项目概述

本文档对基于Ansys Maxwell平台的空心杯电机仿真模型进行技术分析。该模型采用二维磁静态求解器，专门用于设计和分析空心杯电机的电磁性能。空心杯电机作为一种特殊结构的直流电机，以其高效率、低惯量和快速响应特性在精密仪器、航空航天等领域得到广泛应用。

模型架构

1. 设计环境配置

模型基于Ansys Electronics Desktop 2022 R1平台构建，采用Maxwell 2D磁静态求解器。求解类型设置为XY平面几何模式，适用于分析旋转电机的横截面特性。

Maxwell 空心杯电机仿真，Maxwell空心杯电机仿真与设计。

核心配置参数：

• 求解器类型：Magnetostatic（磁静态）
• 几何模式：XY平面
• 背景材料：真空(vacuum)
• 单位系统：毫米(mm)

2. 几何建模方法

模型采用参数化用户自定义原语(User Defined Primitive)技术生成空心杯电机几何结构，通过调用RMxprt/CupCoil.dll库文件实现高效建模。

关键几何参数：

• 外径(DiaOuter)：100mm
• 内径(DiaInner)：90mm
• 线圈数量(Coils)：18
• 线圈类型(CoilType)：1
• 线圈节距(CoilPitch)：90°
• 总长度(LenTotal)：150mm
• 区域长度(LenRegion)：200mm

3. 拓扑结构特征

生成的电机模型具有复杂的几何拓扑：

• 包含18个独立的线圈单元（lumps）
• 720个几何面（faces）
• 1872条边（edges）
• 1152个顶点（vertices）

每个线圈单元由多个曲面构成，形成完整的电磁通路，确保磁场计算的准确性。

功能特性分析

1. 电磁场求解能力

模型专为磁静态场分析设计，能够计算：

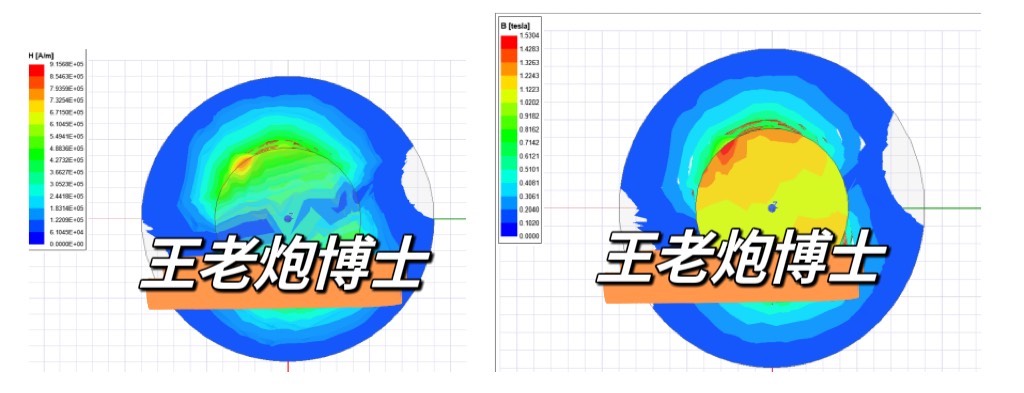

• 静态磁场分布

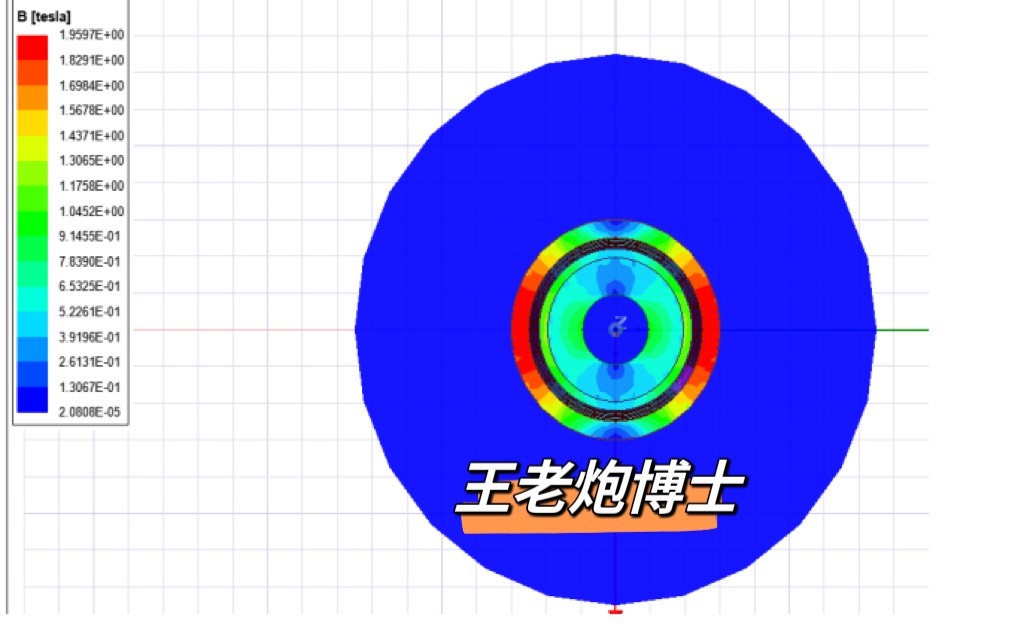

• 磁通密度
• 电磁力计算
• 电感参数提取

2. 材料属性定义

模型使用真空作为背景材料，具备标准的电磁属性：

• 相对磁导率：1
• 相对介电常数：1
• 材料外观可自定义（RGB颜色、透明度等）

3. 温度分析支持

系统支持温度相关分析：

• 温度依赖性计算
• 多温度点设置（默认22°C）
• 热反馈机制

技术实现特点

1. 参数化设计

采用完全参数化的建模方法，允许用户通过修改关键尺寸参数快速调整电机设计，大大提高了设计迭代效率。

2. 精确几何描述

模型通过详细的几何坐标数据确保计算精度，每个面的顶点坐标、法向量和拓扑关系都得到精确描述，为高精度电磁计算奠定基础。

3. 网格生成优化

基于ACIS几何内核，支持自适应网格划分，能够在关键区域（如气隙、线圈边缘）自动加密网格，平衡计算精度与效率。

应用场景

该仿真模型适用于：

1. 电机性能预测：在制造前预测转矩、效率等关键性能指标
2. 优化设计：通过参数扫描寻找最优电磁设计方案
3. 故障分析：研究不同工况下的电磁行为
4. 教育研究：用于电机原理教学和新技术验证

技术优势

1. 高精度计算：基于有限元方法的精确电磁场求解
2. 快速迭代：参数化设计支持快速设计变更
3. 工程实用性强：与实际的电机设计流程紧密结合
4. 结果可视化：提供丰富的后处理和数据可视化功能

该空心杯电机仿真模型体现了现代电机设计仿真技术的先进水平，为高效、精密的电机研发提供了强有力的工具支持。通过该模型，工程师能够在虚拟环境中验证设计方案，显著缩短研发周期，降低开发成本。
