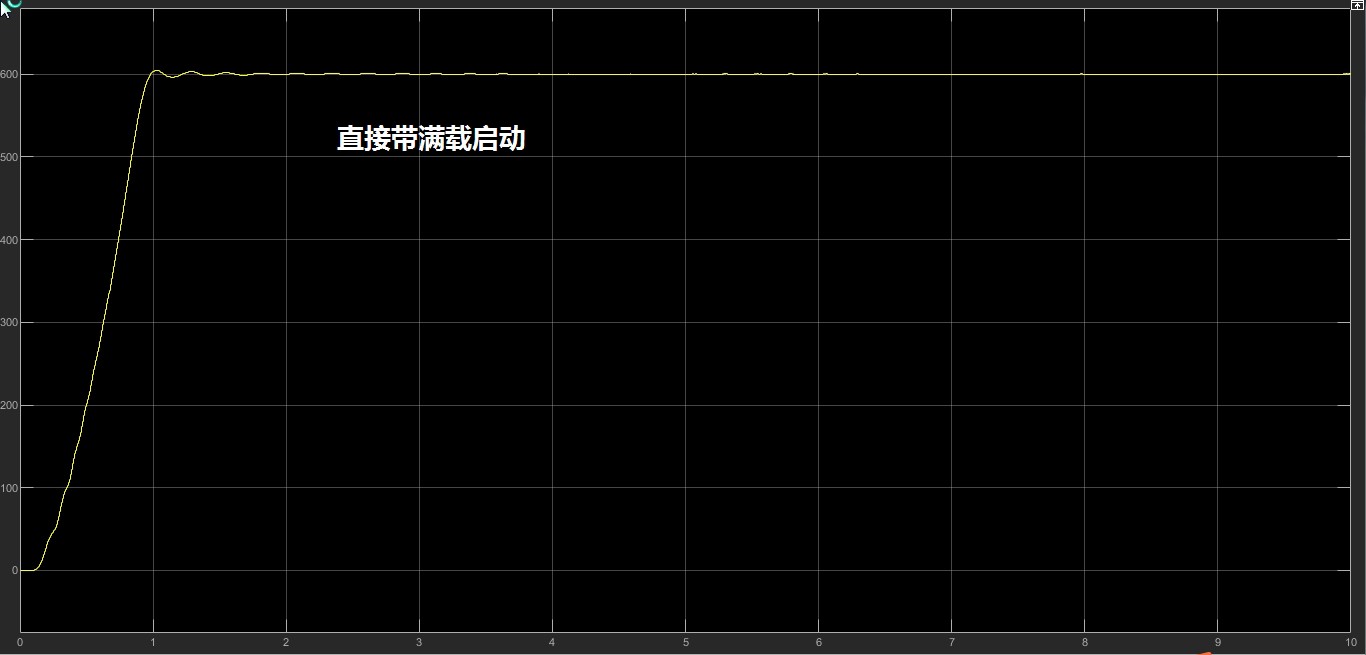

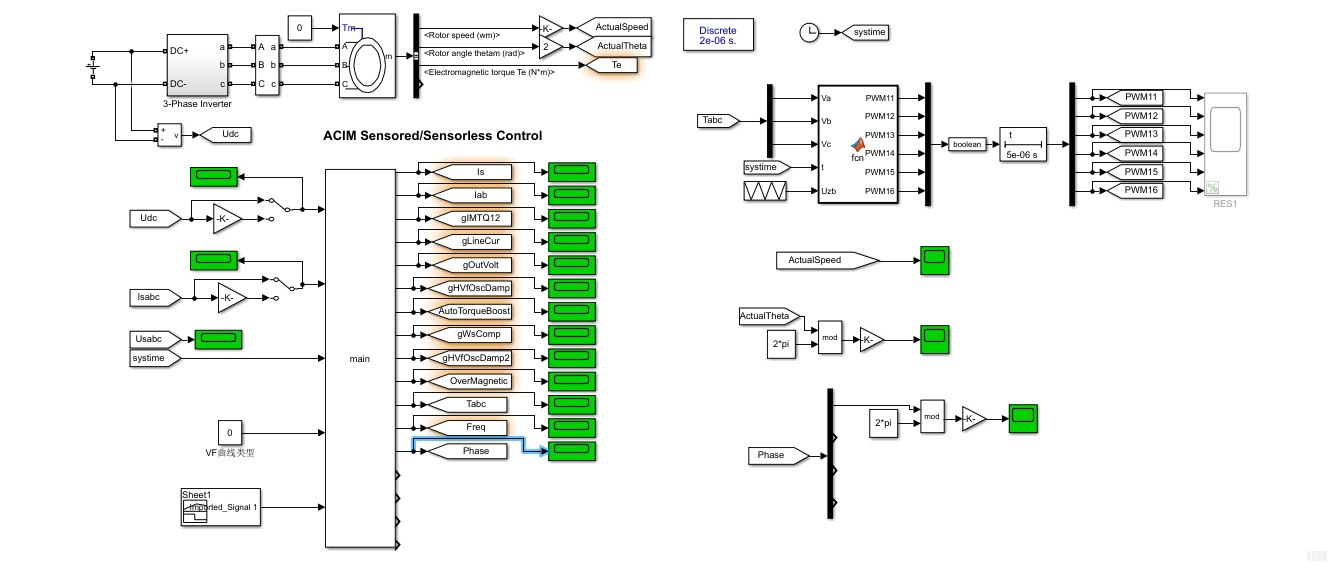

异步电机的VVVF的C代码+仿真模型，C代码可直接在simulink模型里进行在线仿真，所见即所得，仿真模型为离散化模型，C代码嵌入到模型里进行在线仿真，仿真通过后可以直接移植到各种MCU芯片里： 1. 直接带满载启动，转速超调小，控制精度高 2. 四种不同的VF曲线可供选择：直线VF , 分段VF , 抛物线VF, S形VF曲线，适用于不同类型的负载工况 3. 代码可实现自动转矩提升，转差补偿，震荡抑制，即便带满载运行，也可实现转速无静差控制 4. SVPWM调制

系统概述

这是一套完整的异步电机变压变频(VVVF)控制系统的C语言实现代码，采用模块化设计，适用于嵌入式变频器控制系统。系统基于SVPWM调制技术，实现了完整的V/F控制算法，包含自动转矩提升、转差补偿、振荡抑制等核心功能。

核心架构模块

1. 系统配置与参数定义

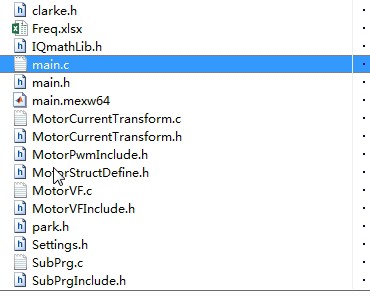

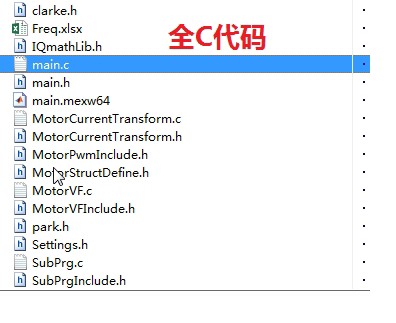

主要文件： Settings.h, MotorStructDefine.h

• 定义电机基本参数（电阻、电感、极对数等）
• 设置系统基准值（电压、电流、频率）
• 配置中断频率和采样周期
• 定义变频器机型参数和电压等级

// 电机参数示例
#define RS 0.048           // 定子电阻(ohm)
#define LS 0.01361         // 定子电感(H)
#define BASE_VOLTAGE 179.63 // 基准电压(V)
#define BASE_FREQ 50.0     // 基准频率(Hz)

2. 数学运算库

主要文件： IQmathLib.h

提供定点数数学运算支持：

• 饱和运算 _IQsat
• 乘除法运算 IQmpy, IQdiv
• 三角函数 IQsinPU, IQcosPU
• 四象限反正切 _IQatan2PU

3. 数据结构和全局变量

主要文件： main.h, MotorStructDefine.h

定义系统运行所需的各类结构体：

• 电机参数结构 MOTOREXTERNSTRUCT
• 命令结构 BASECOMMANDSTRUCT
• 电压输出结构 OUTVOLTSTRUCT
• 电流采样结构 LINECURRENTSTRUCT
• PWM输出结构 PWMOUTSTRUCT

核心控制算法

1. 电流坐标变换

主要文件： MotorCurrentTransform.c

实现3相/2相坐标变换：

• Clarke变换：三相静止→两相静止(α-β)
• Park变换：两相静止→两相旋转(d-q)

void ChangeCurrent(void)
{
    // Clarke变换
    Iab.X = Isabc.A;
    Iab.Y = (Isabc.A + Isabc.B * 2) * 0.57735026918963; // 1/sqrt(3)

    // Park变换
    gIMTQ12.M = Iab.X * cos(gPhase.IMPhase) + Iab.Y * sin(gPhase.IMPhase);
    gIMTQ12.T = Iab.Y * cos(gPhase.IMPhase) - Iab.X * sin(gPhase.IMPhase);
}

2. V/F曲线控制

主要文件： MotorVF.c - CalOutVotInVFStatus()

支持三种V/F曲线模式：

• 线性V/F：电压与频率成正比
• 多点V/F：用户自定义频率-电压点
• 平方V/F：适用于风机泵类负载

3. 自动转矩提升

主要文件： MotorVF.c - VFAutoTorqueBoost()

异步电机的VVVF的C代码+仿真模型，C代码可直接在simulink模型里进行在线仿真，所见即所得，仿真模型为离散化模型，C代码嵌入到模型里进行在线仿真，仿真通过后可以直接移植到各种MCU芯片里： 1. 直接带满载启动，转速超调小，控制精度高 2. 四种不同的VF曲线可供选择：直线VF , 分段VF , 抛物线VF, S形VF曲线，适用于不同类型的负载工况 3. 代码可实现自动转矩提升，转差补偿，震荡抑制，即便带满载运行，也可实现转速无静差控制 4. SVPWM调制

低频时补偿定子电阻压降：

• 根据负载电流计算电阻压降
• 使用PID控制器动态调整补偿量
• 提升电机启动和低速转矩

4. 转差补偿

主要文件： MotorVF.c - VFWSCompControl()

根据负载动态调整输出频率：

• 计算转差频率补偿量
• 基于转矩电流和励磁电流比值
• 改善电机转速精度

5. 振荡抑制

主要文件： MotorVF.c - HVfOscDampDeal()

抑制电机振荡：

• 调整输出电压相位
• 基于励磁电流偏差计算补偿
• 提高系统稳定性

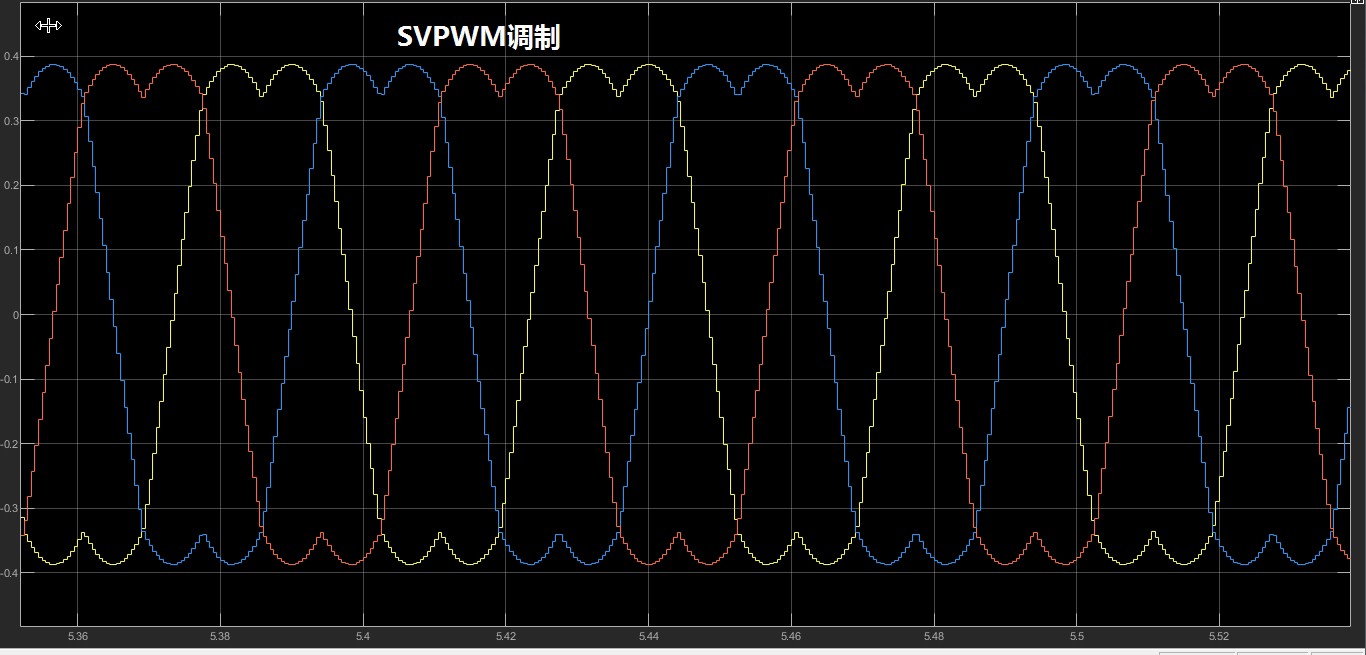

6. PWM生成模块

主要文件： MotorVF.c - OutPutSVPWM()

实现SVPWM调制：

• 电压矢量扇区判断
• 基本矢量作用时间计算
• 三相占空比生成

void OutPutSVPWM(void)
{
    // α-β轴电压分量
    Motor_SVPWM.alpha = gRatio * sin(gPhase.OutPhase);
    Motor_SVPWM.beta = gRatio * sin(gPhase.OutPhase - PI / 2);

    // SVPWM算法实现
    // ... 扇区判断和占空比计算
}

辅助功能模块

1. PID控制器

主要文件： SubPrg.c - PID()

实现抗饱和PID算法：

• 积分分离抗饱和
• 输出限幅保护
• 支持不同Q格式数据处理

2. 滤波器

主要文件： main.h

提供多种一阶低通滤波器：

#define Filter4(x,y) (y + (x-y)/4 * 1.0)   // 4点滤波
#define Filter8(x,y) (y + (x-y)/8 * 1.0)   // 8点滤波

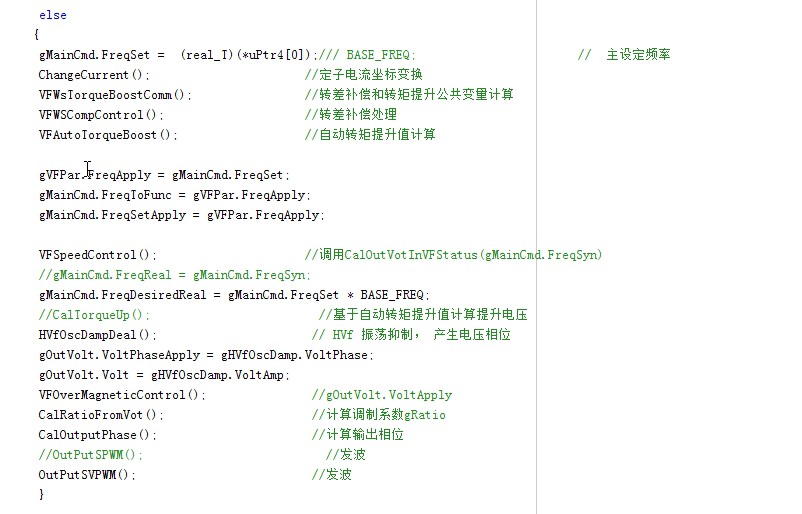

系统工作流程

1. 信号采集：读取直流母线电压、三相电流
2. 坐标变换：执行Clarke+Park变换得到d-q轴电流
3. V/F计算：根据设定频率计算目标电压
4. 补偿处理：转矩提升+转差补偿+振荡抑制
5. 过励磁控制：根据母线电压调整调制比
6. 相位累加：更新输出电压相位角
7. PWM生成：SVPWM算法计算三相占空比
8. 输出控制：发送PWM信号驱动逆变器

关键技术特点

1. 模块化设计：各功能模块独立，便于维护和调试
2. 参数可配置：支持多种电机类型和变频器机型
3. 实时性强：采用定点数运算，适合嵌入式平台
4. 鲁棒性好：包含多种补偿和保护机制
5. 扩展性强：预留接口支持功能扩展

应用场景

• 工业变频器驱动
• 风机水泵控制系统
• 传送带和升降设备
• 空调压缩机驱动
• 教学和研发平台

这套代码实现了一个完整的工业级异步电机VVVF控制系统，具备良好的实时性、稳定性和可扩展性，适用于各种变频调速应用场合。
