通过MATLAB控制COMSOL Multiphysisc仿真进程模拟局部放电,建立有限元仿真模型 将微观局部放电现象与宏观物理模型相结合,使用有限元方法求解模型中电场与电势分布,在现有研究结果的基础上,根据自由电子的产生与气隙表面电荷的衰减规律,通过放电延迟时间的不同来模拟局部放电的随机性 将三电容模型与有限元模型仿真结果进行对比分析 然后采用有限元模型对不同外加电压幅值、不同外加电压频率以及不同绝缘缺陷尺寸的局部放电情况进行仿真分析 根据放电图谱对正极性放电脉冲与负极性放电脉冲的放电相位、放电重复率、放电量等表征局部放电的参数进行统计,以研究不同条件下局部放电的发展规律 文章复现

系统概述

本系统是一个通过MATLAB控制COMSOL Multiphysics进行局部放电(Partial Discharge, PD)仿真的完整解决方案。系统采用多物理场耦合方法，在绝缘材料内部建立空穴缺陷模型，模拟实际运行条件下局部放电的物理过程。

核心功能模块

1. 模型参数配置系统

用户交互界面：

• 几何参数：空穴直径(d)、高度(h)、材料厚度、直径
• 电气参数：外加电压(Uapp)、频率(freq)、介电常数(Ermat, Ercav)
• 材料特性：电导率(Smat)、表面电导率(Ss0, Ssmax)
• 放电参数：起始场强(Einc)、熄灭场强(Eext)、电子生成率(Nes0H, Nes0L, Nev)

参数验证机制：

if freq <= 0 || Cycle <= 0
    uiwait(errordlg('Frequency or cycle must be more than zero!','PD Analysis','modal'));
    Respond = 0;
end

自动检测输入参数合理性，确保仿真可行性。

2. 有限元模型构建

COMSOL几何建模：

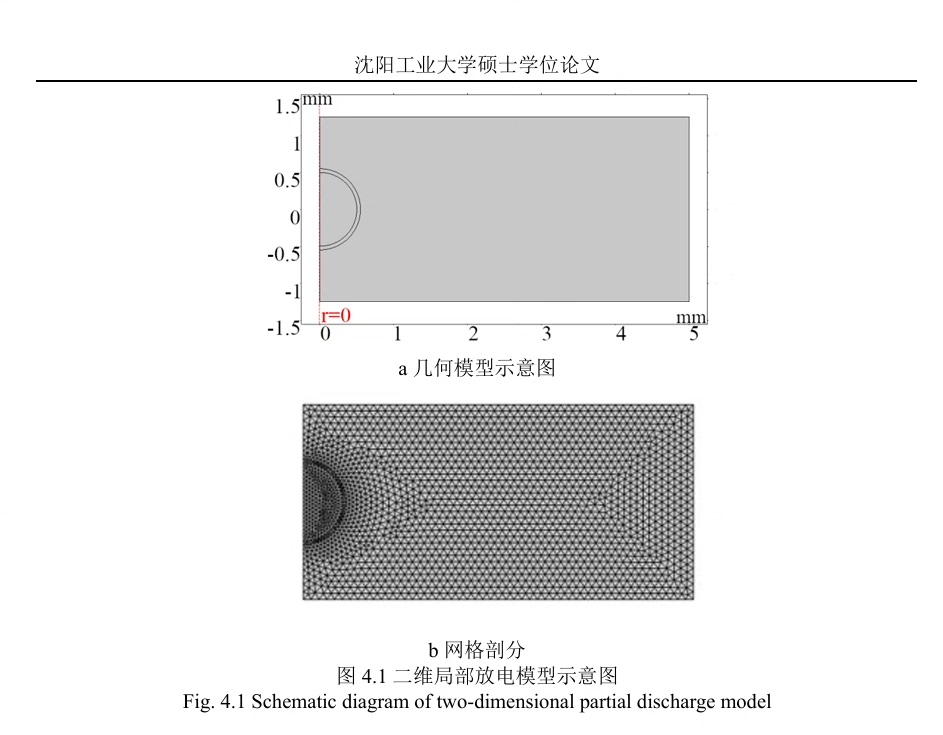

• 创建轴对称二维模型
• 定义材料区域和空穴缺陷
• 设置边界条件和网格划分

多物理场配置：

ec = model.physics.create('ec', 'ConductiveMedia', 'geom1');  % 电场物理场
ht = model.physics.create('ht', 'HeatTransfer', 'geom1');     % 热场物理场

3. 局部放电随机性模拟

核心算法函数 check_anyPDE.m：

function Set_PD = check_anyPDE(Nes,Nev,Ecav,Einc0,Interval,Tmat,Tamb)
Net = Nes*exp((abs(Ecav)/Einc0)*Tmat/Tamb)+Nev;
Prob = Net*Interval;
Random = rand;
if Prob > Random
    Set_PD = 1; % PD发生
else
    Set_PD = 0; % PD未发生
end

随机性实现机制：

• 基于电子生成率计算放电概率
• 通过随机数比较决定放电发生
• 考虑温度、电场强度对概率的影响

4. 动态仿真循环控制

时间步长管理：

• 正常状态：0.72/(360*freq)秒（约40微秒）
• 放电过程：1e-9秒（1纳秒）精细步长

状态机逻辑：

while Time <= FinishTime+Interval
    if abs(Ecav) >= Einc  % 检查是否达到起始场强
        Set_PD = check_anyPDE(...);  % 检查是否实际发生放电
        if Set_PD > 0
            % 进入放电处理流程
        end
    end
end

5. 多物理场耦合计算

电场-热场耦合：

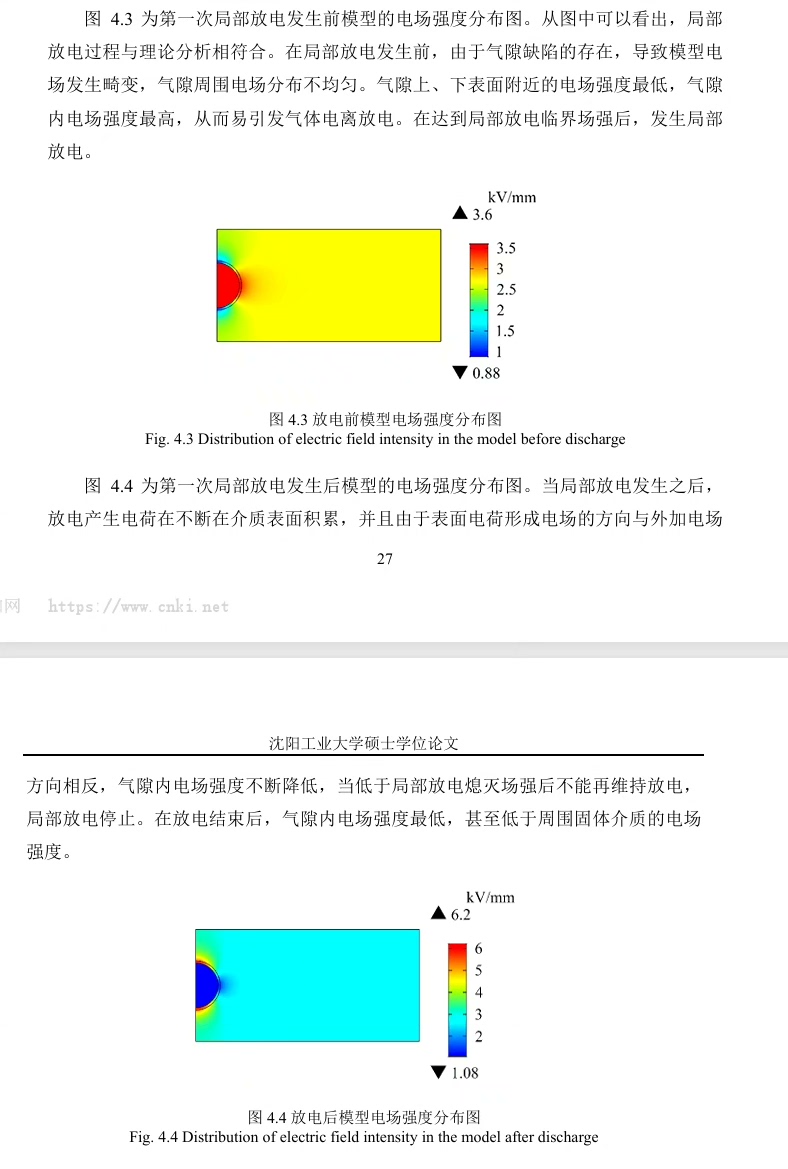

• 实时计算空穴内电场分布
• 考虑温度对材料特性的影响
• 模拟放电过程中的热效应

表面电荷动力学：

Ss = Ss0*exp(abs(Esurf)*alpha+Tsurf/Tamb);  % 表面电导率随电场和温度变化
if Ss >= Ssmax
    Ss = Ssmax; % 限制表面电导率最大值
end

6. 放电过程详细模拟

放电触发条件：

• 空穴电场强度超过起始场强(Ecav ≥ Einc)
• 随机概率条件满足

放电期间处理：

while abs(Ecav) >= Eext1  % 持续到电场低于熄灭场强
    % 计算放电电流和电荷量
    ChargeApparent = ChargeApparent + I2*DiscInterval;
    ChargeReal = ChargeReal + I1*DiscInterval;
    % 更新温度和压力
    Pcav = Pcav*Tcav/T1;
    T1 = Tcav;
end

物理模型特色

1. 空穴形状自适应K因子计算

if d/h == 1
    K=3; % 球形空穴
elseif d/h > 1
    u = sqrt(power(d/h,2)-1);
    K = power(u,3)/((1+power(u,2))*(u-atan(u))); % 扁平椭球
elseif d/h < 1
    v = sqrt(1-power(d/h,2));
    K =2*power(v,3)/((1-power(v,2))*(log((1+v)/(1-v))-2*v)); % 窄长椭球
end

2. 温度相关的起始场强模型

if Sample==1; Einc=(0.009417699*Tcav+0.6475)*1e6;
elseif Sample==2; Einc=(0.00805*Tcav+0.665450)*1e6;
% ... 不同材料样本的不同系数
end

3. 气体状态方程实时计算

空穴内气体密度、比热容、导热系数随温度和压力动态变化：

Ccav = 1033 -0.2799*Tcav + 0.0001096*Pcav + ... ;
rhcav = 3.562 -0.03445*Tcav + 3.464e-005*Pcav + ... ;
kcav = (57.88+9.43*Tcav+0.1049e-3*Pcav-...)*1e-5;

数据输出与分析

1. 实时监控输出

根据选择的日志模式显示：

• 简化模式：放电相位、视在电荷、真实电荷
• 详细模式：表面电导率、背景电场、空穴电场、温度

2. 结果数据保存

save([FilenameSave '_PDdata.mat'],'CorrectPhasePD','q_app','q_real');

保存放电相位、电荷量等关键数据供后续分析。

3. 性能统计

• 仿真时间统计
• CPU时间分析
• 每周期计算时间

系统应用价值

本系统通过精确的物理建模和随机过程模拟，能够：

1. 预测放电特性：在不同电压、频率、几何参数下的放电模式
2. 参数敏感性分析：研究各因素对放电的影响程度
3. 绝缘设计优化：为绝缘结构设计提供理论依据
4. 实验验证支持：为实验研究提供数值仿真对比

系统实现了从微观放电机制到宏观电气特性的完整模拟链条，为局部放电研究和电力设备绝缘状态评估提供了有效的数值仿真工具。
