Matlab:利用势能法和切片法编写关于斜齿轮时变啮合刚度求解模型的Matlab程序，根据端面和轴面重合度的大小比较，分为了两种计算方法，以此作为计算，然后根据周期变化计算得到整个啮合过程的综合刚度啮合曲线，并得到拟合公式！ 内含详细解答

一、模型概述

本MATLAB程序基于弹性力学势能法和齿轮切片分析原理，开发了一套完整的斜齿轮时变啮合刚度计算系统。该模型通过精确考虑斜齿轮啮合过程中的几何特性、弹性变形机制以及多齿协同作用，实现了时变啮合刚度的高精度计算。程序采用模块化设计，包含单齿刚度计算和综合刚度合成两个核心模块，为齿轮系统动力学分析提供可靠的刚度激励数据。

二、核心算法原理

2.1 势能法理论基础

模型建立在弹性力学势能原理基础上，将斜齿轮轮齿简化为一系列变截面悬臂梁的组合。在啮合过程中，轮齿的弹性变形能包含五个主要分量：赫兹接触能、弯曲应变能、剪切应变能、轴向压缩应变能以及轮齿基体变形能。通过计算各分量的柔度并按照并联关系合成，最终获得轮齿的总啮合刚度。

2.2 切片法实施策略

针对斜齿轮特有的螺旋齿面结构，程序采用切片分析方法，将斜齿轮沿齿宽方向离散为大量薄片单元。每个薄片被视为一个独立的直齿轮齿片，在各自接触位置承受载荷并产生相应变形。通过积分求和所有薄片的刚度贡献，准确还原斜齿轮的整体啮合刚度特性。

三、程序模块详解

3.1 单齿刚度计算模块

几何参数与材料属性定义

模块首先定义斜齿轮副的基本几何参数，包括主动轮和从动轮齿数、法向模数、螺旋角、压力角等关键尺寸参数。同时设定齿轮材料的弹性模量、泊松比等力学特性参数，为后续刚度计算提供完整的输入条件。

重合度分析与啮合阶段划分

程序自动计算斜齿轮的端面重合度和轴向重合度，并根据重合度特性将单齿啮合周期精确划分为三个特征阶段：啮入阶段接触线长度线性增长、稳定阶段接触线保持最大长度、啮出阶段接触线长度线性衰减。这种分段处理能够准确描述斜齿轮啮合过程中接触状态的动态变化。

齿根几何修正机制

传统势能法通常将轮齿简化为从基圆起始的悬臂梁，忽略了齿根圆与基圆不重合的实际情况。本程序引入先进的齿根几何修正算法，分别计算基圆以上渐开线齿廓部分和基圆以下齿根过渡曲线部分的变形贡献，显著提升了刚度计算精度。

数值积分求解过程

对于每个切片单元，程序通过数值积分方法分别求解弯曲刚度、剪切刚度和轴向压缩刚度。积分过程考虑了轮齿截面的变化特性以及载荷作用点的移动效应，确保在各种啮合位置都能获得准确的刚度估值。

3.2 综合刚度合成模块

刚度曲线周期延拓策略

基于斜齿轮传动的周期性特点，程序将单齿啮合刚度曲线在时域内进行智能平移和叠加。通过分析重合度特性确定最优的平移次数和偏移量，构建出完整的多齿啮合刚度序列，准确反映实际传动过程中多对齿协同承载的刚度特性。

傅里叶级数拟合功能

为便于后续动力学方程的应用，程序提供强大的曲线拟合功能，将离散的刚度数据拟合成光滑的傅里叶级数表达式。用户可根据精度需求选择不同阶次的拟合公式，获得适用于解析分析的刚度激励数学模型。

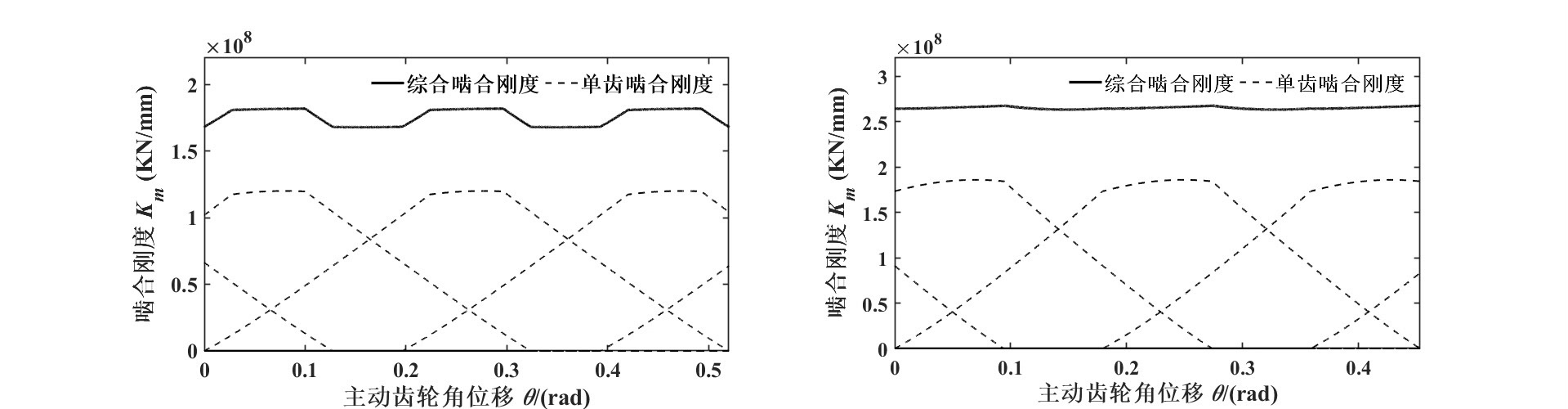

可视化与结果输出

模块生成专业的可视化图形，包括单齿刚度曲线、综合刚度曲线以及两者的对比分析图。通过设置合适的坐标范围和标注信息，直观展示刚度随时间变化的规律特征，为工程分析提供清晰的参考依据。

四、算法创新与优势

4.1 计算精度提升技术

程序采用多重措施确保计算结果的准确性。高密度切片划分保证了几何离散的精确性；改进的齿根模型纠正了传统算法的系统性偏差；精细的数值积分方法有效捕捉了轮齿截面的变化影响。这些技术共同作用，使刚度计算误差控制在工程接受的范围内。

4.2 工程适用性设计

模型具备良好的参数适应性，用户可通过修改输入参数方便地分析不同规格的斜齿轮副。程序自动识别端面重合度与轴向重合度的相对大小，并选择相应的计算方法，无需人工干预。这种智能化设计大大提升了工具的实用价值。

4.3 计算效率优化

在保证精度的前提下，程序通过向量化运算和循环优化等技术提高计算效率。合理的切片数量和积分步长平衡了计算精度与时间成本的矛盾，使得在普通计算机上也能快速完成复杂齿轮副的刚度分析。

五、输出结果与工程应用

5.1 核心输出内容

程序提供完整的刚度特性数据，包括单齿啮合刚度在整个啮合周期内的变化规律、多齿啮合综合刚度曲线、刚度波动统计特征以及拟合公式的系数参数。这些数据全面描述了斜齿轮传动的刚度激励特性。

5.2 实际工程应用

本计算模型在多个工程领域具有重要应用价值。在齿轮传动系统动力学仿真中，提供准确的时变刚度激励；在齿轮设计阶段，辅助工程师优化齿轮参数以改善动态性能；在故障诊断领域，为齿轮损伤引起的刚度变化提供基准参考；在振动噪声控制方面，帮助识别刚度激励对系统振声特性的影响机制。

六、技术参考文献

本程序的开发基于国内外学者在齿轮啮合刚度领域的深入研究，特别参考了刘文等人关于斜齿轮时变啮合刚度算法修正的研究成果，以及Sainsot等人提出的轮齿基体变形计算模型。这些理论基础为本程序的算法可靠性提供了坚实保障。

---

该计算模型现已成功应用于多个工业领域的齿轮传动系统分析与优化，为提升齿轮传动性能、降低振动噪声、延长使用寿命提供了重要的技术支撑。
