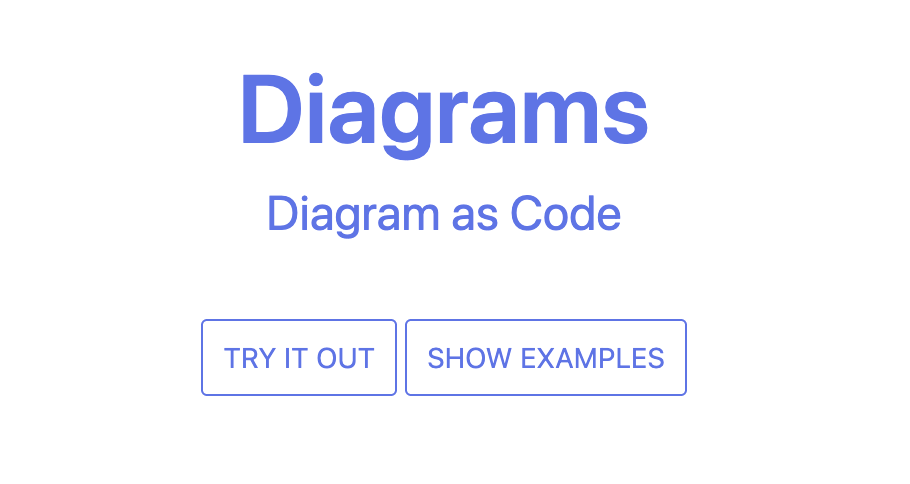

💡 核心理念：Diagram as Code

Diagrams 的核心思想是让你像写代码一样定义架构图 。它的主要优势在于：

• 快速原型设计：无需使用复杂的图形设计工具，即可快速勾勒新系统的架构 。
• 版本控制友好：架构图的定义变成了文本文件，可以像管理代码一样，用 Git 等工具追踪每一次修改 。
• 图标丰富：内置了 AWS、Azure、GCP、Kubernetes、阿里云 等主流云服务商的官方图标集，也支持 On-Premise（本地部署）、SaaS 和主流编程框架的节点 。

请注意：Diagrams 仅用于绘制架构图，它不会操作任何真实的云资源，也不会生成 CloudFormation 或 Terraform 代码 。

🔧 安装与配置

安装 Diagrams 分为两步，需要确保环境满足要求。

步骤	操作	说明
1. 环境检查	python --version	需要 Python 3.7 或更高版本 。
2. 安装 Graphviz	macOS: brew install graphviz Ubuntu/Debian: sudo apt-get install graphviz Windows: 从 官网 下载安装，或使用包管理工具如 choco install graphviz 。	Graphviz 是底层的渲染引擎，必须安装 。
3. 安装 Diagrams	pip install diagrams	使用 pip 安装 Python 库。

🚀 基础用法：绘制第一张图

创建一个 Python 文件（例如 web_service.py），写入以下代码 ：

from diagrams import Diagram
from diagrams.aws.compute import EC2
from diagrams.aws.database import RDS
from diagrams.aws.network import ELB

# 使用 with 语句创建一个图上下文
# show=False 表示不自动打开图片，outformat 可以指定输出格式
with Diagram("简单Web服务", show=False, outformat="png"):
    # 使用 >> 操作符定义节点流向：负载均衡 -> 应用服务器 -> 数据库
    ELB("入口") >> EC2("应用") >> RDS("数据库")

在终端运行 python web_service.py，即可在当前目录生成 simple_web_service.png 文件。

🔗 核心概念与高级特性

掌握基础后，可以通过这些核心概念构建更复杂的架构图。

1. 节点 (Nodes) 与连接

• 节点：图的组成部分，通过 提供商.服务类型.节点名 的方式导入，如 from diagrams.aws.compute import EC2 。
• 连接操作符 ：
  • >>：从左到右连接。
  • <<：从右到左连接。
  • -：连接，不表示方向。
• 节点组：可以将多个节点放入一个 Python 列表 [] 中，实现一对多的连接，例如 ELB("lb") >> [EC2("web1"), EC2("web2")] 。

2. 集群 (Clusters)

• 使用 Cluster 可以将逻辑上相关的节点圈在一起，形成视觉上的分组，非常适合表示服务集群或子网 。
• 集群支持无限嵌套，可以构建复杂的层次结构 。

示例：带集群的架构

from diagrams import Cluster, Diagram
from diagrams.aws.compute import EC2
from diagrams.aws.database import RDS
from diagrams.aws.network import ELB

with Diagram("集群示例", show=False):
    lb = ELB("负载均衡")

    with Cluster("应用层集群"):  # 定义一个集群
        web集群 = [EC2("web1"), EC2("web2")]

    with Cluster("数据层"):
        db主 = RDS("主数据库")
        db从 = RDS("从数据库")
        db主 >> db从  # 主从关系

    lb >> web集群 >> db主

3. 边 (Edges) 与样式定制

你可以通过 Edge 对象或直接在连接时传递参数，来定制连线的颜色、样式和标签 。

from diagrams import Diagram, Edge
from diagrams.aws.compute import EC2
from diagrams.aws.database import RDS

with Diagram("样式定制", show=False):
    EC2("应用") >> Edge(color="firebrick", style="dashed", label="数据流") >> RDS("数据库")

此外，你还可以在 Diagram 初始化时，通过 graph_attr、node_attr 和 edge_attr 参数，传递 Graphviz 的 DOT 属性，实现全局样式自定义，例如设置透明背景、字体等 。

4. 布局方向 (Direction)

通过 direction 参数可以控制图的整体流向 ：

• TB：从上到下 (Top to Bottom)
• BT：从下到上
• LR：从左到右 (Left to Right，默认)
• RL：从右到左

💡 最佳实践与常见问题

为了让你的架构图更专业，可以参考以下建议：

• 节点命名：使用 功能-环境-角色 的格式，如 EC2("用户认证服务-prod")，提高可读性 。
• 集群嵌套：嵌套深度建议不超过 3 层，避免图表过于复杂 。
• 中文显示问题：如果节点名称为中文且显示为乱码，需要在 graph_attr 中指定一个支持中文的字体，例如 "SimHei" 或 "Microsoft YaHei" 。

  graph_attr = {"fontname": "SimHei"}
  with Diagram("中文标题", graph_attr=graph_attr, show=False):
      EC2("应用服务器") # 节点名也能正常显示中文


• 版本控制：记得将 .py 源文件纳入 Git 管理，实现架构即代码 。

🌍 谁在用 Diagrams？

Diagrams 已经被一些知名的开源项目采用，证明了它的实用性 ：

• Apache Airflow：在其文档中用于生成架构图。
• Cloudiscovery：帮助用户分析云上资源，并基于 Diagrams 绘制出云基础设施的拓扑图。
• Airflow Diagrams：一个 Airflow 插件，用于可视化 DAG 所依赖的云服务。

📚 扩展学习

• 官方文档：可以访问 diagrams.mingrammer.com 查看完整的节点列表和更多示例。
• 其他语言：如果你是 Go 语言开发者，可以试试 go-diagrams 。
