一、系统概述

本系统围绕航空发动机非线性系统的小偏差线性化建模需求开发，通过对非线性响应数据的处理、参数辨识与模型构建，实现了从非线性系统到线性化状态空间模型的转化。核心目标是基于发动机运行数据，建立高精度的小偏差线性化模型，为发动机控制系统设计、动态特性分析等后续工程应用提供基础模型支撑。系统采用最小二乘优化算法进行参数辨识，通过数据归一化、分模块参数求解、模型验证等关键步骤，确保线性化模型与原始非线性系统的动态响应一致性。

二、核心功能架构

系统整体功能分为数据预处理、参数辨识、模型构建、仿真验证四大核心模块，各模块通过函数调用与数据传递形成完整工作流。具体架构如下：

1. 数据预处理：负责原始数据的截取、平衡点提取、归一化处理及偏差量计算；
2. 参数辨识：基于最小二乘优化算法，分模块求解线性化模型的核心参数矩阵；
3. 模型构建：通过辨识得到的参数，构建归一化及反归一化后的状态空间模型；
4. 仿真验证：通过仿真对比原始非线性系统与线性化模型的动态响应，计算拟合偏差并可视化呈现。

三、核心文件功能详解

（一）主程序文件（main.m）

作为系统入口，负责统筹整个建模流程，包含初始化配置、数据加载、模块调用、结果输出与可视化等功能，具体职责如下：

1. 环境初始化：清空工作空间、关闭已有图形窗口，避免历史数据干扰；
2. 参数配置：设置发动机工作点初始参数（如燃油流量基准值）、数据截取范围（平衡点开始与结束索引）；
3. 数据预处理：从原始数据中截取目标区间数据，计算输出量相对于平衡点的偏差值；
4. 模型调用：调用核心函数（func.m）完成参数辨识与状态空间模型构建；
5. 仿真验证：基于构建的状态空间模型，进行动态响应仿真，计算非线性系统与线性化模型的拟合偏差（相对误差均值）；
6. 结果可视化：绘制两类模型在核心输出量（如高压转速、涡轮前温度相关参数）上的动态响应曲线，直观展示拟合效果；
7. 输出存储：保存辨识得到的状态空间模型参数矩阵，为后续应用提供数据支持。

（二）核心算法函数（func.m）

作为参数辨识与模型构建的核心模块，实现从预处理数据到状态空间模型的关键转化，功能拆解如下：

1. 平衡点提取：从截取的数据区间中提取系统平衡点参数，包括状态变量与输出变量的基准值；
2. 归一化处理：基于平衡点参数构建归一化矩阵，对状态偏差、输入偏差、输出偏差进行归一化转换，消除量纲影响；
3. 分模块参数辨识：通过四次独立的最小二乘优化求解，分别得到状态转移、输入耦合、输出映射相关的核心参数：
   - 状态转移参数求解：分两次优化计算状态变量之间的耦合系数，形成状态转移核心参数集；
   - 输入耦合参数求解：同步求解输入量对状态变量的影响系数，形成输入耦合参数集；
   - 输出映射参数求解：分两次优化计算状态变量到输出变量的映射系数，形成输出映射参数集；
4. 模型构建：将辨识得到的归一化参数矩阵，通过反归一化转换，得到实际物理意义下的状态空间模型参数矩阵（A、B、C）；
5. 可控性与可观性分析：计算模型的可控性秩与可观性秩，为模型的后续应用（如控制器设计）提供理论依据；
6. 内部仿真：基于构建的状态空间模型进行初步动态响应仿真，为后续验证提供基础数据。

（三）目标函数文件（fun.m/fun2.m/fun3.m）

作为参数辨识过程中的优化目标函数，为最小二乘算法提供误差计算逻辑，各文件功能如下：

1. fun.m：针对含输入耦合的状态变量预测误差计算，定义了状态变量与输入量对目标输出的线性组合关系，为状态转移与输入耦合参数的辨识提供误差模型；
2. fun2.m：针对无输入耦合的输出映射误差计算，定义了状态变量对输出量的线性映射关系，为输出映射参数的辨识提供简化误差模型；
3. fun3.m：作为扩展型目标函数，兼容状态变量、输入量对输出量的全维度线性组合关系，为更复杂的输出映射参数辨识提供支持（根据系统需求灵活调用）。

四、关键技术流程解析

（一）数据预处理流程

1. 数据截取：根据设定的平衡点索引范围，从原始非线性响应数据中提取稳定工作区间的目标数据段；
2. 平衡点提取：以数据段起始点为基准，提取状态变量（如高低压转速）与输出变量（如高压转速、涡轮相关参数）的平衡点数值；
3. 偏差计算：计算各变量相对于平衡点的绝对偏差，得到状态偏差、输出偏差序列；
4. 归一化转换：通过平衡点数值构建对角归一化矩阵，对偏差序列进行归一化处理，将不同量纲的变量统一到相同数量级，提升参数辨识精度。

（二）参数辨识流程

1. 优化算法选择：采用非线性最小二乘优化算法（lsqnonlin），通过最小化预测值与实际值的误差平方和求解最优参数；
2. 数据准备：将归一化后的偏差序列按时间步长整理为输入数据矩阵（状态偏差、输入偏差）与输出数据矩阵（下一时刻状态偏差或当前输出偏差）；
3. 初始值设置：为优化算法设置合理的参数初始值，确保算法收敛稳定性；
4. 分模块求解：按状态转移、输入耦合、输出映射的顺序，依次求解各模块参数，形成完整的参数矩阵；
5. 反归一化：将归一化后的参数矩阵通过矩阵运算转换为实际物理坐标系下的模型参数，确保模型具有实际工程意义。

（三）模型验证流程

1. 仿真配置：设置仿真时间区间与步长，生成符合实际工程场景的输入扰动信号；
2. 动态响应仿真：调用线性化状态空间模型，计算输入扰动下的输出响应序列；
3. 偏差计算：采用相对误差均值作为拟合精度评价指标，量化线性化模型与原始非线性系统的一致性；

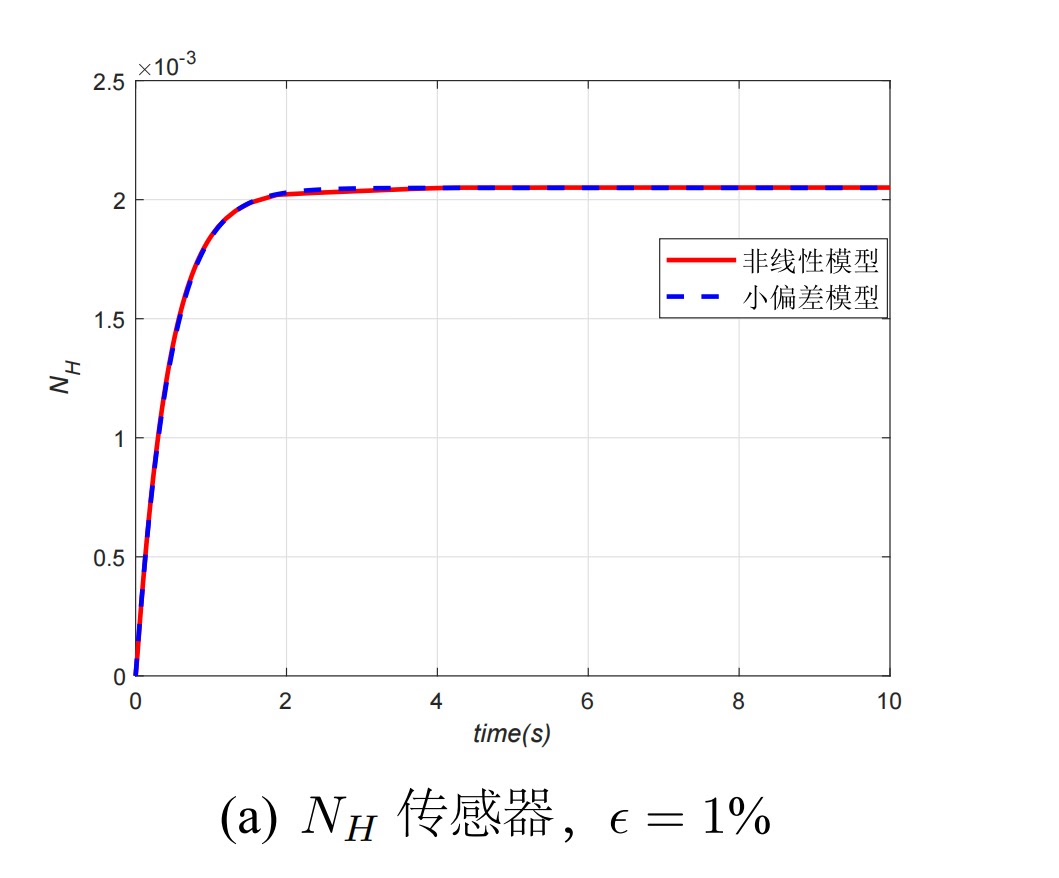

4. 可视化验证：通过对比曲线直观展示两类模型的动态响应差异，包含响应峰值、上升时间、稳态误差等关键特征的一致性验证。

五、系统特点与优势

1. 模块化设计：各功能模块独立封装，便于后续维护、扩展与复用，可根据不同发动机类型调整参数配置；
2. 高精度辨识：采用归一化处理与分模块参数求解策略，有效提升参数辨识的精度与稳定性，降低量纲差异带来的误差；
3. 全面验证机制：通过定量误差计算与定性曲线对比相结合的方式，全面验证线性化模型的有效性；
4. 工程实用性强：模型输出为标准状态空间形式，可直接用于发动机控制系统设计、动态特性分析等工程场景，接口兼容主流控制算法开发工具。

六、应用场景与扩展方向

（一）核心应用场景

1. 航空发动机控制系统设计：为PID控制器、模型预测控制（MPC）等算法提供高精度线性化模型；
2. 发动机动态特性分析：通过线性化模型快速分析系统在平衡点附近的稳定性、响应速度等关键特性；
3. 故障诊断与容错控制：基于线性化模型的正常响应特性，构建故障检测与隔离算法。

（二）扩展方向

1. 多工作点建模：扩展为多平衡点线性化模型，通过插值算法实现全工况范围内的线性化建模；
2. 算法优化：引入自适应优化算法，提升参数辨识在复杂噪声环境下的鲁棒性；
3. 模型简化：增加模型降阶功能，在保证精度的前提下降低模型复杂度，提升实时控制效率；
4. 多输出扩展：支持更多发动机输出参数（如推力、燃油消耗率）的线性化建模，提升系统通用性。

七、使用说明概要

1. 数据准备：确保原始非线性响应数据格式符合要求，包含状态变量、输出变量、输入变量的时间序列数据；
2. 参数配置：在main.m中根据具体发动机型号调整工作点参数、数据截取索引、仿真时间等配置项；
3. 运行程序：直接运行main.m，系统自动完成数据处理、参数辨识、模型构建与验证；
4. 结果查看：通过生成的图形窗口查看拟合效果，通过工作空间变量获取模型参数与误差指标。

本系统通过严谨的数学建模与工程化实现，为航空发动机非线性系统的线性化建模提供了一套完整、高效、高精度的解决方案，兼具理论严谨性与工程实用性。
