模型预测控制，燃料电池混动能量管理 编程平台matlab,.m文件 基于MPC的燃料电池混合动力系统能量管理策略，备注书写详细，可根据你的实际情况更换你对应的工况便可以使用 注意:1.本程序选择的目标函数考虑了动力系统的性能衰退，可作为创新点 2.该程序预测部分框架可以改变，通过更精确的预测进行能量管理可作为另一个创新点 3.本程序以bp预测，另有lstm工具箱预测，可更换 可以调节soc始末一致 6.可更换任意工况运行
一、引言
燃料电池混合动力系统（Fuel Cell Hybrid Electric Vehicle, FCHEV）因其高效率和低排放而成为新能源汽车的重要发展方向。能量管理策略（Energy Management Strategy, EMS）是FCHEV系统的核心，直接影响整车经济性与耐久性。本文基于MATLAB平台，分析一套基于模型预测控制（Model Predictive Control, MPC）的燃料电池混合动力系统能量管理策略，该策略综合考虑了燃料电池与锂电池的性能衰退，具备较强的工程适用性与创新性。
二、系统结构与代码框架
本代码包含多个模块，主要包括：
- 主控程序：
mpc_begin.m - 动态规划核心：
DP.m - 目标函数计算：
StageObjFun2.m - 状态转移函数：
Stage_TransFun1.m - 神经网络预测模块：
bp.m、nettest_input.m - 功率计算模块：
vtop.m - 误差评估模块：
rmse.m
各模块之间通过全局变量传递参数，结构清晰，便于修改与扩展。
三、核心算法解析
3.1 模型预测控制（MPC）框架
MPC框架在 mpc_begin.m 中实现，其基本流程如下：
- 数据加载与初始化：加载训练与测试速度数据，初始化燃料电池功率、锂电池SOC等状态变量。
- 预测模型训练：使用BP神经网络（
bp.m）对历史速度数据进行训练，生成预测模型。 - 滚动预测与优化：在每个时间步，调用
DP.m进行局部优化，求解最优燃料电池输出功率。 - 状态更新与成本累计：根据优化结果更新SOC，并累计氢气消耗、性能衰退等成本。
3.2 动态规划（DP）求解器
DP.m 是能量管理的核心优化器，采用逆向递归动态规划方法：
- 状态变量：锂电池SOC，离散化为
socmin:jgb:socmax。 - 控制变量：燃料电池功率，离散化为
fcmin:jpfc:fcmax。 - 可达集计算：根据功率约束与SOC变化范围，确定每一阶段的可达状态集合。
- 代价函数最小化：结合
StageObjFun2.m计算各阶段的运行成本，包括氢气成本、燃料电池高/低载损耗、功率变化损耗、锂电池寿命损耗等。
3.3 目标函数设计（创新点）
StageObjFun2.m 中定义了多目标成本函数，包括：
- 氢气消耗成本：基于燃料电池功率拟合得到。
- 燃料电池性能衰退成本：
- 高负载运行成本
- 低负载运行成本
- 功率变化惩罚
- 锂电池寿命损耗成本：基于充放电倍率与SOH模型计算。
该设计将系统寿命纳入优化目标，显著提升了策略的工程实用性。
四、预测模块与工况适应性
4.1 神经网络预测
bp.m 实现了基于BP神经网络的速度预测，支持替换为LSTM等更先进的预测模型。输入为历史速度序列，输出为未来多个时间步的预测速度，进而通过 vtop.m 转换为功率需求。
4.2 工况适应性
- 用户可通过替换
vxl和vcs数据文件来切换不同工况。 vtop.m中实现了从速度到功率的转换模型，可根据实际车辆参数调整阻力系数、传动效率等。
五、SOC平衡策略
程序中通过 ksoc 参数在DP目标函数中加入SOC平衡项，确保运行周期内SOC始终处于合理区间，并可实现始末SOC一致，避免电池过放或过充。
六、运行结果与可视化
程序运行后输出以下结果：

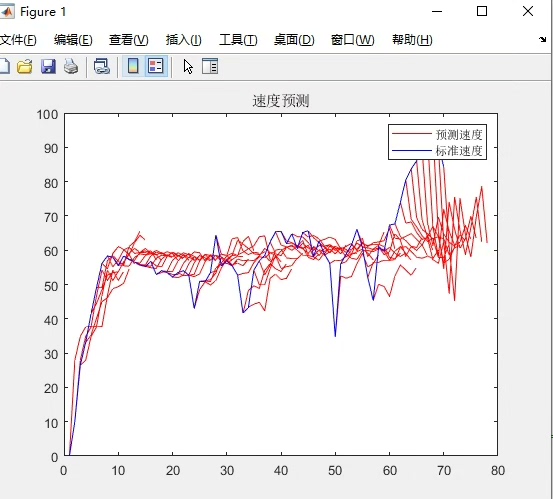

- 速度预测对比图

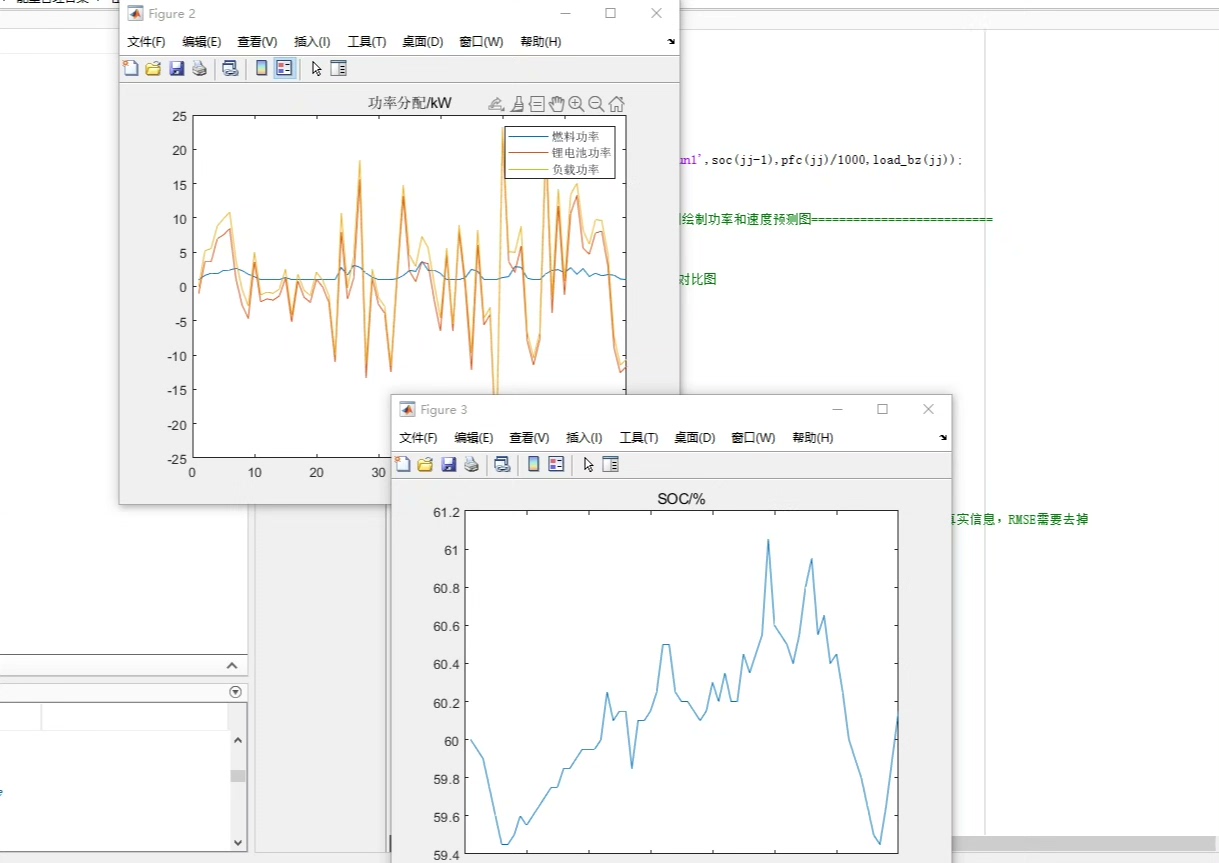

- 功率分配图（燃料电池、锂电池、总负载）
- SOC变化曲线
- 各项成本累计值（氢气、寿命、变化惩罚等）
最终输出总成本 finial1，用于评估不同策略的经济性。
七、创新点总结
- 多目标优化：将燃料电池与锂电池的性能衰退纳入目标函数。
- 预测框架可替换：支持BP、LSTM等多种预测方法。
- 工况通用性强：可适配任意标准或自定义工况。
- SOC自平衡：确保电池工作在安全范围内。
八、使用建议
- 参数调整：根据实际系统参数调整
Cb、R、fcmin、fcmax等。 - 预测模型替换：可替换
bp.m为lstm.m或其他预测算法。 - 成本权重调节：通过
moneyh2、moneyhigh等参数调节各项成本权重。 - 离散精度调节：调整
jpfc、jgb以平衡计算效率与精度。
九、结论
本文所分析的MATLAB代码实现了一套完整、可扩展、具有创新性的燃料电池混合动力系统能量管理策略。其结合了模型预测控制与动态规划的优势，兼顾实时性与全局优化能力，适用于多种工况与系统配置，具备较高的学术与工程价值。
模型预测控制，燃料电池混动能量管理 编程平台matlab,.m文件 基于MPC的燃料电池混合动力系统能量管理策略，备注书写详细，可根据你的实际情况更换你对应的工况便可以使用 注意:1.本程序选择的目标函数考虑了动力系统的性能衰退，可作为创新点 2.该程序预测部分框架可以改变，通过更精确的预测进行能量管理可作为另一个创新点 3.本程序以bp预测，另有lstm工具箱预测，可更换 可以调节soc始末一致 6.可更换任意工况运行
