一、文档引言

在建筑结构工程领域，梁柱节点作为连接梁与柱的关键部位，其力学性能直接决定了整体结构的承载能力、抗震稳定性与安全可靠性。随着数值模拟技术的发展，基于OpenSees与ABAQUS等专业有限元平台的节点模拟代码，已成为研究节点力学行为、优化结构设计的核心工具。本文聚焦于上传文档中两类核心代码集合，从代码逻辑出发，深度解析各模块功能、执行流程及技术细节，重点阐述代码在模拟节点材料特性、几何特征、荷载响应等方面的具体实现，为技术人员理解代码功能、开展相关模拟分析提供全面且细致的技术参考。

二、OpenSees平台梁柱节点模拟代码功能解析

OpenSees平台的代码集合包含“中心线模型”“BeamColumnJoint模型”两大核心分支，以及配套的截面定义模板、OSLite软件配置文件等，覆盖从模型构建到结果输出的全流程，支持2D框架结构中梁柱节点非线性力学行为的精准模拟。

（一）模型初始化模块：搭建分析基础框架

模型初始化是模拟的首要环节，其核心功能是定义分析环境、节点拓扑与边界约束，为后续材料、单元、荷载等模块的接入提供基础框架。

1. 分析环境配置：代码通过wipe命令清空当前内存中的模型数据，避免历史数据干扰；调用model BasicBuilder命令指定分析维度与自由度，所有2D节点模拟代码均设置为“-ndm 2（2维空间）-ndf 3（每个节点3个自由度：x方向位移、y方向位移、绕z轴转角）”，确保符合平面框架结构的力学分析需求。
2. 节点拓扑定义：采用node命令逐一定义模型中的节点坐标，不同模型的节点数量与位置存在差异。例如“中心线模型\J5.tcl”定义5个节点，分别对应柱底、节点核心区、柱顶、梁左端、梁右端，形成“柱竖向贯通+梁水平对称”的十字节点拓扑；“BeamColumnJoint\0.tcl”则定义8个节点，细化节点核心区周边梁、柱的分段，为后续精准模拟节点核心区力学行为预留空间。
3. 边界约束设置：通过fix命令限制节点在特定方向的位移或转角，模拟实际结构的支座约束条件。如“中心线模型\J5.tcl”中，fix 1 1 1 0表示节点1（柱底）在x、y方向位移被固定，允许绕z轴转角（符合刚接柱底的约束特点）；fix 3 1 0 0表示节点3（柱顶）在x方向位移固定，y方向位移与绕z轴转角自由（适应竖向荷载与水平循环荷载下的变形需求）。

该模块的核心价值在于：通过标准化的初始化流程，确保模型的几何特征、约束条件与实际结构一致，为后续力学分析的准确性奠定基础，避免因框架搭建不当导致的模拟偏差。

（二）材料本构模块：还原材料真实力学特性

材料本构模型是模拟节点非线性行为的核心，代码通过定义混凝土、钢材、粘结滑移及节点剪切滞回材料，精准还原不同材料在荷载作用下的弹性、塑性、损伤等力学响应。

1. 混凝土材料（Concrete02模型）：代码中定义两类混凝土材料（编号1、2），分别对应节点核心区混凝土与构件保护层混凝土，通过输入7个关键参数实现双折线下降型本构关系。以“中心线模型\J5.tcl”为例，uniaxialMaterial Concrete02 1 -41.88 -0.0022 -8.37 -0.0196 0.1 1.9 1000中，-41.88（峰值抗压强度，MPa）、-0.0022（峰值应变）、-8.37（残余强度，MPa）、-0.0196（极限应变）等参数，可准确模拟混凝土受压时“弹性上升-峰值点-下降段-残余段”的力学行为，适用于节点核心区混凝土在剪切、压弯作用下的损伤模拟。
2. 钢材材料（Steel02模型）：针对16mm、18mm、22mm三种规格钢筋，分别定义Steel02材料（编号3、4、5），基于随动硬化准则模拟钢材的屈服与强化特性。参数中包含屈服强度（如16mm钢筋为388MPa）、弹性模量（均为200000MPa）、屈服后强化段斜率（0.01）、极限应变相关系数等，可精准复现钢材“弹性阶段-屈服平台-强化阶段-颈缩破坏”的全阶段力学响应，为梁、柱纵向钢筋与箍筋的受力模拟提供支撑。
3. 粘结滑移材料（BarSlip模型）：仅在BeamColumnJoint模型中出现，专门模拟钢筋与混凝土之间的粘结滑移效应。代码通过uniaxialMaterial BarSlip命令定义三类粘结滑移材料（编号10、11、12），分别对应梁底钢筋、梁顶钢筋、柱纵向钢筋，参数包含混凝土抗压强度、钢筋屈服强度、弹性模量、粘结长度、粘结刚度等，可真实反映钢筋在混凝土中受力时的相对滑移，避免传统“固接假定”导致的节点刚度高估问题。
4. 节点剪切滞回材料（Pinching4模型）：BeamColumnJoint模型的核心材料，用于模拟节点核心区在循环荷载下的剪切滞回行为。代码通过定义正向、负向荷载下的力-位移骨架曲线（参数p1-p4计算得出），以及捏缩效应（rDispsp、rForcesp）、刚度退化（gammaKsp）、能量耗散（gammaEsp）等参数，可精准复现节点在往复剪切作用下的滞回曲线形态，包括“捏缩现象”（卸载时刚度骤降）、“刚度退化”（循环次数增加导致承载力下降）等关键抗震特征，是评估节点抗震性能的核心模型。

材料本构模块的技术优势在于：针对节点不同组成部分（混凝土、钢筋、粘结界面、核心区剪切）采用差异化模型，实现“分材模拟、协同工作”，为后续整体节点力学响应的精准计算提供底层支撑。

（三）截面定义模块：构建精细化纤维截面

截面定义模块基于纤维模型理论，将梁、柱及节点核心区截面划分为混凝土纤维与钢筋纤维，通过纤维材料的力学响应叠加，实现截面层次的精细化受力分析。

1. 截面类型与编号：代码定义两类纤维截面（编号1、2），分别对应柱截面与梁截面。以“中心线模型\J5.tcl”为例，截面1用于柱构件，截面2用于梁构件，通过section Fiber命令开启截面定义，后续通过patch与layer命令划分纤维区域。
2. 混凝土纤维划分（patch命令）：采用patch rect命令划分矩形混凝土纤维区域，明确纤维材料编号、纤维数量与空间坐标范围。例如截面1中，patch rect 1 10 10 -147 -147 147 147表示：采用材料1（核心区混凝土），划分10×10（x方向10根、y方向10根）的纤维网格，覆盖坐标从(-147,-147)到(147,147)的区域（即柱核心区混凝土）；patch rect 2 12 2 -175 147 175 175则表示采用材料2（保护层混凝土），划分12×2的纤维网格，覆盖柱顶部保护层区域，通过多区域划分实现截面混凝土“核心区-保护层”的差异化模拟。
3. 钢筋纤维布置（layer命令）：采用layer straight命令布置直线钢筋纤维，明确钢筋材料编号、根数、单根面积与布置坐标。例如截面1中，layer straight 5 4 379.94 -136 136 136 136表示：采用材料5（22mm钢筋），布置4根钢筋，单根面积379.94mm²，钢筋轴线从坐标(-136,136)到(136,136)（即柱顶部受拉区钢筋）；通过多组layer命令，实现钢筋在截面内的“上下对称、左右均匀”布置，与实际工程配筋形式一致。

截面定义模块的核心价值在于：相比传统“等效刚度”简化模型，纤维模型可真实反映截面内材料的不均匀受力状态，例如混凝土压溃、钢筋屈服等局部破坏行为，为后续单元力学响应的精准计算提供截面层次的数据支撑。

（四）单元与几何变换模块：连接模型组件与力学计算

单元与几何变换模块的功能是选择合适的单元类型模拟构件力学行为，通过几何变换考虑构件变形对计算的影响，实现“材料-截面-单元”的力学传递。

1. 单元类型选择：代码采用两类核心单元，适配不同构件的模拟需求：
   - forceBeamColumn/nonlinearBeamColumn单元：分别用于中心线模型与BeamColumnJoint模型中的梁、柱构件。其中，forceBeamColumn单元适用于线性与弱非线性分析，nonlinearBeamColumn单元支持材料非线性与几何非线性，可更准确地模拟梁、柱在大荷载下的塑性铰形成、刚度退化等行为，例如BeamColumnJoint模型中，通过该单元模拟梁端、柱端的塑性发展，与节点核心区的剪切变形协同工作。

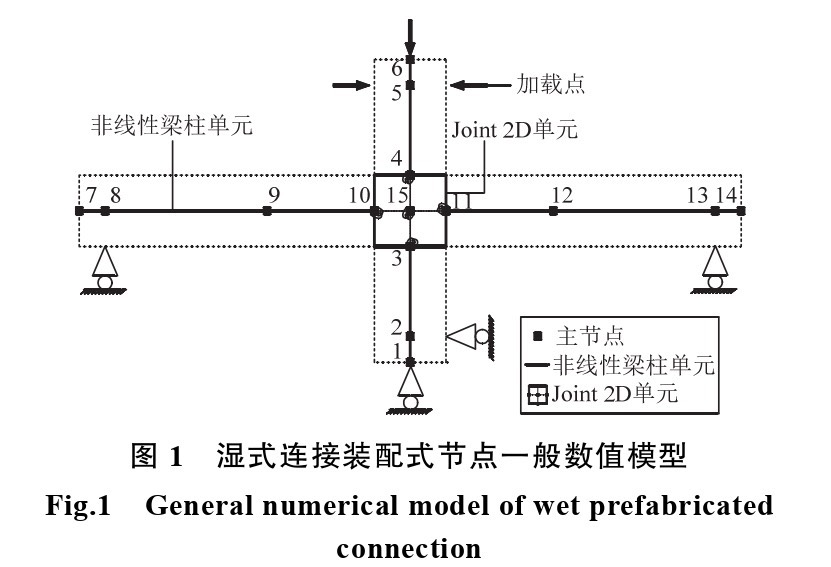

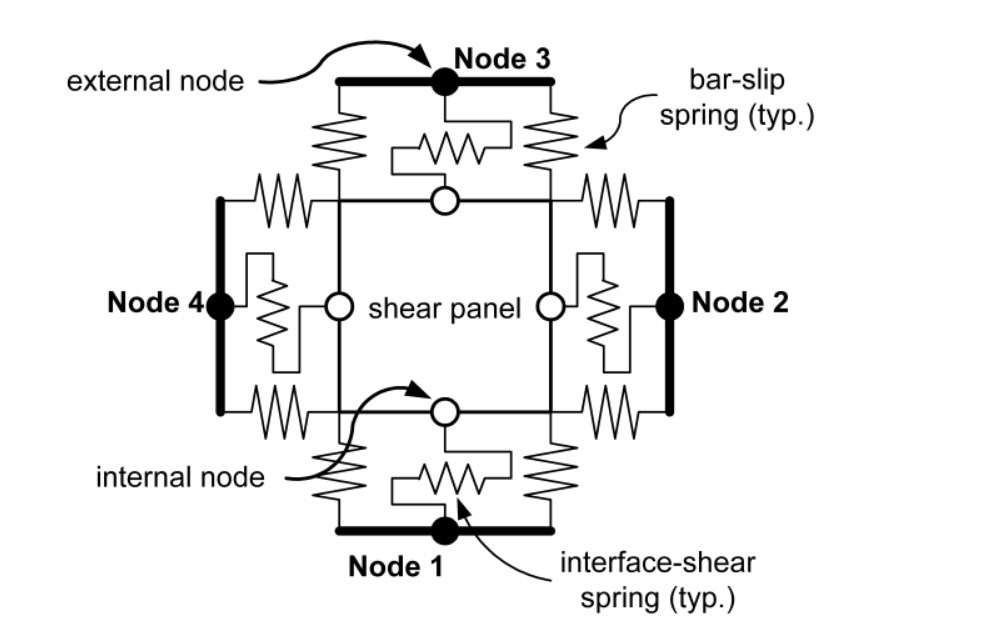

   - beamColumnJoint单元：BeamColumnJoint模型的专属单元，专门用于模拟梁柱节点核心区。该单元通过关联BarSlip材料（粘结滑移）与Pinching4材料（剪切滞回），可集成节点核心区的剪切变形、钢筋粘结滑移等复杂行为，例如代码中element beamColumnJoint 9 2 5 7 4 12 12 15 10 11 15 12 12 15 10 11 15 20命令，通过指定节点编号、材料编号，构建节点核心区与周边梁、柱的力学连接，实现“梁-节点-柱”的协同受力模拟。
2. 几何变换定义（geomTransf命令）：所有模型均采用geomTransf Linear 1与geomTransf Linear 2定义线性几何变换，该变换考虑构件在变形过程中的轴线长度变化、曲率变化等几何效应，适用于小至中等变形的结构分析场景，确保单元力学计算与构件实际变形状态一致，避免因忽略几何效应导致的计算偏差。

单元与几何变换模块的技术特点在于：通过“差异化单元选择+线性几何变换”，在计算精度与效率之间取得平衡，既确保梁、柱、节点核心区的力学行为准确传递，又避免过度复杂的计算导致效率下降。

（五）荷载施加与分析控制模块：模拟实际受力与稳定计算

荷载施加与分析控制模块是模拟的“动力源”与“调节器”，通过施加静态、循环荷载，设置分析参数，确保计算过程稳定收敛，真实反映节点在实际荷载下的响应。

1. 荷载类型与施加方式：

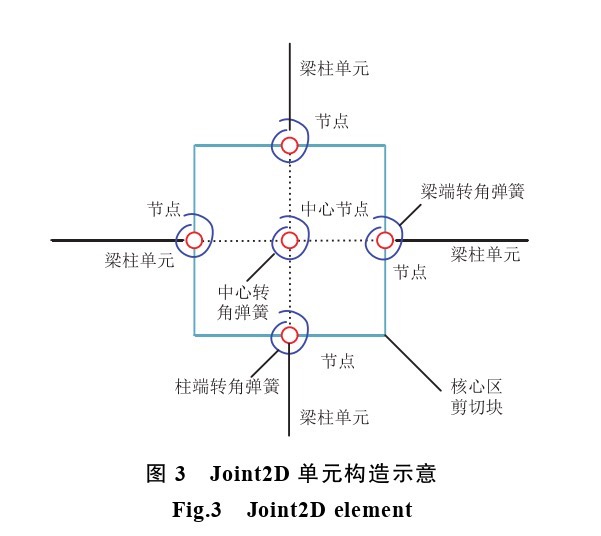

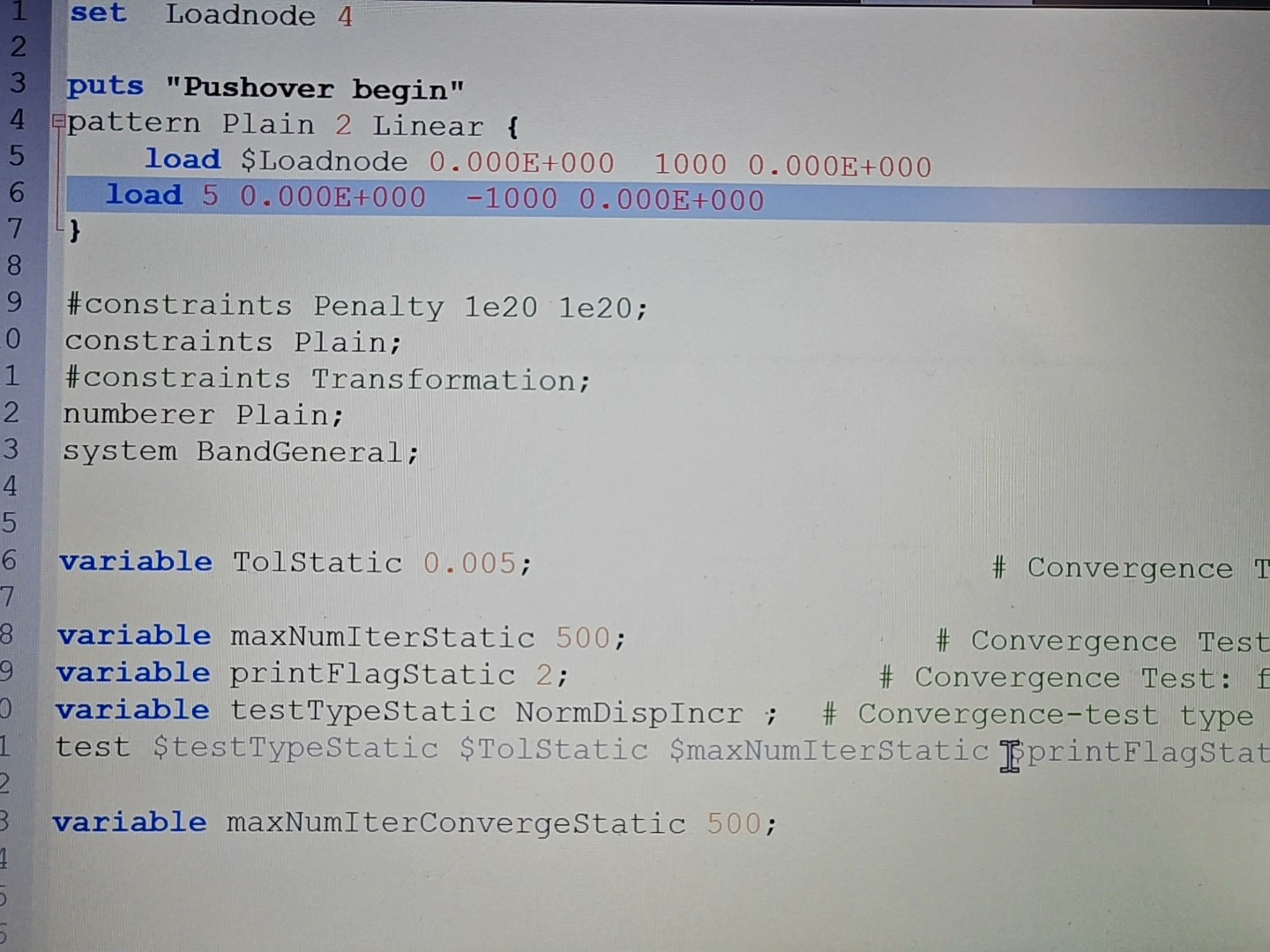

   - 静态荷载（初始应力施加）：代码通过pattern Plain 1 Linear定义线性静力荷载模式，主要用于施加竖向恒定荷载（如结构自重、楼面活荷载）。例如“中心线模型\J5.tcl”中，load 3 0 -205751 0表示在节点3（柱顶）施加y方向向下的集中力205751N，模拟柱顶竖向荷载，使模型处于初始应力状态，为后续循环荷载分析提供真实受力背景。
   - 循环荷载（抗震性能模拟）：采用“TimeSeries Path+Pattern Plain”组合方式施加位移控制的循环荷载，模拟地震作用下节点的往复受力。代码中timeSeries Path 1 -dt 0.1 -filePath jz.txt命令，通过外部文件“jz.txt”定义荷载时程曲线（时间步长0.1s）；pattern Plain 2 1 {sp 4 2 1}与pattern Plain 3 1 {sp 5 2 -1}命令，分别在节点4（梁左端）、节点5（梁右端）施加y方向位移荷载，形成“左右往复”的循环荷载，用于分析节点的滞回性能、耗能能力等抗震指标。
2. 分析控制参数设置：
   - 约束处理（constraints命令）：提供Plain（普通约束）与Penalty（罚函数约束）两种方式。静态分析阶段多采用Plain约束，确保边界条件的准确施加；循环荷载分析阶段多采用Penalty约束（如constraints Penalty 1e20 1e20），通过大刚度罚函数处理构件间的接触约束，提高非线性分析的收敛性。
   - 求解器与算法（system/algorithm命令）：采用BandGeneral（带状通用矩阵）求解器处理线性方程组，该求解器适用于对称稀疏矩阵，计算效率高；算法方面，静态分析采用Newton算法（收敛稳定），循环荷载分析采用KrylovNewton算法（适用于高度非线性问题，收敛性更优），例如algorithm KrylovNewton命令，可有效处理节点在循环荷载下的强非线性响应。
   - 积分与步长控制（integrator/analyze命令）：通过LoadControl（荷载控制）设置分析步长，例如integrator LoadControl 0.1表示每次分析施加0.1倍的荷载增量；analyze 650命令指定分析总步数，确保荷载平稳施加，避免因步长过大导致计算发散。

荷载施加与分析控制模块的工程价值在于：通过“静态初始荷载+循环动力荷载”的组合，真实模拟节点在“正常使用-地震作用”下的受力过程；灵活的分析控制参数设置，确保计算过程稳定、高效，为后续结果提取提供可靠的数值基础。

（六）结果记录模块：提取关键力学参数

结果记录模块的功能是实时捕捉分析过程中的关键力学数据，输出至文本文件或图形界面，为后续节点力学性能评估提供数据支撑。

1. 节点级结果记录：通过recorder Node命令记录节点位移与反力，例如“中心线模型\J5.tcl”中，recorder Node -file left-di.txt -time -node 4 -dof 2 disp表示：将节点4（梁左端）在y方向的位移（disp）随时间（time）的变化数据，输出至“left-di.txt”文件；recorder Node -file left-fo.txt -time -node 4 -dof 2 reaction则记录该节点y方向的反力（reaction）数据，通过位移-反力数据可绘制节点的力-位移曲线（骨架曲线、滞回曲线）。
2. 单元级结果记录：部分代码通过recorder Element命令记录单元内力（如轴力、弯矩、剪力）与截面变形，例如BeamColumnJoint模型中，可记录梁、柱单元的端内力，分析构件的受力分布与塑性铰发展位置。
3. 图形化结果展示：BeamColumnJoint模型中包含recorder display命令，例如recorder display "Displaced shape" 10 10 500 500 -wipe，可实时显示结构在荷载作用下的变形形态（位移云图），通过prp（投影参考点）、vup（向上向量）、vpn（投影法向量）命令调整视图角度，便于分析过程中的结果监控与异常排查。

结果记录模块的核心作用在于：通过“文本文件+图形界面”的双重输出方式，完整保留分析过程中的关键数据，既支持后续量化分析（如计算承载力、延性系数），又便于直观观察结构变形与受力规律，是连接数值模拟与工程评估的关键环节。

三、ABAQUS平台超自由度单元模拟代码功能解析

ABAQUS平台的代码（J5.inp文件）采用标准输入文件格式，通过关键字指令定义模型几何、材料、单元、荷载与分析步，聚焦于超自由度单元（U8类型）在梁柱节点模拟中的应用，适用于高精度节点力学行为研究。

（一）几何模型模块：构建节点与构件的空间拓扑

几何模型模块是ABAQUS模拟的基础，通过节点定义、单元创建与分组，构建与实际结构一致的空间拓扑，为后续材料赋值与荷载施加提供几何框架。

1. 节点定义与分组：
   - 节点坐标定义：通过NODE命令逐一定义核心节点坐标，例如111, 1525.,0.表示节点111的坐标为(1525, 0)（梁右端节点）；NGEN命令实现节点批量生成，例如101,111,1表示从节点101到节点111，按1个增量步生成节点（即线性插值生成梁段中间节点），减少重复代码编写。
   - 节点组划分：通过NSET命令将节点按功能分组，例如NSET, NSET=CP将节点212（柱顶节点）归为“CP”组，*NSET, NSET=LEFT将节点313（梁左端节点）归为“LEFT”组，后续可通过节点组批量施加荷载与约束，提高代码执行效率。
2. 单元创建与分组：
   - 超自由度单元（U8类型）：通过USER ELEMENT, NODES=4, TYPE=U8命令定义4节点超自由度单元，该单元专为模拟复杂节点核心区设计，可捕捉多方向耦合变形与局部应力集中；ELEMENT, TYPE=U8, ELSET=BCJ命令创建U8单元（编号1），关联节点101、202、303、404（节点核心区周边关键节点），形成节点核心区的超自由度模拟单元。
   - 梁单元（B21类型）：通过ELEMENT, TYPE=B21, ELSET=B-CON命令创建2节点梁单元，用于模拟梁、柱构件；ELGEN命令实现梁单元批量生成，例如101,10, 1,1表示从单元101开始，生成10个梁单元，增量步为1，构建完整的梁、柱构件；*ELSET命令将梁单元归为“B-CON”（梁构件）、“C-CON”（柱构件）组，便于后续材料赋值与结果提取。

几何模型模块的技术特点在于：通过“精准核心节点+批量生成辅助节点”的方式，兼顾节点核心区的高精度模拟与构件的高效建模；超自由度单元的引入，为捕捉节点复杂力学行为提供了单元级支撑。

（二）材料与截面属性模块：定义材料特性与截面配筋

材料与截面属性模块通过用户自定义材料与精细化截面配筋，为单元力学行为计算提供底层参数，确保模拟结果与实际构件受力一致。

1. 材料定义（MATERIAL命令）：
   - 混凝土材料（F1-CON）：采用User Material定义用户自定义混凝土材料，通过Depvar命令设置10个状态变量（用于记录材料损伤、塑性应变等内部变量），User Material, constants=3命令输入3个材料常数（34.9MPa抗压强度、0.2泊松比、0.015损伤参数），可根据试验数据调整参数，准确模拟混凝土的非线性力学行为。
   - 钢筋材料（BARV-#18、BARV-#22）：同样采用用户自定义材料，输入弹性模量（2E5MPa）、屈服强度（397MPa for #18钢筋、363MPa for #22钢筋）、屈服应变（0.002）等参数，模拟钢筋的弹性-塑性响应，适配梁、柱不同配筋规格的需求。
2. 截面属性定义：
   - 梁、柱截面设置：通过BEAM SECTION命令定义矩形截面，例如BEAM SECTION, ELSET=B-CON, MATERIAL=F1-CON, SECTION=RECT表示：为“B-CON”组梁单元指定矩形截面，材料为F1-CON（混凝土），截面尺寸250mm×400mm；TRANSVERSE SHEAR STIFFNESS命令设置截面横向剪切刚度（1.41E9），确保剪切变形的准确计算。
   - 钢筋布置（REBAR命令）：通过REBAR命令在梁、柱截面中布置钢筋，例如REBAR, ELEMENT=BEAM, MATERIAL=BARV-#18, NAME=REB01表示：为“B-CON”组梁单元布置“REB01”号钢筋，材料为BARV-#18（18mm钢筋），钢筋位置坐标（964., 0.,-163.），实现与实际工程一致的配筋形式，避免“等效截面”简化导致的力学响应偏差。

材料与截面属性模块的优势在于：用户自定义材料支持灵活调整参数，可适配新型材料（如高性能混凝土、纤维增强钢筋）的模拟需求；精细化截面配筋则确保截面力学行为与实际构件高度一致，为后续单元受力分析提供准确的截面级支撑。

（三）荷载与边界条件模块：模拟多工况受力过程

荷载与边界条件模块通过多分析步设置，模拟节点在“静态竖向荷载-循环水平荷载”下的受力过程，还原实际工程中的荷载组合。

1. 边界条件施加（*BOUNDARY命令）：根据结构实际约束，限制节点组的位移自由度。例如CP, 1,1表示“CP”组节点（柱顶）在x方向（1方向）的位移被固定；BOT, 1,2表示“BOT”组节点（柱底）在y方向（2方向）的位移被固定，确保模型边界条件与实际支座约束一致。
2. 多分析步荷载施加：
   - 第一步：静态竖向荷载：通过STEP, INC=10000, UNSYMM=YES, AMPLITUDE=RAMP定义静态分析步，增量步数10000（确保荷载平稳施加）；CLOAD命令在“CP”组节点施加y方向向下的集中力（-205751N），模拟结构自重与楼面活荷载，使模型处于初始应力状态；CONTROLS命令设置分析参数（如不连续分析、场变量步长控制），优化静态分析的收敛性。
   - 第二步：循环水平荷载：通过STEP, INC=100000, UNSYMM=YES定义循环加载分析步，增量步数增加至100000（适应强非线性分析需求）；BOUNDARY,AMPLITUDE=CYC命令结合AMPLITUDE, NAME=CYC命令，在“RIGHT”（梁右端）、“LEFT”（梁左端）节点组施加y方向循环位移荷载，“CYC”幅值曲线定义荷载的时程变化（如0-1s位移+2mm、1-2s位移-2mm、2-3s位移+3mm等），模拟地震作用下的往复水平荷载；同样通过*CONTROLS命令设置线搜索参数，提高非线性分析的稳定性。

荷载与边界条件模块的工程价值在于：通过多分析步与幅值曲线，真实模拟节点在不同工况下的受力过程，既考虑静态荷载对节点初始应力状态的影响，又通过循环荷载评估节点的抗震性能，为工程设计提供全工况的数值支撑。

（四）分析控制与结果输出模块：确保计算稳定与数据完整

分析控制与结果输出模块通过设置求解参数与输出内容，确保分析过程稳定收敛，同时获取所需的力学响应数据，为后续评估提供支撑。

1. 分析控制参数：
   - 求解器设置：代码默认采用ABAQUS标准求解器，通过UNSYMM=YES命令启用非对称矩阵求解（适用于循环荷载下的非线性分析），确保方程组求解的准确性。
   - 收敛准则：通过CONTROLS,ANALYSIS=DISCONTINUOUS命令启用不连续分析控制，适应材料屈服、损伤等不连续力学行为；CONTROLS,PARAMETERS=FIELD命令设置场变量收敛容差（0.01），CONTROLS,PARAMETERS=LINE SEARCH命令启用线搜索功能，优化迭代过程，避免计算发散。
2. 结果输出设置：通过*OUTPUT, FIELD, VARIABLE=PRESELECT命令输出场变量结果，包括节点位移、单元应力、单元内力、钢筋应力等关键参数，结果存储为ABAQUS默认的.odb文件，可通过ABAQUS/Viewer软件进行可视化后处理，如绘制节点核心区应力云图、梁端弯矩分布图、节点滞回曲线等，深入分析节点的受力机理与破坏模式。

分析控制与结果输出模块的核心作用在于：通过精细化的求解参数设置，确保强非线性分析过程稳定、高效；完整的结果输出则为后续节点力学性能评估提供丰富的数据支持，可视化后处理便于直观理解节点的受力规律，为工程决策提供依据。

四、代码应用场景与工程价值

（一）核心应用场景

1. 节点设计优化：通过调整代码中的截面尺寸、配筋数量、材料参数，模拟不同设计方案下节点的力学性能，对比分析承载力、延性、耗能能力等指标，筛选最优设计方案，确保节点满足规范要求（如《混凝土结构设计规范》GB 50010）与工程需求。
2. 抗震性能评估：在循环荷载模拟中，通过分析节点的滞回曲线、骨架曲线、刚度退化系数、等效粘滞阻尼系数等指标，评估节点的抗震性能等级（如“优良”“中等”“差”），为建筑结构的抗震设计与加固提供依据。
3. 新材料与新构造验证：针对再生骨料混凝土、纤维增强混凝土等新型材料，或装配式节点、加强型节点等新构造，通过代码模拟其力学行为，验证新材料的适用性与新构造的优越性，推动结构工程技术创新。
4. 灾害风险评估：结合地震波、风荷载等动力荷载，模拟节点在极端荷载下的响应，评估结构在灾害工况下的安全性，为灾害风险评估与应急救援提供数值支撑。

（二）关键工程价值

1. 降低研究成本：数值模拟可替代部分实体试验，减少试验样本数量（如传统节点抗震试验需3-5个样本，模拟可实现参数化分析）与试验周期（实体试验需数月，模拟仅需数小时），降低研究成本，同时可模拟实体试验难以实现的极端工况（如超强地震、特大荷载）。
2. 指导工程实践：模拟结果可直接用于工程设计，例如通过优化节点配筋形式，提高节点延性；针对既有建筑节点加固，通过模拟验证加固方案的有效性（如粘贴碳纤维布后的承载力提升），为工程实践提供技术指导。
3. 推动理论发展：通过模拟验证结构力学理论（如节点剪切破坏理论、粘结滑移理论）的准确性，为理论公式的修正与完善提供数据支持（如通过模拟结果调整节点承载力计算公式中的系数），推动结构工程学科的理论进步。

五、总结与展望

本文从代码逻辑出发，深度解析了OpenSees与ABAQUS平台梁柱节点模拟代码的核心功能模块、执行流程与技术细节。OpenSees代码以“材料本构精细化+单元协同工作”为特色，通过Concrete02、Steel02、BarSlip、Pinching4等材料模型，结合forceBeamColumn/beamColumnJoint单元，实现节点非线性力学行为的高效模拟；ABAQUS代码以“超自由度单元+用户自定义材料”为优势，通过U8单元与精细化截面配筋，支持节点核心区高精度力学行为研究。两类代码各有侧重，共同为梁柱节点力学性能研究提供可靠的数值工具。
