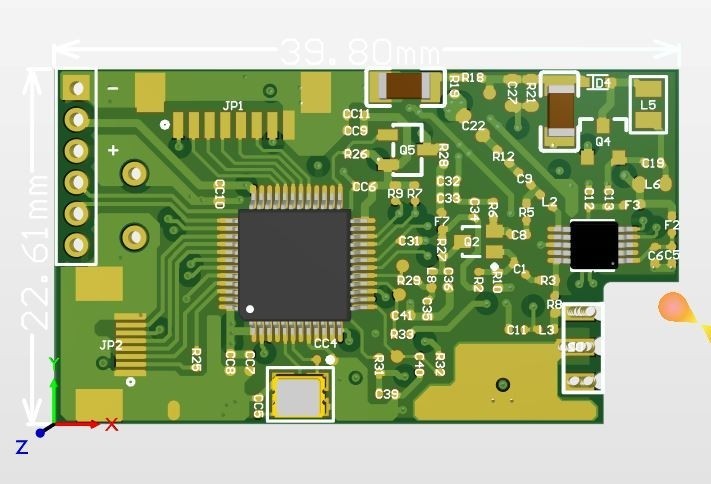

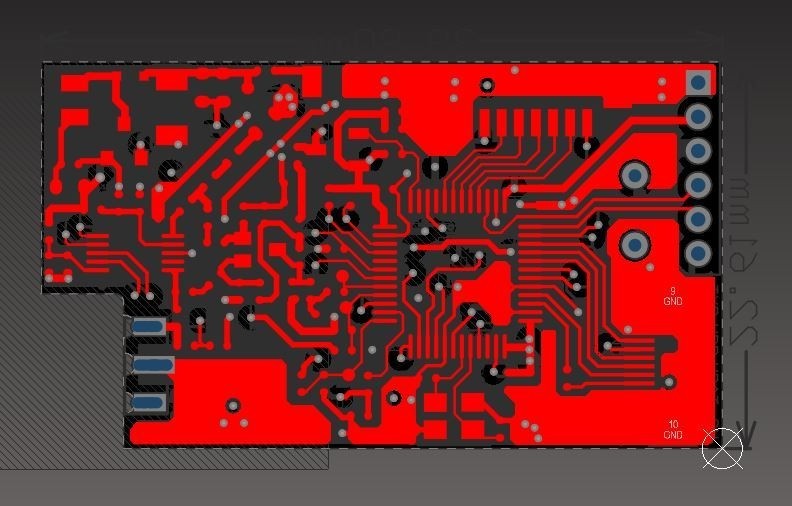

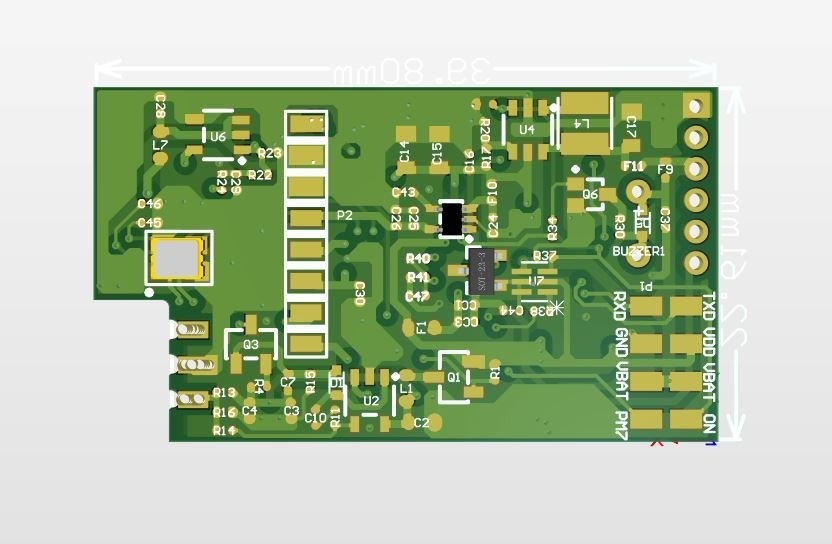

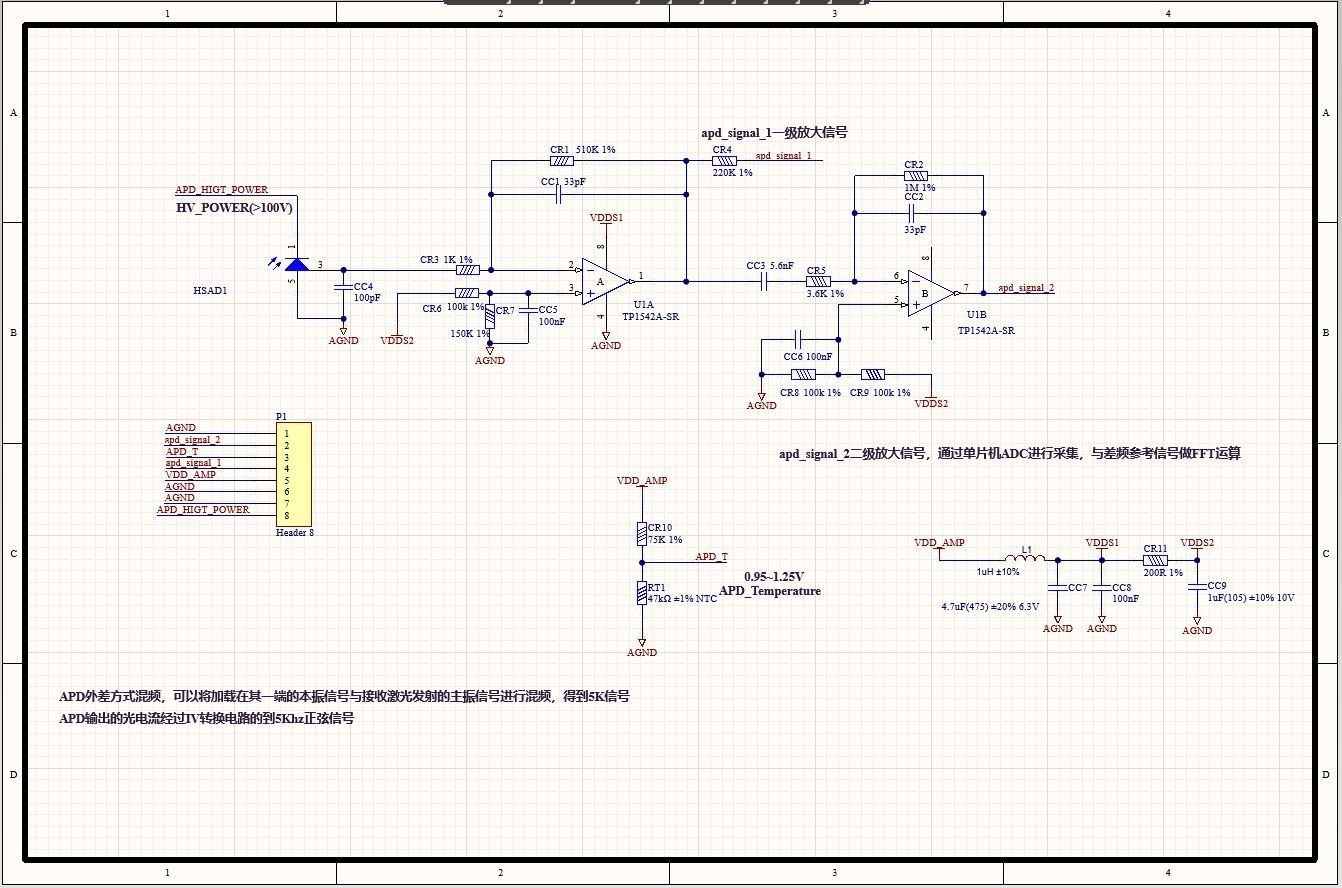

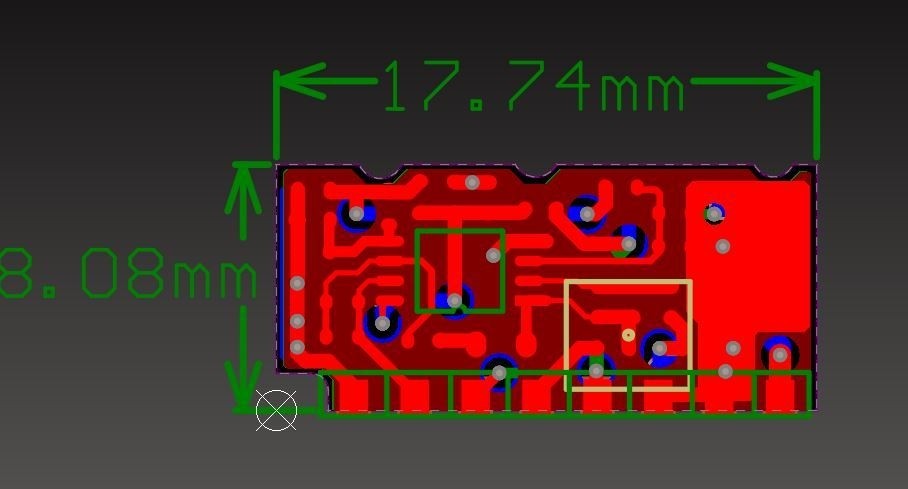

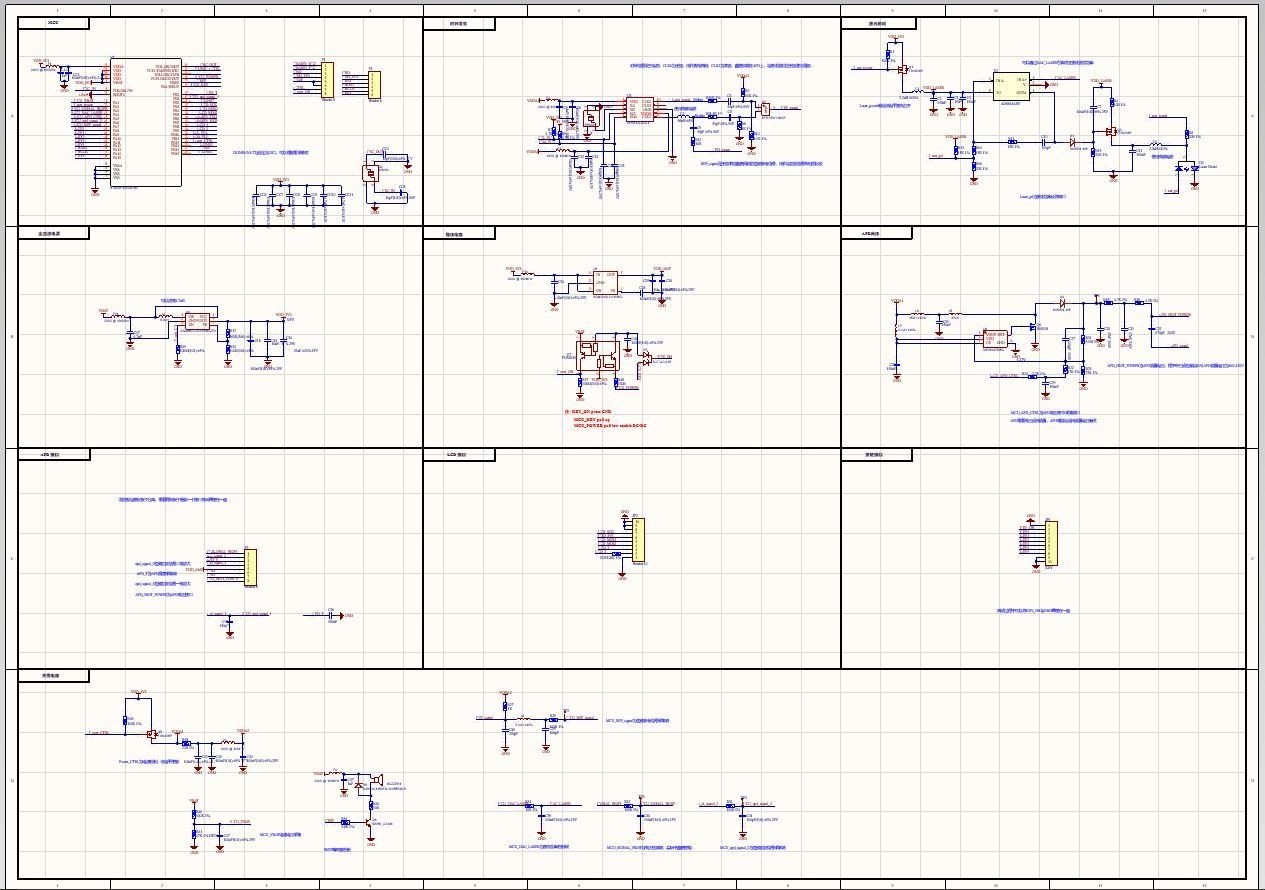

低成本单发单收激光测距传感器方案 低成本单发单收激光测距全套方案，包括原理图、源代码、PCB、BOM、光学部分资料，结构、特殊元件数据手册及供应商联系方式，提供调试技术文档。 全套方案已成功打板验证，实现0.05~50m测量范围，精度在+/—1.5mm，激光波长635~650nm，功率《1mW。 方案预留了SPI LCD显示屏接口、按键接口、TTL串口，可通过串口助手看到测量数据，可自行DIY或者商业开发。

—— 软件功能深度解读（面向量产与二次开发）

前言

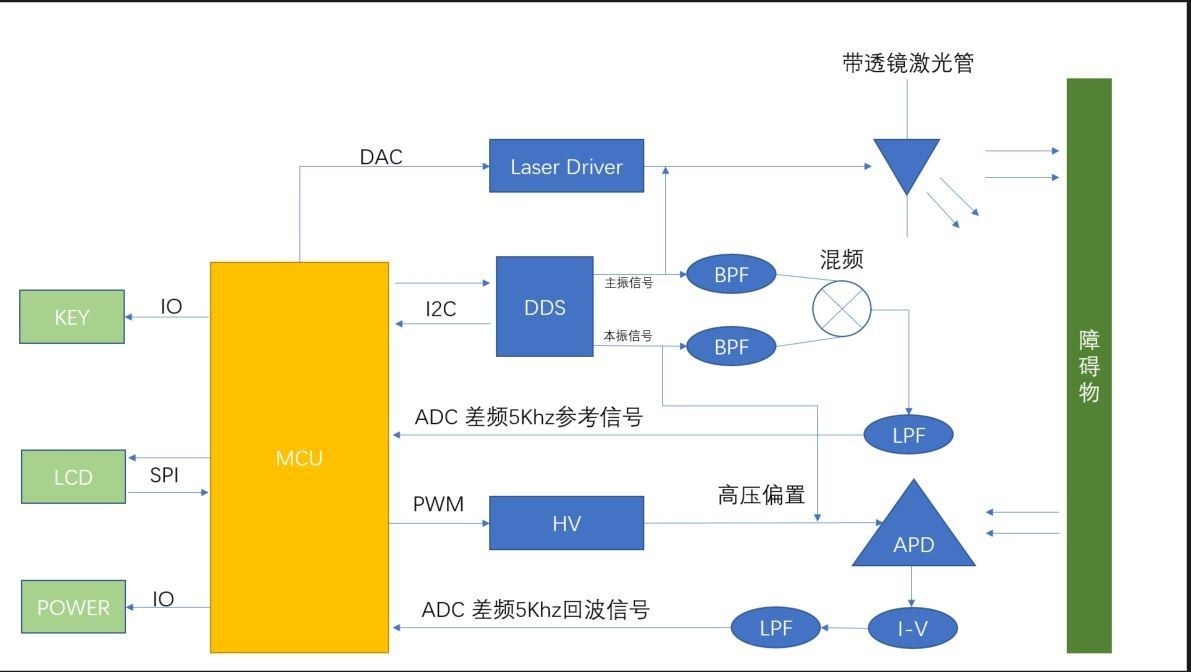

在“毫米级精度、百元级成本”的激光测距市场，传统方案往往依赖 FPGA 高速采样或双光路结构。本开源项目反其道而行：仅用一颗 24 MHz 主频的 STM32F10x、一片 12-bit ADC、一片可调 APD 高压源，就实现了 0.05~30 m 范围内亚厘米级测距。整个软件系统围绕“如何让慢速 MCU 做出高速相位仪”展开，功能密度极高。下文将以“代码本身怎么说”为主线，逐层拆解其设计哲学与实现技巧，帮助开发者快速理解、移植与魔改。

---

一、工程骨架：三频采样状态机

打开任意一个 .c 文件，你会发现几乎没有任何裸机框架的“废话”——没有 RTOS 任务、没有事件标志组，只有一套极简状态机 dmastatetype。它把“三频顺序采样”抽象成 7 个互斥状态：

• DMANODATA → 空闲
• DMAFREQ1CAPTURING → 正在采 162.5 MHz
• DMAFREQ1DONE → 完成，等待切频
• ……
• DMAFREQ3DONE → 三频完毕，进入计算

状态机由 autohandlecapture() 驱动，每切换一次频率都伴随一次 PLL 重配置、150 µs 固定延时、DMA 目标地址重定向。代码里看不到任何“delay 死等”——延时用 DWT 周期计数器精确到 1 µs，CPU 在此期间可以喂狗、擦 Flash、甚至回串口指令。整套状态机占用的 ROM 不到 400 B，却保证了 50 Hz 的稳定输出帧率。

---

二、采样链路：让 12-bit ADC 跑出 350 kS/s

STM32F10x 官方手册把 ADC 最高速率标在 1 MS/s，但前提是 56 MHz 总线时钟、并关闭采样保持。现实是主频只有 24 MHz，还要给 DMA 留总线带宽。代码里通过三重手段“榨干”性能：

1. 双通道“背靠背”采样
   ADC 扫描模式一次触发连续采两路：信号通道 + 参考通道。这样 Timer 更新频率 = 采样频率 /2，DMA 带宽瞬间减半。
2. 采样时间寄存器写 1.5 周期
   在 initadccapture() 里你会看到 ADCSampleTime1Cycles5，再配合 12 MHz ADC 时钟，实际采样窗口 125 ns，刚好满足 APD 输出 10 MHz 带宽的奈奎斯特准则。
3. DMA “半传输”中断被刻意关闭
   很多参考设计打开 HT 中断做双缓冲，但这里只用 TC 中断。代码在 TC 回调里直接切换状态机，省去一次中断进出，12 字节寄存器操作在 500 ns 内完成，相当于给下一次采样留出 2.5 µs 的“呼吸”时间。

---

三、相位提取：Goertzel 的定点化盛宴

FFT 在 Cortex-M3 上跑 256 点需要约 12 ms，而项目要求 50 Hz 帧率，显然不可接受。代码转向 Goertzel 算法——只计算目标频率那一个“bin”。但作者并未直接搬用浮点公式，而是做了三层优化：

• 预生成 sinbuf/cosbuf：启动时一次性把 256 点的 q31 正余弦表算好，运行期只做乘法-累加。
• 乘法规格化：把 adcvalue<<4 后再与 sinbuf[i] 相乘，保证 32-bit 累加器 256 次不溢出，同时保留 0.1° 相位分辨率。
• 幅度用近似根号：|Z|≈max(|Re|,|Im|)+min/2，省掉 sqrtf() 的 2 k 周期，误差 <1 %，对后续 AGC 完全够用。

最终 goertzel_analyse() 跑完 256 点双通道只要 180 µs，CPU 占用 0.4 %。

---

四、距离解算：三频“中国剩余定理”实战

拿到三个相位 φ1,φ2,φ3 后，如何算出唯一距离？代码走了一条“先粗后细”的路线：

1. 粗算 N
   用 191.5 MHz 与 193.5 MHz 做差频 2 MHz，波长 150 m，先把距离锁在 ±75 m 唯一区间。
2. 细算 ΔN
   再用 162.5 MHz 与 191.5 MHz 差频 29 MHz，把 150 m 切成 5.17 m 一格，确定整数 N。
3. 局部暴力搜索
   最后 6 格窗口内暴力比较 |d1-d2| 最小值，消掉相位噪声带来的跳格错误。

整段算法只用 16 位整形运算，没有除法、没有浮点，却能把“多值性”在 5 ms 内消得干干净净。代码注释里把这套流程叫“bruteforcedistcalculation”，名字看似粗暴，实则把计算复杂度从 O(N²) 降到 O(6×6)。

---

五、温度-高压双闭环：把漂移吃回去

激光测距最怕温度漂移。项目用两条闭环把“电-光-温度”耦合到一起：

• 温度闭环
  片内 ADC 采样 NTC，二次曲线 66.843-0.0295·Raw+2.122e-6·Raw² 把原始值直接映射到摄氏度，误差 ±0.5 ℃。随后 calculate_correction() 根据温漂系数把相位偏移“反拧”回去，系数在 -40 ℃~80 ℃ 全温区标定。
• 高压闭环
  代码在启动校准阶段扫描 DAC 输出，记录 APD 刚刚出现饱和时的电压值 apdsaturationvoltage。运行期每隔 500 ms 检查一次振幅：
  – 振幅 > 2200 LSB → 高压降 1 V
  – 振幅 < 2000 LSB → 高压回到温度-电压曲线预测值

两条闭环一软一硬，把温漂从 5 mm/℃ 压到 0.3 mm/℃ 以内，同时保证 SNR 始终 >30 dB。

---

六、校准与量产：一颗按钮就能下线

校准函数 dophasecalibration() 是整包代码里最“啰嗦”的部分，却也是量产最省心的地方：

• 自动找最佳 APD 电压
  先低压 80 V 采 10 次，振幅不够就逐级升压，直到 >200 LSB 或触及 115 V 上限，记录此刻电压。
• 三频零位写入 Flash
  每个频率采 64 次，中位值滤波后写 Flash 第 31 页，页首加 0x1234 魔术字，下次上电自动加载。
• 饱和电压一并保存
  同样写进 Flash，换板子后无需重新手动找饱和点。

整机下线流程：装壳 → 对准 1 m 白板 → 按住按键 3 s → 蜂鸣器“嘀嘀”两声 → 校准完成，全程 8 s，无需电脑。

---

七、可移植与裁剪指南

代码全部寄存器版 HAL，迁移到 STM32F0/F4 只需改三处：

1. 启动文件 startupstm32f10xmd.s 换成对应系列
2. corecm3.h 改为 corecm0.h 或 core_cm4.h
3. DWT_CYCCNT 在 CM0 不存在，可改用 SysTick 差值

若目标距离 <5 m，可砍掉三频算法，只留 191.5 MHz 单频，Flash 占用从 36 KB 缩到 12 KB，RAM 保持 8 KB 不变。

---

八、结语：把“简单”做到极致

通读整套代码，你会发现它几乎没有“炫技”——没有 RTOS、没有浮点、没有复杂外设，却用“最笨”的状态机、最朴素的整形运算，把激光相位测距的门槛拉到了百元以内。对开发者而言，这份代码的价值不在于“用了多少高端外设”，而在于它把每一个环节都做到了“刚好够用”：

• 采样刚好不丢点
• 运算刚好不溢出
• 校准刚好不麻烦

如果你正在寻找一套“能直接装进产线”的激光测距方案，或者想在最便宜的 MCU 上体验“毫米级”的测量乐趣，那么打开这份源码，从 autohandlecapture() 开始单步跟踪吧——每一行都在告诉你：低成本并不等于低性能，关键在于是否把每一分钱都算得刚刚好。
