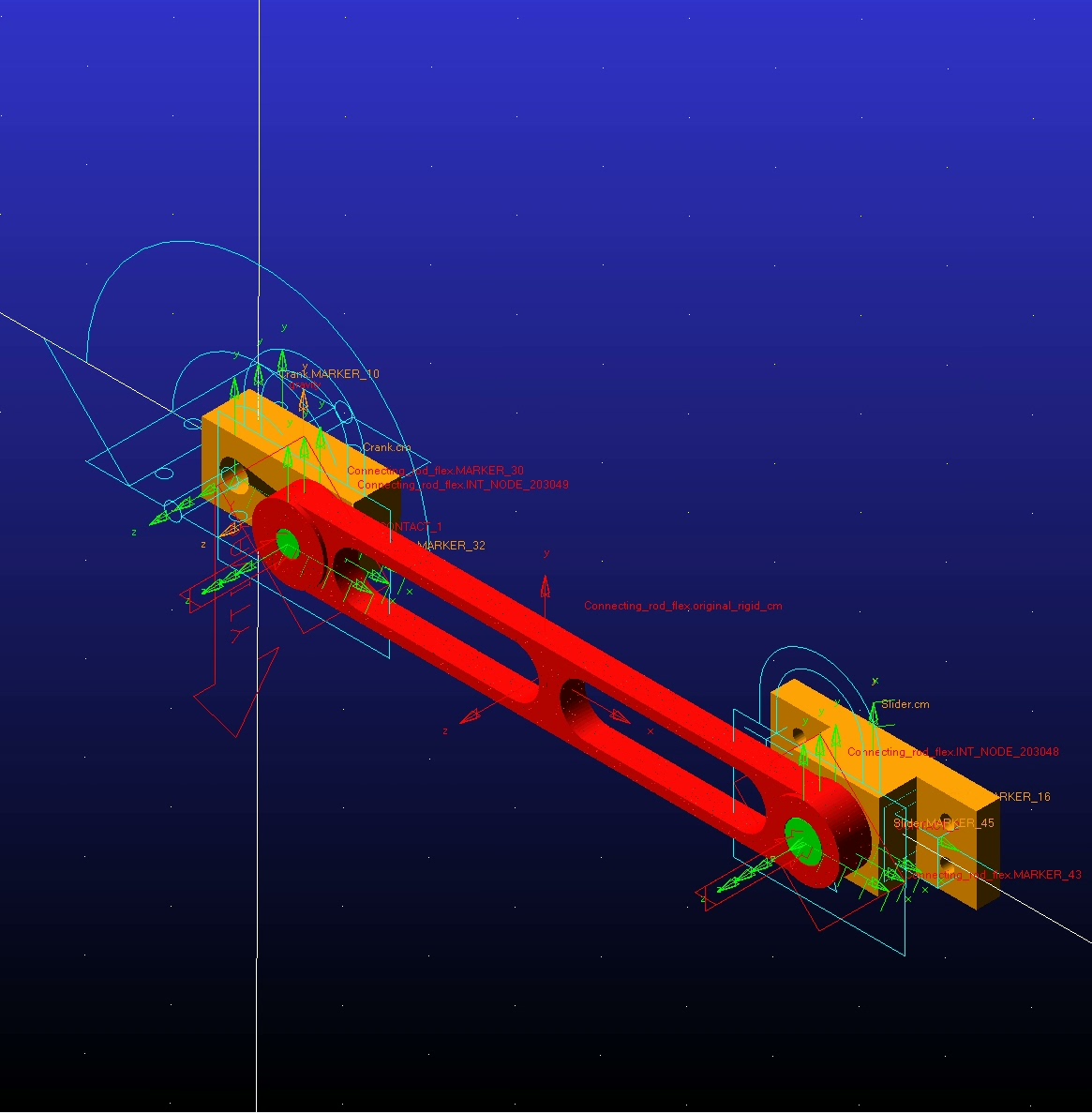

多体动力学方法建立含间隙铰关节机构动力学方程，理论方程MATLAB数值计算编程+ADAMS仿真分析（可嵌入自编接触力模型，.dll文件动态链接库生成方法视频）adams的不是仿真模型，matlab程序一套，Adams自定义接触力函数关联adams仿真方法视频一个 这套模型很难调收敛性价比高

系统概述

本MATLAB代码集实现了一个完整的曲柄滑块机构多体动力学仿真系统，采用Newmark-β数值积分方法求解系统的动力学响应。系统特别包含了含间隙铰链的接触力模型和速度相关摩擦模型，能够模拟真实机械系统中存在的间隙和摩擦效应。

核心文件功能详解

1. 摩擦系数计算模块 (`Cd.m`)

function C=Cd(vt)

• 功能：计算速度相关的摩擦系数过渡函数
• 模型特点：
• 使用全局变量vs（静摩擦临界速度）和vd（动摩擦临界速度）
• 在vs以下摩擦系数为0（静摩擦区）
• 在vs和vd之间线性过渡
• 在vd以上摩擦系数为1（完全动摩擦）
• 应用：为接触力模型提供切向摩擦系数

2. 主仿真程序 (`Crank_Slider_Newmark.m`)

%% Setting the parameters of model
model.mass1=17.3;model.mass2=1.130;model.mass3=1.013;
model.L1=0.05;model.L2=0.3;

• 核心功能：实现两种不同物理模型的对比仿真
• 模型一：理想无间隙约束系统
• 使用拉格朗日乘子法处理完整约束
• 通过acc_lam.m直接求解系统方程
• 模型二：含间隙接触系统
• 使用Hertz接触理论模拟间隙铰链
• 通过forcemodel.m计算接触力和摩擦力
• 数值方法：
• Newmark-β时间积分（隐式方法）
• Newton-Raphson迭代求解非线性系统
• 自适应收敛控制

3. 约束系统求解器 (`acc_lam.m`)

function [acc, lam] = acc_lam(crntTime, pos, vel, model)

• 数学原理：求解带约束的多体系统动力学方程
  \[
  \begin{bmatrix}
  M & \Phiq^T \\
  \Phiq & 0
  \end{bmatrix}
  \begin{bmatrix}
  a \\ \lambda
  \end{bmatrix}
  =
  \begin{bmatrix}
  Q \\ \gamma
  \end{bmatrix}
  \]
• 输出：系统加速度acc和约束力对应的拉格朗日乘子lam
• 特点：适用于完整约束系统的实时动力学求解

4. 接触力计算模块 (`forcemodel.m`)

function F=forcemodel(q,qp)

• 法向接触力模型（基于Hertz理论）：
  matlab
Fn=Kabs(delta)^n(1+3(1-er^2)/4(vn/Vdelta0));

• K：接触刚度系数
• delta：接触穿透深度
• er：能量恢复系数
• vn：法向接近速度

• 切向摩擦力模型：
  matlab
Ft=uCd(vt)Fn*sign(vt);

• 结合Cd.m的速度相关摩擦系数
• 考虑静摩擦-动摩擦过渡

5. 数值迭代支持模块

`get_jacobian.m`

• 构建Newton-Raphson迭代所需的Jacobian矩阵
• 包含质量矩阵、约束雅可比及其数值离散项

`get_residual.m`

• 计算系统残差向量
• 包含运动方程残差和约束方程残差

物理建模细节

系统拓扑结构

• 曲柄：旋转运动，长度L1=0.05m
• 连杆：平面运动，长度L2=0.3m
• 滑块：直线运动，含弹簧-阻尼支撑

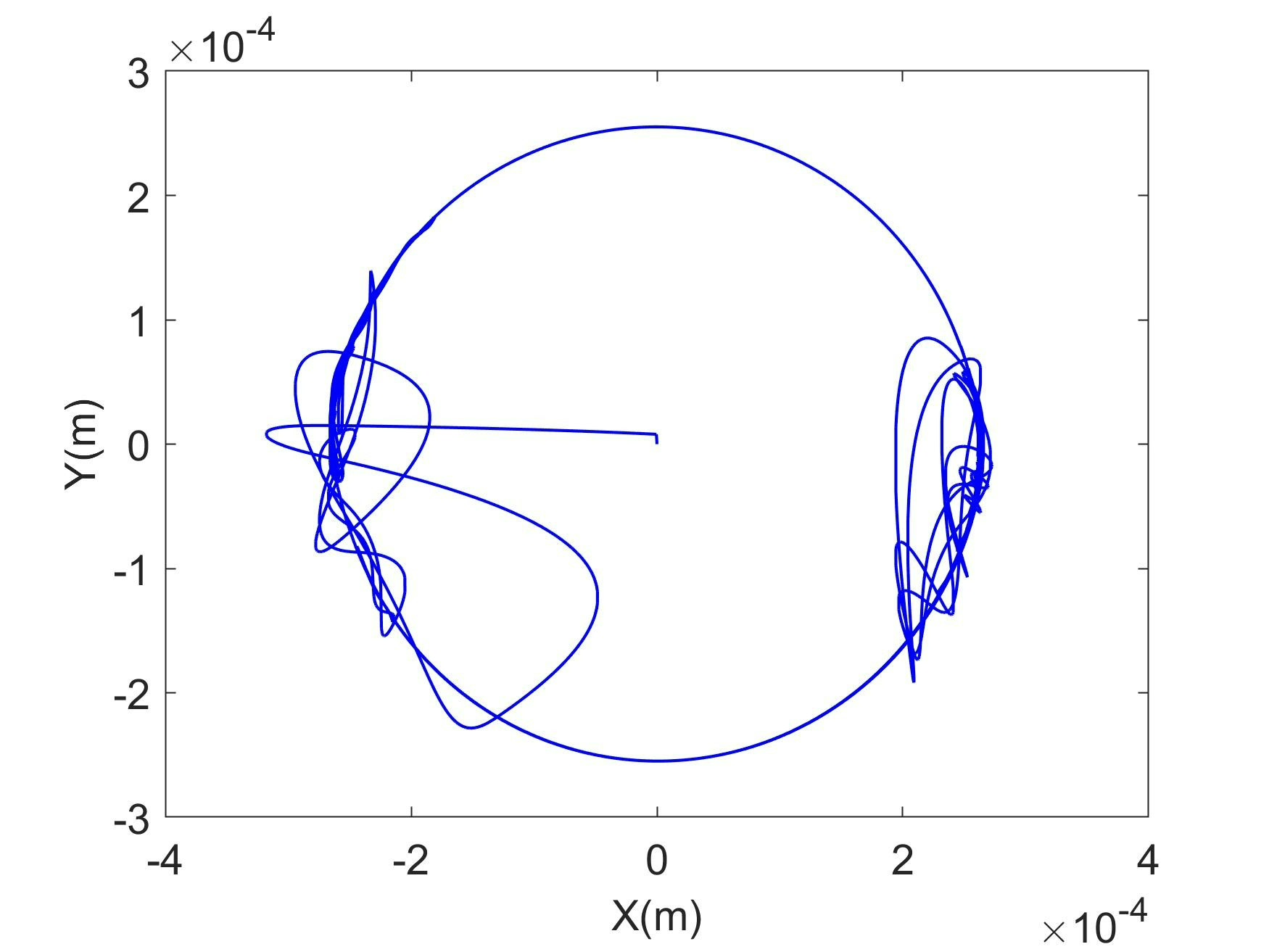

间隙铰链参数

R1=7.125e-3;  % 轴半径
R2=6.875e-3;  % 孔半径
c=R1-R2;      % 径向间隙 = 0.25mm

材料与接触参数

• 弹性模量：E1=E2=2.07e11 Pa（钢）
• 泊松比：μ=0.3
• 摩擦系数：u=0.01

数值积分参数

• 时间步长：ss=0.001s（主程序），h=0.0000025s（间隙模型）
• Newmark参数：β=0.49，γ=0.9（无条件稳定）
• 收敛容差：1E-6（主程序），1e-13（间隙模型）

系统输出与分析

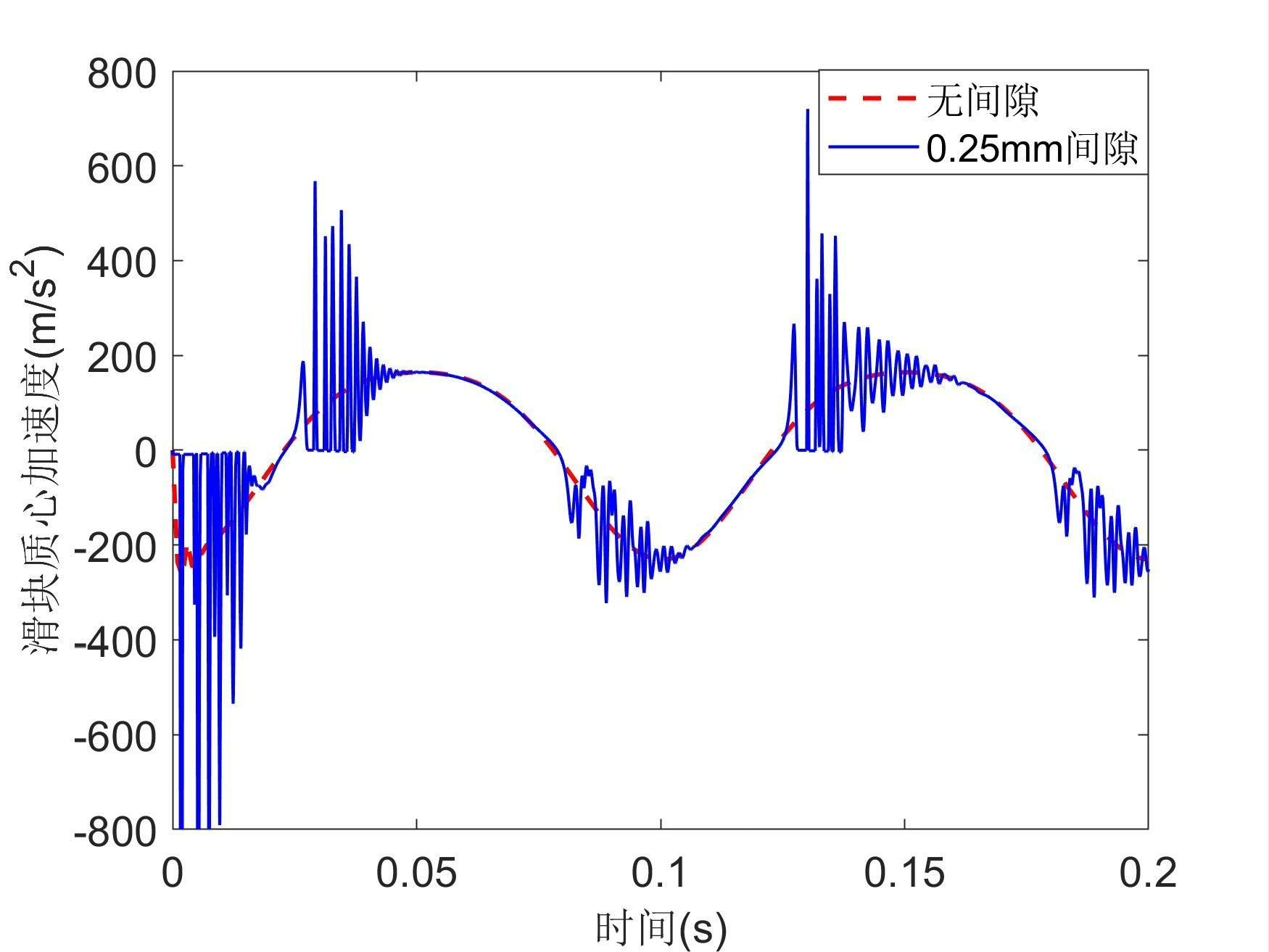

• 主要观测量：连杆质心加速度时间历程

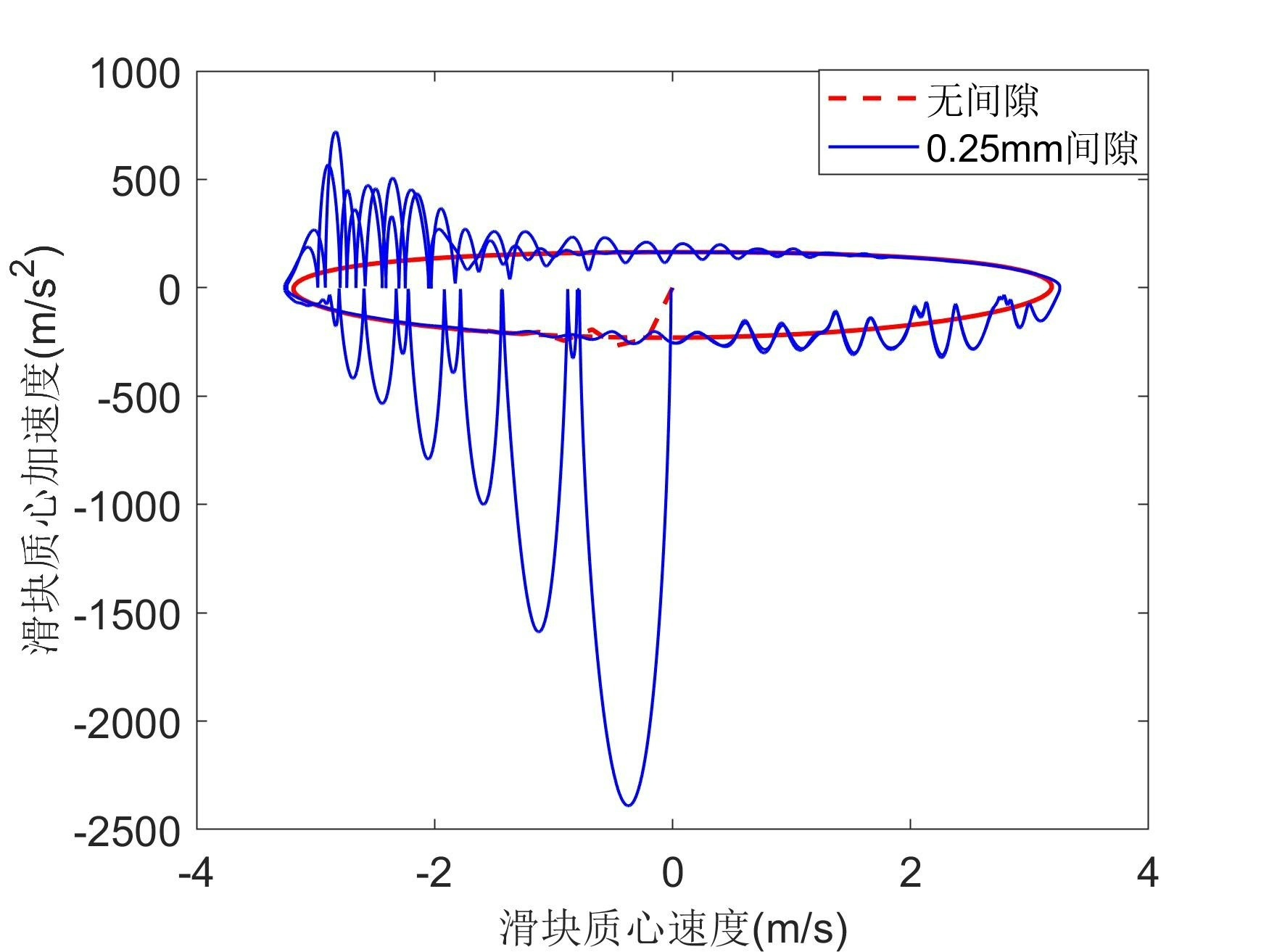

• 对比分析：无间隙理想系统 vs 含间隙真实系统
• 物理现象：间隙引起的冲击振动、非线性响应特征

工程应用价值

本仿真系统适用于：

1. 机械系统间隙效应分析
2. 接触冲击振动研究
3. 多体动力学数值方法验证
4. 机构设计参数优化

该系统通过精确的物理建模和稳健的数值方法，为机械系统动力学行为预测提供了可靠的工具。
