485 总线：电平适配、静电防护及实用 Modbus 库

爱学习的朱迪

328人浏览 · 2026-03-18 16:42:50

爱学习的朱迪 · 2026-03-18 16:42:50 发布

本文以Air780EHV 系列模组为例，讲解工业通信中 485 总线的硬件设计细节及 Modbus 协议在 LuatOS 的开发应用，介绍了 485 总线与 UART 的关联、电平匹配的处理方式和不同防护等级的 TVS 器件选型，还提及为降低开发难度推出的 exmodbus 扩展库，并给出了该库实现 Modbus RTU 主站通信的代码示例及相关文档查阅渠道。

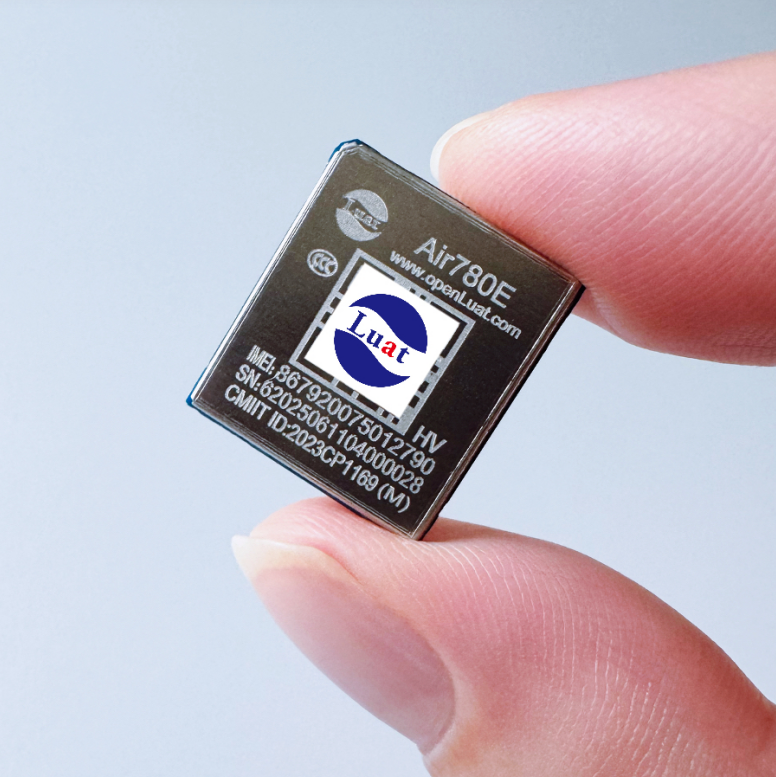

Air780EHV 系列模组的相关参数说明如下：

该模组可适配多种外设，包含 SPI 串口屏、墨水屏、OLED 单色屏、30 万像素摄像头，同时具备 CAN、RJ45 以太网、485、USB、UART、SPI、I2C、PWM、GPIO 等接口。
网络通信方面，模组支持 TCP/UDP、TCP-SSL/TCP-TLS、FTP、MQTT、HTTP、WebSocket、NTP、Modbus 协议。
模组集成 4G 通信与音频模块，可实现语音通话、录音播放以及 TTS 功能。

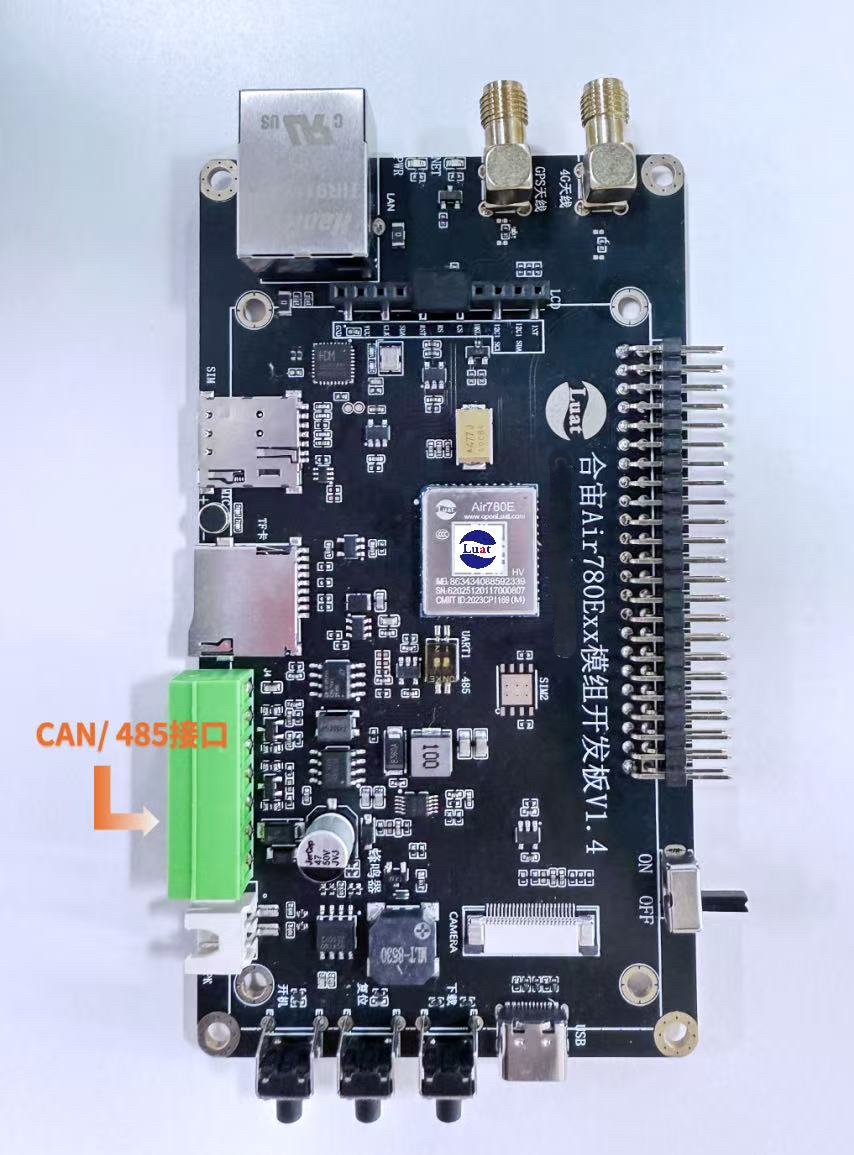

工业通信中非常经典的485总线，硬件设计中需要注意的细节，Modbus协议在LuatOS开发中的应用，详见下文。请添加图片描述

一、485总线接口与UART的关系

485总线接口本质上是UART总线接口的一种应用，需要搭配485收发器芯片实现。

最新参考设计文件详见资料中心。

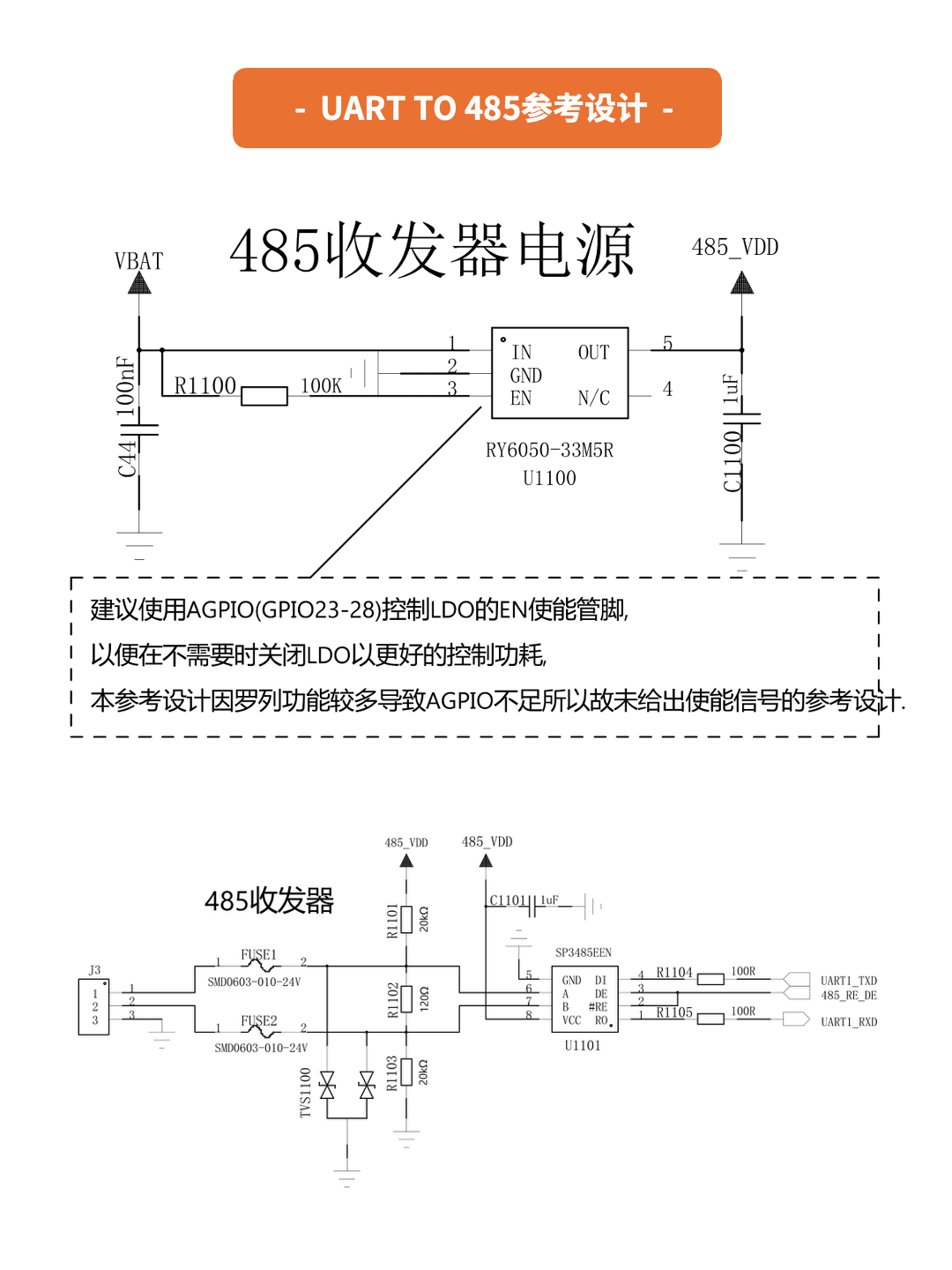

下图为典型的参考设计：

请添加图片描述

二、电平匹配问题

在UART与485收发器芯片的搭配中，最常见需要注意的一个问题是电平匹配。

由于上一章节参考设计中Air780EHV和SP3485都是3.3V的IO电平，所以不再需要分立元器件电平转换电路或电平转换芯片。
当双方电平不一致时，则需要分立元器件电平转换电路或电平转换芯片。

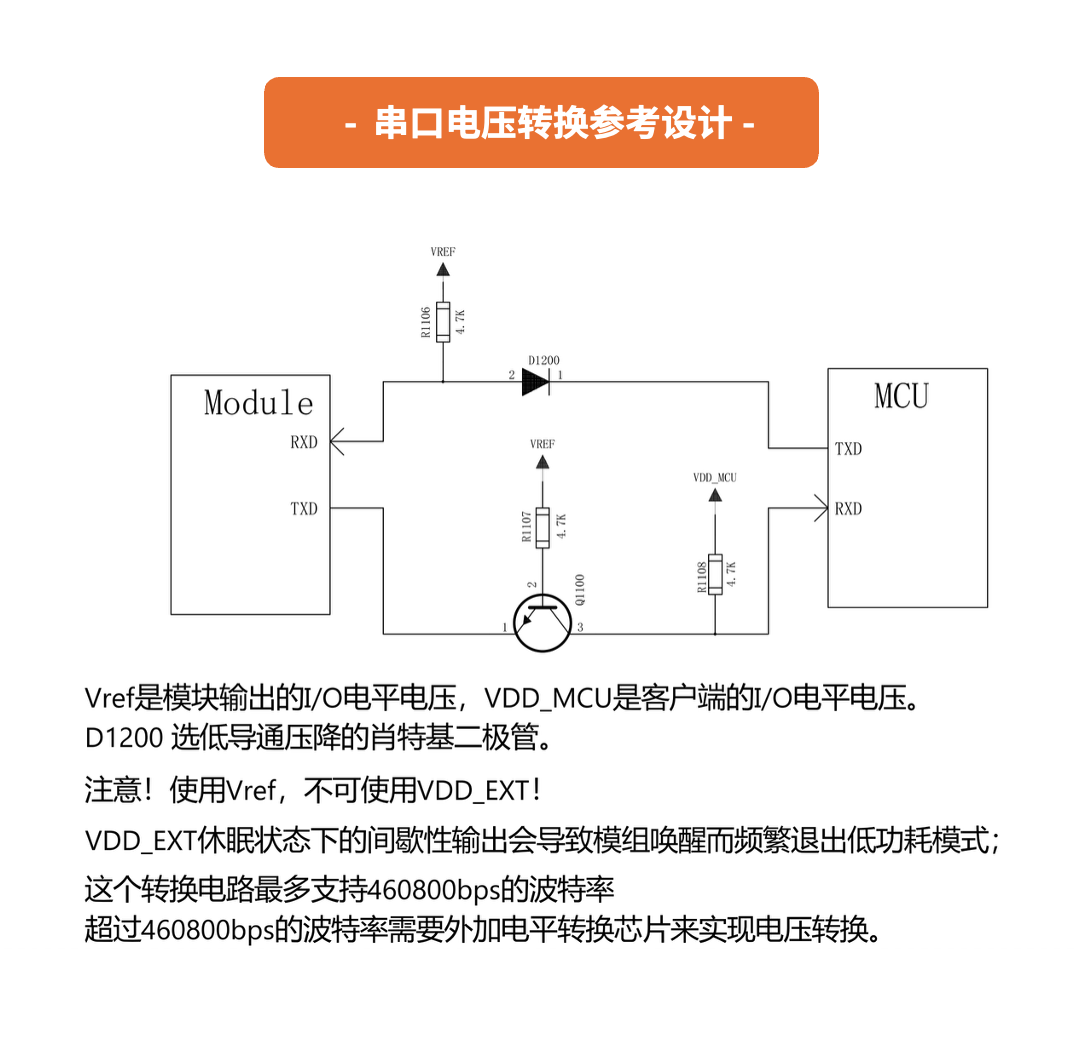

常见的分立元器件电平转换电路如下：

三、485总线接口的TVS防护

工业现场环境复杂，485总线经常面临静电、浪涌等威胁，因此接口保护必不可少。

485接口用TVS，常用的型号有SM712系列，如果防护等级要求较高，也可以选择如下推荐的型号。

ESD等级防护：适用于一般静电防护场景。型号：应能微ASM712
TVS等级防护：具备2KV 1.2/50uS浪涌能力。型号：应能微SMBJ7.0CAW
TSS等级防护：具备4KV 10/700uS浪涌能力。型号：应能微P0080SA

四、Modbus通信协议

与485总线接口相关的通信协议是Modbus。LuatOS的modbus核心库，但使用难度较高。而exmodbus扩展库——在核心库的基础上封装了更简洁易用的API，降低开发难度，易于开发者集成Modbus通信。

exmodbus最新API文档详见资料中心

核心示例持续更新中！

PROJECT = "RTU_MASTER"
VERSION = "001.000.000"

-- 在日志中打印项目名和项目版本号
log.info("main", PROJECT, VERSION)

local exmodbus = require("exmodbus")

-- 使用 Air8000 开发板测试打开这两个
gpio.setup(16, 1)         -- RS485 芯片供电引脚
local rs485_dir_gpio = 17 -- RS485 方向引脚

-- 使用 Air780EPM 开发板测试打开这三个；
-- gpio.setup(1, 1)          -- Air780EPM RS485 芯片供电引脚
-- gpio.setup(23, 1)         -- Air780EPM vref 脚拉高
-- local rs485_dir_gpio = 24 -- Air780EPM RS485 方向引脚（V1.2 是 25，V1.3 是 24）

-- 创建 RTU 主站配置参数；
-- 说明：创建 RTU 主站时只需要配置如下参数即可；
local create_config = {
    -- 串口配置参数；
    mode = exmodbus.RTU_MASTER,      -- 通信模式
    uart_id = 1,                     -- UART 端口号
    baud_rate = 115200,              -- 波特率
    data_bits = 8,                   -- 数据位
    stop_bits = 1,                   -- 停止位
    parity_bits = uart.None,         -- 校验位
    byte_order = uart.LSB,           -- 字节顺序
    rs485_dir_gpio = rs485_dir_gpio, -- RS485 方向引脚
    rs485_dir_rx_level = 0,          -- RS485 接收方向电平
}

-- 初始化从站 1 数据结构
-- 用于记录从站 1 保持寄存器 0-1 的值；
local slave1_data = {}

-- 配置读取从站 1 保持寄存器 0-1 的值；
local read_config = {
    raw_request = string.char(
        0x01,       -- 从站地址
        0x03,       -- 功能码：读取保持寄存器
        0x00, 0x00, -- 寄存器起始地址
        0x00, 0x02, -- 寄存器数量
        0xC4, 0x0B  -- CRC16校验码
    ),
    timeout = 1000  -- 超时时间 1000 ms
}

-- 创建 RTU 主站实例
local rtu_master = exmodbus.create(create_config)

-- 判断主站是否创建成功并记录日志
if not rtu_master then
    log.info("exmodbus_test", "rtu_master 创建失败")
else
    log.info("exmodbus_test", "rtu_master 创建成功")
end

-- 读取从站 1 保持寄存器数据的函数
local function read_slave1_holding_registers()
    log.info("exmodbus_test", "开始读取从站 1 保持寄存器 0-1 的值")

    -- 执行读取操作
    local read_result = rtu_master:read(read_config)

    -- 根据返回状态处理结果
    if read_result.status == exmodbus.STATUS_SUCCESS then
        local resp = read_result.raw_response

        -- 特别说明：
        -- 接下来的判断是针对 modbus RTU 标准响应格式的应答原始帧来解析的
        -- 在实际项目中，应根据自己项目中的实际应答原始帧格式进行解析
        -- 如果实际格式与此处演示的格式不一致，需要修改接下来的解析代码

        -- 1. 检查总长度：必须为 9 字节（1 地址 + 1 功能码 + 1 字节数 + 4 数据 + 2 CRC）
        if #resp ~= 9 then
            log.info("exmodbus_test", "响应长度错误，期望 9 字节，实际:", #resp)
            return
        end

        -- 2. 检查从站地址
        if string.byte(resp, 1) ~= 0x01 then
            log.info("exmodbus_test", "从站地址不匹配，收到:", string.byte(resp, 1))
            return
        end

        -- 3. 检查功能码
        local func_code = string.byte(resp, 2)
        if func_code == 0x83 then
            local exc_code = string.byte(resp, 3)
            log.info("exmodbus_test", "从站返回异常响应，异常码:", exc_code)
            return
        elseif func_code ~= 0x03 then
            log.info("exmodbus_test", "功能码错误，收到:", func_code)
            return
        end

        -- 4. 检查字节数字段（应为 4）
        local byte_count = string.byte(resp, 3)
        if byte_count ~= 4 then
            log.info("exmodbus_test", "字节数字段错误，期望 4，实际:", byte_count)
            return
        end

        -- 5. 校验CRC
        -- 计算前 7 字节的 CRC
        local crc_calculated = crypto.crc16_modbus(resp:sub(1, 7))
        -- 提取接收到的 CRC
        local crc_received = string.unpack("<I2", resp, 8)
        -- 比较 CRC
        if crc_calculated ~= crc_received then
            log.info("exmodbus_test", "CRC 校验错误，计算值:", crc_calculated, "，接收值:", crc_received)
            return
        end

        -- 6. 解析寄存器数据（从第 4 字节开始，大端序）
        local data1 = string.unpack(">I2", resp, 4) -- 寄存器 0，偏移 4
        local data2 = string.unpack(">I2", resp, 6) -- 寄存器 1，偏移 6

        -- 7. 记录数据
        slave1_data[0] = data1
        slave1_data[1] = data2

        -- 8. 记录日志
        log.info("exmodbus_test", "成功读取到从站 1 保持寄存器 0-1 的值，寄存器 0 数值为", slave1_data[0], "，寄存器 1 数值为", slave1_data[1])
    elseif read_result.status == exmodbus.STATUS_TIMEOUT then
        log.info("exmodbus_test", "未收到从站 1 的响应（超时）")
    end
end

-- 定时任务函数：每 2 秒调用一次读取函数
local function task()
    while true do
        if rtu_master then
            -- 每 2 秒调用一次读取函数
            read_slave1_holding_registers()
        else
            log.info("exmodbus_test", "rtu_master 未创建，无法执行 read_slave1_holding_registers()")
        end
        sys.wait(2000)
    end
end

-- 初始化任务
sys.taskInit(task)

-- 用户代码已结束---------------------------------------------
-- 结尾总是这一句
sys.run()
-- sys.run()之后后面不要加任何语句!!!!!
