格雷码,外差 基于c++版本相位编码与解码 GrayCoding 类 为相移+格雷码的编码与解码程序 MultiFrequency 类 为三频外差的编码与解码程序 Main为运行代码的主程序，包含了两种方法的执行示例 实现了两种光学测量技术的计算机模拟：多频外差法和格雷码法。它使用了OpenCV库来处理图像和矩阵运算，编写于C++环境中。代码分为两个主要部分，分别对应于两种技术。 多频外差法 (MultiFrequency 类) 生成条纹图像 (GenerateFringe 方法): 生成三个不同频率的四步相移条纹图像。 使用三个不同的频率比值（70, 64, 59）和固定的条纹宽度。 每个频率生成四个相移图像，总共生成12张图像。 解码 (SolvePhase 方法): 输入为12张相移图像。 首先计算每个频率的包裹相位。 然后进行外差操作，结合不同频率的包裹相位，计算出最终的外差相位。 最后，通过外差相位和原始相移相位计算出绝对相位。 格雷码法 (GrayCoding 类) 生成条纹图像 (GenerateFringe 方法): 生成四步相移条纹图像和六个格雷码图像。 格雷码图像是通过预定义的格雷码编码表生成的。 解码 (SolvePhase 方法): 输入为四张相移图像和六张格雷码图像。 首先计算包裹相位。 然后通过对格雷码图像的分析，将包裹相位解开成绝对相位。 主函数 (main) 实例化GrayCoding和MultiFrequency类。 生成相应的条纹图像和解码它们。 对于每种方法，读取生成的图像，进行解码操作，并得到相位信息。 功能和应用 这段代码模拟了光学三维测量中常用的相位测量方法。多频外差法能够通过多个频率的相移条纹提取精确的相位信息，而格雷码法则使用格雷码编码来提取相位信息。这些技术广泛应用于工业、医学和科学研究中的三维形貌测量和表面轮廓分析。 分析报告 1. 概述 这段代码实现了两种光学测量技术：多频外差法和格雷码法。这些技术主要用于精确测量物体的三维形状和表面特征。代码使用C++语言编写，并依赖于OpenCV库进行图像处理和矩阵操作。 2. 多频外差法 (MultiFrequency 类) 2.1 生成条纹图像 (GenerateFringe 方法) 目的: 生成用于三维形状测量的多频条纹图像。 实现细节: 定义三个不同的频率比值（70, 64, 59）和固定的条纹宽度（20像素）。 为每个频率生成四个相移图像，共12张图像。 使用余弦函数和相移技术生成条纹图像。 图像保存为位图格式。 2.2 解码 (SolvePhase 方法) 目的: 从多频条纹图像中解码出相位信息，用于后续的三维重建。 实现细节: 计算每个频率的包裹相位。 进行外差操作，结合不同频率的包裹相位。 计算外差相位的波长。 通过外差相位和原始相移相位计算出绝对相位。 3. 格雷码法 (GrayCoding 类) 3.1 生成条纹图像 (GenerateFringe 方法) 目的: 生成结合相移技术和格雷码编码的条纹图像。 实现细节: 生成四步相移条纹图像。 利用预定义的格雷码编码表生成六个格雷码图像。 图像保存为位图格式。 3.2 解码 (SolvePhase 方法) 目的: 从相移和格雷码条纹图像中解码出相位信息。 实现细节: 计算包裹相位。 对格雷码图像进行二值分割。 将格雷码转换为二进制码。 利用格雷码展开包裹相位，得到绝对相位。 4. 主函数 (main) 实例化GrayCoding和MultiFrequency类。 生成相应的条纹图像。 读取图像，进行解码操作，得到相位信息。 5. 应用和重要性 这些技术在工业检测、生物医学成像和科学研究中非常重要。 它们提供了一种非接触式、高精度的方法来测量物体的三维形状和表面特性。 6. 技术挑战和解决方案 多频外差法: 挑战：准确计算多个频率的相位并进行外差。 解决方案：使用精确的数学模型和算法来处理相位计算和外差。 格雷码法: 挑战：将格雷码正确转换为二进制码，并准确解开包裹相位。 解决方案：使用预定义的格雷码表和算法来确保准确转换和相位解包。 7. 结论 这段代码是光学三维测量领域的一个实用示例，展示了如何使用计算机视觉技术和算法来处理复杂的测量任务。通过精确生成和解析条纹图像，它能够提供高精度的测量结果，对于科学和工业应用来说至关重要。

系统概述

本系统是一套基于C++与OpenCV开发的光学相位测量系统，实现了两种高精度相位测量算法——格雷码结合相移法和三频外差法。通过生成特定模式的条纹图像并进行相位解码，可获取物体表面的绝对相位信息，为三维形貌测量等应用提供核心技术支持。

格雷码,外差 基于c++版本相位编码与解码 GrayCoding 类 为相移+格雷码的编码与解码程序 MultiFrequency 类 为三频外差的编码与解码程序 Main为运行代码的主程序，包含了两种方法的执行示例 实现了两种光学测量技术的计算机模拟：多频外差法和格雷码法。它使用了OpenCV库来处理图像和矩阵运算，编写于C++环境中。代码分为两个主要部分，分别对应于两种技术。 多频外差法 (MultiFrequency 类) 生成条纹图像 (GenerateFringe 方法): 生成三个不同频率的四步相移条纹图像。 使用三个不同的频率比值（70, 64, 59）和固定的条纹宽度。 每个频率生成四个相移图像，总共生成12张图像。 解码 (SolvePhase 方法): 输入为12张相移图像。 首先计算每个频率的包裹相位。 然后进行外差操作，结合不同频率的包裹相位，计算出最终的外差相位。 最后，通过外差相位和原始相移相位计算出绝对相位。 格雷码法 (GrayCoding 类) 生成条纹图像 (GenerateFringe 方法): 生成四步相移条纹图像和六个格雷码图像。 格雷码图像是通过预定义的格雷码编码表生成的。 解码 (SolvePhase 方法): 输入为四张相移图像和六张格雷码图像。 首先计算包裹相位。 然后通过对格雷码图像的分析，将包裹相位解开成绝对相位。 主函数 (main) 实例化GrayCoding和MultiFrequency类。 生成相应的条纹图像和解码它们。 对于每种方法，读取生成的图像，进行解码操作，并得到相位信息。 功能和应用 这段代码模拟了光学三维测量中常用的相位测量方法。多频外差法能够通过多个频率的相移条纹提取精确的相位信息，而格雷码法则使用格雷码编码来提取相位信息。这些技术广泛应用于工业、医学和科学研究中的三维形貌测量和表面轮廓分析。 分析报告 1. 概述 这段代码实现了两种光学测量技术：多频外差法和格雷码法。这些技术主要用于精确测量物体的三维形状和表面特征。代码使用C++语言编写，并依赖于OpenCV库进行图像处理和矩阵操作。 2. 多频外差法 (MultiFrequency 类) 2.1 生成条纹图像 (GenerateFringe 方法) 目的: 生成用于三维形状测量的多频条纹图像。 实现细节: 定义三个不同的频率比值（70, 64, 59）和固定的条纹宽度（20像素）。 为每个频率生成四个相移图像，共12张图像。 使用余弦函数和相移技术生成条纹图像。 图像保存为位图格式。 2.2 解码 (SolvePhase 方法) 目的: 从多频条纹图像中解码出相位信息，用于后续的三维重建。 实现细节: 计算每个频率的包裹相位。 进行外差操作，结合不同频率的包裹相位。 计算外差相位的波长。 通过外差相位和原始相移相位计算出绝对相位。 3. 格雷码法 (GrayCoding 类) 3.1 生成条纹图像 (GenerateFringe 方法) 目的: 生成结合相移技术和格雷码编码的条纹图像。 实现细节: 生成四步相移条纹图像。 利用预定义的格雷码编码表生成六个格雷码图像。 图像保存为位图格式。 3.2 解码 (SolvePhase 方法) 目的: 从相移和格雷码条纹图像中解码出相位信息。 实现细节: 计算包裹相位。 对格雷码图像进行二值分割。 将格雷码转换为二进制码。 利用格雷码展开包裹相位，得到绝对相位。 4. 主函数 (main) 实例化GrayCoding和MultiFrequency类。 生成相应的条纹图像。 读取图像，进行解码操作，得到相位信息。 5. 应用和重要性 这些技术在工业检测、生物医学成像和科学研究中非常重要。 它们提供了一种非接触式、高精度的方法来测量物体的三维形状和表面特性。 6. 技术挑战和解决方案 多频外差法: 挑战：准确计算多个频率的相位并进行外差。 解决方案：使用精确的数学模型和算法来处理相位计算和外差。 格雷码法: 挑战：将格雷码正确转换为二进制码，并准确解开包裹相位。 解决方案：使用预定义的格雷码表和算法来确保准确转换和相位解包。 7. 结论 这段代码是光学三维测量领域的一个实用示例，展示了如何使用计算机视觉技术和算法来处理复杂的测量任务。通过精确生成和解析条纹图像，它能够提供高精度的测量结果，对于科学和工业应用来说至关重要。

系统由两个核心算法模块（格雷码编码模块和多频外差模块）及主程序组成，能够完成从条纹图像生成到绝对相位计算的完整流程。

核心模块功能

1. 格雷码结合相移法模块（GrayCoding类）

1.1 条纹图像生成

该模块可生成10幅特定模式的条纹图像，包括：

• 4幅相移条纹图像（G1-G4）：基于余弦函数生成，相位依次相差π/2，条纹宽度为20个像素
• 6幅格雷码条纹图像（G5-G10）：采用64位格雷码编码，每20列一个周期，通过内置的6组格雷码编码表生成

图像生成采用公式：G = round(126 + 126 cos(j 2π/P - Δφ))，其中P为条纹宽度，j为列坐标，Δφ为相移量，生成的图像为1000×1000像素的BMP格式文件。

1.2 相位解码流程

输入10幅条纹图像，通过以下步骤计算绝对相位：

1. 计算包裹相位：利用四步相移法，通过反正切函数计算得到包裹相位
2. 格雷码二值化：将6幅格雷码条纹与相移条纹的平均灰度图比较，生成二值图
3. 格雷码转二进制：通过异或运算将格雷码转换为二进制码
4. 相位解包：根据二进制码计算周期数，结合包裹相位得到绝对相位

2. 三频外差法模块（MultiFrequency类）

2.1 条纹图像生成

该模块生成12幅不同频率的相移条纹图像（I1-I12），分为3组不同频率：

• 第一组（I1-I4）：条纹宽度P1=20
• 第二组（I5-I8）：条纹宽度P2=20×70/64
• 第三组（I9-I12）：条纹宽度P3=20×70/59

每组均包含4幅相位依次相差π/2的相移条纹，生成的图像为1000×1000像素的BMP格式文件。

2.2 相位解码流程

输入12幅条纹图像，通过以下步骤计算绝对相位：

1. 计算三组包裹相位：分别对三组四步相移条纹计算得到phi1、phi2、phi3
2. 外差计算：进行三次外差运算，得到phi12、phi23和phi123
3. 计算周期数：基于外差相位计算基础频率条纹的周期数k
4. 求解绝对相位：结合基础包裹相位phi1与周期数k得到绝对相位

主程序功能

main.cpp作为系统入口，实现以下功能：

1. 初始化格雷码模块，生成10幅格雷码相关条纹图像并读取
2. 调用格雷码模块的相位求解函数，计算绝对相位
3. 初始化多频外差模块，生成12幅多频条纹图像并读取
4. 调用多频外差模块的相位求解函数，计算绝对相位

主程序负责协调各模块工作，完成从图像生成到相位计算的完整流程。

技术特点

1. 两种算法各有优势：
   - 格雷码结合相移法：使用额外的格雷码条纹进行相位解包，适用于中小范围测量
   - 三频外差法：通过频率外差实现相位解包，无需额外标记条纹，适用于大范围测量
2. 高精度：通过相移技术和相位解包算法，确保相位测量的高精度
3. 灵活性：可根据实际应用场景选择合适的测量算法

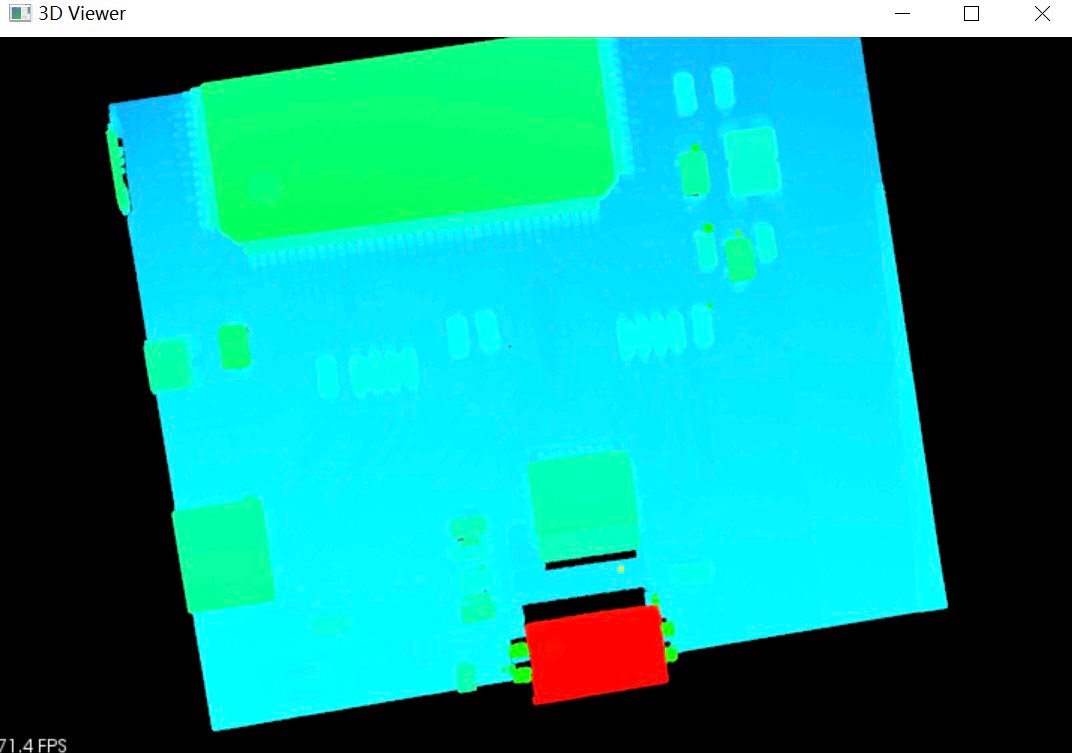

应用场景

本系统可广泛应用于需要高精度相位测量的领域，包括但不限于：

• 三维形貌测量与重建
• 工业检测与质量控制
• 光学计量与精密测量
• 机器视觉与三维传感

使用说明

系统基于OpenCV库开发，需配置相应的开发环境。运行程序后，将在当前目录下生成相应的条纹图像，并计算得到绝对相位数据。如需可视化相位结果，可扩展代码添加相位图显示或保存功能。
