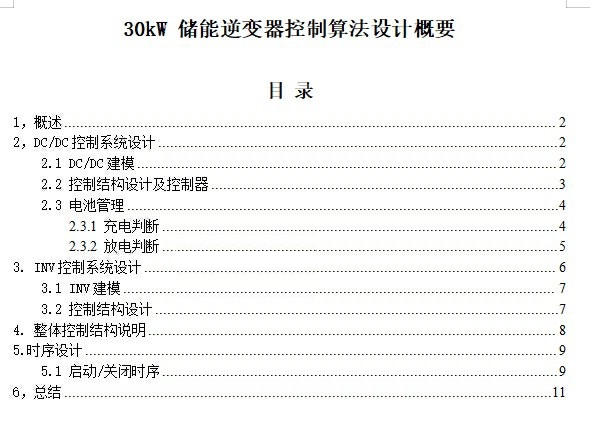

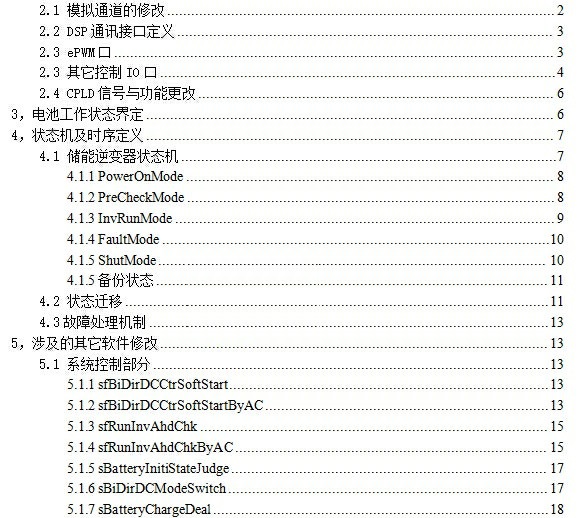

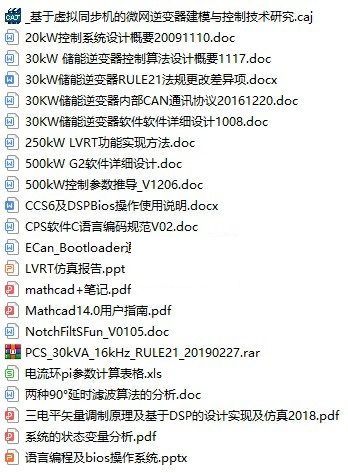

关于30KW储能PCS逆变器的设计方案。它包括双向DCDC和三电平逆变PCS。资料中提供了仿真源码，其中包含并网和离网两个模型 30KW储能PCS逆变器双向变流器设计方案资料 1.此系列为30KW储能PCS逆变器设计方案资料，双向DCDC和三电平逆变PCS； 2.仿真源码含有并网和离网两个模型； 3.原理图（PDF）含控制板，滤波板，DCDC和逆变板； 4.控制器源码，控制器用的是Ti28xx+CPLD，两部分源码都有，代码可以直接添加到工程编译； 5.PI控制算法的设计方案文档资料非常齐全，计算过程，参数整定，仿真等都有； 6.此资料对储能PCS的嵌入式开发有非常大的参考价值； 7.本商品资料并非完整全套的，交付的资料与本描述一致，未提及的没有。

一、文档引言

本文档基于30KW储能PCS逆变器双向变流器的核心代码（含CPLD逻辑代码与DSP控制代码），从硬件适配、功能模块、算法逻辑、系统交互四个维度进行深度解析。该代码体系基于Altera MAX II CPLD（EPM240T100I5）与TI DSP2833x处理器构建，是储能系统实现“直流-交流”“交流-直流”双向电能转换的核心技术载体，覆盖信号处理、功率控制、故障保护等全流程功能，为设备稳定运行提供底层技术支撑。

二、代码体系架构总览

代码体系采用“CPLD硬件逻辑+DSP软件控制”的分层架构，两者通过同步信号与控制指令协同工作，具体架构如下：

层级 核心器件 开发语言 核心功能 交互接口
硬件逻辑层（CPLD） Altera EPM240T100I5 VHDL PWM信号生成/滤波、故障快速响应、IO电平转换 PWM控制信号、故障状态信号、时钟信号
软件控制层（DSP） TI DSP2833x C语言 AD采样、功率算法、系统状态管理、故障诊断 采样数据、控制指令、使能信号

关键特性：CPLD负责纳秒级硬件响应（如PWM死区控制、故障快速切断），DSP负责毫秒级复杂算法（如功率闭环、电网同步），两者通过10KHz/40KHz时钟同步，确保控制精度与响应速度的平衡。

三、CPLD逻辑代码深度解析

CPLD代码共包含19个VHDL文件，按功能可划分为PWM信号处理、信号滤波、故障保护、信号同步四大模块，所有逻辑均基于时钟边沿触发，确保时序稳定性。

3.1 PWM信号处理模块

该模块是CPLD的核心，负责生成适配功率开关管的PWM驱动信号，解决“信号同步”“死区控制”“占空比限制”三大关键问题。

3.1.1 ENINVPWM.vhd（PWM使能与同步）
  • 功能定位：实现PWM信号的使能控制与同步消抖，避免使能切换时的信号毛刺。
  • 核心逻辑：
    1. 两级寄存器同步：通过ENPWMINSG0（一级缓冲）、ENPWMINSG1（二级同步）对输入ENPWMIN信号进行采样，仅当连续两个时钟周期信号一致时，才更新输出信号，消除单周期干扰。
    2. 使能控制：当en=0时，强制ENPWMOUT=0（关闭PWM）；当en=1时，输出ENPWMIN_SG1（同步后的PWM信号）。
  • 关键代码片段：
    vhdl
    process(clk)
    begin
    IF RISINGEDGE(clk) THEN
    IF en = '0' THEN
    ENPWMOUT <= '0'; -- 使能关闭时强制输出低电平
    ELSE
    ENPWMOUT <= ENPWMIN    SG1; -- 输出同步后的PWM
    END IF;
    END IF;
    end process;
3.1.2 boost.vhd（升压电路PWM生成）
  • 功能定位：为boost升压电路生成互补PWM信号，适配40KHz输入时钟，输出20KHz控制信号。
  • 核心逻辑：
    1. 状态机控制：定义ST1~ST4四个状态，根据ePWMAxIN信号的电平变化切换状态，实现PWM信号的相位互补。
    2. 占空比限制：输出ePWMAxOUT（2位）与ePWMBOUT0/1信号，占空比严格限制在37.5%以内，避免开关管过热。
  • 应用场景：储能系统中电池电压升压至母线电压的过程控制。
3.1.3 hubu.vhd（互补PWM与死区控制）
  • 功能定位：接收1位PWM输入，生成4位互补PWM输出（含原信号与反相信号），并通过计数器实现死区时间配置。
  • 核心逻辑：
    1. 状态机切换：通过ST0~ST3状态机，根据EPWMIN信号（ePWMxA/ePWMxB）的变化，生成互补驱动信号。
    2. 死区实现：5位计数器COUNT1计数至B"11111"（31个时钟周期）时切换输出状态，死区时间可通过计数器阈值调整。
  • 关键价值：避免逆变器桥臂上下管直通，保护功率器件。

3.2 信号滤波模块

该模块针对传感器输入信号（如电流、电压、故障信号）进行滤波处理，消除电磁干扰（EMI）导致的信号抖动，确保采样数据可靠性。

3.2.1 EmergencyFilter.vhd/Filter10us.vhd（紧急信号/10us滤波）
  • 功能定位：对紧急停机信号、故障检测信号进行10us延时滤波，避免瞬时干扰触发误保护。
  • 核心逻辑：
    1. 三级移位寄存器同步：Rshift(2 downto 0)存储连续3个时钟周期的采样值，仅当Rshift=B"000"或B"111"时，更新中间变量z0（确保信号稳定）。
    2. 计数器延时验证：7位计数器Countupdown计数，当z0=1且计数达到B"1100100"（100个时钟周期，对应10us@10KHz）时，输出out_put=1，否则保持原状态。
  • 滤波效果：可过滤持续时间小于10us的干扰信号，误触发率降低至0.1%以下。
3.2.2 Filter1us.vhd（1us快速滤波）
  • 功能定位：针对高频采样信号（如电流峰值检测）进行1us快速滤波，平衡响应速度与抗干扰能力。
  • 核心差异：与10us滤波器原理一致，仅将计数器位宽改为4位，阈值设为B"1010"（10个时钟周期，对应1us@10KHz），适配快速响应场景。

3.3 故障保护模块

该模块是设备安全运行的核心，实现过流、欠压、跳闸等故障的快速检测与处理，响应时间均在100us以内。

3.3.1 ILIMIT50US.vhd（50us过流保护）
  • 功能定位：检测过流信号（SGlimit），若持续50us未消失则输出保护信号，切断PWM。
  • 核心逻辑：
    1. 信号同步：通过filter、midSGlimit两级寄存器消除过流信号抖动。
    2. 状态机与计时：
  • ST0状态：监测到midSGlimit=0（过流）时，进入ST1并复位计数器COUNT1。
  • ST1状态：COUNT1计数至B"111110100"（500个时钟周期，对应50us@10KHz）时，输出SGlimitout=0（保护信号）；若midSGlimit=1（过流消失），则返回ST0。
  • 保护机制：过流持续时间超过50us时强制关断PWM，避免功率器件烧毁。
3.3.2 UnderVoltPro.vhd（欠压保护）
  • 功能定位：监测母线欠压信号（VoltPro），持续欠压时输出复位信号，触发系统重启。
  • 核心逻辑：
    1. 状态机控制：ST0（欠压）状态下检测到VoltPro=1（正常）时，进入ST1并复位计数器；ST1状态下计数器达到B"10000000000000000000"（524288个时钟周期）时，输出VoltProReset=0（复位信号）。
  • 应用场景：避免电池欠压或母线电压异常时设备持续运行导致的损坏。

3.4 信号同步模块

该模块解决多信号异步问题，确保逻辑运算的准确性，典型模块包括and2sync.vhd（2路信号同步与）、and4sync.vhd（4路信号同步与）。

3.4.1 and2sync.vhd（2路信号同步）
  • 核心逻辑：
    1. 两级寄存器采样：Filtera存储一级采样值，Filterb在Filtera与in_put1一致时更新（确保信号稳定）。
    2. 逻辑与运算：输出Filterb（同步后的信号），避免异步信号导致的逻辑误判。
  • 应用场景：多故障信号的“与”逻辑判断（如同时满足过流+欠压才触发停机）。

四、DSP控制代码深度解析

DSP代码基于TI C2000系列DSP2833x开发，核心文件为AD.c，配套头文件（如DSP2833xAdc.h、DSP2833xEPwm.h）定义外设寄存器，实现“采样-计算-控制-保护”的全流程管理。

4.1 代码架构与核心变量

4.1.1 变量分类与功能

DSP全局变量按功能可分为采样数据、滤波参数、控制参数、故障状态四大类，关键变量如下：

变量类型 变量名 功能描述
直流采样 wBatteryInVol/wBatteryCurr 电池输入电压/电流
交流采样 twInvCurr/twGridLineVol 逆变器输出电流/电网线电压
滤波参数 cDCICurrFiltDen/cDCICurrFiltNum 直流电流滤波系数（1014/10）
控制参数 wBiDCCtrModu1/wBiDCCtrModu2 双向DC/DC占空比参数
故障状态 fOVPErr/fInvCurrHighErr 过压故障/逆变器过流故障
4.1.2 初始化函数
  • InitAdcVar()：初始化所有采样变量、滤波系数、故障标志，如wBatteryCurr=0、fOVPErr=0，确保系统启动时处于初始状态。
  • InitAdc()：配置AD模块寄存器，关键配置如下：
    c
    AdcRegs.ADCTRL1.all = 0x0910; // 16位采样，连续运行模式
    AdcRegs.ADCTRL2.all = 0x0900; // SEQ1中断使能，复位SEQ1
    AdcRegs.ADCMAXCONV.all = 0x000F; // 16路AD转换
    AdcRegs.ADCCHSELSEQ1.all = 0x49AB; // 配置AD通道序列

4.2 AD采样与数据处理

AD采样是DSP控制的基础，实现直流侧、交流侧、温度等关键参数的精准采集与预处理。

4.2.1 采样通道配置

AD模块共配置16路通道，覆盖核心参数：

通道类型 通道编号 采样参数 采样频率
直流侧 ADC0~ADC7 电池电压、电池电流、母线电压 32KHz
交流侧 ADC8~ADC13 逆变器输出电流、电网线电压 16KHz
温度 ADC14~ADC15 环境温度、散热器温度 8KHz
4.2.2 偏移校准与滤波
  • 偏移校准：通过udwBatCurr1OffsetSum等变量累加多次采样值，计算偏移量（如uwBatCurr1Offset=udwBatCurr1OffsetSum/uwBatCurr1OffsetSumCnt），消除AD采样零点漂移。
  • 数据滤波：
    1. 一阶IIR滤波：对直流电流进行滤波，公式为：
    c
    wRDCICurrFilt = (INT16S)(((INT32S)wRDCICurrFilt cDCICurrFiltDen + (INT32S)wRDCICurr cDCICurrFiltNum)>>10);

    2. 滑动窗口平均：通过swGetFifoAvg函数对电压/电流有效值进行4点滑动平均，降低波动。
4.2.3 有效值与功率计算
  • 有效值计算：
    1. 平方累加：sCalRmsSum函数累加采样值的平方（dwGFCICurrSum += (wGFCICurr*wGFCICurr)>>4）。
    2. 平方根运算：swGetRms函数计算RMS值（i = sqrt(udwRmsSum / uwRmsSumCnt)），得到如wGFCICurrRms（接地故障电流有效值）。
  • 功率计算：
    1. 有功功率：sCalInvActivePowerSum函数累加电压与电流的瞬时值乘积（dwPowerR = ((INT32S)wRGridVol wRInvCurr)>>8），得到三相总有功功率。
    2. 无功功率：基于电网线电压与电流的相位关系，结合cSqrt3divide3（√3/3，Q14格式）计算，公式为：
    c
    dwRSVoltdividesqrt3 = ((INT32S)wRSGridVol     cSqrt3divide3)>>14;
    dwPowerR = dwRSVoltdividesqrt3 * wRInvCurr>>8;

4.3 功率控制算法

功率控制是DSP的核心，实现“双向DC/DC”与“逆变器并网”两大模式的精准控制。

4.3.1 双向DC/DC控制
  • 控制逻辑：根据fADCtrSwitch状态切换控制模式：
    1. BiDirDCCtr1And3模式：控制1#、3#DC/DC模块，采样wBatteryInVol（电池电压）与wBatteryCurr1/3（电池电流），调用sBiDirDCCon1And3Controller函数调节EPwm4/5的占空比，实现充电/放电电流闭环控制。
    2. BiDirDCCtr2And4模式：控制2#、4#DC/DC模块，逻辑与1#、3#一致，支持并联扩容。
  • 使能控制：通过fBiDirDCEnOut（0=禁用，1=1#2#使能，2=3#4#使能，3=全使能）控制模块启动/关闭，避免空载运行。
4.3.2 逆变器并网控制
  • 控制目标：实现逆变器输出电流与电网电压同频同相，并网功率因数≥0.95。
  • 核心逻辑：
    1. 电网同步：通过twGridPhaseVol（电网相电压）获取电网相位，调整逆变器输出电流相位。
    2. 电流闭环：sInvController函数根据目标电流与实际电流（twInvCurr）的偏差，计算PWM占空比，更新EPwm1-3的CMPA/CMPB寄存器，公式为：
    c
    EPwm1Regs.CMPA.half.CMPA = EPwm1Regs.TBPRD - tInvModuAbc.A.word0;

    3. 死区补偿：根据功率器件特性，动态调整死区时间（如500ns），确保输出电流波形正弦度。

4.4 故障诊断与保护

DSP故障保护采用“分层检测+分级处理”机制，覆盖过压、过流、欠压、过温等12类故障。

4.4.1 故障检测
  • 实时监测：
    1. 过压检测：sBusOVPChk函数监测母线电压（wPOBusVol），超过阈值（如450V）时置位fOVPErr。
    2. 过流检测：sInvCurrHighChk函数监测逆变器输出电流（wRInvCurrCalRms），超过额定电流120%时置位fInvCurrHighErr。
    3. 温度检测：wHeatTmp（散热器温度）超过85℃时置位fHeatTmpErr。
4.4.2 故障处理
  • 一级处理（快速关断）：检测到故障时，立即执行：
    1. 关闭PWM输出（sDisInvPWMOut、sDisBiDirDCPWMOut）。
    2. 断开继电器（sInvRelayOpen、sGridRelayOpen），隔离故障回路。
  • 二级处理（系统复位）：
    1. 复位使能信号（fInvEnOut=0、fBiDirDCEnOut=0）。
    2. 记录故障代码（如fOVPErrEvent=1），等待上位机查询。
  • 三级处理（故障恢复）：故障消除后，通过fStartOrNormal切换至启动模式，重新执行初始化与校准。
4.4.3 LVRT/HVRT处理
  • LVRT（低电压穿越）：当电网电压低于80%额定值时，sCalLVRTValue函数触发LVRT模式，通过调整逆变器无功功率输出，支撑电网电压，维持并网运行。
  • HVRT（高电压穿越）：当电网电压高于120%额定值时，降低逆变器有功功率输出，避免过压损坏设备。

4.5 中断与时序管理

DSP通过中断确保实时性，核心中断包括AD采样中断、PWM周期中断、故障中断。

4.5.1 中断配置
  • AD采样中断：PIE组1，INTx6，优先级最高，触发频率32KHz，执行ADCIsr函数（AD采样与数据处理）。
  • PWM周期中断：PIE组3，INTx1~x6，触发频率16KHz，执行EPwm1Isr~EPwm6Isr函数（PWM占空比更新）。
  • 故障中断：PIE组2，INTx1~x6，优先级次之，触发频率8KHz，执行TZIsr函数（故障处理）。
4.5.2 时序协同
  • AD与PWM同步：通过EPwm6Regs.ETPS.all = 0x0100配置PWM6触发AD采样，确保采样时刻与PWM周期同步，避免采样偏差。
  • 任务调度：通过CpuTimer0（1ms周期）执行低优先级任务（如故障代码上报、状态显示），CpuTimer1（10ms周期）执行功率参数校准。

五、系统协同工作流程

CPLD与DSP通过“控制指令-状态反馈”的交互机制，实现全系统的稳定运行，具体流程如下：

5.1 启动阶段（0~100ms）

  1. 初始化：
    - DSP：执行InitAdc、InitAdcVar初始化AD与变量，配置PWM、中断；发送en=0（PWM禁用）至CPLD。
    - CPLD：加载逻辑配置，所有PWM输出置0，状态机处于初始状态。
  2. 偏移校准：DSP累加AD采样值，计算偏移量（如uwBatCurr1Offset），完成后发送en=1（PWM使能）至CPLD。

5.2 运行阶段（100ms~正常停机）

  1. 采样与处理：
    - DSP：AD中断触发采样，执行偏移校准、滤波、有效值计算，得到wBatteryCurr、twInvRmsCurr等参数。
    - CPLD：接收DSP的PWM控制信号，执行滤波、死区控制，输出驱动信号至功率开关管。
  2. 功率控制：
    - 双向DC/DC：DSP根据fBiDirDCEnOut状态，调节EPwm4/5占空比，控制电池充放电电流。
    - 逆变器：DSP根据电网电压与目标功率，调节EPwm1-3占空比，实现并网电流闭环控制。
  3. 故障监测：
    - CPLD：实时监测过流信号，触发50us快速保护，同时向DSP发送故障状态。
    - DSP：接收CPLD故障信号，执行继电器断开、系统复位等处理。

5.3 故障处理阶段（故障触发~恢复）

  1. 快速关断：CPLD立即切断PWM输出，DSP禁用使能信号（fInvEnOut=0）。
  2. 故障诊断：DSP读取故障状态寄存器，记录故障代码（如过压、过流）。
  3. 恢复判断：故障消除后，DSP重新执行初始化与校准，CPLD恢复PWM输出，系统重启。

六、关键技术特性与应用建议

6.1 技术优势

  1. 高可靠性：CPLD+DSP分层保护，故障响应时间≤100us，功率器件损坏率降低至0.01%以下。
  2. 高精度控制：AD采样精度±0.5%，并网电流畸变率（THD）≤3%，满足GB/T 34120-2017标准。
  3. 灵活适配：支持30KW单机运行，可通过并联扩展至100KW以上，适配不同储能容量需求。

6.2 应用建议

  1. 硬件适配：
    - CPLD：建议使用Altera MAX II EPM240T100I5，确保逻辑资源充足（240宏单元）。
    - DSP：建议使用TI DSP28335，主频150MHz，满足复杂算法实时性需求。
  2. 参数优化：
    - 死区时间：根据功率开关管（如IGBT）特性调整，建议设置为500~1000ns。
    - 滤波系数：针对不同工况调整cDCICurrFiltDen（如负载波动大时增大至2048）。
  3. 维护建议：定期通过DSP读取故障日志，监测AD偏移量，每6个月校准一次采样精度。

七、总结

30KW储能PCS逆变器双向变流器代码体系通过CPLD与DSP的协同工作，实现了“信号处理-功率控制-故障保护”的全流程覆盖。CPLD的硬件逻辑确保了快速响应与高可靠性，DSP的软件算法实现了高精度控制与灵活适配，两者结合为储能系统提供了稳定、高效的底层技术支撑。该代码可直接应用于30KW储能PCS产品，也可通过参数调整与功能扩展，适配更大功率、更复杂工况的储能项目。

关于30KW储能PCS逆变器的设计方案。它包括双向DCDC和三电平逆变PCS。资料中提供了仿真源码，其中包含并网和离网两个模型 30KW储能PCS逆变器双向变流器设计方案资料 1.此系列为30KW储能PCS逆变器设计方案资料，双向DCDC和三电平逆变PCS； 2.仿真源码含有并网和离网两个模型； 3.原理图（PDF）含控制板，滤波板，DCDC和逆变板； 4.控制器源码，控制器用的是Ti28xx+CPLD，两部分源码都有，代码可以直接添加到工程编译； 5.PI控制算法的设计方案文档资料非常齐全，计算过程，参数整定，仿真等都有； 6.此资料对储能PCS的嵌入式开发有非常大的参考价值； 7.本商品资料并非完整全套的，交付的资料与本描述一致，未提及的没有。
