我的模型到底是怎么渲染到屏幕上的？？？

以《原神》雷电将军模型为例，从双击游戏图标到屏幕显示

一、前期准备：CPU / 内存 / GPU 的分工（游戏启动阶段）

CPU 干活：加载雷电将军的 3D 模型文件（顶点坐标、法线、UV）、贴图（皮肤 / 衣服纹理）、Shader 程序，同时设置摄像机视角（比如你操控的视角）、灯光（场景里的阳光 / 月光）。

内存干活：把模型、贴图、Shader 这些数据临时存起来，方便 CPU/GPU 快速读取（比硬盘快 100 倍）。

CPU 给 GPU 下指令：“把雷电将军的模型数据传给你，按这个 Shader 的规则渲染到屏幕上！”

二、核心步骤 1：空间变换（把 3D 模型 “拍” 成 2D 雏形）

雷电将军的模型顶点一开始在模型空间（以模型自身为中心），要先经过 4 次坐标变换，才能到屏幕上的像素位置：

模型变换：模型空间 → 世界空间（把雷电将军放到璃月港的场景里，确定她在世界中的位置）。

视图变换：世界空间 → 摄像机空间（以你的游戏视角为中心，相当于 “用相机对准她”，视野是金字塔形状的视锥体）。

投影变换：摄像机空间 → 裁剪空间（把不规则的视锥体 “拉成” 规则的长方体，GPU 能快速判断：哪些顶点在视野内、哪些要裁掉）。

视口变换：裁剪空间 → NDC 空间（-1~1 的标准立方体）→ 屏幕空间（映射成显示器的像素坐标，比如她的头顶对应屏幕 (500,200) 像素）。

关键：这 4 次变换主要在顶点着色器里完成，Shader 代码控制变换规则。

三、核心步骤 2：GPU 渲染流水线（把 “雏形” 变成屏幕上的像素）

GPU 拿到变换后的顶点数据，按固定流水线处理：

1. 顶点着色器

输入：雷电将军的顶点数据（坐标、法线、UV）。

处理：完成上面的 4 次空间变换，还能加动画（比如她挥刀的动作）。

输出：变换后的顶点坐标（屏幕空间）+ 顶点属性（法线、UV 等）。

2. 图元装配

把顶点拼成三角形（3D 模型的基本单位），比如她的衣服由几千个三角形组成。

3. 前期剔除（减少无效计算）

背面剔除：把背对摄像机的三角形（比如她后背看不到的衣服三角）直接丢掉。

视锥体裁剪：把视野外的三角形（比如她脚边超出屏幕的部分）裁掉。

4. 光栅化（找像素 + 填属性）

第一步：判断每个三角形盖住了屏幕上哪些像素（比如她的脸盖住了 (490,180)~(510,220) 的像素）。

第二步：对每个像素插值计算属性（比如从顶点的颜色 / UV / 深度，算出每个像素的颜色倾向、贴图位置、离镜头的距离）。

输出：一堆 “片段”（像素候选，带颜色、深度、UV 等属性）。

5. 片段着色器

输入：光栅化生成的片段。

处理：按 Shader 规则计算最终颜色（比如采样皮肤贴图、计算阳光照在脸上的高光、加雷元素特效）。

输出：每个片段的最终颜色（比如她的瞳孔是紫色 #660099）。

6. 测试与混合（筛选有效像素）

深度测试（Early-Z 提前做）：如果某个片段被前面的物体挡住（比如她的手挡住了身体），直接丢掉，不画。

Alpha 测试：如果片段是透明的（比如她的头发丝），提前丢掉，减少计算。

混合：透明部分（比如雷元素特效）和背景混合，算出最终颜色。

7. 帧缓存

把通过测试的像素颜色存到帧缓存里（相当于 “画到临时画布上”）。

8. 输出到屏幕

显卡把帧缓存里的像素数据传给显示器，你就看到了屏幕上的雷电将军！

四、性能优化（让渲染更快）

GPU 会在上述步骤中做优化，避免卡顿：

减少图元：远处的雷电将军用 LOD 模型（三角形数量减半）。

减少片段：Early-Z 提前丢被挡住的像素，不进片段着色器。

并行计算：GPU 按 2×2 像素块批量算，不是一个像素一个算。

简化 Shader：减少片段着色器的计算（比如关闭复杂的光影特效）。

五、Shader 的核心作用

整个流程中，Shader 是 “规则制定者”：

顶点着色器：决定模型的位置 / 形状（比如让雷电将军变大 / 变小）。

片段着色器：决定像素的颜色 / 特效（比如让她的衣服发光、变成红色）。

材质：Shader 的 “实例化”（比如给同一个 Shader 调不同参数，做出 “普通衣服” 和 “雷电特效衣服” 两种材质，绑到模型上就有不同效果）。

总结（一句话记全流程）

你的 3D 模型先由 CPU 加载数据并传给 GPU，经过 4 次空间变换把 3D 顶点转成屏幕像素坐标，再通过 GPU 渲染流水线（顶点着色器→图元装配→剔除→光栅化→片段着色器→测试混合），最终把三角形变成带颜色的像素存入帧缓存，输出到屏幕；Shader 控制 “怎么变、怎么上色”，各种剔除 / Early-Z 优化让这个过程更快。

关键要点

空间变换的核心是把 3D 模型映射到 2D 屏幕像素，裁剪空间是为了 GPU 高效裁剪。

光栅化是 “找像素 + 填属性”，片段着色器是 “算最终颜色”。

所有优化的核心：早剔除无效图元 / 片段，减少 GPU 的无用计算。

正文开始！！！

渲染流水线概念

3D图形渲染完整流水线

第一部分：空间魔术 —— 3D到2D的“拍摄”过程

第二部分：填色游戏 —— 从“形状”到“像素”

第三部分：让画面“活”起来 —— 着色的把戏

摄像机空间（观察空间 View Space）

裁剪空间（Clip Space）

4.屏幕空间

视口变换是如何将NDC空间映射到屏幕空间的？

渲染流水线概念

显卡怎么把 3D 模型变成屏幕上一张图的全过程

3D图形渲染完整流水线

渲染的本质，是把一堆数学描述的3D数据，变成一个能让你大脑觉得“真实”或“可信”的2D图片。

实现这个“骗局”，要解决三个根本矛盾：

3D到2D的矛盾：如何把三维空间里的东西“拍”到二维屏幕上，还要有立体感？
连续到离散的矛盾：模型是连续的曲面，屏幕是离散的像素点，怎么对应？
无限细节与有限算力的矛盾：现实世界无限复杂，显卡算力有限，怎么办？

第一部分：空间魔术 —— 3D到2D的“拍摄”过程

搭建舞台（世界空间）：

你在做什么：把各种模型（房子、小人、树）摆在一个巨大的虚拟三维舞台（世界坐标系）上，定好各自的位置、大小、朝向。

背后逻辑：建立一个统一的参考系，让所有物体都知道彼此的关系。这是“全局”视角。

架设摄像机（视图空间）：

你在做什么：把摄像机摆在某个位置，对准某个方向。从现在开始，你不再关心舞台的绝对坐标，只关心从摄像机看过去，东西是什么样子。

背后逻辑：进行“视图变换”。把所有物体的坐标，从“世界坐标”重新计算为相对于摄像机（原点）的“本地坐标”。这是从“上帝”视角切换到“玩家”视角的关键一步。

选择镜头和构图（投影与裁剪）：

广角还是长焦？：你用“投影矩阵”来模拟镜头。透视投影（近大远小，有灭点）模拟人眼/相机；正交投影（无大小变化）常用于CAD或2D游戏。

取景框在哪？：你不可能拍下整个宇宙，所以定义一个“视锥体”——一个被近、远裁剪平面和视角范围切割出的金字塔形空间。只处理这个空间里的东西，外面的全部扔掉。这是最重要的性能优化之一，叫“视锥体剔除”。

冲印照片（屏幕映射）：

你在做什么：经过投影，所有物体都被“压扁”到了一个标准的2D矩形里（范围是-1到1）。现在，你把这张“标准底片”缩放、平移，对应到最终屏幕的像素分辨率上。

背后逻辑：得到一个从3D世界到2D屏幕像素位置的数学映射关系。到这里，所有3D位置信息都已经转换成了2D屏幕上的“大概位置”。

第二部分：填色游戏 —— 从“形状”到“像素”

“点阵化”形状（光栅化）：

你在做什么：把连续的三角形（所有3D模型的基石）边界，分解成一个个离散的屏幕像素格子。判断“哪些像素的中心点落在这个三角形内部”。

背后逻辑：这是用离散逼近连续的核心算法。硬件有极其高效的电路（扫描线算法等）并行处理海量三角形。每个被覆盖的像素生成一个片元（你可以理解为“候选像素”，带有颜色、深度、纹理坐标等信息）。

解决“谁在前谁在后”的问题（深度测试/Z-Buffer）：

核心矛盾：多个三角形的片元可能投影到同一个像素位置，该显示哪个？

天才的解决方案：为每个像素点额外开辟一块内存，不存颜色，只存一个数字——深度值（Z值），代表这个像素点对应的物体离摄像机的距离。

工作流程：当一个新的片元要写入某个像素时：

先看这个像素原来记录的深度值（之前最近物体的距离）。

再看新片元的深度值（当前物体的距离）。

“谁近，谁赢”：如果新片元更近，就用它的颜色覆盖像素颜色，并更新深度值为新值；如果更远，就默默丢弃。

为什么是“天才”：这个方法无需对物体进行从后往前的排序，可以以任何顺序处理三角形，硬件并行度极高，是实时图形的基石技术。

第三部分：让画面“活”起来 —— 着色的把戏

现在每个像素都知道该显示哪个三角形了，但颜色是单调的。怎么让它看起来有质感、有光影？

“查表”艺术（纹理映射）：

你在做什么：每个片元不仅知道自己的屏幕位置，还通过插值得到了一个“纹理坐标”（UV坐标），就像一张“寻宝图”。

背后逻辑：拿着这个坐标，去一张巨大的、预先画好的图片（纹理贴图）里查找对应的颜色。这张图可以模拟木纹、砖墙、皮肤等一切表面细节。这是用极低的多边形+高分辨率贴图，来模拟高精度模型的“障眼法”。

光影魔术（着色计算）：

你在做什么：在片元着色器中，结合纹理颜色、法线方向、光源信息、观察方向，计算最终颜色。

核心把戏：

法线贴图：不增加任何多边形，只通过改变每个像素点的“法线方向”，让一个平坦的表面看起来有凹凸不平的细节光影。

PBR（基于物理的渲染）：用一套符合物理规律的数学模型（如BRDF），计算光在不同材质（金属、布料、塑料）上的反射、折射、散射，让结果无比真实可信。它的核心是“欺骗”变得有章可循，遵循物理规律，效果更统一可控。

为什么要在像素级做？：在顶点级计算光照再插值，在多边形少的地方会露出破绽（如马赛克状光影）。在像素/片元级计算，无论多边形多少，每个像素都有独立、精确的光影，质量极高。这是性能（顶点着色）与质量（片元着色）的经典权衡。

需要注意的、容易误解的“点”

“渲染管线是线性的”是错的：现代GPU是大规模并行流水线。当顶点着色器在处理第100个三角形时，片元着色器可能在处理第1个三角形生成的像素。它不是等一步全部做完再做下一步。

深度测试在片元着色之后？不一定！：为了性能，现代GPU有“提前深度测试”。如果一个片元确定会被前面物体遮挡，GPU会尽早将其丢弃，避免执行昂贵但无用的片元着色计算。这是关键的优化。

CPU和GPU的分工是性能生命线：CPU擅长逻辑复杂、串行任务（决定画什么，准备数据），GPU擅长数学简单、海量并行任务（处理顶点和像素）。瓶颈往往在它们的通信上。一次DrawCall（CPU让GPU画一个东西）就是一次通信，通信次数太多，CPU就忙不过来了，GPU却在“饿肚子”。这就是为什么游戏要尽量减少绘制调用，合并物体。

“实时”与“离线”的根本区别：游戏是“实时渲染”，要求至少每秒30/60帧。这意味着每帧必须在33或16毫秒内完成所有计算。所以必须用各种“骗术”（预计算光照、简化模型、LOD）来保证速度。而电影是“离线渲染”，一帧可以花几个小时，可以用物理上绝对精确但极慢的算法（如路径追踪）。

补充的几个“为什么”

为什么一定是三角形？

三角形是最简单的多边形，其关键特性是：三个点永远唯一确定一个平面。这意味着三角形内部任意一点的属性（颜色、深度）都可以通过其三个顶点的属性线性插值得到，且结果确定、无歧义。四边形或其他多边形则可能发生扭曲（不共面），给插值和光栅化带来巨大麻烦。三角形是复杂曲面离散化的“原子”，稳定且高效。

“视图变换”更深层的天才之处：

将坐标系原点移到摄像机。它的精妙在于，变换后，深度（Z值）直接代表了到摄像机的距离，这为后续的深度测试（Z-Buffer）提供了完美的数据基础。整个流水线的很多步骤都依赖这个“以摄像机为中心”的坐标系。

“视锥体剔除”的局限性：

需要知道，这只是“粗剔除”。一个物体在视锥体内，不代表它完全可见。它可能被其他物体挡住（遮挡剔除），或者其背面朝向我们（背面剔除）。现代引擎在CPU端有更复杂的算法（如层次Z缓冲、软件遮挡剔除）来提前丢弃更多不可见物体，减少GPU的无用功。剔除是实时渲染性能的头等大事。

Z-Buffer的“阿喀琉斯之踵”：

Z-Buffer是天才，但也有问题。它存储的是非线性的深度值（通常是在投影变换后，经过1/z映射的值），这导致近处的深度精度很高，远处的精度很低。这就是为什么在超大场景中，远处物体会出现“Z-fighting”（深度冲突闪烁）。解决方案是精心设置近、远裁剪平面的距离，让精度分布更合理。

【“阿喀琉斯之踵” 是一个著名的希腊神话典故，用来比喻一个强大事物身上唯一的、致命的弱点。

典故来源：英雄阿喀琉斯出生时被母亲提着脚踝浸入冥河，使他全身刀枪不入，唯独被手握着的脚踝没有沾到河水。这处脚踝就成了他唯一的弱点。在特洛伊战争中，他被敌人一箭射中脚踝而亡。】

“着色”的终极目标与妥协：

要理解，实时渲染的着色永远在物理正确性和艺术可控性之间做权衡。PBR提供了一套物理上可信的参数（金属度、粗糙度），但艺术家仍可调节它们来达到想要的风格化效果。它不是追求绝对物理正确（那是离线渲染的路径追踪），而是追求视觉上的一致性和可预测性。

现代管线早已不“固定”：

你提到GPU是并行流水线，非常对。现代图形API（Vulkan, DX12）更进一步，它们暴露的是可编程、可重配置的流水线。开发者可以绕过传统固定管线的某些阶段，甚至改变执行顺序（如计算着色器先行处理），以获得极致性能。但你的比喻依然是理解其基础工作原理的最佳方式。

最大的“骗局”——人眼和大脑：

渲染技术能成功的根本前提，是你提到的“欺骗你的眼睛”。人眼视觉系统有大量“缺陷”：对边缘和对比度敏感，对绝对亮度和颜色不敏感，有视觉暂留……渲染技术大量利用这些特点。例如，屏幕空间环境光遮蔽 模拟了缝隙的阴影，即使不物理准确，人眼也会觉得场景更扎实，因为大脑“脑补”了细节。

对整个场景进行预先设置（如摄像机视角，灯光设置）——>

基于摄像机视角检测场景中所有物体的可见性——>

设置物体的渲染状态——>

向渲染API提交几何体数据（三角形的顶点数据，如顶点坐标、法线向量、UV）——>

将顶点坐标从模型空间变换到摄像机空间，并且同时进行顶点光照计算——>

剔除掉背对着摄像机的三角形，变换到裁切空间，将视锥体之外的部分裁切掉——>

剩余会通过投影从三维变为平面，输出到屏幕空间中——>

光栅化阶段——>

计算每个像素的颜色，并把颜色信息输出到屏幕上

空间变换

1.模型空间(本地空间)与世界空间

物体的顶点数据最开始是以模型空间作为参考进行描述的。

如果描述的是不同物体之间的相对位置，则需要使用一个共同的坐标空间，这个共同的坐标空间被称为世界空间。

而把顶点坐标从模型空间转变为世界空间的过程称为模型变换，需要使用模型变换矩阵

2.摄像机空间（观察空间）

引擎在进行渲染的时候是以摄像机作为观察视角的，就像是人的眼睛

将世界空间中的物体转换到摄像机空间中，这个转换的过程称为视变换

3.裁切空间

裁切就是在摄像机视锥体的边界上对几何体进行切割，然后将视锥体范围外的几何体丢弃的过程

摄像机的视锥体决定了摄像机可以看到的区域

将顶点坐标变换到裁剪空间再进行裁切，这个变换过程叫作投影变换，需要使用裁切矩阵（投影矩阵）

注意：这个过程虽然被称为投影变换，但是几何体在裁切空间中其实没有进行投影，该操作只是为了接下来的投影操作提前做好准备

真正做的事

你用投影矩阵把顶点从观察空间转到裁剪空间，此时只干了两件事：

把视锥体（金字塔形状）拉伸 / 压缩成长方体

让每个顶点的坐标满足：−w≤x≤w,−w≤y≤w,−w≤z≤w这样 GPU 就能非常简单地判断顶点在不在视锥里，从而做裁剪。

重点：为什么说 “还没有真正投影”？

真正的投影，是指：

把 3D 点变成 2D 屏幕点

把立体压扁到平面

而裁剪空间里还没做这一步！裁剪空间仍然是 4D 齐次坐标，仍然是立体空间，只是被矩阵变形了，方便裁剪。

顶点在裁剪空间中主要做了以下事情：

1）计算顶点坐标的w分量，用于接下来的透视除法

什么是 w？

在摄像机空间里，顶点是 (x,y,z)，是普通 3D 坐标。乘上投影矩阵后，变成：(x_clip, y_clip, z_clip, w)这里的 w 不是随便算的，它约等于摄像机空间里的 z（深度）。

2）对摄像机的视锥体进行不均等缩放，使视锥体的梯形结构变成正方体

摄像机空间里的视野是什么形状？

是一个金字塔被削掉尖：平截头体（视锥体）

近平面小

远平面大

整体是梯形、锥形、不规则

GPU 讨厌不规则形状

因为：

锥形不好判断点在不在里面

不好裁剪三角形

不好做插值

所以投影矩阵干了一件事：

不均匀拉伸 / 缩放

远处的部分：往中间挤一挤

近处的部分：基本不动

最后把：锥形（梯形） → 拉成一个标准正方体

这个正方体就是裁剪空间的范围：−w≤x≤w,−w≤y≤w,−w≤z≤w

这句话到底什么意思？

投影矩阵不是均匀放大缩小，而是远处压缩得多、近处压缩得少，把原本一头大一头小的锥形视野，强行变成对称、规整的正方体，让 GPU 能超级简单地做裁剪。

裁剪空间和摄像机空间的区别？

摄像机空间 = 以相机为原点的真实 3D 世界
裁剪空间 = 为了裁剪、为了 GPU 方便算，变形后的 3D 空间

它们都是 3D（齐次 4D），只是坐标系不一样、用途不一样。

摄像机空间（观察空间 View Space）

怎么来的？

把世界坐标，用视图矩阵（View Matrix） 变换过来。

特点：

原点在摄像机位置

坐标轴：

Z 轴：朝向摄像机看的反方向（看向屏幕外）

X 轴：右

Y 轴：上

这是一个正常、直观的 3D 空间

可见范围是一个金字塔：视锥体

缺点：

视锥体是棱锥，形状不规则，GPU不好直接做裁剪。

没法直接判断一个点 “在不在屏幕里”。

裁剪空间（Clip Space）

怎么来的？

在摄像机空间基础上，再乘一个投影矩阵（Projection Matrix） 得到。

特点：

它把视锥体（金字塔） 给拉伸、压缩成一个规则的长方体

坐标变成 齐次坐标 (x, y, z, w)

裁剪规则变得超级简单：−w≤x≤w,−w≤y≤w,−w≤z≤w满足就在视锥内，不满足就裁掉。

作用只有一个：

方便 GPU 做裁剪！

空间	从哪来	形状	目的	是否直观
摄像机空间	世界坐标 × 视图矩阵	正常 3D 空间，视锥体是金字塔	让物体以相机为中心，方便观察、计算光照	非常直观
裁剪空间	摄像机空间 × 投影矩阵	被矩阵扭曲过的 3D 空间	只为了方便裁剪，把不规则锥体变成长方体	不直观

4.屏幕空间

屏幕空间 = 以像素为单位、对应你显示器屏幕的 2D 坐标空间。

首先将顶点的x,y,z坐标分别除以w分量，得到标准化的设备坐标（NDC）。w分量已经在裁切空间中准备好了，因此无须再重新计算。然后将标准化的设备坐标屏幕像素上进行映射，就会得到屏幕空间下的像素坐标

视口变换是如何将NDC空间映射到屏幕空间的？

先回忆两个空间

NDC 空间（标准化设备坐标）
- 范围：x ∈ [-1, 1], y ∈ [-1, 1]
- 左手 / 右手无所谓，范围固定在 -1 ～ 1
屏幕空间
- 假设窗口：宽度 width，高度 height
- 像素坐标：screenX [0, width], screenY [0, height]
- 原点通常在左上角

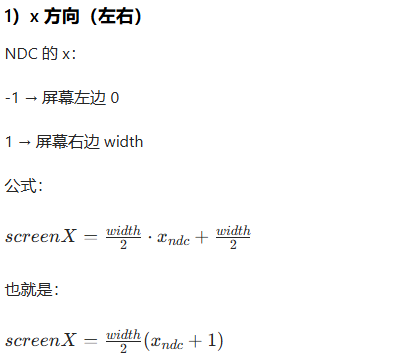

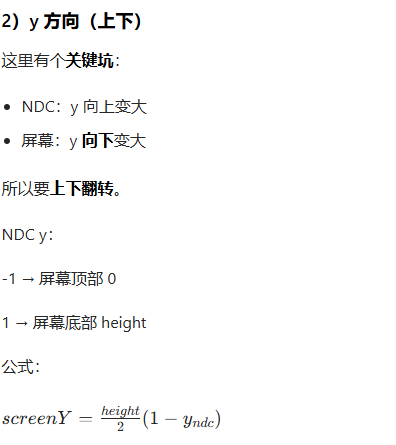

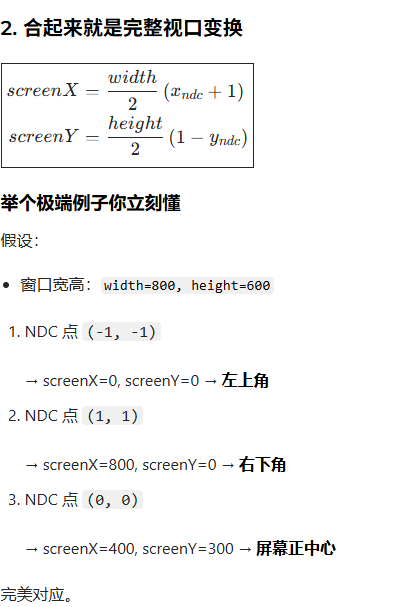

视口变换做的事：线性映射

一句话：把 [-1, 1] 的数，线性映射到 [0, 宽度] 和 [0, 高度]。

世界空间 → 视图矩阵 →摄像机空间（View）：相机在原点，视野是锥形

摄像机空间 → 投影矩阵 →裁剪空间（Clip）：锥变成规则盒子，做裁剪，算出 w

裁剪后 → 齐次除法 (x/w,y/w,z/w) →NDC 标准化设备坐标：一个[-1,1] × [-1,1] × [-1,1]的正方体

NDC → 映射到窗口像素 →屏幕空间（Screen Space）

整条流水线终极通俗易懂

世界空间：物体在世界哪里

摄像机空间：换到相机视角，看到一个锥形视野

裁剪空间：用投影矩阵把锥拉成盒子，裁掉外面，算出 w

NDC 空间：除以 w，变成 **[-1,1] 标准盒子 **，真正完成透视

屏幕空间：映射成像素，GPU 开始画点、画线、画像素

5.多个坐标空间存在的意义

为何不从开始就统一使用一个坐标空间，以避免在渲染过程中空间的频繁变换？是否可以把模型空间、世界空间和摄像头空间这三个3D 空间的坐标空间统一成一个呢？

不能只用一个空间，因为每个空间有专门用途：
- 模型空间：方便模型复用、旋转缩放；
- 世界空间：方便放场景、做物理、AI；
- 相机空间：方便算光照、裁剪。
频繁变换只是乘个矩阵，对 GPU 极快、几乎不耗性能。
强行统一成一个空间，模型不能复用、代码极复杂、做不了大型游戏，完全得不偿失。

分成多个空间，是为了逻辑清晰、好用、好复用，不是为了复杂。

现代GPU渲染流水线

CPU（中央处理器）
内存（RAM）
GPU（图形处理器）

用 “玩《原神》” 这个场景， CPU、内存、GPU 怎么配合：

你双击游戏图标，CPU先 “指挥”：启动游戏程序、加载账号数据、判断你点的 “开始游戏” 指令。
游戏要加载地图、角色模型，这些临时数据会先存到内存里 —— 因为内存快，CPU 和 GPU 要数据时能立刻取，不用等慢硬盘。
进入游戏后，要显示角色动作、光影特效，GPU就接手：快速计算每个像素的颜色，把 3D 模型变成屏幕上的画面，全程 CPU 会偶尔 “查岗”，确保流程不卡。

CPU：负责逻辑、指令、场景管理、AI、物理、把模型 / 贴图 / 指令发给 GPU。

内存（RAM）：临时存放游戏数据，让 CPU 和 GPU 快速读取。

GPU：专门负责把 3D 模型变成屏幕画面，也就是执行下面的渲染流水线。

GPU中图形渲染流水线的详细流程：

顶点数据——>顶点着色器——>装配图元——>光栅化——>片段着色器——>测试和混合——>帧缓存

首先，图形渲染流水线以顶点数据作为开始，当GPU获取到CPU传递的顶点数据之后，整个图形渲染流水线正式开始运作。

图形渲染流水线的第一个“站点”是顶点着色器，它允许使用者通过程序进行配置。在顶点着色器中，顶点坐标会从模型空间变换到裁切空间。（这个阶段还可以通过Shader程序对顶点进行处理）

装配图元阶段将顶点着色器输出的顶点数据装配成指定的几何图元，基本图元包括：点、线、面。

光栅化是将几何图元转变为片段的过程。

屏幕上显示的图像都是由像素组成，而3D物体是由点、线、面组成的，要让几何图元能在屏幕上显示为像素就需要经过光栅化处理。

该阶段包含两部分的工作：

1）确定屏幕坐标中的哪些整型栅格区被基本图元占用。

2）分配颜色值和深度值到各个区域。

光栅化就两步：

找像素：这个三角形盖住哪些屏幕格子？
填像素：每个格子涂什么颜色、深度是多少？

光栅化就是：把经过变换后的几何图元，找出屏幕上被覆盖的像素，对顶点属性进行插值计算，生成带颜色、深度等信息的片段，供后续渲染使用的过程。

片段在经过视锥体裁切之后，就会被传递到片段着色器，它的最主要目的是计算每一个像素的颜色（这个阶段还可以通过Shader程序对顶点进行处理）。这个阶段中，片段着色器会计算光照，阴影，纹理等所有颜色数据，最终计算出像素颜色。

当所有像素的颜色都确定下来之后，最终会进入到测试（Test）和混合（Blending）阶段，在这个阶段会检测所有像素的深度值，将当前片段的深度值与深度缓存中的数值对比，从而判断这个像素的前面是否有物体对它进行遮挡，进而决定这个像素是否应该被丢弃。

通过测试的像素会与已经绘制好的图像进行混合，从而得到最终的颜色。

帧缓存是图形渲染流水线的最后一个“站点”，帧缓存中存储着用于渲染到屏幕上的像素，等待下一步输出到屏幕上。

GPU 从 CPU 拿到顶点数据，经过顶点着色器变换坐标，装配成三角形图元，再通过光栅化生成屏幕片段，由片段着色器计算颜色，经过深度测试与混合后，最终写入帧缓存显示到屏幕。

如何提高光栅化的效率？

提高光栅化效率的核心思路

光栅化慢，主要就两个原因：

要处理的像素 / 片段太多

无效计算太多（被挡住、看不见、超小图元）

所以优化方向就是：能早扔就早扔，能少算就少算，能并行就并行。

一、减少要光栅化的图元（从源头减负）

视锥体裁剪（Clipping）不在相机视野里的三角形，直接丢掉，不进光栅化。

背面剔除（Back-face Culling）背对相机的面，直接不画。一个立方体，一次最多看到 3 个面，另外 3 个直接扔掉。

视口剔除完全在屏幕外的三角形，直接跳过。

细节层次 LOD远处物体用面数更少的模型，减少三角形数量。

二、减少片段数量（光栅化本身提速）

降低分辨率 / 渲染缩放像素越少，光栅化越快。

早测试、早丢弃

Early-Z / 深度测试提前先比深度，被挡住的片段直接丢掉，不进片段着色器。

Alpha Test 提前透明丢弃的片元，越早扔越好。

小图元优化特别小、占不到 1 个像素的三角形，减少遍历开销。

压缩 / 简化包围盒只遍历三角形周围最小矩形，不遍历全屏幕。

Early-Z（深度测试提前）是什么？

正常流程（慢）

光栅化 → 片段着色器（算光照、纹理、特效） → 深度测试 → 扔掉被挡住的像素

问题：明明被挡住了，还先算半天颜色，最后才扔掉 → 纯浪费性能！

Early-Z 流程（快）

光栅化 → 先做深度测试

Alpha Test 提前是什么？

Alpha Test 就是：纹理里有些地方是透明的，直接丢掉，不画。

比如树叶、栏杆、头发。

正常流程（慢）

进片段着色器 → 采样纹理 → 发现 Alpha=0 → 扔掉

提前 Alpha Test（快）

光栅化后 尽早判断透明度

透明？

直接丢！

不进片段着色器

一句话解释：

透明的像素，越早扔掉，GPU 越轻松，尽量在进入片段着色器之前，把没用的像素扔掉，减少 GPU 压力。

Early-Z 是将深度测试提前到片段着色器之前，被遮挡的片段直接丢弃，避免执行无效的片段着色运算；

Alpha Test 提前则是尽早丢弃透明片段，两者都是为了减少片段着色器压力，提高渲染效率。

三、硬件层面优化（GPU 天生就这么干）

2×2 像素块并行处理GPU 不是一个像素一个像素算，而是按块算，并行拉满。

片元批量处理同一三角形、同一区域的像素一起算，提高缓存命中率。

深度缓存、颜色缓存高速缓存减少读写延迟，让光栅化更快。

四、Shader & 程序层面优化

减少片段着色器计算量越简单，光栅化后跑得越快。

避免过度细分曲面三角形爆增 → 光栅化爆炸。

减少透明物体数量透明无法 Early-Z，必须按顺序画，极慢。

片段和像素有什么区别？

答案：

片段：光栅化生成的候选像素，还没经过测试、混合

像素：最终写入帧缓存、显示在屏幕上的点

Early-Z 为什么能提升性能？

答案：把深度测试提前到片段着色器之前，被遮挡的片段直接丢弃，不用执行片段着色器，大幅减少计算量。

顶点着色器和片段着色器的区别？

答案：

顶点着色器：处理顶点，主要做坐标变换

片段着色器：处理像素，主要做颜色计算（光照、纹理、阴影）

Shader概念

流水线中有两个阶段开放给用户自定义配置，以实现各种不同的效果，而自定义配置的方式就是通过Shader程序

1.什么是Shader

运行在GPU上，目的是为了告诉GPU如何计算和输出图像

Shader所处的阶段只是渲染流水线的一部分，它主要由顶点着色器和片段着色器组成。

编写Shader的语言：

“CG 是 Unity Shader 首选语言” 是早期 Unity 版本（5.x 及之前）的说法，现在（Unity 2018+）已经完全更新：

CG 语言：NVIDIA 和微软联合开发，本质是HLSL 的超集，语法几乎和 HLSL 一致。
现状：NVIDIA 在 2012 年就停止更新 CG，Unity 从 2018 开始主推HLSL（微软的高级着色器语言），但为了兼容，Unity 依然支持 CG 语法（写 CG 的代码会被 Unity 自动转成 HLSL）。

简单说：
