1. 引言

生长激素（Growth Hormone, GH）在人体生长发育中起着至关重要的作用，其分泌受下丘脑-垂体-肝脏轴的精密调控，并与营养、运动、压力等环境因素密切相关。为了深入理解这一复杂系统，我们开发了一套基于C++和OpenCV的多尺度生长激素发育模拟系统。该系统整合了激素网络、细胞信号通路、组织生长和能量代谢四大模块，能够模拟从出生到18岁的人类生长发育过程，并实时可视化关键指标的变化。

本文将详细介绍该系统的设计思路、核心代码实现、编译运行方法，并汇总开发过程中遇到的典型错误及解决方案，旨在为生物模拟编程爱好者提供一份完整的实践指南。

2. 系统概述

2.1 项目目标

  • 生物真实性：构建包含55个状态变量的多尺度数学模型，涵盖激素、细胞、组织和代谢层面。

  • 可视化交互：利用OpenCV实现实时数据可视化，展示身高、体重、激素脉冲、信号通路活性等。

  • 实验可扩展：支持多种干预场景（营养不良、运动、压力等）的模拟，便于对比研究。

2.2 核心模块

  • 激素系统：下丘脑-垂体-肝脏轴，包括GHRH、GH、IGF-1、皮质醇、性激素等15个变量。

  • 细胞信号：mTOR、AMPK、JAK2-STAT等10条信号通路。

  • 组织发育：身高、体重、骨密度、肌肉质量、脂肪质量等15个变量。

  • 代谢调节：血糖、氨基酸、能量储备、氧化应激等15个变量。

  • 环境参数：营养质量、运动水平、压力、睡眠等8个因素。

2.3 技术栈

  • 语言：C++11

  • 图形库：OpenCV 4.x（用于可视化）

  • 数学库：C++标准库 <cmath>，随机数生成 <random>

  • 构建工具：CMake 3.10+

3. 系统设计

3.1 类结构

项目包含三个核心文件：

  • GrowthHormoneModel.hpp：生长激素模型类的声明与实现（头文件内实现）。

  • GrowthHormoneVisualization.hpp / .cpp：可视化器类的声明与实现。

  • main.cpp：主程序，包含场景管理和用户交互。

3.2 GrowthHormoneModel类设计

该类封装了所有状态变量、环境参数和数学模型。关键成员如下：

class GrowthHormoneModel {
private:
    // 激素系统 (15个)
    double GHRH, GH, IGF1, ...;
    // 生长发育 (15个)
    double height, weight, boneDensity, ...;
    // 代谢 (15个)
    double glucose, aminoAcids, ...;
    // 信号通路 (10个)
    double mTOR_activity, AMPK_activity, ...;

    struct GeneticFactors genetics;
    struct EnvironmentalFactors environment;

    double age, simulationTime;
    std::vector<double> heightHistory, weightHistory, ...;

    void updateHormoneSystem(double dt);
    void updateSignalingPathways(double dt);
    void updateMetabolism(double dt);
    void updateGrowthAndDevelopment(double dt);

public:
    GrowthHormoneModel();
    void reset();
    void update(double dt = TIME_STEP);
    // 各种getter和干预函数...
};

3.3 GrowthVisualizer类设计

可视化器负责将模型状态绘制到OpenCV画布上，包含四个子图：

  • 激素脉冲图：显示生长激素的脉冲式分泌。

  • 生长轨迹图：身高和体重随时间的变化。

  • 代谢雷达图：展示血糖、氨基酸、线粒体活性等参数的相对水平。

  • 信号通路柱状图：mTOR、AMPK等通路的活性。

4. 核心代码解析

4.1 激素系统更新

下丘脑-垂体-肝脏轴是模型的核心。代码模拟了GHRH分泌、生长抑素反馈、GH脉冲和IGF-1生成。

void GrowthHormoneModel::updateHormoneSystem(double dt) {
    // GHRH分泌受ghrelin、睡眠、运动刺激，受皮质醇抑制
    double ghrelinStimulus = ghrelin * 0.3;
    double sleepStimulus = (simulationTime < 8.0 || simulationTime > 22.0) ? 1.5 : 0.8;
    double exerciseStimulus = environment.exerciseLevel * 0.5;
    double stressInhibition = 1.0 / (1.0 + cortisol * 0.1);

    double dGHRH = (ghrelinStimulus + sleepStimulus + exerciseStimulus) *
                  stressInhibition * (1.0 - GHRH/3.0) * dt;
    GHRH += dGHRH + normalDist(rng) * 0.05;

    // 生长抑素受IGF-1反馈调节
    double IGF1_feedback = 1.0 / (1.0 + IGF1 * 0.01);
    somatostatin = IGF1_feedback * 2.0 + cortisol * 0.05;

    // GH脉冲分泌：昼夜节律 + 脉冲振幅
    double circadianFactor = 0.5 + 0.5 * sin(2.0 * M_PI * simulationTime / 24.0);
    double pulseAmplitude = 2.0 * circadianFactor;
    double GH_secretion = GHRH * (1.0 - somatostatin * 0.3) * pulseAmplitude;
    double GH_clearance = GH * 0.1;
    double dGH = (GH_secretion - GH_clearance) * dt;
    GH += dGH + normalDist(rng) * 0.1;
    GH = std::max(0.0, GH);

    // IGF-1生成：受GH刺激和肝脏敏感性影响
    double GH_receptorActivation = GH * genetics.hormoneSensitivity;
    double liverSensitivity = nutrientAbsorption * (1.0 - inflammationLevel * 0.3);
    double IGF1_production = GH_receptorActivation * liverSensitivity * 0.8;
    double IGF1_degradation = IGF1 * 0.05;
    double dIGF1 = (IGF1_production - IGF1_degradation) * dt;
    IGF1 += dIGF1;
    IGF1 = std::max(50.0, std::min(IGF1, 500.0));
}

4.2 身高增长模型

身高增长基于骨生长速率和青春期加速因子。

void GrowthHormoneModel::updateBodyDimensions(double dt) {
    double heightGrowth = boneGrowthRate() * 100.0 *
                         genetics.maxHeightPotential / 180.0;
    double pubertyAcceleration = 1.0 + 2.0 * pubertyFactor();
    height += heightGrowth * pubertyAcceleration * dt;
    height = std::min(height, genetics.maxHeightPotential);
}

4.3 可视化更新

可视化器在每个时间步绘制各子图，并放置到主画布上。

void GrowthVisualizer::updateVisualization(const GrowthHormoneModel& model) {
    visualization.setTo(bgColor);
    drawStatusInfo(model);
    updateHormonePlot(model);
    updateGrowthPlot(model);
    updateMetabolismPlot(model);
    updateSignalingPlot(model);
    placePlots();
    drawBoneGrowth(model);
    drawHormonePulses(model);
}

4.4 主程序流程

主程序循环运行多个实验场景，每个场景持续模拟18年，并实时更新可视化。

while (simulationTime < totalSimulationTime && cv::waitKey(1) != 27) {
    model.update(); // 更新模型
    simulationTime += 1.0/24.0;

    if (fmod(simulationTime, 1.0) < 1.0/24.0) {
        visualizer.updateVisualization(model);
        cv::imshow("Growth Hormone Development Model", visualizer.getVisualization());
    }
}

5. 编译与运行

5.1 环境配置

  • 操作系统：Ubuntu 20.04 / Windows 10 / macOS

  • 依赖：OpenCV 4.x（必须包含core、highgui、imgproc模块）

  • 编译器：支持C++11的g++或clang

安装OpenCV（Ubuntu示例）：

sudo apt update
sudo apt install libopencv-dev

5.2 编译

使用CMake构建项目：

mkdir build && cd build
cmake ..
make

CMakeLists.txt关键内容：

find_package(OpenCV REQUIRED)
add_executable(GrowthHormoneModel main.cpp GrowthHormoneVisualization.cpp)
target_link_libraries(GrowthHormoneModel ${OpenCV_LIBS})

5.3 运行

直接执行生成的可执行文件：

./GrowthHormoneModel

程序将依次运行多个实验场景，并显示可视化窗口。按ESC键可提前退出。

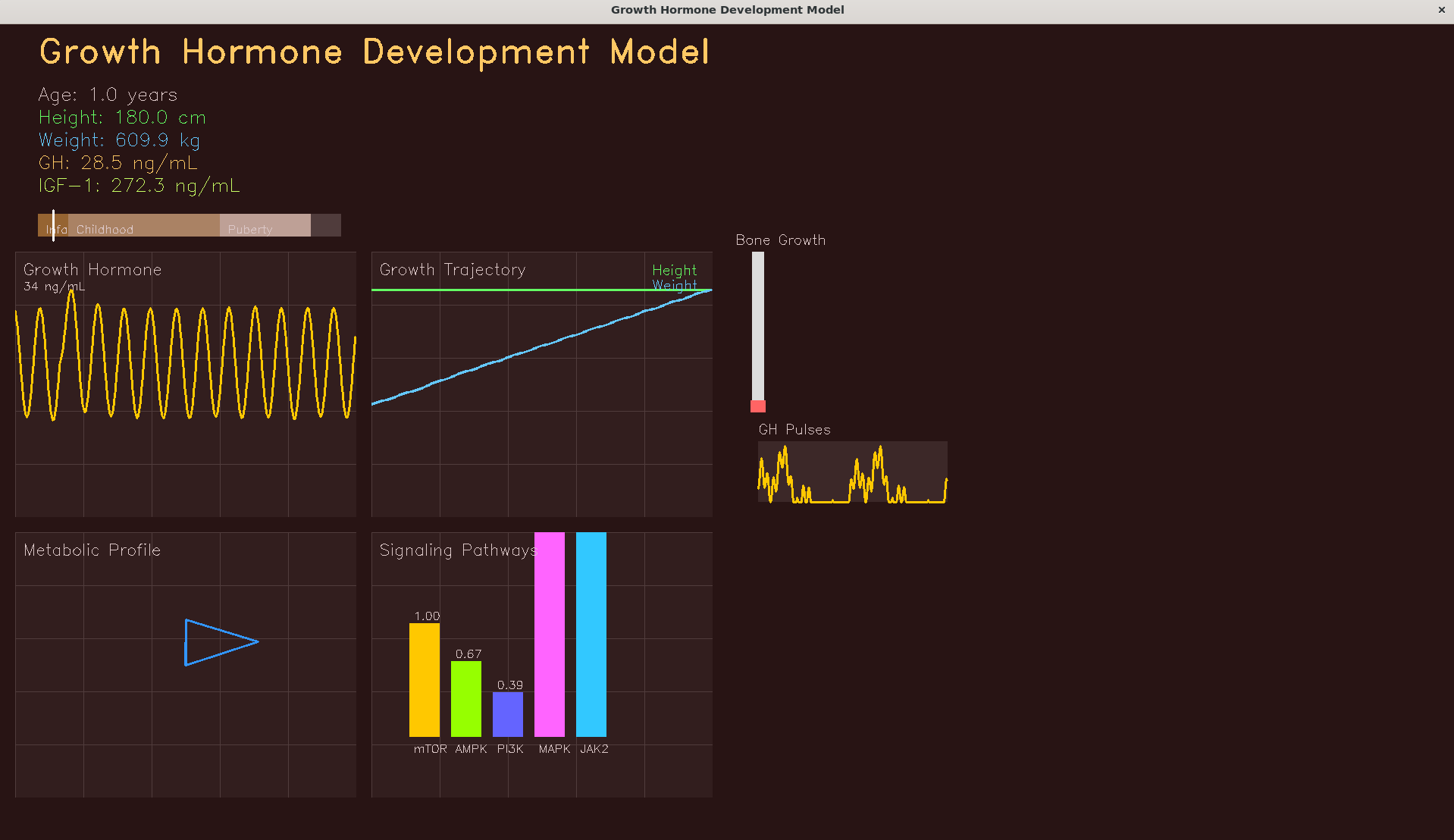

6. 可视化效果说明

  • 左上区域：显示当前年龄、身高、体重、GH、IGF-1数值，以及发育阶段进度条。

  • 右上区域：激素脉冲图，展示生长激素的短期波动。

  • 中左区域：生长轨迹图，蓝色为身高，橙色为体重。

  • 中右区域：代谢雷达图，显示血糖、氨基酸、蛋白质合成等指标。

  • 左下区域：信号通路柱状图，展示mTOR、AMPK等活性。

  • 右下区域：骨骼生长示意图和GH脉冲波形模拟。

7. 常见错误与解决方案

在开发和使用过程中，我们遇到了多种错误，以下为典型问题及其解决方法。

7.1 链接错误：undefined reference to GrowthVisualizer::xxx

错误信息：

/usr/bin/ld: CMakeFiles/GrowthHormoneModel.dir/main.cpp.o: in function `main':
main.cpp:(.text.startup+0x3df): undefined reference to `GrowthVisualizer::GrowthVisualizer()'

原因：GrowthVisualizer类的实现（构造函数、成员函数）没有正确链接。通常是因为只包含了头文件，但没有将对应的源文件编译并链接。

解决方案：

  • 确保CMakeLists.txt中包含了GrowthHormoneVisualization.cpp源文件。

  • 检查GrowthHormoneVisualization.cpp是否实现了所有声明的成员函数。

  • 在main.cpp中正确包含头文件：#include "GrowthHormoneVisualization.hpp"，而不是包含.cpp文件。

7.2 OpenCV断言错误：(-215:Assertion failed) 0 <= roi.x ...

错误信息：

error: (-215:Assertion failed) 0 <= roi.x && 0 <= roi.width && roi.x + roi.width <= m.cols && 0 <= roi.y && 0 <= roi.height && roi.y + roi.height <= m.rows in function 'Mat'

原因：在使用cv::Mat::copyTo或cv::Rect时，指定的感兴趣区域（ROI）超出了目标图像的范围。通常是由于子图尺寸或位置计算错误，导致ROI的坐标或尺寸大于主画布。

解决方案：

  • 确保所有子图的位置和尺寸在主画布范围内。例如，主画布大小为1920x1080，子图尺寸设为350x450，并合理布局。

  • 在placePlots()函数中，使用坐标检查或调试输出验证ROI的有效性。

  • 避免将子图放置到负数坐标或超出边界的区域。

修正后的布局代码：

int margin = 20;
int row1Y = 300;
hormonePlot.copyTo(visualization(cv::Rect(margin, row1Y, plotWidth, plotHeight)));
growthPlot.copyTo(visualization(cv::Rect(margin + plotWidth + margin, row1Y, plotWidth, plotHeight)));

7.3 OpenCV未找到：Could not find a package configuration file for "OpenCV"

错误信息：

CMake Error at CMakeLists.txt:10 (find_package):
  By not providing "FindOpenCV.cmake" in CMAKE_MODULE_PATH this project has
  asked CMake to find a package configuration file provided by "OpenCV", but
  CMake did not find one.

原因：CMake找不到OpenCV的配置文件。通常是因为OpenCV未安装，或者安装路径不在CMake默认搜索路径中。

解决方案：

  • 确认OpenCV已安装：pkg-config --modversion opencv4（Linux）。

  • 如果OpenCV安装在非标准路径，需在CMake命令中指定：cmake -DOpenCV_DIR=/path/to/opencv/share/OpenCV ..

  • 在Ubuntu上，安装libopencv-dev后通常会自动配置。

7.4 运行时窗口无响应或闪退

原因：可能是由于主循环中没有调用cv::waitKey()，导致OpenCV无法处理窗口事件；或者循环过快导致CPU占用过高。

解决方案：

  • 在循环中调用cv::waitKey(1)以处理窗口事件和允许用户交互。

  • 适当加入std::this_thread::sleep_for降低更新频率，如每帧16ms（约60 FPS）。

std::this_thread::sleep_for(std::chrono::milliseconds(16));

7.5 随机数导致的不确定性

问题：每次运行结果不完全相同，难以复现实验。

原因：模型中使用std::random_device和std::mt19937生成随机数，每次种子不同。

解决方案：为支持可复现性，可允许设置固定种子。在initializeVariables()中增加种子参数，或在main中固定随机数引擎。

void initializeVariables(unsigned int seed = std::random_device{}()) {
    rng = std::mt19937(seed);
    // ...
}

7.6 数据记录溢出

问题：长时间运行导致std::vector无限增长，内存耗尽。

原因：历史记录每24小时添加一次，18年共约6570个点，通常不会溢出。但如果修改了记录频率或模拟时长，可能导致向量过大。

解决方案：限制历史记录的最大长度，或使用循环缓冲区。

const int MAX_HISTORY = 10000;
if (heightHistory.size() >= MAX_HISTORY) {
    heightHistory.erase(heightHistory.begin());
}
heightHistory.push_back(height);

7.7 模型参数不合理导致数值爆炸

问题：某些变量（如能量储备）可能无限增长或变为负数。

原因：微分方程未加边界限制，或反馈系数设置不当。

解决方案：对关键变量施加边界条件，如std::max和std::min。

energyReserves = std::max(100.0, std::min(energyReserves, 2000.0));

8. 项目总结与展望

本文详细介绍了生长激素发育模拟系统的设计与实现，展示了如何利用C++和OpenCV构建一个多尺度的生物模拟与可视化平台。通过模块化的类设计和数学模型，系统能够模拟18年的人类生长发育过程，并支持多种干预场景。

在开发过程中，我们遇到了链接错误、OpenCV断言、依赖配置等问题，并给出了相应的解决方案。这些经验对于从事科学计算和可视化编程的开发者具有参考价值。

未来，我们计划：

  • 引入更精确的生理参数，如基于真实临床数据的校准。

  • 增加更多干预模块，如药物注射模拟。

  • 优化可视化效果，添加3D骨骼模型和动态激素脉冲动画。

  • 提供Python绑定，方便数据分析人员使用。

希望本文能为生物模拟领域的爱好者提供启发，也欢迎大家参与项目的改进与扩展。
