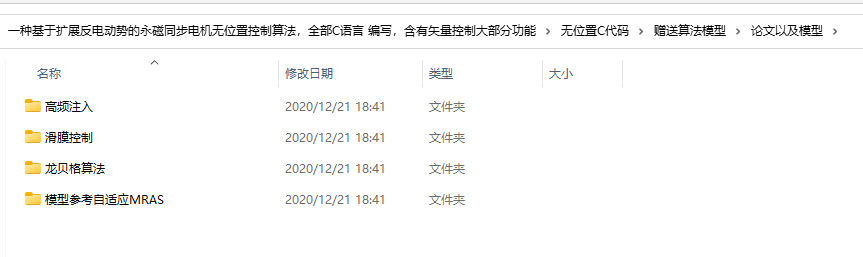

一种基于扩展反电动势的永磁同步电机无位置控制算法，全部C语言 编写，含有矢量控制大部分功能(弱磁，解耦，过调制，死区补偿等) 为了方便学习和工作，该产品结合S-Function进行仿真，且属于量产产品级，已经在多个项目中应用，并赠送多种无位置纯仿真模型(包含滑膜，高频注入，MRAS,龙贝格等)

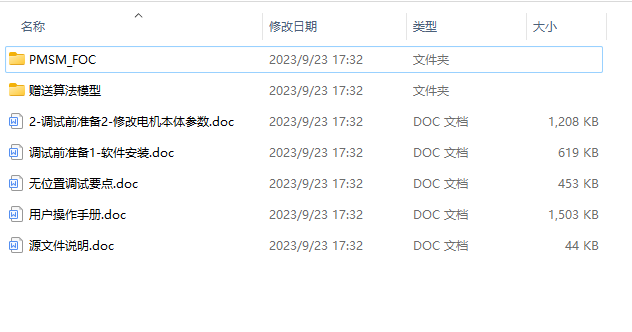

该文档集围绕永磁同步电机（PMSM）无位置矢量控制（FOC）算法的C语言实现、调试准备及操作流程展开，核心内容可总结为以下四大模块：

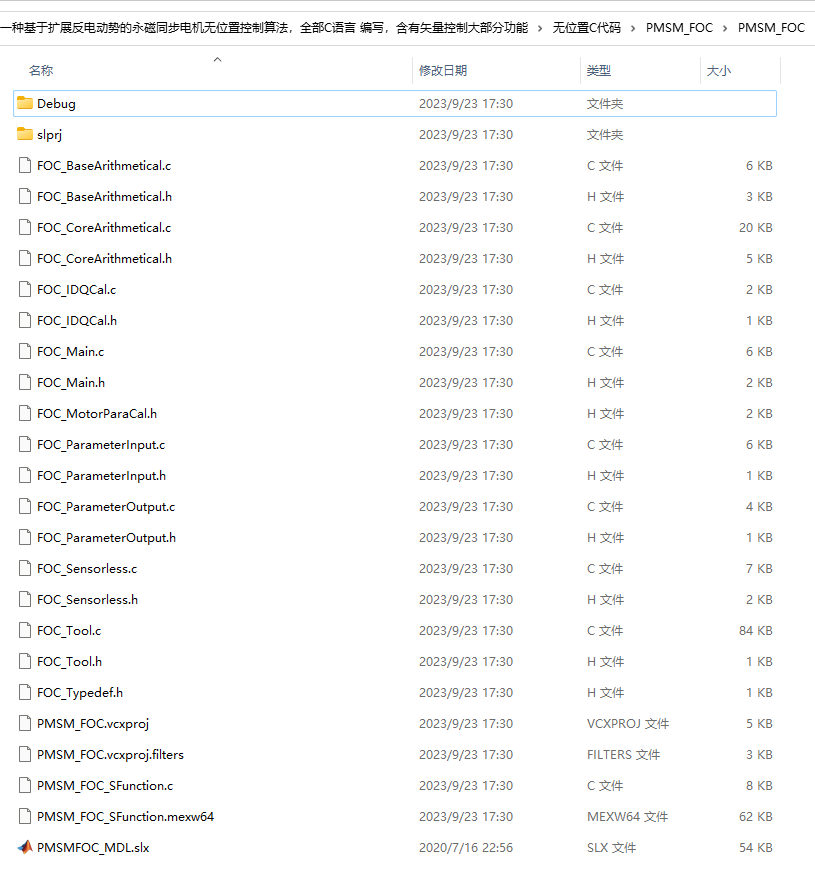

一、核心代码实现（无位置FOC算法）

1. 基础算法模块：包含Clark/Park变换及逆变换（实现三相/两相、静止/旋转坐标系转换）、增量式/位置式PI调节器、一阶低通滤波、线性插值等基础工具函数，为矢量控制提供数学支撑。
2. 核心控制模块：实现DQ轴解耦控制、弱磁控制（3种弱磁算法）、死区补偿（电压法+占空比法）、SVPWM调制（经典七段式/五段式、简易SVPWM及DPWM调制），支持过调制策略。
3. 无位置观测模块：基于扩展反电动势的观测器核心，结合电流观测器与PLL锁相环，通过状态机实现电机启动（定位→开环→闭环）切换，支持开环/闭环角度融合。
4. 参数计算与输出模块：包含直流电流、功率、扭矩、转子磁链估算，以及电机电参数（转速、电角度、母线电压）采集与处理。
5. 接口适配：提供MATLAB Simulink S函数接口（PMSMFOCSFunction.c），支持模型联合仿真，定义6路输入（三相电流AD值、电角度AD值等）和15路输出（PWM比较值、电流/转速反馈等）。

二、调试前准备

1. 软件安装：
   - 需安装MATLAB 2018b及以上版本，配套MinGW-w64 C/C++编译器（用于编译C代码）。
   - 推荐安装Visual Studio 2012或Notepad++，方便代码编辑（工程基于VS2012创建）。
2. 电机参数修改：
   - 因实际电机Ld/Lq随电流变化（磁路饱和特性），需修改MATLAB电机库模型，替换固定电感为外部查表方式，涉及离散域电机模型、转矩/转速模式等6个模块的电压方程、转矩方程、运动方程重构。
   - 配置核心参数：在FOCMotorParaCal.h中定义电机本体参数（定子电阻Rs、电感Ld/Lq、磁链Phi、极对数Pole），在FOCSensorless.h中配置无位置启动参数（定位时间、开环时间、斜坡系数等）。

三、无位置调试要点

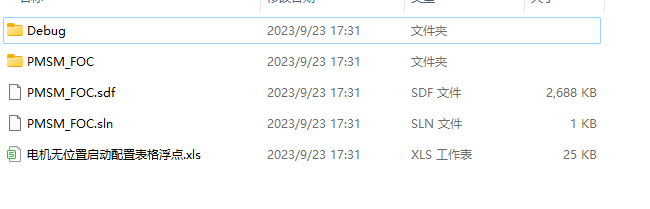

1. 参数配置：通过Excel配置表格生成无位置算法关键参数（如观测器系数、PLL参数），以宏定义形式写入代码。
2. 核心调节项：
   - 控制环PI参数：电流环（DCurPid/QCurPid）、速度环（SpdPid）的Kp/Ki及输出限幅。
   - 启动参数：定位电流、开环/闭环目标转速、速度斜坡系数（SVCOPENRAMPCOFF/SVCCLOSERAMPCOFF）。
   - 其他：母线电压、负载设置，电感模式选择（固定/变换电感）。
3. 调试流程：优先使用原始程序验证基础功能，再逐步优化参数，确保电机启动（定位→开环→闭环）平稳切换。

四、操作流程

1. 打开MATLAB 2018b，设置工程文件路径（包含.slx模型、C代码、头文件）。
2. 确认电机参数、无位置算法参数已按实际电机配置完成。

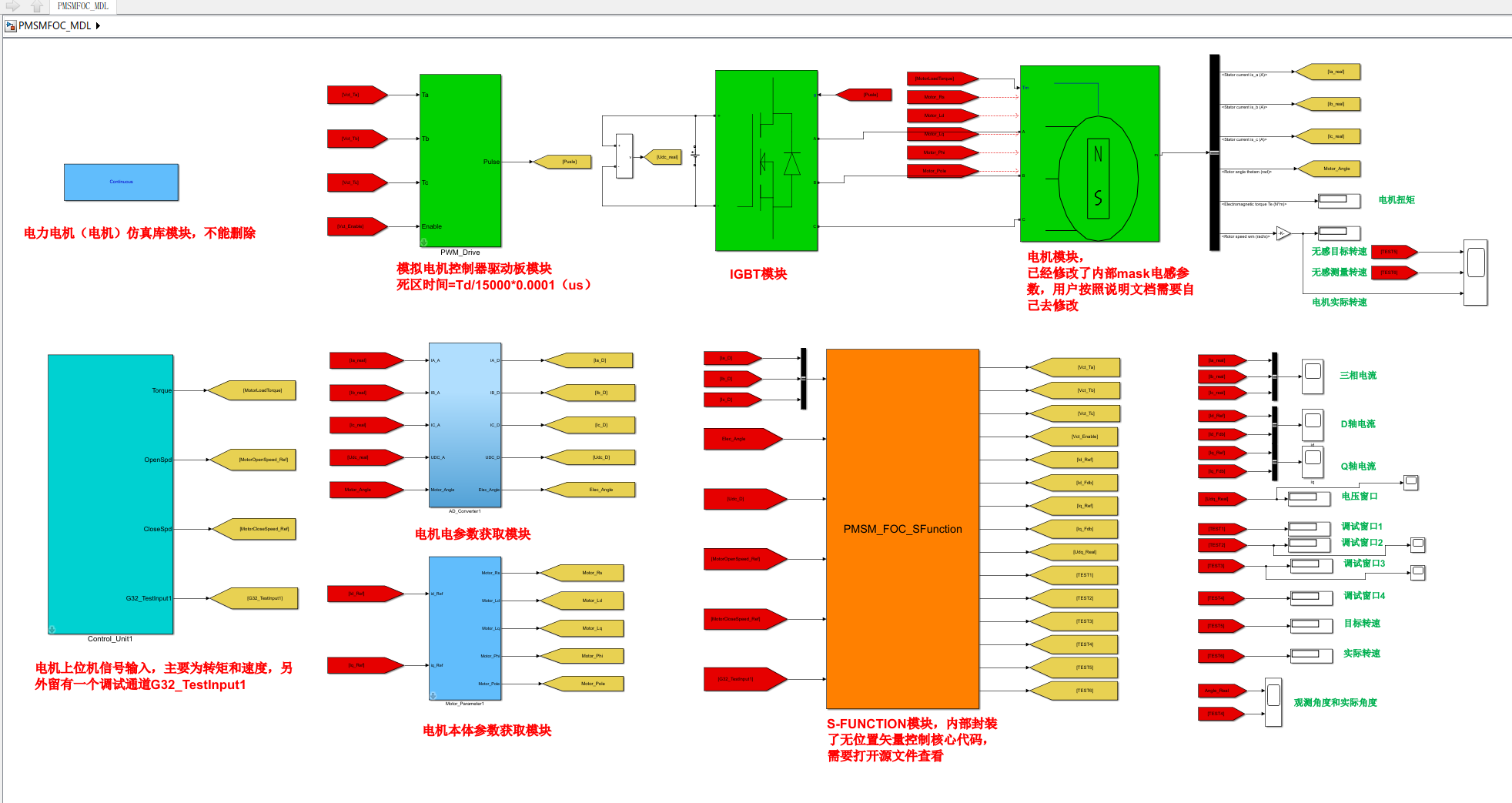

3. 运行Simulink模型（PMSMFOC_MDL.slx），通过S函数调用C语言核心算法，实现无位置矢量控制仿真。
4. 查看输出结果（PWM占空比、电流/转速反馈、电机电角度等），根据调试效果优化PI参数及启动配置。

一种基于扩展反电动势的永磁同步电机无位置控制算法，全部C语言 编写，含有矢量控制大部分功能(弱磁，解耦，过调制，死区补偿等) 为了方便学习和工作，该产品结合S-Function进行仿真，且属于量产产品级，已经在多个项目中应用，并赠送多种无位置纯仿真模型(包含滑膜，高频注入，MRAS,龙贝格等)
