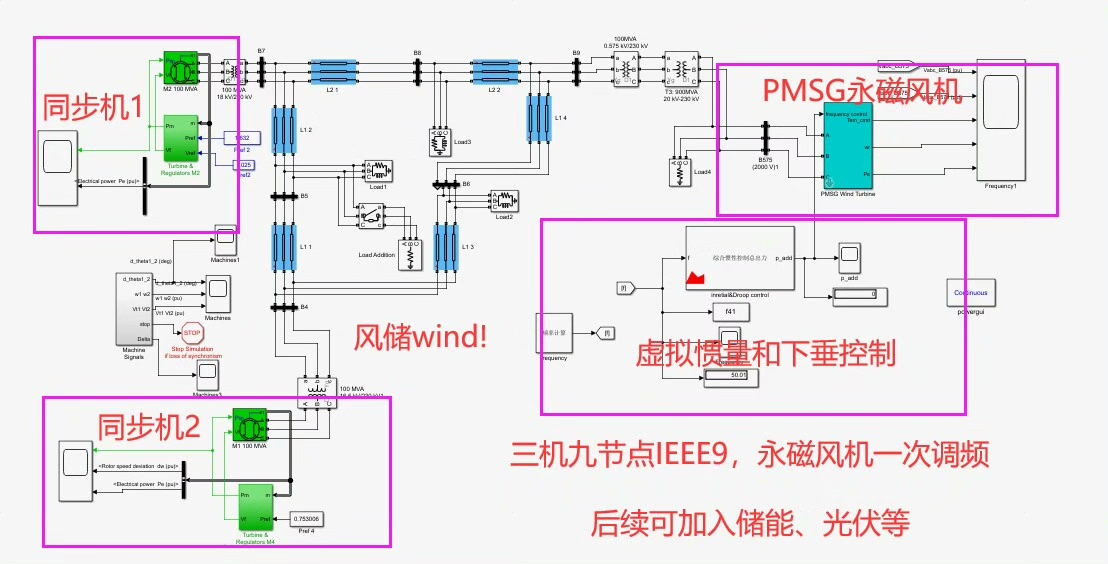

5.2MW永磁风机一次调频并网三机九节点系统，虚拟惯性和下垂控制，也可加入虚拟同步机VSG控制，风电场容量可调，系统频率50Hz，离散模型，仿真运行速度快。 风机变流器采用双PWM环设计，并网电压电流稳定。 同步机内部参数齐全，已设置好所有参数，可直接运行，风电渗透率可调！ 注意，非无穷大系统，非系统自带风机！模型自建。 后续可加入储能光伏等。 目前风机渗透率为20%，风机容量为90MW。 单机5.2MW。

最近在研究一个超有意思的电力系统项目——5.2MW 永磁风机一次调频并网三机九节点系统，今天就来和大家唠唠这里面的门道。

系统关键特性

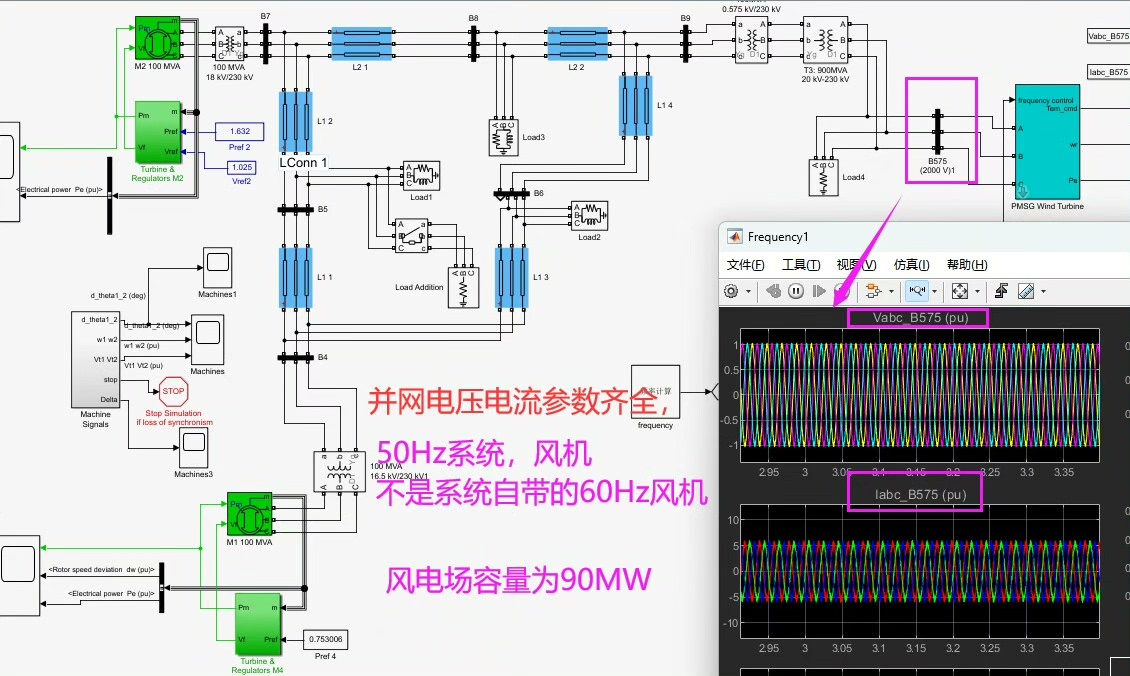

这个系统运行在 50Hz 的频率下，采用离散模型，好处就是仿真运行速度那叫一个快。而且风电场容量还能灵活调整，对于研究不同场景下系统的表现可太有用了。

这里面的风机变流器采用双 PWM 环设计，这有啥妙处呢？简单来说，双 PWM 环设计能让并网电压电流稳稳当当的。咱来看看一段简单的模拟双 PWM 环控制的代码片段（这里仅为示意简化代码）：

# 假设这里是一些初始化参数
kp1 = 0.5
ki1 = 0.1
kp2 = 0.4
ki2 = 0.08

# 模拟双 PWM 环控制过程
def dual_pwm_control(input_signal):
    error1 = setpoint - input_signal[0]  # 外环误差计算
    integral1 += error1 * dt
    output1 = kp1 * error1 + ki1 * integral1

    error2 = output1 - input_signal[1]  # 内环误差计算
    integral2 += error2 * dt
    output2 = kp2 * error2 + ki2 * integral2

    return output2

在这段代码里，外环和内环分别进行误差计算和控制量的生成，kp 和 ki 分别是比例和积分系数，通过调整它们可以优化双 PWM 环的控制效果，从而保证并网电压电流的稳定性。

控制策略大放送

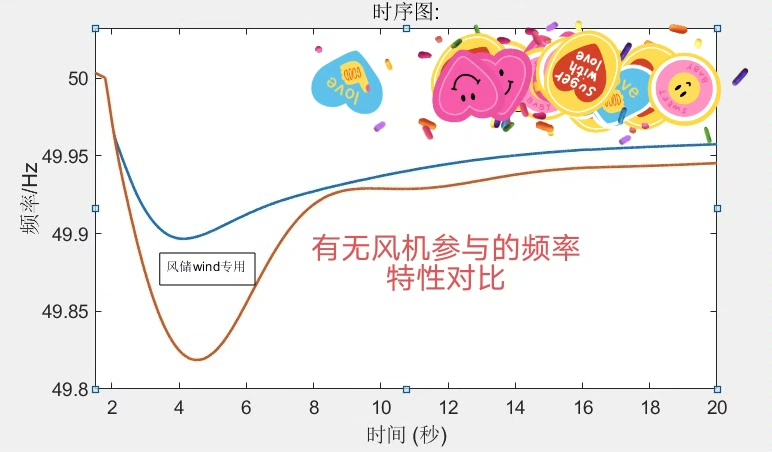

1. 虚拟惯性和下垂控制：这俩控制策略在维持系统频率稳定方面起着关键作用。虚拟惯性控制就像是给系统加上了一个虚拟的“飞轮”，当系统频率变化时，模拟惯性响应，抑制频率的快速波动。下垂控制则根据频率偏差来调整风机的输出功率，频率降低，输出功率增加，反之亦然。
2. 虚拟同步机 VSG 控制：这个控制策略也很酷炫，它能让风机模拟同步发电机的运行特性，增强系统的稳定性和可靠性。VSG 控制可以通过调节风机的输出电压幅值和频率，来维持系统的功率平衡和频率稳定。想象一下，风机像同步发电机一样“工作”，是不是很神奇？

系统的其他有趣之处

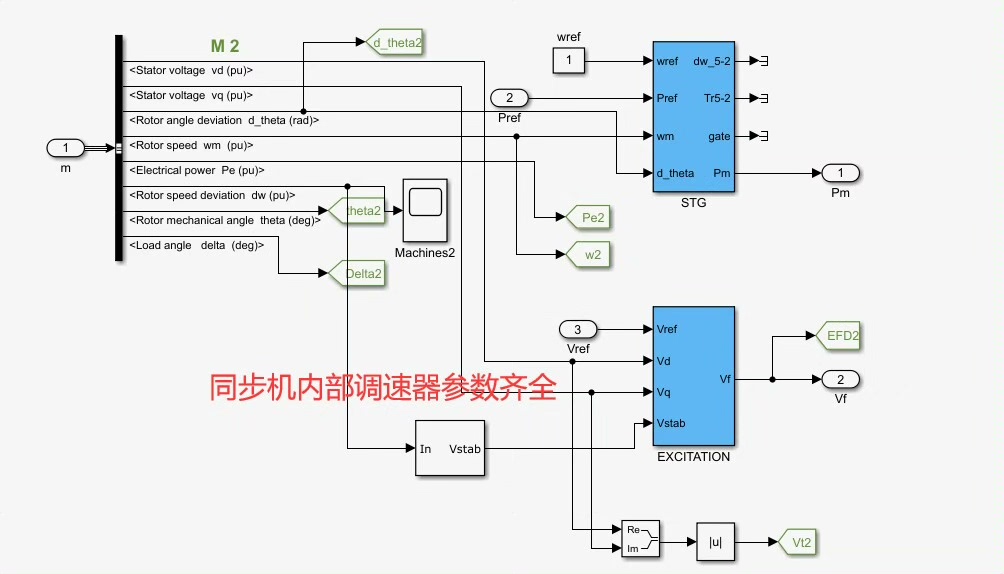

系统里的同步机所有内部参数都已经设置妥当，直接就能运行，简直是“拎包入住”。风电渗透率也能随意调整，目前风机渗透率是 20%，风机总容量 90MW，单机 5.2MW。值得一提的是，这可不是无穷大系统，风机也不是系统自带的，所有模型都得自己搭建，这就给了咱们很大的发挥空间，可以按照自己的需求和研究方向来定制系统。

5.2MW永磁风机一次调频并网三机九节点系统，虚拟惯性和下垂控制，也可加入虚拟同步机VSG控制，风电场容量可调，系统频率50Hz，离散模型，仿真运行速度快。 风机变流器采用双PWM环设计，并网电压电流稳定。 同步机内部参数齐全，已设置好所有参数，可直接运行，风电渗透率可调！ 注意，非无穷大系统，非系统自带风机！模型自建。 后续可加入储能光伏等。 目前风机渗透率为20%，风机容量为90MW。 单机5.2MW。

而且后续还能加入储能和光伏等元素，进一步拓展系统的研究范围。比如说加入储能后，就能更好地应对风电的间歇性和波动性，在风电功率不足时，储能系统释放能量，保证系统稳定运行。

在研究这个系统的过程中，虽然充满挑战，但也乐趣无穷。自己搭建模型，尝试不同的控制策略，看着系统按照预期运行，那种成就感是无法言喻的。期待后续加入储能光伏等元素后，能挖掘出更多有意思的东西，也希望这篇博文能给同样对电力系统研究感兴趣的小伙伴们一些启发。
