一、光伏发电基础概念

1.1 核心定义

• 光伏发电：利用光伏电池的光生伏特效应（PV-photovoltaic） ，将太阳辐射能直接转换成电能的发电系统，一般包含光伏电池组件方阵、逆变器和变压器，以及相关辅助设施等。

• 光伏电站：由光伏场区+集电线路+并网升压站三部分构成，配套建构筑物与运维设施。

1.2 光伏电站分类

分类维度	类型	说明
并网方式	并网光伏	主流，接入公共电网
	离网光伏	独立供电，无电地区使用
安装位置	屋顶光伏	彩钢瓦/混凝土屋面
	BIPV建筑一体化	光伏替代建筑材料
	水面光伏	固定式/漂浮式
	地面光伏	固定/单轴/双轴跟踪
装机规模	小型≤1MWp	380V接网
	中型1~30MWp	10/35kV接网
	大型＞30MWp	66kV及以上接网

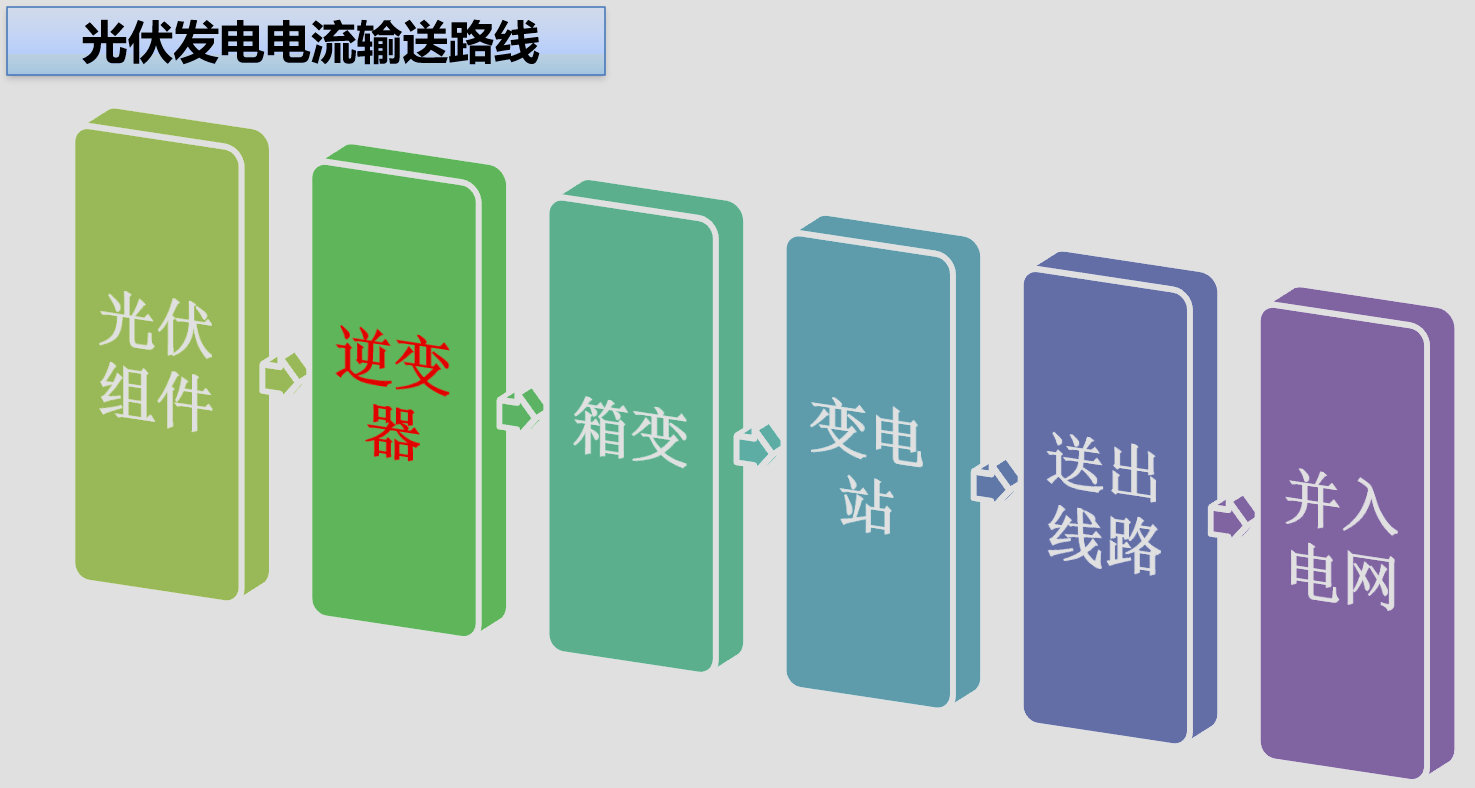

1.3 光伏发电电流输送路线

光伏组件 → 直流汇流箱 → 逆变器(DC→AC) → 箱变/升压站 → 电网

---

---

二、光伏电站核心设备选型

光伏电站完整设计包含以下 7 项：

1、电池组件的选择
2、逆变器的选择
3、光伏支架的选择
4、光伏基础的选择
5、设计技术特性分析
6、总平面布置图
7.、升压站设计方案

2.1 电池组件选型

组件类型	定位	适用场景
单晶硅单面半片	十四五/十五五主流	地面、屋顶通用
单晶硅双面半片	高增益场景	荒漠、水面、矮支架
单晶硅整片	十三五主流	存量项目
多晶硅	非主流	低价存量市场
非晶硅薄膜	特殊场景	大棚、阳光房

---

2025年中国光伏组件出口市场分布情况

出口区域	占比/特点	主要国家/地区
欧洲	核心阵地，占比约33%	荷兰、西班牙、法国、德国
中东非	新增长极，出口量同比增长74.57%	阿联酋、沙特阿拉伯、巴基斯坦
亚洲	多元化布局，占比约44%	印度、印度尼西亚、越南、马来西亚
美洲	需求放缓，受关税影响	巴西、美国

趋势总结：欧洲仍是最大市场，但份额有所下降；中东和新兴亚洲市场成为增长主力；印度因本土产能扩张，进口量显著下降。

---

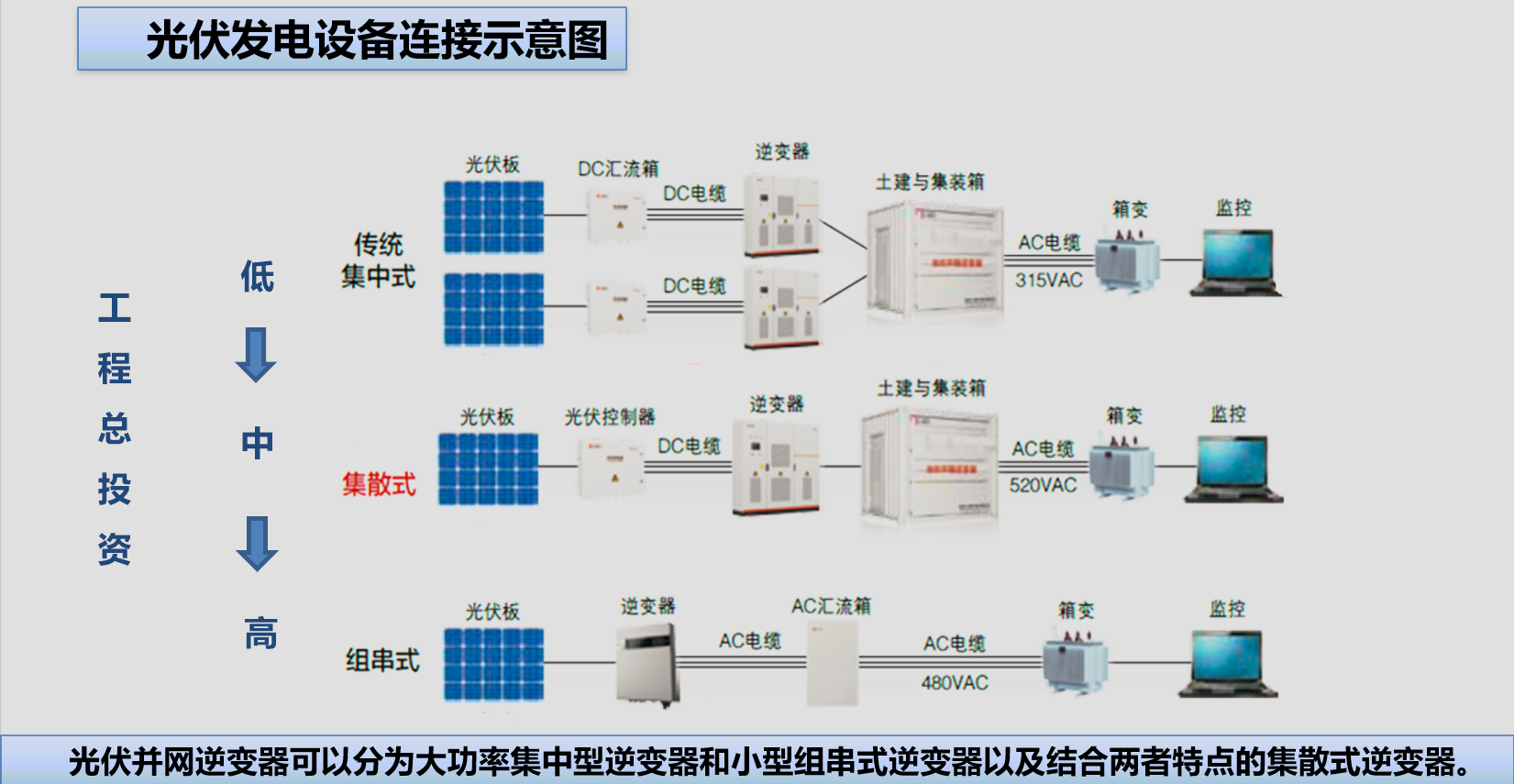

2.2 逆变器选型对比

类型	优点	缺点	适用场景
组串式	MPPT多、失配小、故障影响小	成本高、超配弱	工商业、山地、户用
集中式	成本低、超配能力强	MPPT少、消缺慢	大型地面平坦电站

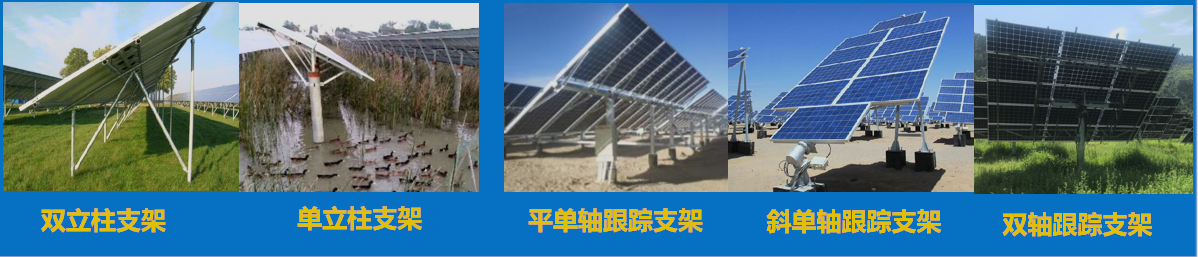

2.3 光伏支架选型

类型	优点	缺点	成本
固定支架	可靠、运维易、成本低，环境适应性强	发电量偏低，无法充分利用光源	低
- 双立柱支架	结构牢固，稳定性好	用料相对较多，安装略复杂	低
- 单立柱支架	用料少，安装简便，节省土地	对基础要求较高	低
单轴跟踪支架	发电量提升8%~15%，能跟踪太阳方位角	成本高、故障率高、运维成本高	中
- 平单轴跟踪支架	结构相对简单，维护较双轴容易	发电量提升幅度略低于斜单轴	中
- 斜单轴跟踪支架	发电量提升效果较好，结合了倾角和方位角跟踪	结构较复杂，成本略高	中
双轴跟踪支架	发电量提升15%~25%，能全方位跟踪太阳	成本高、结构复杂、维护难度大、环境适应性差	高

---

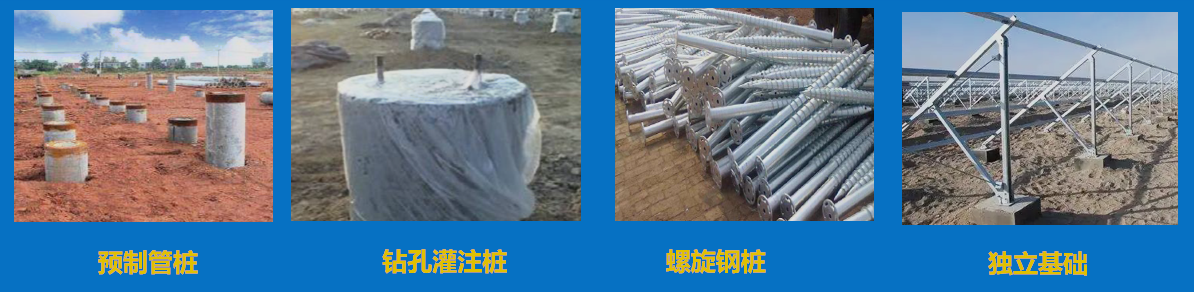

2.4 光伏基础选型

基础类型	施工	造价	适用土质
预制管桩	快	低	密实粉土/黏土
螺旋钢桩	最快、无土方	中	多数地形，环保优先
钻孔灌注桩	中	中	软土区域
独立基础	慢、破坏大	高	极少使用

---

三、光伏电站设计要点

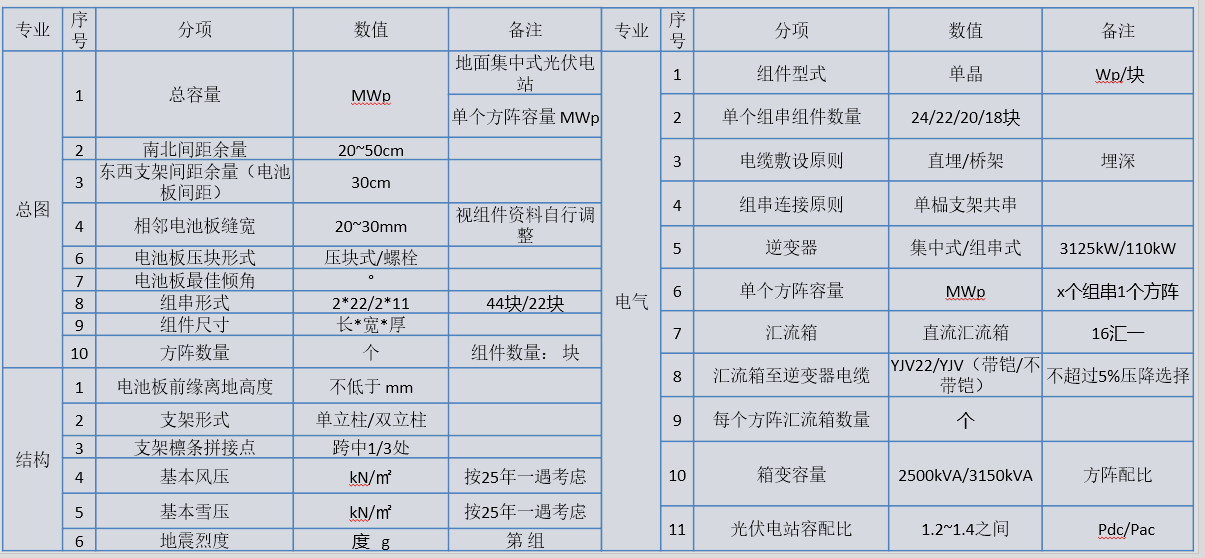

3.1 设计技术参数（NB/T 10394-2020）

关于光伏发电项目设计技术特性分析的核心内容，它从总图、结构、电气三个专业维度，详细列出了项目设计中需要遵循的关键技术参数和规范要求。

表格说明：
（1）、总图专业 (宏观布局与规划)
这部分主要关注光伏场区的整体布局和组件阵列的排布。

1. 总容量/单个方阵容量 (MWp)：明确项目的总装机规模和每个独立发电单元（方阵）的容量，是项目设计的基础。
2. 南北/东西间距余量 (cm)：规定了光伏组件阵列之间的最小间距，确保在冬至日等日照角度最低的时段，前排组件不会对后排组件造成遮挡，保证发电量。
3. 组件缝隙宽 (mm)：组件之间的安装缝隙，用于散热和排水。
4. 最佳倾角 (°)：根据项目所在地的纬度，计算出能接收最多太阳辐射的组件安装角度，是提升发电量的关键参数。
5. 组串形式/组件数量：明确每个光伏组串由多少块组件串联而成，直接影响系统的电压和电流设计。

（2）、结构专业 (支架与基础设计)
这部分确保光伏支架和基础的安全性与稳定性。

6. 电池板前缘离地高度 (mm)：组件底部距离地面的高度，需考虑防风、防洪、积雪以及运维空间等因素。
7. 支架形式/支架横梁拼接点：确定采用单立柱还是双立柱支架，以及支架结构的连接方式，保证结构强度。
8. 基本风压/雪压 (kN/㎡)：根据项目所在地的气象数据，按25年一遇的标准设计，确保支架能抵御极端天气。
9. 地震烈度：根据当地的抗震设防要求，设计支架和基础的抗震等级。

（3）、电气专业 (系统配置与安全)
这部分是光伏系统电能转换和传输的核心设计。

10. 组件型式/单个组串组件数量：明确使用的组件类型（如单晶）和每组串的组件数量，决定了直流侧的电压。
11. 电缆敷设原则：规定电缆的铺设方式（直埋或桥架），确保安全和规范。
12. 逆变器选型：选择集中式或组串式逆变器，并确定其功率规格（如3125kW/110kW）。
13. 汇流箱：采用16路汇流的直流汇流箱，汇集多个组串的电流。
14. 汇流箱至逆变器电缆：规定电缆型号（如YJV22/YJV），并要求线路压降不超过5%，减少电能损耗。
15. 箱变容量：确定箱式变压器的容量（如2500kVA/3150kVA），用于将逆变器输出的低压交流电升压至并网电压。
16. 光伏电站容配比 (Pdc/Pac)：即直流侧功率与交流侧功率的比值，通常在1.2~1.4之间，是充分利用逆变器容量、提高项目收益的重要设计策略。
17. 容配比：就是光伏系统的安装容量与额定容量之比（容配比=光伏系统安装容量/光伏系统额定容量），在一定范围内适当提高容配比，可以提高其他设备的利用率，摊薄投资成本，降低造价和发电成本，
    还可让以输出更平滑，提高电网友好性。

3.2 光伏电站容配比_Pdc/Pac参考表

表1：单面组件容配比典型地区测算结果

水平总辐照量 (kWh/m²)	固定式	平单轴跟踪	斜单轴跟踪
1000	1.7-1.8	1.6-1.7	1.6-1.7
1200	1.6-1.7	1.5-1.6	1.5
1400	1.5-1.6	1.4-1.5	1.4-1.5
1600	1.4-1.5	1.3-1.4	1.3-1.4
1800	1.3-1.4	1.2-1.3	1.2-1.3
2000	1.2-1.3	1.1-1.2	1.1-1.2

表2：双面组件容配比参考指标典型地区测算结果

水平总辐照量 (kWh/m²)	固定式	平单轴跟踪	斜单轴跟踪
1000	1.7	1.6-1.7	1.6
1200	1.6	1.5-1.6	1.5
1400	1.5	1.4-1.5	1.4-1.5
1600	1.4	1.3-1.4	1.3-1.4
1800	1.3	1.2-1.3	1.2-1.3
2000	1.2	1.1-1.2	1.1-1.2

国外容配比行业现状
根据右侧图表显示，国外主流市场的容配比普遍在1.2到2.0之间：

• 欧洲：约1.2
• 美国：约1.4
• 印度：约1.4
• 日本：约2.0

总结：该页内容表明，容配比的选择与当地的太阳辐照量、组件类型（单面/双面）以及安装方式（固定/跟踪）密切相关。辐照量越高，容配比可适当降低；采用跟踪支架或双面组件时，容配比也会有所调整。国外市场的容配比普遍高于国内常见的1.2-1.4，这为国内项目设计提供了参考。

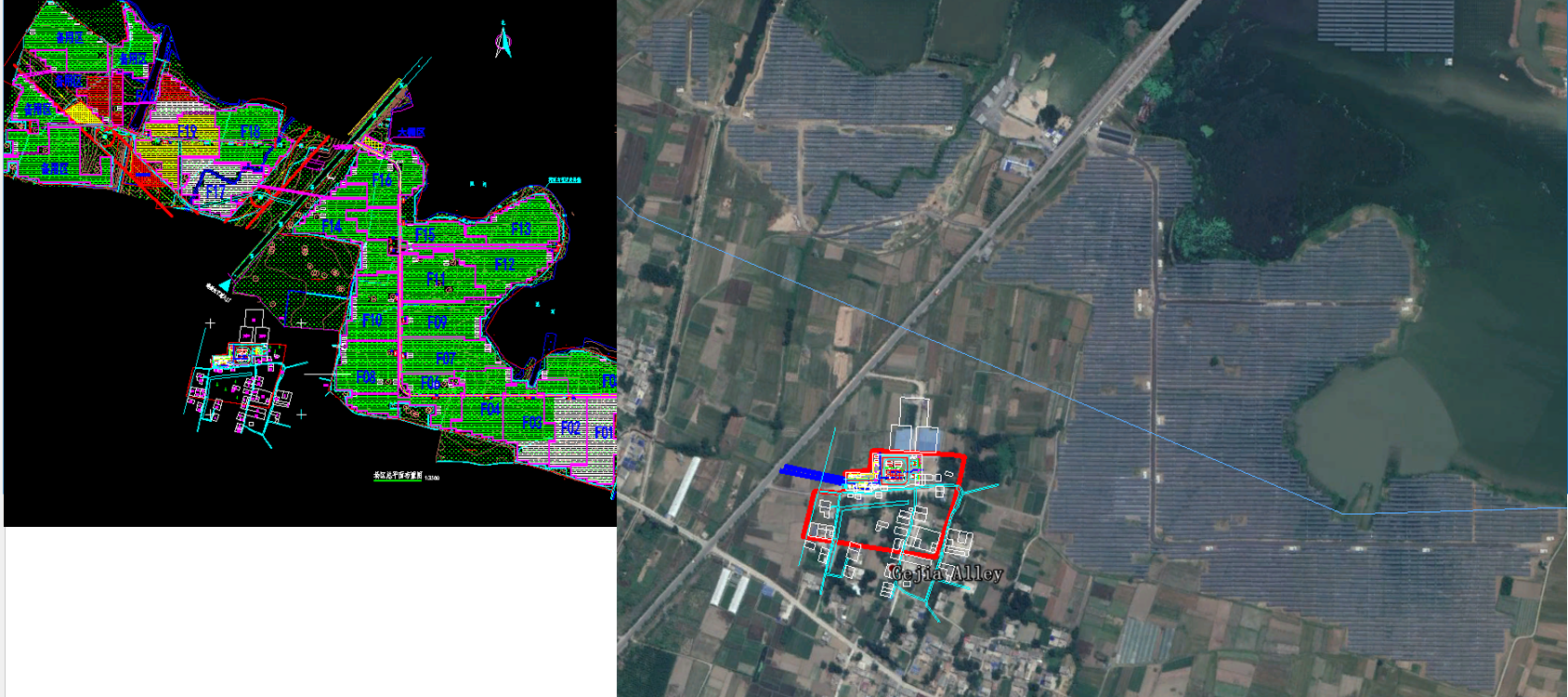

3.3 总平面布置原则

1. 光伏场区检修道路设计宽度要求：路面宽度3.5米，路基宽度4.5米。可兼做消防通道，尽量布置成环形或端头设置回车平台。
2. 箱变及逆变尽量布置在道路两侧，方便检修。
3. 避让敏感性因素（场内线路、坟地、坑塘等）。
4. 避让障碍物及周边山体等阴影。按图施工。
5. 严格阴影计算
6. 阴影计算：保证冬至日当天早晨9∶00（真太阳时）至下午15∶00（真太阳时）的时间段内，太阳电池阵列均不应被遮挡。
7. 时差：经度每相差1°，时差约有4分钟，东八区经度120°。

---

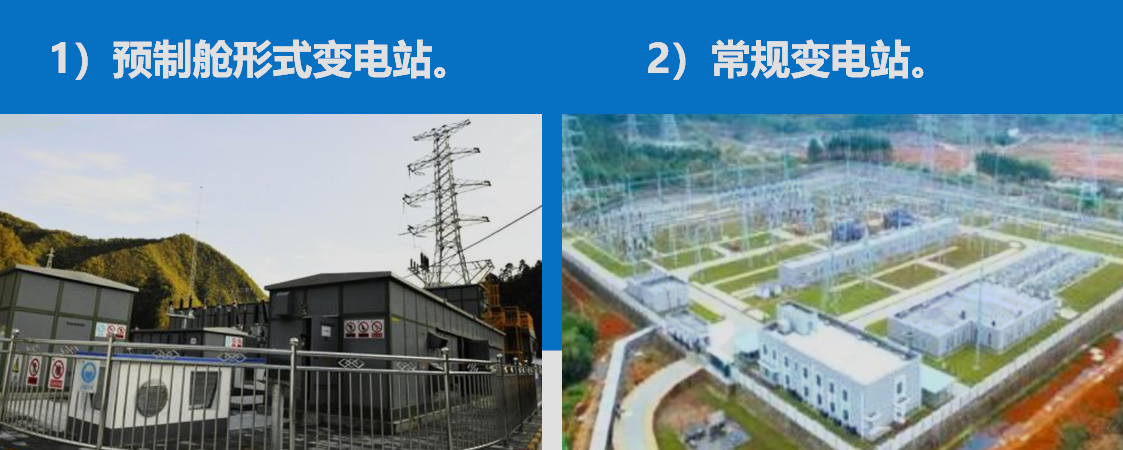

3.4 升压站方案

• 预制舱式：工期短、占地小（主流）
• 常规土建式：寿命长、工期长


---

四、光伏电站投资估算

4.1 300MWp地面光伏（含储能）

费用类别	金额(万元)	占比
机电设备及安装	80360	59.53%
建筑工程	38071	28.20%
其他费用	5061	3.75%
基本预备费	2470	1.83%
储能系统	9030	6.6%
总投资	136070	-
单位投资	4536元/kW	-

4.2 10MWp屋面光伏

项目	金额(万元)	占比
机电设备及安装	3037	57.53%
建筑工程(含防水)	1651	31.28%
其他费用	539	10.21%
总投资	5326	-
单位投资	5326元/kW	-

4.3 光伏电站的单位造价参考（元/kW）

光伏电站单位造价参考表（2025年更新版）

地貌	装机容量	单位造价（元/千瓦）	说明
荒漠/平原	10MW	2400 - 2500	规模效应不明显，成本略高
	20MW	2300 - 2400
	30MW	2250 - 2350
	50MW	2200 - 2300
	100MW	2100 - 2200	规模效应显著，成本最低
草地	各类规模	2300 - 2500	成本略高于荒漠/平原
丘陵及其他复杂地形	各类规模	2500 - 2800	地形复杂，施工和基础成本增加
屋面（工商业）	1MW	3000 - 3500	屋顶加固、消防等要求增加成本
	3MW	2800 - 3200
	6MW	2700 - 3000

表格信息说明：

1. 成本大幅下降：相比2021年（普遍在3700-4300元/千瓦），2025年的光伏电站单位造价已显著下降，主流集中式地面电站成本已进入2.1-2.8元/瓦区间。
2. 规模效应：装机规模越大，单位造价越低，100MW及以上的大型电站成本优势明显。
3. 地形影响：平原、荒漠地区成本最低，丘陵山地等复杂地形因施工难度大，成本会增加10%-20%。
4. 组件技术：N型TOPCon/HJT高效组件成为主流，虽然单价略高，但更高的发电效率摊薄了整体系统成本。
5. 政策影响：
   • 电价市场化：新投产项目全面进入电力市场，电价波动增大，对项目收益测算提出更高要求。
   • 储能配套：部分地区要求强制配储（ 如10% / 2h），会增加约0.3 - 0.6元/瓦的成本（表中未包含）。
   • 技术门槛提升：对项目的负荷预测、智能化水平要求提高，可能增加部分技术改造成本。

4.4 各类光伏电站的单价构成（元/W）

各类光伏电站单价构成对比表（2025年更新版）

序号	材料清单	百kW级彩钢瓦屋面光伏 (元/W)	百kW级混凝土屋面光伏 (元/W)	MW级小型地面光伏 (元/W)	百MW级大型地面光伏 (元/W)	说明
1	组件	0.75	0.75	0.70	0.70	N型TOPCon/HJT组件为主，大型项目集采价更低
2	逆变器	0.25	0.25	0.20	0.20	组串式与集中式逆变器成本差异
3	箱变	0.00	0.00	0.10	0.10	地面电站必需，屋顶项目通常无
4	支架及基础	0.20	0.40	0.50	0.50	混凝土屋面需加固，成本高于彩钢瓦
5	交直流线	0.10	0.10	0.10	0.10	技术成熟，成本相对稳定
6	电气	0.10	0.10	0.10	0.10	汇流箱、配电柜等
7	开关站/升压站	0.00	0.00	0.30	0.20	大型地面电站规模效应显著
8	施工费	0.35	0.35	0.35	0.30	大型项目施工效率更高，成本略低
9	EPC工程费用合计	1.75	1.95	2.35	2.20
10	前期费用	0.50	0.50	0.50	0.50	含设计、咨询、审批等
11	标准单位项目价格	2.25	2.45	2.85	2.70	最终单位造价参考

表格信息说明：

1. 组件成本大幅下降：从图片中的1.90-2.00元/W降至0.70-0.75元/W，这是总成本下降的最主要原因。
2. 逆变器成本优化：技术进步和市场竞争使得逆变器成本有所降低，集中式逆变器在大型项目中优势更明显。
3. 支架与基础成本：混凝土屋面因结构加固需求，成本高于彩钢瓦屋面；地面电站基础成本相对固定。
4. 规模效应凸显：百MW级大型地面光伏在组件采购、升压站建设和施工方面均体现出显著的规模优势，单位造价低于小型地面项目。
5. 最终造价对比：更新后的造价远低于2021的旧数据，反映了2025年光伏行业技术进步和成本控制的成果。大型地面电站的单位造价已降至2.70元/W左右，工商业屋顶项目约为2.25-2.45元/W。

此表格综合了最新的市场价格和技术方案，为不同类型光伏项目的投资预算提供了更精准的参考。

4.5 补充说明 MWp 含义

图片中的 MWp 是光伏行业中一个非常重要的单位，它的含义是兆瓦峰值功率 (Mega Watt peak)。

具体解释如下：

1. MW (Mega Watt)：兆瓦，是功率的单位，1兆瓦等于1000千瓦（kW）。
2. p (peak)：峰值，指的是光伏组件或光伏电站在**标准测试条件（STC）**下能够输出的最大功率。

标准测试条件 (STC) 通常定义为：

• 光照强度：1000瓦/平方米 (W/m²)
• 电池温度：25°C
• 光谱分布：AM1.5标准光谱

因此，MWp 是衡量光伏电站装机容量的常用指标，它表示该电站在理想的光照和温度条件下，能够达到的最大发电功率。例如，一个100MWp的光伏电站，意味着它在标准测试条件下的峰值发电能力为100兆瓦。

---

五、储能电站技术全解

5.1 储能技术分类

• 物理储能：抽水蓄能、压缩空气、飞轮
• 电化学储能：锂电、铅酸、钠硫、液流
• 电磁储能：超导、超级电容

5.2 电化学储能性能对比

电化学储能技术性能比较表（2025年更新版）

特性	铅酸电池	高温钠硫电池	锂离子电池 (磷酸铁锂)	全钒液流电池
功率上限	十兆瓦级	十兆瓦级	吉瓦级	吉瓦级
比容量 (Wh/kg)	35-50	100-150	180-250	25-40
循环寿命 (次)	500-1500	2500-4500	4000-12000	>15000 (可达20000+)
服役寿命 (年)	5-10	5-10	10-15	>15 (可达25)
充放电效率 (%)	50-75%	65-80%	90-95%	70-85%
自放电 (%/月)	2-5	无自放电	1-5%	无自放电
深度充放电能力	不能深度充放电	适宜在15%-85%SOC区间使用，深度充放电影响寿命	适宜在0%-100%SOC区间内使用，深度充放电影响寿命	可在0-100%SOC全范围内使用，深度充放电对寿命无影响
容量	容量衰减后不可恢复	容量衰减后不可恢复	容量衰减后不可恢复	可补充电解液恢复容量
成本 (元/kWh)	500-1500	1000-3000	1200-2000	2000-3000 (系统成本)
安全性	一般	较好	存在热失控风险	好 (本质安全，无燃烧爆炸风险)
主要应用领域	系统备用电源	大规模储能	电动汽车、大规模储能、用户侧储能	大规模储能、电网调峰、新能源配套
优势	技术成熟，价格最低	能量密度高，占地少	能量密度高，效率高，响应快	循环次数极高，使用寿命长，安全性优异，功率与容量解耦
劣势	能量密度低，不能深度充放电，报废电池处理难度大	运行条件苛刻，寿命受深度充放电影响	存在安全风险，成本较高	能量密度低，占地面积大，初始投资成本较高

关键更新说明：

1. 锂离子电池性能提升：随着技术进步，磷酸铁锂电池的循环寿命已普遍达到4000次以上，部分长寿命产品甚至突破12000次，能量密度也有所提升。
2. 全钒液流电池迎来突破：循环寿命显著提升至15000次以上，系统成本有所下降，在长时储能（4小时以上）领域的经济性优势日益凸显，成为电网侧和新能源大基地的重要选择。
3. 政策导向转变：国家已取消新能源项目“强制配储”政策，转向市场化机制，鼓励通过容量电价、辅助服务等方式体现储能价值，这使得具备长寿命、高安全性的全钒液流电池更具竞争力。
4. 应用场景分化：锂离子电池凭借高能量密度和快速响应优势，在电动汽车和短时储能领域占据主导；全钒液流电池则凭借超长寿命和本质安全特性，在大规模长时储能领域展现出巨大潜力。

此表格综合了最新的技术数据和市场动态，为储能项目的技术选型提供了更全面的参考。

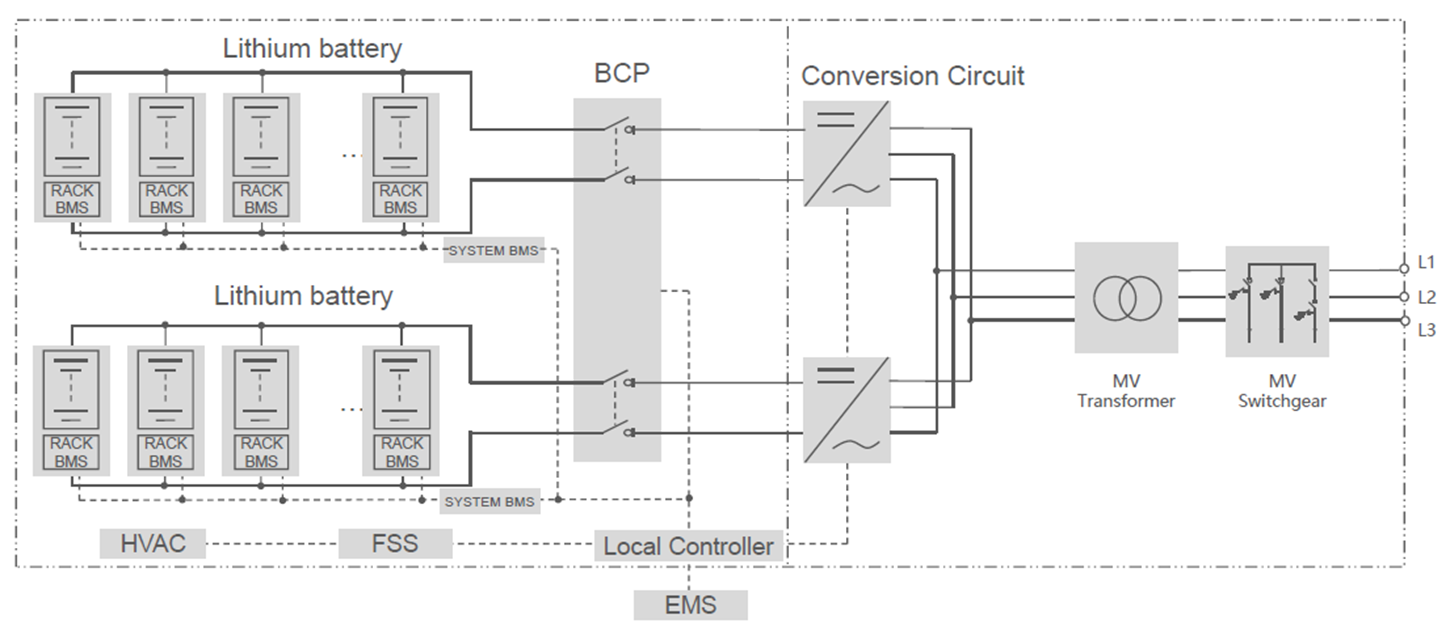

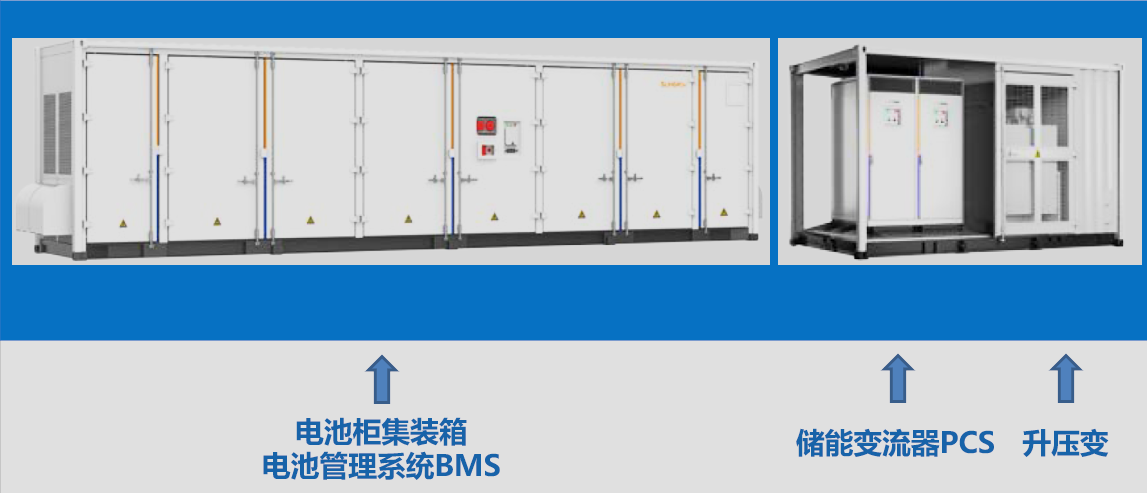

5.3 锂电储能系统构成

以1500V液冷储能系统为例：

1. 电池柜/集装箱
2. BMS电池管理系统
3. PCS储能变流器
4. 升压变压器
5. 监控、消防、温控系统


---

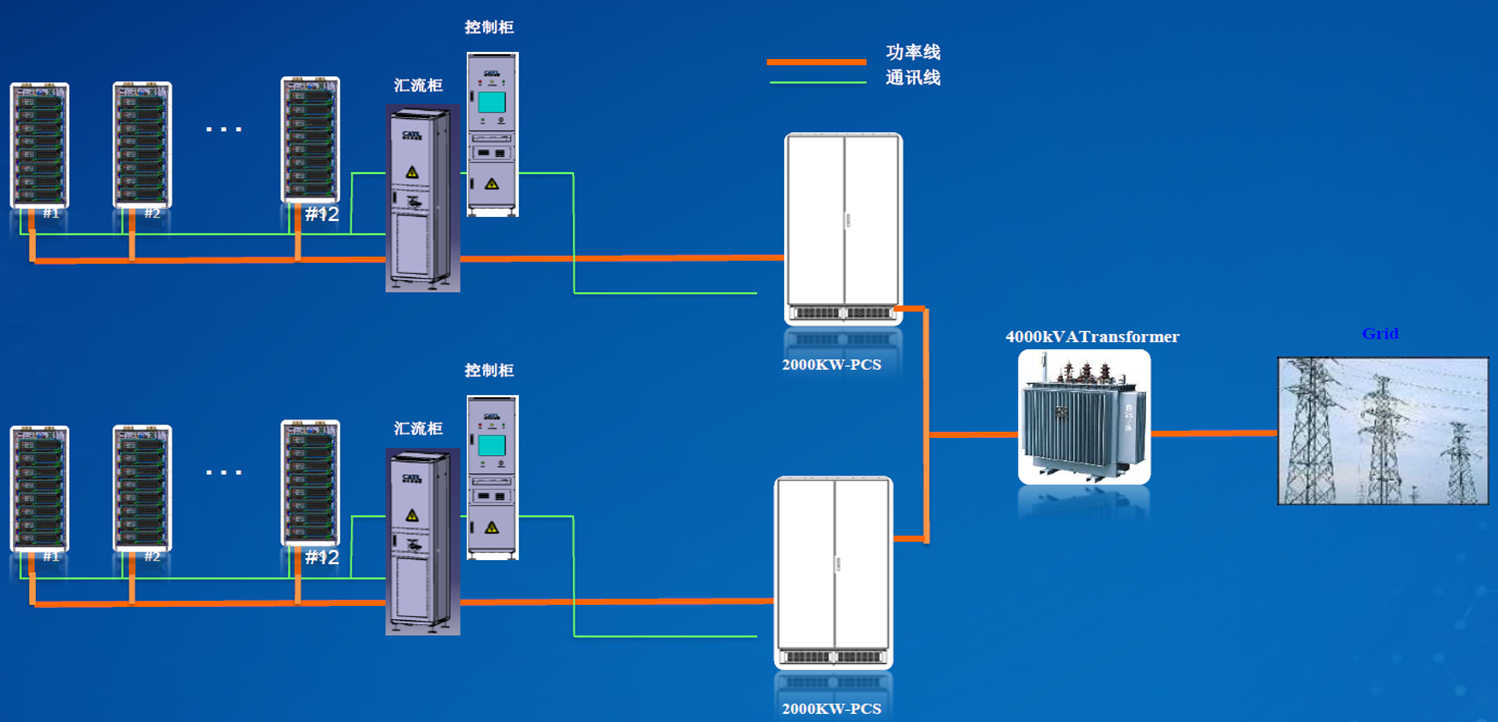

根据储能电站的规模，比如：由若干个2MW/4MWh子系统组成，每2个子系统交流测集成在一个集装箱内，包含2台2MW-PCS。
每个2MW/4MWh子系统包含包含12个1P416S电池柜，每个电池子系统包含1个汇流柜和1个控制柜，汇集到1台2MW-PCS上。

---

---

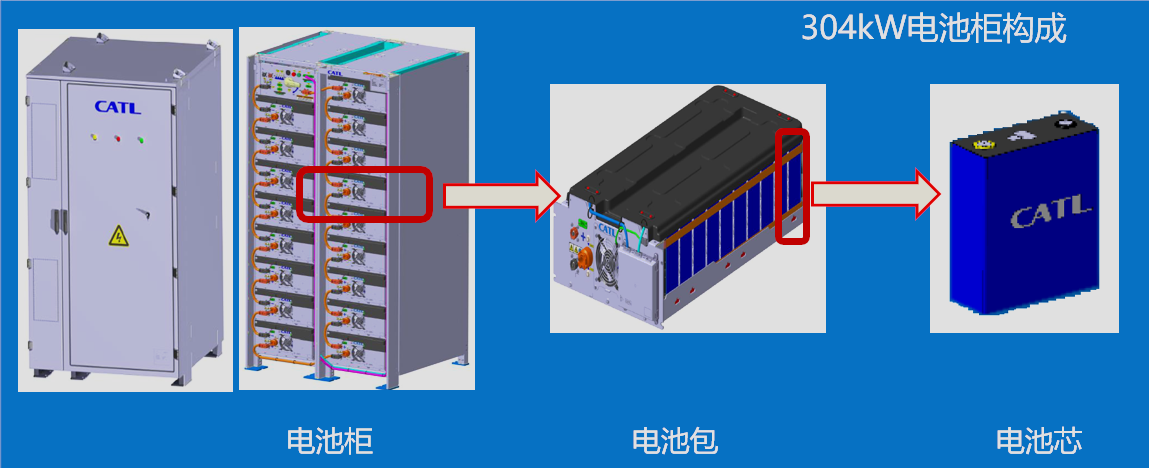

5.4 储能系统核心设备尺寸与参数表

设备名称	尺寸 (W × H × D)	容量/参数	备注
电池柜集装箱	12.192 m × 2.896 m × 2.438 m (40尺高柜)	-	用于集成多台电池柜
PCS和升压变集装箱	6.058 m × 2.896 m × 2.438 m (20尺高柜)	-	用于集成PCS与升压变压器
电池柜	1200 mm × 1000 mm × 2300 mm	304 kWh DC 952 V ~ 1224 V 140 A	集装箱内安装单元
电池包	234 mm × 516 mm × 950 mm	17.9 kWh DC 56 V ~ 72 V	电池柜内部模块
电芯	174 mm × 72 mm × 207 mm	280 Ah 3.2 V	电池包内部最小单元

---

补充说明

• 尺寸单位：集装箱为米（m），电池柜/包/电芯为毫米（mm）
• 电压等级：电芯为单体3.2V，电池包为56 ~ 72V，电池柜为 952 ~ 1224V，体现了从单体到系统的串联升压逻辑
• 容量关系：17.9 kWh × 17 ≈ 304 kWh，符合电池包到电池柜的容量级联关系

---

5.4 储能投资估算（元/kWh）

项目	单价
电池系统(含PCS/BMS)	1500~1800
电气系统	50
控制/消防/监控	50
电缆桥架	40
土建	100
合计	1750~2050

---

六、2026行业更新要点

1. 组件：N型TOPCon/HJT替代P型，效率≥26%
2. 逆变器：大功率组串化、集散式成为主流
3. 储能：1500V高压、液冷、长时储能标配
4. 造价：地面光伏EPC降至3.5~3.9元/W
5. 政策：配储要求10%/2h，部分15%/2~4h

---

七、总结

本文覆盖 光伏基础→设备选型→设计规范→投资测算→储能技术全流程，数据详实、可直接用于方案设计与汇报。地面光伏优先固定支架+组串/集散逆变；储能优先磷酸铁锂1500V液冷系统，安全与收益兼顾。

---
