🔥 内容介绍

1 引言

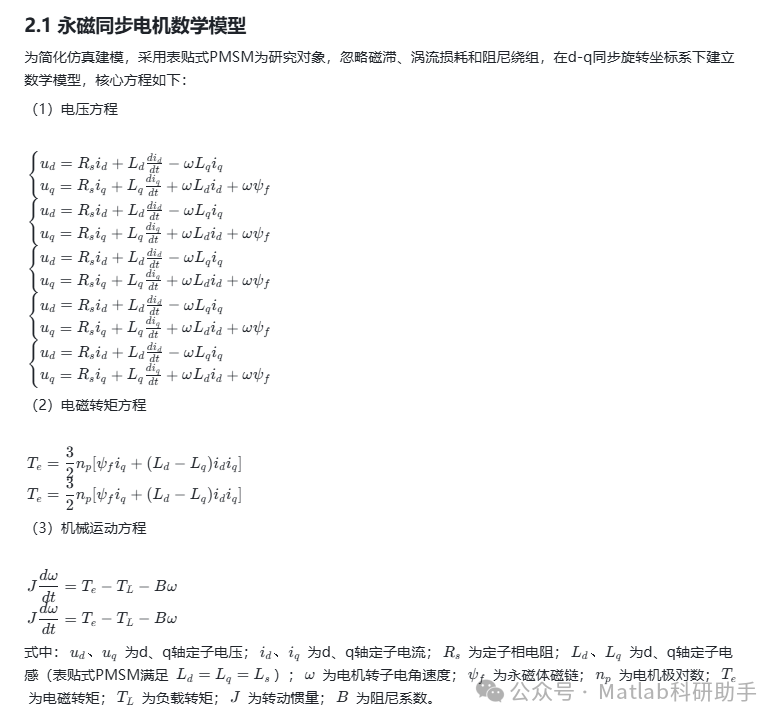

永磁同步电机（Permanent Magnet Synchronous Motor, PMSM）凭借功率密度高、结构简单、转矩电流比大、运行效率高的优势，广泛应用于工业伺服、新能源汽车、航空航天等领域。但PMSM本质是多变量、强耦合的非线性系统，运行过程中易受到定子电阻、电感参数摄动、外部负载扰动等不确定性因素影响，传统PID控制依赖精确数学模型，难以实现高精度、强鲁棒性的控制需求，在参数漂移或负载突变时易出现超调量大、调节时间长、抗扰能力弱等问题。

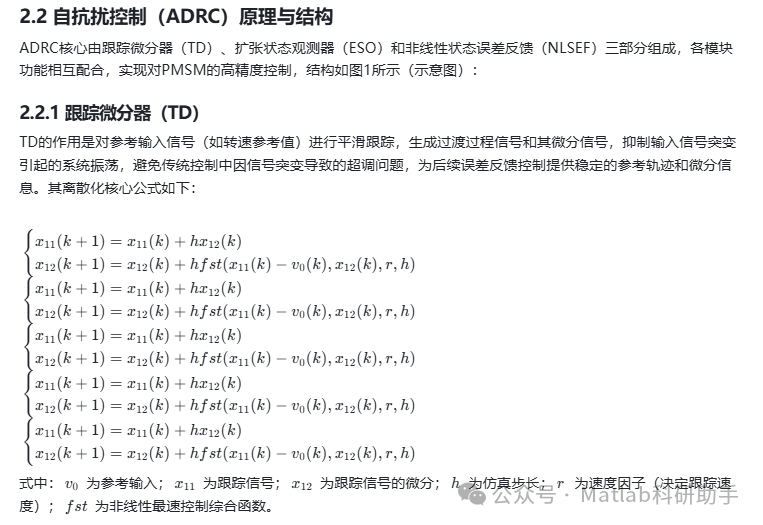

自抗扰控制（Active Disturbance Rejection Control, ADRC）由韩京清教授于1998年提出，其核心思想是将系统内部非线性、参数摄动与外部扰动统一视为“总和扰动”，通过扩张状态观测器（ESO）实时估计并补偿扰动，无需依赖对象精确数学模型，能有效克服传统控制策略的局限性，显著提升系统的动态响应和抗扰性能。本文基于MATLAB/Simulink平台，构建基于ADRC的PMSM双闭环仿真模型，详细阐述模型组成、参数设计、搭建步骤及仿真验证，为PMSM高精度控制提供理论支撑和工程参考。

2 核心理论基础

2.2.2 扩张状态观测器（ESO）

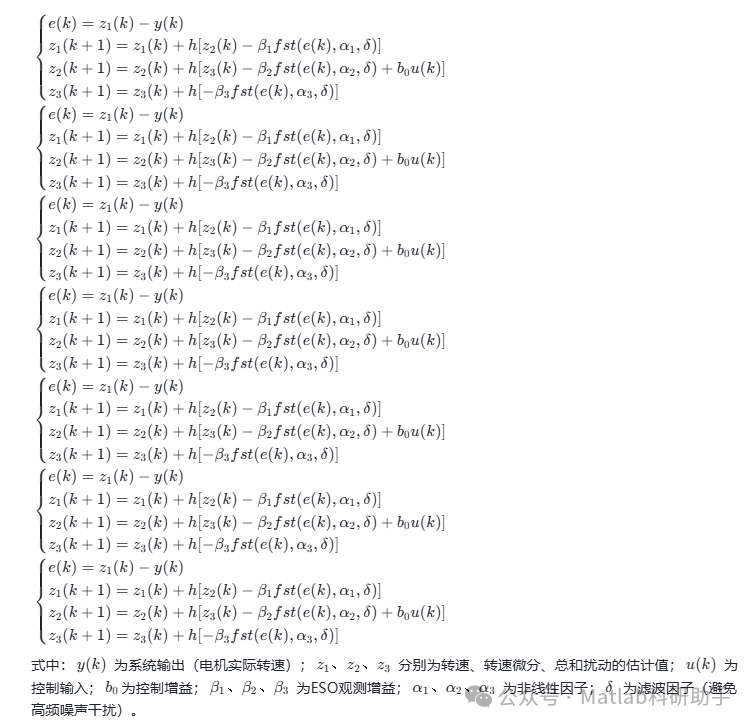

ESO是ADRC的核心部件，其核心思想是将系统的总和扰动（内部参数摄动+外部负载扰动）扩张为一个新的状态变量，通过系统输入输出信号实时估计系统状态和总和扰动，无需依赖精确数学模型，为扰动补偿提供依据。针对PMSM转速控制，构建二阶ESO，离散化方程如下：

2.2.3 非线性状态误差反馈（NLSEF）

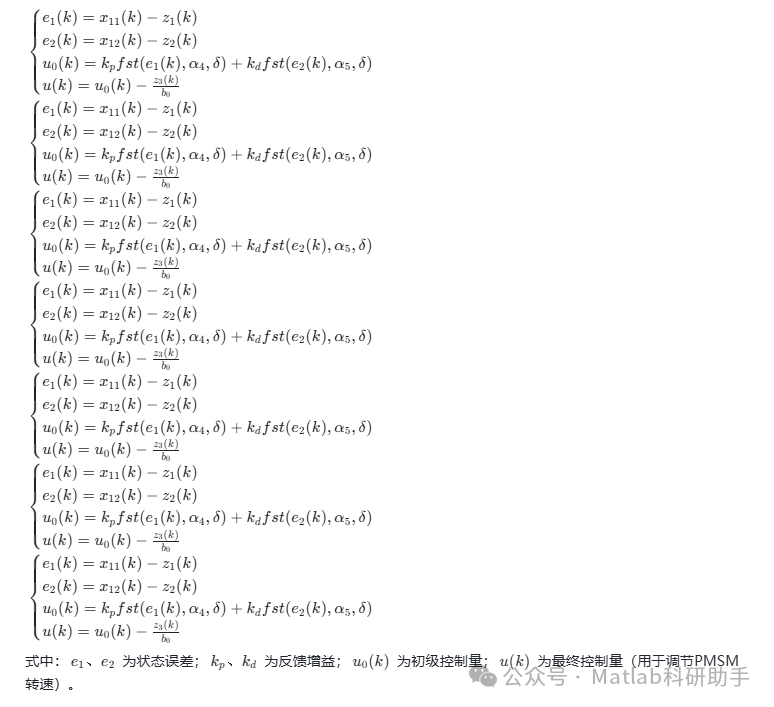

NLSEF根据TD输出的跟踪信号、微分信号与ESO输出的状态估计值，计算状态误差，通过非线性函数组合生成初级控制量，再结合ESO估计的总和扰动进行补偿，最终生成控制信号，实现对系统的精准控制，其核心公式如下：

3 仿真模型搭建（MATLAB/Simulink）

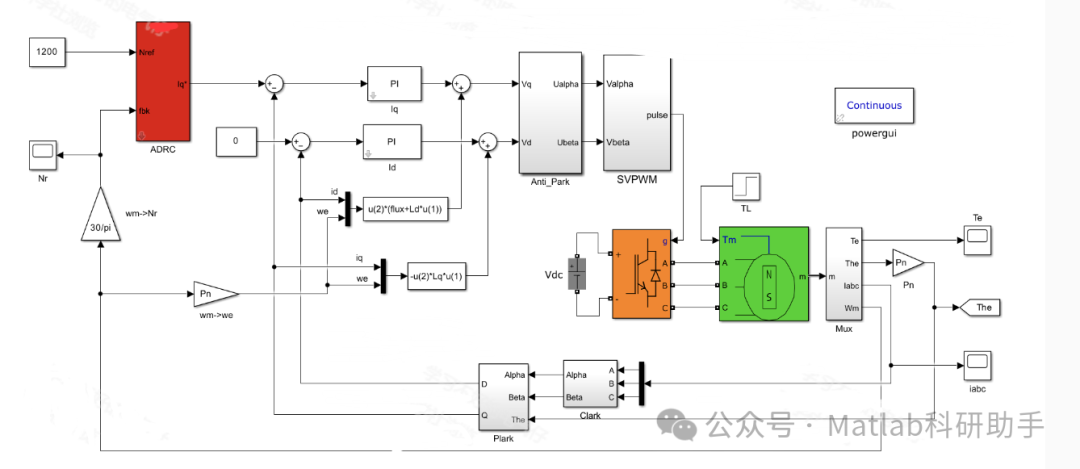

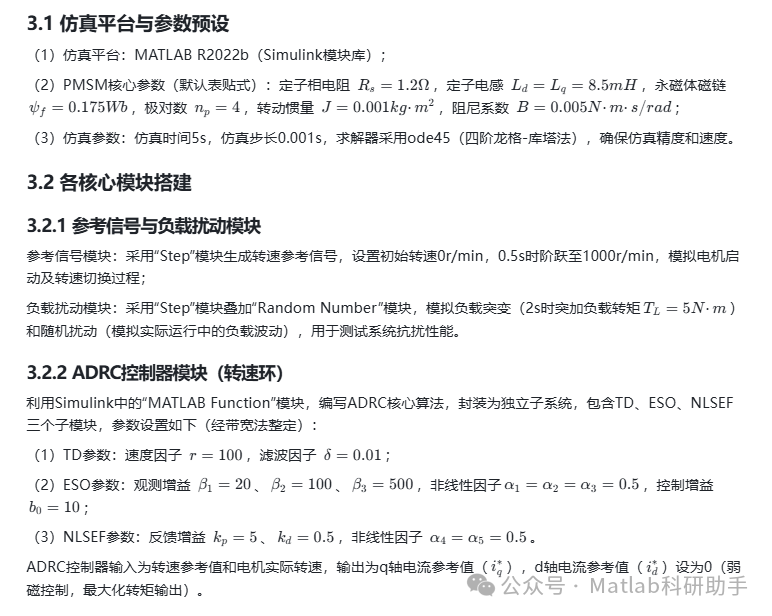

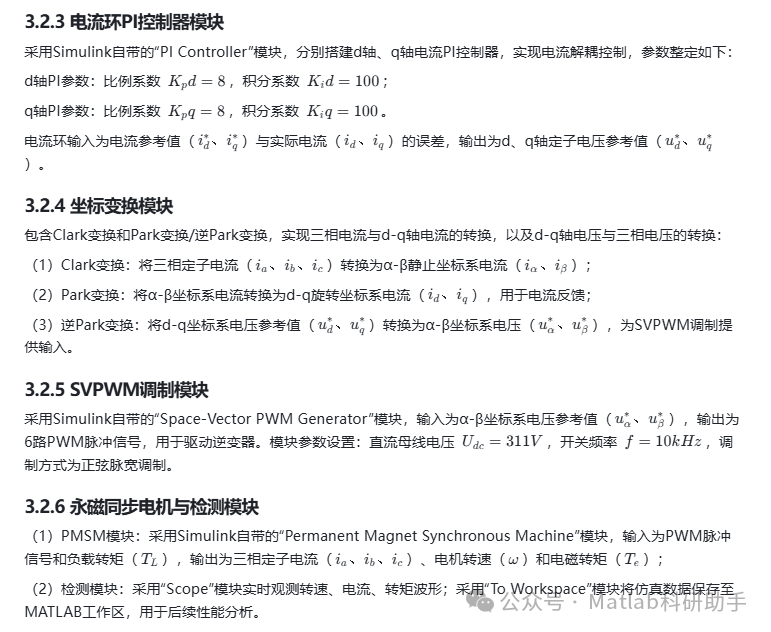

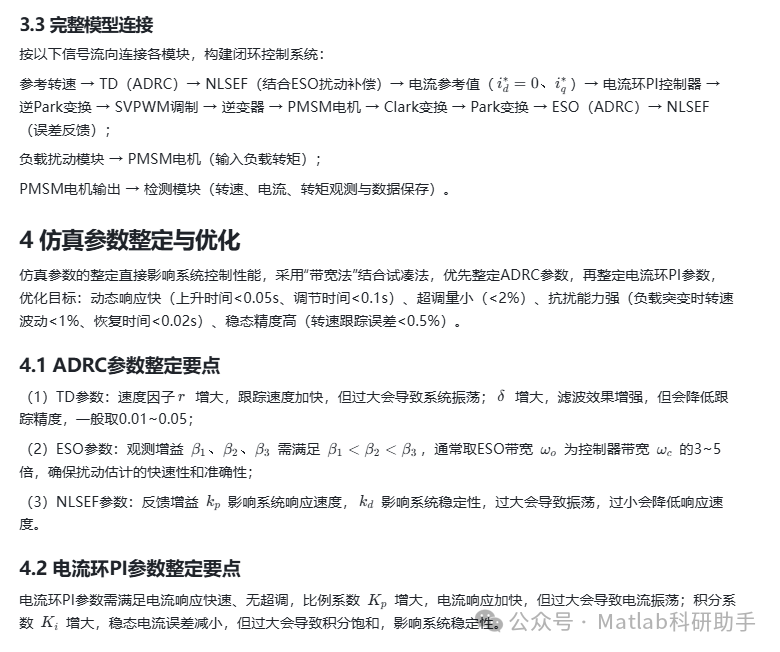

本仿真模型采用“转速环ADRC+电流环PI”的双闭环控制结构，转速环采用ADRC替代传统PI控制器，实现转速的高精度跟踪和抗扰控制；电流环采用PI控制器，实现d-q轴电流解耦，确保电流稳定跟踪转速环输出的电流参考值，整体模型由6个核心模块组成，搭建步骤如下：

5 模型改进方向与注意事项

5.1 模型改进方向

（1）参数自整定优化：引入粒子群算法（PSO）、模糊控制等智能优化算法，实现ADRC参数的在线自整定，避免人工试凑的繁琐，提升系统在不同工况下的自适应能力；

（2）无位置传感器控制：结合模糊变参数超螺旋滑模观测器（FSTSMO），替代传统位置传感器，降低系统成本，同时提升系统鲁棒性，适用于无传感器场景的PMSM控制；

（3）多工况适配：优化ADRC结构，采用带宽自适应线性ADRC（BALADRC），实现电机在不同转速区间的带宽自适应调整，进一步提升系统动态性能和适应能力；

（4）联合仿真：结合Ansys Maxwell + Simplorer进行联合仿真，融入电磁场分析，提升仿真模型的精度，更贴近实际工程应用场景。

5.2 仿真注意事项

（1）仿真步长设置：步长过大会导致仿真精度下降，步长过小会增加仿真耗时，建议设置为0.001~0.005s，求解器优先选择ode45；

（2）参数一致性：确保PMSM电机参数、ADRC参数、电流环参数与仿真模型中的设置一致，避免因参数不匹配导致系统振荡或发散；

（3）噪声抑制：在检测模块中加入低通滤波器，抑制电流、转速信号中的高频噪声，避免噪声干扰ESO的扰动估计精度；

（4）模块封装：将ADRC控制器、坐标变换等模块封装为独立子系统，便于模型修改、参数调试和复用；

（5）对比验证：建议同时搭建传统PID控制模型，通过对比仿真，更直观地体现ADRC的控制优势，为实际工程应用提供参考。

6 结论

本文基于MATLAB/Simulink平台，成功构建了基于ADRC的PMSM双闭环仿真模型，通过理论分析、参数整定和仿真验证，得出以下结论：

（1）ADRC无需依赖PMSM精确数学模型，通过ESO实时估计并补偿系统总和扰动，有效解决了PMSM非线性、强耦合及参数摄动、负载扰动带来的控制难题，控制性能优于传统PID控制；

（2）搭建的仿真模型实现了转速的高精度跟踪，动态性能（上升时间、调节时间、超调量）、抗扰性能（负载突变适应能力）和稳态性能均满足工业伺服、新能源汽车等领域的高精度控制需求；

（3）通过参数整定和模型优化，该仿真模型可直接用于PMSM控制算法的验证和调试，也可通过进一步改进，适配更多复杂工况和实际工程应用场景，为ADRC在PMSM控制中的工程化应用提供了重要的仿真支撑。

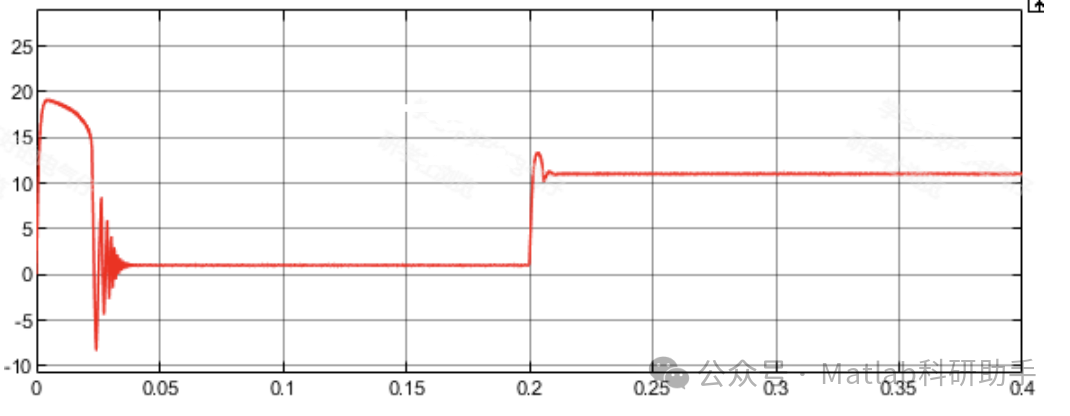

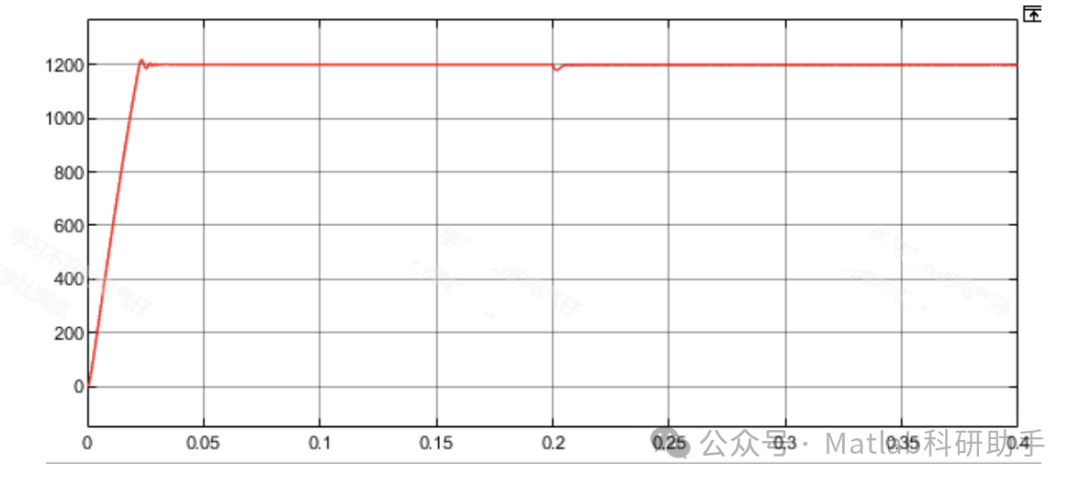

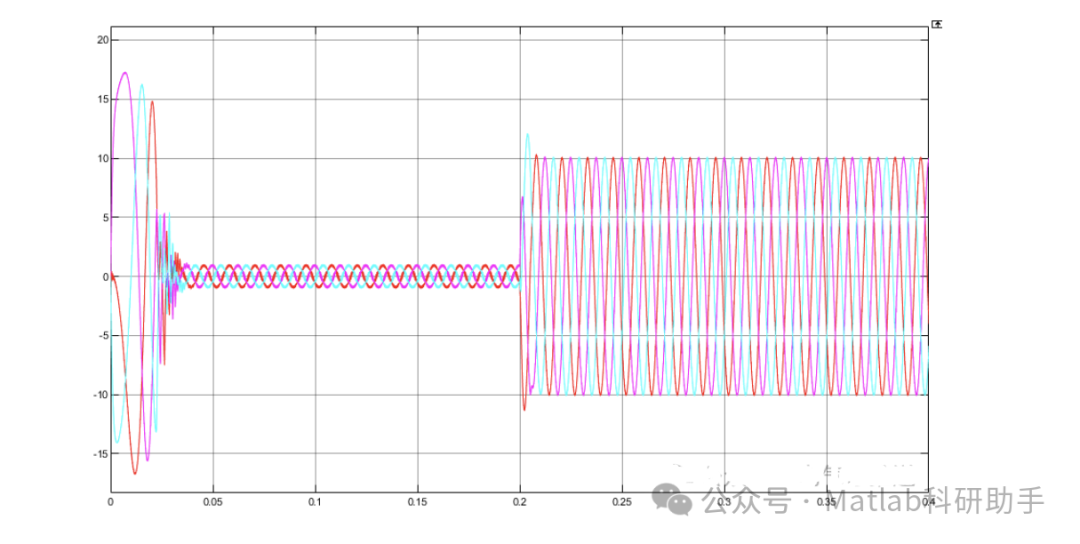

⛳️ 运行结果
