前言

STM32CubeMX2 是 ST 最新推出的图形化配置工具，面向 STM32 全系列开发者，主打“更快上手、配置更直观、工程生成更高效”。相比传统手动搭建流程，它把芯片选型、引脚复用、时钟树、外设参数和中间件配置集中到统一界面，大幅降低了入门门槛。其自动下载固件包与一键创建工程能力，能明显缩短从想法到可运行代码的时间。

对新手来说，流程清晰、学习成本低；对有经验的工程师来说，配置一致性更好、迭代效率更高。配合 VS Code 与 CMake 等现代开发方式，STM32CubeMX2 在易用性和工程化之间做到了很好的平衡，是一款非常值得尝试的生产力工具。

本文主要介绍STM32CubeMX2 中创建新项目的逐步流程，并一步步教大家如何点亮一个LED灯。

软硬件准备

软件：

• STM32CubeMX2 （Version：1.0.0 ） 链接： https://www.st.com/en/development-tools/stm32cubemx.html#overview
• Visual Studio Code （Version: 1.111.0 或者更新版本）链接：https://code.visualstudio.com/download
• STM32CubeIDE extension for Visual Studio Code (Version 3.8.0或者更新版本)（Vscode的插件）
  关于STM32CubeIDE extension for Visual Studio Code 如何使用，可以参考ST官方系列视频教程：
  这个教程可以教给我们如何创建、导入、调试工程。
  链接： https://www.bilibili.com/video/BV1JJ2cBHE2f/?share_source=copy_web&vd_source=f68e89ee3be5df52145b22d8bd59d7c5

硬件：

• NUCLEO-C542RC 链接： https://www.st.com.cn/zh/evaluation-tools/nucleo-c542rc.html

1. STM32C5点灯

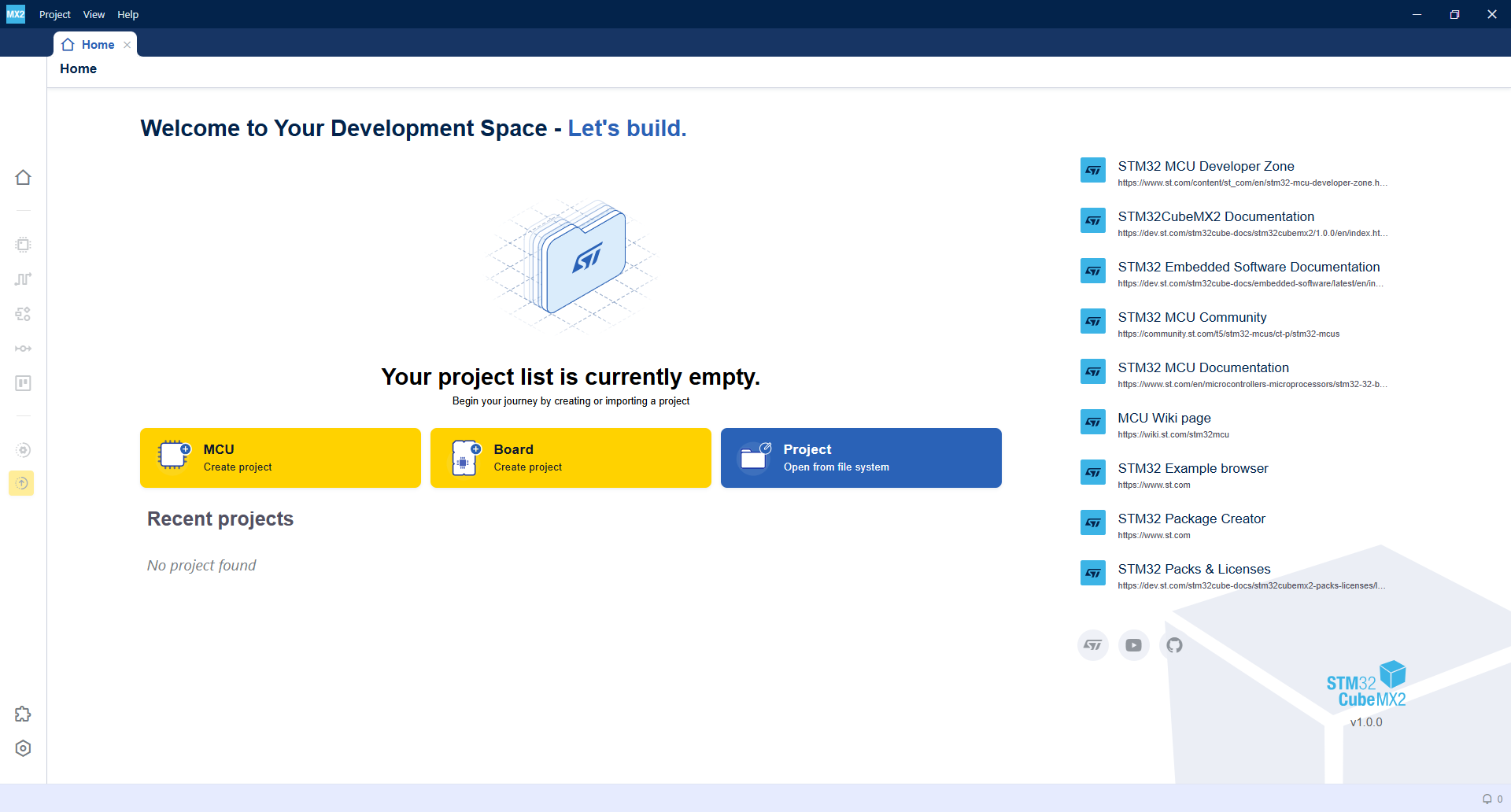

1. 打开CubeMX2界面，页面中间有三个选型用于启动一个项目


• MCU：基于微控制器创建一个新项目
• Board：基于开发板创建一个新项目
• Project：从文件系统中打开一个已有的项目

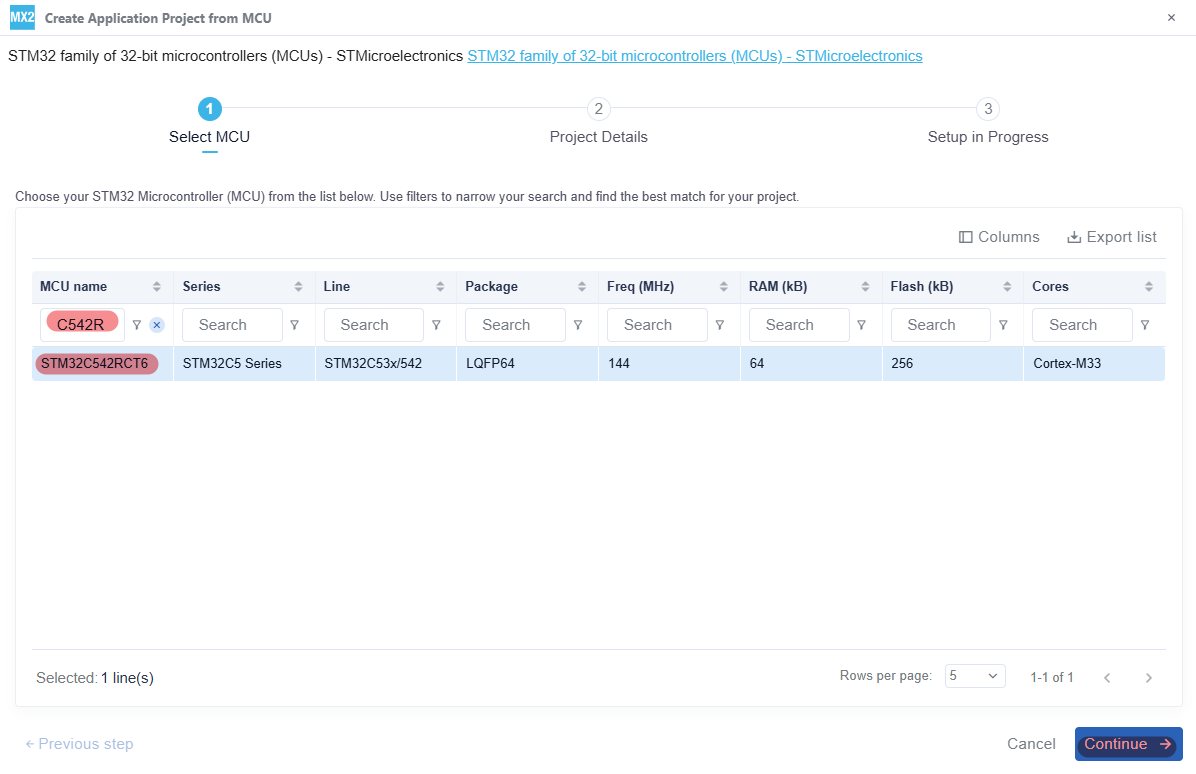

2. 选择从MCU创建一个新项目。在搜索中输入我要找的芯片型号（如C542），然后筛选出芯片，点击选择STM32C542RCT6，点击继续

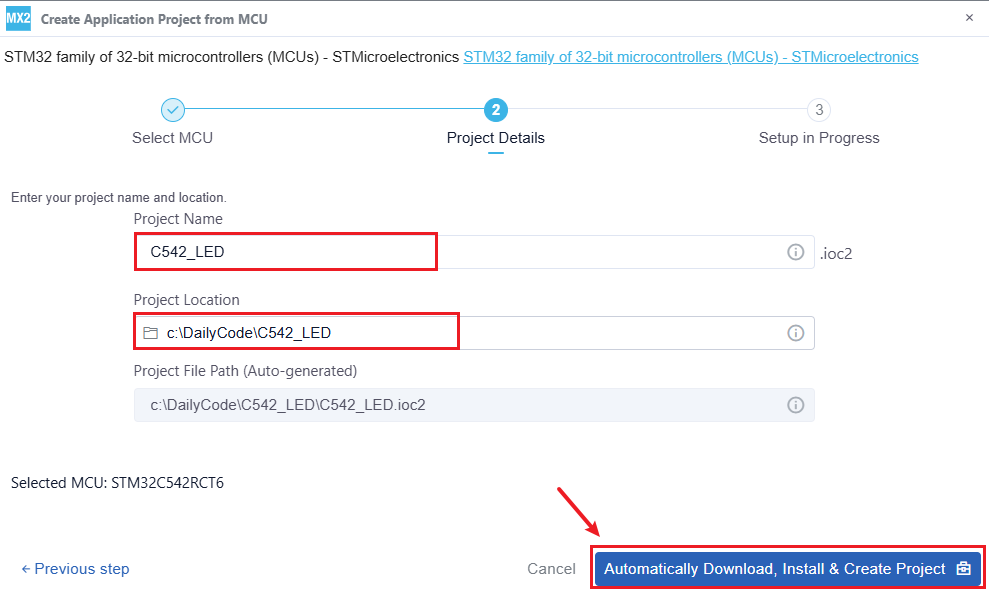

   输入项目名称（例如 NewProject），并将项目位置更新到所需文件夹。项目文件路径是基于这些输入自动生成的。设置好后，点击 [Automatically Download, Install & Create Project] 按钮继续。

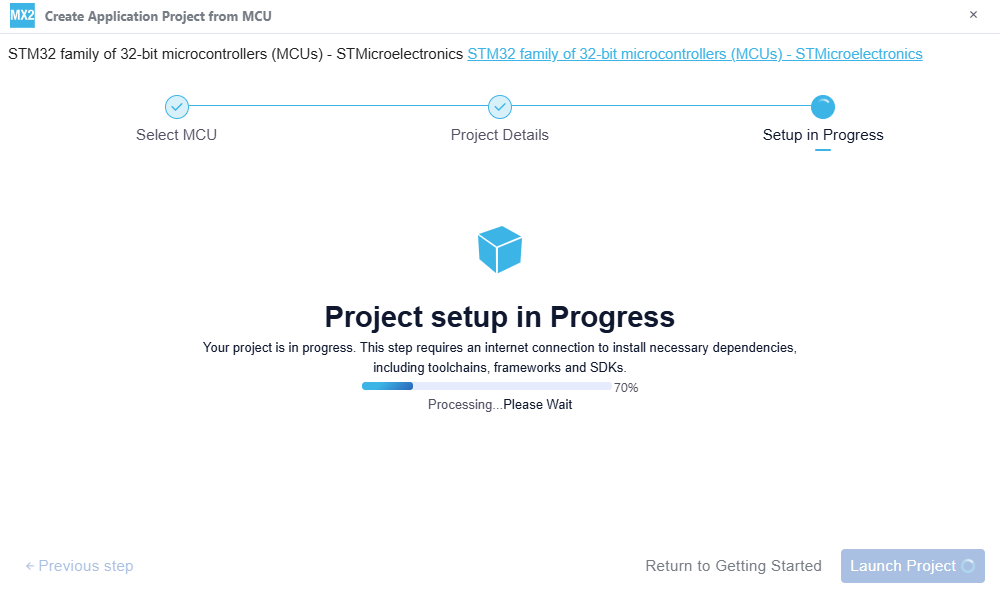

3. 然后软件会自动联网去下载STM32C5的固件包。（注意：此过程需要花费一些时间，耐心等待）
   项目进度条100%后，点击Launch Project。

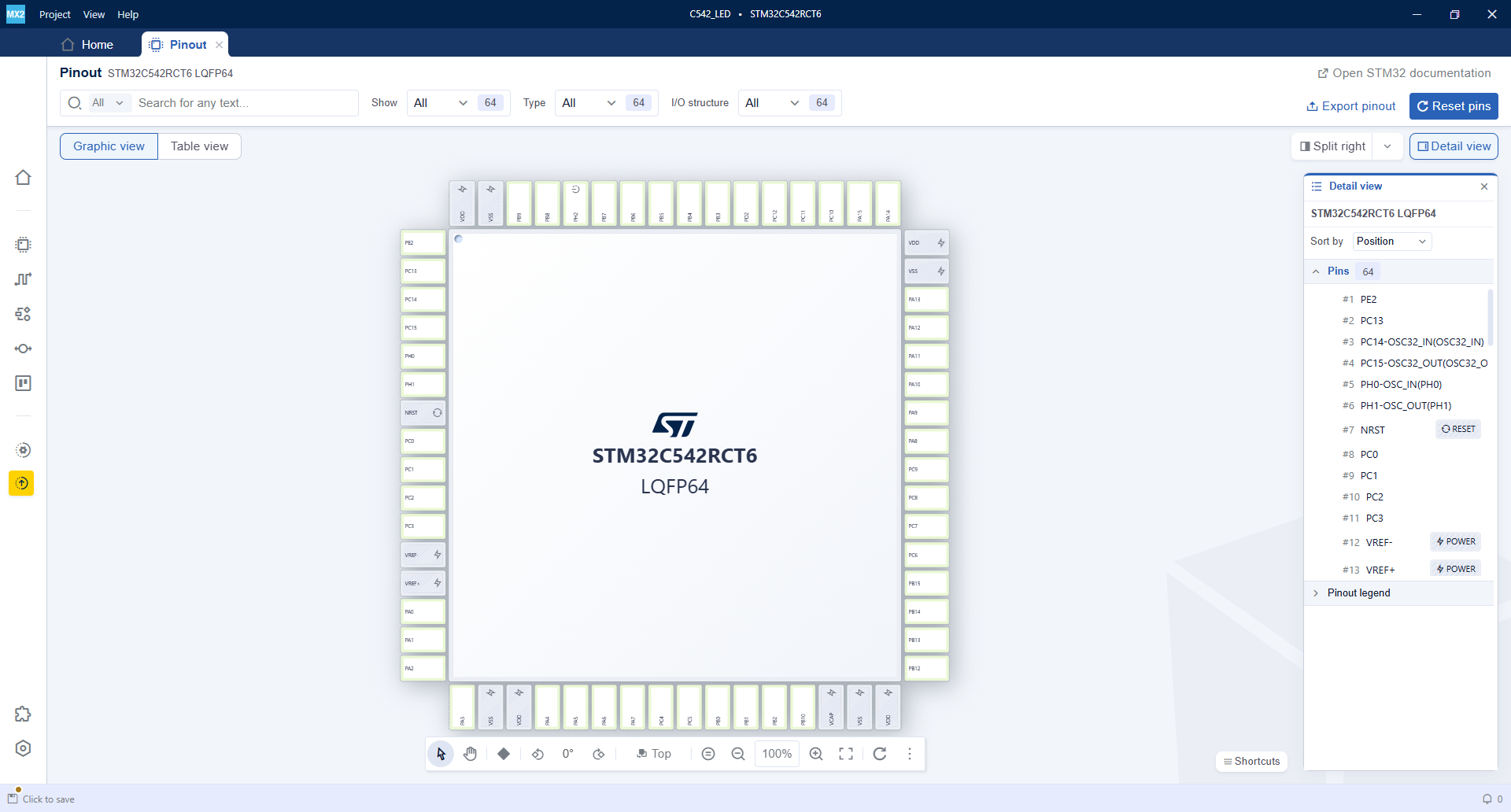

4. 项目创建成功后，进入主界面，如下所示。

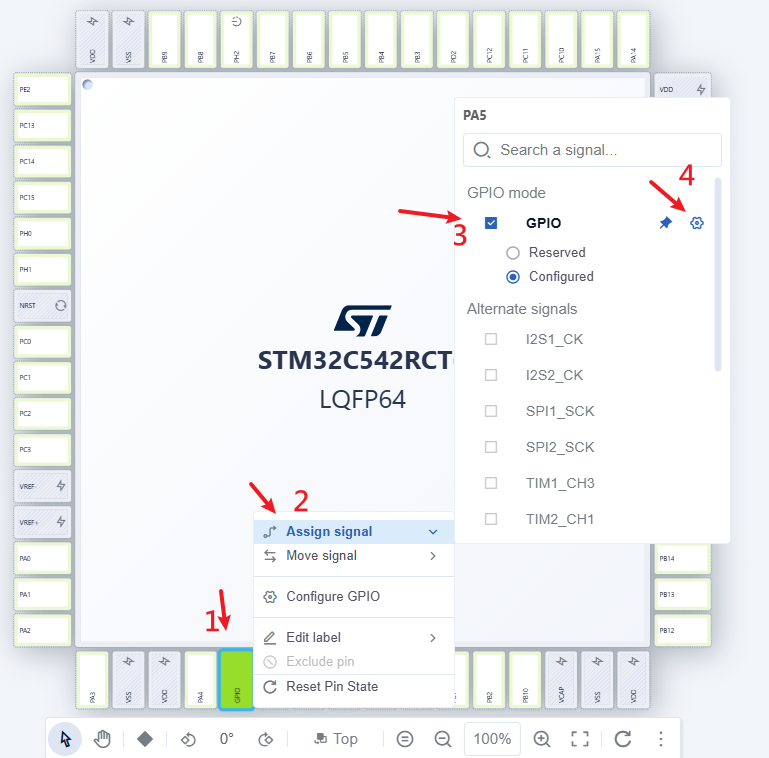

5. 选择PA5引脚，右击，引脚属性选择为GPIO.然后在点击设置，进入引脚功能详细设置。

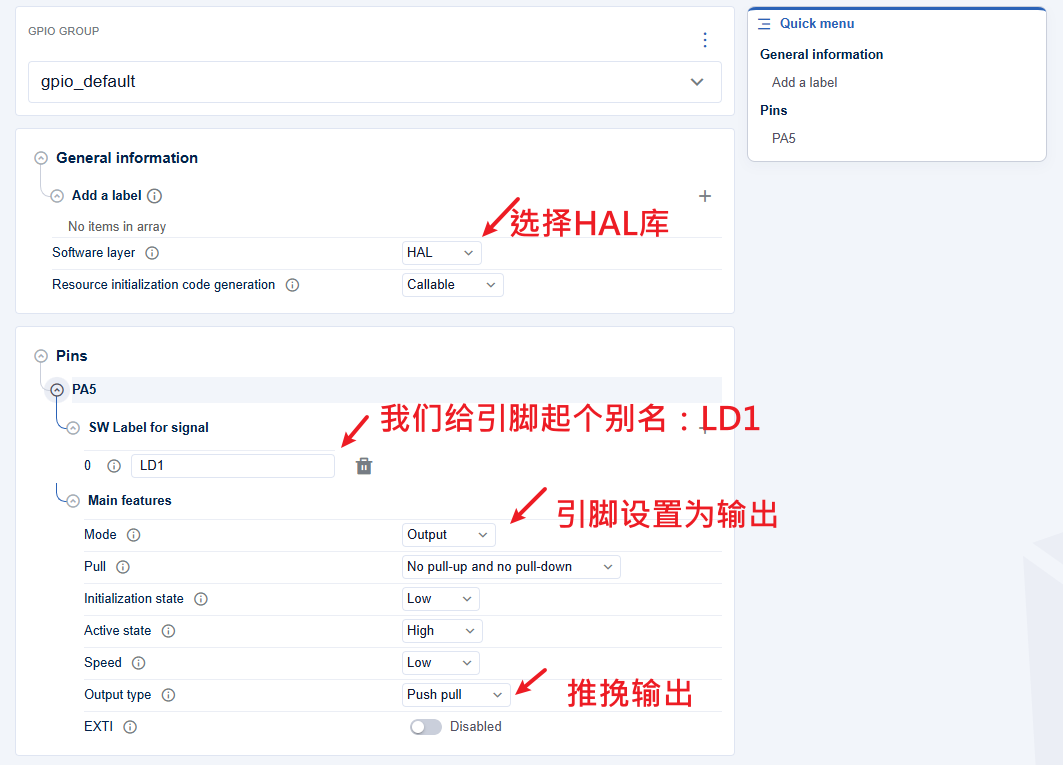

6. PA5设置如下：

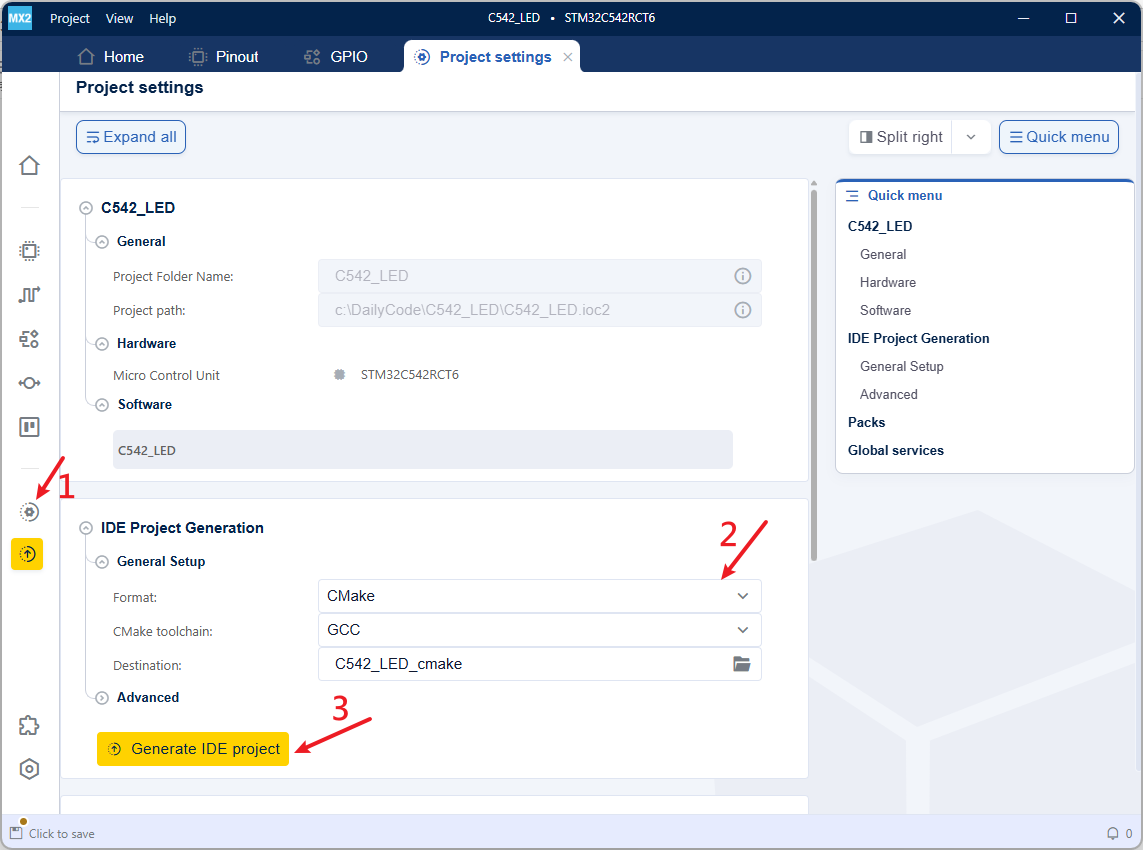

7. 点击项目设置，我们工程类型选择CMake，然后点击生成。

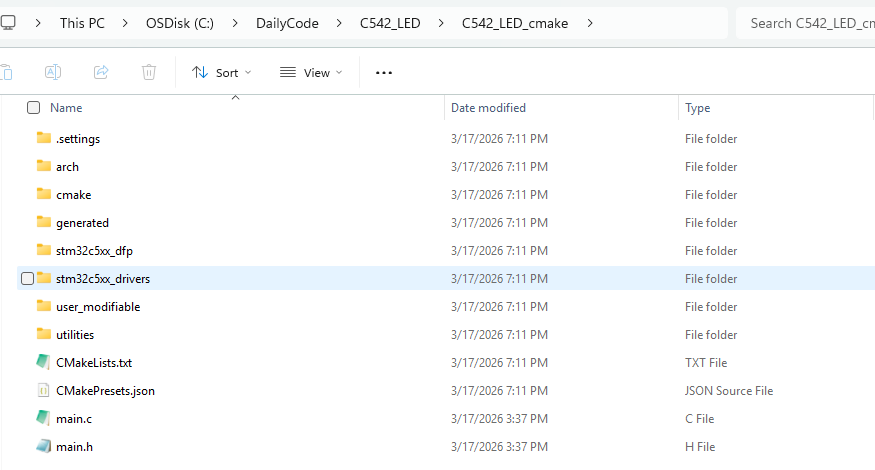

8. 生成工程的目录如下所示：


2. 代码添加

关于不清楚如何使用VScode编译器开发STM32，可以先去看看官方的系列视频，非常详细，手把手教你。在这里，为ST要点一个大大的赞。
视频链接： https://www.bilibili.com/video/BV1JJ2cBHE2f/?share_source=copy_web&vd_source=f68e89ee3be5df52145b22d8bd59d7c5

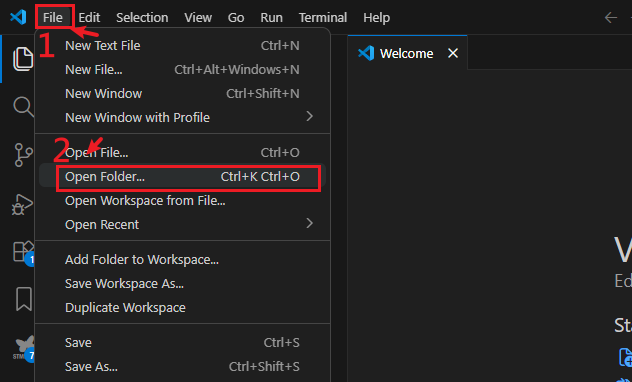

1. 我们打开VScode ,然后导入刚才生成的工程

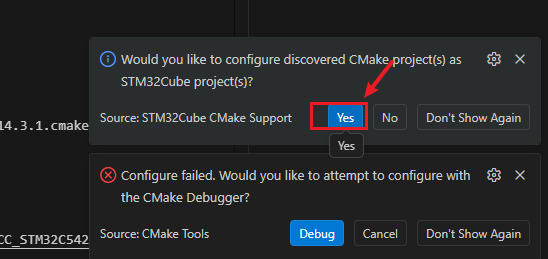

2. 导入成功后，右下角弹窗中选择Yes

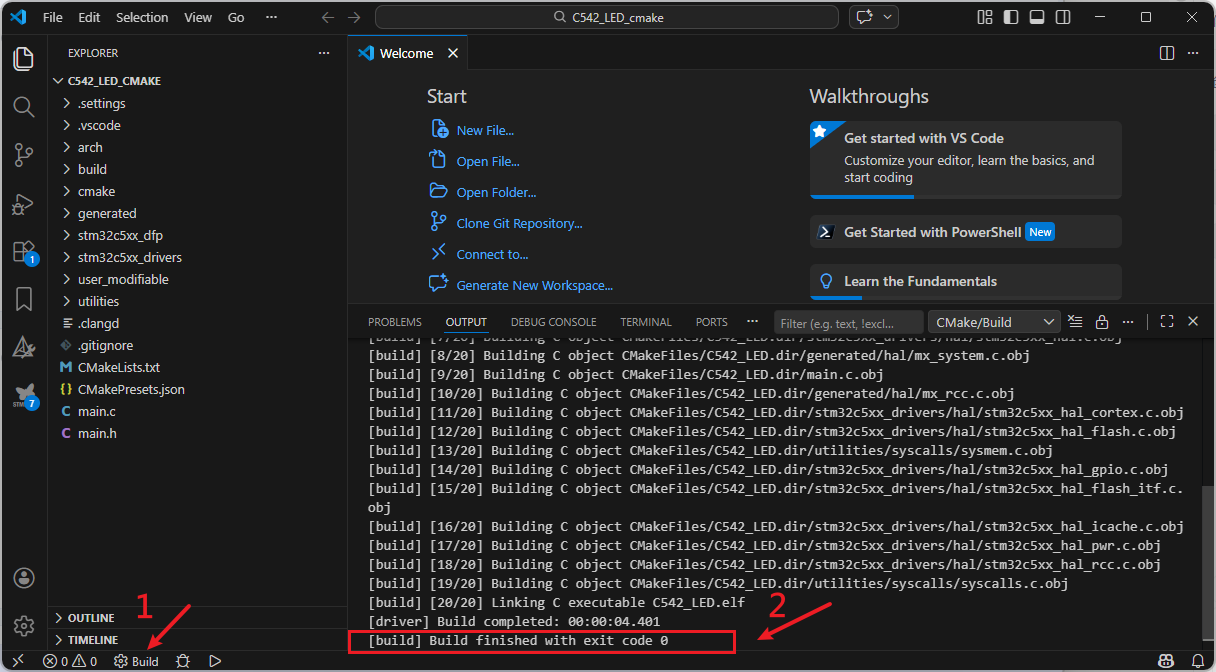

3. Build编译工程，在输出日志中看到，我们已经成功编译工程。

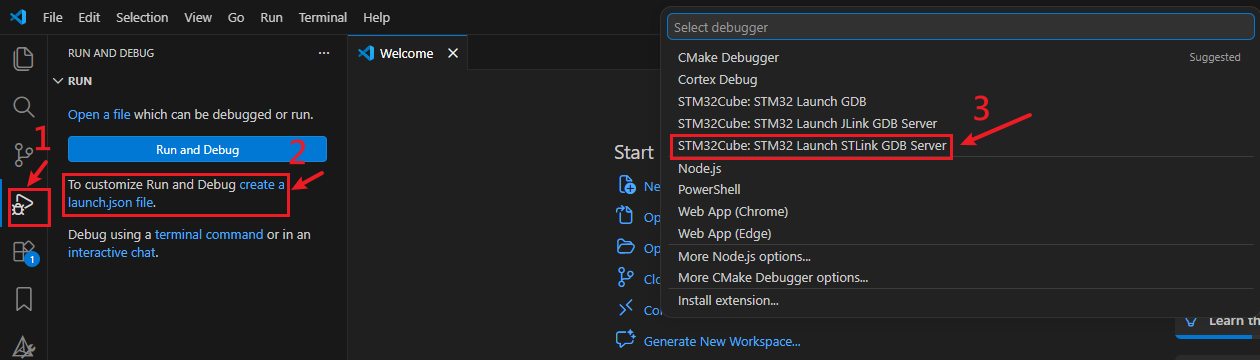

4. 按照下面步骤，创建调试文件。

这个时候，我们的调试文件也创建好了。接下来，增加一下小灯翻转的代码。

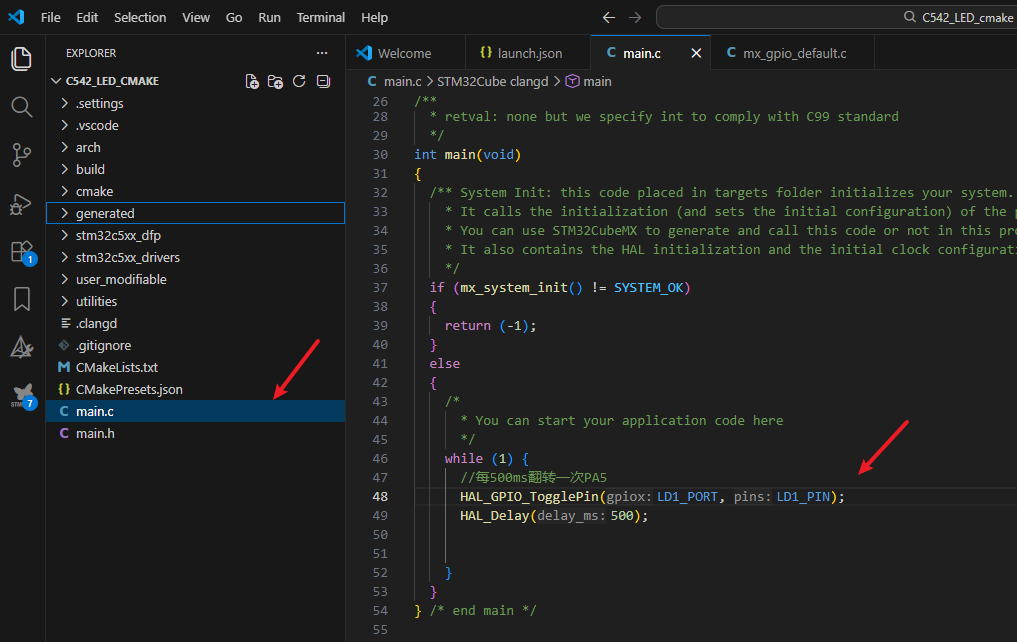

5. 在main.c中，添加LD1翻转代码。

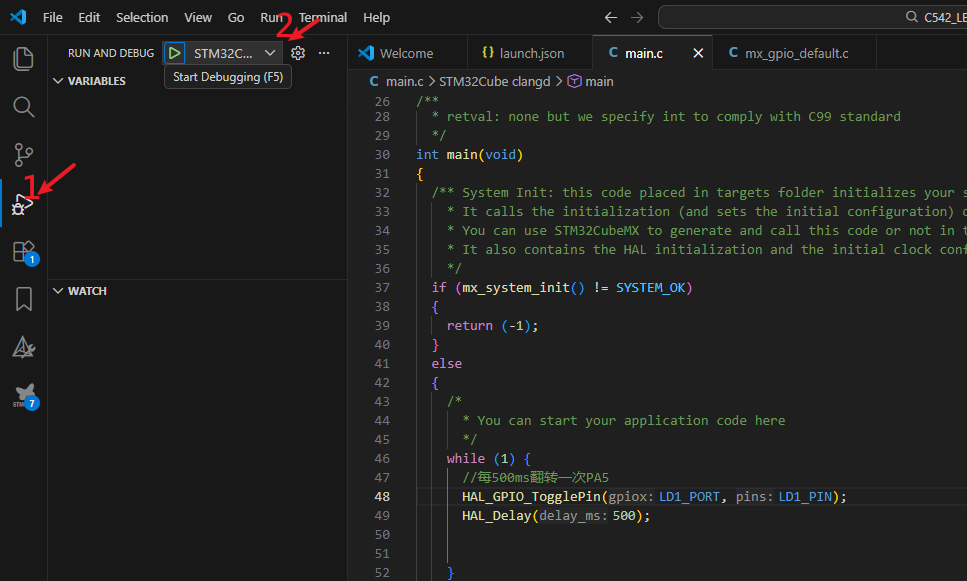

6. 点击调试，进入调试界面

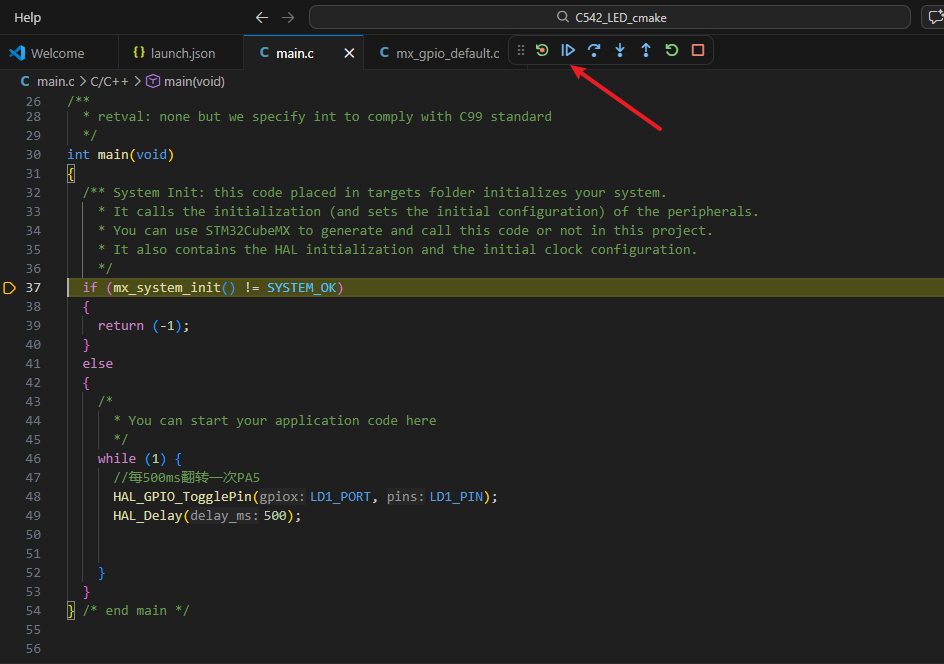

7. 进入调试界面后，点击全速运行，就可以看到小灯愉快的闪烁啦


总结

本文带你从零开始体验STM32CubeMX2开发流程：选型建工程、配置PA5为GPIO、生成CMake项目，再在VS Code中导入、编译与调试。最后在main.c加入翻转代码，成功让NUCLEO-C542RC板载LED闪烁。步骤清晰、上手轻松，适合初学者快速完成第一个STM32C5实验。
