在地质工程领域，水力压裂技术是提高油气开采效率的重要手段。今天咱们就来聊聊横观各向同性介质水力压裂裂纹扩展模型，这里面涉及到 PDE 建模，还会用 Comsol 软件通过相场法模拟裂纹扩展，这一切可都是基于断裂力学理论哦。

PDE 建模基础

PDE（偏微分方程）在描述物理现象方面那是相当给力。对于横观各向同性介质水力压裂，我们要通过 PDE 来刻画裂纹周围应力、应变以及流体压力等物理量的变化。以最简单的弹性力学平衡方程为例（这里为了简单说明，假设二维情况）：

# 用符号运算库 sympy 简单示意弹性力学平衡方程
from sympy import symbols, diff

# 定义坐标和应力分量
x, y = symbols('x y')
sigma_xx, sigma_yy, tau_xy = symbols('sigma_xx sigma_yy tau_xy')

# 弹性力学平衡方程在 x 方向
eq_x = diff(sigma_xx, x) + diff(tau_xy, y)
# 弹性力学平衡方程在 y 方向
eq_y = diff(tau_xy, x) + diff(sigma_yy, y)
print("x 方向平衡方程:", eq_x)
print("y 方向平衡方程:", eq_y)

这里 eqx 和 eqy 分别表示弹性体在 x 和 y 方向的平衡方程。在实际的水力压裂 PDE 建模中，还得考虑流体在裂隙中的流动，这就涉及到流体力学相关的 PDE，比如达西定律描述的渗流方程，会和弹性力学方程耦合起来，相当复杂。

横观各向同性介质水力压裂裂纹扩展模型

横观各向同性意味着材料在某个平面内各向同性，而在垂直该平面方向性质不同。在这种介质里研究裂纹扩展，断裂力学理论就派上用场啦。断裂力学为我们提供了诸如应力强度因子等关键概念来评估裂纹是否会扩展。

拿单边拉裂纹受拉伸荷载作用来说，假设在笛卡尔坐标系下，裂纹位于 x 轴上，从原点开始沿 x 轴正方向延伸。根据线弹性断裂力学，应力强度因子 $K_{I}$ 可以通过应力分布和裂纹长度来计算。在 Comsol 模拟中，我们要设置好材料的横观各向同性参数，比如不同方向的弹性模量和泊松比。

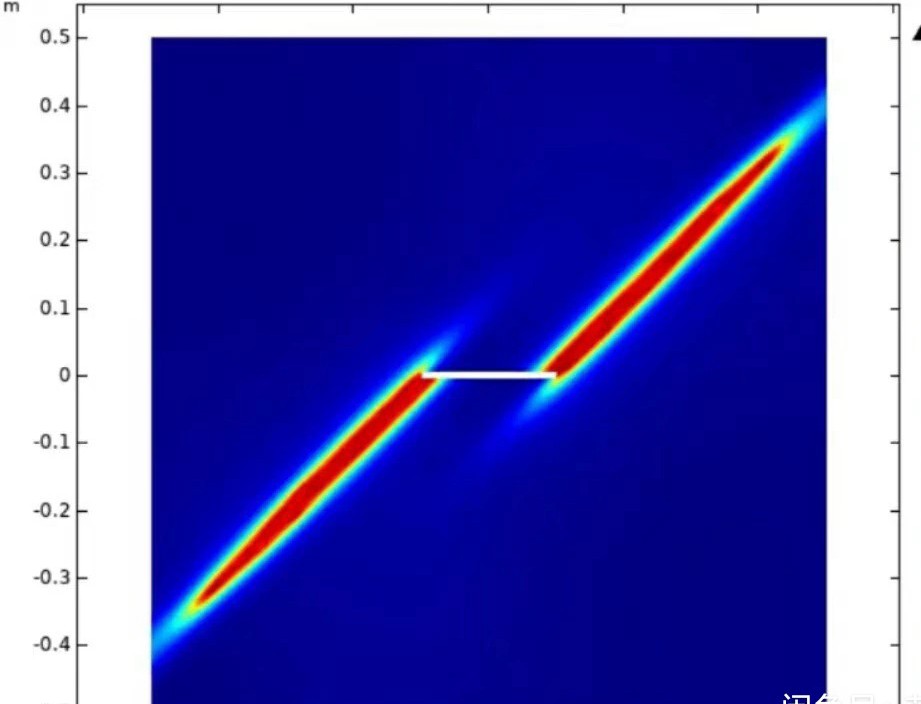

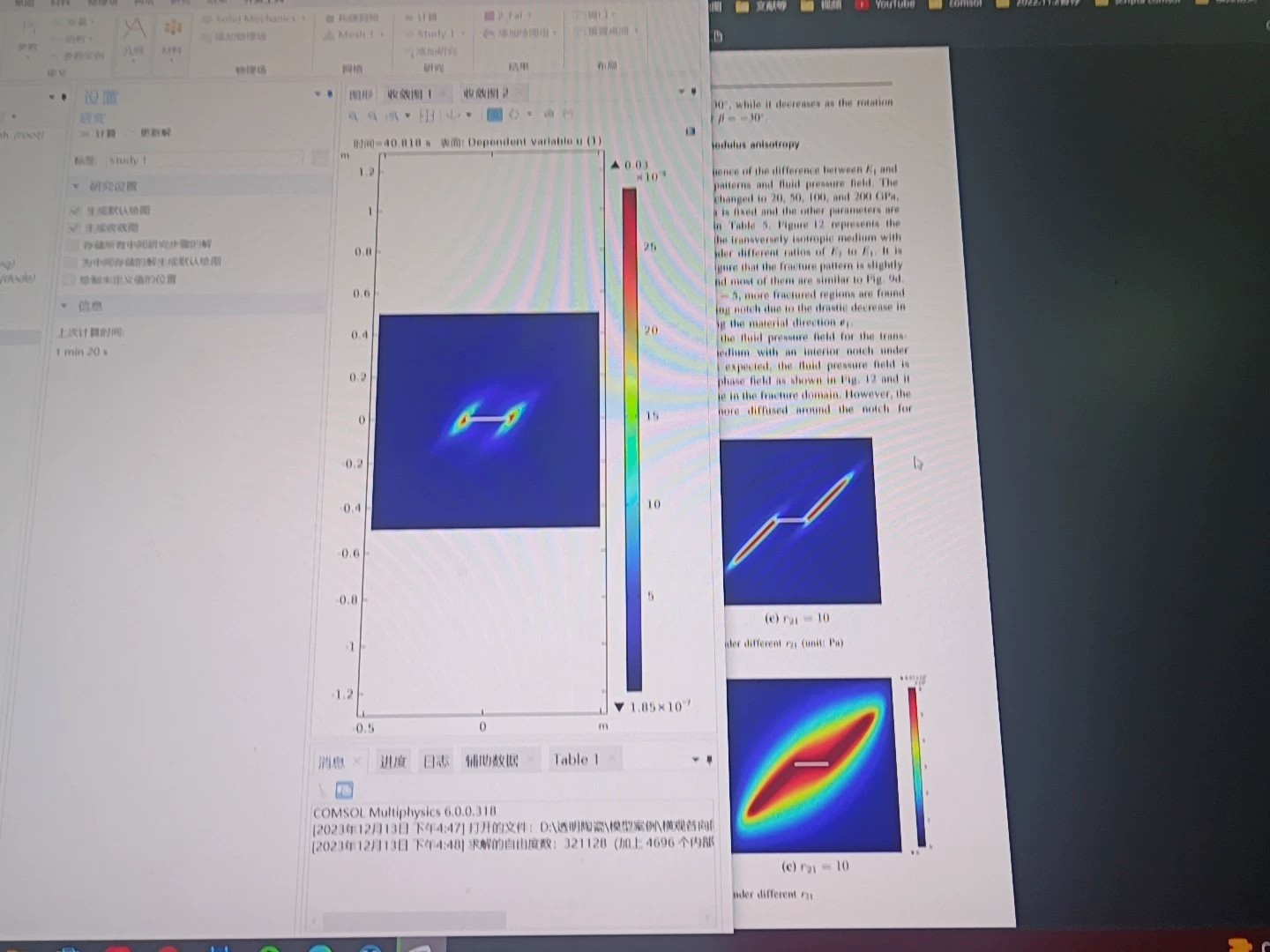

Comsol 软件实现相场法模拟裂纹扩展

相场法是一种很巧妙的模拟裂纹扩展的方法。在 Comsol 里实现相场法模拟水力压裂裂纹扩展，首先要定义相场变量。比如我们可以定义一个标量场变量 $\phi$，它的值在 0 到 1 之间，0 代表完好材料，1 代表裂纹区域。

横观水力压裂模型 pde建模 横观各向同性介质水力压裂裂纹扩展模型 使用comsol软件实现相场法模拟裂纹扩展 均基于断裂力学理论 模拟单边拉裂纹受拉伸荷载作用和受剪切荷载作用 考虑初始地应力场作用下裂纹扩展模拟 瞬态水力压裂裂隙扩展 包括文章和模型

在 Comsol 的模型构建中，我们要添加物理场接口，比如结构力学模块里的固体力学和多物理场耦合模块里的相场断裂。以固体力学模块为例，我们要定义材料属性，假设材料是横观各向同性的，我们可以这样设置：

% 假设用 Matlab 与 Comsol 联合设置横观各向同性材料属性
% 定义弹性模量和泊松比
E1 = 100e9; % 平面内弹性模量
E2 = 80e9; % 垂直平面弹性模量
nu12 = 0.3; % 平面内泊松比
nu21 = E2/E1 * nu12; % 泊松比关系
G12 = E1 / (2 * (1 + nu12)); % 剪切模量

% 在 Comsol 里设置材料属性的伪代码示意
% 假设已经连接到 Comsol 模型
model = mphopen('hydro_fracture_model.mph');
mat = mphmaterial(model, 'Mat1');
mphset(mat, 'E1', num2str(E1));
mphset(mat, 'E2', num2str(E2));
mphset(mat, 'nu12', num2str(nu12));
mphset(mat, 'nu21', num2str(nu21));
mphset(mat, 'G12', num2str(G12));

这里通过 Matlab 代码示意了如何在 Comsol 模型中设置横观各向同性材料属性。接着在相场断裂模块，我们要定义相场演化方程，这基于相场法的理论基础，会涉及到能量泛函的推导和离散化。

模拟单边拉裂纹受不同荷载及初始地应力场作用

拉伸荷载

在单边拉裂纹受拉伸荷载作用的模拟中，我们在模型边界施加均匀拉伸荷载。比如在 Comsol 里，选择固体力学接口下的边界条件，设置边界的位移或者应力。如果设置应力边界条件，我们在裂纹垂直方向的边界上施加拉伸应力 $\sigma$：

# Comsol 脚本设置拉伸应力边界条件示意
# 假设已经在 Comsol 模型环境中
model = modelutil.model('Model1');
geom = model.geom(1);
boundary = geom.boundary;
solid_mech = model.physics('solid');
solid_mech.boundaryLoad('bc1', boundary(1));
solid_mech.boundaryLoad('bc1').set('tx', 0);
solid_mech.boundaryLoad('bc1').set('ty', 'sigma');

这里假设 sigma 是我们定义好的拉伸应力值，通过这样设置，就能模拟单边拉裂纹在拉伸荷载下的响应。

剪切荷载

当单边拉裂纹受剪切荷载作用时，同样在边界条件里设置。在与裂纹方向成一定角度的边界上施加剪切应力 $\tau$。

# Comsol 脚本设置剪切应力边界条件示意
model = modelutil.model('Model1');
geom = model.geom(1);
boundary = geom.boundary;
solid_mech = model.physics('solid');
solid_mech.shearLoad('bc2', boundary(2));
solid_mech.shearLoad('bc2').set('txy', 'tau');

考虑初始地应力场

初始地应力场对裂纹扩展影响很大。在 Comsol 里，我们可以通过定义初始应力状态来考虑这一因素。比如在固体力学接口的初始条件里，设置初始的应力分量 $\sigma{xx}^0$, $\sigma{yy}^0$, $\tau_{xy}^0$：

% Matlab 与 Comsol 联合设置初始地应力场示意
model = mphopen('hydro_fracture_model.mph');
solid_mech = mphphysics(model,'solid');
init_cond = mphinitialcondition(solid_mech, 'ic1');
mphset(init_cond,'sigmaxx0', num2str(sigma_xx_0));
mphset(init_cond,'sigmayy0', num2str(sigma_yy_0));
mphset(init_cond, 'txy0', num2str(tau_xy_0));

瞬态水力压裂裂隙扩展

瞬态水力压裂裂隙扩展模拟要考虑时间因素。在 Comsol 里，我们选择研究类型为瞬态分析。此时，流体压力随时间变化，裂纹也会随时间不断扩展。我们要设置好时间步长，既要保证计算精度，又不能让计算时间过长。

% 设置 Comsol 瞬态分析时间步长示意
model = mphopen('hydro_fracture_model.mph');
study = mphstudy(model,'std1');
study.timeStep('ts1').set('val', '0.01 0.1 1');

这里设置了三个时间步长 0.01, 0.1, 1，在实际模拟中要根据具体问题进行调整。

通过以上从 PDE 建模到 Comsol 模拟的一系列操作，我们就能对横观水力压裂模型有更深入的理解和研究，为实际的水力压裂工程提供理论支持和数值模拟依据啦。
