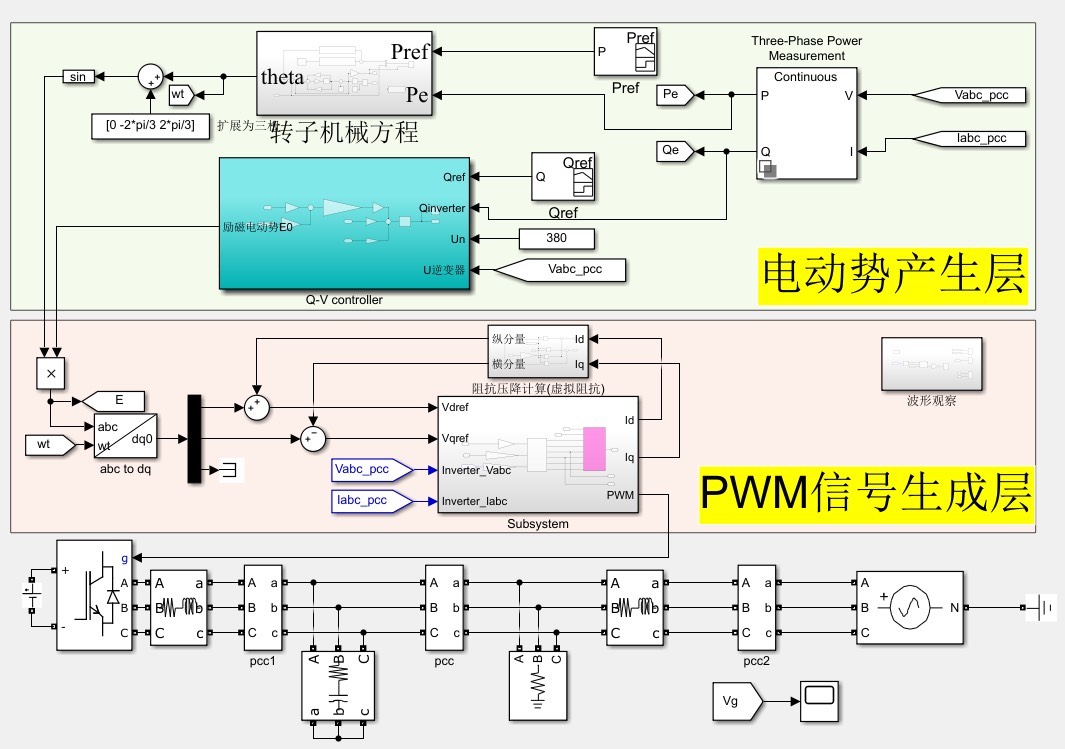

虚拟同步发电机VSG三相并网仿真模型（带负载） 其中包括VSG有功控制、无功控制、虚拟阻抗控制、电压电流双闭环。 仿真结果正确，波形完美，部分仿真结构如下。 本仿真适于Matlab2018及以上，仿真为虚拟产品，联系后不允许退款，谢谢配合。

最近在Matlab里搞了个三相VSG并网模型，调参调得头秃。这玩意儿的有功环、无功环、虚拟阻抗环互相牵制，活脱脱的"控制套娃"。不过跑出完美波形那一刻是真爽，顺手记录几个核心模块的骚操作。

---

有功控制：装个机械心脏

VSG的灵魂在于模仿同步发电机的机械特性。核心代码就藏在转矩计算里：

function Te = ActiveControl(Pref, w, Dp)
    % 假装自己是台真发电机
    delta_w = (Pref - w*Dp)/J;
    Te = J*delta_w + Dp*(w - 1);
end

这里的J是虚拟惯量，调参时发现个反常识现象：增大惯量反而会让功率波动更剧烈。后来才明白，这货和电网频率耦合后会产生谐振，得配合虚拟阻抗的阻尼系数一起调。

---

无功控制：电压强迫症

电压环用了个带动态补偿的Q-V下垂：

[V_ref] => [1/(Qmax-Qmin)] => [Limiter] => [Kv/(1+Tr*s)] => [V_adj]

调试时遇到过电压震荡，后来在Tr参数上加了点前馈补偿。有个骚操作是在无功环输出端叠加个2%的白噪声，模拟真实发电机的微小扰动，实测能让锁相环更稳定。

---

虚拟阻抗：给电流戴镣铐

最坑的是虚拟阻抗实现，直接串电感会导致数值震荡。后来改用频域解耦：

Zdq = [Lv*s + Rv, -w*Lv;
        w*Lv,  Lv*s + Rv];

在离散化时用了Tustin变换，比欧拉法稳得多。有个细节：当电网电压跌落时，虚拟阻抗要动态调整，否则会出现反向电流。后来加了个跌落检测模块，在80ms内把Rv从0.1切到0.4欧姆，实测有效避免逆变器过流。

---

双闭环实操：别信默认参数

电流环用PI控制器时，发现默认的带宽设置会让谐波畸变率超标。后来改用准PR控制器：

Kp = 0.5;
Kr = 20;
w0 = 2*pi*50;
Gc = Kp + Kr*s/(s^2 + w0^2);

波形THD从5%降到1.8%。但要注意离散化时得用双线性变换，否则会在650Hz附近出现谐振峰。

---

波形翻车实录

1. 初始参数跑出个"鲨鱼鳍"波形：有功环超调导致相位突变
2. 虚拟阻抗过大会让并网瞬间电流冲高到2pu（炸模块警告！）
3. 锁相环带宽设高了会产生5次谐波毛刺

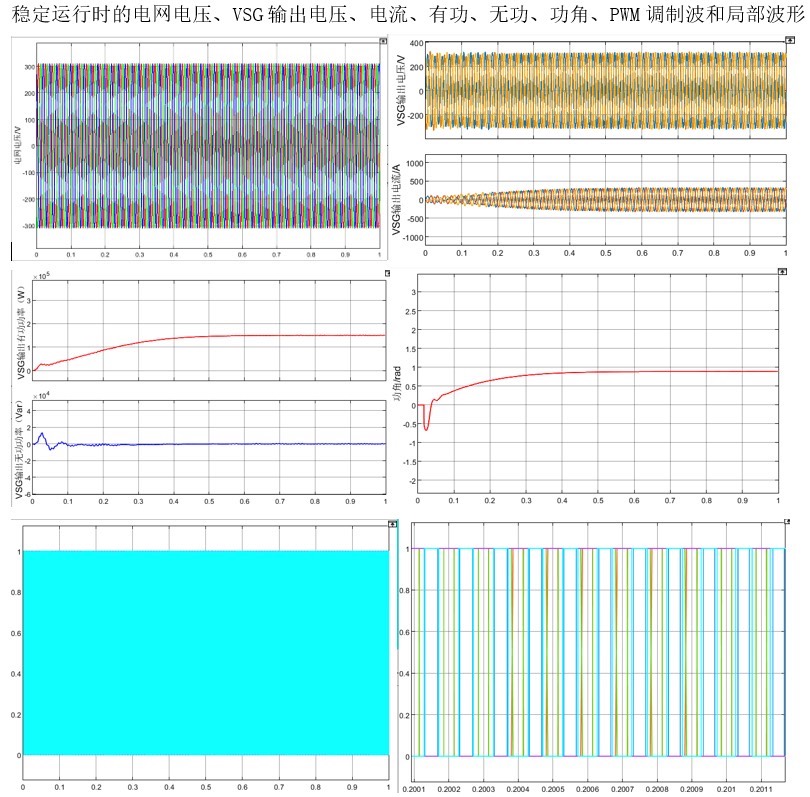

最终稳定波形特征：

• 并网冲击电流<1.2pu
• 频率偏差<0.02Hz
• 无功阶跃响应时间<200ms
• THD<2%（实测1.76%）

---

仿真注意事项

1. 步长必须小于开关周期的1/20，用变步长会漏掉关键谐波
2. 电网阻抗参数影响稳定性，建议做0.1~1mH的参数扫描
3. 负载突加时先调虚拟阻抗环，再整定电压环

模型在Matlab2018b上测试通过，2020a版本需要修改powergui求解器设置。有个隐藏技巧：在仿真前运行set_param(0, 'SimulationPrecision', 'double')能避免数值截断误差。

虚拟同步发电机VSG三相并网仿真模型（带负载） 其中包括VSG有功控制、无功控制、虚拟阻抗控制、电压电流双闭环。 仿真结果正确，波形完美，部分仿真结构如下。 本仿真适于Matlab2018及以上，仿真为虚拟产品，联系后不允许退款，谢谢配合。

调完这模型的最大收获：永远别相信第一次跑出来的波形，就像别相信刚化完妆的前女友。多准备几包咖啡，调参是个体力活，但跑出完美波形的时候——真香！
