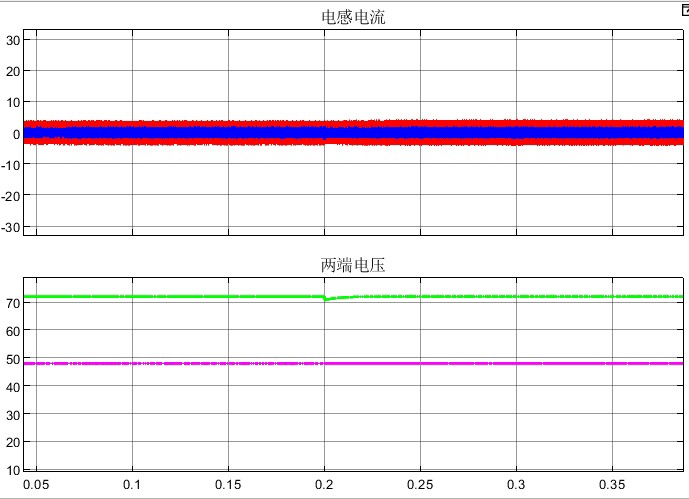

CLLC双向谐振变换器仿真。 输出电压闭环控制。 采用CLLC对称结构，正反两个方向的运行对称。 模型可以实现自动的正反向运行。 如效果图2所示: 在0.2s处，电路由正向传输改为反向传输。 有plecs/matlab/simulink

在电力电子领域，CLLC双向谐振变换器因其独特的优势，越来越受到关注。今天咱就来唠唠它基于输出电压闭环控制，且采用CLLC对称结构实现自动正反向运行的仿真实现，主要通过Plecs/Matlab/Simulink工具来完成。

CLLC对称结构探秘

CLLC双向谐振变换器采用对称结构，这意味着正反两个方向的运行特性是对称的。这种对称性让变换器在能量双向流动时，具备更好的稳定性和高效性。想象一下，就好像一条双向车道，两个方向的车辆行驶规则和道路状况几乎一样，交通就能有序进行。

输出电压闭环控制原理

输出电压闭环控制是确保变换器输出稳定电压的关键。它就像一个智能的小管家，时刻监测着输出电压的变化。一旦输出电压有偏离设定值的趋势，它就会迅速做出调整。在Matlab/Simulink中，实现这个控制策略可以通过以下代码片段简单示意（这里仅为概念性代码，实际可能更复杂）：

% 定义一些参数
setpoint = 48; % 设定的输出电压值
kp = 0.5; % 比例系数
ki = 0.1; % 积分系数
error = 0;
integral = 0;

% 假设这是每次采样得到的输出电压
output_voltage = 46;

% 计算误差
error = setpoint - output_voltage;

% 积分项更新
integral = integral + error;

% 计算控制量
control_signal = kp * error + ki * integral;

上述代码中，我们先设定了期望的输出电压 setpoint，以及比例系数 kp 和积分系数 ki，这两个系数就像控制小管家的 “敏感度” 调节按钮。每次获取到实际输出电压 outputvoltage 后，计算与设定值的误差 error，误差不断累加到积分项 integral 中，最后通过比例积分控制计算出控制信号 controlsignal，这个信号用于调节变换器，让输出电压尽量接近设定值。

自动正反向运行的实现

咱这个模型厉害之处在于可以实现自动的正反向运行。就像效果图2展示的，在0.2s处，电路能从正向传输平稳切换到反向传输。在Simulink模型搭建中，关键在于设置好逻辑判断和切换控制部分。下面是一个简单的状态机实现思路代码（同样为概念性代码）：

% 假设time为当前仿真时间
time = 0.15; % 模拟当前时间
if time < 0.2
    direction = 'forward';
else
    direction = 'backward';
end

这段代码通过判断当前仿真时间 time 是否达到0.2s，来决定变换器的运行方向。实际实现中，还需要与变换器的控制逻辑紧密结合，确保在切换方向时，各个元件的参数和控制信号都能正确调整，保证能量的顺畅传输。

在Plecs/Matlab/Simulink中的具体操作

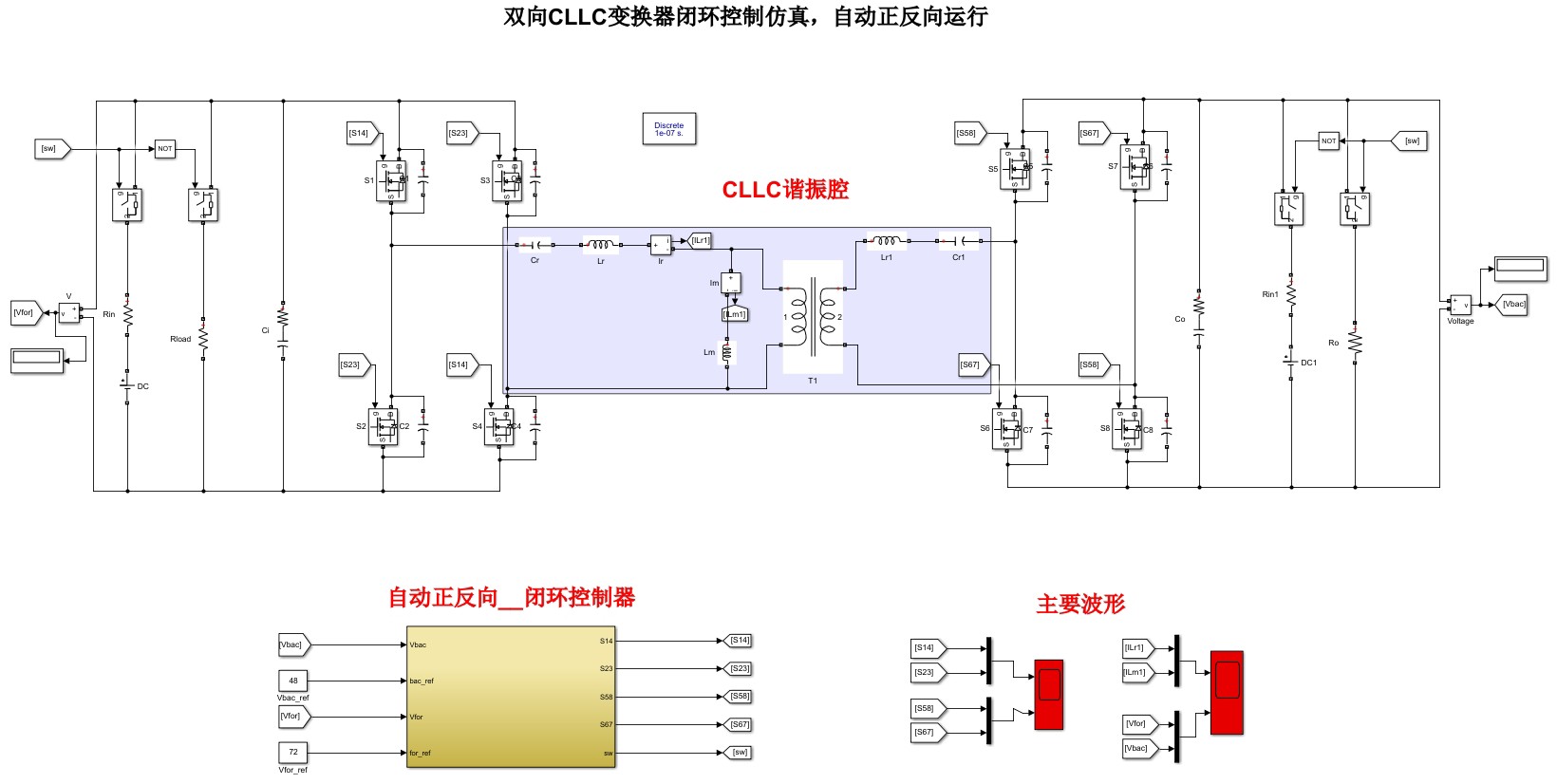

在Simulink中搭建CLLC双向谐振变换器模型时，我们要利用Plecs提供的电力电子元件库。首先放置好谐振电感、电容等元件构建CLLC电路拓扑，然后按照前面提到的控制策略搭建闭环控制模块。在设置参数时，要根据实际需求仔细调整，比如谐振元件的数值、控制算法的参数等。每个参数的变化都可能对变换器的性能产生显著影响，就像给一辆赛车调试各个部件一样，每个螺丝的松紧都很关键。

CLLC双向谐振变换器仿真。 输出电压闭环控制。 采用CLLC对称结构，正反两个方向的运行对称。 模型可以实现自动的正反向运行。 如效果图2所示: 在0.2s处，电路由正向传输改为反向传输。 有plecs/matlab/simulink

通过以上步骤，我们就能在Plecs/Matlab/Simulink环境中成功实现CLLC双向谐振变换器基于输出电压闭环控制且自动正反向运行的仿真啦。这不仅能帮助我们深入理解变换器的工作原理，还为实际工程应用提供了有力的前期验证手段。

希望这篇博文能给正在研究CLLC双向谐振变换器仿真的小伙伴们一些启发，大家一起在电力电子的奇妙世界里探索前行！
