在可再生能源领域，太阳能因其清洁、可持续的特性备受关注。而MPPT（最大功率点跟踪）技术则是提高太阳能电池板发电效率的关键。今天咱们就来聊聊如何在Matlab/Simulink中搭建MPPT太阳能充电控制的仿真模型。

原理解释

太阳能电池的输出特性会随光照强度和温度变化，MPPT的核心目标就是让太阳能电池始终工作在最大功率点附近，以实现最高效率的电能输出。常见的MPPT算法有扰动观察法、电导增量法等。以扰动观察法为例，它通过不断扰动太阳能电池的工作点（比如改变占空比），然后观察功率的变化方向。如果功率增加，就继续往这个方向扰动；反之则反向扰动。

扰动观察法代码示例

% 假设初始占空比
D = 0.5;
% 功率变化量阈值
delta_P = 0.01;
% 占空比变化步长
delta_D = 0.01;

while (1)
    % 获取当前功率P1
    P1 = get_power(D);
    % 改变占空比
    D = D + delta_D;
    % 获取改变占空比后的功率P2
    P2 = get_power(D);
    if (P2 - P1 > delta_P)
        % 功率增加，继续往这个方向
        continue;
    else
        % 功率减小，反向改变占空比
        D = D - 2 * delta_D;
    end
end

function power = get_power(duty_cycle)
    % 这里简单模拟获取功率的函数，实际需要根据太阳能电池模型计算
    power = duty_cycle * 10;
end

代码分析

这段Matlab代码简单实现了扰动观察法的逻辑。首先设定了初始占空比D，功率变化量阈值deltaP以及占空比变化步长deltaD。在循环中，通过调用getpower函数获取当前占空比下的功率P1，然后改变占空比得到新的功率P2。如果P2 - P1大于阈值deltaP，说明功率在增加，就继续按照当前方向改变占空比；否则，就反向改变占空比，从而逐步逼近最大功率点。

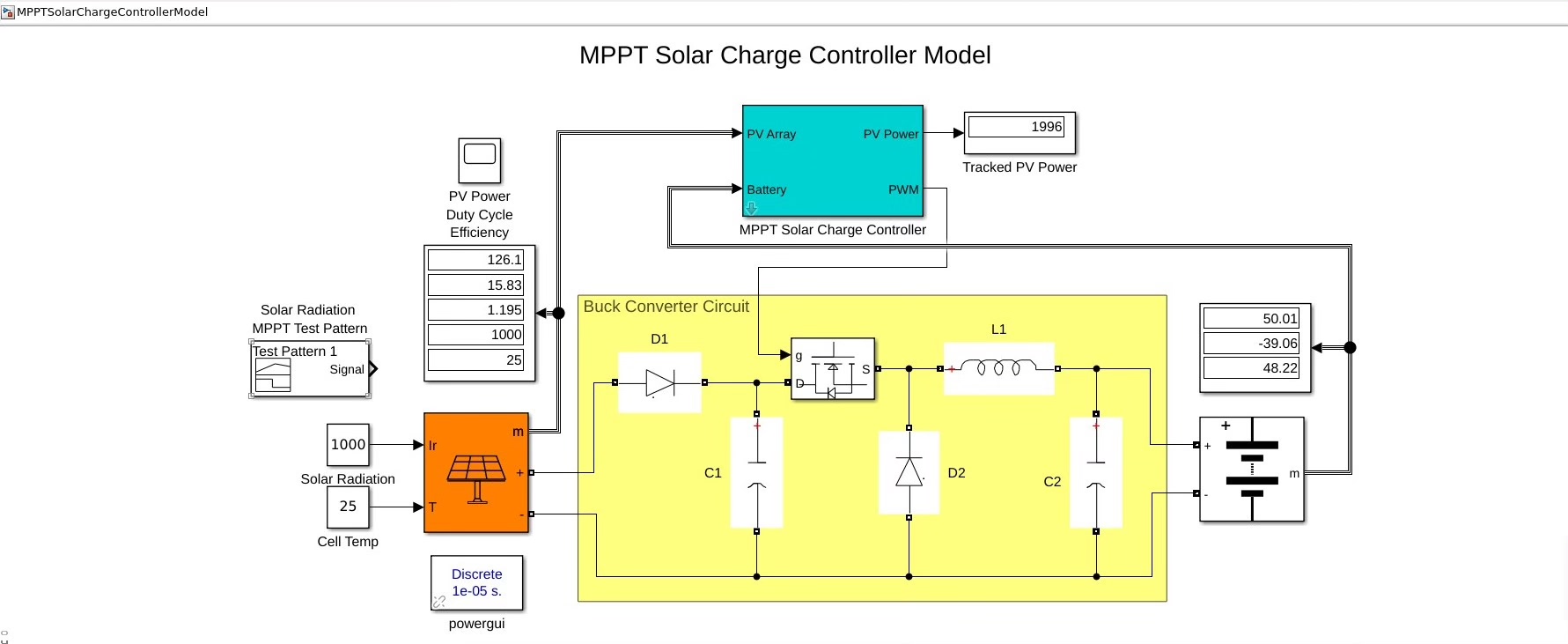

仿真原理结构和整体框图

在Simulink中搭建MPPT太阳能充电控制模型通常包括几个主要部分：太阳能电池模型、DC - DC变换器模型、MPPT控制器模型以及负载模型。

太阳能电池模型

它主要根据光照强度和温度来输出相应的电压和电流。可以使用Simulink中的一些现成模块来搭建，比如用查找表来模拟不同光照和温度下的输出特性。

DC - DC变换器模型

常见的如Buck变换器、Boost变换器等。以Boost变换器为例，它能将太阳能电池输出的较低电压提升到适合充电的电压。

MPPT控制器模型

这就是实现MPPT算法的核心部分，前面提到的扰动观察法或者电导增量法等都在这里实现。

负载模型

可以是一个简单的电阻负载，用来模拟实际充电设备的负载特性。

MPPT太阳能充电控制 Matlab/simulink仿真搭建模型： 提供以下帮助 波形纪录 参考文献 仿真文件 原理解释 电机参数说明 仿真原理结构和整体框图

整体框图大概就是太阳能电池输出连接到DC - DC变换器的输入端，MPPT控制器根据太阳能电池的输出参数（电压、电流）来调节DC - DC变换器的占空比，最终给负载供电。

电机参数说明

在某些太阳能充电系统中，可能会涉及到电机，比如用于追踪太阳位置的电机。对于这类电机，需要关注其额定功率、额定转速、额定电压、额定电流等参数。这些参数会影响到整个系统的能耗以及追踪精度等性能。例如，如果电机额定功率选择过小，可能无法满足追踪系统的动力需求；而额定功率过大，则会造成不必要的能耗。

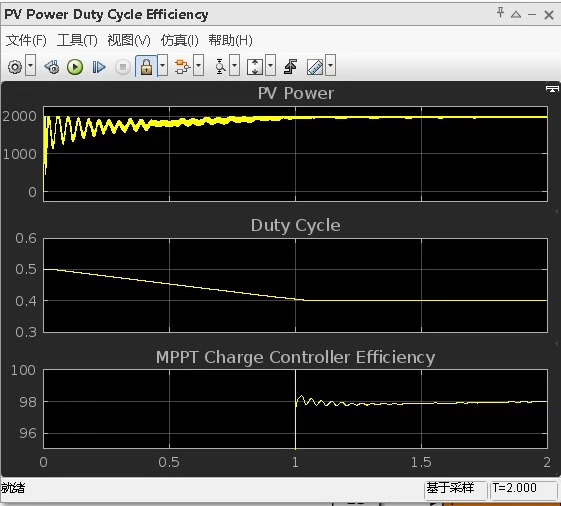

波形记录

在仿真过程中，记录关键波形对于分析系统性能至关重要。比如太阳能电池的输出电压、电流波形，DC - DC变换器输入输出电压、电流波形，以及MPPT控制器输出的占空比波形等。通过观察这些波形，我们可以直观地看到系统在不同时刻的运行状态，判断MPPT算法是否有效工作，DC - DC变换器是否稳定等。在Simulink中，可以很方便地使用Scope模块来记录和显示这些波形。

参考文献

[此处可以列举一些相关的学术论文、书籍或者技术文档，比如《太阳能光伏发电系统MPPT控制技术研究》等，帮助读者进一步深入学习MPPT技术和相关仿真方法]

仿真文件

如果有需要，我可以提供相关的Matlab/Simulink仿真文件。通过实际运行仿真文件，大家可以更直观地理解模型的工作原理，并且可以根据自己的需求对模型参数进行调整和优化，进一步探索MPPT太阳能充电控制的各种特性。希望大家通过这些内容，能对MPPT太阳能充电控制的Matlab/Simulink仿真有更深入的了解和实践能力。
