高比例清洁能源接入下计及需求响应的配电网重构 关键词：高比例清洁能源；需求响应；配电网重构；混合整数二阶锥规划 参考文档：《高比例清洁能源接入下计及需求响应的配电网重构》 平台：matlab + mosek（或者cplex,gurobi) 研究内容：提出了高比例清洁能源接入下计及需求响应的配电网重构方法。 首先，以考虑网损成本、弃风弃光成本和开关操作惩罚成本的综合成本最小为目标，建立高比例清洁能源接入下计及需求响应的配电网重构模型。 然后，针对配电网重构模型的非凸性，引入中间变量并对其进行二阶锥松弛，构建混合整数凸规划模型，使其能够在获得全局最优解的同时提高求解效率。 最后，采用改进的 IEEE 33 节点配电网进行算例仿真，分析了需求响应措施和清洁能源渗透率对配电网重构结果的影响。 算例结果表明，计及需求响应的配电网重构方法，可以有效提升清洁能源消纳能力，平移负荷峰谷差，提升运行经济性。 注意事项：附送详细代码说明文档，程序模块化编程，代码运行稳定，仿真结果如下截图所示。

在当今追求可持续能源发展的大背景下，高比例清洁能源接入配电网成为了电力领域的热门话题。然而，这也带来了一系列新的挑战，比如如何更高效地管理和优化配电网的运行。本文要探讨的“高比例清洁能源接入下计及需求响应的配电网重构”就显得尤为关键。

一、研究核心方法

1. 建立综合成本最小目标模型

首要任务是以综合成本最小为目标建立模型，这里面考虑了网损成本、弃风弃光成本和开关操作惩罚成本。用数学语言描述的话，目标函数可能类似于这样（以下代码为伪代码示意，实际代码会更复杂并结合具体数据结构）：

% 假设已知一些参数
% loss_cost 网损成本系数, wind_shedding_cost 弃风成本系数, solar_shedding_cost 弃光成本系数, switch_penalty_cost 开关操作惩罚成本系数
% Ploss 网损功率, Pwind_shedding 弃风功率, Psolar_shedding 弃光功率, num_switch_operations 开关操作次数
total_cost = loss_cost * Ploss + wind_shedding_cost * Pwind_shedding + solar_shedding_cost * Psolar_shedding + switch_penalty_cost * num_switch_operations;

这里我们通过将各项成本以合适的系数加权求和，来构建总成本的表达式，以此作为优化的目标。网损成本反映了电能在传输过程中的损耗代价，弃风弃光成本体现了清洁能源未被充分利用的浪费，开关操作惩罚成本则限制了频繁开关对电网设备的损耗和对运行稳定性的影响。

2. 处理非凸性问题

配电网重构模型通常是非凸的，这给求解全局最优解带来了难题。为了解决这个问题，我们引入中间变量并对其进行二阶锥松弛，构建混合整数凸规划模型。这就好比把一个不规则的形状，通过巧妙的变换，变成一个更容易处理的形状。

% 假设原非凸变量为x
% 引入中间变量y
y = some_function(x);
% 然后对相关约束进行二阶锥松弛处理
% 这里省略具体复杂的数学推导和实际代码实现，实际可能涉及到复杂的矩阵运算和约束构建

通过这样的处理，我们既能够获得全局最优解，又提高了求解效率，为后续的算例仿真奠定了良好的基础。

二、算例仿真与分析

我们采用改进的 IEEE 33 节点配电网进行算例仿真。在 Matlab 平台上，结合 Mosek（当然也可以是 Cplex 或者 Gurobi 等优化求解器）来实现整个过程。

1. 程序模块化编程

为了让代码结构清晰，运行稳定，我们采用模块化编程。比如可以把数据读取、模型构建、求解过程以及结果分析分别写成不同的函数模块。

% 数据读取模块
function data = read_data()
    % 这里从文件或者数据库读取IEEE 33节点配电网相关数据
    % 例如节点信息、线路参数、电源数据等等
    % 返回处理好的数据结构data
end

% 模型构建模块
function model = build_model(data)
    % 根据读取的数据，构建前面提到的计及各种成本的配电网重构模型
    % 包括设置目标函数、添加约束条件等
    % 返回构建好的模型model
end

% 求解模块
function solution = solve_model(model)
    % 调用Mosek（或其他求解器）求解模型
    % 返回求解结果solution
end

% 结果分析模块
function analyze_result(solution)
    % 对求解结果进行分析，比如计算清洁能源消纳能力、负荷峰谷差等指标
    % 并根据结果绘制相关图表，展示需求响应措施和清洁能源渗透率对配电网重构结果的影响
end

这样每个模块各司其职，便于维护和调试。

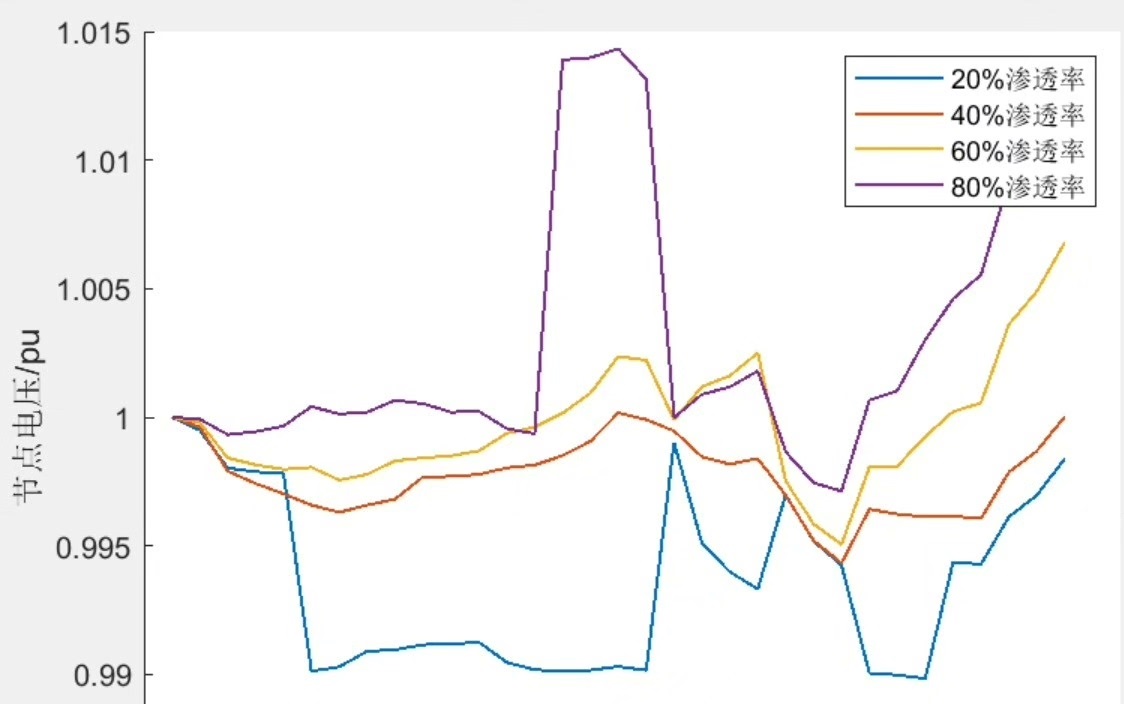

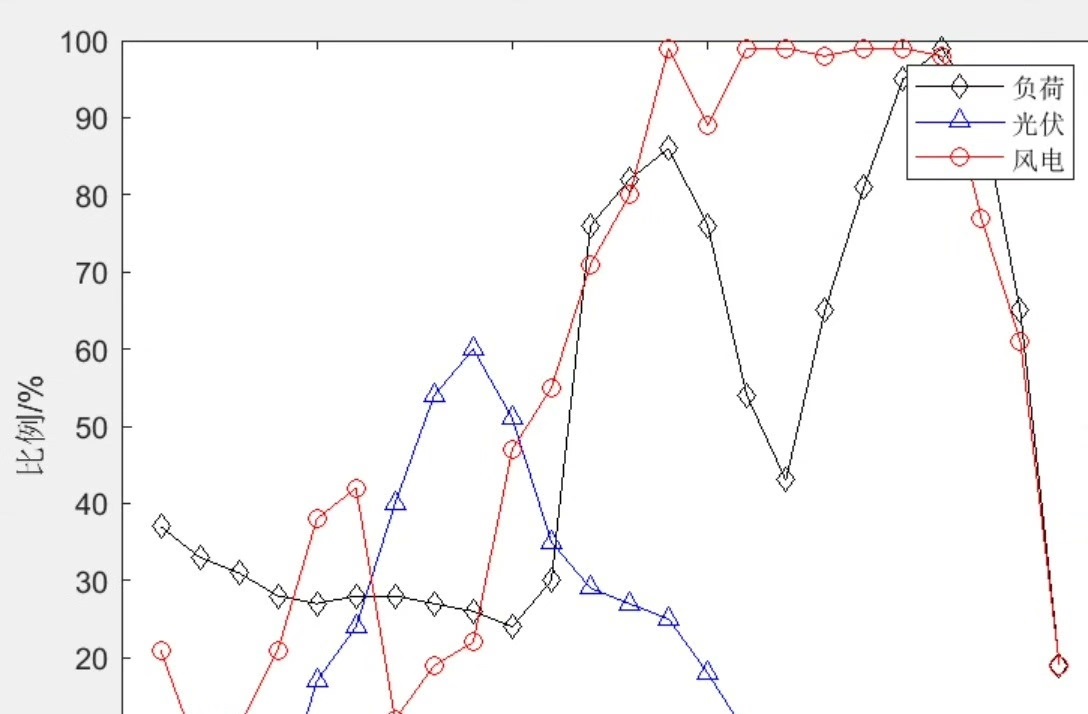

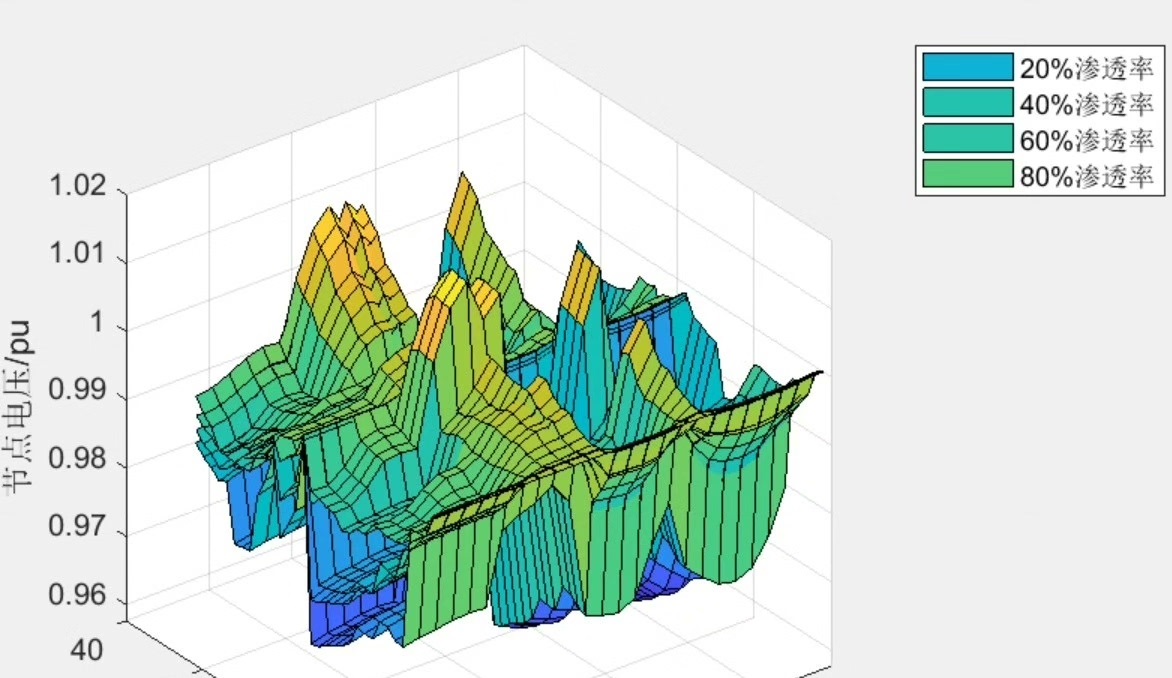

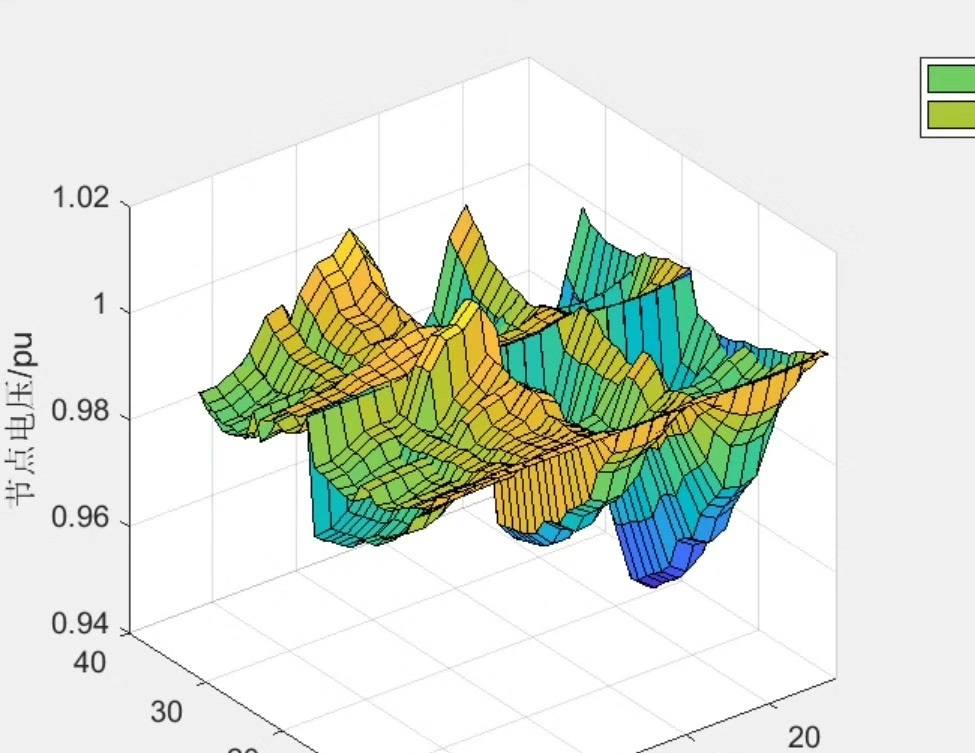

2. 仿真结果及分析

算例结果表明，计及需求响应的配电网重构方法确实效果显著。从数据和图表（如截图所示）中可以明显看到，它有效提升了清洁能源消纳能力，原本可能被弃用的风电、光电得到了更好的利用。同时，负荷峰谷差也得到了平移，让用电在时间分布上更加均衡，这对于电网的稳定运行非常关键。而且，运行经济性也得到了提升，降低了综合成本。

高比例清洁能源接入下计及需求响应的配电网重构 关键词：高比例清洁能源；需求响应；配电网重构；混合整数二阶锥规划 参考文档：《高比例清洁能源接入下计及需求响应的配电网重构》 平台：matlab + mosek（或者cplex,gurobi) 研究内容：提出了高比例清洁能源接入下计及需求响应的配电网重构方法。 首先，以考虑网损成本、弃风弃光成本和开关操作惩罚成本的综合成本最小为目标，建立高比例清洁能源接入下计及需求响应的配电网重构模型。 然后，针对配电网重构模型的非凸性，引入中间变量并对其进行二阶锥松弛，构建混合整数凸规划模型，使其能够在获得全局最优解的同时提高求解效率。 最后，采用改进的 IEEE 33 节点配电网进行算例仿真，分析了需求响应措施和清洁能源渗透率对配电网重构结果的影响。 算例结果表明，计及需求响应的配电网重构方法，可以有效提升清洁能源消纳能力，平移负荷峰谷差，提升运行经济性。 注意事项：附送详细代码说明文档，程序模块化编程，代码运行稳定，仿真结果如下截图所示。

在实际应用中，这种方法为高比例清洁能源接入下的配电网优化运行提供了一种可靠的策略。当然，在实际落地过程中，还需要考虑更多实际因素，如电网设备的实际限制、市场电价的动态变化等等。但本文提出的方法无疑为进一步研究和实践提供了一个良好的开端。

最后，大家如果想要深入研究，可以参考附送的详细代码说明文档，里面会对每个模块的具体实现和参数设置有更详细的解释。希望本文能为对这一领域感兴趣的朋友带来一些启发和帮助。
