在能源领域，固体氧化物燃料电池（SOFC）凭借其高效、清洁等诸多优点，成为了研究热点。而要深入理解SOFC的运行机制，建立精确的模型并进行仿真计算就显得尤为关键。今天，咱们就唠唠基于COMSOL的SOFC模型仿真计算。

一、SOFC 模型简介

SOFC是一种将燃料的化学能直接转化为电能的装置。它主要由阳极、电解质和阴极组成。在阳极侧，燃料（如氢气、一氧化碳等）发生氧化反应，释放电子；电子通过外电路传导至阴极，而产生的离子则通过电解质迁移到阴极；在阴极侧，氧气得到电子并与离子反应生成氧化物。

从原理上看，阳极反应（以氢气为例）：$H2 + O^{2-} \rightarrow H2O + 2e^-$

固体氧化物燃料电池SOFC模型，COMSOL电池仿真计算

阴极反应：$O_2 + 4e^- \rightarrow 2O^{2-}$

二、COMSOL 在 SOFC 仿真中的应用

COMSOL Multiphysics是一款功能强大的多物理场仿真软件，它为SOFC的研究提供了便捷且精确的平台。

几何建模

以一个简单的平板式SOFC为例，我们可以在COMSOL中轻松创建其几何结构。假设SOFC由三层组成，阳极、电解质和阴极，每一层都有特定的厚度。以下是一个简单的创建几何代码片段（在COMSOL的脚本语言中）：

model.util.create('geom1', 'geom3d')
geom1 = model.geom('geom1')
geom1.feature('blk1', 'Block')
geom1.feature('blk1').set('size', [0.001, 0.001, 0.0001])  # 阳极尺寸设置
geom1.feature('blk2', 'Block')
geom1.feature('blk2').set('size', [0.001, 0.001, 0.00001])  # 电解质尺寸设置
geom1.feature('blk2').set('pos', [0, 0, 0.0001])  # 电解质位置设置
geom1.feature('blk3', 'Block')
geom1.feature('blk3').set('size', [0.001, 0.001, 0.0001])  # 阴极尺寸设置
geom1.feature('blk3').set('pos', [0, 0, 0.00011])  # 阴极位置设置

这里，我们通过create函数创建了三维几何对象geom1，然后使用Block特征分别创建了阳极、电解质和阴极的几何块，并设置了它们的尺寸和位置。

物理场设置

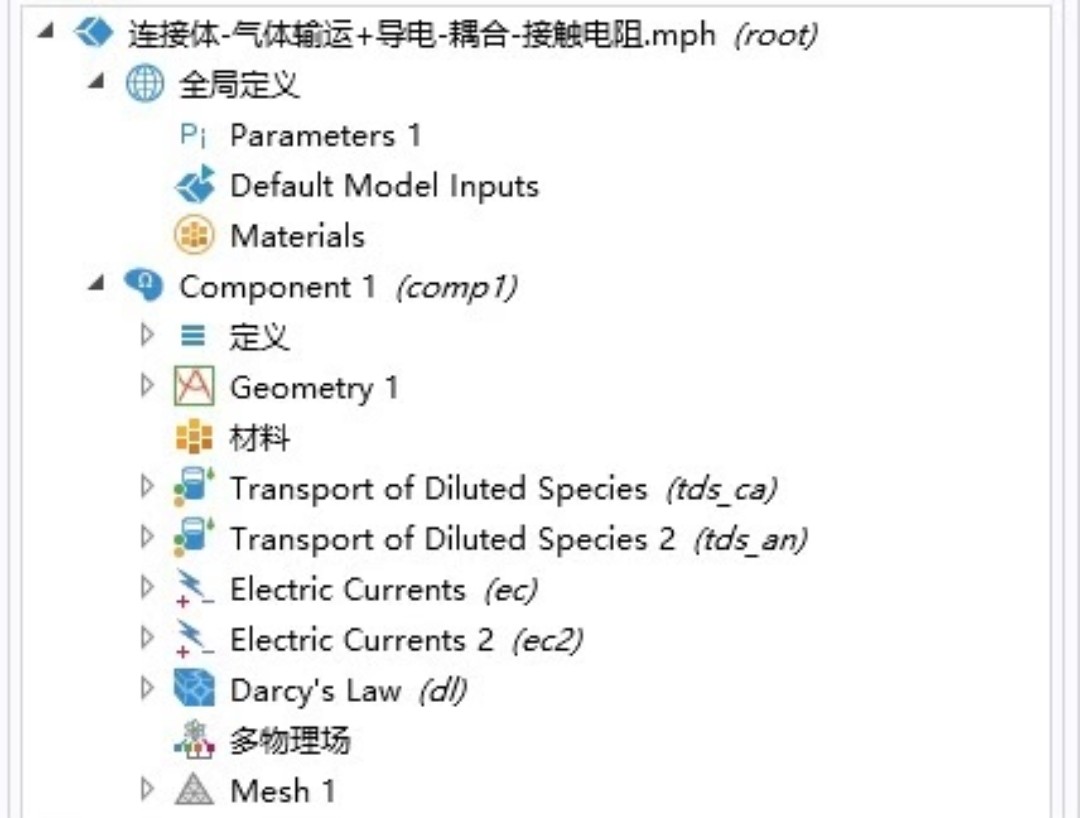

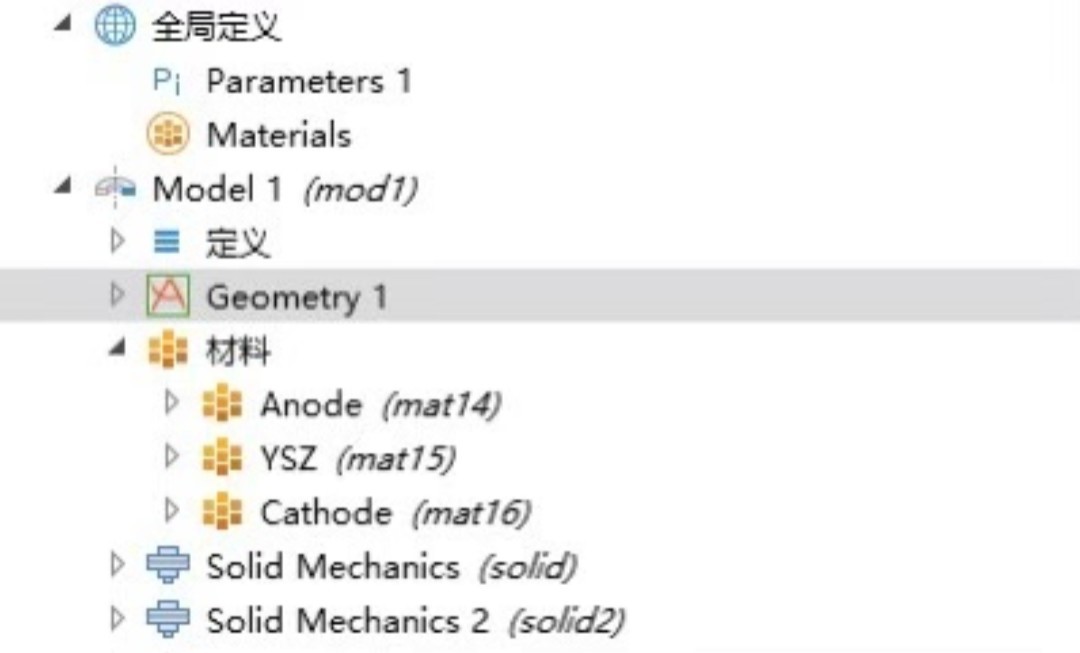

SOFC涉及多种物理场，如传热、传质以及电化学反应等。在COMSOL中，我们可以添加相应的物理场接口。以电化学接口为例：

1. 选择物理场接口：在COMSOL的模型开发器中，选择“电化学”模块下的“电极动力学”接口。这个接口可以用来描述电极表面的电化学反应。
2. 设置反应速率：根据前面提到的阳极和阴极反应，我们需要设置反应速率表达式。例如，对于阳极氢气氧化反应，其反应速率$r_{anode}$可以用Butler - Volmer方程来描述：

r_{anode}=i_0\left(\exp\left(\frac{\alpha_a F}{RT}\eta_{anode}\right)-\exp\left(-\frac{\alpha_c F}{RT}\eta_{anode}\right)\right)

其中，$i0$是交换电流密度，$\alphaa$和$\alphac$分别是阳极的阳极传递系数和阴极传递系数，$F$是法拉第常数，$R$是气体常数，$T$是温度，$\eta{anode}$是阳极过电位。在COMSOL中，我们可以在电极动力学接口的设置中输入这个表达式来准确描述阳极反应速率。

网格划分

合理的网格划分对于仿真结果的准确性至关重要。在COMSOL中，我们可以选择自动网格划分功能，也可以手动进行精细调整。对于SOFC这种多层结构，在界面处往往需要更精细的网格，以准确捕捉物理量的变化。

mesh1 = model.mesh('mesh1')
mesh1.auto()  # 自动网格划分
# 如果需要手动调整，可以使用以下命令
mesh1.feature('size1', 'Size')
mesh1.feature('size1').set('custom', true)
mesh1.feature('size1').set('hmax', 0.00001)  # 设置最大单元尺寸

这里先使用auto命令进行自动网格划分，如果对精度要求更高，我们可以通过Size特征手动设置网格参数，比如最大单元尺寸hmax。

求解与结果分析

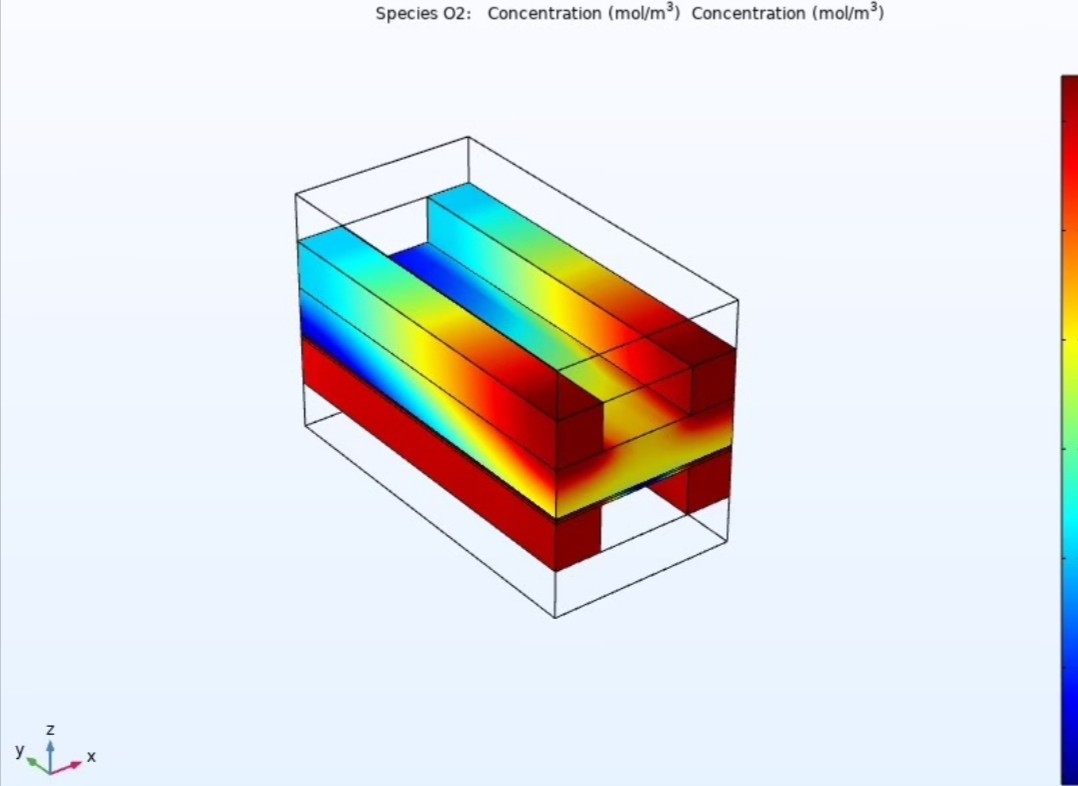

设置好所有参数后，就可以进行求解了。在COMSOL中点击“求解”按钮，软件会根据我们设置的物理场、几何和网格等信息进行计算。求解完成后，我们可以得到各种物理量的分布，比如电流密度分布、温度分布等。

以电流密度分布为例，我们可以通过后处理功能在COMSOL中查看。在结果可视化界面中，选择“表面”绘图，然后选择电流密度变量，就可以直观地看到SOFC各层表面电流密度的分布情况。如果电流密度分布不均匀，可能意味着电极的某些区域反应活性较低，这对于优化SOFC的设计和性能具有重要的指导意义。

通过COMSOL对SOFC进行仿真计算，我们能够深入了解其内部复杂的物理过程，为进一步的实验研究和实际应用提供有力的理论支持。希望大家也能在这个有趣的领域中，通过COMSOL挖掘出更多有价值的信息。
