三、原文章节举例

3.4.1 变压器仿真模型选取

对缩比模型与原模型的电气特性进行对比分析，建立了一个简化的变压器原副边模型。考虑实际模型制作时，缩比模型的介电常数 $\epsilon$ 和磁导率 $\mu$ 与原模型完全相同，则有可 $k_{\epsilon }=1$ ， $k_{\mu }=1$ ，代入式(3.34)，则可以得到对应各物理量的缩比关系如式(3.35)，建立缩比模型主要需注意以下几点：(1) 对应导体的电导率需要按缩比因子进行改变，否

则缩比公式不成立，但实际制作中导体的电导率也难以按缩比因子改变，下文中将对缩比模型中电导率改变与不改变两种情况进行仿真研究，分析对电气特性的影响；(2)时间变量也需要根据缩比因子改变，激励源的频率要根据缩比因子作相应改变，例如原模型的输入电压为 $50\mathrm{Hz}$ ，缩比模型的频率为 $50/k_x\mathrm{Hz}$ ；(3)绕组对应结构不变，绕组匝数不变，尺寸按比例缩小。

$$\{\begin{array}{l}{k}_{\epsilon }=k_{\mu }=1\\ k_t=k_C=k_L=k_x\\ k_{\sigma }=k_R=1/k_x\\ k_I=k_U\\ k_E=k_D=k_B=k_H=k_U/k_x\\ k_{\rho }=k_J=k_U/k_x^2\end{array}\text{\hspace{1em}(3.35)}$$

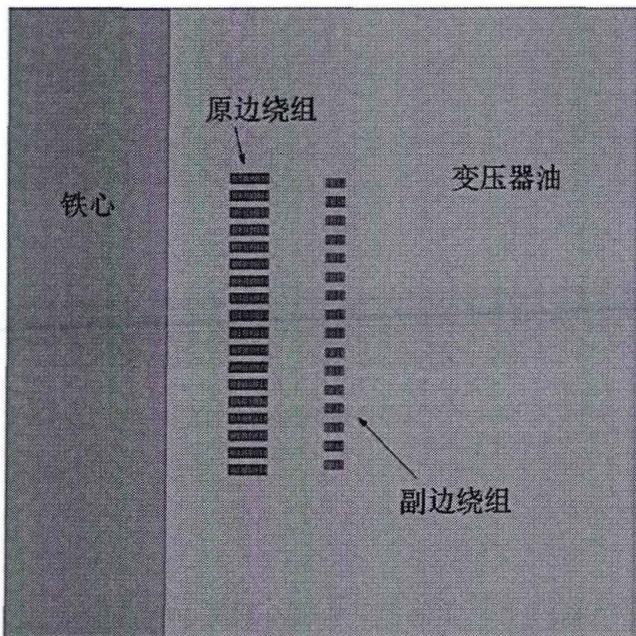

所建模型原边绕组共有线圈18饼，每饼10匝，共180匝；副边绕组共有线圈16饼，每饼5匝，共80匝；建立了导线绝缘层；外壳接地作为边界；简化模型中没有考虑屏蔽线、多导线并绕等情况。建立仿真模型如图3.2。缩比模型也按照相同的结构进行建模，尺寸为原模型的1/5。

图3.2 简化的变压器绕组模型

---

四、原文章节举例

4.1 试验布置与故障模拟方法

本文中冲击耐压试验的目的不是考核换流变压器缩比模型的绝缘，而是获得冲击电压作用下绕组的电压分布的波形，其典型故障的研究是通过引出抽头模拟故障，为获取故障时电压电流波形数据库，需要进行大量试验，为确保不损坏绝缘而又能击穿模拟间隙，电压等级的选择为 $10\mathrm{kV}$ 。

根据相似理论对标准雷电冲击波形与操作冲击波形进行调整。由于缩比模型相似系数约为原模型的1/5，相应电源频率要变大为原来的5倍。雷电冲击波形由国标中规定的的 $1.2(1\pm 30\%)/50(1\pm 20\%)\mu \mathrm{s}$ 调整为约 $0.24/10\mu \mathrm{s}$ ；操作冲击波形由国标中规定的 $250(1\pm 20\%)/2500(1\pm 60\%)\mu \mathrm{s}$ 调整为约 $50/500\mu \mathrm{s}$ 。

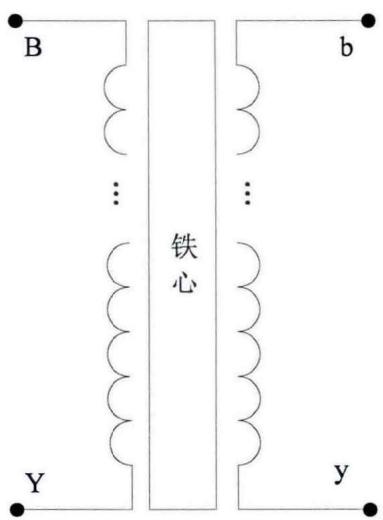

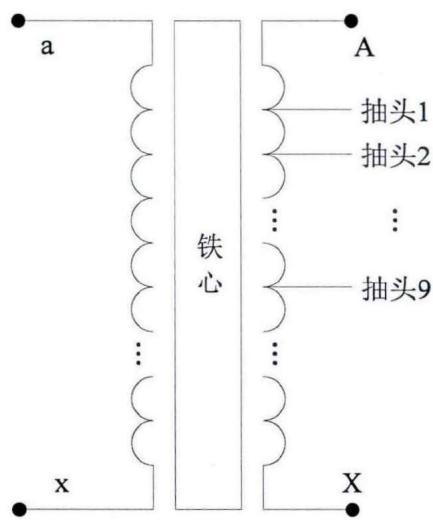

试验中利用引出抽头模拟不同故障，缩比模型的绕组结构、各端编号及抽头布置如图4.1，其中 $A$ 、 $B$ 分别表示两个网侧绕组的高压端， $X$ 、 $Y$ 为网侧绕组的接地端， $a$ 、 $b$ 为两个阀侧绕组的高压端， $x$ 、 $y$ 为两个阀侧绕组的接地端，抽头设置在绕组 $AX$ 上。各引出抽头的编号和对应所在位置的线圈匝数如表4.1。

图4.1 变压器绕组结构

表 4.1 各引出抽头对应的线圈编号

抽头编号	1	2	3	4	5	6	7	8	9
对应线圈匝数	4	5	12	37	44	69	76	103	114
线圈类型	A类	A类	A类	B类	B类	C类	C类	D类	D类

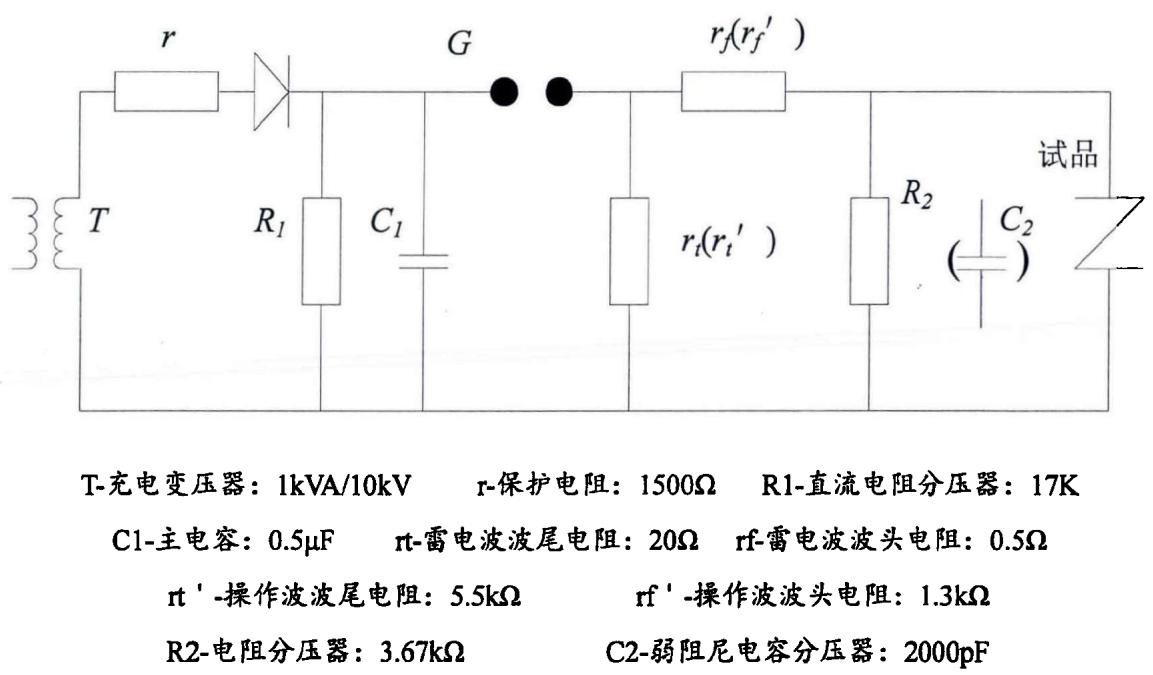

换流变压器缩比模型冲击试验回路结构以及参数如图4.2。由于试验电压等级较低，试验回路结构较为简单。充电变压器 $T$ 和高压硅堆构成整流电源，经过保护电阻 $r$ 向主电容 $C_1$ 充电；球隙距离稍大于放电电压，当试验时通过点火装置引起点火球隙放电；通过波头电阻和波尾电阻调节试验波形。

连接换流变压器缩比模型进行波形调试，进行雷电冲击耐压试验时选择波头电阻为 $12.2\Omega$ ，波尾电阻为 $20\Omega$ ；进行操作冲击耐压试验时选择波头电阻为 $1.3\mathrm{k}\Omega$ ，波尾电阻为 $5.5\mathrm{k}\Omega$ 。在雷电冲击试验时，电压测量采用电阻分压器，而在操作冲击时采用的是弱阻尼电容分压器；电压信号通过同轴电缆接入示波器。中性点电流波形的采集通过连接在加压绕组尾端与地之间的采样电阻采集；电容传递电流通过连接在非加压绕组与地之间的采样电阻采集；然后经同轴电缆接入示波器。

图4.2 缩比模型冲击试验回路

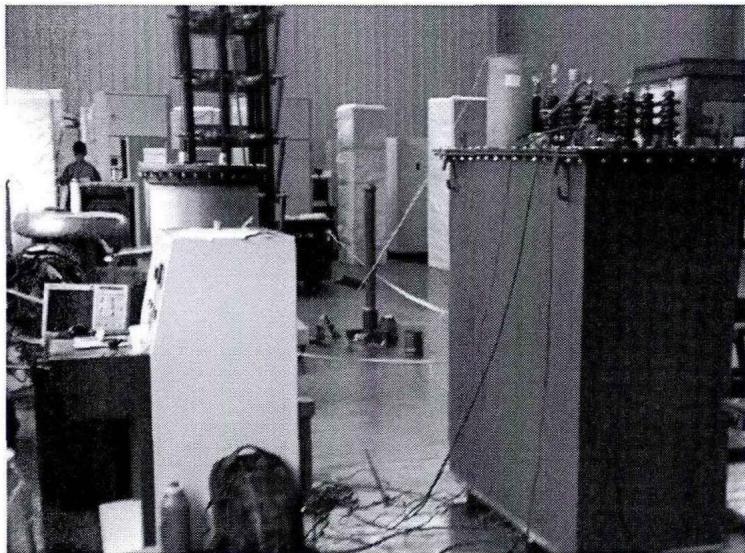

试验现场布置如图4.3，由于试验频率高，为减小连接线对试验波形的影响，尽量靠近被试变压器。上面板上引出抽头较多，利用绝缘筒支撑避免连接线搭接非试验抽头而对结果造成影响。

图4.3 试验现场布置

---
