ABAQUS动，静力学模型；车辆-轨道耦合动力学；钢轨不平顺程序；批量非线性弹簧；单向弹簧(收拉不受压或受压不受拉)，温度耦合等。轨道检算(超高，超限，出报告)；土木建筑有限元建模分析。

在工程领域，模拟与分析是确保项目成功的关键环节。今天咱们就来唠唠那些超酷的工程模拟，从 ABAQUS 动、静力学模型，到车辆 - 轨道耦合动力学，再到土木建筑有限元建模分析，简直就是一场技术的盛宴。

ABAQUS 动、静力学模型

ABAQUS 作为一款强大的有限元分析软件，在动、静力学模拟方面有着无可比拟的优势。比如说，在静力学分析中，我们可以用它来研究结构在静态载荷下的应力、应变分布。以下是一段简单的 Abaqus Python 脚本示例，用于创建一个简单的二维平面应力模型：

from abaqus import *
from abaqusConstants import *
# 创建模型
mdb.Model(name='SimpleModel', modelType=STANDARD_EXPLICIT)
model = mdb.models['SimpleModel']
# 创建部件
s = model.ConstrainedSketch(name='__profile__', sheetSize=200.0)
g, v, d, c = s.geometry, s.vertices, s.dimensions, s.constraints
s.rectangle(point1=(0.0, 0.0), point2=(100.0, 50.0))
p = model.Part(name='SimplePart', dimensionality=TWO_D_PLANAR, type=DEFORMABLE_BODY)
p = model.parts['SimplePart']
p.BaseShell(sketch=s)

这段代码先是创建了一个名为 SimpleModel 的模型，接着在模型里创建了一个二维草图，绘制了一个矩形，最后基于这个草图生成了一个二维的可变形部件。在动力学分析时，比如模拟地震对建筑结构的影响，就需要考虑结构的惯性力、阻尼等因素，ABAQUS 同样能出色完成任务。

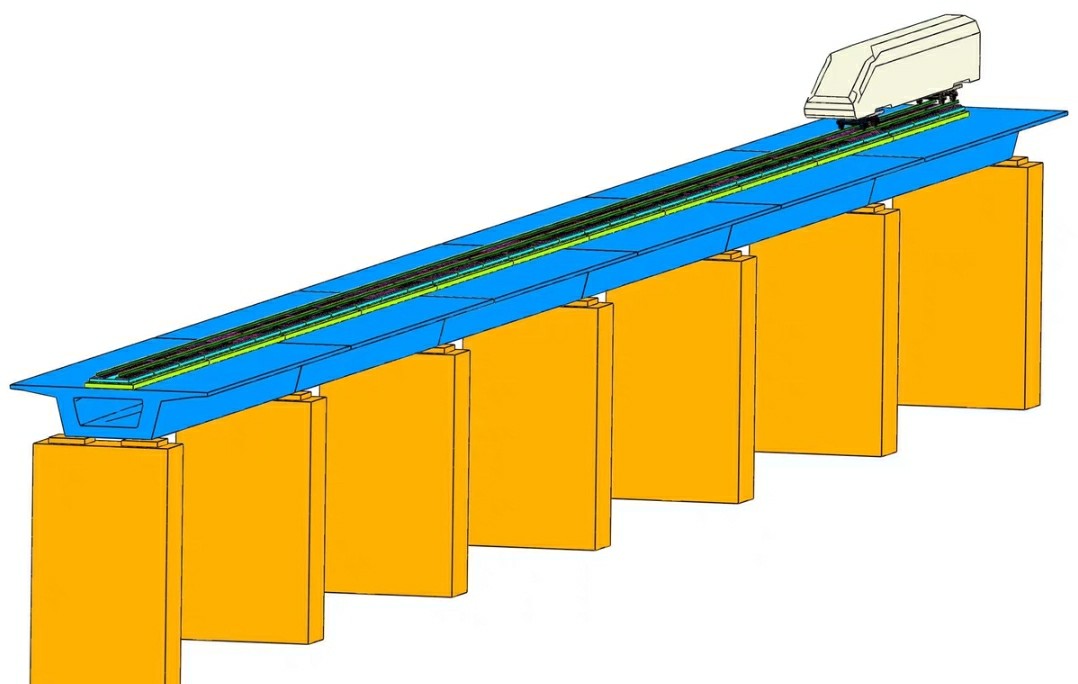

车辆 - 轨道耦合动力学

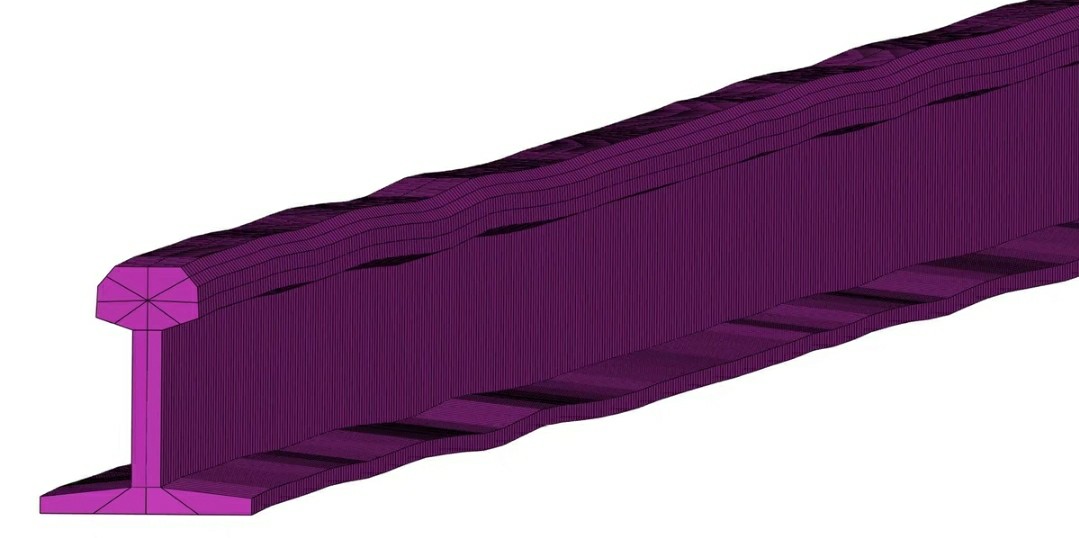

车辆 - 轨道耦合动力学研究的是车辆与轨道相互作用下的动态响应。钢轨不平顺对车辆运行的稳定性和安全性影响巨大，这时候就需要钢轨不平顺程序来模拟实际的轨道状况。以 Matlab 编写的简单钢轨不平顺模拟程序为例：

% 设定参数
L = 100; % 轨道长度
x = 0:0.1:L; % 轨道位置离散点
% 模拟不平顺
roughness = 0.002 * sin(2*pi*x/10) + 0.001 * randn(size(x));
figure;
plot(x, roughness);
xlabel('轨道位置 x (m)');
ylabel('钢轨不平顺幅值 (m)');
title('钢轨不平顺模拟');

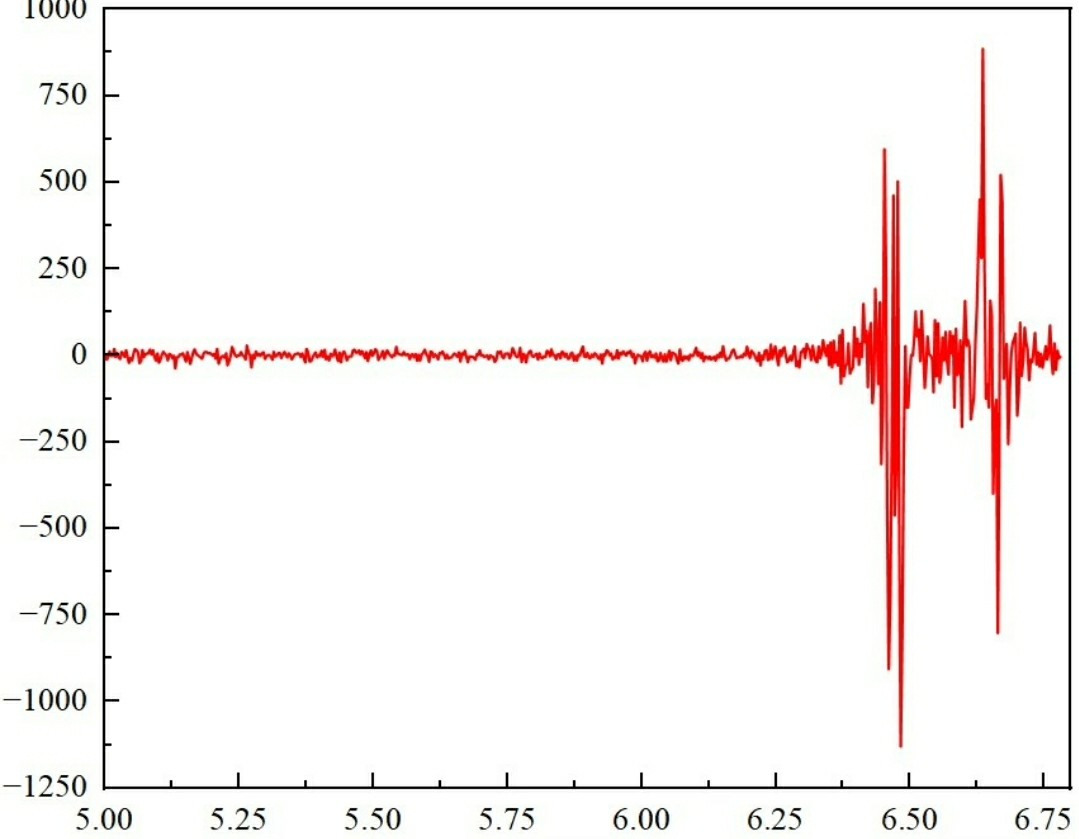

这段 Matlab 代码通过正弦函数和随机噪声模拟了钢轨不平顺，我们可以直观地看到不平顺的分布情况。在车辆 - 轨道耦合动力学中，这种不平顺会导致车辆和轨道间的力传递发生变化，进而影响车辆的行驶性能和轨道的使用寿命。

批量非线性弹簧与单向弹簧

在有限元模型里，弹簧单元是常用的部件。有时候我们需要批量创建非线性弹簧，比如在模拟隔震结构时。以 Python 和 Abaqus 结合为例，假设我们要创建 10 个非线性弹簧单元：

from abaqus import *
from abaqusConstants import *
# 获取模型
model = mdb.models['SimpleModel']
# 创建材料
mat = model.Material(name='SpringMaterial')
mat.Elastic(table=((1000, 0.3),))
# 创建截面
section = model.Section(name='SpringSection', type=SPRING_1D)
section.setValues(springMaterial=mat, springType=NONLINEAR, table=((100, 0.1), (200, 0.2)))
# 批量创建弹簧
for i in range(10):
    spring = model.rootAssembly.DatumCsysByDefault(CARTESIAN)
    p = model.parts['SpringPart'+str(i)]
    p = model.Part(name='SpringPart'+str(i), dimensionality=TWO_D_PLANAR, type=DEFORMABLE_BODY)
    s = model.ConstrainedSketch(name='__profile__', sheetSize=200.0)
    s.Line(point1=(0, 0), point2=(0, 10))
    p.BaseWire(sketch=s)
    p = model.parts['SpringPart'+str(i)]
    region = p.edges.getSequenceFromMask(mask=('[#1 ]',), )
    model.rootAssembly.Instance(name='SpringInstance'+str(i), part=p, dependent=ON)
    model.rootAssembly.SectionAssignment(region=model.rootAssembly.instances['SpringInstance'+str(i)].edges, sectionName='SpringSection')

这段代码先是定义了弹簧的非线性材料属性，然后循环创建了 10 个弹簧部件，并赋予相应的非线性弹簧截面。而单向弹簧，无论是收拉不受压还是受压不受拉，在模拟一些特殊结构时非常有用。例如在模拟一些支撑结构，只允许其在一个方向提供支撑力时，单向弹簧就能派上用场。

温度耦合

在实际工程中，温度变化对结构的影响不容忽视。在 Abaqus 里进行温度 - 结构耦合分析时，我们可以定义材料的热膨胀系数等参数。比如对于一个金属结构：

from abaqus import *
from abaqusConstants import *
model = mdb.models['ThermalStructuralModel']
mat = model.Material(name='MetalMaterial')
mat.Elastic(table=((200000, 0.3),))
mat.Expansion(table=((1.2e-5,),))

这里定义了金属材料的弹性模量和热膨胀系数，为后续的温度 - 结构耦合分析奠定基础。当结构受到温度变化时，就会因为热膨胀或收缩产生应力应变，通过这种耦合分析能更准确地评估结构的性能。

轨道检算与土木建筑有限元建模分析

轨道检算是保障轨道安全运行的重要手段。像超高、超限的检算，通过相应的算法和规范来判断轨道是否符合要求，并生成报告。这涉及到复杂的力学计算和数据分析。在土木建筑领域，有限元建模分析同样重要。从简单的梁、柱结构，到复杂的大型建筑，都可以通过有限元模型来模拟其力学性能。例如在 ANSYS 中创建一个简单的框架结构模型：

/PREP7
ET,1,BEAM188! 定义梁单元类型
MP,EX,1,2.1E11! 定义弹性模量
MP,PRXY,1,0.3! 定义泊松比
! 创建节点
N,1,0,0,0
N,2,10,0,0
N,3,0,5,0
N,4,10,5,0
! 创建单元
E,1,2
E,1,3
E,2,4
E,3,4

这段 ANSYS APDL 代码定义了梁单元，设置了材料属性，创建了节点并生成了单元，构建了一个简单的框架结构。通过这样的建模分析，可以对建筑结构进行强度、刚度等方面的评估。
