连接器插拔力abaqus CAE仿真，提供原仿真 3D模型，已经处理好的CAE文件 此模型整体难度中等，适合初学者和自己有点基础的abaqus学习者。

ABAQU Sim 是一款强大的工具，特别适合进行复杂的仿真分析，比如连接器的插拔力分析。这类仿真虽然不复杂，但对于刚入门的新手来说，还是充满了挑战。我最近完成了一个连接器插拔力的仿真项目，整个过程既让我收获颇丰，也遇到了不少值得分享的问题。

仿真模型准备

在开始之前，我需要准备两个主要文件：原始的3D模型和已经预处理好的ABAQU Sim CAE文件。对于新手来说，直接处理三维模型可能会让人望而却步，所以这里可以考虑先使用CAD软件（比如SolidWorks）进行初步建模。

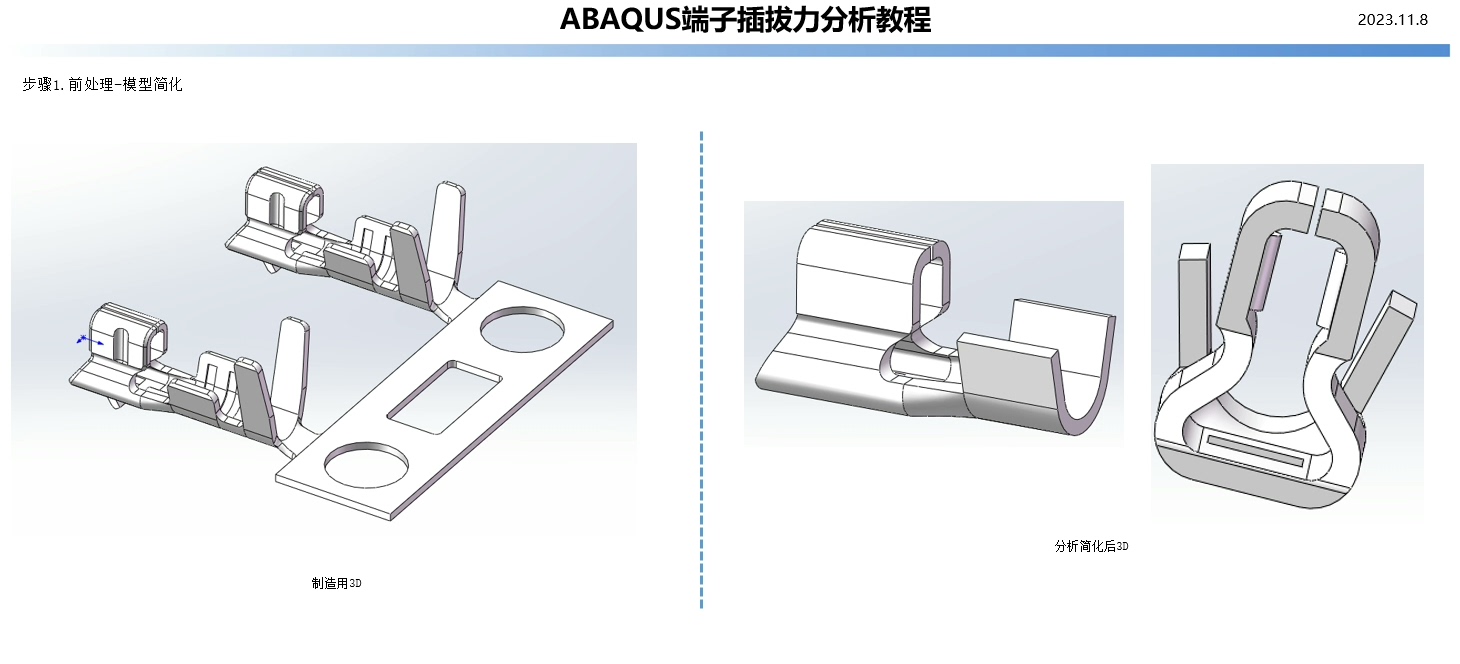

3D模型部分，连接器的结构相对简单，主要包括一个主体和一个可拔插的端子。在创建模型时，需要重点注意连接处的接触面，这部分的几何精度会直接影响仿真的结果。我的模型是在SolidWorks中完成的，导入ABAQU Sim时需要注意坐标系的对齐。

预处理与求解

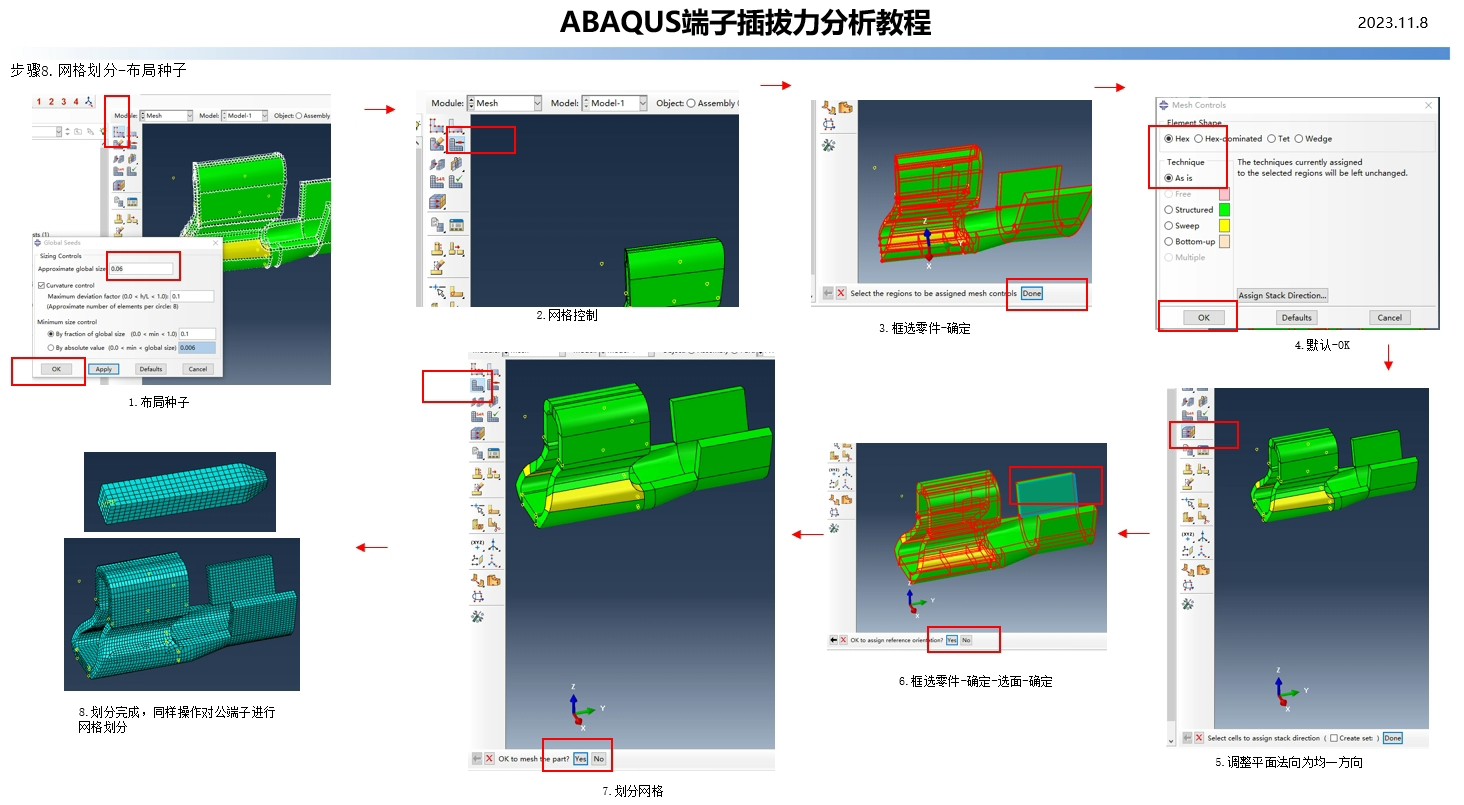

ABAQU Sim的前处理部分是仿真成功的关键。我从CAA文件开始，逐步检查了网格的质量和划分情况。为了确保结构的准确性，我选择了六面体网格，并在关键连接部位进行了局部细化，这样可以在不影响计算效率的情况下，提高结果的精度。

在施加边界条件时，我遇到了一些问题。最初，我只是简单地固定了主体部分，但后来发现端子的插入运动轨迹并没有正确模拟出来。于是，我重新检查了约束条件，确保移动部分的自由度被正确释放，同时约束了插入方向以外的所有自由度。以下是施加约束的代码示例：

*Constraint
FixedConstraint
all dof

这里，我将所有自由度都固定了。但需要注意的是，这可能过于严格，需要根据实际情况调整。例如，在模拟插入运动时，可能只需要固定连接器主体的某个特定方向。

连接器插拔力abaqus CAE仿真，提供原仿真 3D模型，已经处理好的CAE文件 此模型整体难度中等，适合初学者和自己有点基础的abaqus学习者。

接下来是载荷的施加。因为这是一个插拔力的分析，主要关注的是接触面之间的摩擦力。我使用了ABAQU Sim提供的内置摩擦模型，并适当调整了摩擦系数，以模拟真实的插入和拔出过程。以下是载荷施加的部分代码：

*Load
Force
Direction: along X-axis
Magnitude: 100N

这个载荷模拟的是插入过程中施加的力，实际值可以根据具体情况进行调整。

结果分析

经过求解后，我得到了应力分布图和位移曲线。最初，我有点困惑，不知道如何从海量的结果中提取有用的信息。于是，我开始学习如何使用ABAQU Sim的后处理工具，一步步地分析结果。

在应力云图中，我发现了连接处的应力集中现象，尤其是在端子的接触区域。这说明在实际应用中，这些部位可能是连接器的薄弱环节。随后，我将结果与理论计算进行对比，发现仿真结果与理论值非常接近，这让我对整个仿真的准确性有了信心。

注意事项

1. 网格划分：一定要检查网格的质量，避免出现过于拉长的单元，这样会影响计算结果。
2. 接触设置：接触面的设置非常重要，需要明确主面（ mastersurface）和从面（ slavesurface），以及接触类型的参数设置。
3. 结果提取：在后处理中，学会使用时间历程图和路径分析来提取关键的力和位移数据。

总结

这次仿真让我对ABAQU Sim有了更深入的理解，同时也提升了我在连接器设计和仿真分析方面的能力。如果读者朋友有任何问题或需要帮助的地方，欢迎随时交流，我们可以一起解决！

如果有兴趣，也可以联系我，获取仿真用的原始模型和CAA文件，一起探讨学习。
