锂电池系统工作原理及BMS核心技术详解

一、锂电池基础概述

1.1 应用领域

锂电池的应用场景覆盖电动汽车、电力系统、计算机领域、居民生活等，在新能源发电侧（光伏/风电+储能）、电网侧储能、源网荷储一体化等电力储能场景中应用尤为广泛。

1.2 核心参数（磷酸铁锂）

• 工作温度：-20℃ ~ 65℃
• 工作电压：2.5V ~ 3.65V

1.3 电化学反应原理

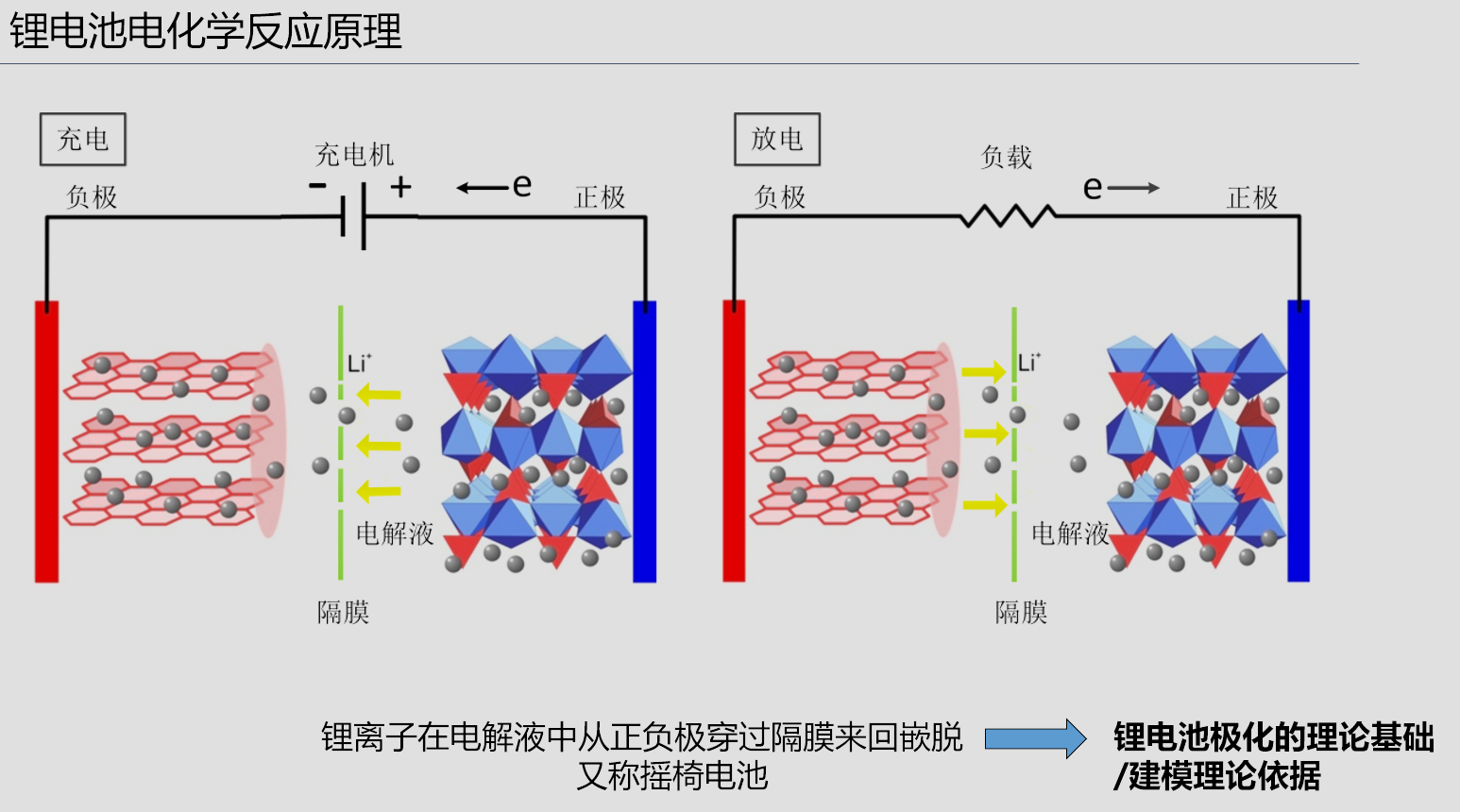

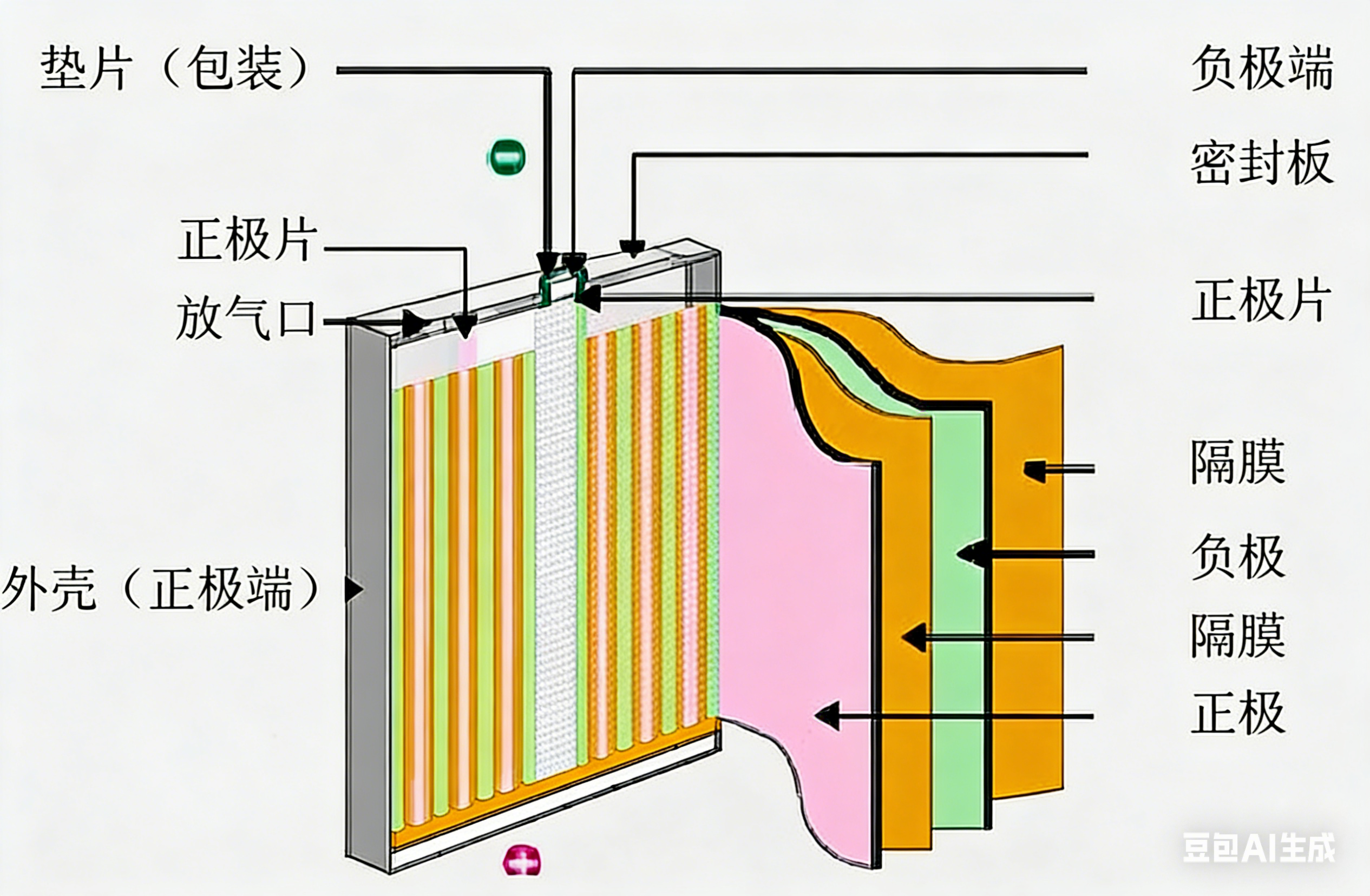

锂电池又称摇椅电池，核心是锂离子在电解液中穿过隔膜，在正负极之间来回嵌脱，实现电荷的转移与能量的存储/释放。

---

1.4 技术发展历程

1.2 锂电池技术发展历程

---

核心人物约翰·古迪纳夫（John Goodenough）德州大学奥斯汀分校教授，2019年诺贝尔化学奖得主
被誉为锂电池奠基人，主导了钴酸锂（LCO）、磷酸铁锂（LFP）等关键正极材料的发明，奠定了现代锂电池的技术基础。

---

技术代际演进
锂电池正极材料体系历经三代核心迭代，逐步向更高能量密度、更高安全性、更低成本方向发展：

代际	代表材料	商业化程度	技术特点
第一代	钴酸锂（LCO）、镍酸锂（LNO）	大规模商业化（LCO）/未商业化（LNO）	钴酸锂电压平台高（4.4V），是消费电子锂电池的经典选择；镍酸锂能量密度潜力大，但稳定性差未大规模应用
第二代	镍钴二元（LNCO）、锰酸锂（LMO）、磷酸铁锂（LFP）、钛酸锂（LTO）	大规模商业化（LMO/LFP）/少量商业化（LTO）	- LFP：循环寿命长、安全性高、成本低，是储能与商用车主流选择 - LMO：电压平台高、倍率性能好，常与三元材料混用 - LTO：安全性极佳、循环寿命超长，用于特殊场景
第三代	镍钴铝三元（NCA）、镍钴锰三元（NCM）、混合材料、改性材料	大规模商业化	- 高镍NCM/NCA：能量密度显著提升，是高端电动车核心方案 - 混合/改性材料：如NCM+LMO、磷酸铁锰锂（LFMP），兼顾能量密度与成本

---

最新技术方向

• 半固态电池 → 全固态电池：用固态电解质替代液态电解液，彻底解决漏液、燃烧风险，能量密度可突破现有液态电池极限，是下一代锂电池的核心方向。

---

能量密度对比
铅酸电池 < 磷酸铁锂电池 < 三元锂电池 < 固态电池
（能量密度从左到右逐步提升，固态电池代表未来最高水平）

---

技术演进核心逻辑

1. 电压与能量密度提升：从LCO的4.4V到高镍三元，不断提高工作电压与比能量。
2. 成本与安全优化：LFP、LMO等材料降低对钴、镍等贵金属的依赖，同时提升热稳定性。
3. 体系融合创新：通过混合材料、改性技术，平衡不同材料的优缺点，适配多样化应用场景。

---

1.5 极化理论

锂电池极化分为电化学极化和浓差极化，是电池建模和状态估计的重要理论依据，二阶RC模型通过两个RC网络分别描述两种极化效应。

二、锂电池建模核心方法

2.1 主流模型分类

锂电池建模主要分为等效电路模型和电化学模型：

• 等效电路模型：由电阻、电容等电学元件组成，参数少、易实现，是工业界使用最多的模型；
• 电化学模型：基于电化学反应机理，精度高但参数复杂、计算量大，适用于精细化研究。

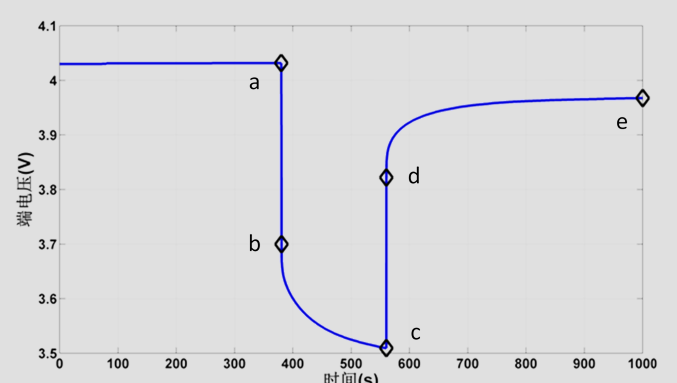

a、典型锂电池恒流放电电压响应图像

---

这张图展示了锂电池在恒流放电→静置过程中，端电压随时间的变化规律，是理解电池极化和SOC估算的基础实验曲线。

各阶段含义：

1. a段（0~350s）：恒流放电前的静置阶段
   电池处于开路状态，端电压稳定在约4.03V，此时电压≈开路电压 OCV，代表电池当前的荷电状态（SOC）。

2. a→b（350s瞬间）：欧姆压降阶段
   放电电流瞬间接通，电池欧姆内阻 $R_0$ 产生电压降：
   $$\Delta V_{\text{欧姆}}=I\times R_0$$
   电压从4.03V快速跌到约3.7V，这是欧姆极化的直接体现。

3. b→c（350s~550s）：恒流放电阶段
   持续放电过程中，除了欧姆极化，还叠加了电化学极化和浓差极化：

   • 电化学极化：电极反应速率跟不上电流需求，导致电位偏移。
   • 浓差极化：锂离子在电解液中扩散受限，浓度梯度增大。
     两种极化随时间累积，导致电压缓慢下降至约3.5V。

4. c→d（550s瞬间）：欧姆压降恢复
   放电电流切断，欧姆极化瞬间消失，电压跳变回约3.82V。

5. d→e（550s~1000s）：极化弛豫阶段
   电化学极化和浓差极化随时间逐渐消除，电压缓慢回升，最终趋近于新的开路电压（约3.97V），代表放电后的SOC。

---

b、锂电池电芯开路电压与电量的关系（SOC-OCV曲线）

这张图是锂电池SOC估算的核心依据，描述了电池在完全静置、无电流时，开路电压（OCV）与剩余电量（SOC，0~100%）的对应关系。

---

---

补充说明

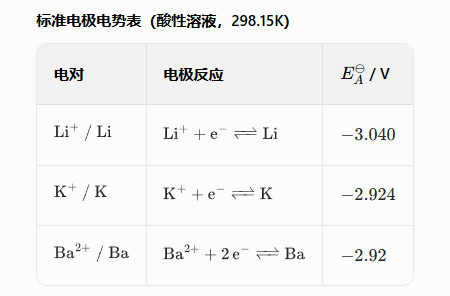

• 标准电极电势：在298.15K、离子浓度为1mol/L、气体分压为100kPa的标准状态下，电极与标准氢电极组成原电池时的电势。
• 数值意义：电势越负，说明该电对的还原态（如Li、K）还原性越强，越容易失去电子被氧化；电势越正，氧化态氧化性越强。
• 与锂电池的关联：$L{i}^{+}/Li$ 电对的极低电势（-3.040V）是锂电池能提供高电压、高能量密度的核心原因。

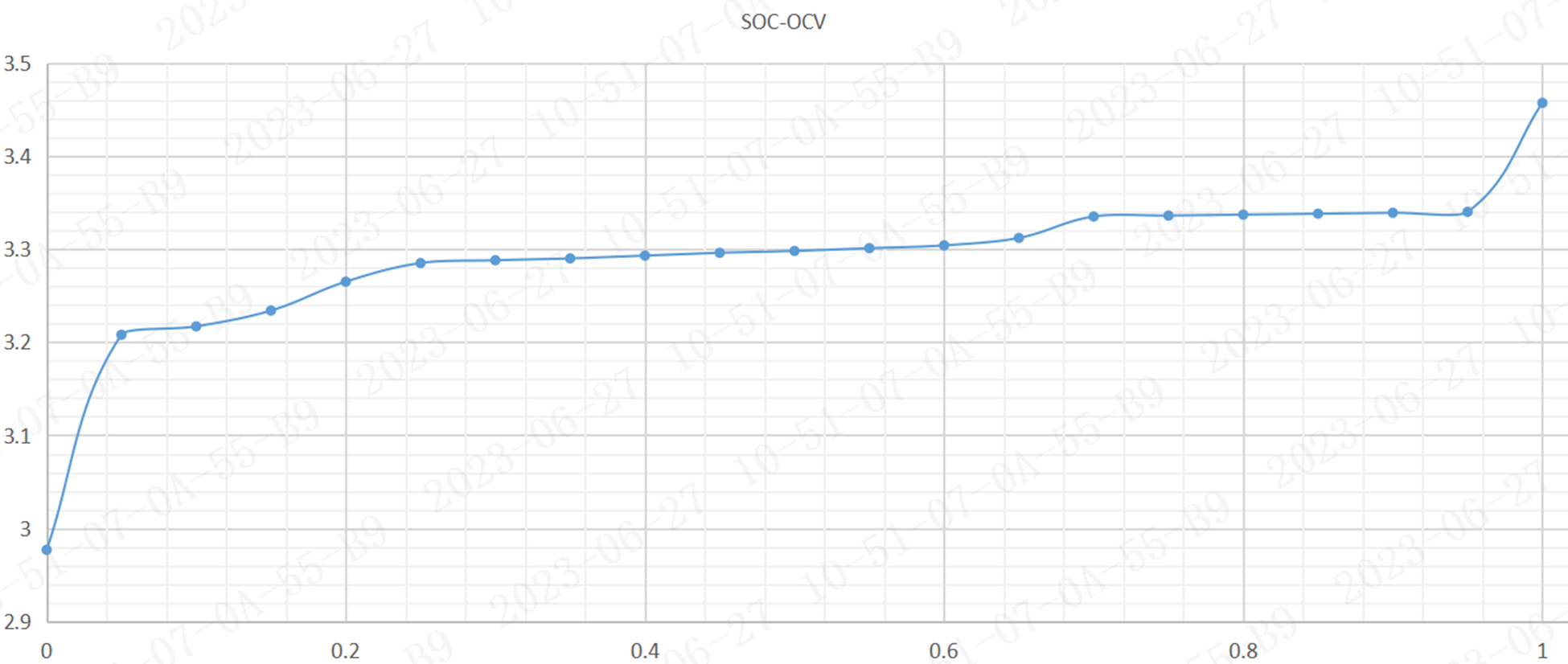

SOC-OCV曲线图_关键解读：

1. 曲线形态：

   • SOC 0~20%：电压随SOC增长快速上升，对电量变化最敏感。
   • SOC 20% ~ 80%：曲线进入平缓平台区，电压变化很小（约3.28V~3.34V），这是磷酸铁锂电池的典型特征，也是该区间SOC估算精度较低的原因。
   • SOC 80% ~ 100%：电压再次随SOC增长快速上升，对电量变化再次变得敏感。

2. 工程意义：

   • 电池管理系统（BMS）通过测量静置后的开路电压，对照此曲线查表，即可快速估算初始SOC。
   • 由于平台区电压变化小，实际工程中会结合电流积分（库仑计数）、等效电路模型等方法，来修正该区间的SOC估算误差。

---

两张图的联系

• 第一张图的静置段电压（a、e点），就是第二张图中不同SOC下的OCV值。
• 第一张图展示了动态过程（放电→极化→弛豫），第二张图则是静态结果（不同SOC下的平衡电压），两者结合是BMS进行SOC估计和电池建模的基础。

---

2.2 二阶RC等效电路模型

2.2.1 模型结构

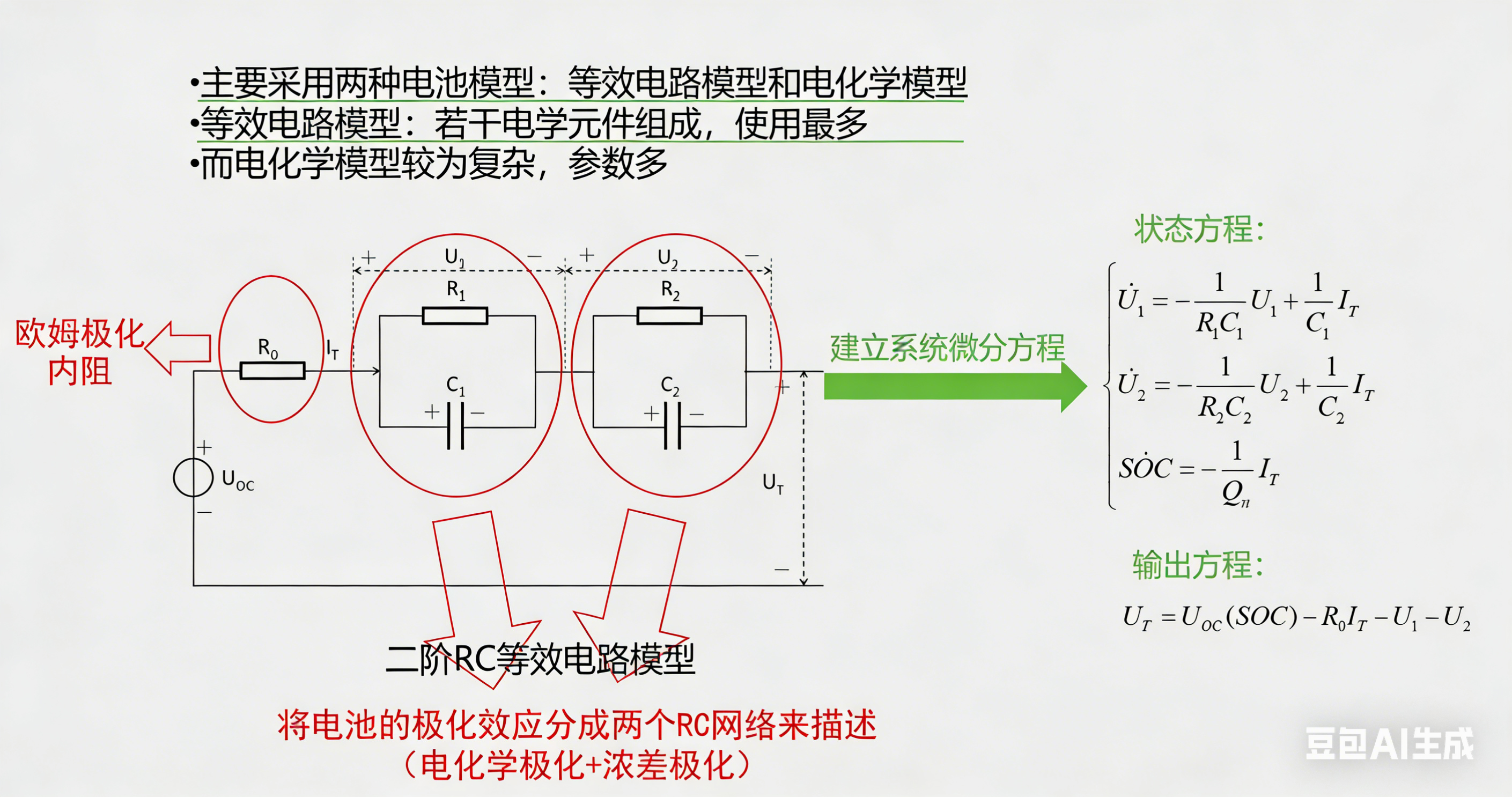

由欧姆内阻$R_0$ + 两个RC网络（$R_1/C_1$、$R_2/C_2$）组成，其中：

• $R_0$：描述欧姆极化；
• $R_1/C_1$、$R_2/C_2$：分别描述电化学极化和浓差极化。


2.2.2 参数辨识

采用基于充放电物理特性的经典离线辨识方法，结合RC电路的零输入响应和零状态响应推导方程，通过电池静置（＞2h）后的电压数据，采用多项式拟合法完成参数求解。

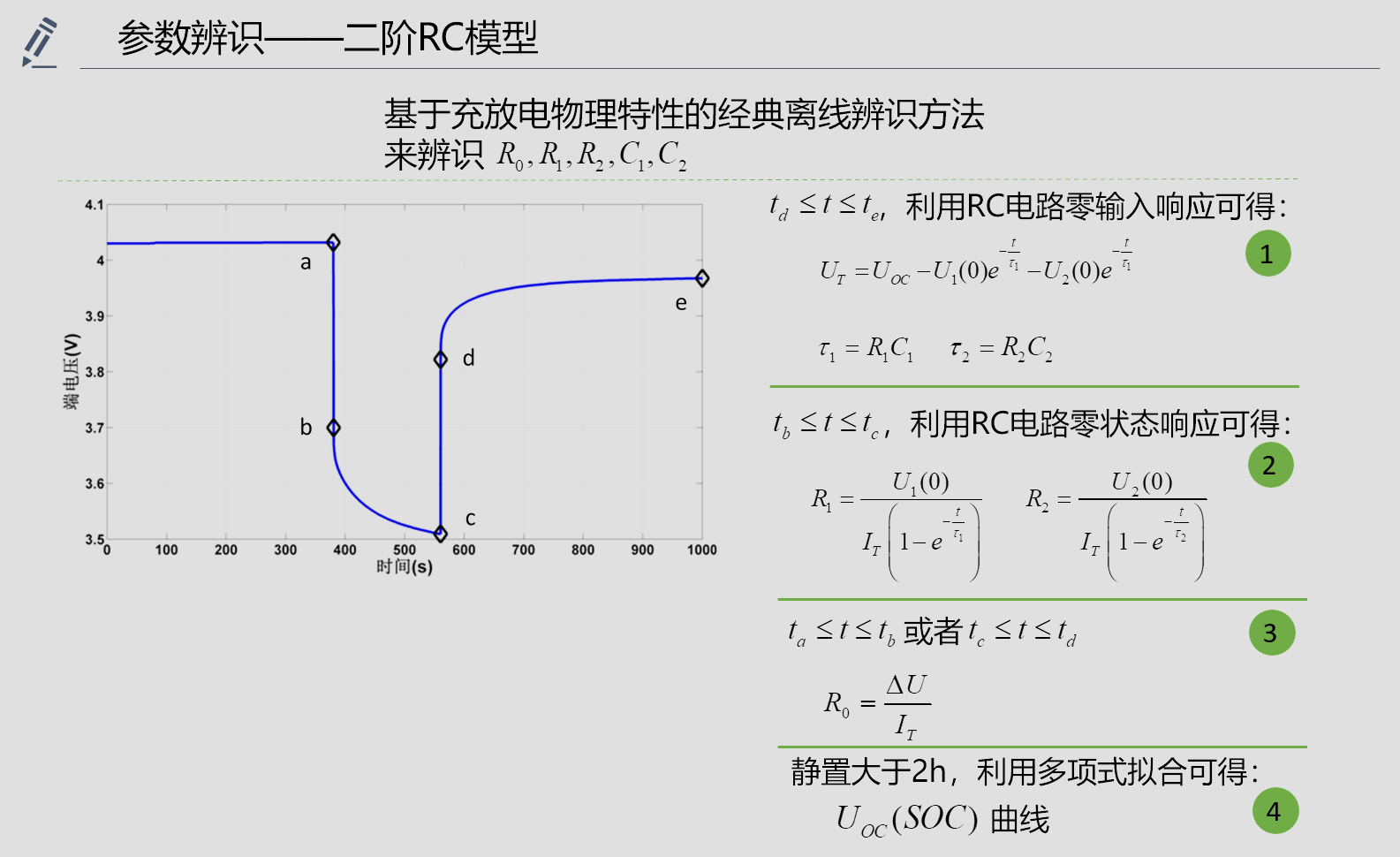

图片核心内容：二阶RC模型参数辨识方法

这张图展示了基于锂电池充放电物理特性的经典离线参数辨识流程，核心目标是求解二阶RC等效电路模型的关键参数：$R_0,R_1,R_2,C_1,C_2$。

---

1. 实验曲线基础

左侧呈现的是锂电池恒流放电→静置全过程的端电压响应曲线，各阶段特征如下：

• a段：放电前静置，电压稳定在开路电压 $U_{OC}$；
• a→b：放电电流接通瞬间，电压因欧姆内阻产生骤降，压降为 $R_0{I}_T$；
• b→c：恒流放电阶段，电压因电化学极化、浓差极化叠加缓慢下降；
• c→d：放电电流切断瞬间，欧姆压降快速恢复；
• d→e：静置弛豫阶段，极化效应逐渐消除，电压趋近新的开路电压 $U_{OC}$。

---

2. 分阶段参数辨识公式

（1）静置弛豫阶段（$t_d\le t\le t_e$）——零输入响应

放电停止后电流 $I_T=0$，RC网络仅释放此前存储的电荷，电压随时间变化规律为：
$$U_T=U_{OC}-U_1(0)e^{-\frac{t}{{\tau }_1}}-U_2(0)e^{-\frac{t}{{\tau }_2}}$$
其中时间常数 ${\tau }_1=R_1{C}_1$、${\tau }_2=R_2{C}_2$，通过拟合该阶段电压曲线，可求解出 ${\tau }_1,{\tau }_2$ 及RC网络初始电压 $U_1(0),U_2(0)$。

（2）恒流放电阶段（$t_b\le t\le t_c$）——零状态响应

放电过程中电流恒定为 $I_T$，RC网络被充电至稳态，内阻计算公式为：
$$R_1=\frac{U_1(0)}{I_T\left(1-e^{-\frac{t}{{\tau }_1}}\right)},R_2=\frac{U_2(0)}{I_T\left(1-e^{-\frac{t}{{\tau }_2}}\right)}$$
结合已求得的时间常数，可进一步推导电容值：$C_1={\tau }_1/R_1$、$C_2={\tau }_2/R_2$。

（3）电流突变阶段（$t_a\le t\le t_b$ 或 $t_c\le t\le t_d$）——欧姆内阻

电流瞬间通/断时，电压跳变仅由欧姆内阻 $R_0$ 引起，计算公式为：
$$R_0=\frac{\Delta U}{I_T}$$
直接通过电压变化量 $\Delta U$ 除以放电电流 $I_T$，即可快速求得欧姆内阻。

（4）长时间静置阶段——SOC-OCV曲线标定

电池静置超过2小时后，极化效应完全消除，端电压稳定为当前荷电状态（SOC）对应的开路电压 $U_{OC}$。通过多项式拟合不同SOC下的 $U_{OC}$ 数据，可得到完整的SOC-OCV关系曲线，为后续SOC估算提供核心依据。

---

整体逻辑
这张图将复杂的二阶RC模型参数辨识拆解为电压曲线分段分析，核心利用电路的零输入响应、零状态响应特性，结合欧姆定律，分步求解出所有模型参数。该方法是电池管理系统（BMS）算法开发中，锂电池等效电路建模的核心工程实现方案。

---

总结

1. 二阶RC模型参数辨识核心是将电池电压响应拆分为欧姆压降、电化学极化、浓差极化三部分，分阶段求解；
2. 该离线辨识方法是BMS电池建模的基础，最终需结合SOC-OCV曲线完成参数落地。

---

三、电池管理系统（BMS）核心技术

3.1 BMS的核心意义

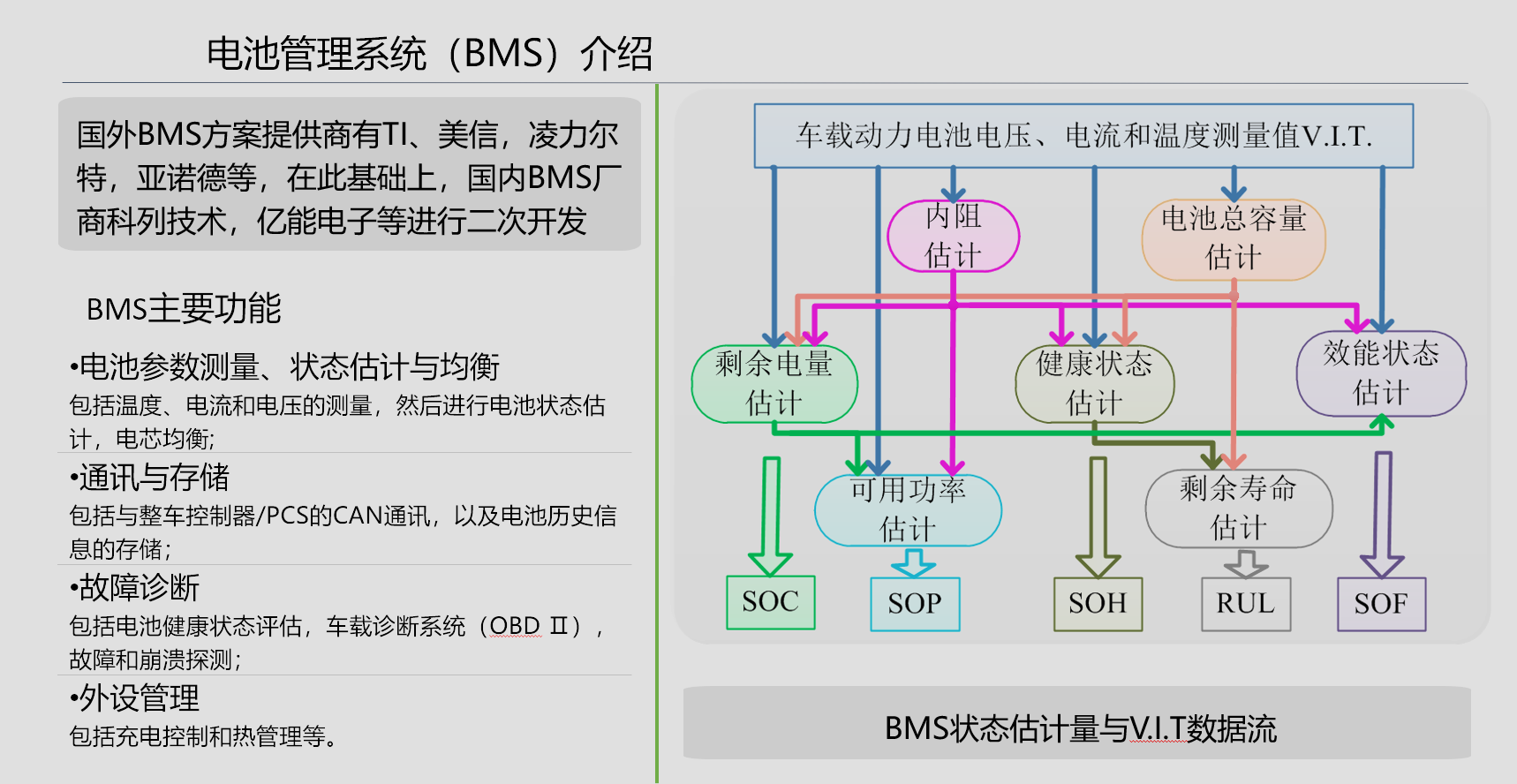

BMS是锂电池系统的“大脑”，负责电池状态监控、保护、均衡和通讯，最大化锂电储能系统潜能，保证安全可靠运行，延长电池使用寿命，是电化学储能系统的核心底层控制设备。

锂电池储能BMS技术信息整理表

分类	具体内容
技术功能	支撑国内新能源发电侧、电网侧电化学储能系统的锂电池管理系统，最大化发挥锂电储能系统潜能，保证系统安全可靠运行、易于维护，延长电池使用寿命
技术用途	实现直流侧1500V锂电池储能系统BMS平台支撑
技术目标	1. 选用功能安全设计的主控芯片和AFE芯片，保障核心安全可靠 2. 电压、电流、温度、绝缘等关键参数高检测精度、短检测周期 3. 安全相关关键功能冗余设计，提升系统可靠性与使用安全 4. 高精度SOC/SOH/SOP/SOE等SOX估算 5. 电池全生命周期信息化，便于故障定位、追溯与数据分析 6. 高效率、高可靠均衡功能 7. 电池智能诊断 8. 异常状态快速识别，保护及时可靠，保障电池系统绝对安全 9. 先进软件架构，软硬件解耦，易移植、复用、扩展，算法鲁棒性强 10. 符合国内外主流技术标准，满足国外主流认证要求 11. 支持CAN、485、TCP/IP通讯，适配电力系统储能主流通讯规约
应用产品/领域	发电侧独立共享储能、发电侧集中式光伏/风电+配比储能、发电侧风光水火储一体化/源网荷储一体化储能

3.2 BMS核心功能模块

功能模块	具体内容
参数测量&状态估计	采集电压、电流、温度，估计SOC（剩余电量）、SOH（健康状态）、SOP（可用功率）、RUL（剩余寿命）等SOX参数，实现电芯均衡
通讯与存储	支持CAN/485/TCP/IP通讯，兼容电力系统主流规约；存储电池历史运行数据、故障信息
故障诊断	电池健康评估、OBD Ⅱ车载诊断、故障/崩溃探测，快速定位故障
外设管理	充电控制、热管理（与空调/水冷机组交互）、消防联动

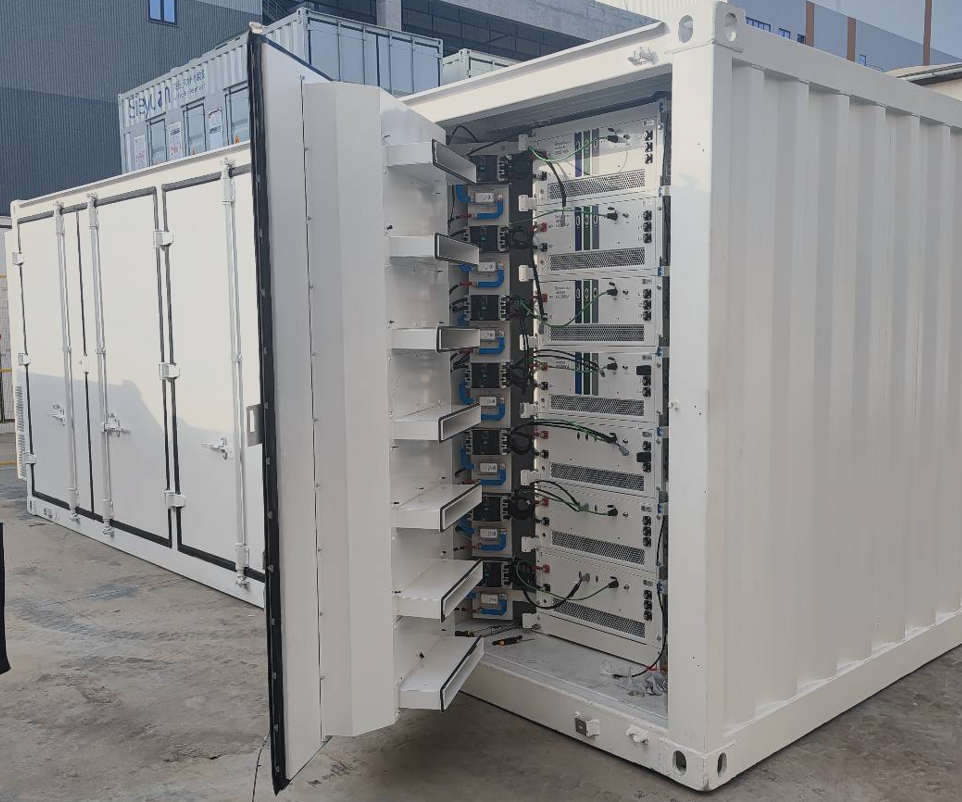

3.3 储能BMS三级架构

储能BMS采用三级分布式架构，层级分工明确，适配1500V高压锂电储能系统：

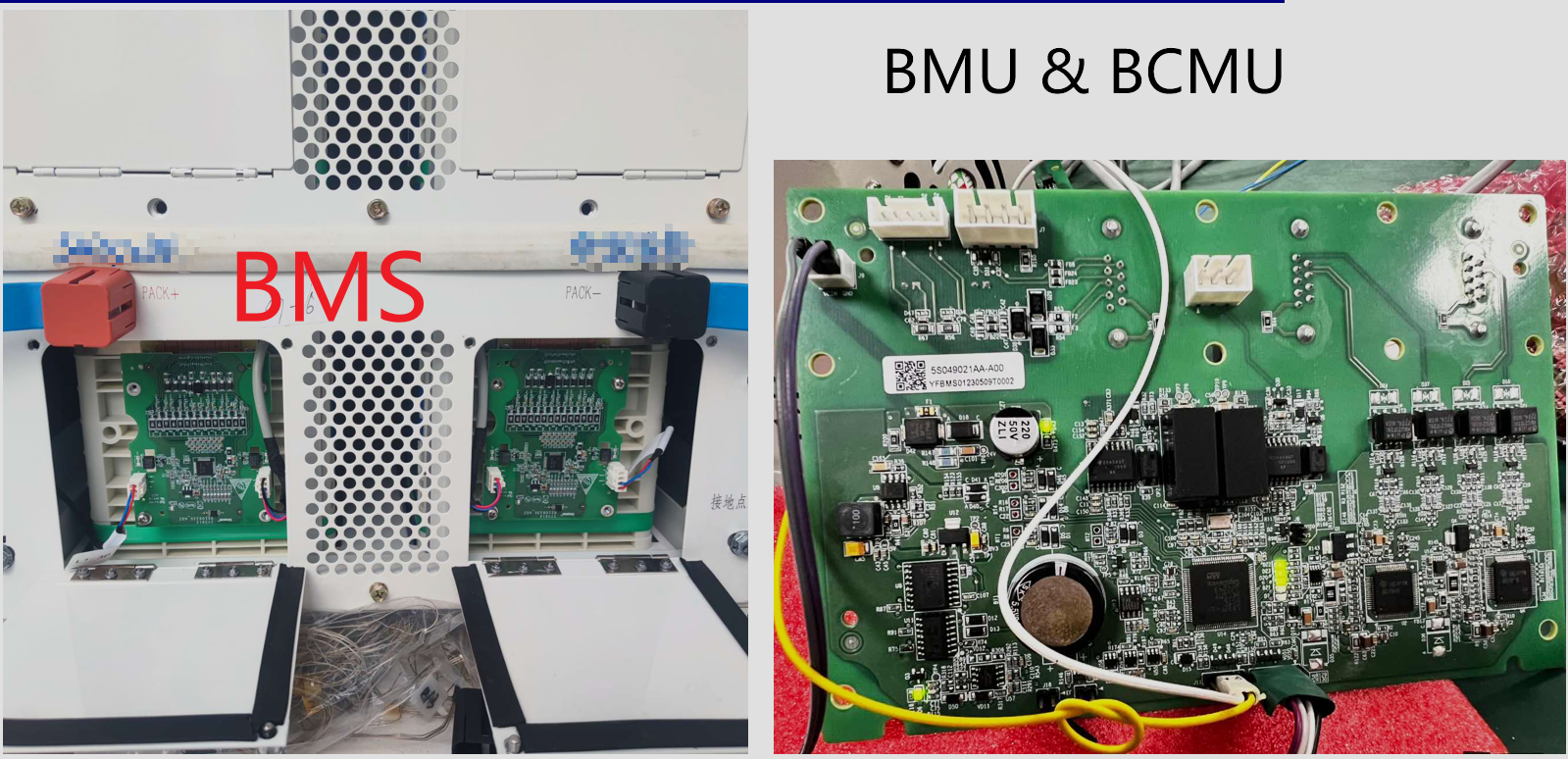

1. BMU（电池包管理单元）：采集单体电芯电压、温度，执行均衡控制，上传数据至BCMU；
2. BCMU（电池簇管理单元）：接收多BMU数据，完成计算、保护、状态管理，集成均衡策略；
3. BAMU（电池系统管理单元）：管理多簇BCMU，控制总接触器，与PCS/EMS/机控等上级设备通讯。


---

3.4 核心性能指标（储能BMS）

储能BMS核心性能指标参数表

检测/性能维度	具体参数与指标要求
环境温度适应性	工作温度：$-20℃～+60℃$ 贮存温度：$-40℃～+85℃$
电压检测精度	单体电压检测：误差≤±0.2%FS 且 ≤±5mV，采样周期≤100ms 总压检测：误差≤±1%FS 且 ≤±5V，采样周期≤100ms
电流检测精度	误差≤±0.2%FS 且 ≤±3A，采样周期≤50ms
温度采样精度	$-20℃～60℃$：≤±1℃ $60℃～125℃$ 和 $-40℃～-20℃$：≤±2℃ 采样周期≤1s
绝缘检测性能	绝缘电阻检测相对误差≤±20% 绝缘电阻≤50kΩ时，最大误差≤10kΩ 不工作时：≥10 MΩ 工作时：≥1000 Ω/V
状态估算精度	SOC估算：≤5% SOH估算：≤8% SOP估算：≤5% SOE估算：≤8% 电能量计算误差：≤3%
硬件可靠性与寿命	MTBF（平均无故障时间）：≥100000h 设计寿命：≥15年
数据存储与录波	事件存储：≥20000条 在线存储：≥180天信息 故障录波： • 电流记录周期≤50ms，电压≤1s，温度≤5s • 单条记录时间≥10min（预留扩展）
系统适配与电气特性	适用电压等级：1500V电池系统 控制响应时间：≤1s（输入激励到发出命令）

---

服务对象产品对技术的需求

关键功能	功能描述	需求提出的产品	价值
电芯电压、温度采集	电芯单体电压、电芯温度、BMU板温检测，电芯电压温度数据传输（菊花链通信）	储能BMS	电芯状态信息采集，系统关键基础性输入
SOX计算	电池状态评估，包括SOC、SOH、SOE、SOP	储能BMS	核心功能
故障诊断与保护	监测系统故障，发出告警并执行保护措施，故障定位	储能BMS	保障电池系统安全，故障快速定位
电流检测	检测电池簇流过电流大小和方向	储能BMS	系统重要输入
绝缘检测	检测电池系统的绝缘状态	储能BMS	保障人身安全
热管理	通过和空调或者水冷机组的交互，实施热管理策略	储能BMS	使电池运行在最佳温度环境，保证电池基本功能和使用寿命
CAN通讯	内部2到3路CAN通讯，和对外1路CAN通讯，通讯协议开发	储能BMS	系统内部部件之间和系统对外信息交互的主网络
485通讯	2路独立485通讯，和PCS、空调等设备信息交互，通讯协议开发	储能BMS	系统对外信息交互
数据存储	系统运行数据和故障信息存储、故障录波	储能BMS	必备基础功能
上位机	系统调试、程序更新、参数修改、数据导出和显示、参数标定	储能BMS	系统调试升级维护必备
以太网通讯	和EMS或者就地监控通讯，支持modbus TCP、IEC104等通讯规约，对时	储能BMS	系统对外信息交互
继电器驱动及检测	1.主正、主负、预充继电器控制及故障诊断；2.电池总压及各继电器内外侧电压检测；3.电池回路上下电管理，包括PCS/EMS上下电指令响应	储能BMS	必备基础功能
均衡	电芯均衡	储能BMS	增加电池可用容量，延长电池使用寿命
高压互锁功能	可有效检测电气互锁信号，并执行互锁策略	储能BMS	保证系统电气安全
休眠及唤醒	低压保护休眠、按键休眠、指令休眠；按键唤醒、通讯唤醒、干接点唤醒	储能BMS	必备基础功能
状态管理	具有明确的系统状态和和合理的状态转换条件，系统状态需上传PCS、就地监控、EMS	储能BMS	必备基础功能
系统状态显示	系统运行状态、关键参数显示	储能BMS	为用户提供系统状态信息
环境温度检测	电池簇温度、集装箱空调风道进出口温度、水冷机组循环进出口温度、以及各板板温检测	储能BMS	支持热管理功能
系统升级	软件支持ISP、IAP升级，支持三级架构系统远程升级	储能BMS	系统升级

---

3.5 软硬件可复用CBB模块

CBB（Common Building Block，共用基础模块）是可在锂电储能各应用场景中复用的标准化软硬件单元，本储能BMS产品重点提取并封装了以下11类核心CBB模块：

序号	CBB模块名称	模块功能说明
1	电芯电压温度检测CBB	实现电芯单体电压、温度的高精度采集，支持菊花链通信传输，采样周期≤100ms
2	电流检测CBB	检测电池簇电流大小与方向，误差≤±0.2%FS且≤±3A，采样周期≤50ms
3	总压及绝缘检测CBB	完成电池总压（误差≤±1%FS且≤±5V）、绝缘电阻（相对误差≤±20%）检测，保障电气安全
4	电池均衡CBB	通过AFE芯片实现电芯电压均衡，提升电池组续航与循环寿命
5	继电器驱动CBB	控制主正/主负/预充继电器，检测继电器状态，实现电池回路上下电管理
6	CAN通讯CBB	提供2-3路内部CAN、1路对外CAN通讯能力，完成协议开发与数据交互
7	故障处理和诊断CBB	监测系统故障、发出告警、执行保护措施，支持故障定位与录波
8	SOX估算CBB	实现SOC（≤5%误差）、SOH（≤8%误差）、SOE（≤8%误差）、SOP（≤5%误差）精准估算
9	数据显示和存储CBB	支持≥20000条事件存储、≥180天在线数据存储，提供故障录波与参数显示功能
10	485通讯CBB	2路独立485通讯通道，适配PCS、空调等外设交互，完成通讯协议开发
11	热管理CBB	与空调/水冷机组交互，实施热管理策略，检测环境温度并调控电池运行温度区间

上述CBB模块具备高复用性、标准化、可配置特性，可快速迁移至国内新能源发电侧、电网侧等不同储能场景，大幅降低不同项目的开发周期与成本。

---

技术概述

一、技术开发目标

开发一款可面向国内新能源电化学储能系统的BMS产品，满足以下核心要求：

• 符合国内主流技术标准
• 系统应用配置灵活
• 支持电池智能诊断与全生命周期信息化
• 环境适应性强
• 可迁移至国内新能源发电侧、电网侧储能场景

同时，提取可在锂电储能各应用场景中复用的BMS软硬件CBB（共用基础模块），具体包括：

1. 电芯电压温度检测“CBB”
2. 电流检测“CBB”
3. 总压及绝缘检测“CBB”
4. 电池均衡“CBB”
5. 继电器驱动“CBB”
6. CAN通讯“CBB”
7. 故障处理和诊断“CBB”
8. SOX估算“CBB”
9. 数据显示和存储“CBB”
10. 485通讯“CBB”
11. 热管理“CBB”

---

二、关键的技术特性、原理

• 高精度采集：高精度电压、电流、温度、绝缘检测
• 状态评估：高精度SOX计算评估（SOC、SOH、SOE、SOP）
• 均衡管理：高效均衡管理
• 全生命周期信息化：电池全生命周期信息化，运行数据、故障告警等信息本地保存和定期上传相结合
• 故障与保护：故障诊断、管理、保护，故障信息读取方便
• 数据管理：数据显示和存储
• 远程运维：软件远程升级，参数远程配置
• 热安全：热管理和热失控管理
• 通讯能力：支持CAN、RS485通讯
• 电磁兼容：优异EMC性能
• 环境适应：优异电气性能、环境适应性能
• 安全联动：消防联动
• 时间同步：对时功能

---

四、BMS核心组件——AFE（模拟前端）

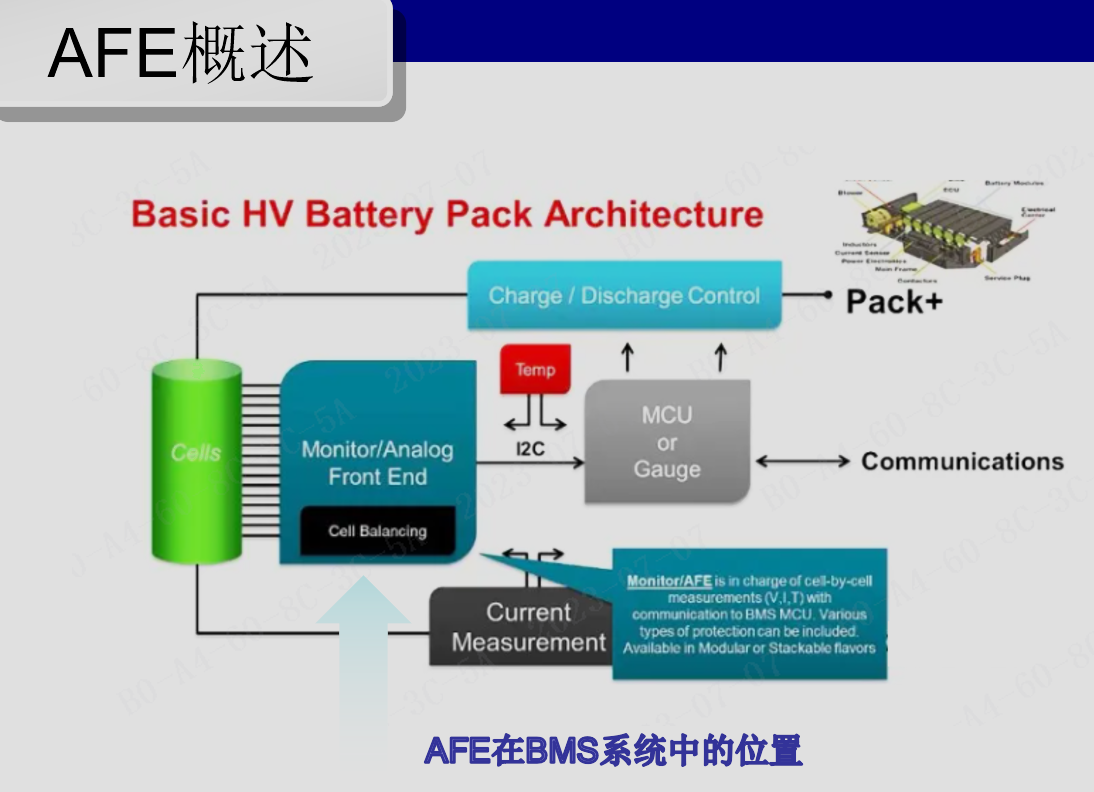

注：图片出自 TI 汽车 BMS 解决方案的技术资料体系，以下是可直接访问的官方文档与资源链接：

1. 汽车 BMS 主页面（中文）
   地址：https://www.ti.com.cn/zh-cn/applications/automotive/hev-ev-powertrain/hev-ev-battery-management-system-bms/overview.html
   内容：包含汽车 BMS 核心功能介绍、产品选型、参考设计与技术白皮书，是获取完整方案的入口。
2. 储能 / 汽车 BMS 参考设计（含架构图）
   地址：https://www.ti.com/solution/ess-battery-management-system-bms
   包含：
   TIDA-010253：储能系统 BMS 控制单元参考设计（含 PDF 设计指南）
   TIDA-010279：最高 1500V 堆叠式 BMU 参考设计
   这些文档中包含系统框图与原理说明。
3. 核心技术白皮书（英文）
   汽车 BMS 功能安全无线通信白皮书：https://www.ti.com/lit/ta/sszt204/sszt204.pdf
   有线 vs 无线 BMS 设计白皮书：https://www.ti.com/lit/wp/slyy200/slyy200.pdf
   这些文档详细阐述了 BMS 架构、通信与功能安全设计，包含类似的系统架构图。

AFE（ Analog Front-End )芯片功能

一、实现电池信息采集、状态监测等功能

AFE（模拟前端，Analog Front End）是包含传感器接口、模拟信号调理（包括阻抗变换、程控增益放大、滤波和极性转换等）电路、模拟多路开关、采样保持器、ADC、数据缓存以及控制逻辑等部件的集成组件。部分AFE还带有MCU、DAC和多种驱动电路。

---

二、提升电池续航时间和循环寿命

电池不均衡会影响电池续航时间和循环寿命，具体表现为多节电池串联时各节电池电压不相等，尤其在充电末端和放电末端时表现明显。当满充容量不同的电池配组串联时，串联充电电流相同，但满充容量小的电池会先充到更高电压，从而表现为各节电池电压不相等。
AFE通过均衡电路对各个电池电压进行电压平衡，以此提升电池组的整体续航能力与循环寿命。

---

三、关于均衡电路

主要包括主动均衡、被动均衡。主动均衡是把电量最多的那节电芯多出来的电量转 移给电量最少的那节电芯，或者转移给整串电池，实现能量回收。被动均衡是把电量最多的 那节电芯多出来的电量通过电阻发热消耗掉。

4.1 AFE的核心作用

AFE是BMS的“感知核心”，集成传感器接口、信号调理、ADC、均衡电路等，核心功能：

1. 电池信息采集：高精度采集电芯电压、电流、温度（V/I/T）；
2. 状态监测与保护：实现过压/欠压/过温保护，故障信号输出；

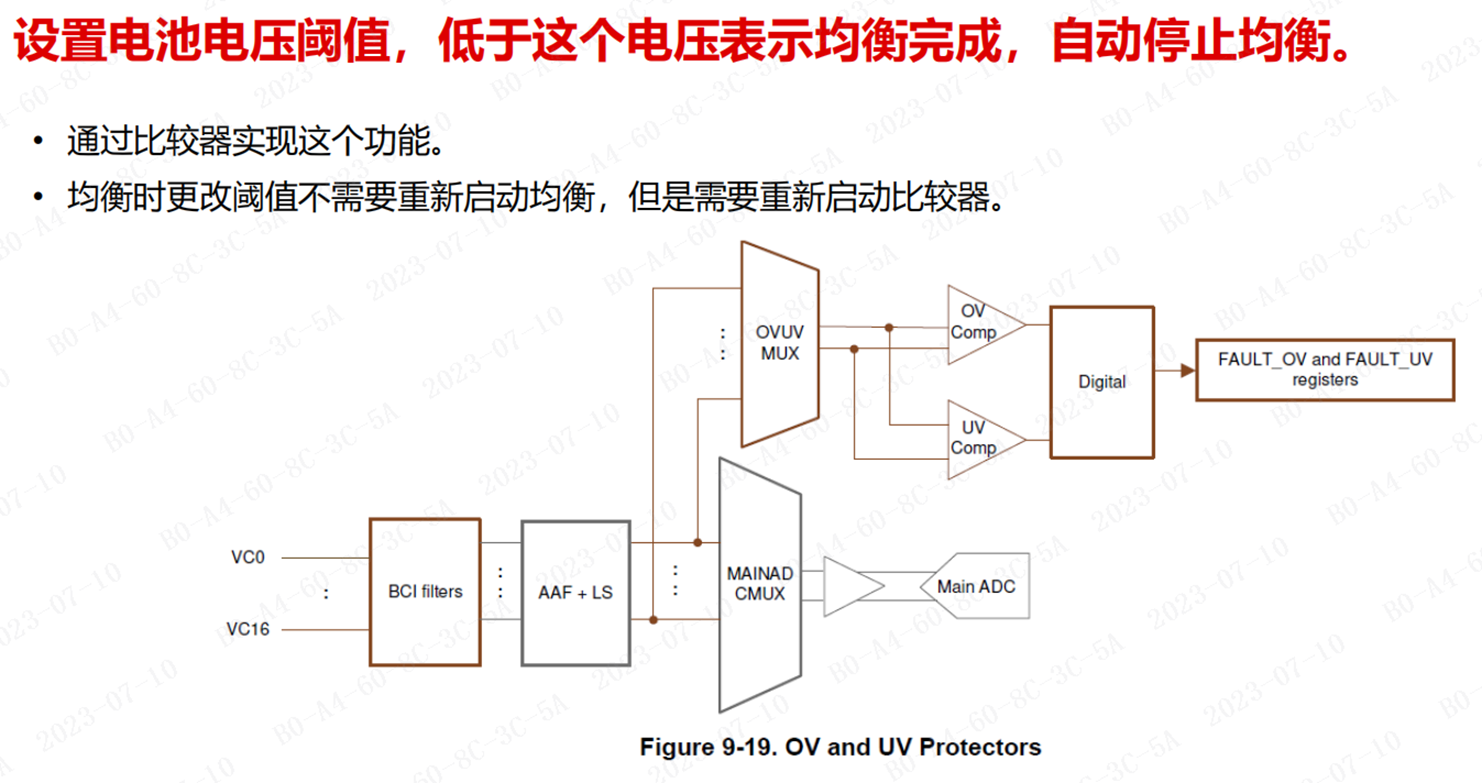

3. 电池均衡控制：通过主动/被动均衡电路，平衡电芯电压，提升电池续航和循环寿命；
4. 通讯交互：将采集数据传输至BMS的MCU，支持菊花链/CAN等通讯方式。

4.2 主流AFE供应商及方案

在BMS芯片中，可供选择的AFE并不多。我们能接触到的AFE内部结构大同小异，不同点在于采样通道数、内部ADC的数量、类型和架构。
AFE的主要供应商有ADI、TI、ST、NXP、美信、凌特和瑞萨。
其中ADI的产品线主要来自收购的凌力尔特和美信（2019年，ADI收购凌力尔特后，和通用汽车等整车企业合作研发无线 BMS，推出了无线 BMS 系统与平台，在电池生产至回收的全周期内检测电池数据并分析，使动力电池价值最大化），瑞萨的产品主要来自收购来的Intersil。
TI在电动汽车BMS领域颇有建树，先后发布了符合ASIL D标准的有线BMS和无线BMS解决方案，领先业界。

BQ7961X-电路拓扑

BQ7961X是一系列可应用与混合动力、纯电动汽车BMS模块高精度的电池监控器、平衡器和保护器，可对电池温度实时监控，为避免过热的情况出现，能自主进行暂停和启动操作。

AFE芯片技术壁垒较高，主流供应商为ADI、TI、ST、NXP、美信、凌特、瑞萨，其中：

• ADI：收购凌力尔特/美信，推出无线BMS系统，覆盖电池全生命周期数据检测；
• TI：在车载BMS领域领先，推出符合ASIL D功能安全标准的BQ7961X系列（16S/14S/12S），支持有线/无线BMS方案。

TI方案：BQ7961X系列特点及优势

核心能力与精度

• 系统与硬件能力均高达 ASIL D 功能安全等级
• ADC 测量精度：±1.5mV
• 所有电池通道均可在 128 μs 内完成高精度电压测量

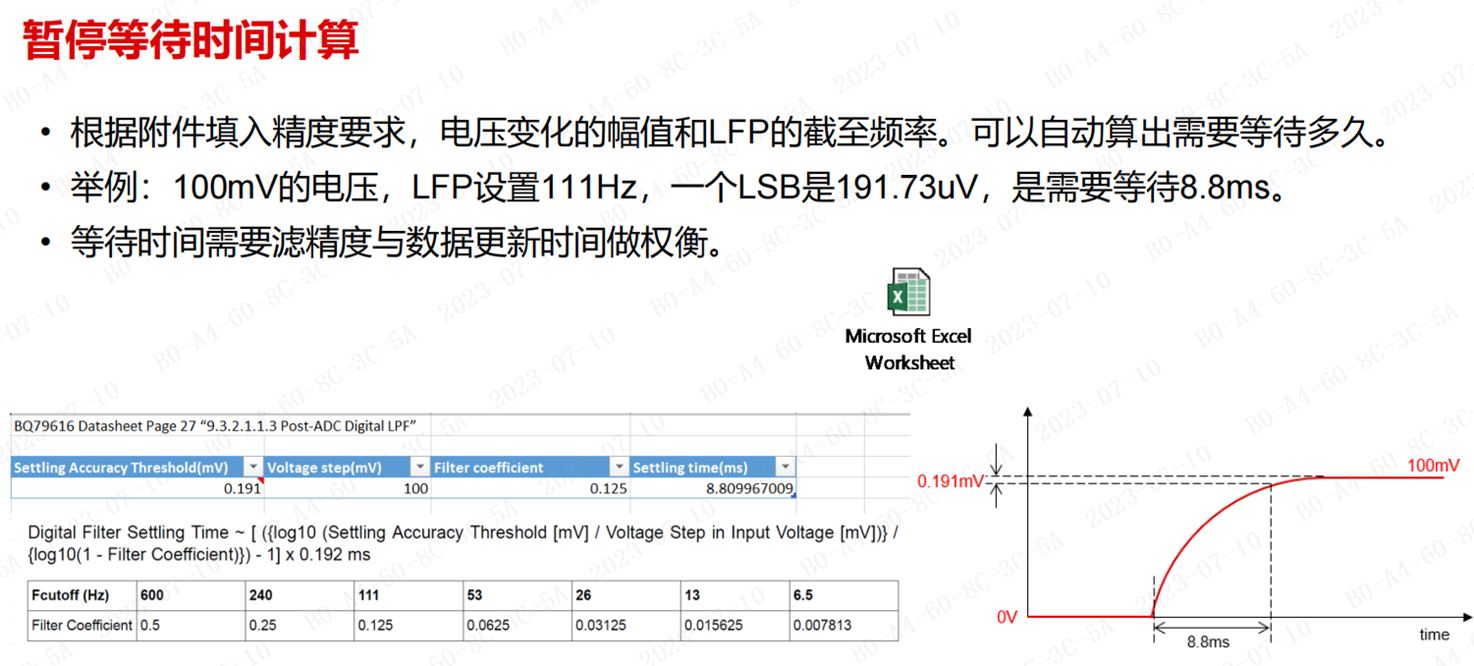

• 集成后置 ADC，支持可配置数字低通滤波器

串级与系统适配

• 可堆叠配置：支持 16S（BQ79616-Q1）、14S（BQ79614-Q1）、12S（BQ79612-Q1）
• 独立监视器版本：适配 48V 系统（BQ75614-Q1）
• 内置用于电压和温度诊断的冗余路径，提升诊断可靠性

均衡与保护

• 支持内部电池均衡，均衡电流可达 240 mA
• 内置均衡热管理，具备自动暂停和恢复控制功能
• 支持母线连接与测量
• 内置主机控制的硬件复位，可模拟类似 POR（上电复位）的设备复位行为

通信与接口

• 采用隔离差分菊花链通信，支持可选环形架构，提升通信可靠性
• 可通过通讯线嵌入故障信号和心跳检测
• 提供 UART/SPI 主机接口/通信桥接器件（BQ79600-Q1）

---

4.3 电池均衡技术

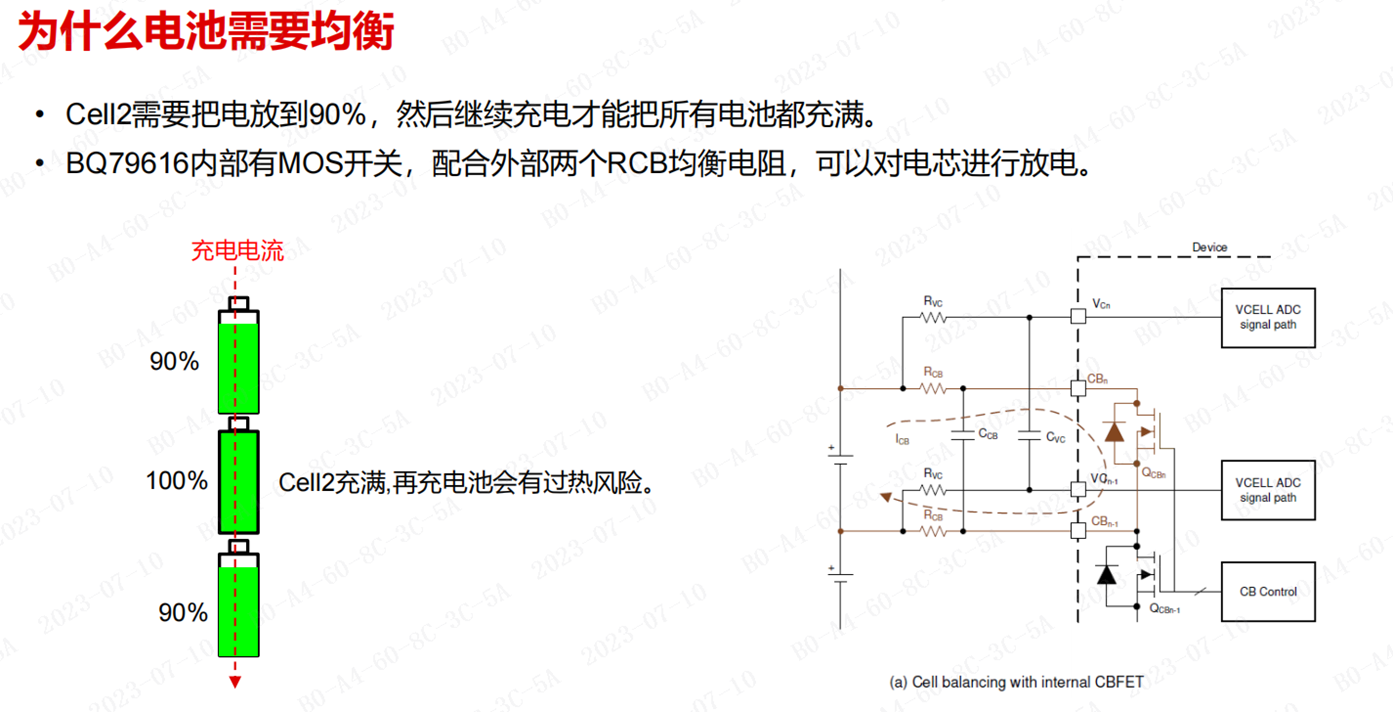

电池不均衡会导致充放电能力下降、寿命缩短，AFE通过主动均衡和被动均衡解决该问题：

• 被动均衡：将高电量电芯的多余电量通过电阻发热消耗，结构简单但能量损耗大；

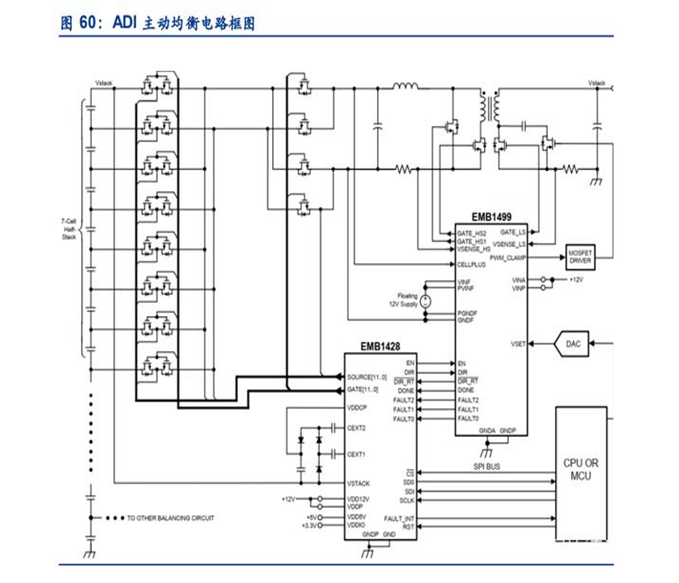

• 主动均衡：将高电量电芯的能量转移至低电量电芯/整串电池，能量回收，效率更高（ADI主动均衡电路为代表）。

TI BQ7961X均衡特性

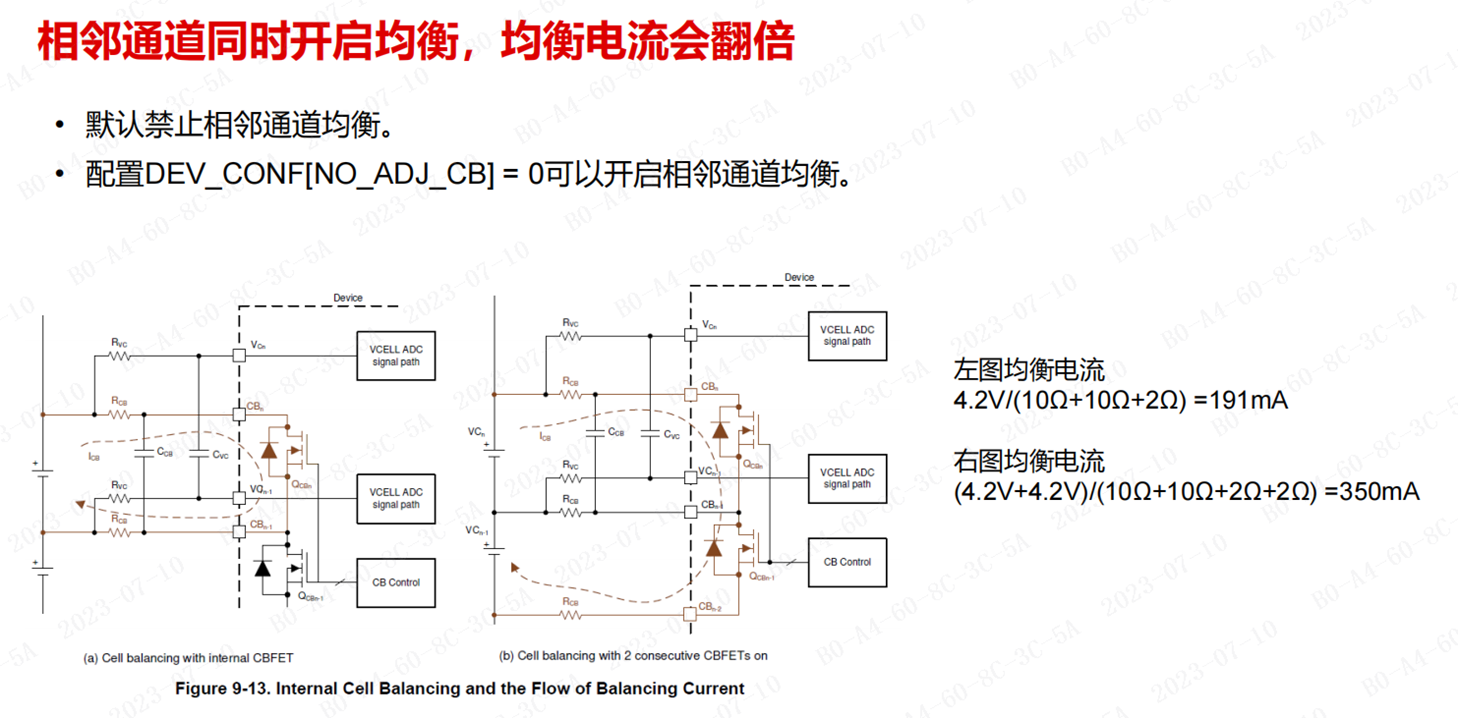

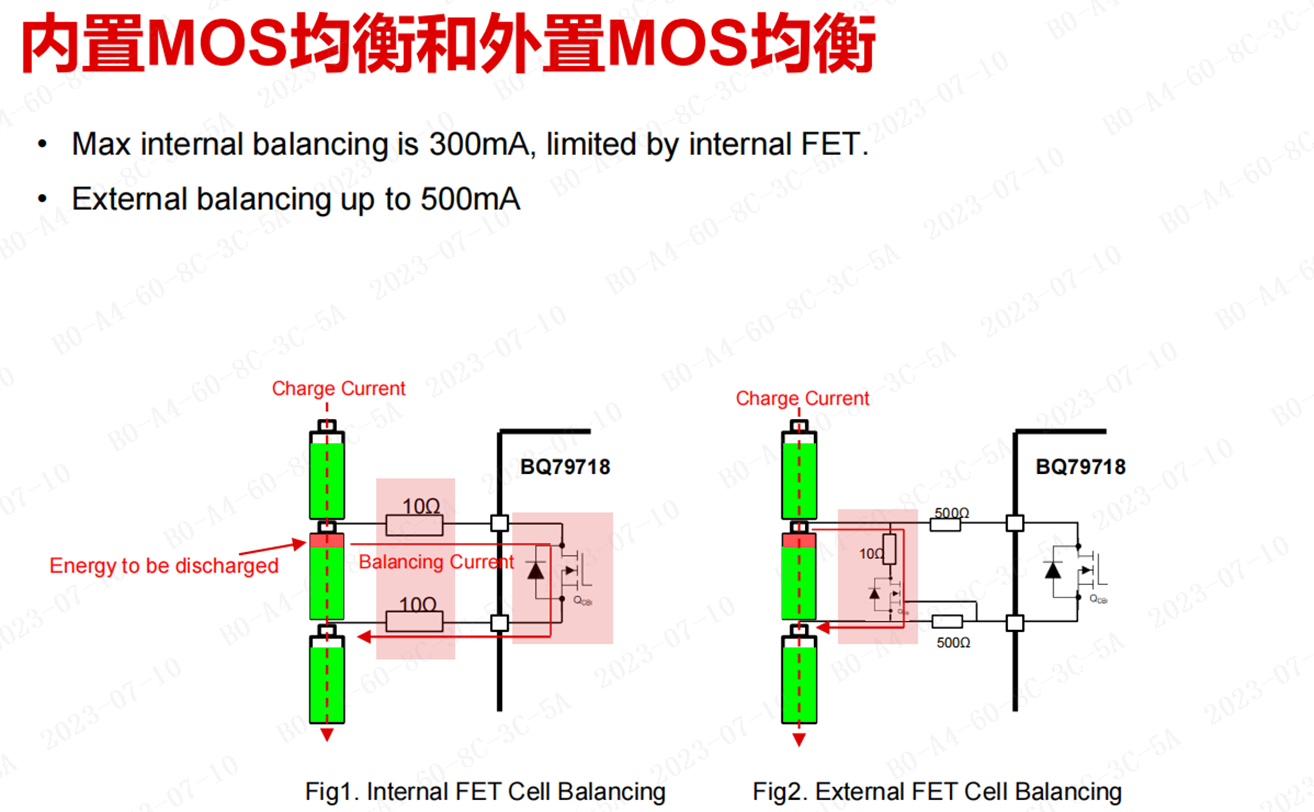

• 内置MOS均衡：最大电流300mA，支持相邻通道均衡（电流翻倍）；
• 外置MOS均衡：最大电流500mA，适配大电流储能场景；

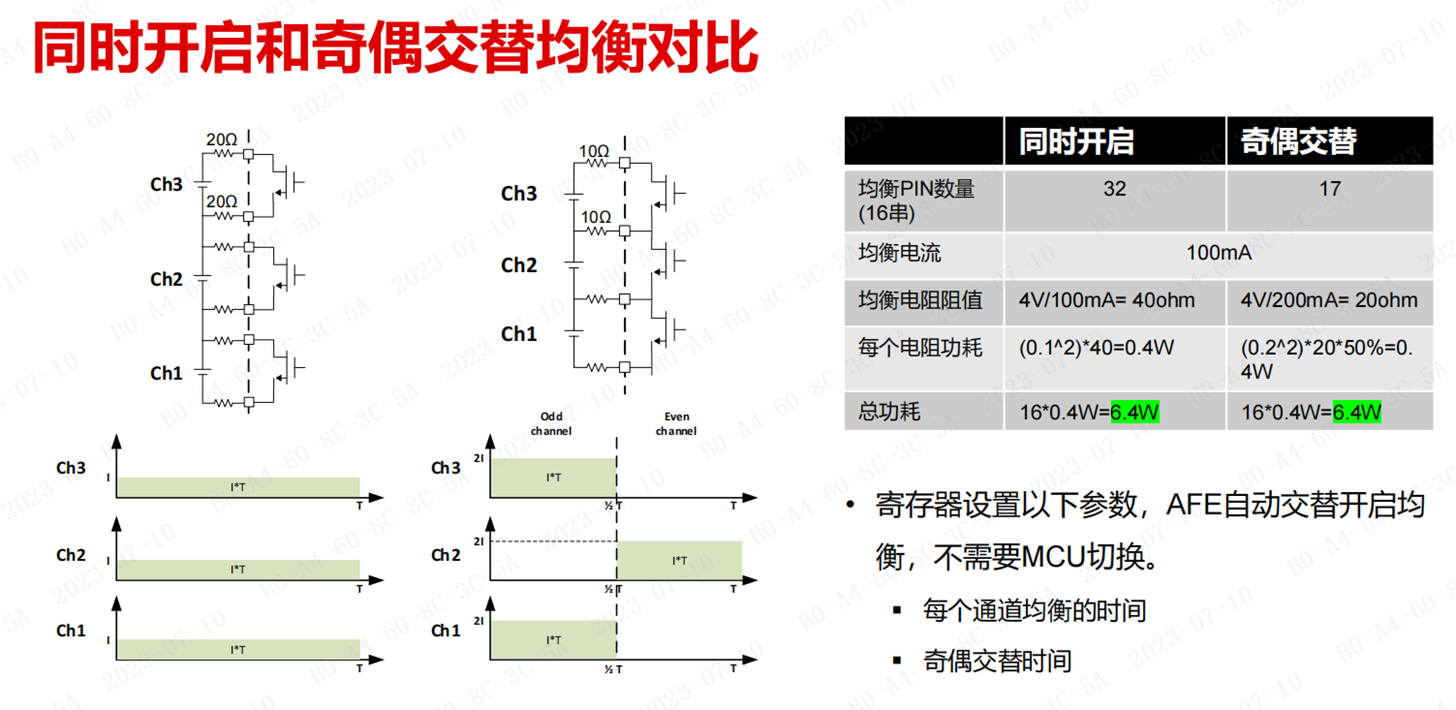

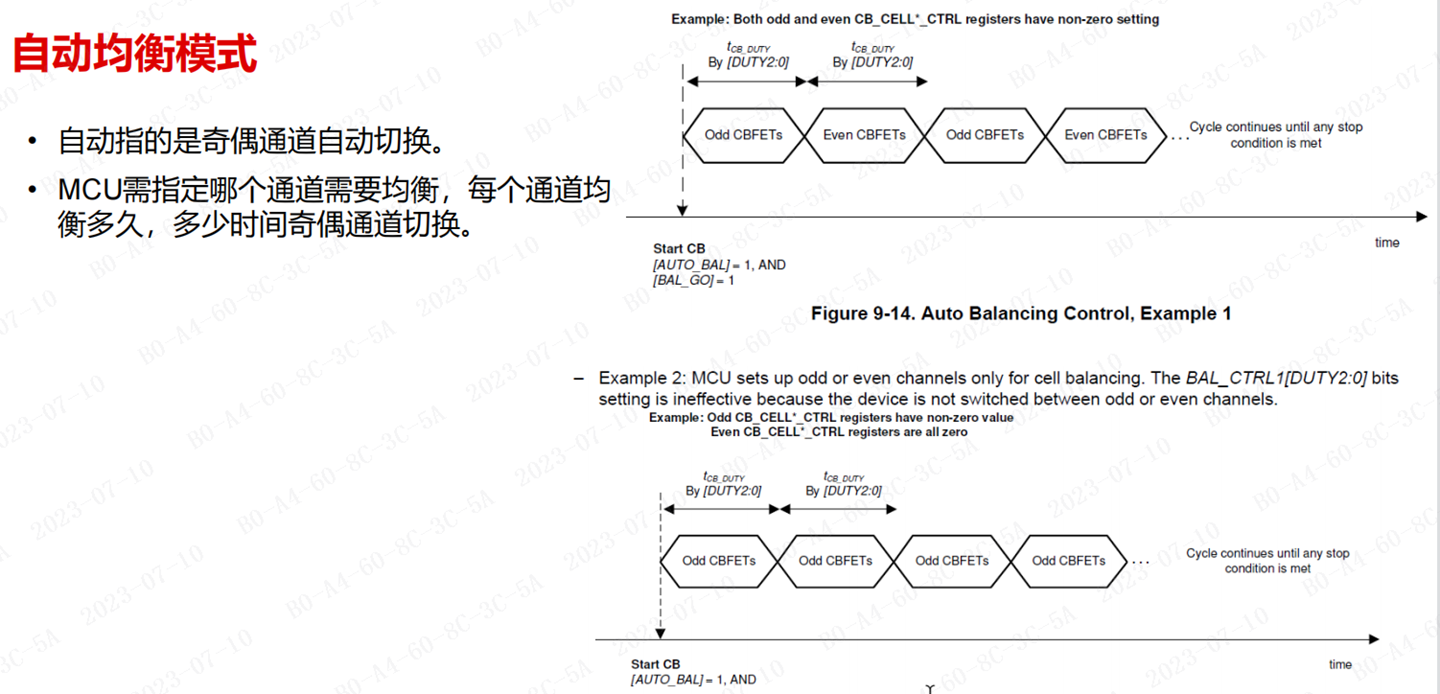

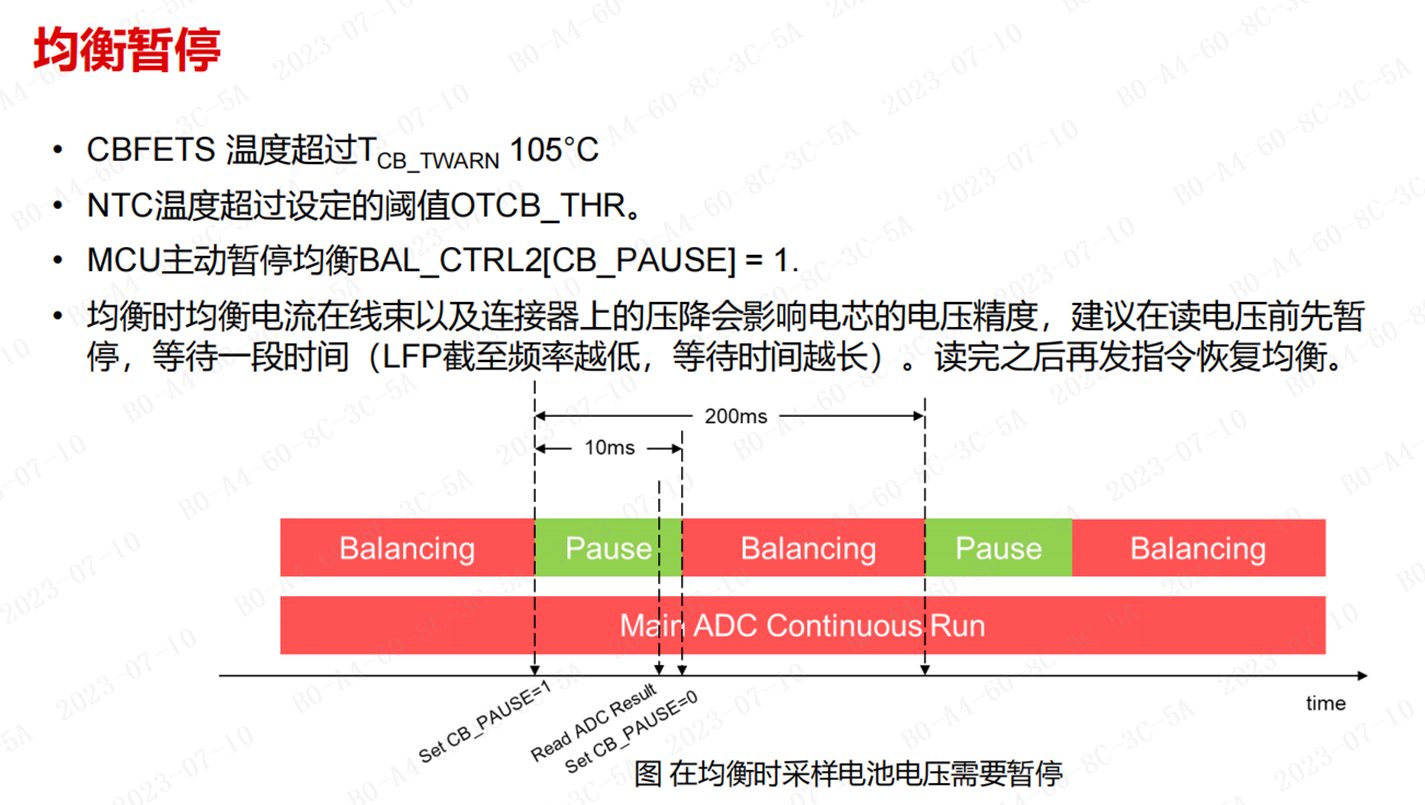

• 自动奇偶交替均衡：MCU配置均衡通道、时间和切换占空比，AFE自动交替开启奇偶通道，降低单电阻功耗，总功耗与同时开启一致但散热更优。

五、BMS通讯架构——菊花链vs CAN总线

BMS通常以分布式架构为主，即分为主板和从板。原来主从板上都有微处控制器。从板采集单体电池电压和温度，通过CAN总线传给主板。
而如今的趋势是通过菊花链技术采取BMS集中式架构设计。这种架构只在BMS主板上保留微控制器，原从板简化为单纯围绕AFE芯片功能的小板，AFE采集的信息通过差分隔离信号的方式直接传送给主板。

BMS的通讯架构分为分布式（CAN总线）和集中式（菊花链），目前菊花链因器件复杂度低、布线简单，成为储能/车载BMS的主流趋势，核心对比及技术细节如下：

---

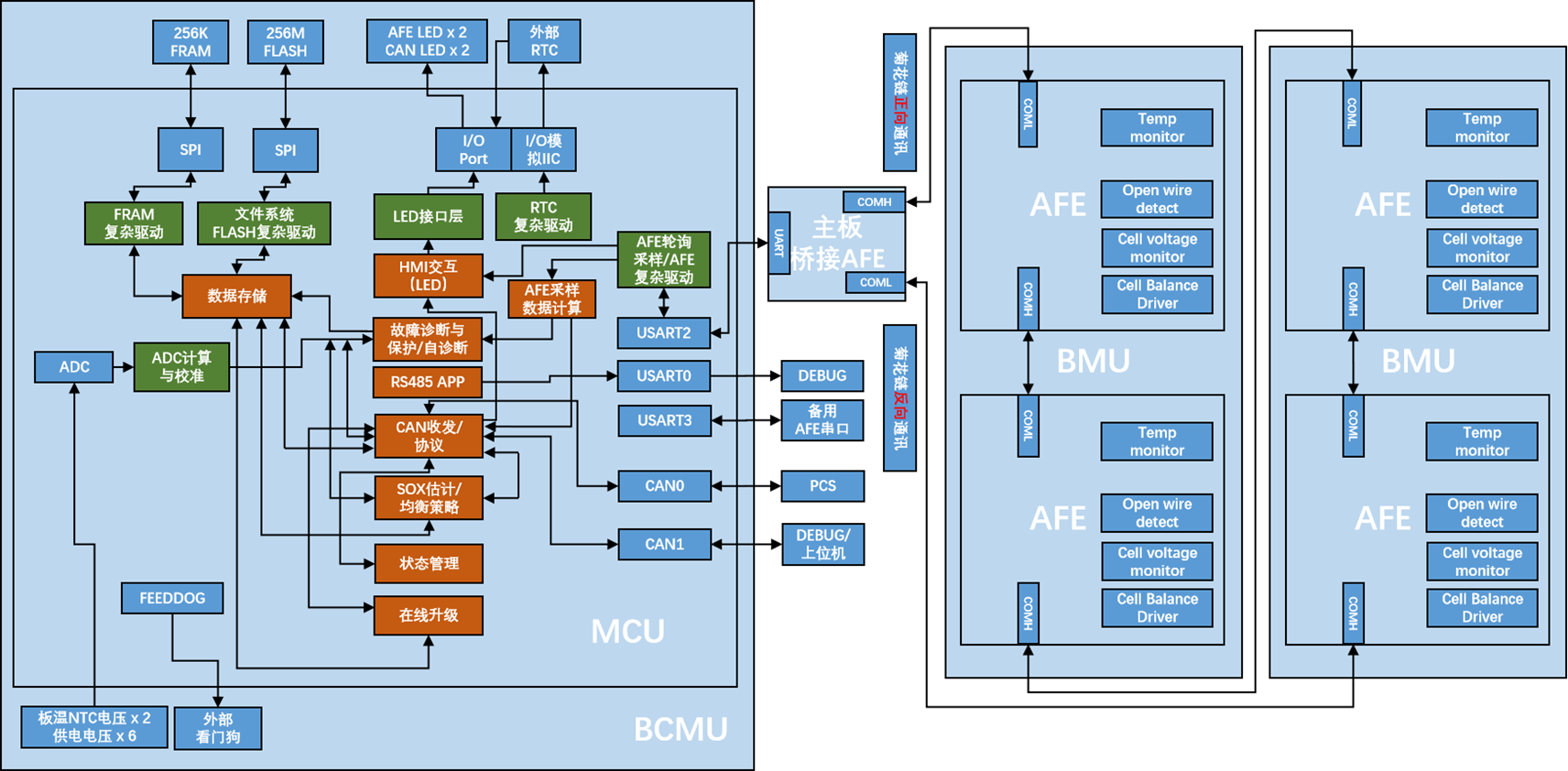

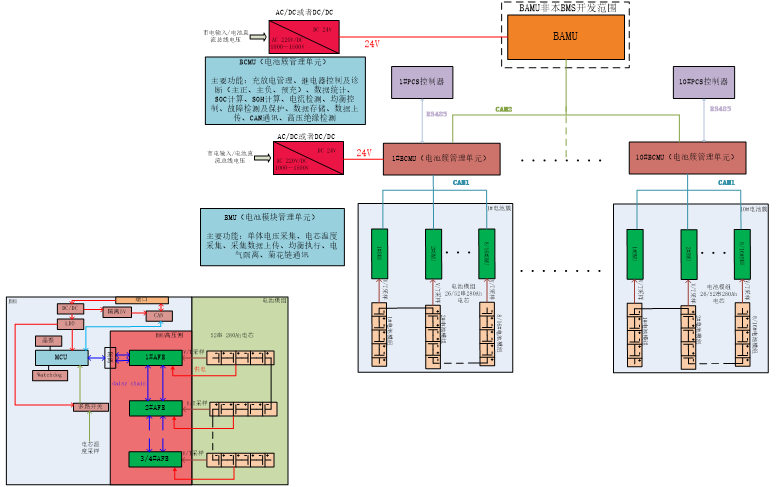

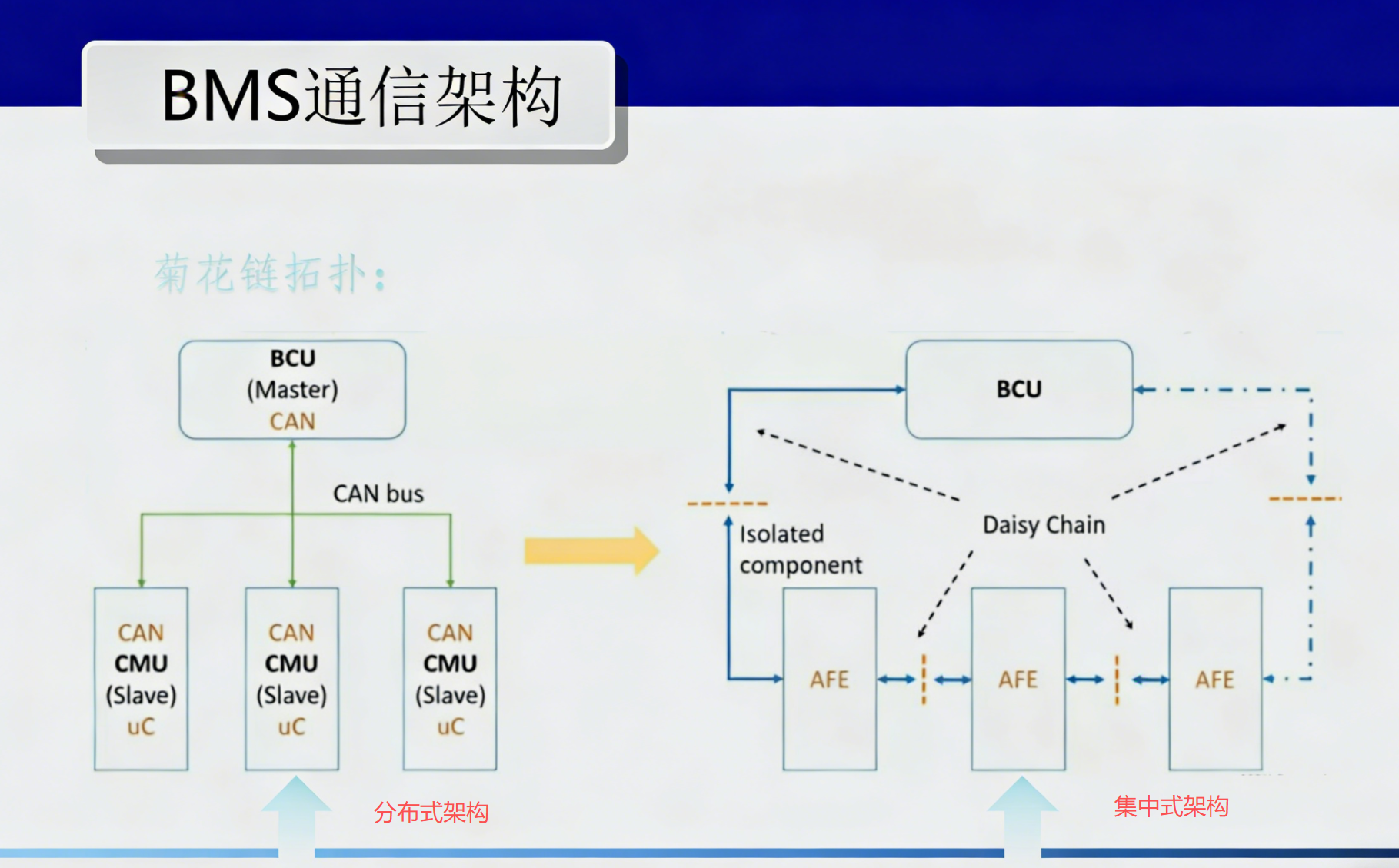

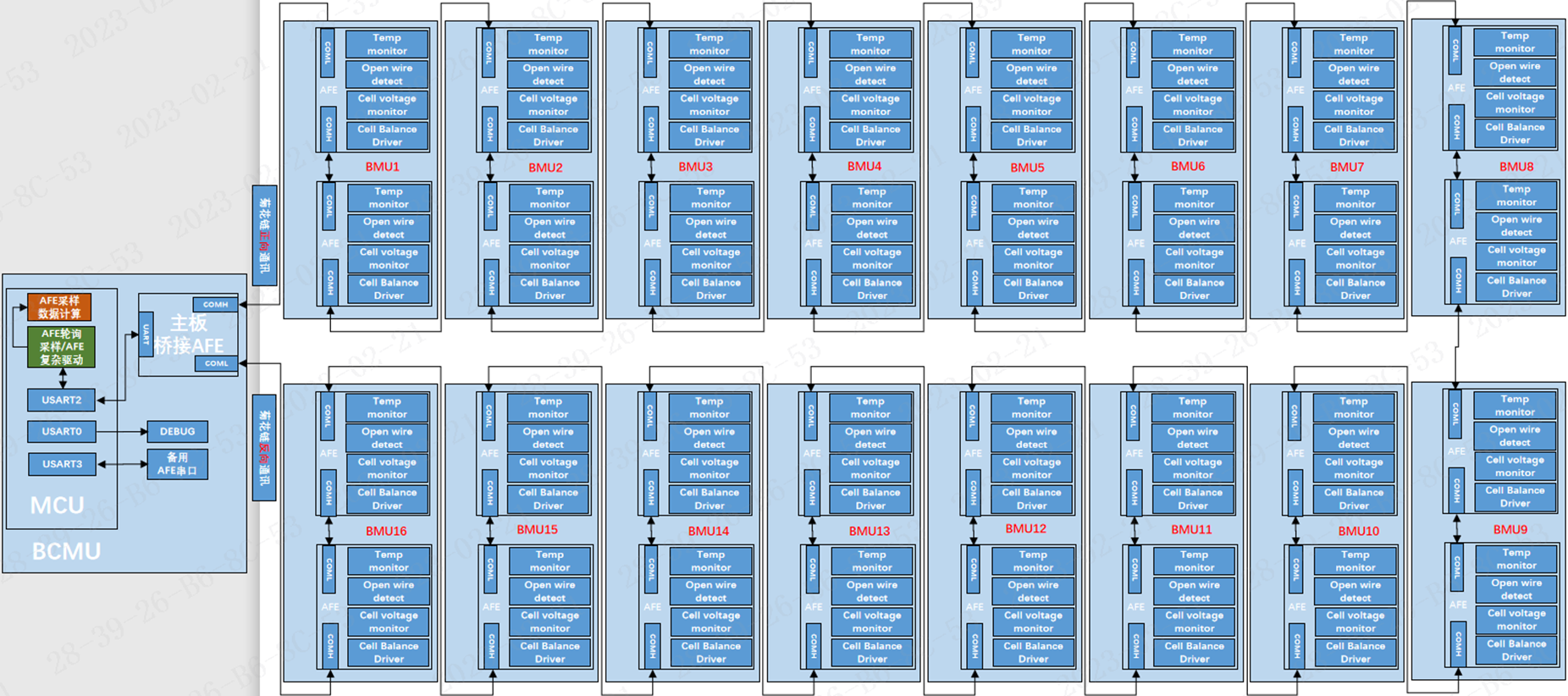

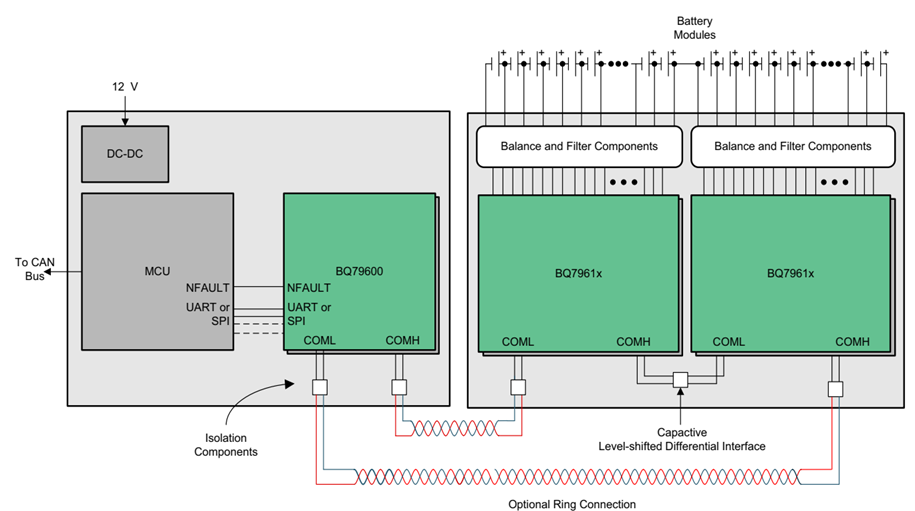

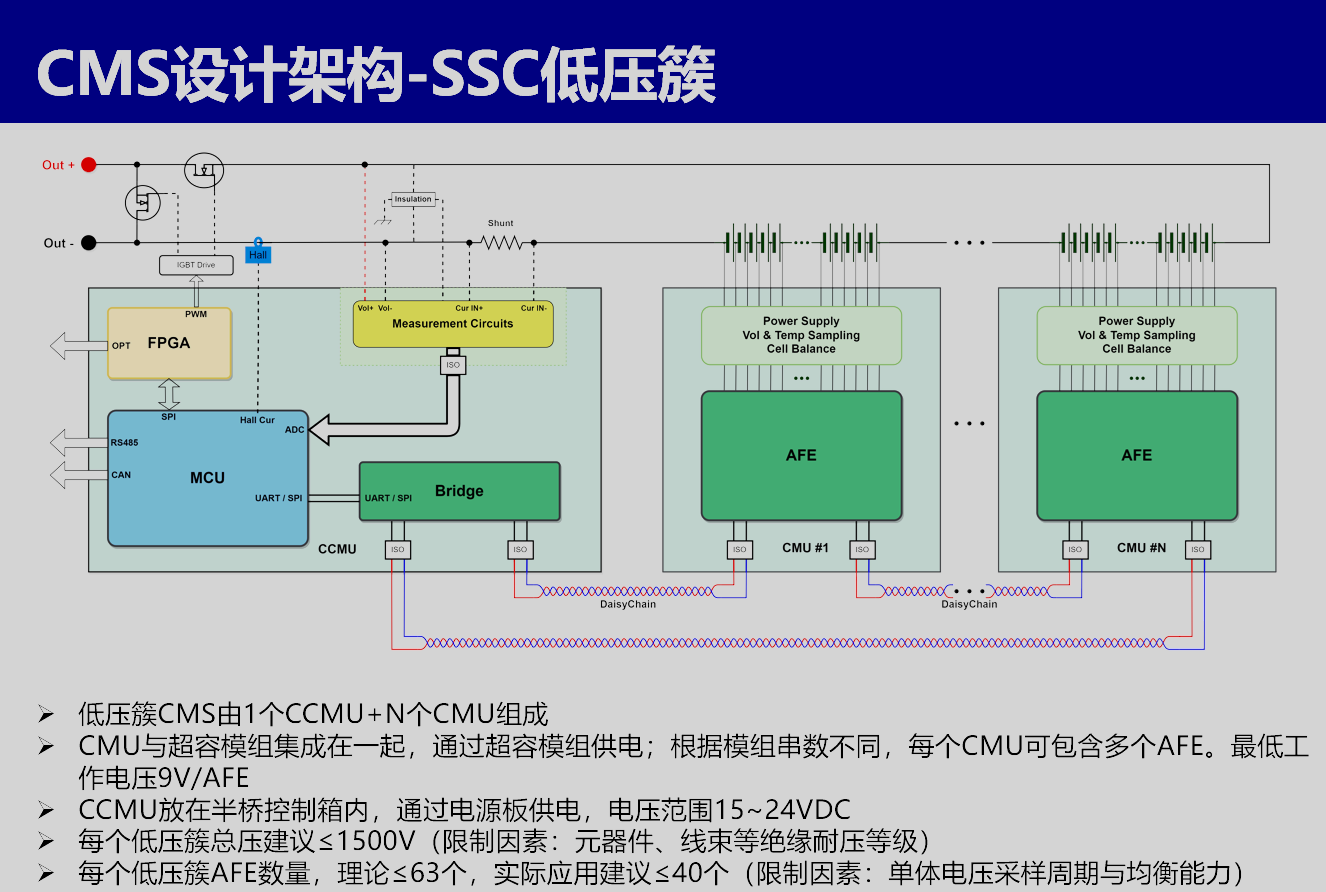

BMS系统框图，如下：

---

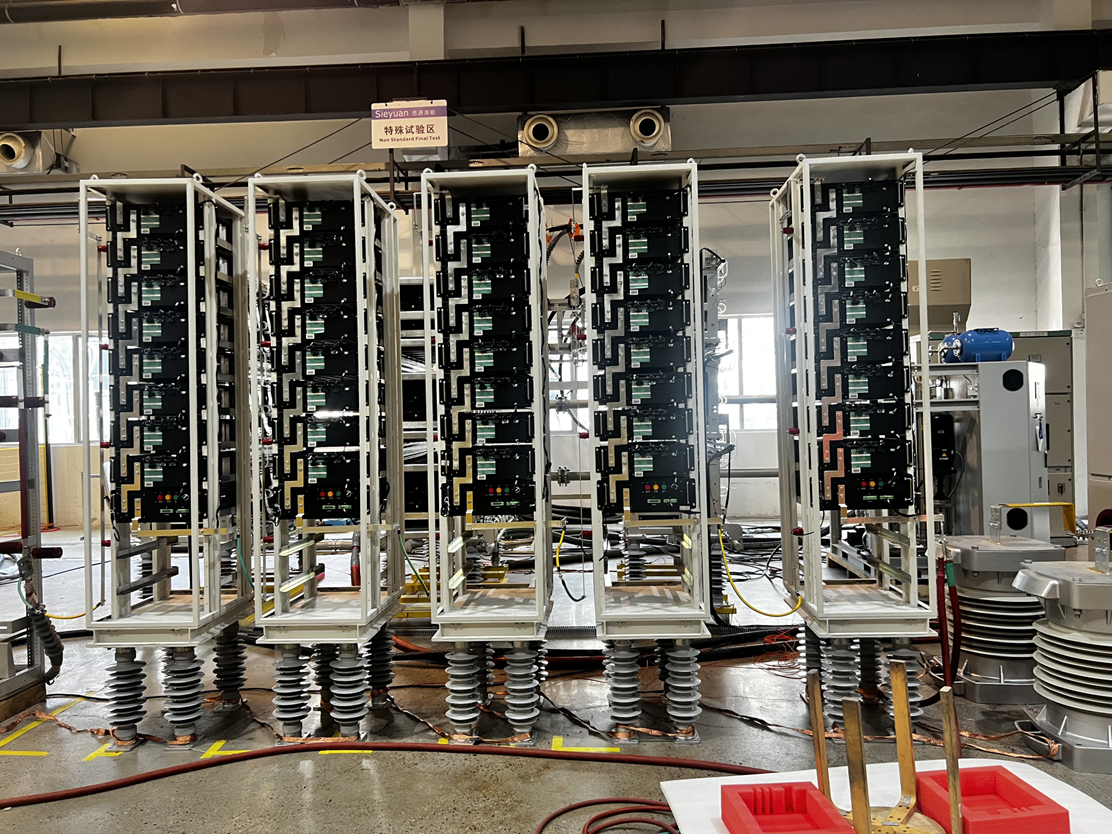

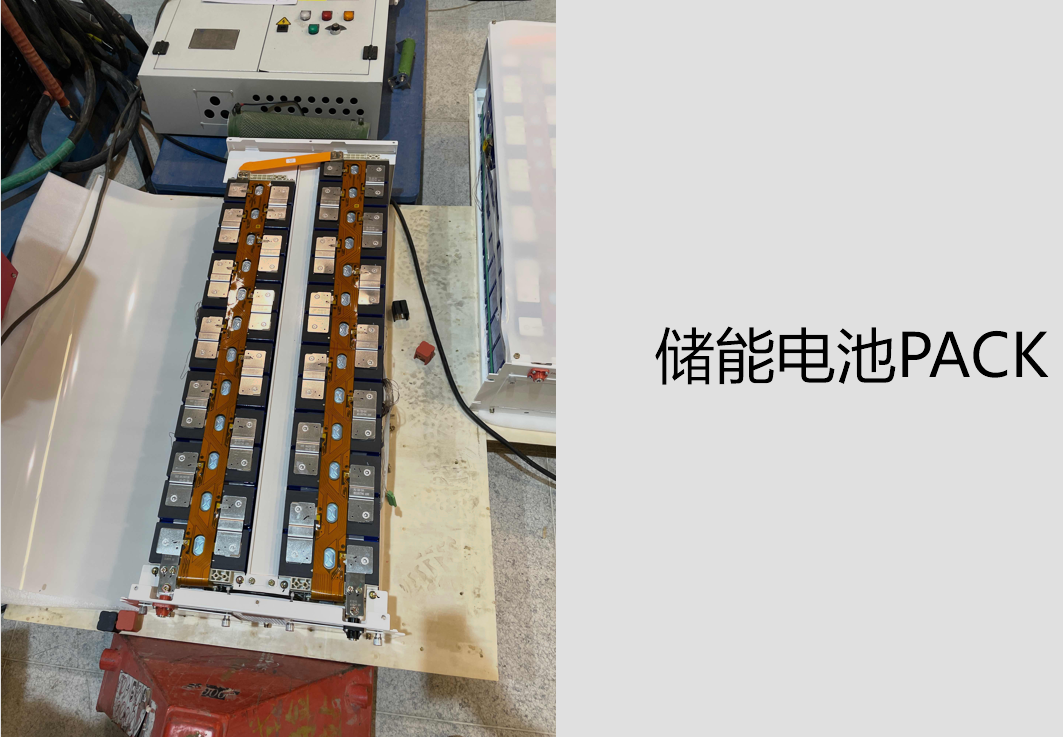

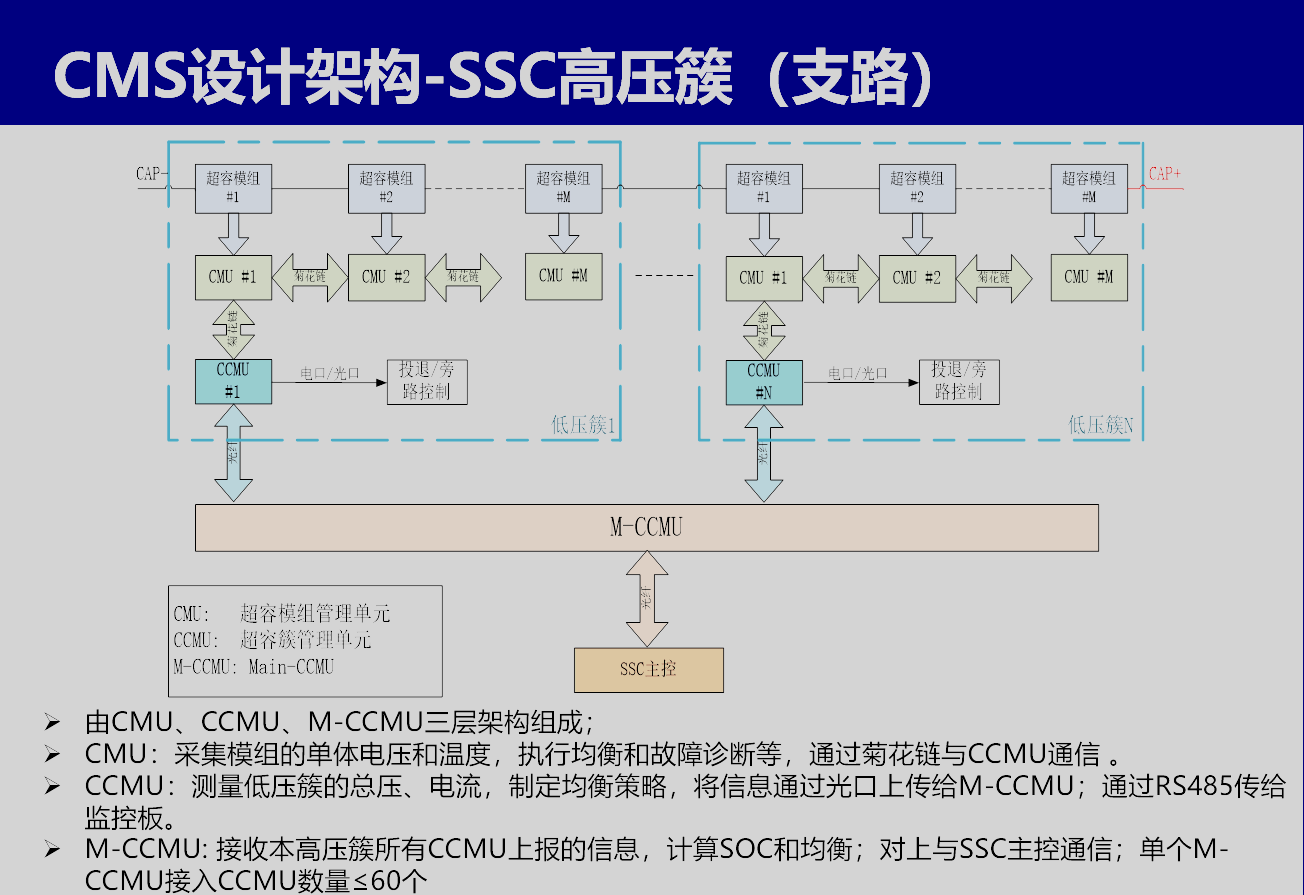

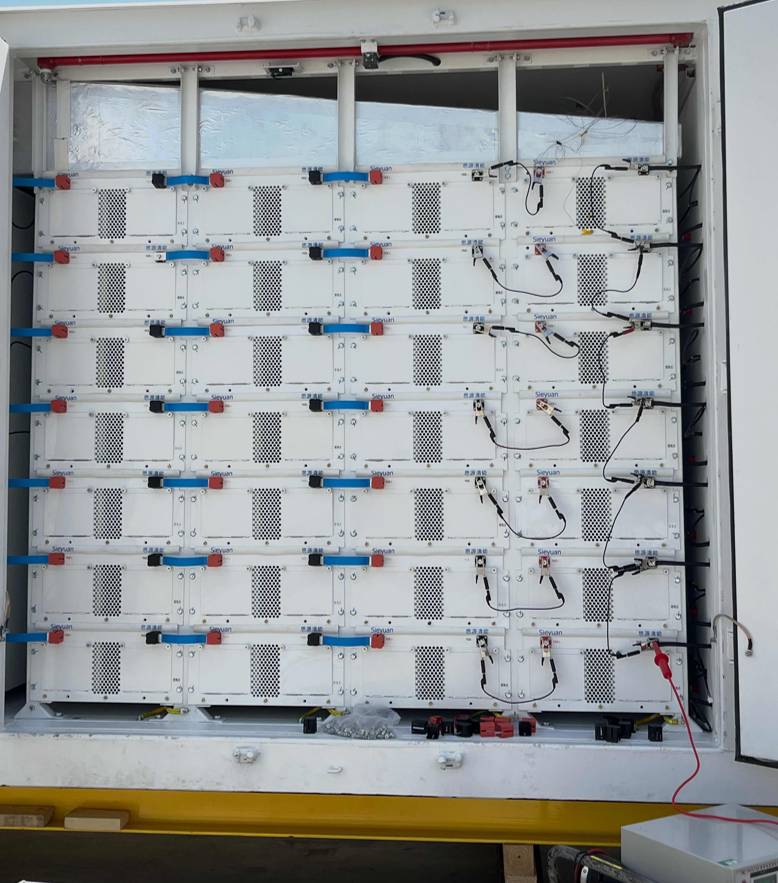

电池簇：

---

---

---

---

---

---

5.1 菊花链与CAN总线核心参数对比

菊花链与CAN通讯方案对比

对比项	菊花链 (Daisy Chain)	CAN (CAN bus)
传输信号类型	差分模拟信号，通常为脉冲相位调制信号（PPM），将SPI或UART信号的1和0转换成相位相反的正弦波信号	差分数字信号
通讯模式	一主多从，请求应答通讯模式	多主模式，所有节点都可以主动发送消息，支持总线仲裁
拓扑结构	点对点的拓扑结构，MCU和最后一片AFE需要经过前面所有AFE芯片，信息在所有节点间顺序传输，所需时间增加	总线型结构，主板可与任何从板直接通讯，信息可在中间节点转发，交互时延更低
通讯速率	通常实际应用为1Mbps（有厂商宣称可达2.66Mbps或更高），单节点数据更新≥2ms	通常应用为250Kbps/500Kbps，通讯距离较短时可达1Mbps甚至更高
通讯延时	节点较多时延时不可控，数据同步性存在困难	通讯延时相对固定，可控性强
方案器件复杂度	从板不需要MCU和专门供电芯片；主板和从板之间需加菊花链通讯转换芯片和隔离变压器；从板之间需加隔离变压器等隔离器件；从板内部AFE之间需添加隔离器件	每个从板都需要MCU、CAN收发器、数字隔离芯片、隔离电源芯片、非隔离电源芯片
通讯机制	数据链路层定义简单，无丰富完备的通讯机制	数据链路层的LLC层和MAC层功能定义完善，支持报文过滤、总线仲裁、错误检测/通知、故障隔离/恢复机制、超帧/恢复机制
技术成熟度	近些年兴起的技术，在逐渐成熟完善中	技术非常成熟，拥有几十年以上的多行业实际应用经验
EMC/可靠性	信号为数字模拟信号，抗干扰能力较CAN通讯弱。当强干扰存在时，正弦波形变可能导致严重畸变，引发识别错误；差分模拟信号（正弦波）辐射噪声理论上比CAN通讯小	差分数字信号抗干扰能力强。方波信号的上升沿和下降沿含较多高频谐波，是主要辐射源，但整体EMC性能完备

---

---

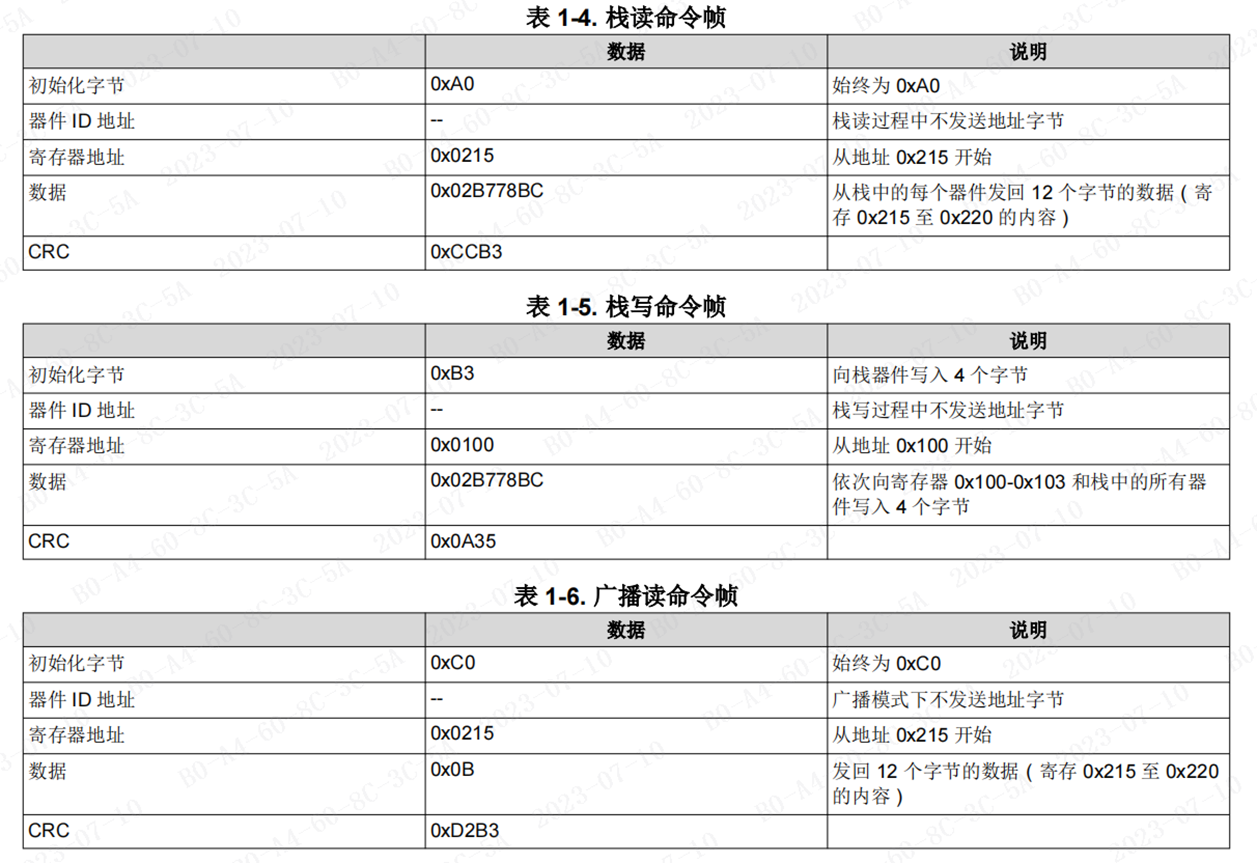

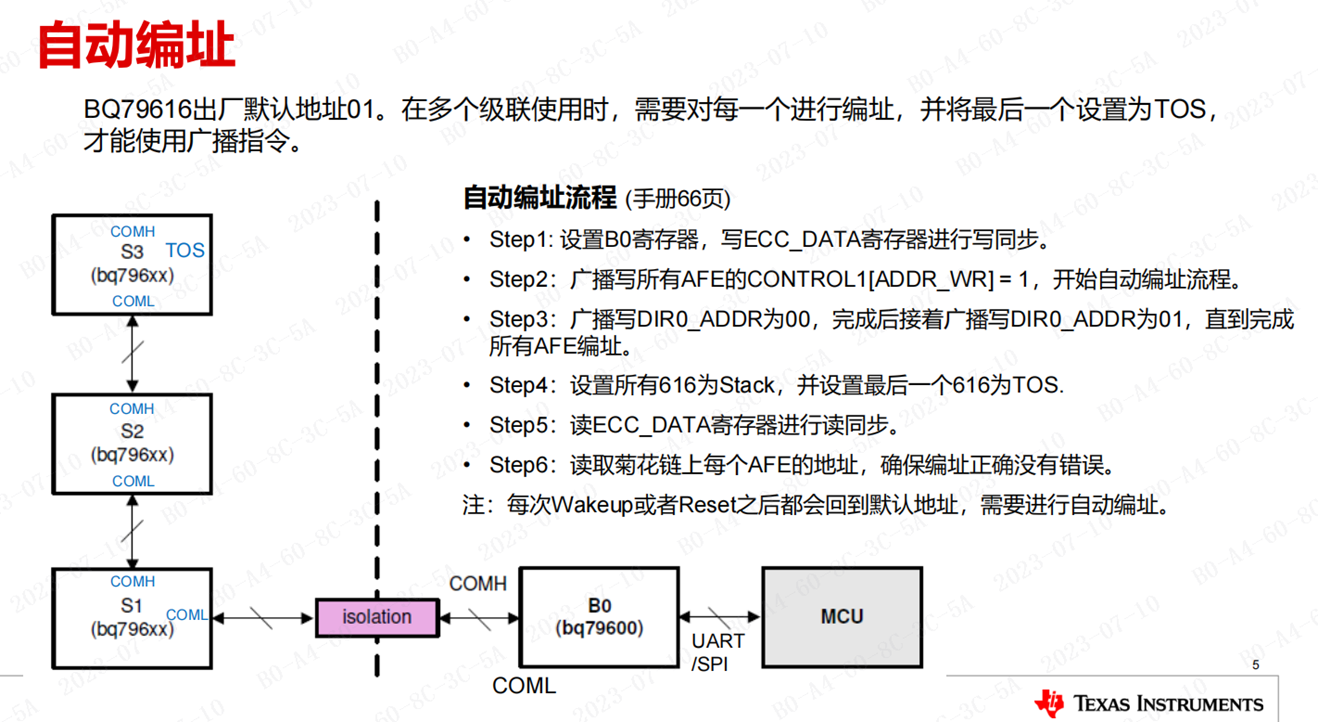

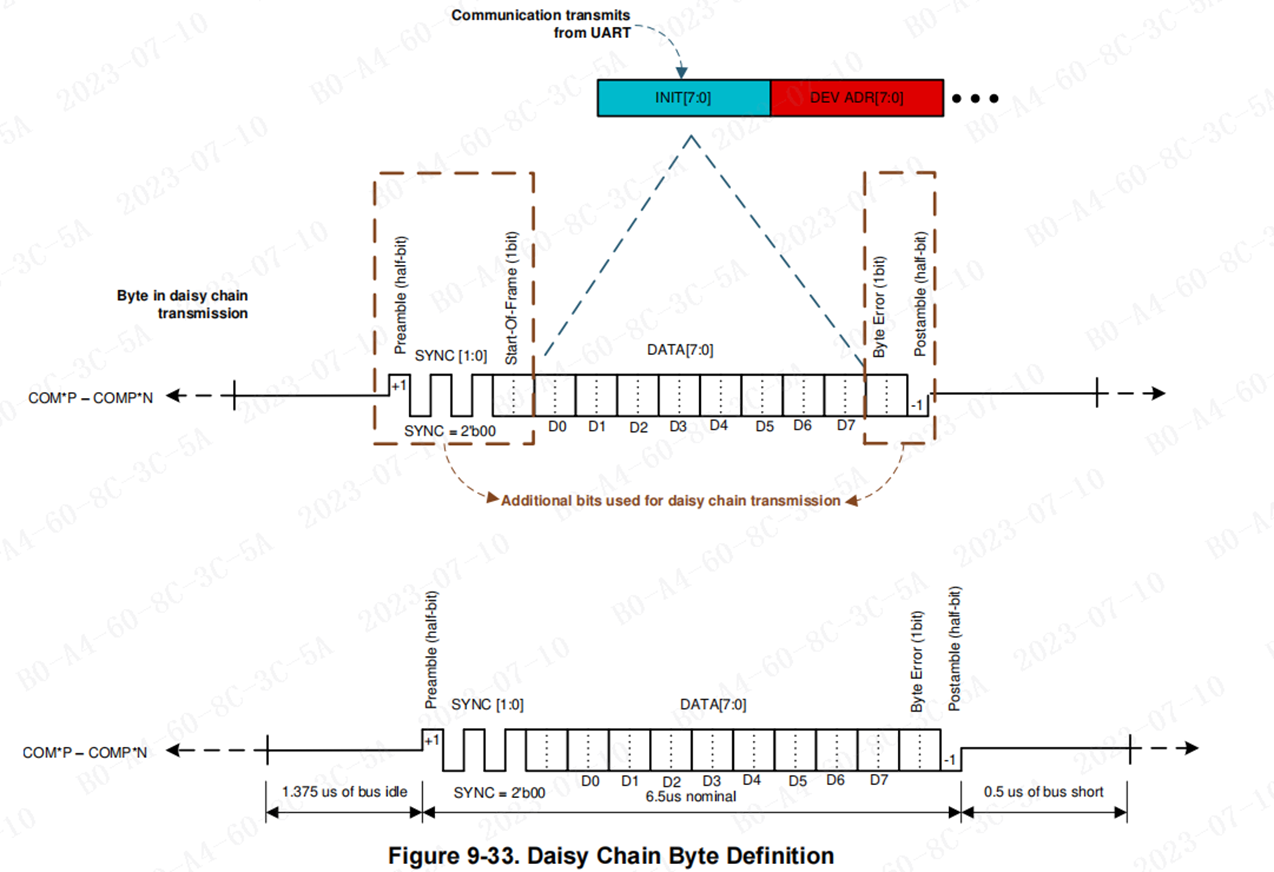

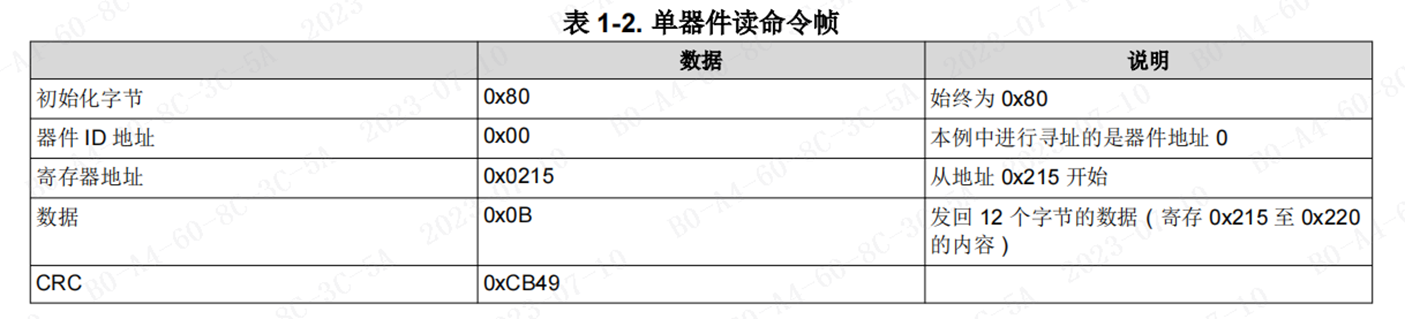

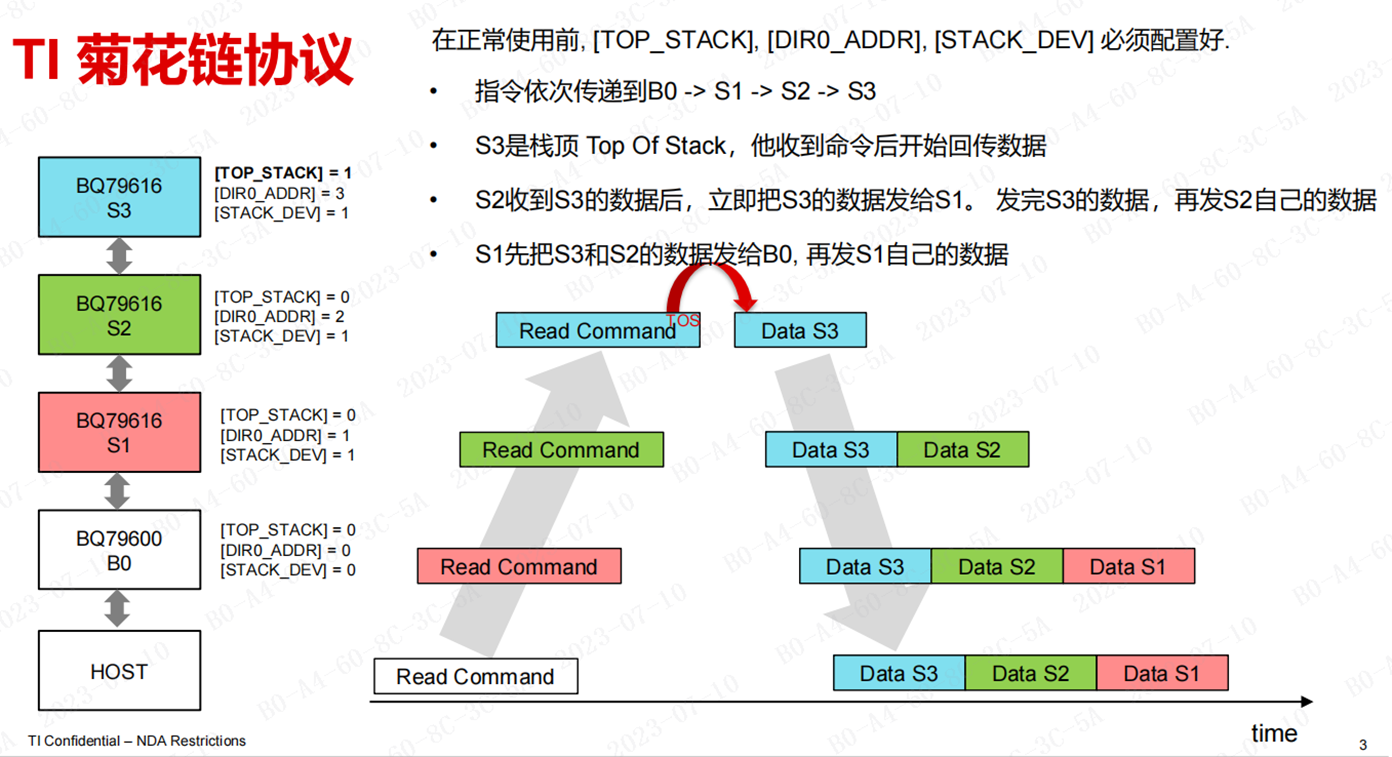

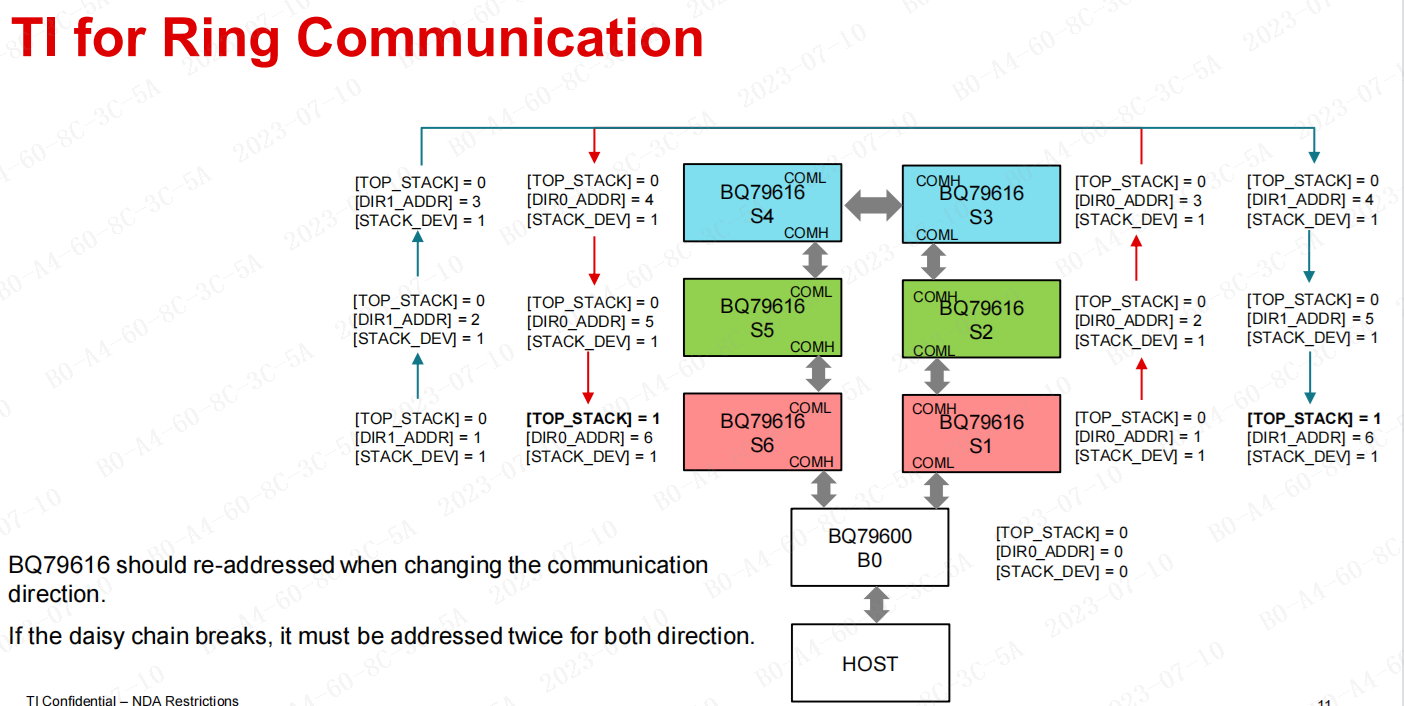

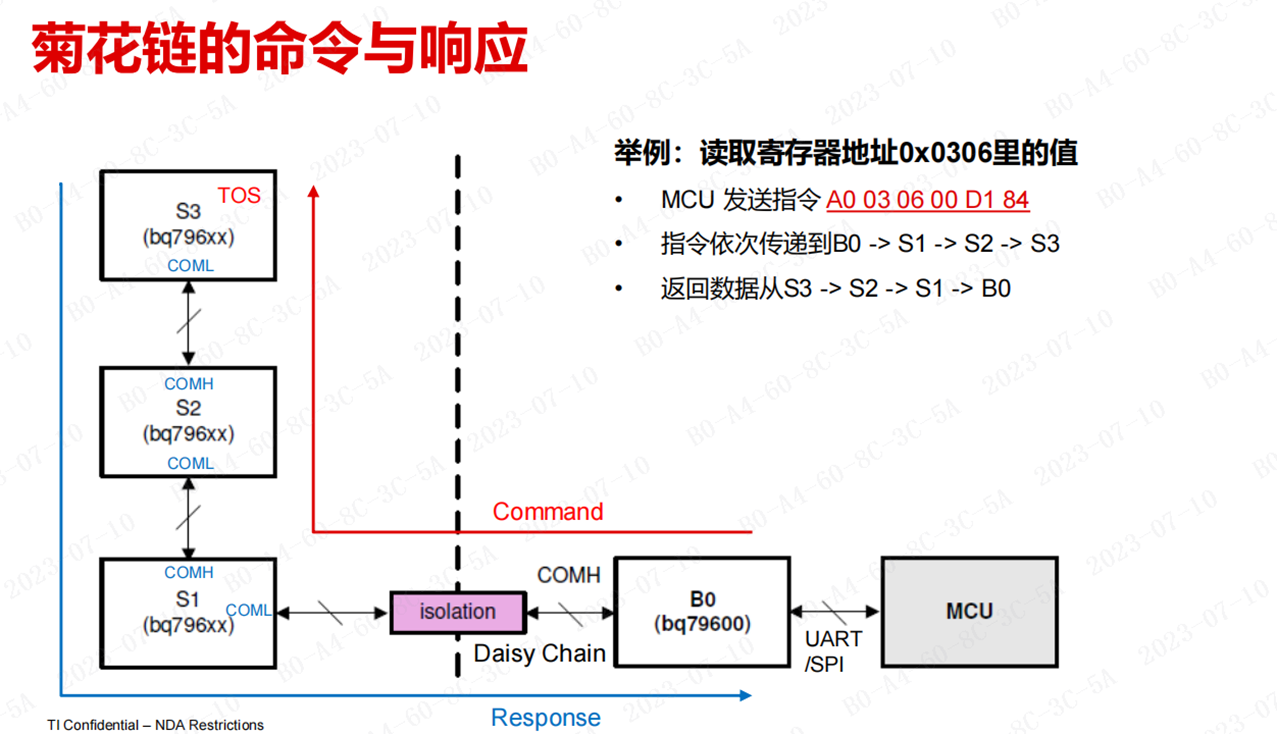

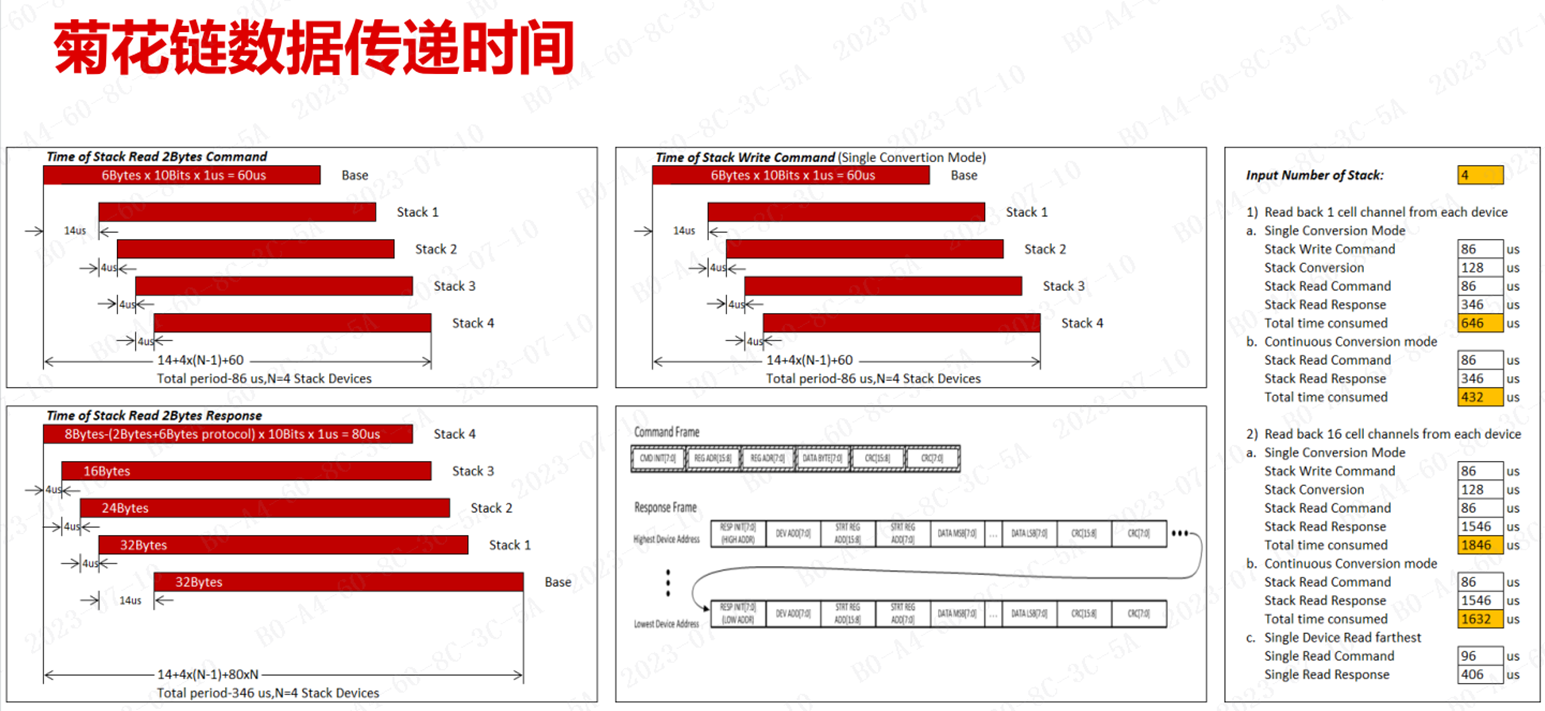

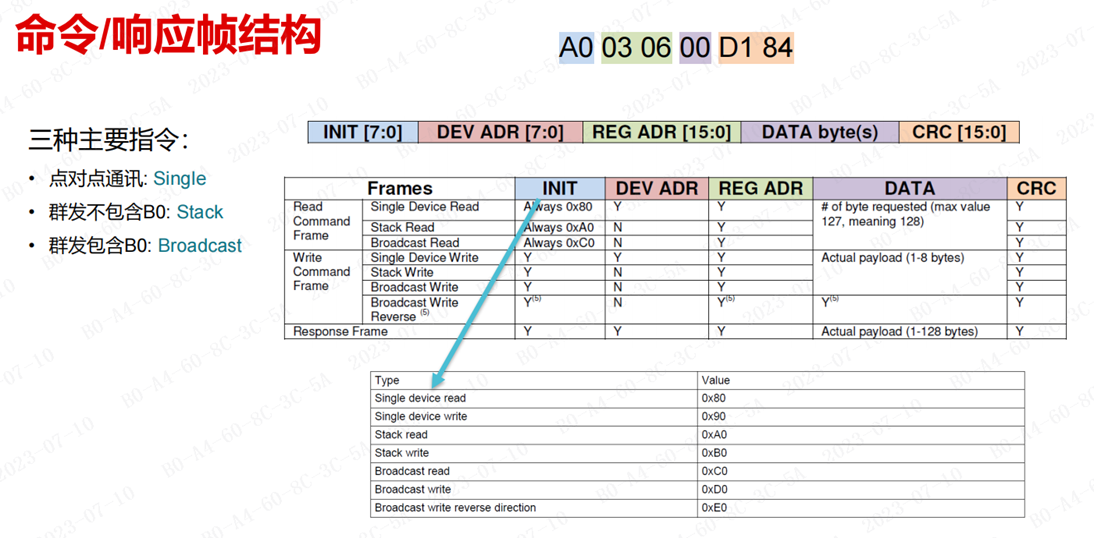

菊花链通信协议的物理层和数据链路层定义比CAN总线要简单的多，桥接芯片将信号转换为差分信号后，依次串接到各个AFE芯片。MCU需要先为每一个AFE配置专属的ID，通信中MCU的每帧信息都有其目的AFE的ID信息，正确接收到信息的AFE会给MCU回应。

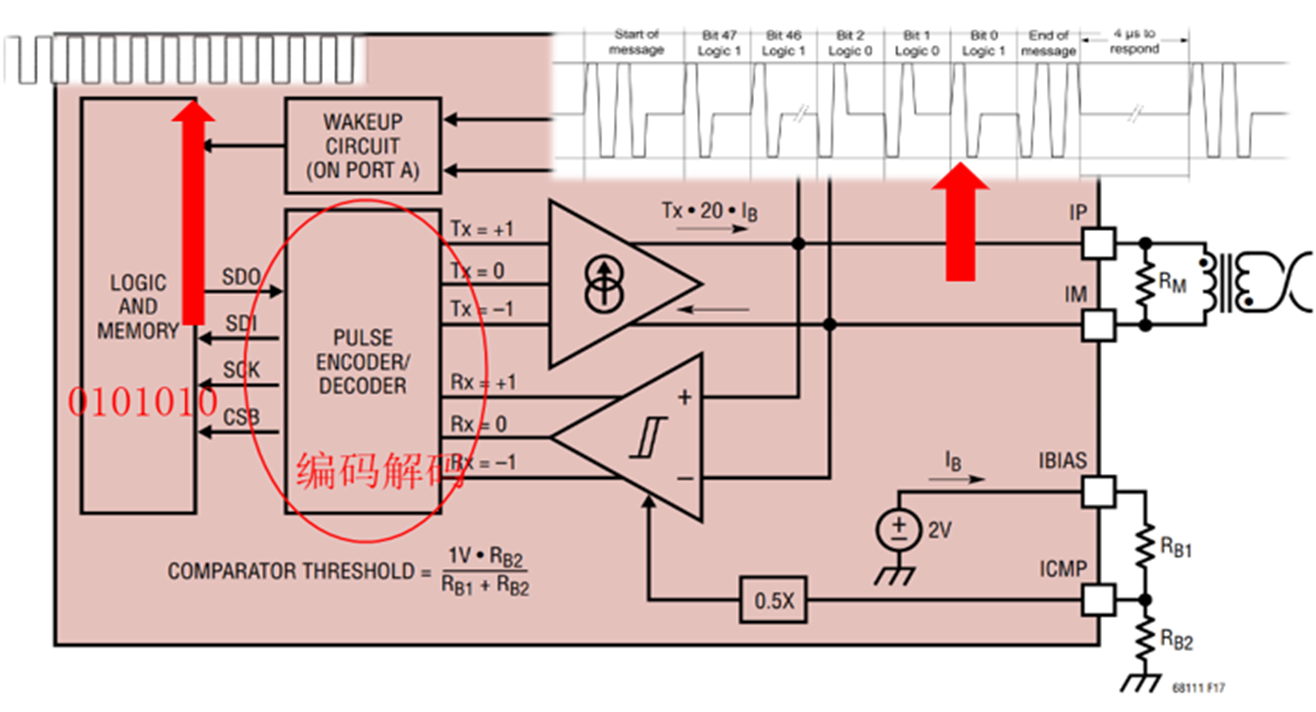

菊花链通信与CAN通信一样，也是使用两线差分信号传输，大多数芯片方案也需要终端端接电阻(内置或外接)去阻抗匹配和稳定网络。但是其使用脉冲相位调制方式编码，与CAN通信不一样，如下图所示，正相脉冲表示逻辑“1”，负相脉冲表示逻辑“0“，通过芯片内的编码解码模块实现转换。

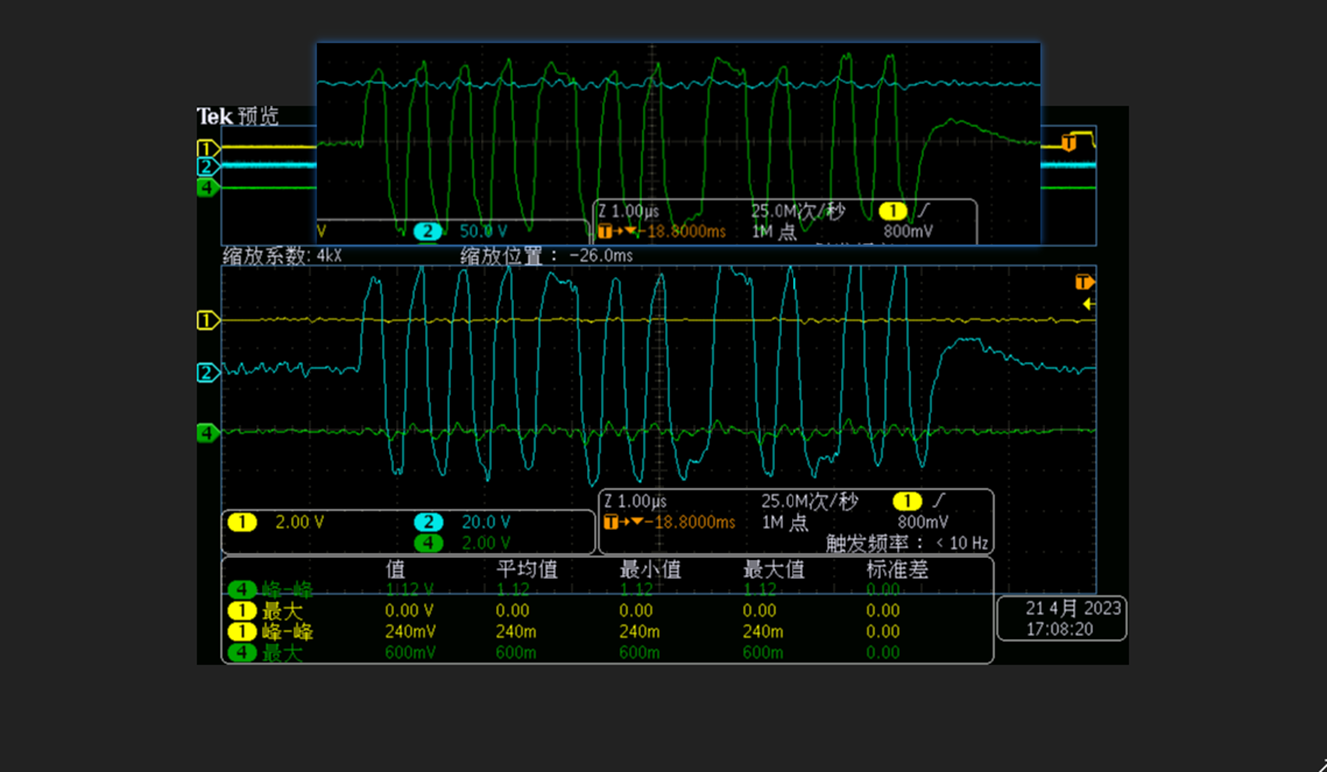

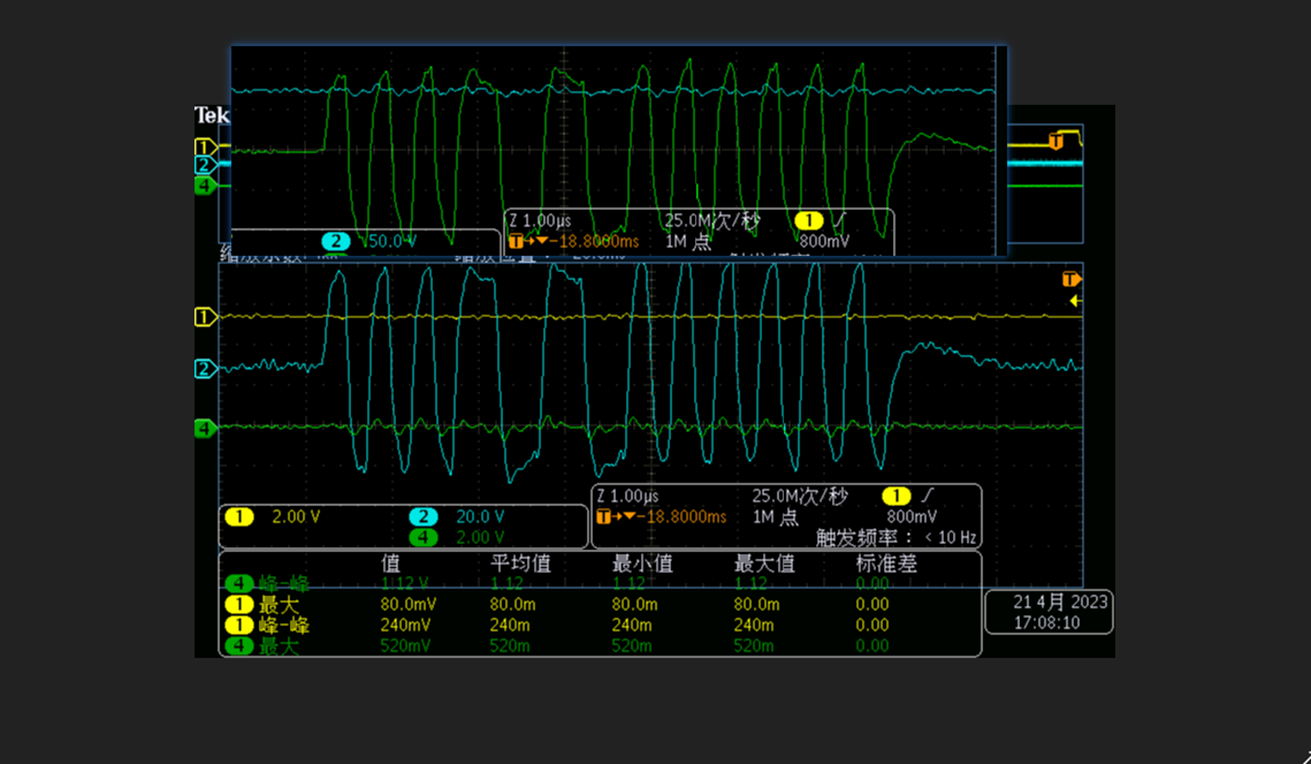

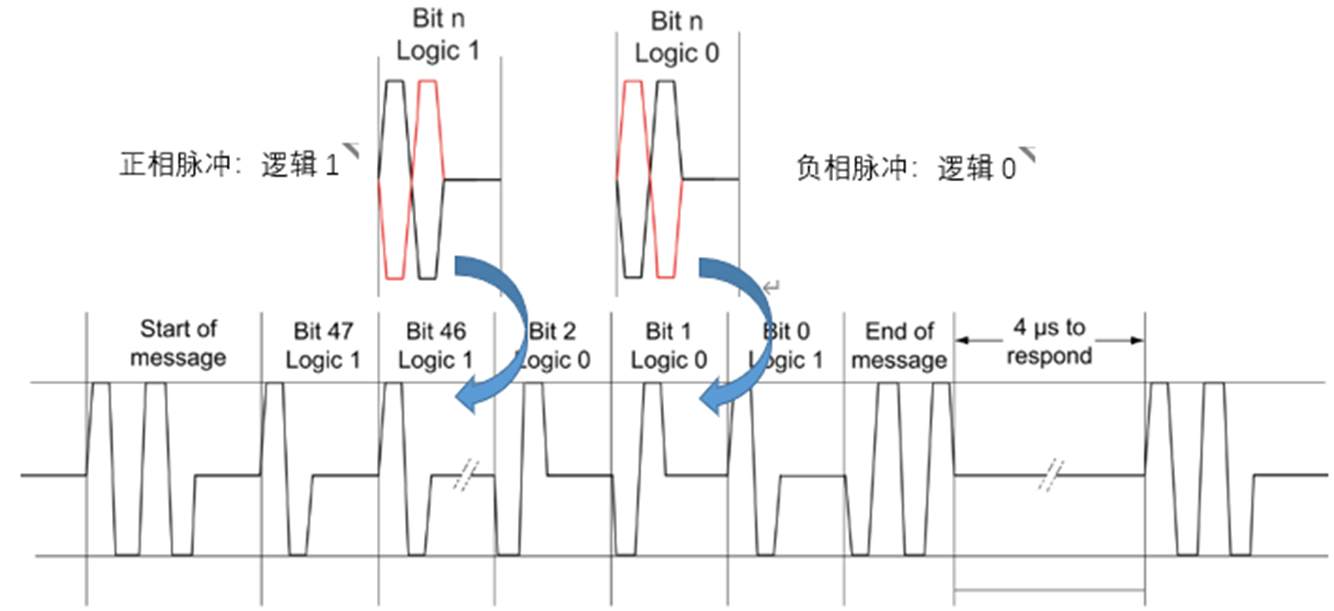

菊花链差分信号编码示意图：

---

菊花链稳定性

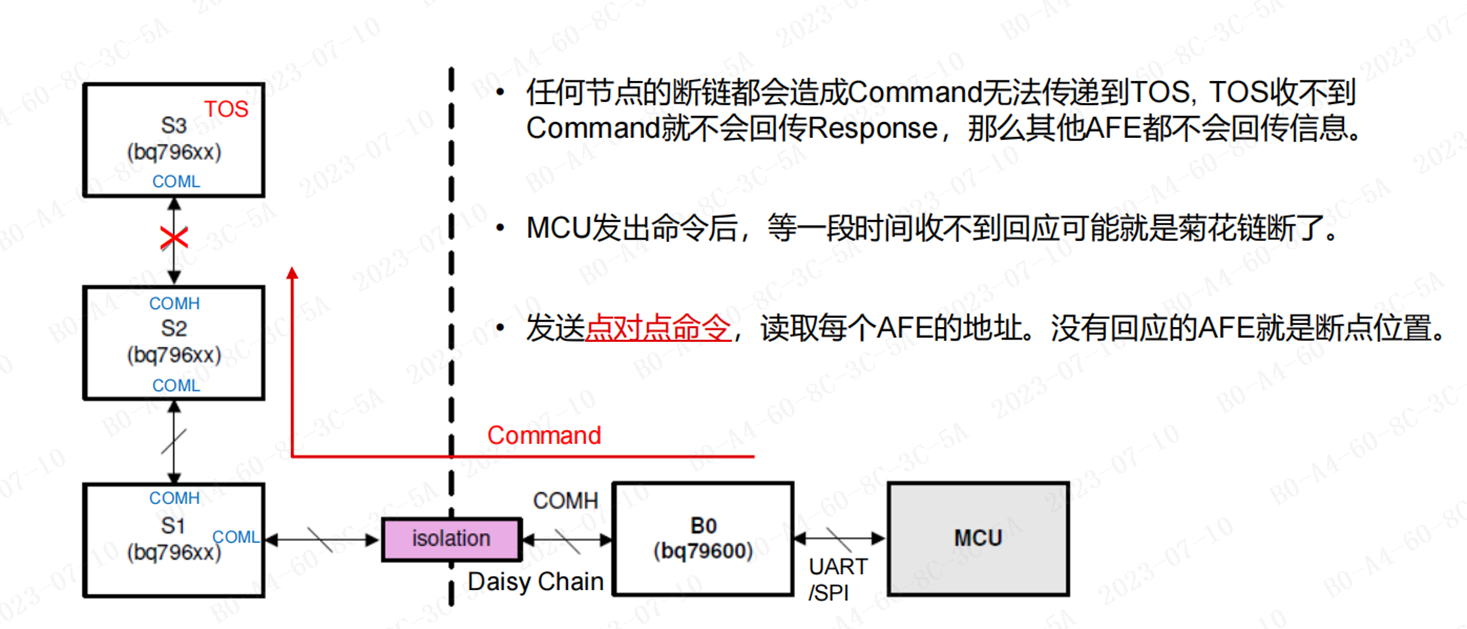

通信传输的稳定性与抗干扰能力有关，菊花链应用过程中需要严格进行抗扰测试(BCI大电流注入等)。
脉冲上下沿具有高频谐波分量(往往是对外辐射源)。菊花链使用率没有CAN总线普遍，稳定性没有CAN总线高，但是随着时间的推移会有越来越多像特斯拉一样通过技术优化来提高菊花链通信稳定性的案例。特斯拉技术优化的主要原理是在菊花链通信链路上采用多信道的通信方式，这种结构可以叠加两个不同频率的信号，在接收端通过分频和滤波后由两个独立信道接收。这两个信道是冗余的，当某一个信道发生故障时，另一个完全可以继续工作。这样的设计极大的提高了可靠性和抗干扰性。

5.2 菊花链核心技术细节（TI BQ7961X方案）

BQ7961X介绍

（1）菊花链的几种命令方式:

器件 ID 地址, 仅适用于单器件读/写。1 个字节，例如 0x02。
寄存器地址, 2 个字节，例如 0x0306。
数据, 对于读取：（请求的字节数 - 1），最多请求 128 个字节。对于写入：要写入的数据字节，最多写入 8 个字节。
CRC, 两个字节，由 CRC-16-IBM 多项式生成器计算出。更多信息，请参阅数据表 CRC 部分

（2）读指令（Read Command Frame）通信规则

1. 基本通信流程

• 读指令发出后，主机必须等待全部数据响应完成后，才能发送下一个读指令。
• 若未按此规则执行，AFE会判定通讯不可靠并停止通讯，此时MCU需发送 COMM CLEAR 指令解除保护（对应 datasheet 9.3.6.1.1.3 章节）。

2. 协议核心定义（Command and Response Protocol）

主机（Host）与设备间的所有事务均由主机发起，设备不会主动发送数据，必须先收到主机的命令帧才会响应：

• 命令帧（Command Frame）：主机发送给设备的通信帧。
• 响应帧（Response Frame）：设备针对读指令向主机返回的应答帧。
• 主机发送命令帧后，必须等待所有预期响应返回（或超时错误）后，才能发起新的命令帧。

3. 超时判断机制

• 等待超时时间为 t_WAIT_READ_MAX：若超过该时间仍未收到数据，说明菊花链通信中断或某个AFE器件出现故障。

4. 注意事项

• datasheet 9.3.6.1 章节详细介绍了菊花链通讯协议，开发时需仔细阅读该部分内容。

---

（3）最大等待时间 t_WAIT_READ_MAX 计算规则

1. 通用计算公式（Stack devices 菊花链通讯）

使用菊花链通讯的 Stack devices，最大等待时间公式为：
$$t_{\text{WAIT\_READ\_MAX}}=(n-1)\times 3\mu s\times 2+m\times 10\mu s+100\mu s$$

• 参数说明：
  • (n)：Stack 设备数量
  • (m)：总共接收的字节总数（包含 payload 与 overheads）

示例计算：
假设 (n=3) 个 stack，读取 (m=3 \times 7 = 21) 字节：
$$(3-1)\times 3\mu s\times 2+21\times 10\mu s+100\mu s=12\mu s+210\mu s+100\mu s=322\mathbf{\mu s}$$

---

2. 两种读取场景的等待时间

• 场景1：Stack devices 读取（多设备堆叠）
  $$t_{\text{WAIT\_READ\_MAX}}=(n-1)\times 3\mu s\times 2+m\times 10\mu s+100\mu s$$
  （(n) 为 stack 数量，(m) 为总请求字节数）

• 场景2：从 BQ79600-Q1 读取单个设备
  $$t_{\text{WAIT\_READ\_MAX}}=100\mu s+m\times 10\mu s$$
  （(m) 为请求字节数）

---

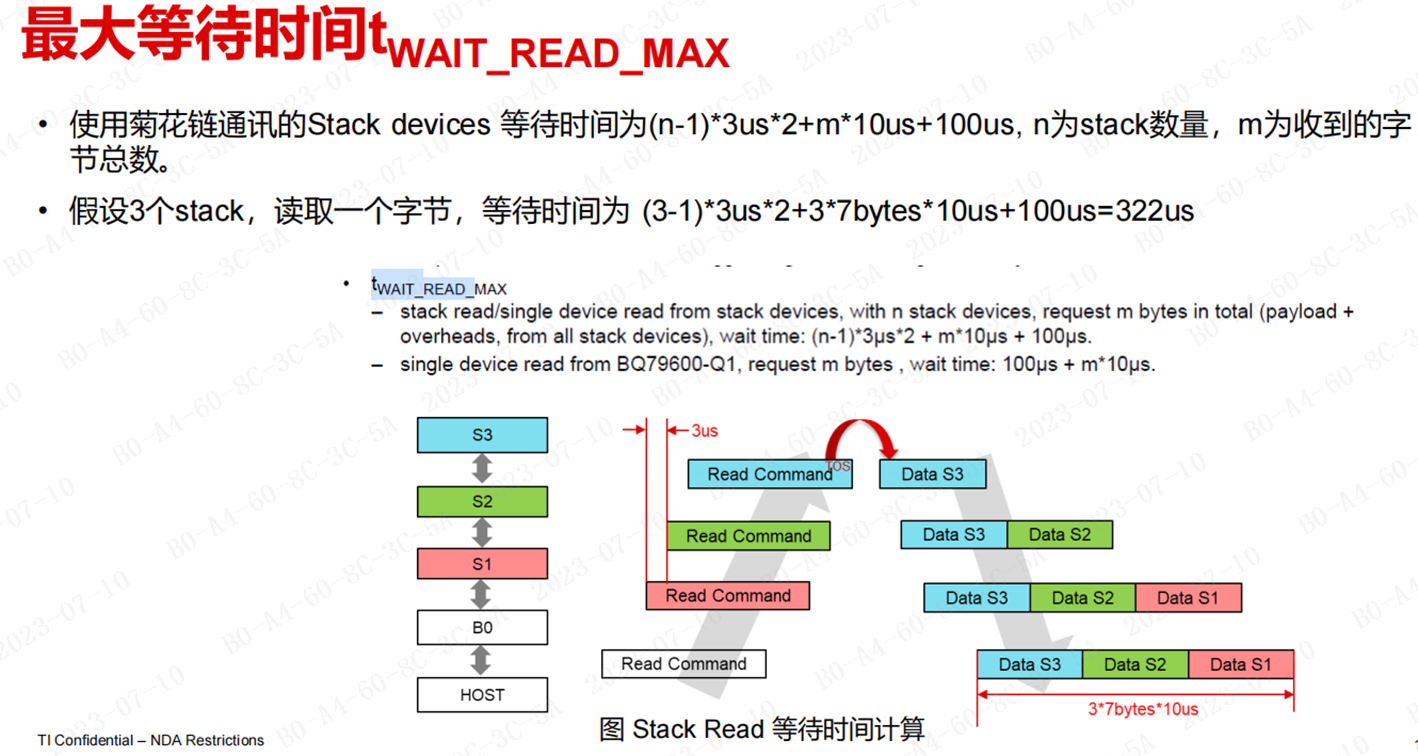

3. 时序原理（Stack Read 示意图）

• 主机（HOST）发送读指令，指令需依次经过 B0 → S1 → S2 → S3，每级传递延迟约 3μs，往返共 (2 \times 3\mu s)。
• 数据从各 AFE（S3/S2/S1）逐级回传，每字节传输耗时 10μs。
• 额外固定开销 100μs，用于协议处理与余量。

---

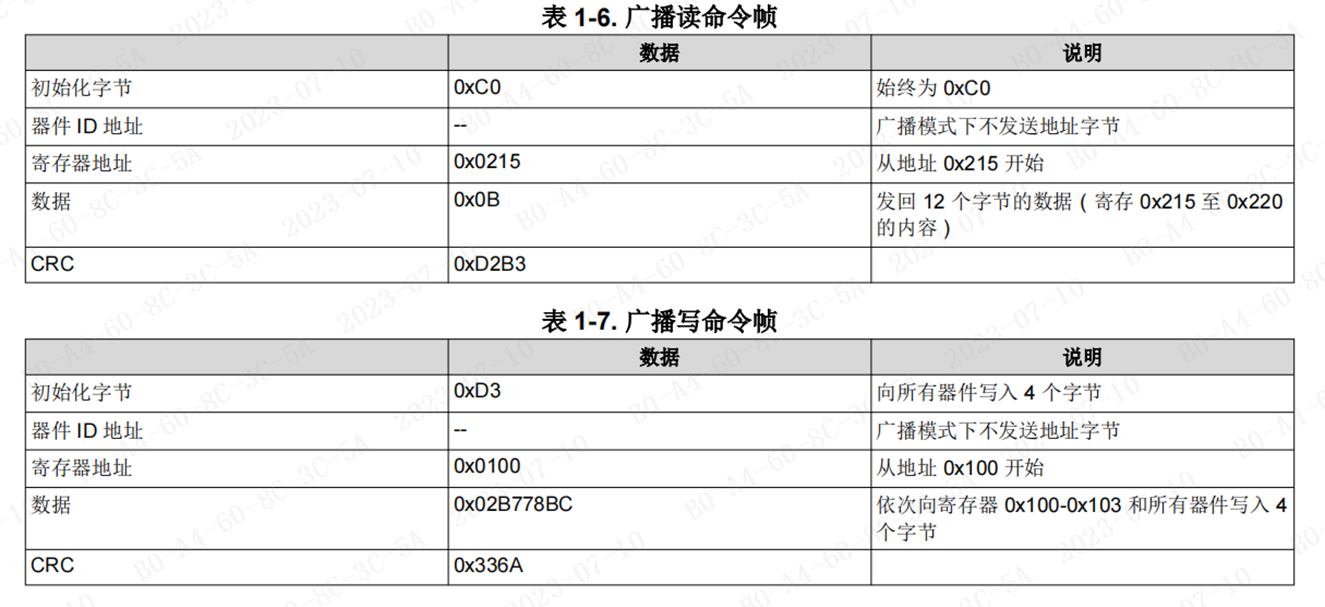

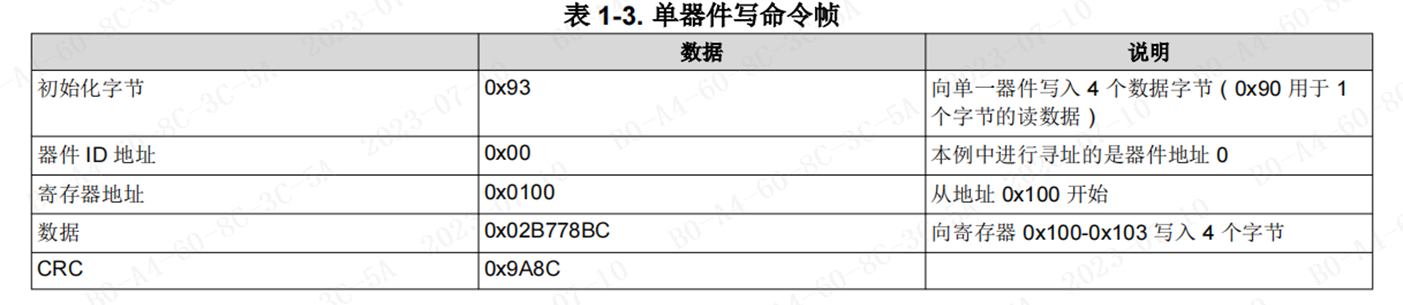

（4）下面是单器件读/写、栈读/写和广播读/写的命令帧框架格式模板。有关命令帧位级的详情，请参阅《BQ79616-Q1、BQ79614-Q1、BQ79612-Q1 符合功能安全标准的汽车类 16S/14S/12S 电池监控器、平衡器和

集成式硬件保护器》数据表 (SLUSE81) 的“命令和响应协议”部分。

AFE唤醒序列：

微控制器将唤醒 ping 应用至 BQ79616-Q1 器件的 RX 引脚。此 ping 为低电平有效，且低电平时间为 2.5ms。若要唤醒器件：

1. 发送唤醒 ping（如上所述）
2. 在任何进一步通信之前，等待（约 10ms 关断至活动过渡 + 约 600us 唤醒传播）x 器件数。

   读取采样电压：
   步骤:
3. 将所有使用的电池设置为活动状态。例如，对于 16 节电池，ACTIVE_CELL=0x0A
4. 设置所需的运行模式并启动 ADC。例如，对于连续运行，ADC_CTRL1=0x06
5. 等待所需的循环时间（每个循环 192us，加上写入 ADC_CTRL1 寄存器产生的任何重新计时延迟）
6. 循环读取适当的电池测量寄存器。例如，VCELL16_HI 至 VCELL1_LO

三个器件的示例命令
D0 00 03 0A B8 13 //Step 1
D0 03 0D 06 4C 76 //Step 2
delay [192us + (5us x TOTALBOARDS)] //Step 3
C0 05 68 1F 42 2D //Step 4

转换为电压
将 16 位 ADC 值转换为实际电压：

1. 将 16 位值从二进制补码格式转换为 16 位十进制值
2. 乘以 ADC 分辨率 (190.73uV/LSB)






自动均衡设置和启动：

步骤:

1. 确保已为所需数量的通道设置 ACIVE_CELL。
2. 使用 CB_CELL*_CTRL 寄存器设置电池平衡计时器，以为要平衡的所需通道选择计时器。仅具有非零值的通
   道将被平衡。
3. 使用 BAL_CTRL1[DUTY2:0] 位设置用于在奇偶电池之间切换的占空比。
4. 可选：对于所有通道，将 VCB_DONE_THRESH 寄存器设置为所需的停止电压。目前，器件会在电池低于此
   阈值时停止平衡。然后，设置 OVUV_CTRL = 0x05 以循环运行 OVUV 比较器。注意：针对电池平衡完成时（以及平衡开始之前）设置 OV_THRESH 和 UV_THRESH 也是不错的选择。
5. 通过设置 BAL_CTRL2 = 0x03，选择自动平衡控制并开始平衡
   示例命令
   D0 00 03 0A B8 13 //Step 1
   D7 03 18 02 02 02 02 02 02 02 02 14 BE //Step 2
   D7 03 20 02 02 02 02 02 02 02 02 27 7F //Step 2
   D0 03 2E 01 14 84 //Step 3
   D0 03 2A 08 D6 42 //Step 4
   D0 03 2C 05 14 27 //Step 4
   D0 03 2F 03 94 D5 //Step 5




过压保护：
适用于 OV 和 UV 保护器的连续循环运行。
步骤：
6. 确保已为所需数量的通道设置 ACTIVE_CELL。
7. 通过分别写入寄存器 OV_THRESH 和 UV_THRESH，为所有 VC 通道设置 OV 和 UV 阈值。
8. 将 OVUV 模式设置为循环，并通过写入 OVUV_CTRL = 0x03，设置 OVUV_GO 以启动 OVUV 保护器。

过温保护：
适用于 OV 和 UV 保护器的连续循环运行。
步骤
9. 确保已为所需数量的通道设置 ACIVE_CELL。
10. 通过写入 CONTROL2 = 0x01 启用 TSREF。
11. 等待 6 ms 以使 TSREF 完全启用。
12. 通过写入 OTUT_THRESH[OT_THR4:0 and UT_THR2:0]，为所有 GPIO 输入写入 OT 和 UT 阈值。
13. 通过将 GPIO_CONF1 写入 GPIO_CONF4 寄存器并将每个所需的 GPIO 设置为“作为 ADC 和 OTUT 输入”，配置要感应的 GPIO
14. 将 OTUT 模式设置为循环，并通过写入 OTUT_CTRL = 0x03，设置 OTUT_GO 以启动 OTUT 保护器。

反向寻址：
步骤

1. 对于单一器件，可写入 CONTROL1 = 0x80，以为基底器件设置 DIR_SEL = 1。
2. 发送广播写反向 CONTROL1 = 0x80，以更改其余器件的方向。这种命令类型应仅用于用户更改菊花链通信方
   向这一场景。请勿将其用于其他命令。
3. 现在已更改所有器件上的方向，接下来请执行上述自动寻址序列，但应使用 DIR1_ADDR 而不是 DIR0_ADDR，并且 CONTROL1 = 0x81，而不是 0x01（保持启用反向）。此外，确保更新栈顶的 COMM_CTRL 寄存器。
   三个器件的示例命令
   90 00 03 09 80 13 ED //Step 1
   E0 03 09 80 C0 14 //Step 2
   //Step 3 begin normal auto address sequence, but for DIR1_ADDR
   D0 03 4C 00 FC 24 //sync DLL with dummy write
   D0 03 09 81 0E D4 //enter auto-address mode, BUT KEEP REVERSE DIRECTION
   D0 03 07 00 CA D4 //give each device its DIR1_ADDR address
   D0 03 07 01 0B 14
   D0 03 07 02 4B 15
   D0 03 08 02 4E E5 //Set everything as stack device first
   90 00 03 08 00 13 DD //set base device as base
   90 02 03 08 03 52 64 //set top of stack as top of stack
   C0 03 4C 00 F8 E4 //dummy read to sync DLL

BQ7961X菊花链介绍

菊花链故障


双向菊花链采集：

菊花链波形数据;

菊花链波形数据帧结构（中英对照版）

位域 (Bit Field)	英文描述	中文翻译
前导码 (Preamble, 半比特)	Indicates a start of transaction, signaling the receiver to start sampling. This half-bit and the following two SYNC bits are used to extract timing information.	前导码（半比特）：标识事务开始，通知接收端启动采样。该半比特与后续两个SYNC比特用于提取时序信息。
同步位 (SYNC[1:0])	Always 0b00. The SYNC bits are used for the digital to assess the timing and noise level on the byte, improving the detection of a 1 and 0 in a noisy environment.	同步位[1:0]：固定为 0b00。用于数字电路评估字节时序与噪声水平，提升噪声环境下0/1比特的检测精度。
帧起始位 (Start-Of-Frame, 1比特)	The Start-Of-Frame (SOF) bit indicates the follow-on data byte is the initialization byte, a start of a communication transaction frame. Stack device needs this information to process the communication. For command frame transaction, the base device is responsible to set the SOF bit as it translates the UART communication to the daisy chain communication. The initialization byte contains data size information. Based on the data size information, the base device would count the number of bytes received and set the next SOF bit accordingly. The UART COMM CLEAR signal resets the UART receiver which includes the frame handling of the logic. Hence, the next byte after COMM CLEAR must have SOF set to 1 because the COMM CLEAR indicates the system clears UART and re-starts the communication.	帧起始位（1比特）：标识后续字节为初始化字节，即通信事务帧的开始。堆叠设备需依据此信息处理通信。 命令帧事务中，基础设备负责将UART通信转换为菊花链通信时设置该位。 初始化字节包含数据长度信息，基础设备据此统计接收字节数并设置下一帧的SOF位。 UART COMM CLEAR 信号会重置UART接收器（含帧处理逻辑），因此清除后首个字节必须将SOF置1，代表系统重启通信。
数据位 (Data[7:0])	The actual byte of the communication transaction frame	数据[7:0]：通信事务帧的实际数据字节。
字节错误位 (Byte Error BERR, 1比特)	Indicates an error detected in this byte. When a device receives a byte with BERR set by the lower device, it will retransmit the byte also with BERR = 1. Because each data bit is re-clocked from one device to the next, the next device may not detect a communication error. However, the tag of the [BERR] bit would indicate this communication frame has an error during its previous transaction.	字节错误位BERR（1比特）：标识本字节检测到错误。若设备收到下级设备标记BERR=1的字节，会将该字节重新转发并保持BERR=1。 由于数据比特在设备间会被重新计时，下级设备可能无法检测到通信错误，但BERR位会标记该帧在上一级事务中存在错误。
后导码 (Postamble, 半比特)	Indicates the end of transaction	后导码（半比特）：标识事务结束。

---

第一组数据解析

原始比特流：1 0 1 0 0 0 0 0

• 位反转后：0 0 0 0 0 1 0 1
• 二进制转十六进制：0000 0101₂ = 0x05

第二组数据解析

原始比特流：0 1 1 1 0 1 1 0

• 位反转后：0 1 1 0 1 1 1 0
• 二进制转十六进制：0110 1110₂ = 0x6E

---

总结

• 第一行波形解析结果：0x05
• 第二行波形解析结果：0x6E

---

5.2.1 通讯编码与传输

• 编码方式：脉冲相位调制，正相脉冲=逻辑1，负相脉冲=逻辑0；
• 物理层：两线差分信号，需终端匹配电阻做阻抗匹配；
• 传输机制：MCU为每个AFE配置唯一ID，指令含目的ID，AFE应答实现数据交互。

5.2.2 核心命令类型

支持点对点、栈读/写、广播读/写三种命令，适配不同场景的数据交互需求：

• 点对点（Single）：单独读写某一个AFE，初始化字节0x80（读）/0x90（写）；
• 栈读/写（Stack）：读写串联的所有AFE，初始化字节0xA0（读）/0xB0（写）；
• 广播读/写（Broadcast）：全量下发指令，初始化字节0xC0（读）/0xD0（写）。

5.2.3 自动编址流程

BQ7961X出厂默认地址01，多器件级联需自动编址并设置栈顶（TOS），步骤如下：

1. 设置B0寄存器，写ECC_DATA寄存器做写同步；
2. 广播写CONTROL1[ADDR_WR]=1，启动编址；
3. 广播写DIR0_ADDR为00/01，完成所有AFE编址；
4. 设置所有AFE为Stack，最后一个为TOS；
5. 读ECC_DATA寄存器做读同步；
6. 读取各AFE地址，验证编址正确性。
   注：每次唤醒/复位后需重新编址。

5.2.4 常见故障及解决

1. 断链故障：任意节点断链会导致指令无法到达TOS，无应答；通过点对点命令读取各AFE地址，定位无应答的断点；

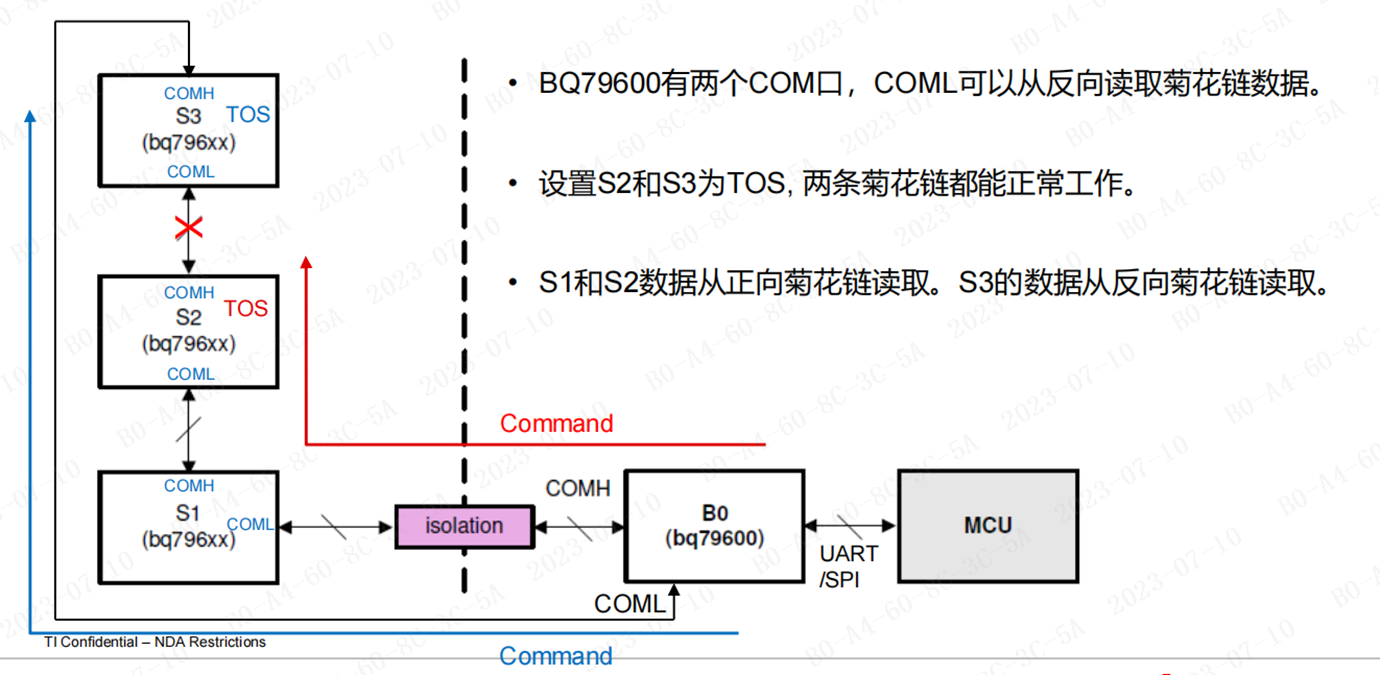

2. 冗余设计：采用双向菊花链，BQ79600的COML支持反向读取，设置双TOS，正向/反向分别读取不同节点数据，提升可靠性；
3. 抗干扰优化：特斯拉采用多信道菊花链，叠加双频率信号，接收端分频滤波，信道冗余，大幅提升抗干扰能力。

5.3 菊花链数据解析关键步骤

1. 识别波形中的前导码（Preamble）：半比特，标识事务开始，触发接收端采样；
2. 解析同步位（SYNC[1:0]）：固定0b00，用于时序校准和噪声评估；
3. 提取数据位：按PPM编码规则，正相脉冲为1，负相脉冲为0，转换为二进制数据；
4. 校验CRC：通过CRC-16-IBM多项式校验数据完整性，剔除错误帧。

六、TI BQ7961X核心应用操作

6.1 电芯电压采样步骤

1. 设置ACTIVE_CELL寄存器，激活需采样的电芯通道（如16节电芯设为0x0A）；
2. 配置ADC_CTRL1寄存器，启动ADC连续运行模式（如0x06）；
3. 等待采样循环时间（192us/循环 + 重新计时延迟）；
4. 循环读取VCELLx_HI/LO寄存器，获取16位ADC值；
5. 数据转换：二进制补码转十进制 → 乘以ADC分辨率（190.73uV/LSB），得到实际电压。

6.2 自动均衡设置与启动

1. 配置ACTIVE_CELL，激活均衡通道；
2. 通过CB_CELL*_CTRL寄存器设置各通道均衡计时器；
3. 配置BAL_CTRL1[DUTY2:0]，设置奇偶通道切换占空比；
4. 可选：设置VCB_DONE_THRESH均衡停止电压，配置OVUV_CTRL=0x05启动比较器；
5. 设置BAL_CTRL2=0x03，启动自动均衡。

6.3 过压/过温保护配置

过压（OV）/欠压（UV）保护

1. 激活电芯通道（ACTIVE_CELL）；
2. 写入OV_THRESH/UV_THRESH寄存器，设置阈值；
3. 配置OVUV_CTRL=0x03，启动循环模式的OV/UV保护器。

过温（OT）/欠温（UT）保护

1. 激活电芯通道（ACTIVE_CELL）；
2. 写入CONTROL2=0x01，启用TSREF，等待6ms稳定；
3. 配置OTUT_THRESH寄存器，设置温阈；
4. 将GPIO配置为ADC/OTUT输入；
5. 写入OTUT_CTRL=0x03，启动循环模式的OT/UT保护器。

七、储能BMS市场与技术发展趋势

7.1 储能市场规模预测

根据国信证券测算，储能市场空间持续爆发，核心数据如下：

• 2025年：国内用户侧储能实现平价，市场空间达6500亿元；
• 2030年：光储结合实现平价，市场空间超1.2万亿元；
• 2022-2025年全球新增装机：从15.6GW / 32.4GWh增长至51.6GW / 103.2GWh，年市场容量从468亿元增至960亿元；
• 电池价格趋势：2022-2025年从1.45元/Wh降至0.93元/Wh（理想情况）。

先给你换算关系：1 MWh = 1000 kWh = 1,000,000 Wh，所以：

• 元/Wh × 1,000,000 = 元/MWh
• 元/kWh × 1000 = 元/MWh

下面按“行业行情/中标/原材料/电商”四类，整理可查**储能电池价格（元/MWh）**的网站，附入口与当前参考价。

---

一、行业行情/价格数据库（最适合查元/MWh、元/kWh）

1. 上海有色网（SMM）储能专区

• 网址：https://energy-storage.smm.cn/
• 核心：储能电芯、系统、原材料（碳酸锂、磷酸铁锂）每日报价，可看趋势
• 价格单位：元/Wh、元/kWh、万元/吨，可自行换算为元/MWh
• 2026-03-16 参考（磷酸铁锂储能）：
  • 储能电芯：0.34–0.38 元/Wh = 340,000–380,000 元/MWh
  • 储能系统（2h）：0.49–0.55 元/Wh = 490,000–550,000 元/MWh

2. CNESA Datalink 全球储能数据库

• 网址：https://www.esresearch.com.cn/
• 核心：国内储能项目中标价格、装机、EPC 成本，按 1h/2h/4h 系统统计
• 价格单位：元/kWh、元/MWh、万元/项目
• 2025 年全年均价（磷酸铁锂）：
  • 2h 储能系统：553.94 元/kWh = 553,940 元/MWh
  • 4h 储能系统：478.69 元/kWh = 478,690 元/MWh

3. 起点研究院（SPIR）储能价格数据库

• 核心：月度储能电芯/系统成本、中标价、趋势分析
• 2026-02 参考：
  • 电芯成本：0.33–0.35 元/Wh = 330,000–350,000 元/MWh
  • 系统成本：0.48–0.58 元/Wh = 480,000–580,000 元/MWh

4. InfoLink 储能价格周报

• 核心：储能电芯（314Ah 等）、系统周度报价
• 2026-03-06 参考：
  • 314Ah 储能电芯：0.36 元/Wh = 360,000 元/MWh

---

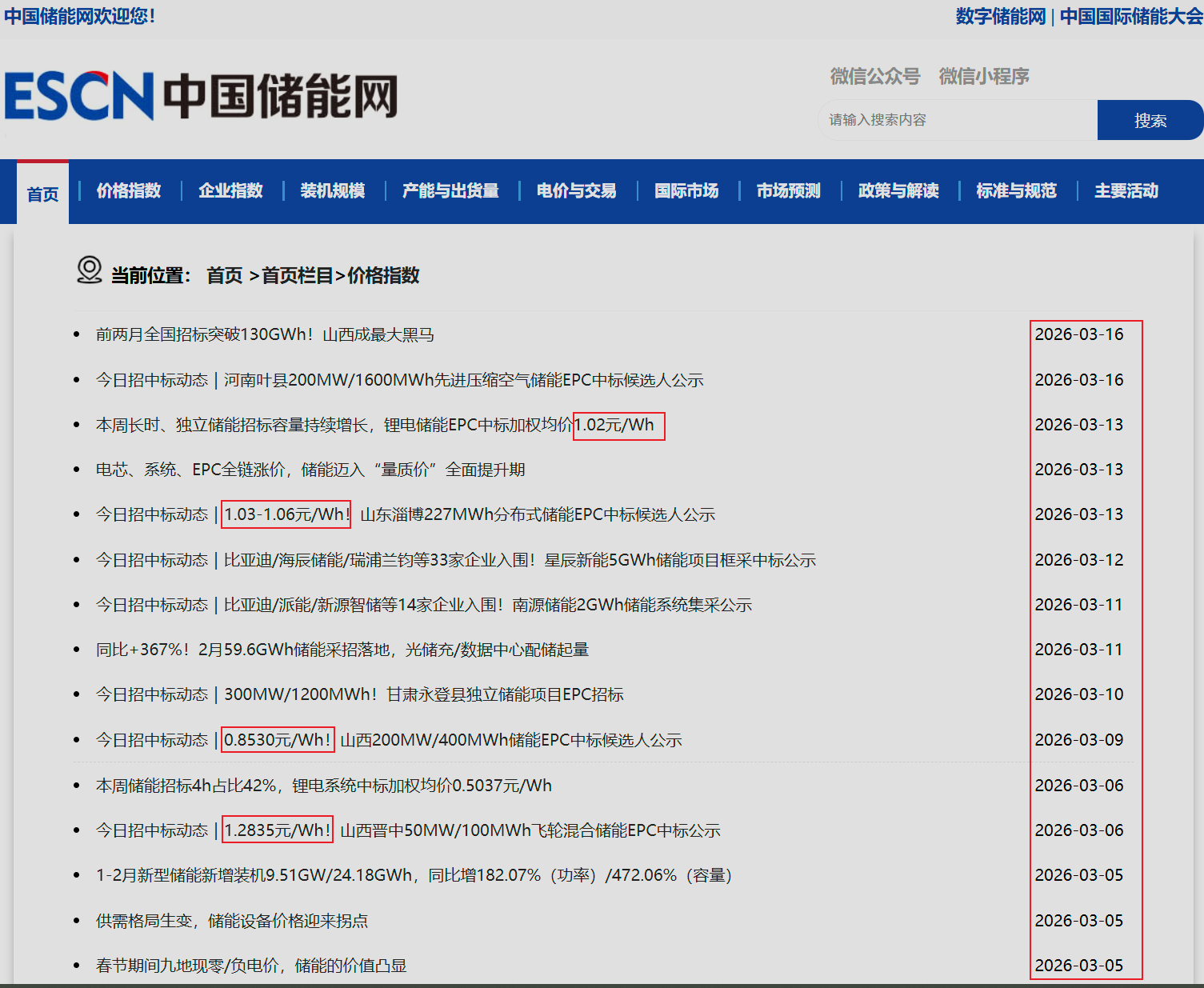

二、招投标/中标价格平台（查真实项目元/MWh）

1. 国际能源网·储能频道

• 网址：https://mchuneng.in-en.com/
• 核心：储能项目中标公告、价格、规模（GWh），可算均价
• 示例：中广核 7.2GWh 系统集采：0.491–0.530 元/Wh = 491,000–530,000 元/MWh

2. 电池中国网

• 网址：https://www.battery.com.cn/
• 核心：储能招投标、中标价、行业动态

---

三、原材料价格网站（影响储能电池成本）

1. 百川盈科

• 网址：https://www.baiinfo.com/
• 核心：磷酸铁锂、电解液、隔膜等价格日报/周报

2. 生意社

• 网址：https://www.100ppi.com/
• 核心：电池级碳酸锂、氢氧化锂、铅锭价格行情

---

7.2 储能BMS技术发展方向

储能BMS技术围绕更高效率、更高密度、更低成本、更高安全性演进，核心趋势：

1. 高精度与高可靠性：更高的SOX估算精度、更短的采样周期，关键功能冗余设计；
2. 全生命周期信息化：数据本地+云端存储，支持故障追溯、寿命评估、大数据分析；
3. 软硬件解耦：模块化设计，便于移植、扩展和远程升级（ISP/IAP）；
4. 多协议兼容：支持CAN/485/TCP/IP，兼容Modbus TCP/IEC104等电力规约；
5. 智能诊断与热失控管理：结合AI实现电池故障提前预警，与消防系统联动，提升安全性；
6. 无线BMS：替代菊花链/CAN有线通讯，降低布线复杂度，提升空间利用率（ADI/TI已推出方案）。

八、总结

锂电池系统的核心是电化学特性与BMS智能管理的结合，而BMS的技术核心集中在高精度状态估计（SOX）、高效电池均衡、可靠的通讯架构三大模块。AFE作为感知核心，决定了数据采集的精度，菊花链作为新一代通讯架构，在储能/车载BMS中逐步替代CAN总线，成为主流方案。

储能 BMS 技术可覆盖以下核心应用场景：
新能源储能：
面向工商业、户用等分布式新能源储能系统
电网储能：适配电网侧调峰、调频等大容量储能项目
风 / 光储能一体：支持风电、光伏与储能联合运行的源网荷储一体化场景

所支持产品的重要性
储能 BMS 是电化学储能系统的核心底层控制设备，在保障电池储能系统的安全可靠性与应用性能提升方面起到关键支撑作用。

储能技术发展趋势解析
储能行业从过去 ~ 2019年至今的技术迭代路线，核心展示了电芯、系统、控制三个维度的演进方向：

1. ~2019年：小电芯与低压时代

• 技术特征：采用小电芯串联，配合DC1000V低压系统；
• 设备配置：百千瓦级PCS（储能变流器）；
• 系统效率：整体效率仅能达到**80%**左右。

2. 2020~2023年：大电芯与高压规模化

• 电芯升级：从“小电芯”演进到大电芯，安全性与一致性提升；
• 系统升级：系统电压提升至DV1500V，支持兆瓦级PCS；
• 策略升级：采用规模化并联与一体式结构设计；
• 效率提升：系统效率优化至85%~90%。

3. 2024~至今：高度集成与高效安全

• 集成度：电芯、BMS、EMS 三大核心深度集成，降低复杂度与成本；
• 性能指标：
  • 能量密度：相较前代产品提升 30%；
  • 系统效率：突破 92% 以上；
• 核心目标：在追求更高效率、更高密度、更低成本的同时，全方位保障安全性。

---

随着储能市场的爆发，锂电池BMS正朝着高精度、高可靠性、智能化、无线化 方向发展，而 全生命周期管理 和 热失控防护 将成为未来技术竞争的核心关键点。1500V高压储能BMS，凭借高检测精度、三级架构、软硬件CBB复用，已成为电力储能场景的核心解决方案。

---
