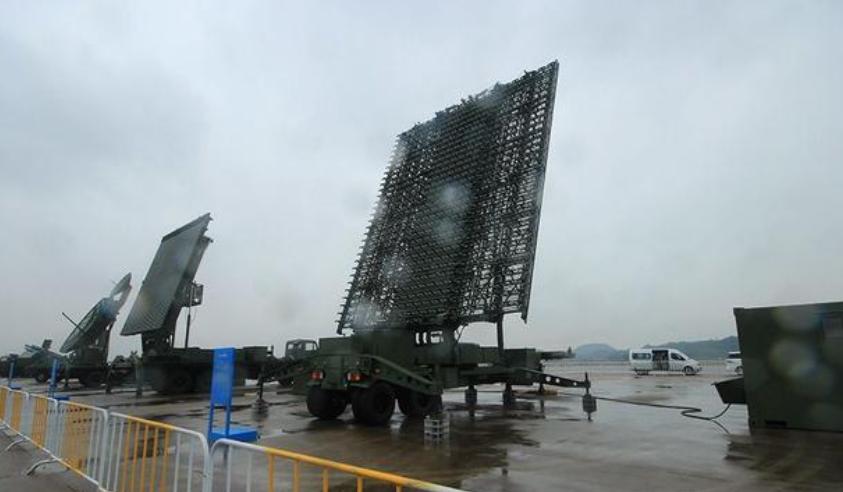

相控阵雷达

第一节：电视制导与雷达制导技术前沿

一、电视制导：用“眼睛”寻找目标

电视制导属于光电制导的一种，其核心原理类似于一个“智能摄像头”。利用目标反射的可见光或红外线，通过光学成像和图像处理技术来识别、跟踪并引导导弹飞向目标。

（一）工作原理与系统组成

电视制导主要有两种工作模式：

1. 电视指令制导：

导弹上的电视摄像机拍摄目标图像，并通过无线电波实时传回后方（如载机或地面站）。操作员观察图像，选择目标并通过无线电指令控制导弹飞向目标。这种方式依赖于人工判断，但抗干扰能力较强。

2. 电视寻的制导：

这是更先进的方式。导弹发射后自主工作。其导引头（电视自动寻的头）自动捕获目标图像，并与发射前预存的目标图像进行比对，生成误差信号，控制导弹飞向目标。这种方式实现了“发射后不管”。

电视制导系统通常包含电视摄像机（早期是摄像管，后发展为CCD、CMOS乃至红外热成像仪）、图像信息处理装置、跟踪伺服机构以及自动驾驶仪等。

电视制导

（二）优势与局限

1. 优势：

精度极高：光学成像能提供丰富的目标特征细节，便于识别要害点和鉴别假目标。

抗电子干扰能力强：被动工作时不发射电磁波，隐蔽性好。

“人在回路”：指令制导模式下，人类操作员可以介入决策，提高目标选择的可靠性。

2. 局限：

严重依赖天气和光照：在烟、雾、尘、雨雪等能见度差的条件下，以及夜间，性能会急剧下降甚至失效。

作用距离较近：受限于光学传感器的性能。

容易受到烟雾、诱饵弹等干扰。

（三）应用与发展

电视制导技术早在二战时期就已出现，在越南战争、第四次中东战争等多次冲突中证明了其价值。美国的AGM-65“小牛” 空地导弹（B型为CCD电视制导）、GBU-15 制导炸弹，以及俄罗斯的 Kh-59 空地导弹等都是其著名代表。

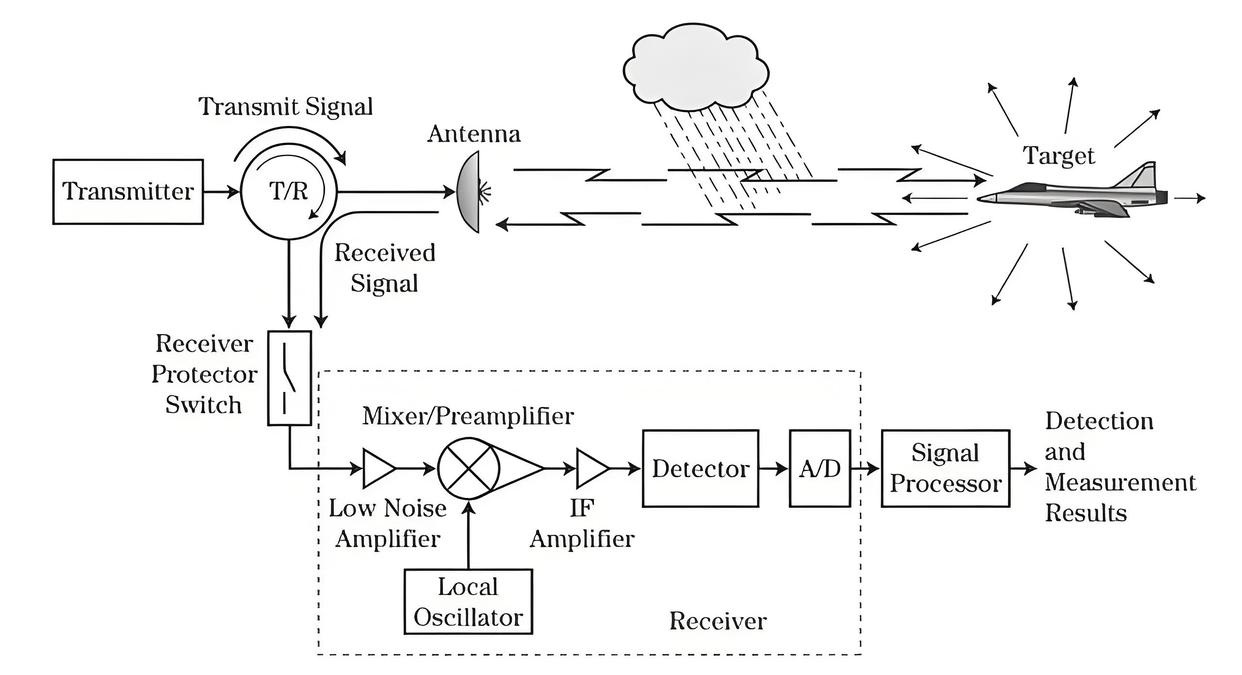

雷达制导原理

二、雷达制导：用“电磁波”感知世界

雷达制导利用雷达发射电磁波并接收目标反射的回波来探测、跟踪和引导导弹。更像是一个“超级雷达”。

（一）工作原理与系统组成

雷达制导主要分为三类：

1. 雷达指令制导：

制导站（地面、舰船或飞机）的雷达同时跟踪目标和导弹，计算出控制指令，再通过无线电（或有线，如光纤）发送给导弹，引导其飞向目标。例如“爱国者”防空导弹。

2. 雷达波束制导（驾束制导）：

制导站雷达发射一个指向目标的波束，导弹发射后进入该波束，并依靠弹上设备感知自身在波束中的位置，自动调整飞行以“骑乘”波束飞向目标。

3. 雷达寻的制导：

这是最主流的模式。雷达导引头安装在导弹上。

主动雷达制导：导弹自己发射雷达波照射目标并接收回波进行跟踪（如AIM-120、中国的SD-10空空导弹）。这是真正的“发射后不管”。

半主动雷达制导：导弹只接收回波，照射目标的雷达波由载机或制导站提供（如早期的“麻雀”空空导弹）。发射载机在导弹命中前不能完全脱离。

被动雷达制导：导弹接收目标自身辐射的雷达信号（如敌方雷达波）进行攻击，也称为反辐射导弹（如AGM-88“哈姆”）。

（二）优势与局限

1. 优势：

真正的全天候工作，不受昼夜、云雾、烟雾等气象条件影响；作用距离远，可达超视距范围。能直接获取目标距离、速度、角度等多维信息。

2. 局限：

易受电子干扰（ECM），如噪声干扰、欺骗式干扰等；可能被反辐射导弹（ARM）硬杀伤；传统雷达分辨率不如光学图像，难以区分外形相似的目标。

（三）应用与发展

雷达制导是现代超视距空战和区域防空的核心。美国的 AIM-120“AMRAAM” 先进中程空空导弹、“爱国者” 防空导弹系统，法国的 “飞鱼” 反舰导弹等都是雷达制导的成功典范。 中国的 霹雳-12（PL-12）、SD-10 等空空导弹也采用了先进的主动雷达制导技术。

三、前沿进展与未来趋势

两种制导技术都在不断进化，并呈现出融合化和智能化的发展趋势。

（一）电视/红外成像制导的前沿进展

1. 红外热成像技术普及：

采用红外焦平面阵列的凝视红外热像仪基本取代了传统的电视摄像管，使导弹具备了夜间作战和有限恶劣气象下的作战能力（红外电视制导）。

2. 智能化图像识别算法：

先进的图像处理算法（如数学形态学、小波变换、分形方法）被用于复杂背景下的目标边界提取和识别。

基于深度学习的目标检测与识别：卷积神经网络（CNN）等AI技术被广泛应用于导引头，使其能自动识别、分类和跟踪特定类型的目标（如坦克、舰船、雷达站），显著提升了抗干扰能力和命中精度。

特征不变性算法：如SIFT（尺度不变特征变换） 算法，使导引头能在目标发生一定程度的旋转、缩放、亮度变化时仍能稳定识别和跟踪。

3. 多光谱/超光谱成像：

通过分析目标在不同光谱波段（可见光、短波红外、中波红外、长波红外等）的特征，极大增强了目标伪装识别和复杂环境适应能力。

（二）雷达制导的前沿进展

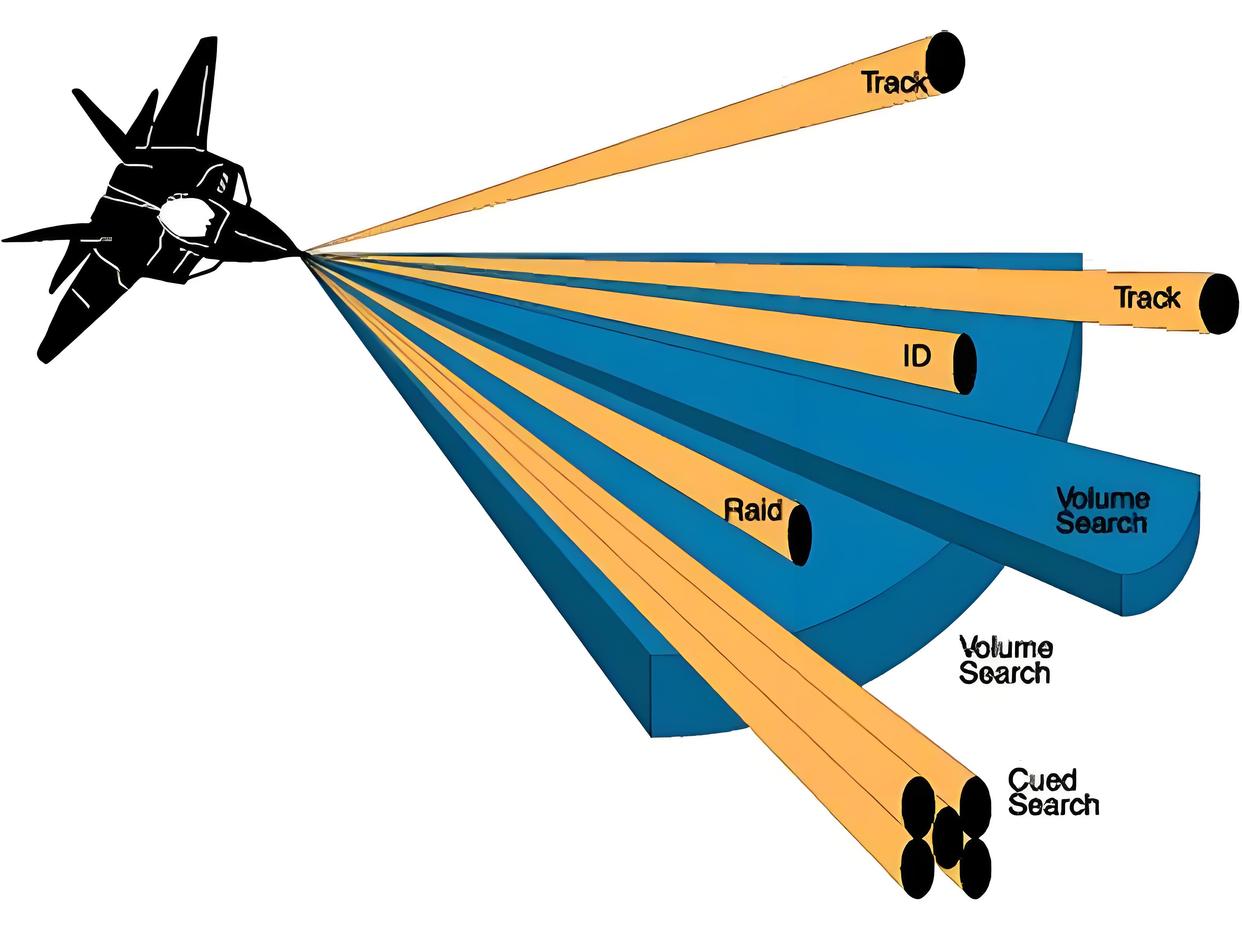

1. 主动相控阵雷达（AESA）导引头：

AESA技术广泛应用于新型导弹的雷达导引头。由大量小型T/R组件构成，具有波束敏捷、抗干扰能力强、分辨率高、可靠性高等巨大优势，是新一代雷达制导导弹的标志。

2. 毫米波/太赫兹雷达技术：

工作频率向更高的毫米波甚至太赫兹波段发展，带来极高的分辨率，足以实现雷达三维成像，从而识别目标的精细结构，抗干扰能力也更强。

3. 智能信号与数据处理：

人工智能与机器学习：AI被用于雷达回波信号的自适应处理、干扰识别与抑制、目标特征提取与分类。例如，利用深度学习从雷达回波中实时识别特定类型的舰船或飞机。

认知雷达：雷达能够感知外部电磁环境，并智能地调整其发射波形、频率和信号处理策略，以最优方式在复杂电磁环境下完成跟踪和抗干扰任务，形成一个“感知-学习-适应”的闭环。

4. 合成孔径雷达（SAR）/逆合成孔径雷达（ISAR）制导：

通过对运动补偿处理，获得目标高分辨率二维雷达图像，可用于中段制导修正和末段目标精确识别与瞄准，尤其适用于攻击地面固定高价值目标。

5. 多基地雷达与协同制导：

利用多个分散部署的雷达平台（空、天、地） 进行收发分置探测，并通过高速数据链共享信息。这能极大提升系统抗毁性、抗干扰能力和探测范围。结合AI技术，可以实现集群协同探测与制导。

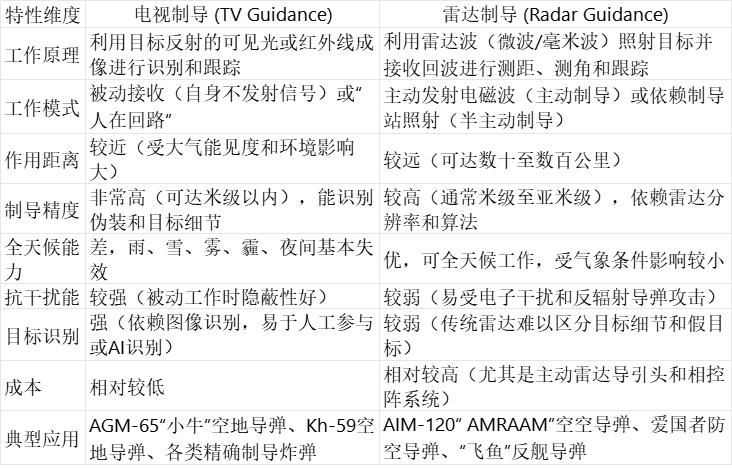

电视制导和雷达制导的性能和应用

四、融合与未来趋势

未来的精确制导武器将不再是单一模式的，而是多模复合制导：

1. 常见组合：雷达（主动/半主动） + 红外成像（IIR）（如AIM-9X Block II+）。

雷达提供中远距离探测和全天候能力，红外则在末段提供更高精度和抗电子干扰能力。GPS/INS（卫星/惯性导航） + 末段雷达/红外/电视制导已成为巡航导弹、制导炸弹的标准模式。

2. 人工智能深度融合：

AI将成为多传感器融合的核心大脑，能根据实时战场环境、干扰情况、目标特性，智能地切换或加权不同导引模式的数据，做出最优决策。

3. “人在回路”升级：

通过高速、低延迟、抗干扰的数据链，操作员可以在更后方对发射后的导弹进行监督、目标重新选择或攻击效果评估，尤其适用于涉及民用目标或复杂背景的打击任务。

总而言之，电视制导和雷达制导各有千秋，对其选择是一场在精度、距离、环境适应性和成本之间的权衡。而未来的发展方向，则是让导弹变得更“聪明”——通过多模复合和人工智能，使其能从容应对复杂多变的现代战场环境。

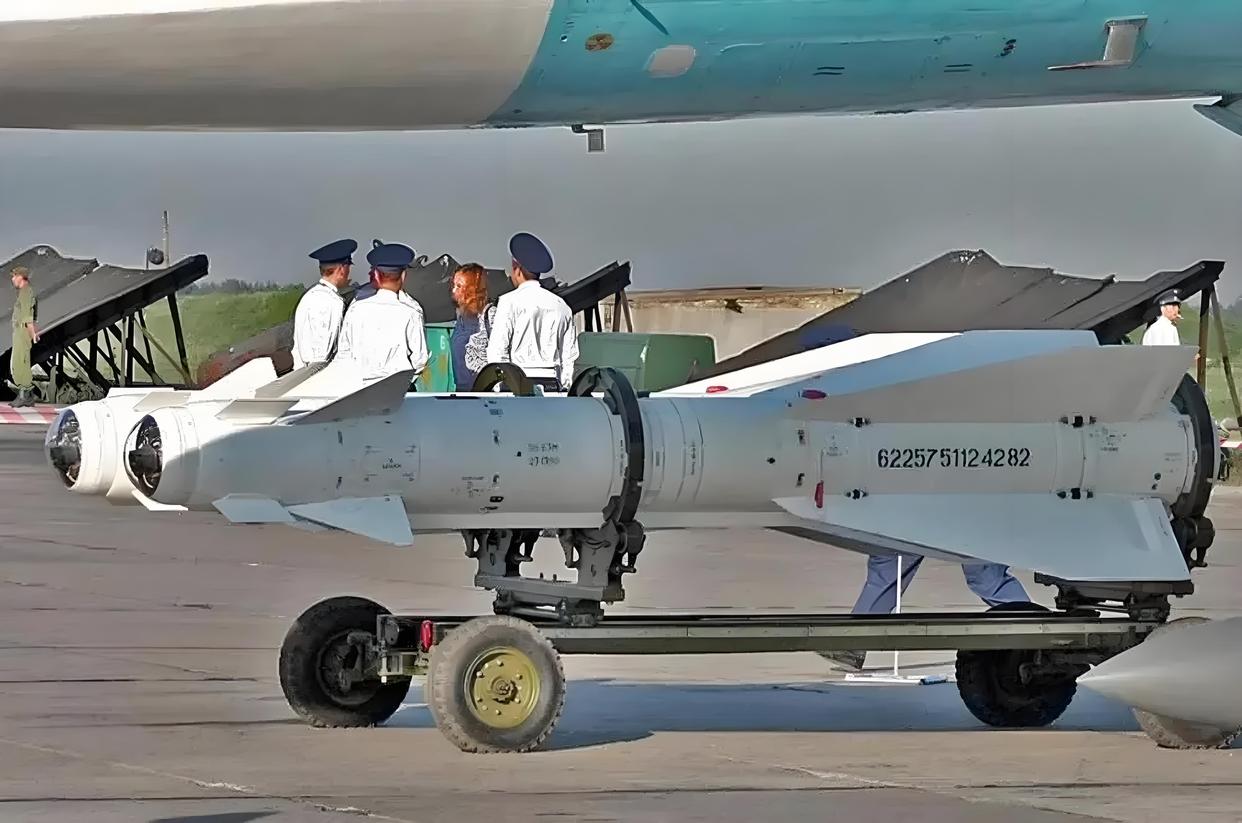

电视制导炸弹

第二节：针对电视制导和雷达制导的有源对抗技术

引言：

电视制导和雷达制导是现代精确打击武器中常用的两种制导方式，针对它们的有源对抗技术是电子战领域的核心内容。有源对抗技术通过发射电磁波干扰或欺骗制导系统，使其失准或失效。当前发展趋势呈现出从单一干扰到协同干扰、从传统干扰到人工智能赋能、有源无源复合运用以及向新体制雷达干扰深化的特点。前沿进展则主要体现在智能抗干扰技术、协同干扰技术、极化域干扰辨识以及弹载抗干扰技术等方面。

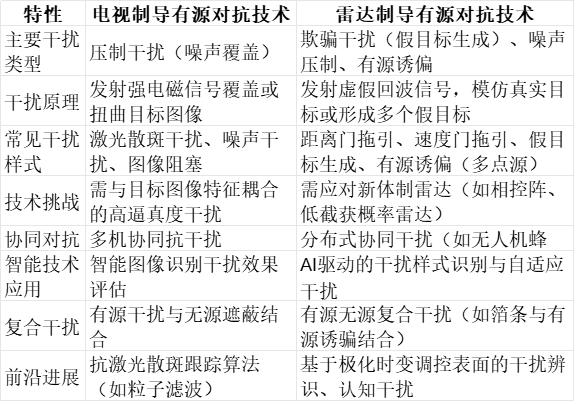

针对电视制导和雷达制导的有源干扰技术

一、针对电视制导的有源对抗技术

电视制导武器利用可见光或红外成像识别和跟踪目标。针对它的有源对抗技术主要旨在破坏或扰乱其成像过程。

（一）主要对抗技术手段

1. 有源压制性干扰：

这是电视指令制导导弹作战过程中容易遭受的干扰形式。通过发射强噪声或类似噪声的干扰信号，覆盖目标回波信号，使制导系统接收到的信号信噪比急剧下降，无法有效检测和跟踪目标。这种干扰通常针对导弹与载机或控制站之间的指令传输链路。

2. 激光散斑干扰 (Laser Speckle Jamming)：

这是一种极具威胁的干扰形式。低能量激光器向电视制导系统的探测器发射激光，在其成像面上形成动态的、随机分布的明暗斑点（散斑）。这些散斑会严重破坏目标图像的完整性，导致跟踪算法失效，无法稳定锁定目标。

3. 图像域欺骗干扰（概念性延伸）：

虽然搜索结果中未直接详细描述，但理论上可以通过生成并投射与真实目标特征相似的虚假动态图像，欺骗电视导引头的图像识别系统，使其锁定假目标。

（二）技术挑战与应对

1. 干扰耦合性：

有效的电视制导干扰（尤其是欺骗式）需要干扰信号与目标图像特征高度耦合，对干扰机的信号生成能力和实时性要求很高。

2. 多机协同抗干扰：

为了对抗有源压制性干扰，提出了多机协同作战的方法。通过对协同方法和编队布局（如编队间距、队形）进行精心设计，可以显著提高电视指令制导系统的整体抗干扰能力。例如，多架载机可以协同工作，从不同角度对目标进行观测或实施干扰，增加干扰机的干扰难度。

（未完待续）
