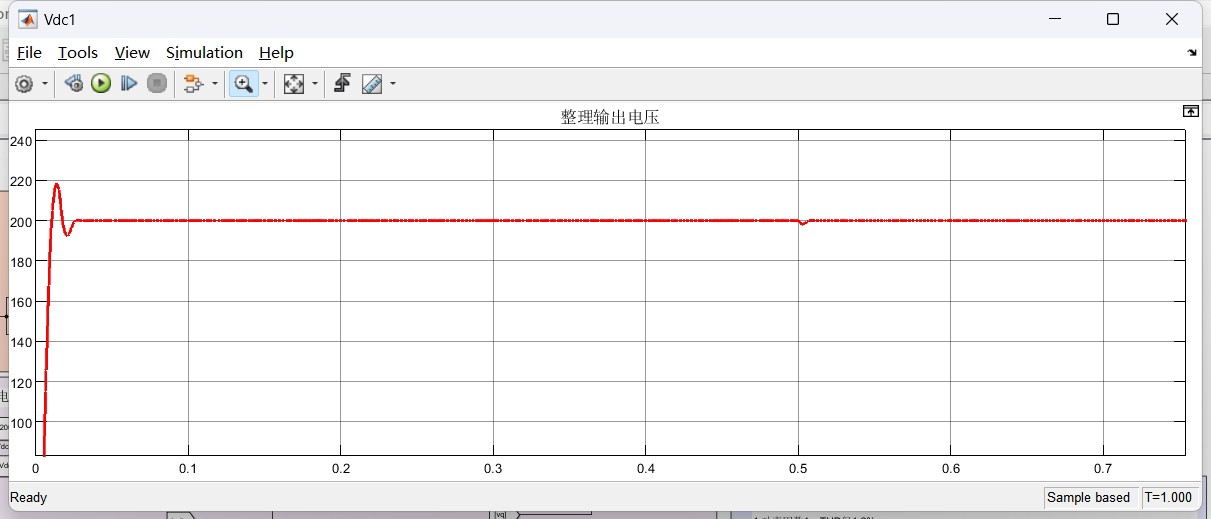

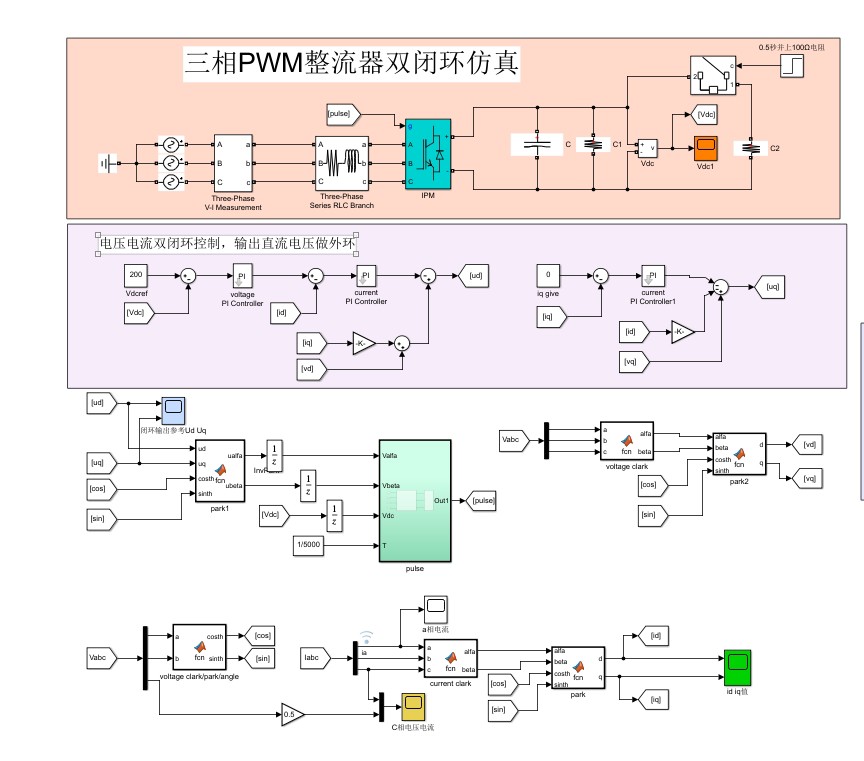

三相PWM整流器双闭环仿真模型模型中包含：主电路，坐标变换，电压电流双环PI控制器，SVPWM控制 1.功率因数1，THD仅1.2% 2.模型闭环输出电压200VDC 3.输出功率调节输出电阻阻值计算功率 4.三相六开关七段式SVPWM仿真，交-直-交变压 5.SVPWM控制是根据电机负载需要尽量圆形旋转磁场来控制电机旋转的要求通过合成电压空间矢量得到IGBT触发信号，它的直流电压的利用率比SPWM方式高15%

在电力电子领域，三相PWM整流器双闭环仿真模型一直是个热门话题。今天咱们就来深入聊聊这个有趣又实用的模型，它可是包含了不少精妙的设计。

模型组成部分剖析

主电路

主电路是整个系统的“骨架”，它负责承载电能的传输与变换。在三相PWM整流器中，主电路通常由三相交流电源、电感、电容以及功率开关器件（如IGBT）等构成。以一个简单的三相PWM整流器主电路为例，其基本结构如下：

# 简单示意主电路部分参数
ac_voltage = 380  # 三相交流输入电压
dc_voltage = 200  # 目标直流输出电压
inductor_value = 0.01  # 电感值
capacitor_value = 0.0001  # 电容值

这里通过设置交流输入电压、目标直流输出电压以及电感电容值，初步构建起主电路的参数基础。这些参数对于后续系统的性能有着关键影响，比如电感值的大小会影响电流的纹波，电容值则对直流输出电压的稳定性有重要作用。

坐标变换

坐标变换在这个模型里起着“翻译”的作用，它把三相静止坐标系下的物理量转换到两相旋转坐标系下，方便进行控制。常用的坐标变换有Clark变换和Park变换。

Clark变换将三相静止坐标系（abc坐标系）变换到两相静止坐标系（αβ坐标系），公式如下：

\begin{bmatrix}

i_{\alpha} \\

i_{\beta}

\end{bmatrix}

= \sqrt{\frac{2}{3}}

\begin{bmatrix}

1 & -\frac{1}{2} & -\frac{1}{2} \\

0 & \frac{\sqrt{3}}{2} & -\frac{\sqrt{3}}{2}

\end{bmatrix}

\begin{bmatrix}

i_a \\

i_b \\

i_c

\end{bmatrix}

在代码中实现Clark变换可以这样写：

import numpy as np


def clark_transform(i_a, i_b, i_c):
    transform_matrix = np.sqrt(2 / 3) * np.array([[1, -1 / 2, -1 / 2],
                                                 [0, np.sqrt(3) / 2, -np.sqrt(3) / 2]])
    current_abc = np.array([i_a, i_b, i_c])
    current_alpha_beta = np.dot(transform_matrix, current_abc)
    return current_alpha_beta[0], current_alpha_beta[1]

Park变换则是将两相静止坐标系（αβ坐标系）变换到两相旋转坐标系（dq坐标系），公式为：

\begin{bmatrix}

i_d \\

i_q

\end{bmatrix}

\begin{bmatrix}

\cos\theta & \sin\theta \\

-\sin\theta & \cos\theta

\end{bmatrix}

\begin{bmatrix}

i_{\alpha} \\

i_{\beta}

\end{bmatrix}

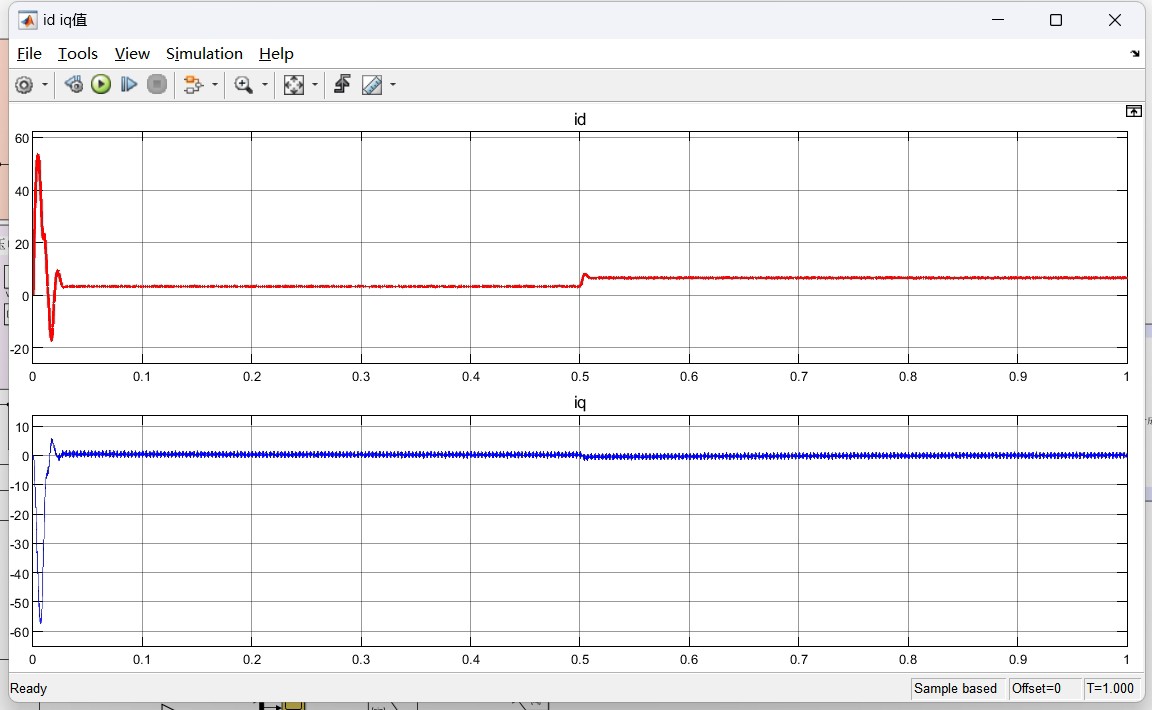

这里的\(\theta\)是旋转角度。坐标变换后，就可以更方便地对电流进行解耦控制，提升系统性能。

电压电流双环PI控制器

双环PI控制器是模型的“智能大脑”，通过电压外环和电流内环的协同工作，实现对整流器输出的精确控制。

电压外环的作用是稳定直流输出电压。以Python代码简单示意电压外环PI控制器的结构：

class VoltagePI:
    def __init__(self, kp, ki):
        self.kp = kp
        self.ki = ki
        self.integral = 0
        self.prev_error = 0

    def update(self, setpoint, feedback):
        error = setpoint - feedback
        self.integral += error
        p_term = self.kp * error
        i_term = self.ki * self.integral
        output = p_term + i_term
        self.prev_error = error
        return output

这里通过定义比例系数\(kp\)和积分系数\(ki\)，利用当前误差和积分误差来计算输出。电流内环则快速跟踪电压外环输出的电流指令，实现对网侧电流的控制，使功率因数接近1。

SVPWM控制

SVPWM控制就像是系统的“节奏大师”，它根据电机负载需要尽量产生圆形旋转磁场来控制电机旋转的要求，通过合成电压空间矢量得到IGBT触发信号。而且它的直流电压利用率比SPWM方式高15%。

在三相六开关七段式SVPWM仿真中，涉及到交 - 直 - 交变压的过程。下面简单展示SVPWM控制中计算基本电压矢量作用时间的代码：

def svpwm_calculation(ud, uq, T):
    # 省略一些中间变量计算
    t1 = calculate_t1(ud, uq)
    t2 = calculate_t2(ud, uq)
    t0 = (T - t1 - t2) / 2
    return t0, t1, t2

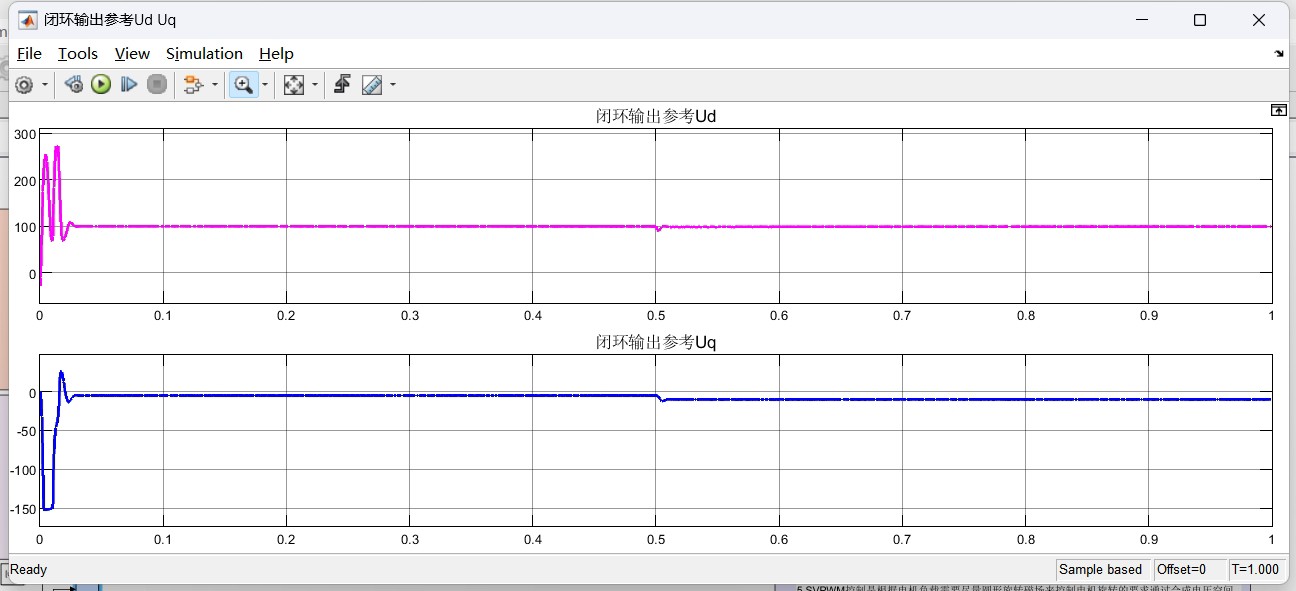

这里\(ud\)和\(uq\)是dq坐标系下的电压分量，\(T\)是采样周期，通过计算得到不同基本电压矢量的作用时间，进而生成IGBT触发信号。
