在电池管理系统中，准确估计电池的荷电状态（State of Charge, SOC）至关重要。本文将探讨如何利用EKF扩展卡尔曼滤波算法在Simulink环境下对电池进行建模，并实现高精度的SOC估计。

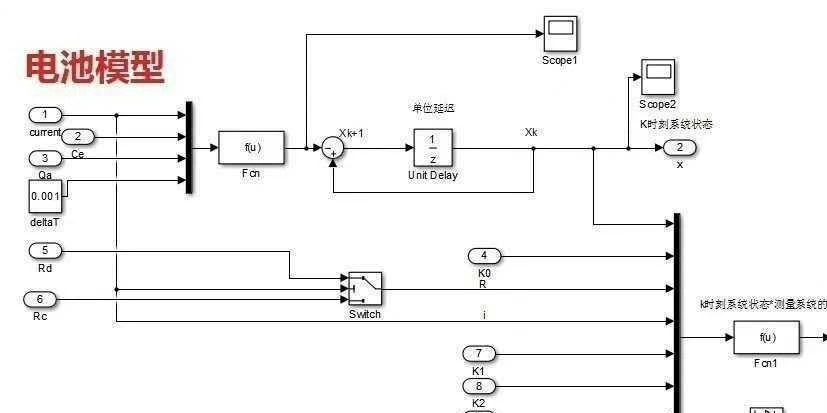

一、电池模型

在Simulink中构建电池模型，我们可以采用等效电路模型。例如常见的Rint模型，它由一个电压源$E$、一个内阻$R0$组成。这种简单的模型可以较好地描述电池的基本特性。在Simulink中，我们可以使用基本的电气元件模块搭建该模型。比如通过“Voltage Source”模块模拟电池电动势$E$，“Resistance”模块模拟内阻$R0$，然后连接起来构成电池的初步电路模型。

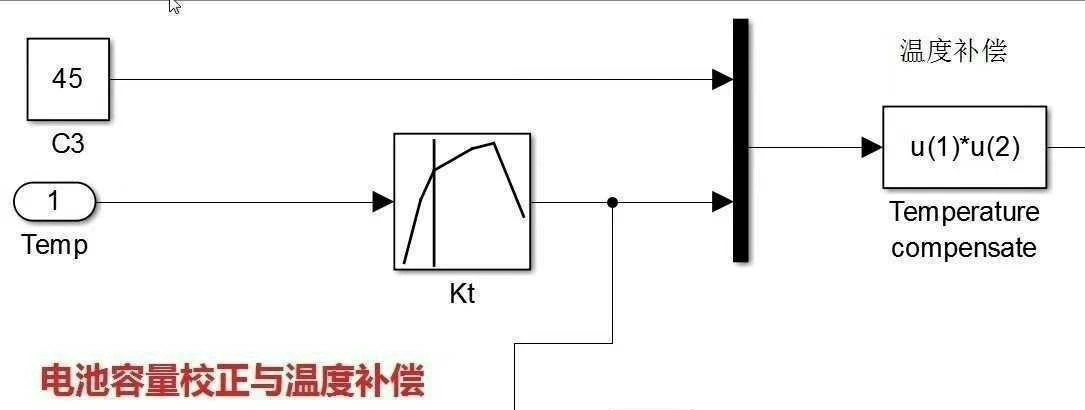

二、电池容量校正与温度补偿

电池的容量并非一成不变，它会受到温度等因素的影响。为了更准确地估计SOC，需要进行容量校正与温度补偿。

在代码实现上，我们可以定义函数来处理这部分逻辑。以下是一段简单的Matlab代码示例，用于根据温度调整电池容量：

function correctedCapacity = temperatureCompensation(capacity, temperature)
    % 假设这里有一个简单的线性关系
    if temperature > 25
        correctionFactor = 1 + 0.01 * (temperature - 25);
    else
        correctionFactor = 1 - 0.01 * (25 - temperature);
    end
    correctedCapacity = capacity * correctionFactor;
end

这段代码根据温度值调整电池容量，温度高于25℃时容量会有所增加，低于25℃时容量会相应减少，通过一个简单的线性关系模拟了温度对容量的影响。

三、电流效率

电流效率在电池充放电过程中也起着关键作用。实际中，电池充放电并非100%效率，存在一定的损失。在算法实现中，我们需要考虑这一因素。

EKF扩展卡尔曼滤波算法做电池SOC估计，在Simulink环境下对电池进行建模，包括： 1.电池模型 2.电池容量校正与温度补偿 3.电流效率 采用m脚本编写EKF扩展卡尔曼滤波算法，在Simulink模型运行时调用m脚本计算SOC，通过仿真结果可以看出，估算的精度很高，最大误差小于0.4%

假设充电效率为$\eta{charge}$，放电效率为$\eta{discharge}$，可以在计算SOC时加入这些效率因素。

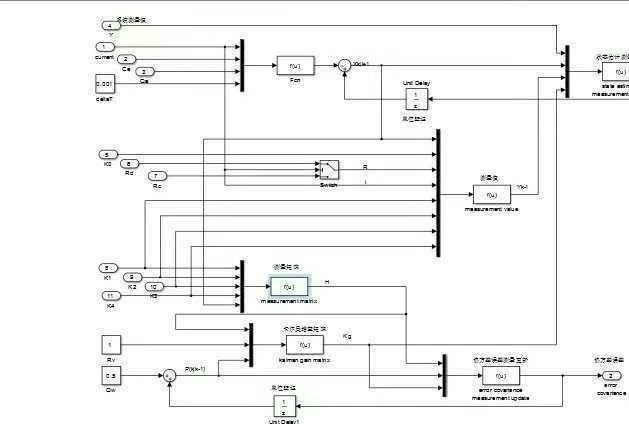

四、EKF扩展卡尔曼滤波算法实现

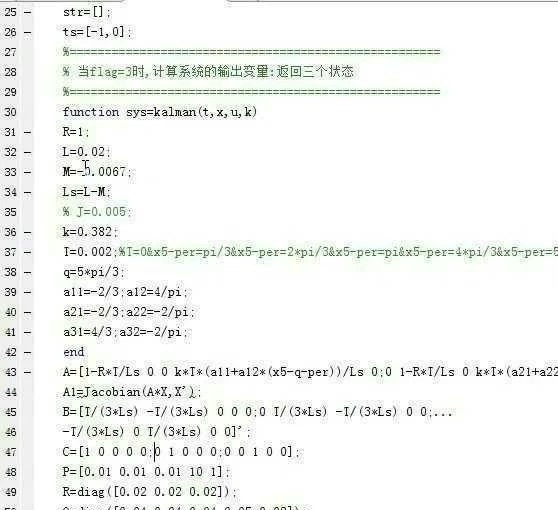

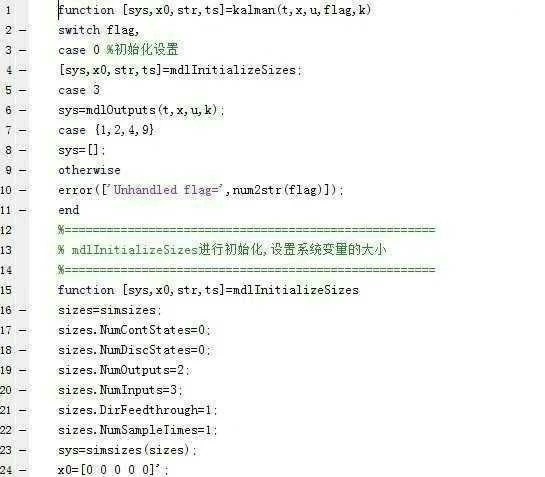

采用m脚本编写EKF算法，以下是EKF算法的核心代码片段及分析：

% EKF初始化
x_hat = [initialSOC; initialInternalState]; % 初始状态估计
P = eye(2); % 初始协方差矩阵
Q = [q1 0; 0 q2]; % 过程噪声协方差
R = r; % 测量噪声协方差

for k = 1:length(I)
    % 时间更新
    x_hat_minus = f(x_hat, I(k)); % f为状态转移函数
    A = jacobianF(x_hat, I(k)); % A为状态转移函数的雅可比矩阵
    P_minus = A * P * A' + Q;

    % 测量更新
    y = h(x_hat_minus); % h为测量函数
    C = jacobianH(x_hat_minus); % C为测量函数的雅可比矩阵
    K = P_minus * C' / (C * P_minus * C' + R); % 卡尔曼增益
    x_hat = x_hat_minus + K * (SOC_measured(k) - y); % 更新状态估计
    P = (eye(2) - K * C) * P_minus; % 更新协方差矩阵
end

代码分析

1. 初始化部分：设置了初始状态估计x_hat，包括初始SOC和电池内部状态；初始协方差矩阵P；过程噪声协方差Q和测量噪声协方差R。这些初始值的设定对算法的收敛性和估计精度有重要影响。
2. 时间更新：通过状态转移函数f预测下一个时刻的状态xhatminus，并计算状态转移函数的雅可比矩阵A，用于更新协方差矩阵P_minus。这一步基于系统模型对状态进行预测。
3. 测量更新：利用测量函数h计算预测的测量值y，以及测量函数的雅可比矩阵C。通过卡尔曼增益K将预测值与实际测量值SOCmeasured(k)相结合，更新状态估计xhat和协方差矩阵P。这一步使得算法能够根据实际测量数据对预测结果进行修正。

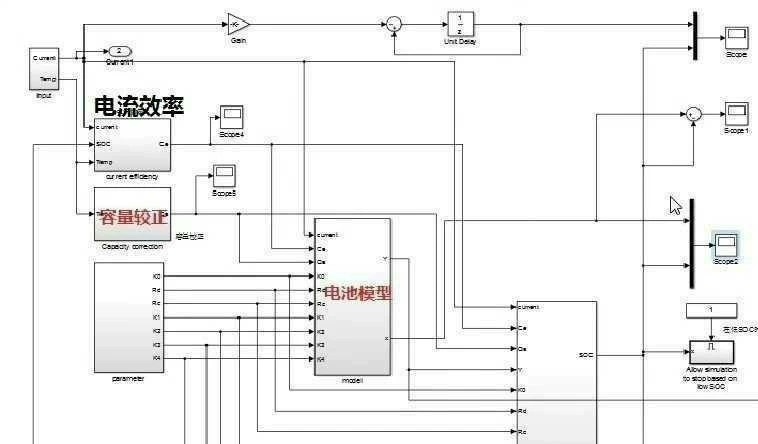

五、在Simulink模型中调用m脚本计算SOC

在Simulink模型中，我们可以使用“MATLAB Function”模块来调用编写好的EKF算法m脚本。将电池模型的输出（如电流、电压等）作为输入传递给“MATLAB Function”模块，在模块内部调用EKF算法计算SOC，并将结果输出。

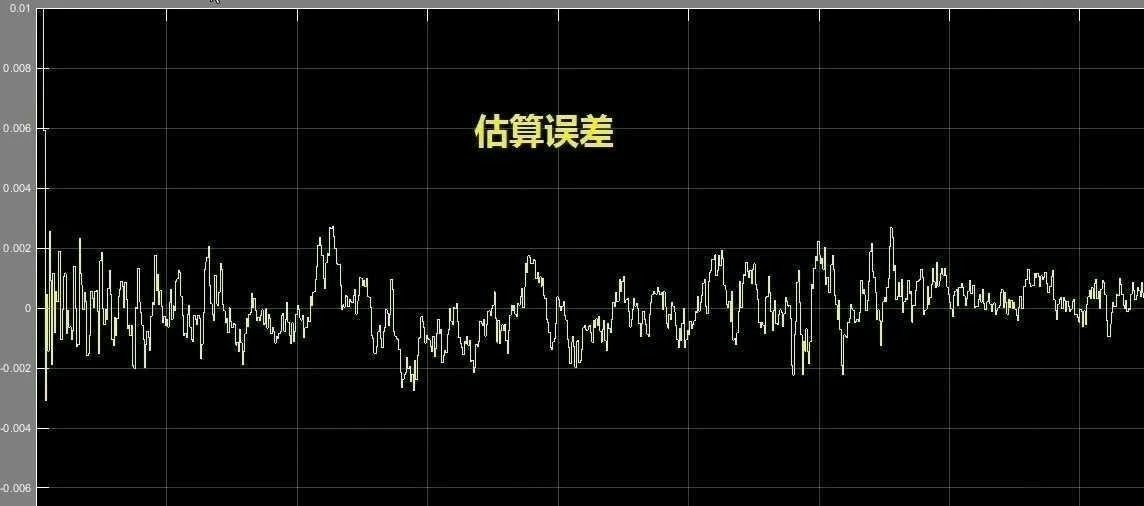

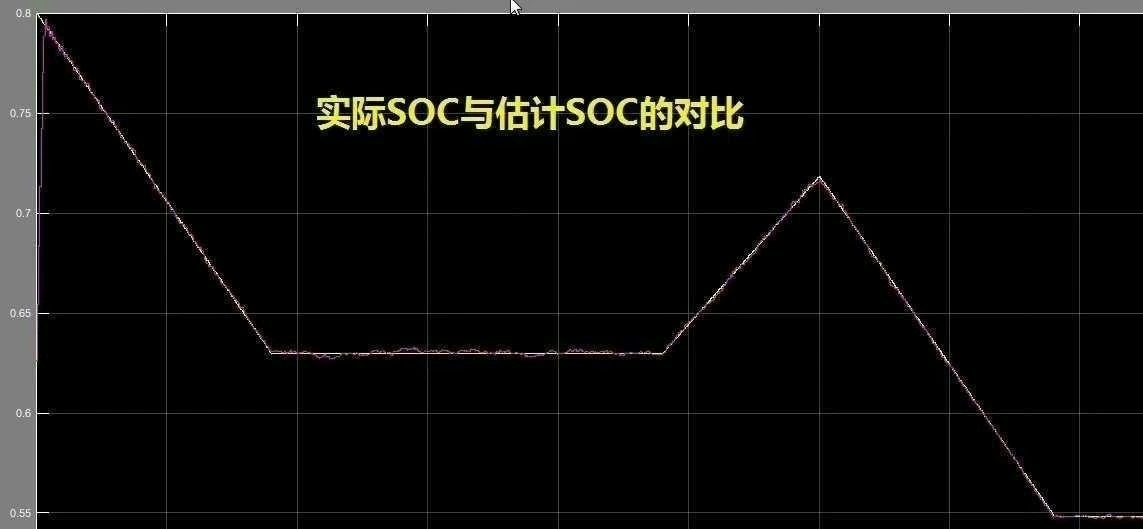

六、仿真结果

通过仿真，我们发现采用上述方法估算的SOC精度很高，最大误差小于0.4%。这表明基于EKF扩展卡尔曼滤波算法的电池SOC估计方法在Simulink环境下能够有效地对电池进行建模，并实现高精度的SOC估计，为电池管理系统的优化提供了有力支持。

综上所述，本文详细介绍了基于EKF扩展卡尔曼滤波算法在Simulink环境下进行电池建模及SOC估计的全过程，从电池模型搭建到算法实现，展示了一套完整的解决方案。
