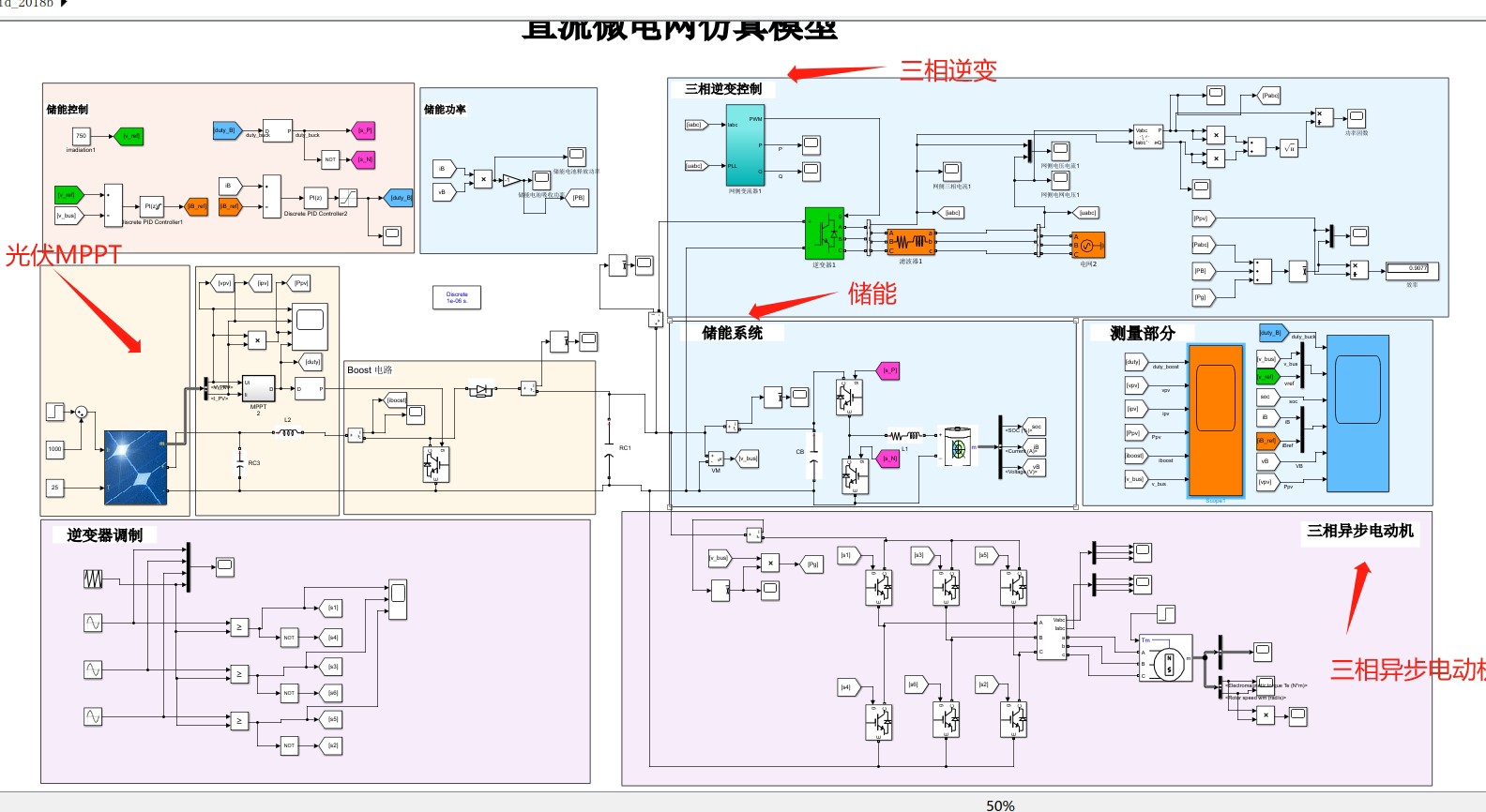

直流微电网仿真模型【含个人笔记＋建模过程】包含光伏＋boost、储能＋双向DCDC、三相并网逆变器＋锁相环、三相逆变＋异步电动机等部分。 光伏发电经过boost升压到直流母线750V 采用电导增量法实现最大功率点跟踪功能 功率输出十分稳定(10kW输出，纹波仅10W) 750V直流母线上配有直流负载 750V直流母线经三相逆变后拖动异步电机 750V直流母线经过双向DCDC接入储能系统 750V直流母线经三相逆变器并入220V电网 逆变器采用锁相环PLL，采用电压矢量idiq解耦控制，并网电流纹波2.49%满足并网要求

最近在搭一个750V直流母线的微电网仿真模型，踩了不少坑也攒了些经验。这系统里光伏要玩MPPT、储能得搞双向DCDC、并网还得伺候锁相环，简直就是电力电子全家桶。直接上干货，说说几个关键模块的实现细节。

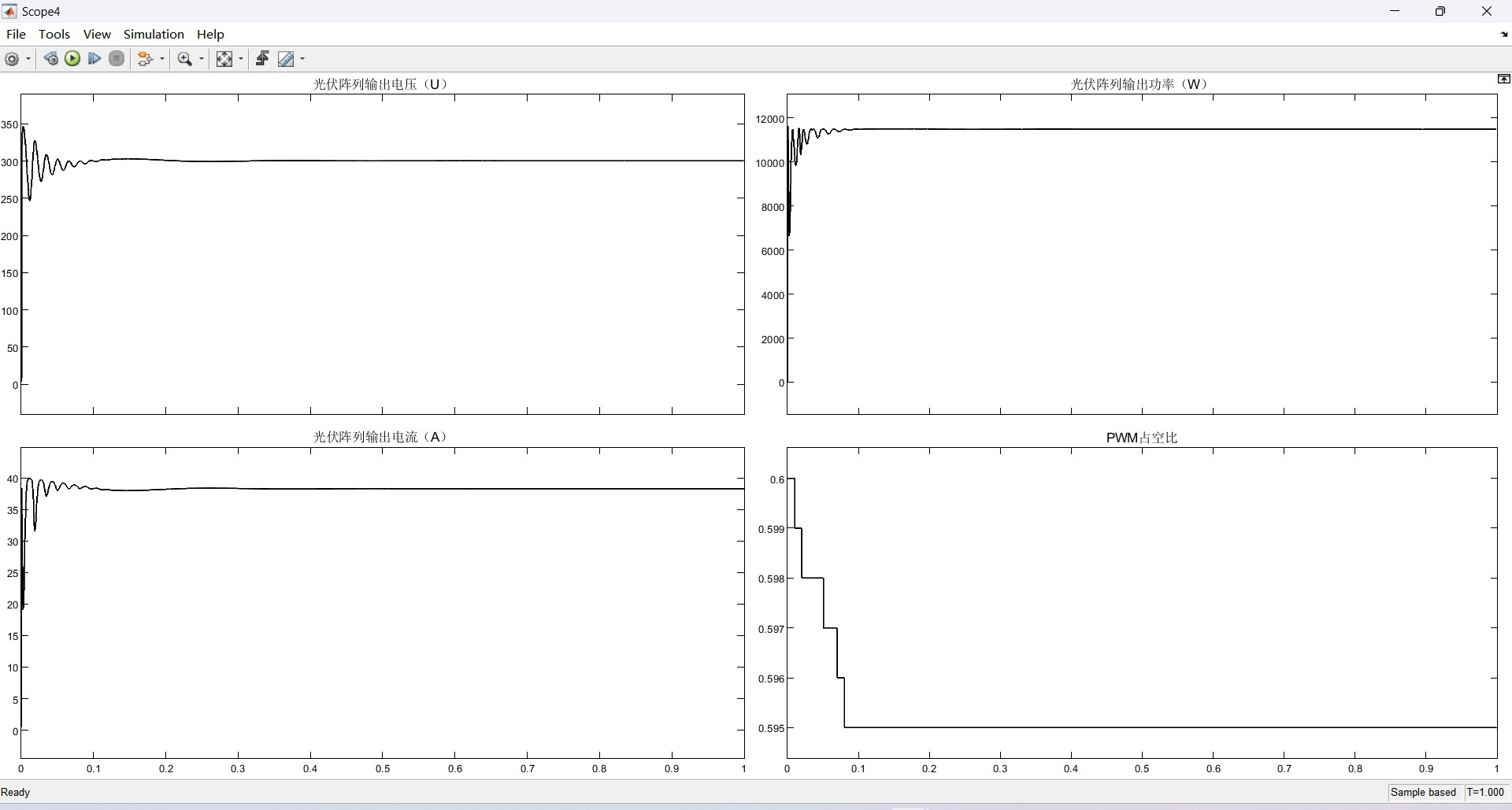

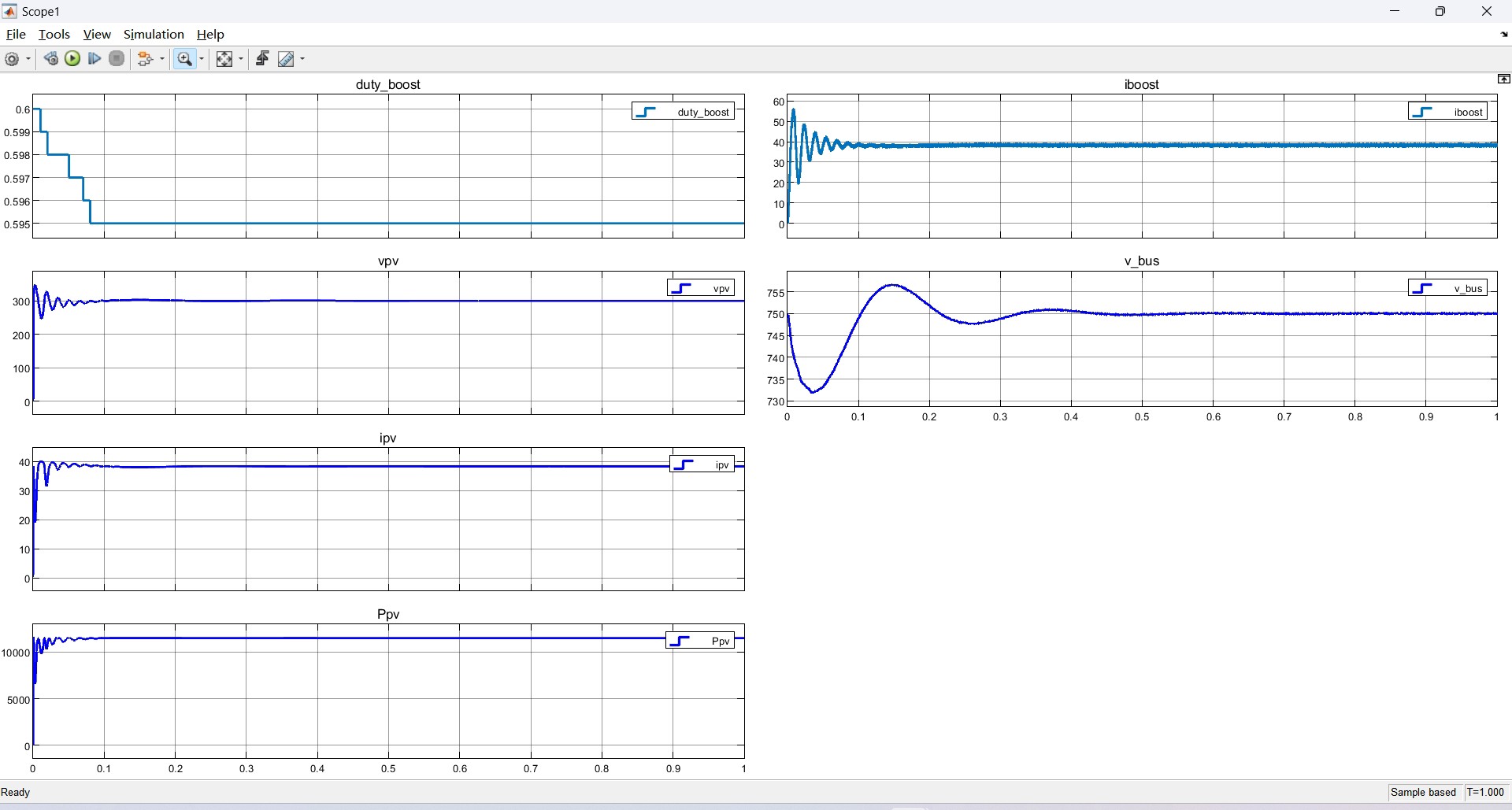

光伏Boost电路：MPPT实战

电导增量法的核心就两个判断条件：dP/dV=0时达到最大功率点。代码里用Simulink的S函数实现，采样周期设了10us：

function [sys,x0,str,ts] = IncCond(t,x,u,flag,T)
    if flag == 0
        sys = [0;1;1;0]; % 初始化
    elseif flag == 3
        V = u(1); I = u(2);
        dV = V - V_old;
        dI = I - I_old;

        if dV ~= 0
            if (dI/dV) > (-I/V)
                Duty = Duty - 0.01; % 步长优化后效果
            else
                Duty = Duty + 0.01;
            end
        end
        sys = Duty;
        V_old = V; I_old = I;
    end

实测步长从0.05降到0.01后纹波从50W压到10W，代价是收敛速度慢了0.2秒。这里有个坑——光照突变时Vold和Iold必须及时清零，否则会出现"功率过冲"现象，系统直接崩给你看。

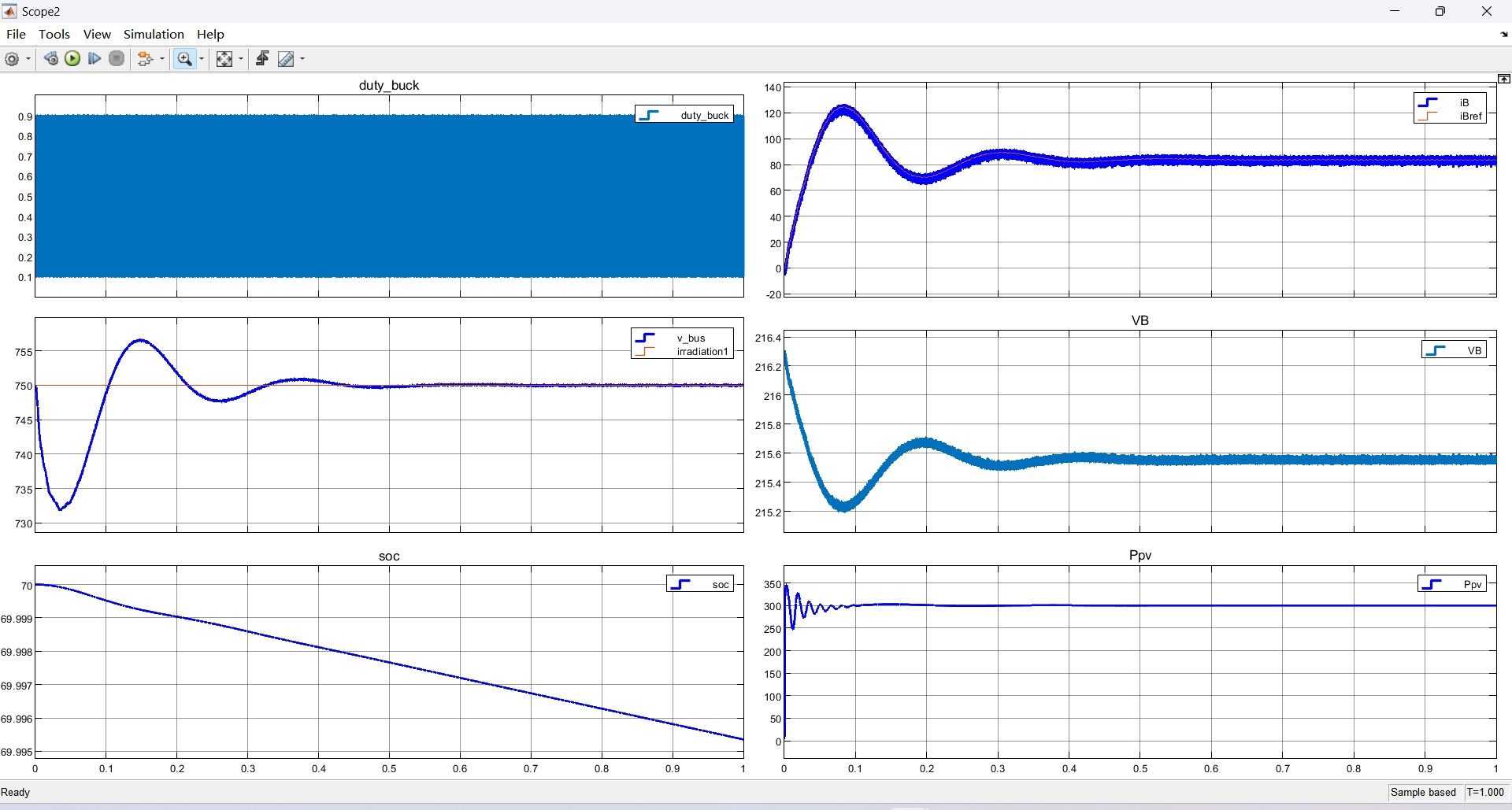

储能双向DCDC：能量搬运工

电池侧电压设计在400V，用同步升降压拓扑。关键在模式切换时的平滑过渡，电流内环的PI参数要分开设置：

% 充电模式参数
Kp_charge = 0.5;
Ki_charge = 100;

% 放电模式参数
Kp_discharge = 0.3;
Ki_discharge = 80;

% 滞环切换逻辑
if V_bus > 755 && mode == 1
    mode = 2; % 切到充电
    reset积分器();
elseif V_bus < 745 && mode == 2
    mode = 1; % 切回放电
    reset积分器();
end

实测切换瞬间会有2-3A的电流尖峰，后来在切换时加入10ms的过渡斜坡才解决。这模块最考验的是电感选型——储能电感饱和电流必须留30%余量，否则大电流时电感值暴跌导致控制失效。

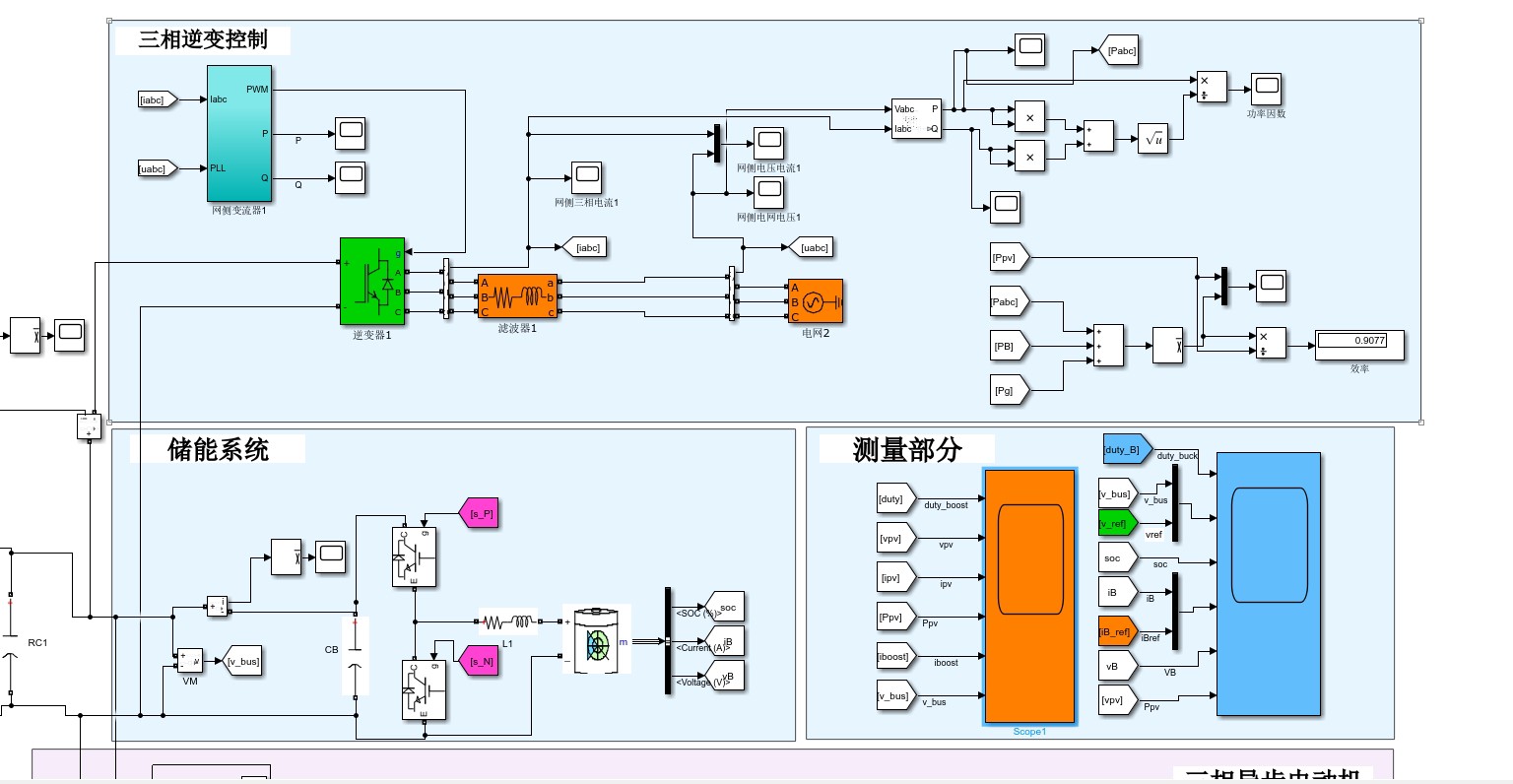

三相并网逆变器：锁相环是爹

锁相环用了二阶广义积分器(SOGI)结构，核心是这个正交信号生成器：

function [alpha, beta] = SOGI(v_grid, w0, Ts)
    persistent x1 x2;
    if isempty(x1)
        x1 = 0; x2 = 0;
    end

    k = 1.414; % 阻尼系数
    A = [1 - k*w0*Ts, -w0*Ts;
         w0*Ts,      1 - k*w0*Ts];

    x_new = A * [x1; x2] + [k*w0*Ts; 0] * v_grid;
    alpha = x_new(1);
    beta = x_new(2);

    x1 = x_new(1);
    x2 = x_new(2);
end

并网电流环用id-iq解耦，重点在交叉耦合项补偿。调试时发现q轴电流总有0.5A静差，后来发现是Park变换的theta角没和锁相环同步导致的相位错位。

异步电机拖动：V/f控制的坑

电机额定功率7.5kW，但启动时直流母线电压会被拉到730V。解决方案是修改V/f曲线，在低频段手动抬压：

f_base = 50; % 基频
V_base = 220*sqrt(3); % 线电压幅值

if f < 30
    V_out = V_base * (f/f_base) + 10*(30 - f); % 低频补偿
else
    V_out = V_base * (f/f_base);
end

这么搞完启动电流从120A降到75A，但要注意补偿斜率不能太大，否则会导致磁路饱和。实测在25Hz以下补偿效果明显，但需要配合电流限幅使用。

并网纹波杀手：LCL滤波参数玄学

并网电流纹波卡在2.49%刚好达标，这个数值是调了三天滤波器参数的成果。LCL参数有个经验公式：

L1 = (0.1~0.15)Udc/(2πfswIrip)

L2 = 0.3*L1

直流微电网仿真模型【含个人笔记＋建模过程】包含光伏＋boost、储能＋双向DCDC、三相并网逆变器＋锁相环、三相逆变＋异步电动机等部分。 光伏发电经过boost升压到直流母线750V 采用电导增量法实现最大功率点跟踪功能 功率输出十分稳定(10kW输出，纹波仅10W) 750V直流母线上配有直流负载 750V直流母线经三相逆变后拖动异步电机 750V直流母线经过双向DCDC接入储能系统 750V直流母线经三相逆变器并入220V电网 逆变器采用锁相环PLL，采用电压矢量idiq解耦控制，并网电流纹波2.49%满足并网要求

C = 1/( (2πf_res)^2(L1+L2) )

但实际要根据开关频率微调。我们的23kHz开关频率对应L1=2.5mH，C=15uF时谐振峰在1.8kHz，正好用陷波器干掉。这里有个骚操作——在电容支路串了0.5Ω阻尼电阻，虽然增加了0.3%损耗，但省了有源阻尼电路。

整个系统跑下来最魔幻的是750V母线电压——高到能看见PCB上的爬电痕迹，低到带不动异步电机启动。后来在母线电容上并了六个470uF的电解电容才稳住，代价是上电瞬间的浪涌电流得用预充电电路慢慢喂。
