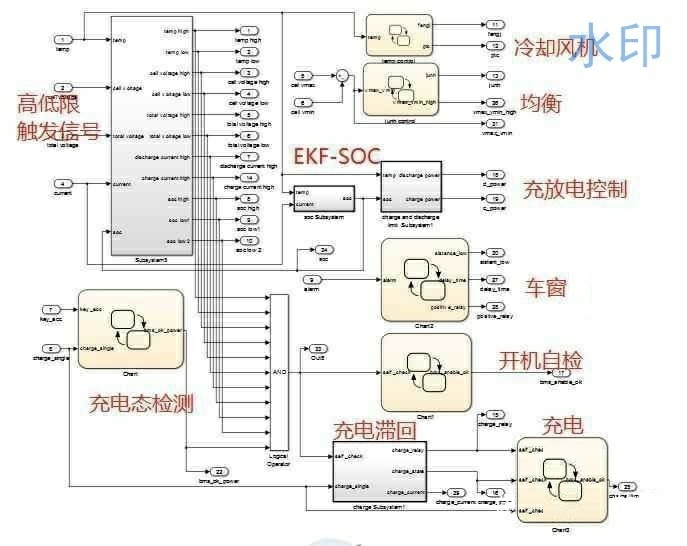

BMSmatlab仿真模型 BMS仿真，电池管理系统，整个BMS的matlab仿真模型。 包含限位，EKF-SOC，均衡，充点电控制，冷却风机，充电控制，开机自检功能

在电动汽车和各类储能系统中，电池管理系统（BMS）起着至关重要的作用。它就像电池组的智能管家，全方位监控和管理电池的各项状态，确保电池安全、高效地运行。今天咱们就来深入聊聊 BMS 的 Matlab 仿真模型，看看这个模型是如何集成多种关键功能的。

限位功能

限位功能是 BMS 保障电池安全运行的基础防线。简单来说，就是给电池的各项参数设定合理的上下限，一旦参数超出范围，BMS 就得及时采取措施。

在 Matlab 中，我们可以这样简单实现电压限位功能的代码示例：

% 假设获取到的电池电压值
battery_voltage = 3.5;
% 设定的最低电压限制
min_voltage_limit = 3.0;
% 设定的最高电压限制
max_voltage_limit = 4.2;

if battery_voltage < min_voltage_limit
    disp('电池电压过低，需采取措施');
elseif battery_voltage > max_voltage_limit
    disp('电池电压过高，需采取措施');
else
    disp('电池电压正常');
end

这段代码很直观，通过比较获取到的电池电压值与设定的上下限，来判断电池电压是否处于安全范围，并给出相应提示。在实际的 BMS 系统中，这个提示可能会触发切断充电或放电电路等操作。

EKF - SOC（扩展卡尔曼滤波 - 荷电状态）

SOC 估计是 BMS 的核心任务之一，它反映了电池当前剩余电量，就像汽车的油表一样重要。扩展卡尔曼滤波（EKF）是一种常用且有效的 SOC 估计方法。

EKF 的基本原理是利用系统的状态方程和观测方程，不断地对状态进行预测和修正。在 Matlab 中实现 EKF - SOC 估计的代码相对复杂一些，这里先给出一个简化的概念性代码框架：

% 初始化参数
A = [1 0; 0 1]; % 状态转移矩阵
C = [1 0]; % 观测矩阵
Q = [0.01 0; 0 0.01]; % 过程噪声协方差
R = 0.1; % 观测噪声协方差
x_hat = [0; 0]; % 初始状态估计
P = [1 0; 0 1]; % 初始估计协方差

% 假设获取到的观测值
z = 1.5;

% 预测步骤
x_hat_minus = A * x_hat;
P_minus = A * P * A' + Q;

% 更新步骤
K = P_minus * C' / (C * P_minus * C' + R);
x_hat = x_hat_minus + K * (z - C * x_hat_minus);
P = (eye(2) - K * C) * P_minus;

soc_estimate = x_hat(1);

这段代码里，我们先初始化了状态转移矩阵、观测矩阵、噪声协方差等关键参数。然后通过预测和更新两个步骤，根据观测值不断修正 SOC 的估计值。实际应用中，状态方程和观测方程需要根据电池的具体特性进行精确建模。

均衡功能

电池组中的各个电池单体由于制造工艺等原因，在充放电过程中会出现不一致性。均衡功能就是为了解决这个问题，让各个电池单体尽可能保持一致的电量状态。

在 Matlab 中，可以用以下简单代码示例来模拟一种被动均衡的思路：

% 假设电池单体数量
num_cells = 5;
% 每个电池单体的电量
cell_soc = [0.8, 0.75, 0.85, 0.78, 0.82];
% 设定的均衡阈值
balance_threshold = 0.03;

max_soc = max(cell_soc);
min_soc = min(cell_soc);

if (max_soc - min_soc) > balance_threshold
    for i = 1:num_cells
        if cell_soc(i) == max_soc
            % 消耗电量，这里简单模拟为减少一个小值
            cell_soc(i) = cell_soc(i) - 0.01;
        end
    end
end

这段代码先找出电池单体中的最大和最小 SOC 值，然后判断它们的差值是否超过均衡阈值。如果超过，就对电量最高的电池单体进行放电操作，以实现一定程度的均衡。当然，实际的均衡算法可能更复杂，比如主动均衡技术等。

充放电控制

充放电控制是 BMS 确保电池合理充放电的关键功能。它需要根据电池的 SOC、温度、电压等多种因素来调整充放电电流和电压。

BMSmatlab仿真模型 BMS仿真，电池管理系统，整个BMS的matlab仿真模型。 包含限位，EKF-SOC，均衡，充点电控制，冷却风机，充电控制，开机自检功能

以下是一个简单的充电控制代码示例：

% 假设获取到的电池 SOC
soc = 0.4;
% 最大充电电流
max_charge_current = 10;
% 设定的 SOC 阈值，当 SOC 低于此值开始充电
charge_start_soc = 0.3;

if soc < charge_start_soc
    charge_current = max_charge_current;
else
    charge_current = 0;
end

这段代码根据电池当前 SOC 与设定的充电起始 SOC 阈值比较，来决定是否进行充电以及充电电流大小。在实际应用中，还需要考虑更多因素，如电池温度对充电的影响等。

冷却风机控制

电池在充放电过程中会产生热量，如果温度过高，不仅会影响电池性能，还可能引发安全问题。冷却风机控制就是根据电池温度来调节风机的转速，以维持合适的电池温度。

下面是一个简单的冷却风机控制代码示例：

% 假设获取到的电池温度
battery_temperature = 40;
% 设定的低温阈值
low_temp_threshold = 30;
% 设定的高温阈值
high_temp_threshold = 45;

if battery_temperature < low_temp_threshold
    fan_speed = 0; % 风机停止
elseif battery_temperature > high_temp_threshold
    fan_speed = 100; % 风机全速运转
else
    % 根据温度线性调节风机转速
    fan_speed = (battery_temperature - low_temp_threshold) / (high_temp_threshold - low_temp_threshold) * 100;
end

这段代码通过比较电池温度与设定的高低温阈值，来决定风机的转速。当温度较低时，风机停止；温度过高时，风机全速运转；在中间温度范围，则根据温度线性调节风机转速。

开机自检功能

开机自检功能是 BMS 在启动时对自身各个模块进行检查，确保系统能正常工作。

可以用以下代码简单模拟开机自检过程：

% 假设各个功能模块的状态变量，1 表示正常，0 表示异常
limit_status = 1;
ekf_status = 1;
balance_status = 1;
charge_discharge_status = 1;
fan_status = 1;

if limit_status && ekf_status && balance_status && charge_discharge_status && fan_status
    disp('BMS 开机自检通过，系统正常运行');
else
    disp('BMS 开机自检发现异常，请检查');
end

这段代码通过检查各个功能模块对应的状态变量，来判断 BMS 是否能正常启动。在实际系统中，这些状态变量是通过对各个模块进行实际检测得到的。

通过以上对 BMS 的 Matlab 仿真模型中各个关键功能的介绍和代码示例，相信大家对 BMS 的工作原理和实现方式有了更深入的理解。当然，实际的 BMS 系统要复杂得多，需要根据不同的电池类型和应用场景进行精细的优化和调整。希望这篇博文能为大家在 BMS 研究和开发的道路上提供一些有益的参考。
