选区激光熔化（SLM）与电子束选区熔化（EBM）的模拟

选区激光熔化（SLM）和电子束选区熔化（EBM）是两种常见的增材制造技术，它们的核心原理是通过高能束流（激光或电子束）将金属粉末逐层熔化，最终形成复杂的三维结构。然而，这两种技术在实际应用中都面临着一个共同的挑战：如何精确控制热源的分布和热影响区，以避免缺陷的产生。

在实际生产中，通过实验手段优化工艺参数成本高、周期长，因此数值模拟成为了研究热源分布和熔化过程的重要手段。Ansys Fluent作为一款功能强大的计算流体动力学（CFD）软件，在热源模拟中发挥着重要作用。

热源模拟的核心：高斯热源模型

在模拟SLM和EBM过程中，热源的分布通常可以用高斯函数来描述。高斯函数能够很好地模拟热源的空间分布特性，其数学表达式为：

$$

q(x, y, z) = q_0 \exp\left(-\frac{x^2 + y^2 + z^2}{2\sigma^2}\right)

SLM 增材制造 ansys fluent模拟 选区激光熔化，电子束选区熔化的模拟过程 模拟圆柱高斯热源过程

$$

其中，$q_0$ 是热源的峰值强度，$\sigma$ 是热源的半宽度，决定了热源的扩散范围。

在Ansys Fluent中，我们可以利用UDF（用户自定义函数）来实现高斯热源的定义。下面是一个简单的UDF示例：

#include "udf.h"

DEFINE_PROFILE(gaussian_heat_source, thread, position)
{
    real x = position[0];
    real y = position[1];
    real z = position[2];

    real q0 = 1000.0;  // 热源峰值强度
    real sigma = 0.001;  // 热源半宽度

    real q = q0 * exp(-(x*x + y*y + z*z)/(2*sigma*sigma));

    return q;
}

这段代码定义了一个三维高斯热源，用户可以根据实际需求调整$q_0$和$\sigma$的值。

模拟过程中的注意事项

在进行热源模拟时，有几个关键点需要特别注意：

1. 网格划分：由于高斯热源的强度在空间上变化剧烈，因此需要对热源区域进行精细的网格划分，以确保计算的准确性。

1. 边界条件：在实际模拟中，需要合理设置工件的边界条件。例如，底板通常设置为绝热边界条件，而环境则可以设置为对流或辐射边界条件。

1. 材料属性：材料的热导率、比热容和密度等参数对模拟结果影响很大，因此需要准确获取这些参数。

一个简单的模拟案例

假设我们正在模拟一个SLM过程，其中激光束的高斯参数为$q_0 = 1000 \, \text{W/mm}^3$，$\sigma = 0.001 \, \text{mm}$。我们可以将上述UDF加载到Ansys Fluent中，并进行以下设置：

1. 选择求解器：选择合适的求解器（如稳态或瞬态求解器）。
2. 定义材料属性：输入材料的热导率、比热容和密度。
3. 设置热源：在“Sources”面板中选择UDF热源。
4. 定义边界条件：设置底板为绝热边界，环境为对流边界。
5. 网格划分：对热源区域进行精细网格划分。

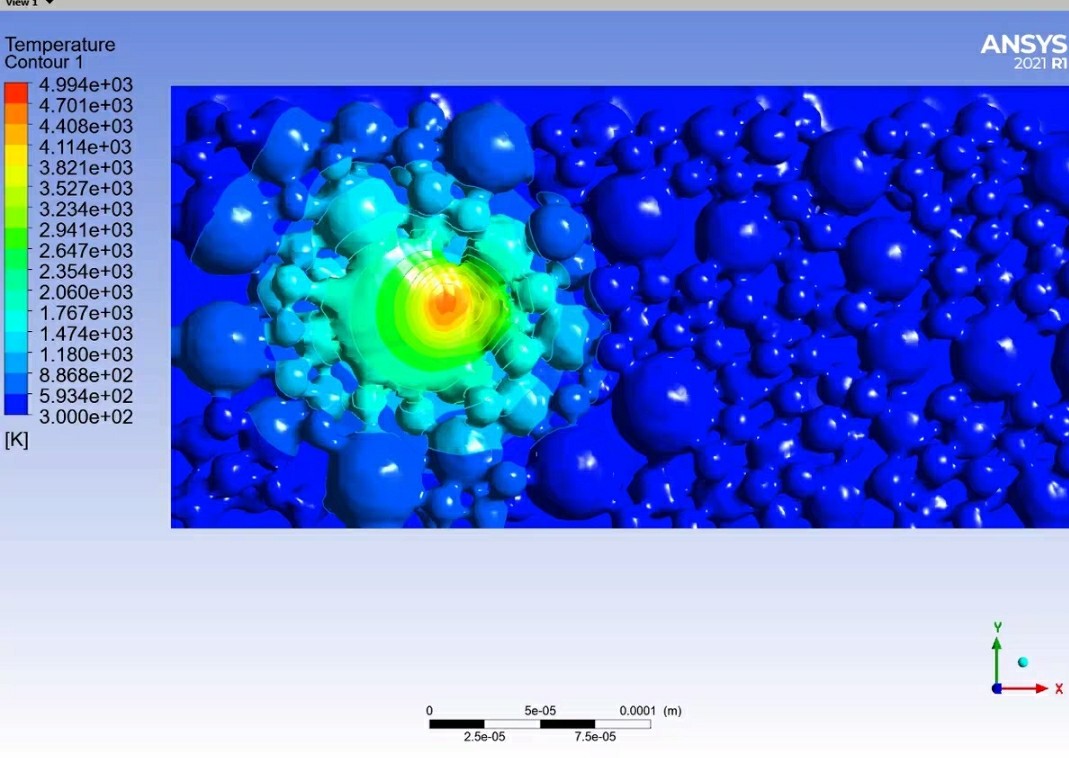

运行模拟后，我们可以得到温度场的分布图，如下所示：

# 这是一个简单的后处理脚本，用于绘制温度场
import numpy as np
import matplotlib.pyplot as plt

# 读取温度数据
x, y, T = np.loadtxt('temperature_data.txt', unpack=True)

# 绘制等高线图
plt.contourf(x, y, T, levels=20, cmap='hot')
plt.colorbar(label='Temperature (°C)')
plt.xlabel('X (mm)')
plt.ylabel('Y (mm)')
plt.title('Temperature Field in SLM Process')
plt.show()

总结

通过数值模拟，我们可以深入理解SLM和EBM过程中的热源分布和熔化行为，从而优化工艺参数，提高成形件的质量。高斯热源模型在模拟中起到了关键作用，而Ansys Fluent的强大功能则为我们提供了实现这一目标的工具。

希望这篇博文能够帮助你更好地理解增材制造中的热源模拟过程！
