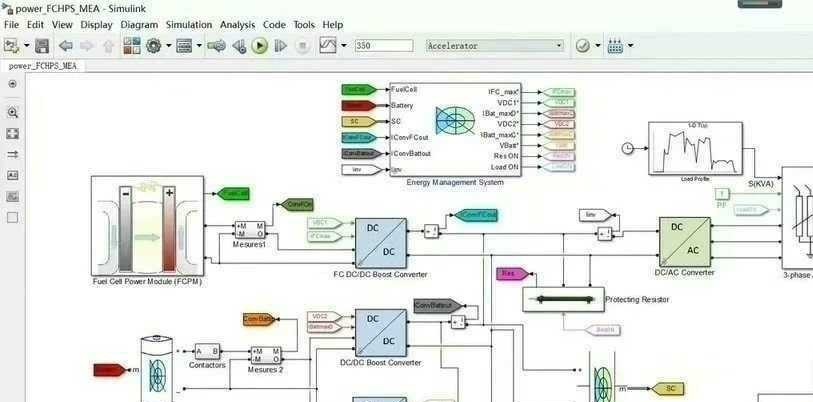

燃料电池电池超级电容复合能量管理策略simulink仿真模型 燃料电池/电池/超级电容复合能量管理策略 1、传统PI； 2、等效燃油（氢）耗最低（ECMS）； 3、等效能耗最低（EEMS）； 4、分频解耦。 适用于混合储能能量管理方向，城轨交通，电动汽车，微电网方向等

在当今能源转型的浪潮下，混合储能系统在多个领域如城轨交通、电动汽车以及微电网等有着举足轻重的地位。而燃料电池/电池/超级电容复合能量管理策略更是优化这些系统能源利用的关键。今天咱们就来唠唠基于Simulink的这几种能量管理策略仿真模型。

传统PI策略

传统PI控制算是控制领域的元老级选手了，简单且实用。在燃料电池/电池/超级电容复合系统里，它通过对系统的误差信号进行比例（P）和积分（I）运算，来调节各储能元件的输出功率。

咱们来看看简单的Matlab代码示例（Simulink搭建思路类似）：

% 设定参数
Kp = 0.5; % 比例系数
Ki = 0.1; % 积分系数
dt = 0.01; % 时间步长
time = 0:dt:10; % 仿真时间范围
error = zeros(size(time));
integral = 0;
output = zeros(size(time));

for i = 2:length(time)
    % 假设这里有一个简单的功率误差计算
    error(i) = 0.5 - 0.4; % 实际值与目标值的功率误差
    integral = integral + error(i)*dt;
    output(i) = Kp*error(i) + Ki*integral;
end

在这段代码里，Kp 和 Ki 是我们根据系统特性调整的参数。error 计算的是目标功率和实际功率的差值，通过比例和积分环节的运算，得到控制输出 output，进而调节储能元件功率。在Simulink里，我们可以用相应的模块搭建起PI控制结构，输入功率误差信号，经过PI模块输出控制信号。它的优点是结构简单，容易实现，但缺点也明显，对复杂系统的适应性欠佳，鲁棒性不够强。

等效燃油（氢）耗最低（ECMS）策略

ECMS策略的核心思想是让系统运行过程中等效燃油（氢）耗达到最低。它把燃料电池、电池和超级电容的能量消耗统一等效成燃油（氢）耗来进行优化。

在Simulink仿真模型搭建中，我们需要建立各个储能元件的能量消耗模型，并且要考虑它们之间的动态协调。代码实现上，大致思路如下：

% 定义各储能元件的参数
fc_efficiency = 0.5; % 燃料电池效率
batt_efficiency = 0.9; % 电池充放电效率
sc_efficiency = 0.95; % 超级电容充放电效率
fuel_cost = 5; % 单位燃油（氢）成本

% 功率需求序列
power_demand = [10 20 15 25]; % 假设不同时刻的功率需求

total_cost = 0;
for i = 1:length(power_demand)
    % 这里简单假设功率分配
    fc_power = power_demand(i)*0.6;
    batt_power = power_demand(i)*0.3;
    sc_power = power_demand(i)*0.1;

    fc_cost = fc_power/fc_efficiency*fuel_cost;
    batt_cost = batt_power/batt_efficiency*fuel_cost;
    sc_cost = sc_power/sc_efficiency*fuel_cost;

    total_cost = total_cost + fc_cost + batt_cost + sc_cost;
end

这段代码模拟了根据功率需求分配功率到各储能元件，并计算等效燃油（氢）耗成本的过程。通过不断优化功率分配比例，使得总的等效成本最低。此策略能有效降低能源消耗成本，但依赖于准确的模型参数和对未来功率需求的预测。

等效能耗最低（EEMS）策略

EEMS和ECMS有点类似，也是追求能耗最低，不过它是将不同储能元件的能耗进行等效。比如把电池和超级电容的电能消耗等效为与燃料电池消耗同等标准来统一衡量。

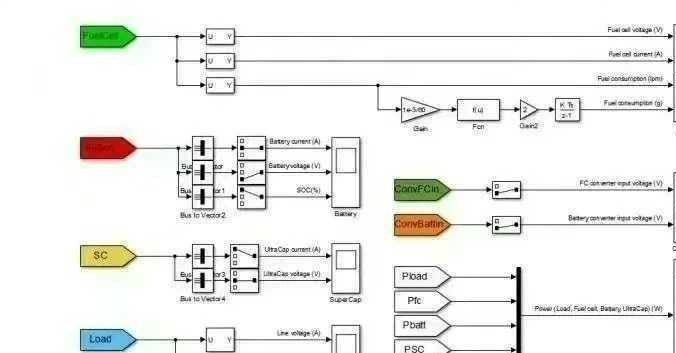

燃料电池电池超级电容复合能量管理策略simulink仿真模型 燃料电池/电池/超级电容复合能量管理策略 1、传统PI； 2、等效燃油（氢）耗最低（ECMS）； 3、等效能耗最低（EEMS）； 4、分频解耦。 适用于混合储能能量管理方向，城轨交通，电动汽车，微电网方向等

在Simulink中，我们要对各个储能元件的等效能耗模型进行精确建模。代码示例如下：

% 定义等效系数
fc_equiv_coeff = 1;
batt_equiv_coeff = 0.8;
sc_equiv_coeff = 0.9;

% 假设功率输出
fc_output = 20;
batt_output = 15;
sc_output = 10;

equiv_energy = fc_output*fc_equiv_coeff + batt_output*batt_equiv_coeff + sc_output*sc_equiv_coeff;

这里通过等效系数把不同储能元件的功率输出转化为等效能耗，在整个系统运行过程中，寻找使等效能耗最低的功率分配方案。该策略能在一定程度上兼顾系统效率和不同储能元件的特性，但等效系数的确定是个技术活，需要大量实验和分析。

分频解耦策略

分频解耦策略则另辟蹊径，它根据不同储能元件的功率响应特性和系统功率需求的频率特性，将功率需求进行分频处理。比如低频功率需求由燃料电池和电池承担，高频功率需求由超级电容承担。

在Simulink里，可以通过滤波器模块对功率需求信号进行分频。代码实现上可以利用信号处理函数来模拟分频过程：

% 假设功率需求信号
power_signal = sin(0.5*[1:1000]) + 0.5*sin(5*[1:1000]);

% 低通滤波器参数
fc_low = 1; % 截止频率
[b_low, a_low] = butter(4, fc_low/(0.5*100)); % 设计4阶低通滤波器
low_power = filter(b_low, a_low, power_signal);

% 高通滤波器参数
fc_high = 3; % 截止频率
[b_high, a_high] = butter(4, fc_high/(0.5*100), 'high'); % 设计4阶高通滤波器
high_power = filter(b_high, a_high, power_signal);

这段代码利用Matlab的滤波器设计函数对功率信号进行了高低频分离，模拟了分频解耦的过程。这样各储能元件能各司其职，发挥自身优势，提高系统整体性能，但对滤波器设计和参数调整要求较高。

燃料电池/电池/超级电容复合能量管理策略的Simulink仿真为我们研究这些复杂系统提供了有力工具，每种策略都有其独特的优缺点和适用场景，在实际应用中需要根据具体需求进行选择和优化。
