步进电机的矢量控制:分类控制和预测控制器 采用传统PI控制、无差拍预测控制器和有限控制集模型预测控制（FCS-MPC）的两相永磁同步电机（又名步进电机）的矢量控制。 该项目分为不同的部分： -建模：ab参考系中的标准状态空间方程 -矢量控制：扇区变换和磁场定向控制（FOC） -电压基准生成：空间矢量调制和SPWM -PI控制：传统策略 -Deadbeat控制：最简单的“预测”控制 -模型预测控制：使用有限的控制动作集（FCS-MPC） 使用Matlab和Simulink进行建模和仿真 预测控制器能够在仿真中获得非常好的动态响应，比传统的PI控制要好得多。 然而，必须注意确保其稳定性，特别是无差拍控制，其性能在很大程度上取决于模型的准确性。 MPC是一个有趣的选择，但由于它的计算量非常大，因此无法实时运行。 最后，FCS-MPC在没有调制的情况下直接作用于电子开关（MOSFET、IGBT），从而大大减少了搜索空间。 这允许算法在更高的频率下运行。

两相永磁同步电机的矢量控制就像在玩一场精密的时间游戏——既要让磁场乖乖听话转向，又要让电流响应得像弹簧一样灵敏。咱们这次直接上硬核操作，拿Matlab/Simulink当试验场，看看传统PI、无差拍预测和FCS-MPC这三种控制器到底谁更会"驯服"步进电机。

先看建模这个地基打得牢不牢。在ab坐标系下搞状态空间方程时，千万别被电感矩阵绕进去。下面这段代码把电机参数打包成结构体，看着像在超市买菜列清单：

motorParams.Lq = 0.025;   // 交轴电感
motorParams.Ld = 0.023;   // 直轴电感
motorParams.Rs = 2.5;     // 定子电阻
motorParams.P = 4;        // 极对数
motorParams.J = 0.001;    // 转动惯量

这些参数要是填错了，仿真结果绝对比过山车还刺激。记得每次改参数后都要重新线性化模型，就像炒菜中途调整火候得重新尝味道。

说到磁场定向控制，扇区判断是躲不开的套路活。下面这个判断逻辑简单粗暴却有效，活像交通警察指挥六路车流：

function sector = getSector(theta)
    angle = mod(theta, 2*pi);
    sector = floor(angle/(pi/3)) + 1;  // 60度一个扇区
end

但别以为分完扇区就完事了，实际调试时遇到过相电流波形像锯齿状的尴尬吗？那八成是扇区切换时的电压矢量没选对。

空间矢量调制（SVPWM）的实现最有意思，下面这段代码把矢量分解玩出了俄罗斯方块的感觉：

function [t1, t2, sector] = svpwm(v_alpha, v_beta, Ts)
    Vdc = 24;  // 直流母线电压
    // 矢量分解...
    sector = determineSector(v_alpha, v_beta);
    // 作用时间计算...
    t1 = sqrt(3)*Ts*(v_beta - v_alpha/sqrt(3))/(2*Vdc);
    t2 = sqrt(3)*Ts*v_alpha/(Vdc*sqrt(3));
    // 过调制处理...
end

仿真时把示波器接在PWM输出端，能看到马鞍形调制波才算入门。但真到硬件实现时，死区时间补偿才是真正的魔鬼细节。

步进电机的矢量控制:分类控制和预测控制器 采用传统PI控制、无差拍预测控制器和有限控制集模型预测控制（FCS-MPC）的两相永磁同步电机（又名步进电机）的矢量控制。 该项目分为不同的部分： -建模：ab参考系中的标准状态空间方程 -矢量控制：扇区变换和磁场定向控制（FOC） -电压基准生成：空间矢量调制和SPWM -PI控制：传统策略 -Deadbeat控制：最简单的“预测”控制 -模型预测控制：使用有限的控制动作集（FCS-MPC） 使用Matlab和Simulink进行建模和仿真 预测控制器能够在仿真中获得非常好的动态响应，比传统的PI控制要好得多。 然而，必须注意确保其稳定性，特别是无差拍控制，其性能在很大程度上取决于模型的准确性。 MPC是一个有趣的选择，但由于它的计算量非常大，因此无法实时运行。 最后，FCS-MPC在没有调制的情况下直接作用于电子开关（MOSFET、IGBT），从而大大减少了搜索空间。 这允许算法在更高的频率下运行。

传统PI控制就像老司机开车——稳当但反应慢。调参时见过这种情况吗？比例增益刚加到0.5，电机就开始哼哧哼哧抖，活像得了帕金森：

[PI控制器模块]
Kp = 0.3; Ki = 5;
AntiWindup = 饱和限幅;

这时候别急着骂PI不行，查查电流环带宽是不是没算对。有个邪门招数：把积分时间常数设为电感/电阻的比值，往往有意想不到的效果。

无差拍预测控制才叫刺激，完全是在玩时间魔术。核心就一句话："下一拍电流必须给我到位！" 代码实现简单得不像预测控制：

function V_ref = deadbeatControl(i_ref, i_meas, L, R, Ts)
    V_ref = (L/Ts)*(i_ref - i_meas) + R*i_meas;
end

但模型参数偏差1%就能让波形亲妈都不认识。试过故意把电感参数设错10%吗？电流响应立马变成抽象派艺术画。

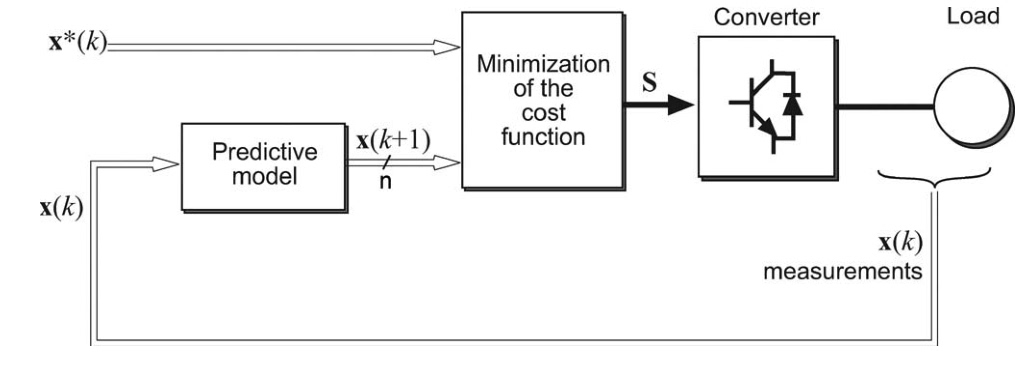

FCS-MPC才是真正的暴力美学，直接怼着开关状态穷举。下面这个预测循环像在翻电子开关的牌子：

for switchState = 1:8   // 两电平逆变器8种状态
    predictCurrent = modelPredict(switchState);
    cost(switchState) = abs(i_ref - predictCurrent)^2;
end
optimalState = find(cost == min(cost));

实测时发现个诡异现象：明明算力足够，但开关频率一上20kHz就卡成PPT。后来发现是没做状态剪枝——相邻周期只允许改变一个桥臂的状态，这才把计算量压下来。

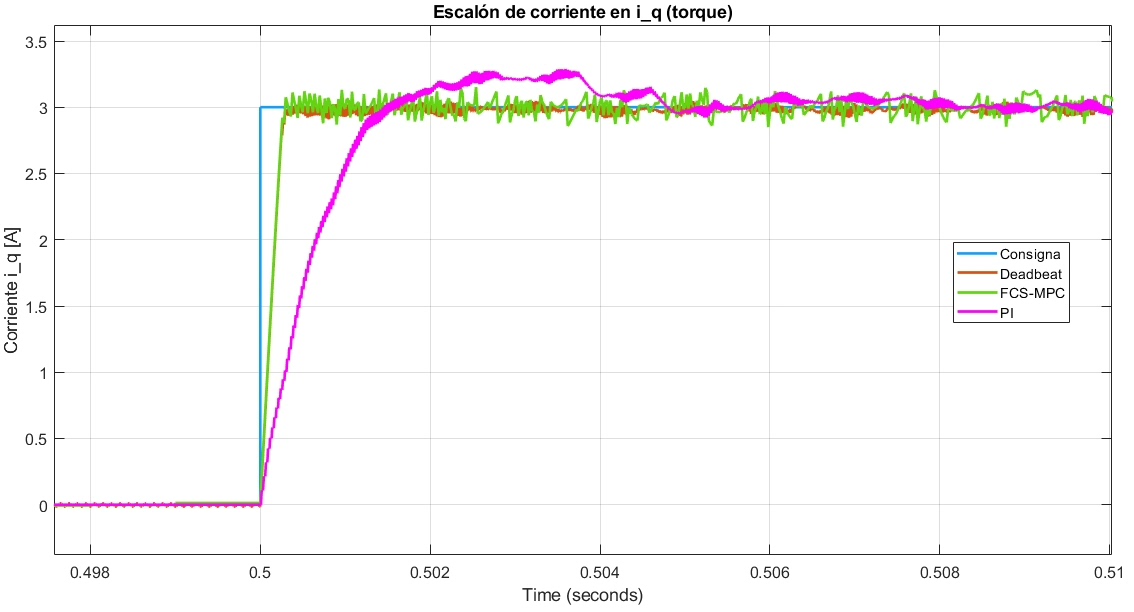

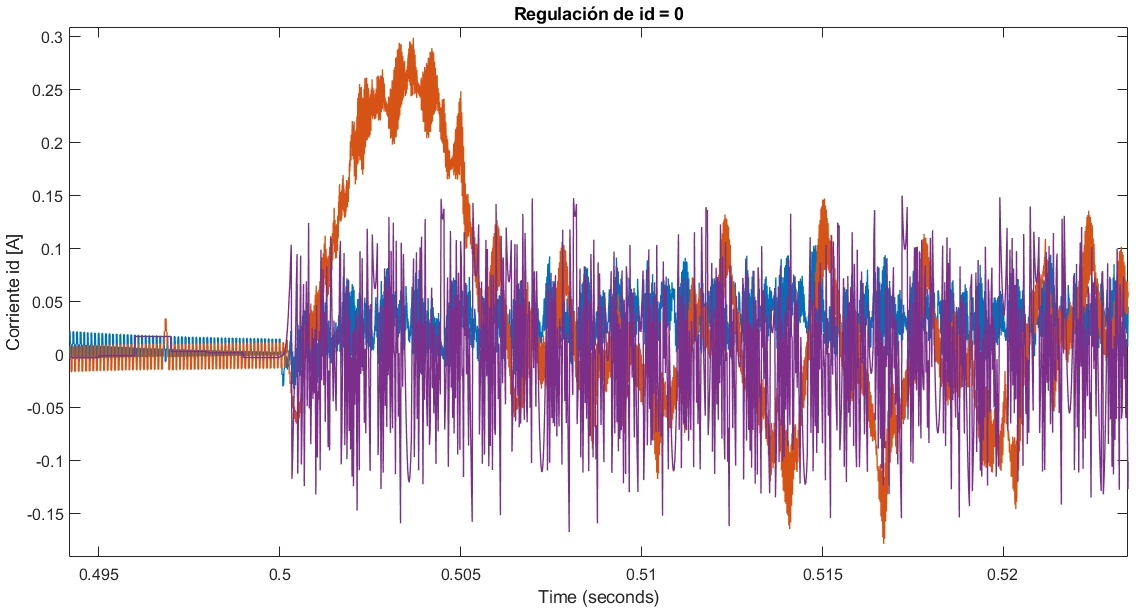

最后放个仿真对比彩蛋：突加载工况下，PI控制的转速跌落像跳水，恢复时间够泡碗面；无差拍控制倒是反应快，但参数失配时振荡得像蹦迪；FCS-MPC全程稳如老狗，就是CPU占用率飙到80%——果然天下没有免费的午餐。下次试试把预测时域扩展到三步，看看会不会把电脑主板烧出香味...
