最近在研究超表面相关内容时，对2014年发表于Nature Communication的“All - dielectric metasurface analogue of electromagnetically induced transparency”一文产生了浓厚兴趣，遂决定尝试复现其中关于近红外全介质硅超表面的研究。

一、原理：近红外EIT共振与电磁诱导透明共振

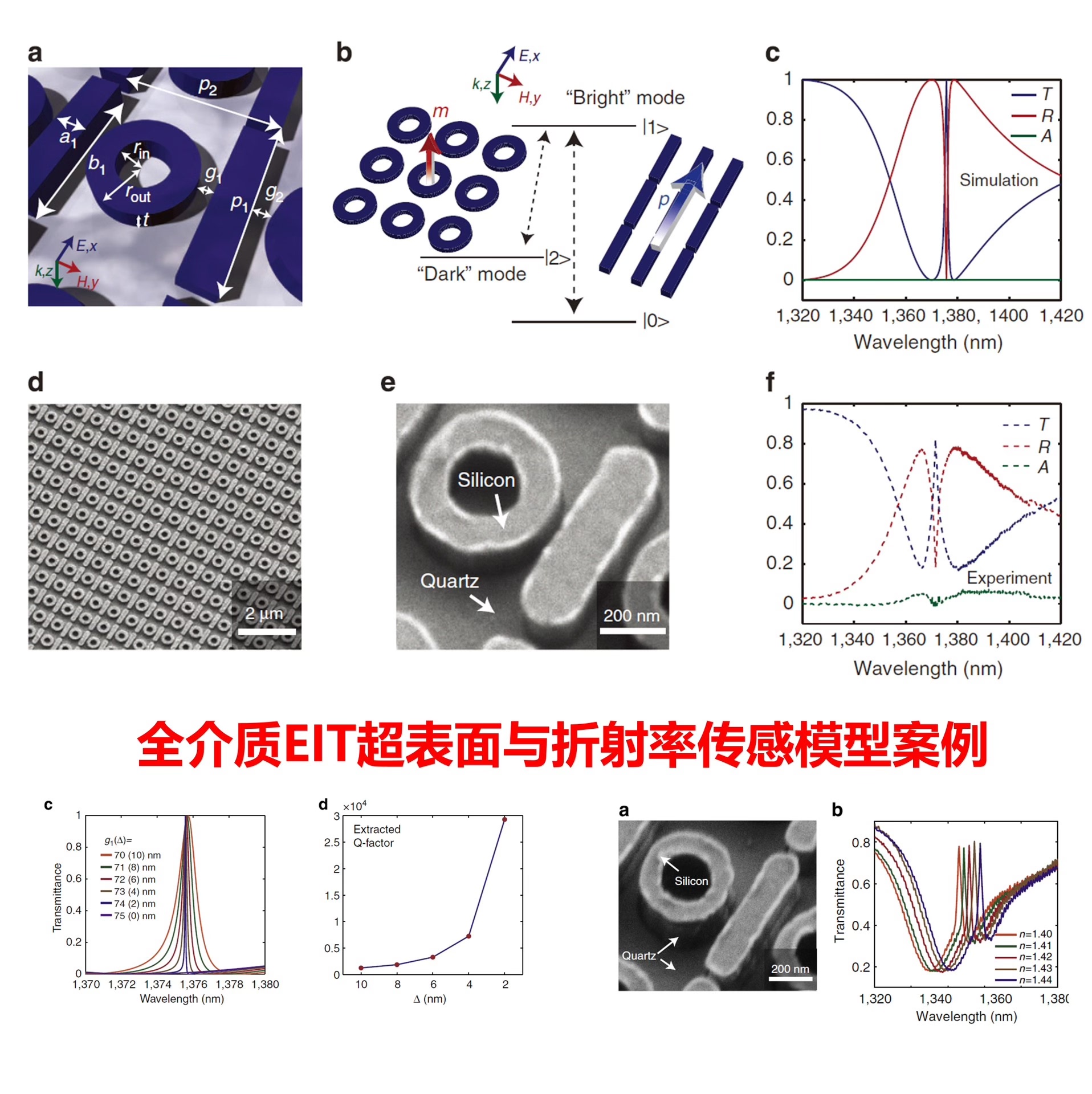

该论文聚焦于近红外全介质硅超表面模型，采用环形和矩形纳米棒结构，通过巧妙地使暗模式与亮模式耦合，实现了EIT（电磁诱导透明）共振效应。通俗来讲，就好像在原本不透明的“屏障”中，通过特定结构设计，打开了一扇透明的“窗口”，在透射谱的中心谷位置出现一个透射峰。这一效应在光传感等领域有着潜在的应用价值。

二、结构尺寸参数与折射率传感

论文定义了结构尺寸参数delta，通过计算透射峰随delta参数的变化，来研究结构对共振峰的影响。同时，不同环境折射率下，EIT共振峰的平移现象被关注，以此实现环境折射率传感。这就好比是给超表面装上了一个“敏感的眼睛”，能够感知周围环境折射率的变化。

三、案例内容与FDTD仿真实现

（一）建模与单元结构仿真

我们利用FDTD（有限时域差分法）来进行建模与单元结构仿真。在FDTD Solutions软件中，搭建硅超表面的模型，设置环形和矩形纳米棒结构参数。以Python为例，虽然FDTD Solutions有自己的脚本语言，但我们可以借助Python来辅助处理一些数据，比如定义结构参数：

delta = 100  # 这里假设先设置一个delta值，实际中可能需要根据扫描需求变化
ring_radius = 200
rectangle_length = 300
rectangle_width = 150

这些参数将被输入到FDTD模型中，来确定超表面的具体形状和尺寸。

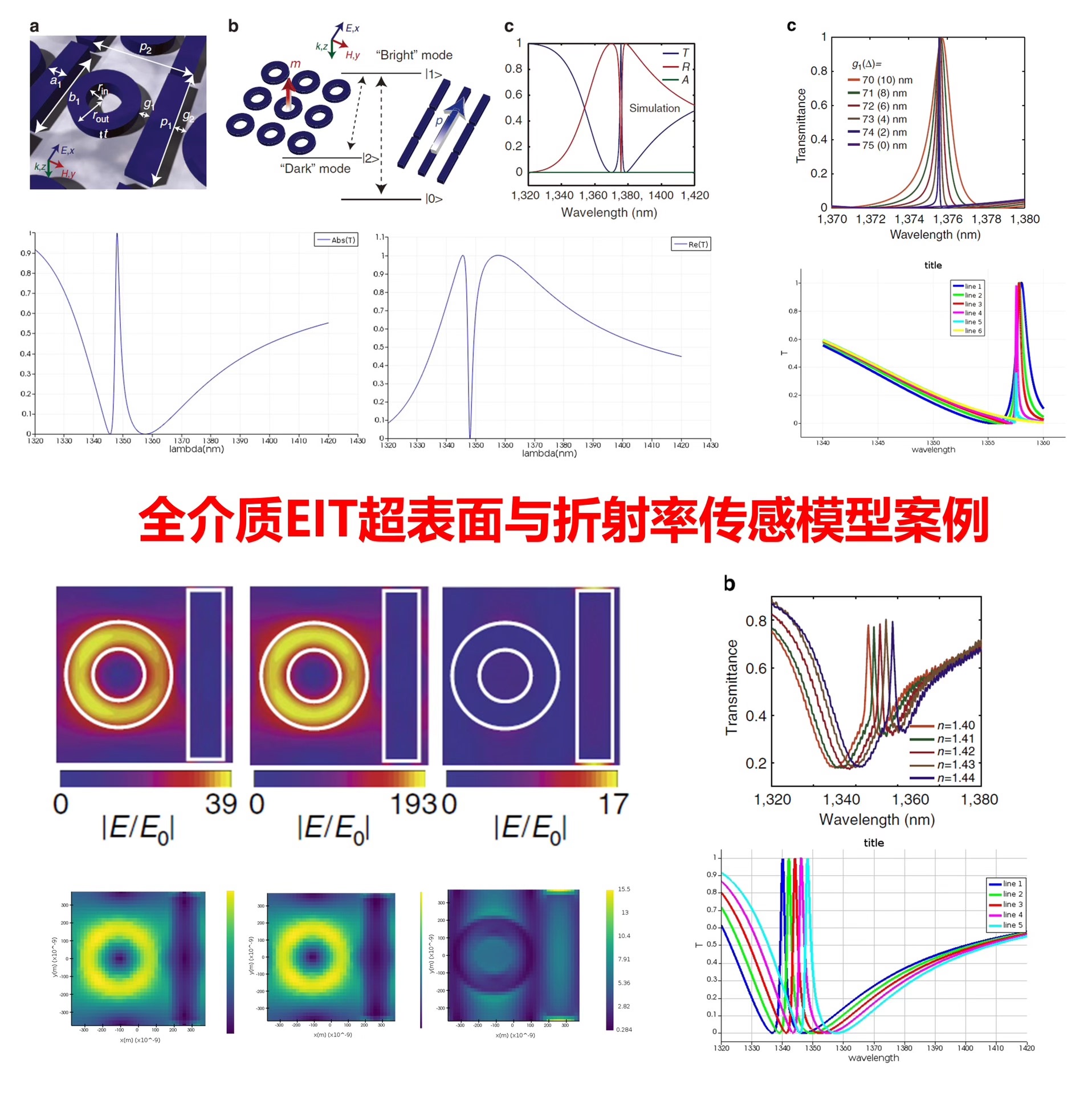

（二）共振电场仿真与局域场增强

为了观察EIT超表面的共振电场仿真以及局域场增强的效果，我们在FDTD模型中设置场监视器。通过仿真结果可以直观看到，在共振时，电场在特定区域增强。以下是FDTD脚本中设置电场监视器的一段示例（简化版）：

% 创建电场监视器
monitor1 = addpower(1,'Ex',[x1,y1,z1;x2,y2,z2]); % 假设设置一个监测区域

这能帮助我们记录共振时电场的分布和强度变化，进而分析局域场增强效果。

（三）透反射谱与共振Q值计算

计算对应的共振峰的透反射谱以及共振Q值是很关键的。共振Q值反映了共振的尖锐程度，与传感器的灵敏度息息相关。以下是一个简单的Python脚本计算共振Q值的思路：

import numpy as np

# 假设已经得到了共振频率f0和半高宽df
f0 = 1.5e14  # 假设的共振频率
df = 1e12  # 假设的半高宽
Q = f0 / df
print(f"共振Q值为: {Q}")

在实际操作中，f0和df的值需要从FDTD仿真得到的透反射谱数据中提取。

（四）参数扫描脚本

1. 透射峰随结构参数变化：为了研究透射峰随结构参数delta的变化，我们编写参数扫描脚本。在FDTD Solutions中，可以通过脚本循环改变delta值，并记录对应的透射谱数据。以下是Python辅助脚本示例：

import csv

delta_values = np.linspace(50, 200, 10)  # 设置一系列delta值
for delta in delta_values:
    # 这里假设通过某种接口将delta值传递到FDTD模型中
    # 运行FDTD仿真
    # 从仿真结果中提取透射峰数据
    transmission_peak = get_transmission_peak()
    with open('delta_transmission.csv', 'a', newline='') as csvfile:
        writer = csv.writer(csvfile)
        writer.writerow([delta, transmission_peak])

1. 共振峰随环境折射率n变化：同样地，对于共振峰随环境折射率n变化的扫描脚本，思路类似。通过改变FDTD模型中的环境折射率参数，记录不同n值下的共振峰位置。

n_values = np.linspace(1.3, 1.5, 5)  # 设置一系列环境折射率值
for n in n_values:
    # 将n值传递到FDTD模型
    # 运行FDTD仿真
    # 提取共振峰位置数据
    resonance_peak_position = get_resonance_peak_position()
    with open('n_resonance.csv', 'a', newline='') as csvfile:
        writer = csv.writer(csvfile)
        writer.writerow([n, resonance_peak_position])

四、案例总结与拓展性

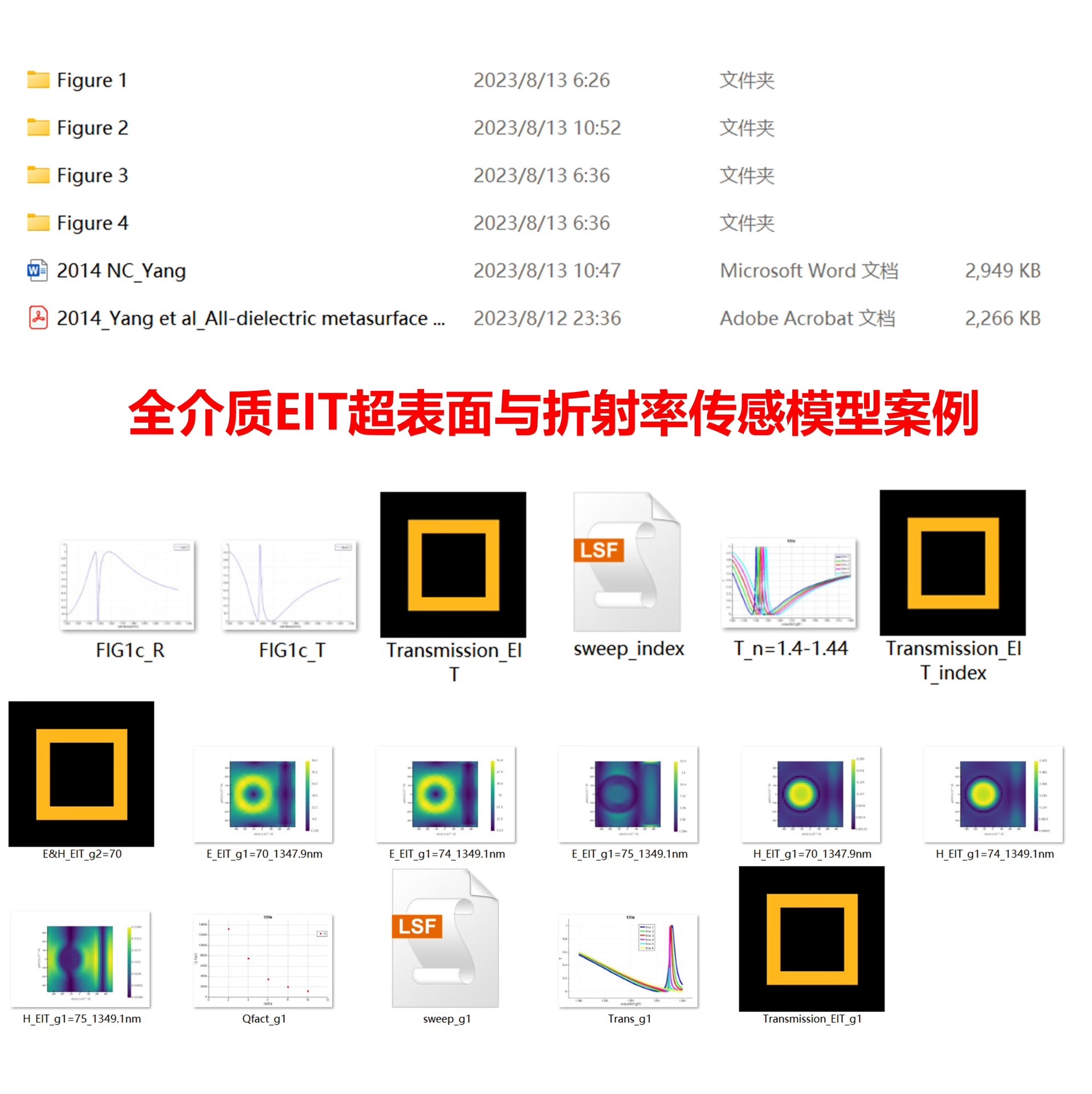

本次案例涵盖了fdtd模型、参数扫描脚本、共振Q值计算脚本、EIT共振时局域场增强的仿真结果、环境折射率传感模型，还贴心地配备了一份word教程。值得一提的是，EIT共振仿真、Q值计算和环境传感模型并非局限于近红外波段，具备可拓展性，能够应用于任意波段。这为后续更多相关研究和实际应用奠定了良好基础，无论是在光学通信还是生物传感领域，都可能发挥重要作用。希望这次复现的分享能给对超表面和EIT效应感兴趣的小伙伴们一些启发。
