深入理解 IMU 标定要解决的“三座大山”

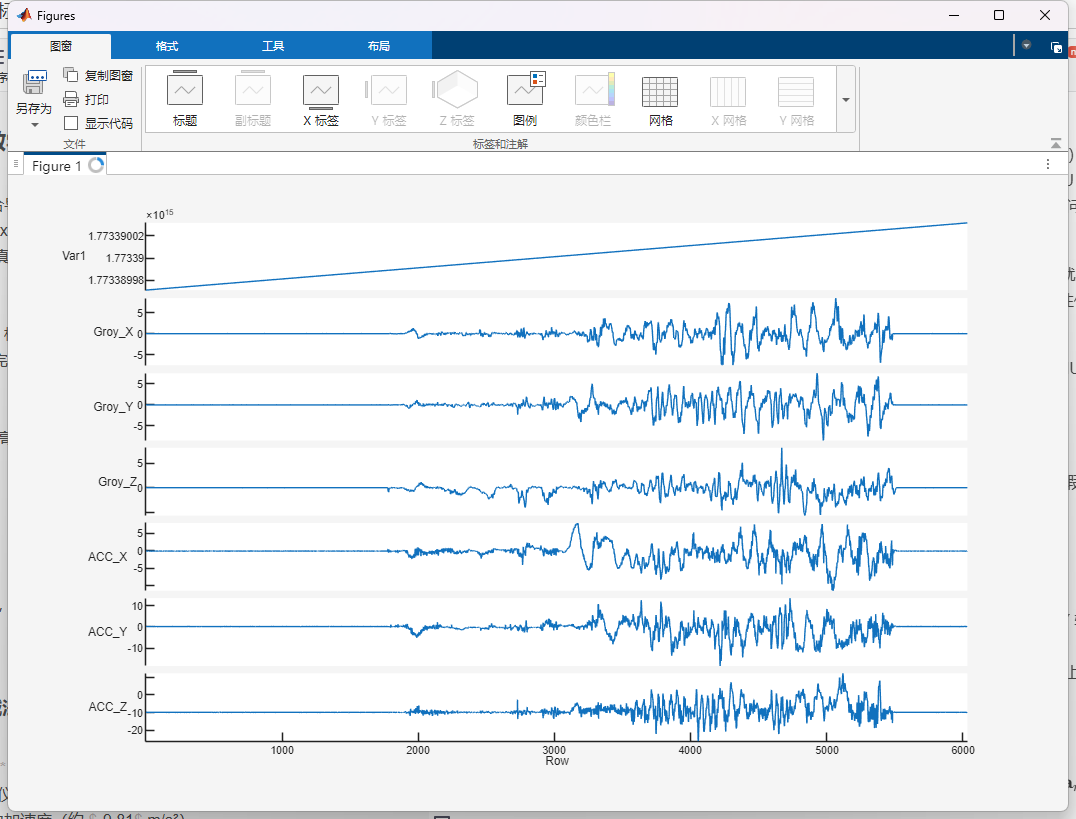

在研发无卫星环境（GPS-denied）下的组合导航与避障算法时，IMU（惯性测量单元）是我们最核心的依赖。最近在打通 ROS2 与底层飞控（Pixhawk 6C）的高频通信，并将纯净的 IMU 数据落盘提取到 MATLAB 后，看着那些原本以为是“绝对真理”的波形，我开始重新审视一个根本性问题：我们从传感器读到的原始数据，真的可信吗？

很多刚接触惯导的开发者以为，所谓的“IMU 标定”就是把飞控静置，算个平均值减掉就完事了。但实际上，“加减法”只解决了第一层误差。一个完整的工业级标定，其实是一套严密的线性代数矩阵运算。

今天，我们就来扒开现象看本质，详细聊聊高精度转台和标定算法到底在试图消灭 IMU 制造过程中的哪“三座大山”。

标定要解决的“三座大山”

MEMS（微机电系统）传感器在蚀刻加工时，受限于物理制造工艺，天生就带有各种瑕疵。我们将这些确定性误差分为三类：

1. 零偏误差 (Bias) —— 对应“加减法”

这是最直观、也是最容易被发现的误差。
理论上，当芯片处于绝对静止状态时，陀螺仪的三轴输出应该是 0，加速度计的 X、Y 轴输出应该是 0，Z 轴（假设朝上）应该感受到精确的重力加速度（约 $-9.81$ m/s²）。
但实际上，由于内部电路和机械应力，此时的输出往往是一个常数偏移量。比如，静止时 Z 轴加速度读数可能是 $-9.70$ m/s²。

• 物理意义：测量起点发生了平移。
• 数学处理：相减。假设原始读数为 ${\mathbf{a}}_{raw}$，零偏向量为 $\mathbf{b}$，补偿方式就是简单的 ${\mathbf{a}}_{raw}-\mathbf{b}$。

2. 刻度系数误差 (Scale Factor) —— 对应“乘法”

如果说零偏是“起点算错了”，那么刻度误差就是“尺子的刻度不准”。
传感器输出的“1 个单位”，未必完美等于现实世界的“1 个物理单位”。你可以把它想象成一把因为热胀冷缩而变长的卷尺。比如，你把飞控在桌面上极其精准地转动了 90 度，但把陀螺仪的数据积分下来，却发现结果是 88 度或者 92 度。

• 物理意义：输入与输出的比例关系不为 1。
• 数学处理：乘以一个比例系数矩阵。通常用一个对角矩阵 $\mathbf{S}$ 来表示，矩阵的对角线元素代表了 X、Y、Z 三个轴各自的缩放比例。

3. 安装误差 / 正交误差 (Misalignment) —— 对应“矩阵乘法”

这是最隐蔽，也是对复杂空间运动影响最大的误差。
在理想的笛卡尔坐标系中，X、Y、Z 三个轴必须是绝对 90 度垂直的。但在芯片微观加工时，根本做不到完美的正交。这就会导致**“串扰效应”**（Cross-coupling）。
打个比方：当你开着小车只沿着正前方（X 轴）猛烈加速时，由于芯片内部的 Y 轴和 Z 轴并没有跟 X 轴完美垂直，它们也会分担到一部分这个方向的力，从而读出微小的假数据。

• 物理意义：各轴之间存在非正交的角度偏斜。
• 数学处理：乘以一个非对角线的补偿矩阵 $\mathbf{M}$。通过线性代数的投影变换，把歪斜的坐标轴强行“掰正”回互相垂直的理想状态。

终极形态：完整的标定数学模型

综合以上三点，真正在飞控芯片里，或者底层的驱动代码中，每次读取原始数据并转换为我们可用的物理量时，执行的完整数学处理公式是这样的：

$${\mathbf{IMU}}_{calibrated}=\mathbf{S}\cdot \mathbf{M}\cdot ({\mathbf{IMU}}_{raw}-\mathbf{b})$$

其中，$\mathbf{b}$ 消灭了零偏，$\mathbf{S}$ 修正了刻度，$\mathbf{M}$ 掰正了轴向。

回归实战：QGroundControl 到底在干什么？

理解了这个公式，我们再回头看平常调试无人机时的日常操作。

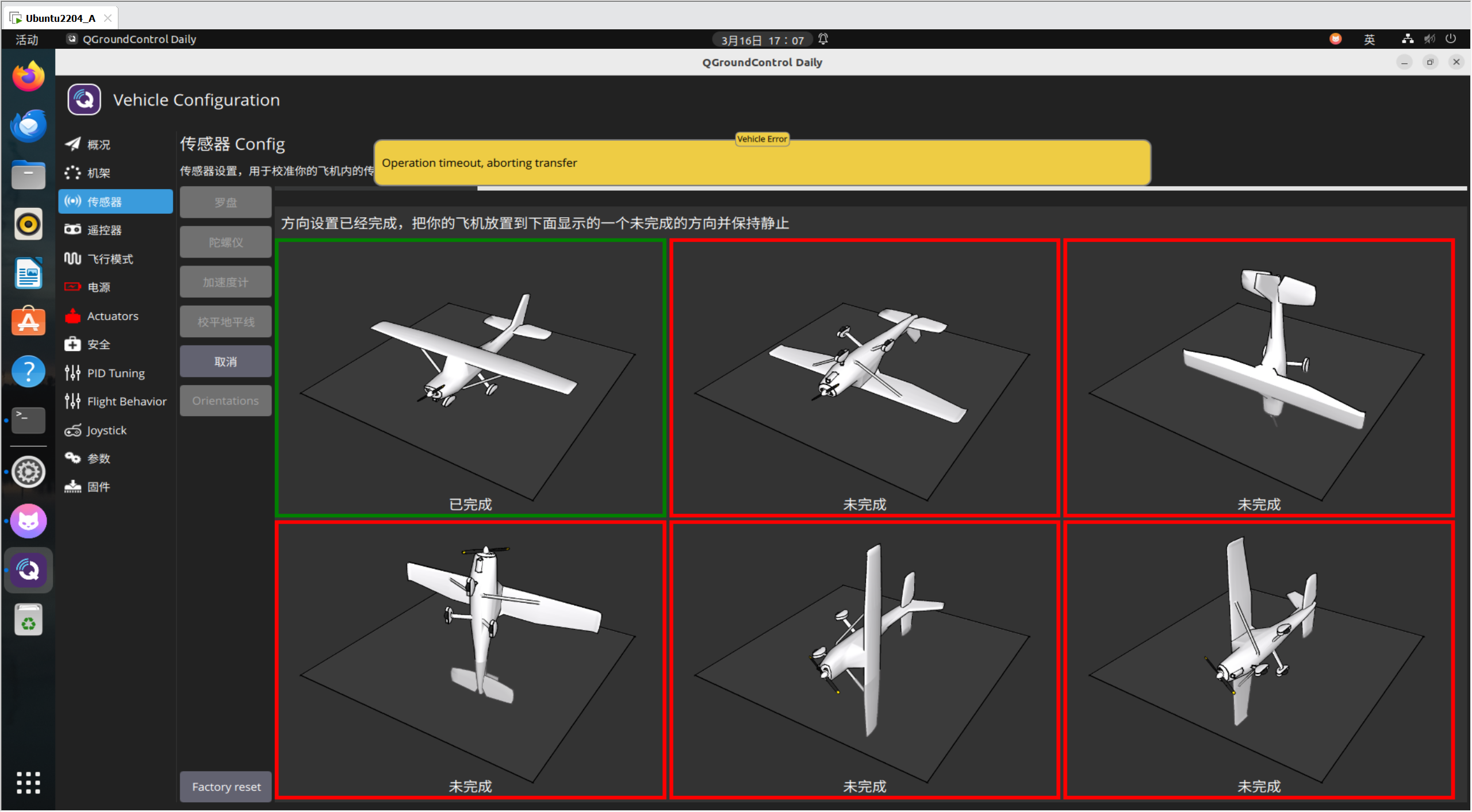

当我们在 QGroundControl (QGC) 软件中点击“传感器校准”，然后按照提示把飞控像个正方体一样在桌面上翻转、静置在 6 个不同的面上时，这个过程本质上是在干什么？

其实，我们就是在充当一个“简易且免费的三轴高精度转台”。
通过收集这 6 个极限姿态下已知的重力矢量投影，QGC 的后台算法利用最小二乘法等优化手段，逆向求解出了上述公式中的 $\mathbf{b}$、$\mathbf{S}$ 和 $\mathbf{M}$ 矩阵参数。然后，它将这些参数永久写死在飞控的 Flash 存储器里（也就是我们在 QGC 参数表里看到的 CAL_GYRO0_ID、CAL_ACC0_XOFF、CAL_ACC0_XSCALE 等晦涩的参数）。

因此，当我们通过 ROS2 和 Micro XRCE-DDS 从 /fmu/out/sensor_combined 话题拿到数据时，其实拿到的已经是飞控底层跑过这套公式、剔除过大部分确定性误差的优质数据了。

即使做过了完美的工厂级标定，故事也没有结束。

芯片在每次开机时，以及在不同运行温度下，依然会产生随机的动态零偏（Bias Instability）和高斯白噪声（Random Walk）。这些“不确定性误差”是无法用死公式消除的，只要一做积分（死推算），误差就会随时间疯狂发散。

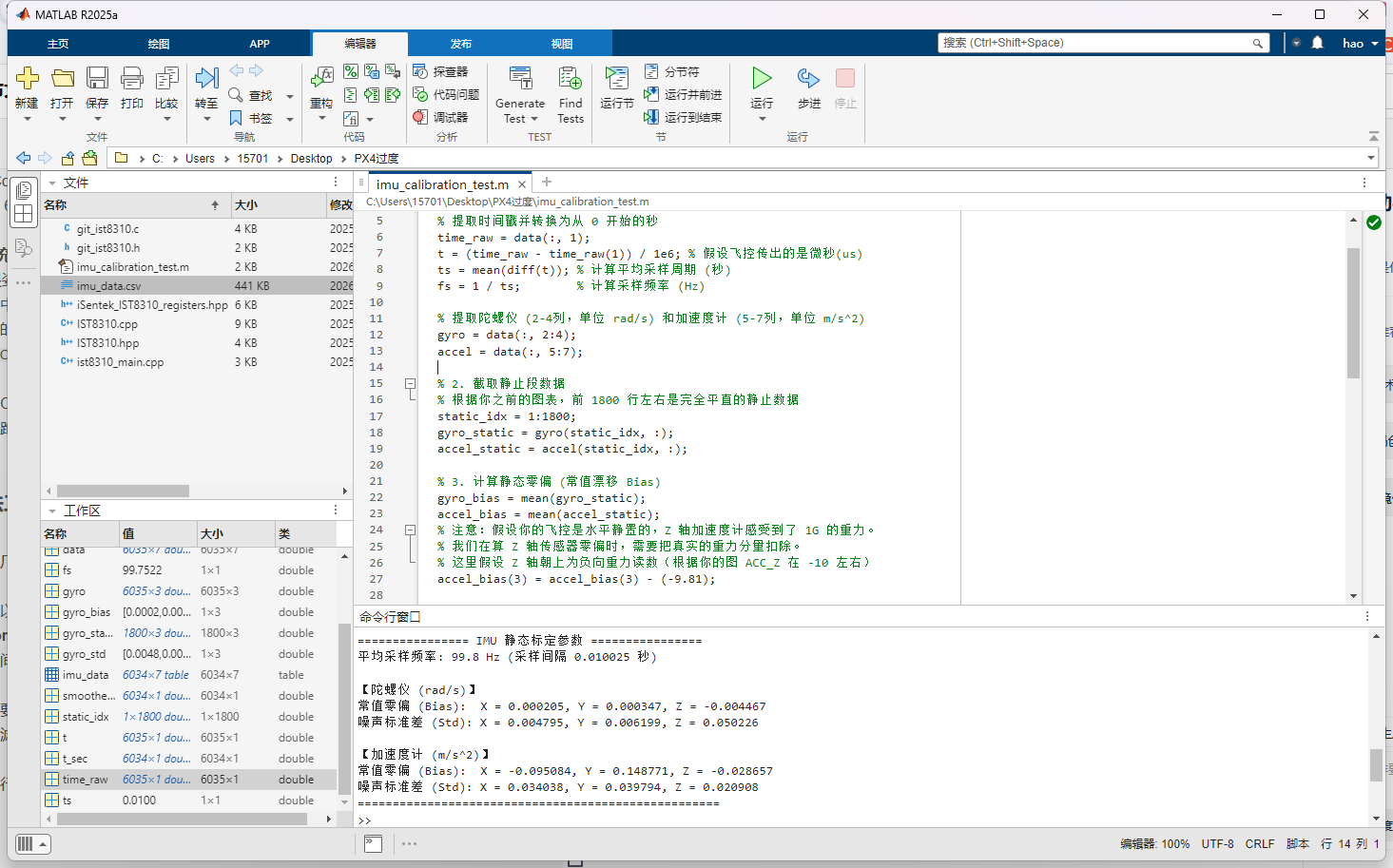

这就是为什么我们需要把数据提取到 MATLAB 中进行 Allan 方差分析，测算出具体的噪声协方差矩阵，最后依靠卡尔曼滤波（如 ESKF）结合视觉里程计（VIO）来进行动态的估计与修正。
