在电力系统的研究领域中，同步发电机突然短路暂态过程的分析至关重要。它对于理解电力系统故障时的动态行为、保障电力系统的安全稳定运行有着关键作用。而借助MATLAB强大的仿真能力，我们能够直观地观察和深入剖析这一复杂过程。

仿真模型搭建

首先，得构建同步发电机的模型。同步发电机模型通常基于其基本电磁关系和电路定律。在MATLAB中，我们可以利用Simulink工具来搭建这个模型。例如，一个简单同步发电机的Simulink模型框架大致如下：

电气部分模型

发电机的电气部分可以用等效电路来表示，主要包括定子绕组和转子绕组。在Simulink里，我们可以使用相应的电气元件模块搭建。以定子绕组为例，其电压方程可表示为：

\[ ua = -Rsia - p\psia \]

\[ ub = -Rsib - p\psib \]

\[ uc = -Rsic - p\psic \]

这里\( ua, ub, uc \)是定子三相电压，\( ia, ib, ic \)是定子三相电流，\( Rs \)是定子电阻，\( p \)是微分算子，\( \psia, \psib, \psic \)是定子三相磁链。

基于MATIAB的同步发电机突然短路的暂态过程的仿真 文档 模型 图 都有

在Simulink中实现这部分模型时，我们可以使用“Resistor”模块来模拟定子电阻\( R_s \)，用“Inductor”模块来体现电感特性进而反映磁链相关关系。通过合理连接这些模块，构建出满足上述电压方程的电路结构。

机械部分模型

同步发电机的机械部分主要涉及转子的运动方程，一般表示为：

\[ J\frac{d\omega}{dt} = Tm - Te - D(\omega - \omega_0) \]

其中\( J \)是转动惯量，\( \omega \)是转子角速度，\( Tm \)是原动机输入转矩，\( Te \)是电磁转矩，\( D \)是阻尼系数，\( \omega_0 \)是同步角速度。

在Simulink里，可以用“Integrator”模块对\( \frac{d\omega}{dt} \)进行积分运算，以得到角速度\( \omega \)。“Gain”模块可以用来设置转动惯量\( J \)、阻尼系数\( D \)等参数。通过连接这些模块，实现机械部分的动态模拟。

突然短路故障设置

为了模拟突然短路的暂态过程，我们需要在合适的时机给模型施加短路故障。在Simulink中，可以使用“Fault”模块来实现。比如，我们要设置在\( t = 0.5s \)时发生三相短路故障。可以将“Fault”模块的触发时间设置为\( 0.5s \)，并选择三相短路故障类型。

% 假设已经搭建好同步发电机Simulink模型并命名为'sync_gen_model'
sim('sync_gen_model'); % 运行仿真

当运行上述代码后，仿真就会按照设定从初始状态运行到\( t = 0.5s \)时，“Fault”模块触发，发电机进入突然短路的暂态过程。

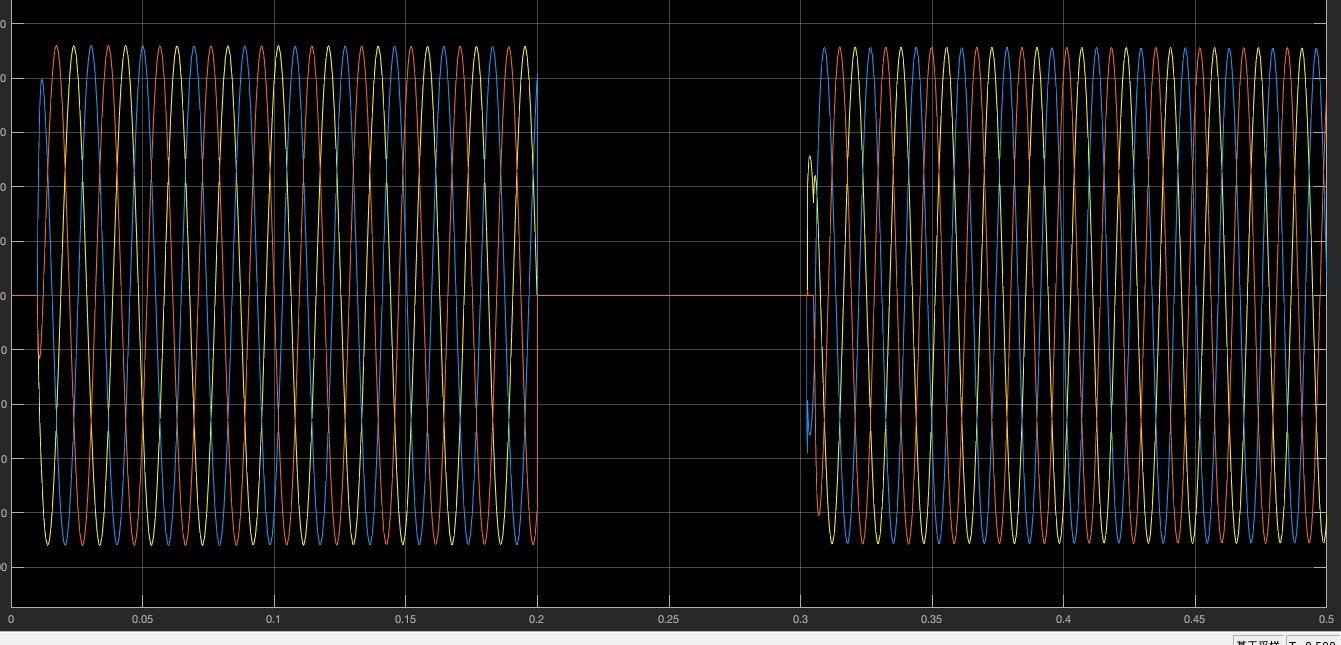

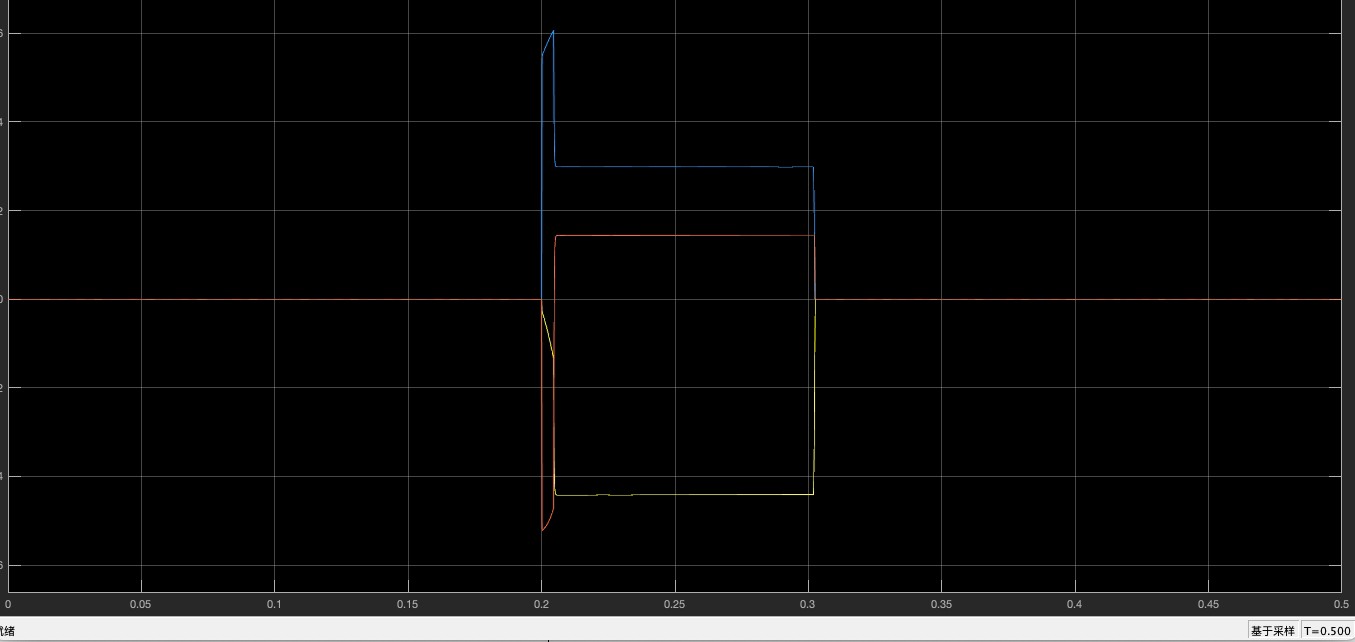

仿真结果分析

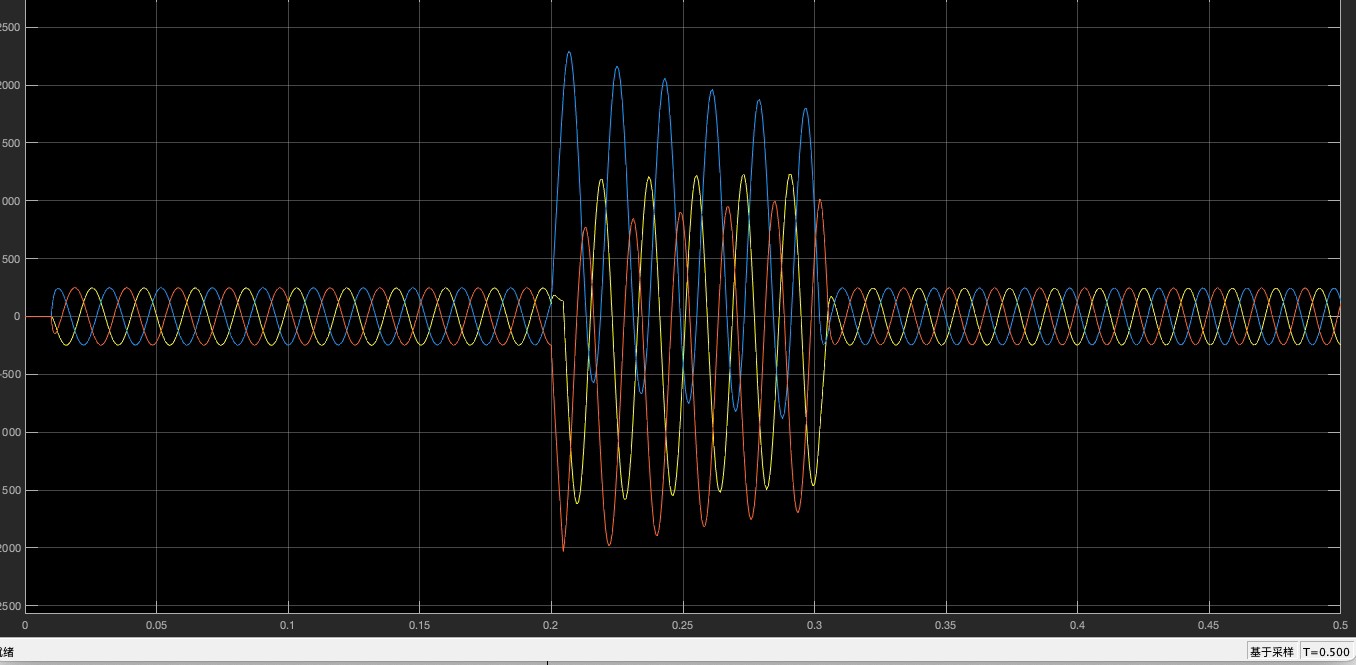

通过仿真运行，我们能得到一系列关键参数的变化曲线。以定子电流为例，在突然短路瞬间，定子电流会急剧增大。这是因为短路瞬间，发电机内部的磁链发生突变，根据电磁感应定律，会在定子绕组中感应出很大的电流。

% 假设仿真结果存储在'simulation_results'结构体中
time = simulation_results.time;
ia = simulation_results.ia;
figure;
plot(time, ia);
xlabel('Time (s)');
ylabel('Stator Current A (a-phase)');
title('Stator Current during Sudden Short Circuit');

上述代码绘制出了a相定子电流随时间变化的曲线。从曲线中可以清晰看到，在短路瞬间电流迅速上升，之后随着暂态过程的发展，电流逐渐衰减，最终进入稳态（如果有稳态情况的话）。通过观察这些曲线，我们可以进一步分析同步发电机在突然短路暂态过程中的电磁特性、能量转换等重要信息，为电力系统的保护设计、故障分析等提供有力依据。

总之，利用MATLAB对同步发电机突然短路暂态过程进行仿真，能让我们以一种直观、高效的方式理解这一复杂现象，对电力系统的研究和工程实践有着不可忽视的价值。
