📄 论文精读：《用于行李X光扫描仪的探测器阵列设计自动化》

作者：Krzysztof Dmitruk（波兰玛丽亚居里-斯克沃多夫斯卡大学）
发表期刊：Sensors, 2025, 25, 7550

---

一、研究背景与动机

1.1 问题来源

• 作者参与了一个车载行李X光扫描仪的研发项目。
• 由于公司缺乏X光机制造经验，手工设计的扫描仪几何结构存在缺陷，导致图像出现条纹（banding）和断裂（discontinuities）（如图1所示）。
• 虽然最终通过人工重排探测器和图像修复技术勉强交付，但作者意识到：几何设计的精确性是图像质量的根本保障。

1.2 研究空白

• 商用扫描仪效果很好，但厂商不公开其设计方法。
• 现有文献大多关注CT的几何校准（利用多角度投影），而行李扫描仪是单视角、线扫描模式，无法复用CT的方法。
• 目前缺乏一种可参数化、自动生成探测器阵列几何布局的方法。

---

二、研究目标

开发一种参数化计算模型，能够根据用户输入的扫描仪尺寸、硬件参数，自动计算每个探测器卡的最佳位置与朝向，最终生成可用于制造的几何模型。

---

三、X光成像原理与几何模型

3.1 成像机制

• 线扫描模式：物体在传送带上移动，X射线管发出扇形束，探测器线阵逐行采集数据，形成二维图像。
• 混合几何：沿传送带方向为正交投影，垂直方向为透视投影。

3.2 三种探测器布局几何

几何类型	描述	优点	缺点
Flat Geometry（FG）	所有探测器沿一条直线排列	机械简单，无需精确角度	边缘投影弧长短，畸变大
Arc Geometry（AG）	探测器沿圆弧排列，所有点与射线源等距	几何最优，常用于CT	体积大，不适用于紧凑型行李扫描仪
Compact Geometry（CG）	探测器朝向射线源，但不等距，边缘对齐	体积小，能量利用率高	空气路径长度不同，需平场校正

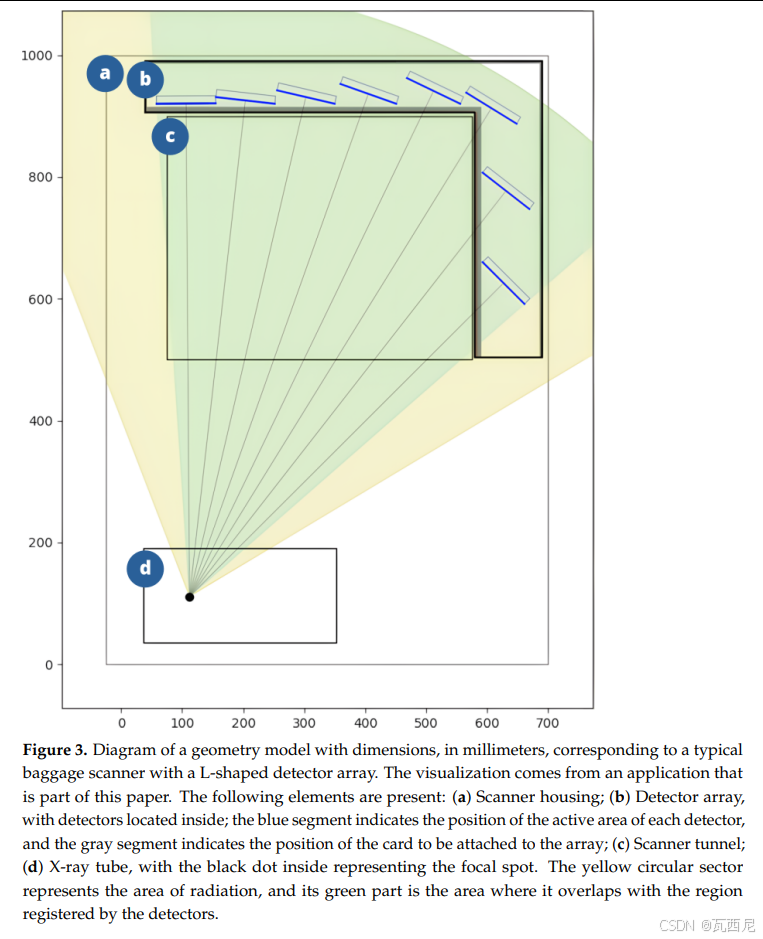

论文提出的方法主要用于生成Compact Geometry，并支持L形和U形扩展。

---

四、核心方法：探测器阵列生成算法

4.1 输入参数

• 射线源焦点位置
• 发射角范围
• 探测器阵列的起始点、尺寸
• 探测器模块长度
• 可选：左/右臂长度（用于L/U形）

4.2 坐标系定义

• (x)：宽度方向
• (y)：传送带运动方向（建模中忽略，用于图像重建）
• (z)：高度方向

4.3 核心算法思想

将探测器放置问题转化为一个一维优化问题：每个探测器必须满足其中心线与射线源方向垂直。

4.3.1 平移拟合法

用于探测器在水平段的情况：

• 探测器的一端沿射线方向移动，另一端保持在基线 (z_0) 上
• 通过二分法调整位置，使得探测器与射线方向垂直

4.3.2 旋转拟合法

用于探测器在垂直臂（L形）的情况：

• 探测器一端固定在垂直线上
• 另一端在角度范围内旋转，寻找垂直方向

4.3.3 拐角探测器处理

• 当探测器跨越水平与垂直段的交界时，采用特殊算法，使其与拐点相切，保证连续性

4.4 算法效率

• 时间复杂度：(O(\log n))，每个探测器迭代 9-10 次即可达到 (0.01,\text{mm}) 精度
• 生成 410 个探测器的模型平均耗时 8.38ms

---

五、实验验证

5.1 仿真验证

• 使用射线追踪模拟，将探测器离散化为像素点
• 扫描对象为一个数学定义的球体
• 验证内容：
  • 投影图像是否连续
  • 是否出现因遮挡导致的阴影

✅ 结果：所有几何布局均生成连续图像

5.2 物理实验

• 硬件：
  • X射线管：Spellman XRB011（80 keV）
  • 探测器：Detection Technology D010812812B（双能模块，仅用低能通道）
  • 探测器阵列：3D打印，单次成型，避免装配误差
• 测试对象：电池充电器 + 美工刀
• 测试几何：FG、AG、CLG（左对齐）、CRG（右对齐）

5.3 实验结果

5.3.1 无遮挡读出值

• FG：读出值沿探测器单调变化
• AG、CLG、CRG：每个探测器内读出值稳定，但相邻探测器之间有“台阶”差异（需平场校正）

5.3.2 图像质量

• 所有几何布局在图像上均无明显断裂（图13）
• 存在的问题：部分探测器本身存在物理缺陷，导致边界像素断裂（图12a）
• 解决方法：平移+线性插值（图12b）

---

六、创新点总结

创新维度	内容
方法创新	提出一种可参数化的探测器阵列自动生成算法，支持L/U形扩展
工程价值	将复杂的几何设计问题转化为一维优化问题，极大简化设计流程
验证手段	仿真 + 3D打印实物验证，双重验证方法的正确性
工具开源	提供完整的Python应用程序，支持可视化与参数调整

---

七、局限性与未来工作

7.1 局限性

• 双能探测器问题：低能与高能探测器无法同时对齐，必有其一存在微小间隙
• 样本规模小：仅测试了3个探测器模块，长阵列效果未验证
• 物理缺陷未建模：探测器本身的像素断裂问题无法在设计中预测

7.2 未来工作

• 自动化后处理：基于扫描模体图像自动校正像素级断裂
• 3D模型导出：直接生成可供3D打印或CNC加工的模型
• 立体成像支持：引入探测器在y轴上的倾斜，实现双视角成像
• AI插值与重建：结合深度学习进行图像插值与三维重建

---

八、结论

• 提出了一种可参数化的探测器阵列几何生成方法
• 成功生成了连续、无畸变的X光图像
• 提供了开源工具，可大幅简化定制化X光扫描仪的开发流程
• 为后续的X光图像分析、材料分类研究奠定了硬件基础

---
