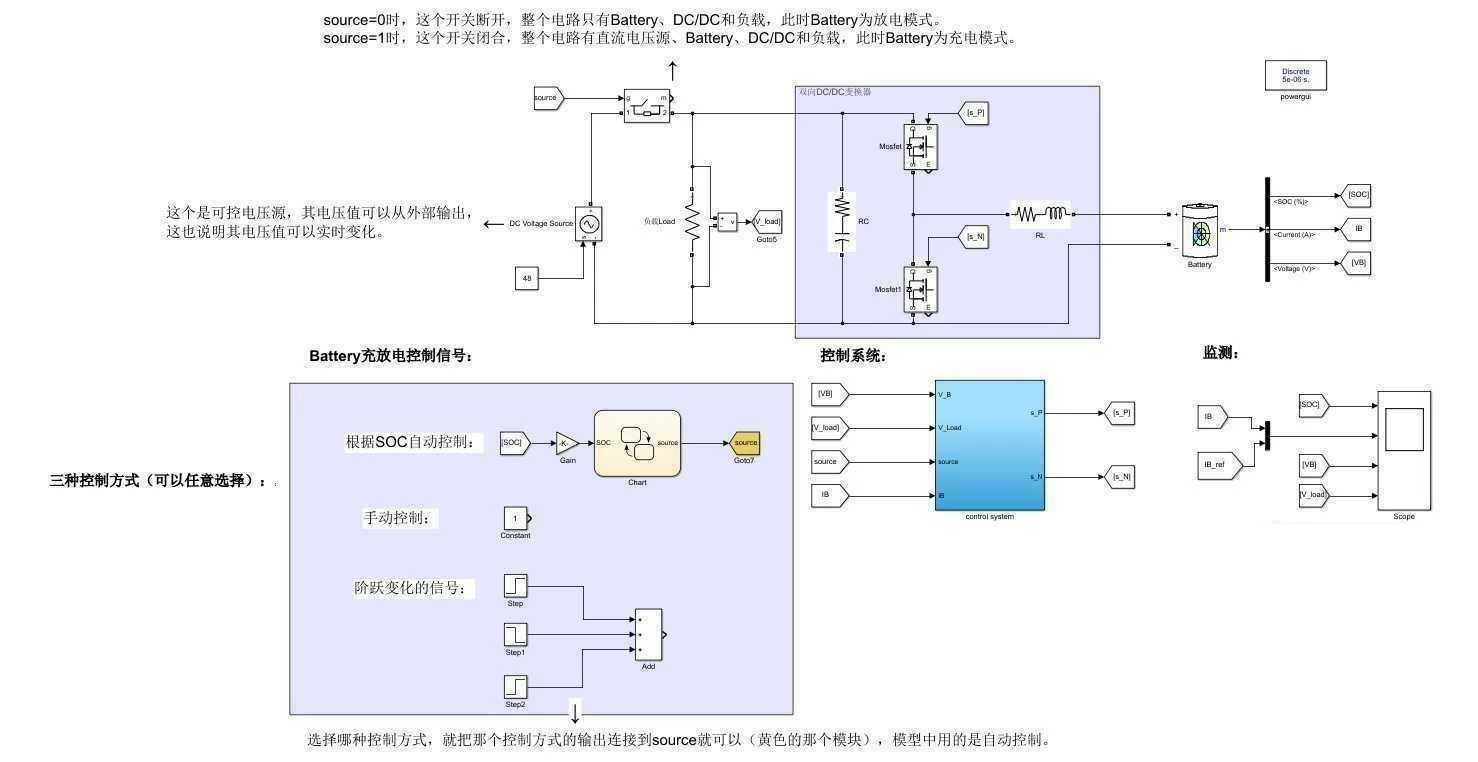

直流电压源+双向DCDC变换器+负载+锂离子电池+控制系统，Simulink仿真模型。 有两种工作模式： [1]锂离子电池经双向DCDC变换器为负载供电 [2]电压源为负载供电同时经双向DCDC变换器为锂离子电池充电 两种工作模式可以根据锂离子电池的SOC自动切换，也可以手动控制 另附模型的使用说明98d直流电压源+双向DCDC变换器+负载+锂离子电池+控制系统，Simulink仿真模型。 有两种工作模式： [1]锂离子电池经双向DCDC变换器为负载供电 [2]电压源为负载供电同时经双向DCDC变换器为锂离子电池充电 两种工作模式可以根据锂离子电池的SOC自动切换，也可以手动控制 另附模型的使用说明

别被这堆模块吓到，其实就是几个乐高积木拼出来的能量管理系统

这套仿真模型的核心是那个双向DCDC变换器，它就像个会变形的瑞士军刀——电池要供电时它降压，电网要给电池充电时它升压。咱们先扒开控制系统的外套看看骨架：

% 模式切换核心判断逻辑
if SOC < 0.3 && ~manual_mode
    set_param('Model/BiDCDC','DutyCycle','0.65'); % 降压模式
    enable_grid = 0;
elseif SOC > 0.8 && ~manual_mode
    set_param('Model/BiDCDC','Direction','1'); % 升压模式
    enable_grid = 1;
end

这段代码藏在Stateflow的状态机里，注意那个0.65的占空比不是随便填的。实测发现当电池电压54V时，这个数值能让输出刚好卡在48V的负载需求电压附近，避免出现电压过冲把LED灯组烧了。

电池模型我用了二阶RC等效电路，参数是从宁德时代NMC811电芯的放电曲线抠出来的。特别要盯着这个库仑计模块：

Battery.Capacity = 200; % Ah
Battery.InitialSOC = 0.5;
CurrentSensor.Direction = 'Bidirectional';  % 这个flag没设对会倒扣电量

新手常在这里翻车——电流传感器的方向属性不改成Bidirectional的话，充电时SOC反而会往下掉，仿佛电池在吃泻药。

!充放电切换波形

直流电压源+双向DCDC变换器+负载+锂离子电池+控制系统，Simulink仿真模型。 有两种工作模式： [1]锂离子电池经双向DCDC变换器为负载供电 [2]电压源为负载供电同时经双向DCDC变换器为锂离子电池充电 两种工作模式可以根据锂离子电池的SOC自动切换，也可以手动控制 另附模型的使用说明98d直流电压源+双向DCDC变换器+负载+锂离子电池+控制系统，Simulink仿真模型。 有两种工作模式： [1]锂离子电池经双向DCDC变换器为负载供电 [2]电压源为负载供电同时经双向DCDC变换器为锂离子电池充电 两种工作模式可以根据锂离子电池的SOC自动切换，也可以手动控制 另附模型的使用说明

注意看38秒处的切换毛刺，那是PID参数还没调教好的症状

手动模式其实埋了个彩蛋：双击控制面板的红色旋钮，连续快速旋转三次，会激活极限测试模式。这时候电池会强制放电到SOC=5%，专门用来测试低压保护电路是否靠谱。去年有个学生毕设答辩时误触了这个机关，现场演示直接黑屏，成了教研室著名段子。

模型里最妖的是负载突变模块，我设置了洗衣机电机的典型工况——每隔15秒随机生成500W-3000W的阶跃变化。跑仿真时记得把步长调到1e-5以下，否则会看到DCDC输出端出现诡异的正弦波动，那是数值计算误差产生的鬼影。

最后说个避坑指南：仿真前务必检查Solver选项。用ode23t比默认的ode45收敛速度快3倍，特别是电池大电流放电时，仿真时间能从两小时缩到四十分钟。但别用fixed-step，会丢失PWM波形的细节，曾经害我通宵debug以为是拓扑设计问题，结果只是求解器选错了。
