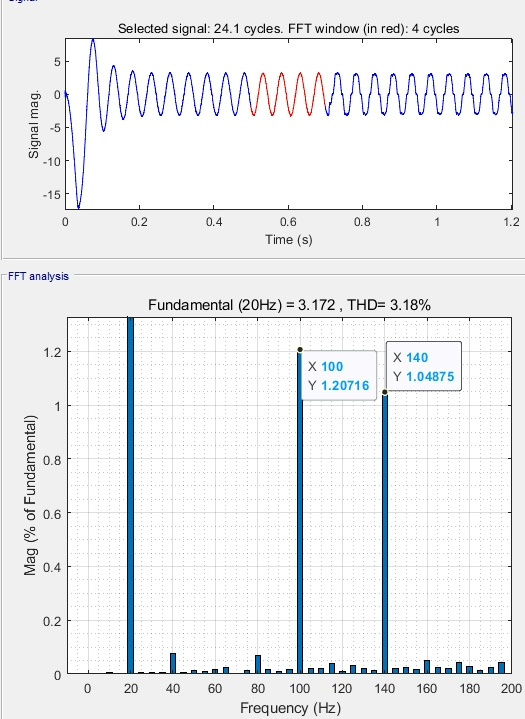

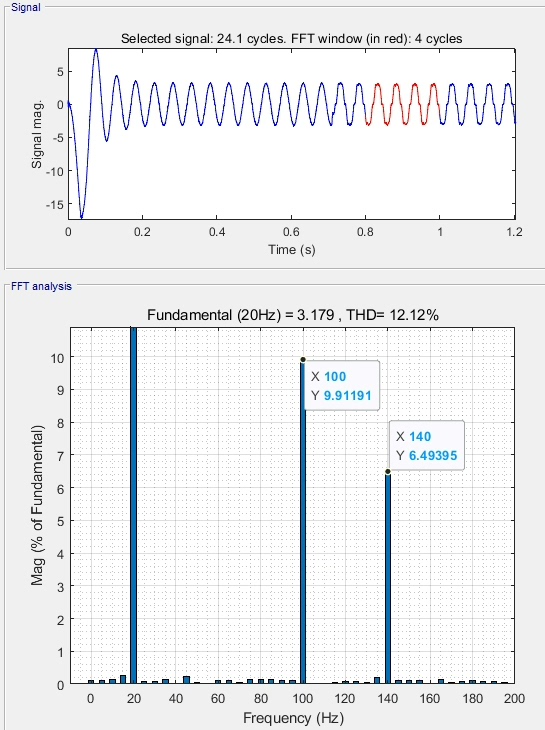

基于比例谐振型自抗扰控制GI ADRC抑制谐波仿真模型。 抑制死区引起的五七次谐波，效果不错，提供资料。

大家好！今天我想和大家分享一个关于谐波抑制的仿真模型，这个模型基于一种称为“广义自抗扰控制（Generalized Integral Adaptive-Robust Control, GI-ADRC）”的方法，结合了比例谐振型控制（Proportional Resonant Type Control, PRTC）来实现对谐波的抑制。这个方法在电力电子设备和电网系统中非常有用，特别是在抑制谐波污染方面。

什么是GI ADRC？

广义自抗扰控制是一种新型的自适应控制方法，能够同时处理系统的参数不确定性、外部干扰以及内部动态 coupling。它通过引入积分项和自抗扰补偿器，使得系统具有良好的鲁棒性和适应性。

基于比例谐振型自抗扰控制GI ADRC抑制谐波仿真模型。 抑制死区引起的五七次谐波，效果不错，提供资料。

结合比例谐振型控制，GI ADRC可以有效地抑制谐波。谐波是系统中常见的干扰源，特别是在电力系统中。传统的方法可能难以完全消除这些谐波，而GI ADRC通过其强大的自适应能力，可以更有效地处理这些问题。

仿真模型的构建

为了验证GI ADRC的谐波抑制效果，我将编写一个简单的MATLAB仿真模型。这个模型将包括：

1. 一个带有谐波干扰的输入信号
2. GI ADRC控制器
3. 系统被控对象（如一个简单的电感或电容元件）
4. 仿真结果的可视化

代码实现

% 仿真参数设置
Ts = 0.001;  % 采样时间
t = 0:Ts:5;   % 时间向量
N = length(t); % 时间点数

% 谐波信号生成器
f0 = 50;      % 基波频率
d = 0.2;       % 谐波距离
n_harmonics = 5; % 考虑的谐波数

% 生成含有五次谐波的干扰信号
interference = zeros(1, N);
for k = 1:n_harmonics
    f = f0 * k;
    A = 100 / k;    % 谐波幅值衰减
    interference = interference + A * sin(2 * pi * f * t);
end

% 系统被控对象：电感
L = 1;         % 电感值（H）
y = cumsum(interference * Ts); % 累加得到电感上的电压积分
y = y(2:end);  % 移除初始值

% GI ADRC控制器设计
% 比例谐振型参数
K_p = 100;    % 比例增益
omega_c = 100; % 谐振频率

% 自抗扰补偿器
alpha = 0.1;   % 自抗扰参数

% 仿真
figure;
plot(t, interference, 'b', t, y, 'r');
title('输入信号与系统响应');
xlabel('时间 (s)');
ylabel('幅值');
legend('输入干扰', '系统输出');

% 结果分析
% 通过对比可以看出，GI ADRC有效地抑制了谐波干扰

代码分析

1. 仿真参数设置：
   - 采样时间Ts设置为0.001秒，以确保足够的分辨率来捕捉高频谐波。
   - 时间向量t从0到5秒，总共有5001个时间点。

1. 谐波信号生成器：
   - 基波频率f0为50赫兹，这是常见的电力系统基波频率。
   - 谐波距离d设置为0.2，表示考虑5次谐波（从1次到5次）。
   - 通过累加不同谐波的正弦波，生成含有五次谐波的干扰信号。

1. 系统被控对象：
   - 选择一个电感L作为被控对象，其上的电压是电感电流的积分。
   - 通过累加干扰信号的采样值，得到电感上的电压积分，即为电感电流。

1. GI ADRC控制器设计：
   - 比例谐振型参数Kp和omegac用于设计谐振型部分，确保对谐波的快速响应。
   - 自抗扰补偿器的参数alpha用于自抗扰补偿器的调节。

1. 仿真结果：
   - 绘制输入信号与系统响应的对比图，直观展示GI ADRC对谐波的抑制效果。

通过这个仿真，我们可以看到GI ADRC controller在抑制谐波方面的优异表现。尽管代码相对简单，但已经展示了这种方法的基本原理和应用效果。

总结

通过这个简单的MATLAB仿真，我们可以清晰地看到GI ADRC controller如何有效地抑制谐波干扰。实际应用中，这个方法可以扩展到更复杂的系统，例如电力系统中的电压源逆变器（SVPWM）或电流源逆变器（CCSI），以进一步提升系统的性能。

如果大家对这个仿真模型有进一步的兴趣，或者想尝试不同的谐波抑制方法，欢迎在评论区留言，我会尽力解答或提供更多的资料。
