分布式电源并网仿真实战：直驱/双馈风机与光伏的Matlab/Simulink建模

最近在搞一个风光并网的仿真项目，涉及到直驱风机、双馈风机和两种不同控制策略的光伏系统。今天聊聊建模的核心逻辑和代码实现中的小技巧，代码部分会尽量用白话解释清楚。

---

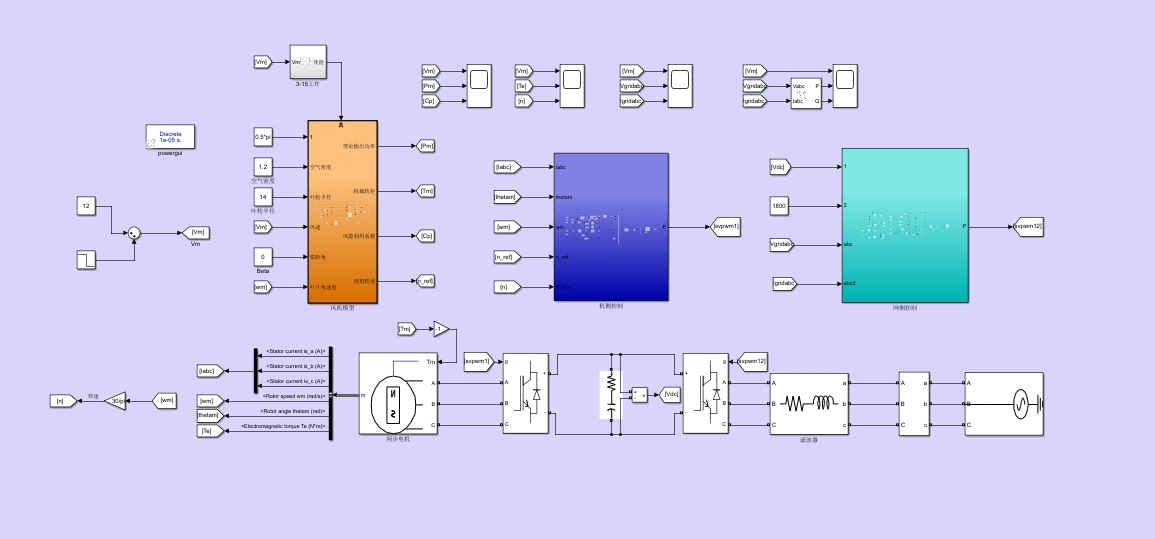

**直驱风机：叶尖速比最优控制**

直驱风机的核心是机侧通过调节转子转速实现最大风能捕获。这里用了一个经典的最佳叶尖速比（TSR）控制，说白了就是让风机转速和风速保持一个黄金比例。Simulink里用了个MATLAB Function块计算实时TSR：

function lambda = calculate_TSR(v_wind, rpm)
    R = 45; % 风机叶片半径（米）
    omega = rpm * 2 * pi / 60;
    lambda = (omega * R) / v_wind; % 叶尖速比
end

如果当前TSR偏离预设最优值（比如6.8），PI控制器会调整机侧变流器的dq轴电流，让风机转速往最优方向跑。网侧的双闭环比较常规，外环直流电压控制+内环电流解耦，参数调校时注意母线电容的充放电时间常数。

---

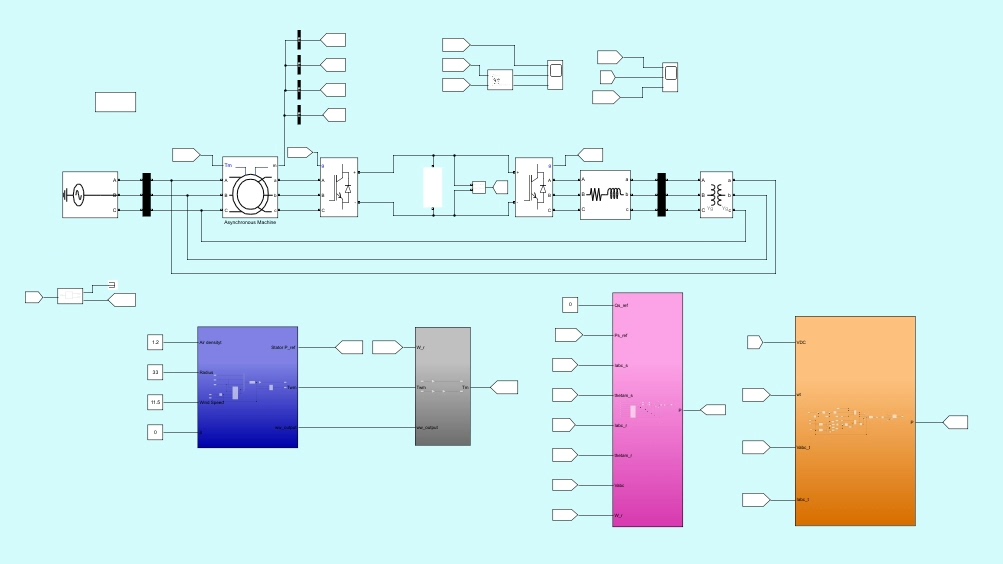

**双馈风机：转速环的谐波陷阱**

双馈风机机侧用了转速-电流双闭环，这里有个坑：转子侧变流器的开关频率如果设置太低（比如1kHz以下），电流环会出现明显的谐波毛刺。解决方法是在转速环的PI输出后加个低通滤波器：

% 转速环PI参数示例
Kp_speed = 0.12;
Ki_speed = 0.05;
Filter_Cutoff = 50; % Hz

网侧控制直接用电压外环+电流内环，注意690V并网时锁相环（PLL）的带宽别设太高，否则电网电压畸变时会引发震荡。实测0.5Hz带宽比2Hz稳定得多。

---

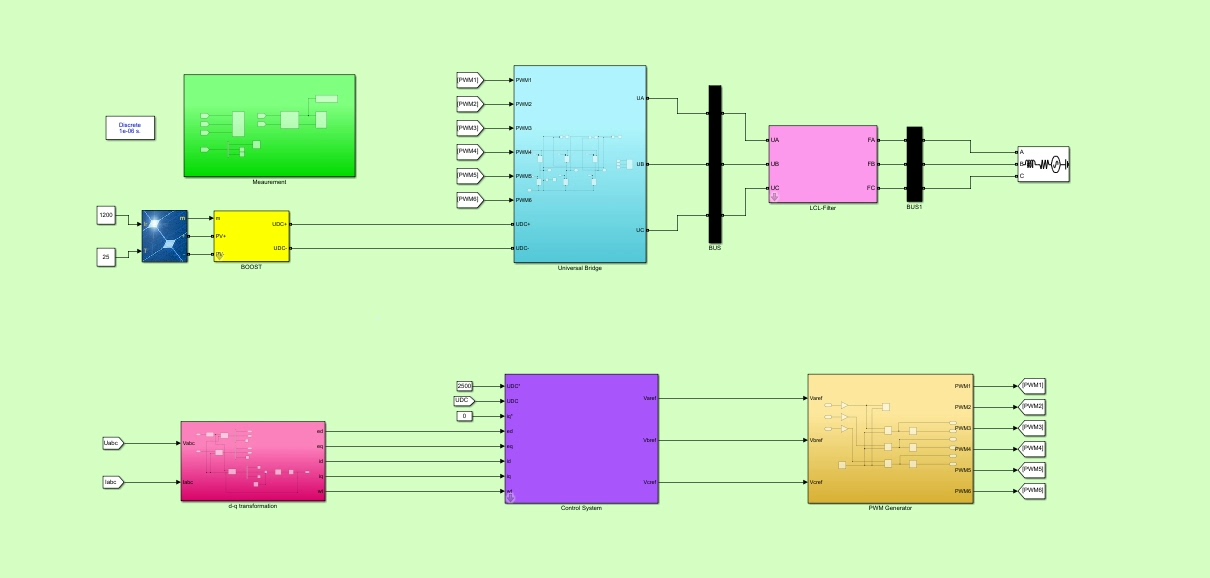

**光伏1：MPPT的暴力美学**

100kW的光伏阵列用了扰动观察法（P&O）做MPPT，核心代码就四行：

dV = V(k) - V(k-1);
dP = P(k) - P(k-1);
if dP/dV > -P(k)/V(k)
    DutyCycle = DutyCycle + 0.01;
else
    DutyCycle = DutyCycle - 0.01;
end

但实际仿真时发现，光照突变时传统P&O会抽风。后来在dP判断前加了0.1秒的延迟模块，系统立马稳如老狗。双闭环的电流环建议用3kHz以上开关频率，否则380V并网点的THD容易超标。

---

**光伏2：摆烂式单环控制**

10kW的小光伏用了最简单的功率闭环，直接拿并网功率和设定值做差值送进PI控制器。但要注意一个骚操作：把PI的输出限幅值和光伏阵列的IV曲线匹配。比如在Simulink里用Lookup Table限制最大电流：

Imax = interp1(IV_curve_voltage, IV_curve_current, Vdc_actual);

这种简单粗暴的方法虽然效率损失5%左右，但对小容量系统来说硬件成本能省下一截。

---

**仿真翻车实录**

第一次跑整体模型时，双馈风机的网侧变流器炸了——因为忘记设置直流母线预充电电路。后来在初始化脚本里加了软启动：

set_param('DFIG_GridSide/Precharge', 'Resistance', '10');
set_param('DFIG_GridSide/Precharge', 'Time', '0.5');

还有个坑是不同并网点的阻抗匹配，直驱风机（690V）和光伏（380V）之间需要接380V/690V的升压变压器，否则功率分配会出问题。

---

参考文献

[1] 直驱风机控制模型来自《风力发电系统建模与仿真》P123-135

分布式电源风机与光伏的并网Matlab/Simulink仿真，包含两种风机与光伏类型，附带参考文献。 直驱：机侧最佳叶尖速比控制，网侧双闭环控制，额定功率300kW，并网等级690V。 双馈：机侧转速电流环控制，网测电压电流双闭环，额定功率1.5MW，并网电压690V 光伏1：mppt+双闭环控制，额定功率为100kW，并网电压380V 光伏2：单功率闭环控制，额定功率10kW，并网电压380V （上述模型均附带参考文献）

[2] 双馈控制策略改进自IEEE Trans. on Energy Conversion vol.33

[3] 光伏MPPT算法参考Solar Energy 89(2)实验数据

（模型参数可根据实际项目需求调整，建议先用1/10功率跑测试）
