摘要

随着城市化进程的极速推进，城市地下管网作为维持城市运行的“生命线”，其安全稳定性与防涝能力直接关系到城市的韧性与居民的生命财产安全。面对极端天气频发、管网老化严重以及传统管理模式滞后等多重挑战，构建一套全域覆盖、实时感知、智能决策的物联感知网络已成为城市治理的迫切需求。

本文深度解析《城市级地下管网与城市内涝防范(海绵城市)物联感知网》建设方案，从宏观政策背景、行业痛点、总体架构设计、关键技术选型、业务场景应用、信创安全体系到投资效益分析，全方位剖析如何利用物联网、大数据、数字孪生及人工智能技术，重塑城市地下空间的治理模式。项目旨在通过部署高精度感知终端，构建“一网、一池、一脑、多端”的数字化体系，实现主城区重点易涝点100%覆盖，内涝预警延迟缩短至3秒以内，管网隐患排查准确率提升至95%以上，推动城市管理从“经验驱动”向“数据驱动”转型，打造全国领先的韧性城市示范标杆。

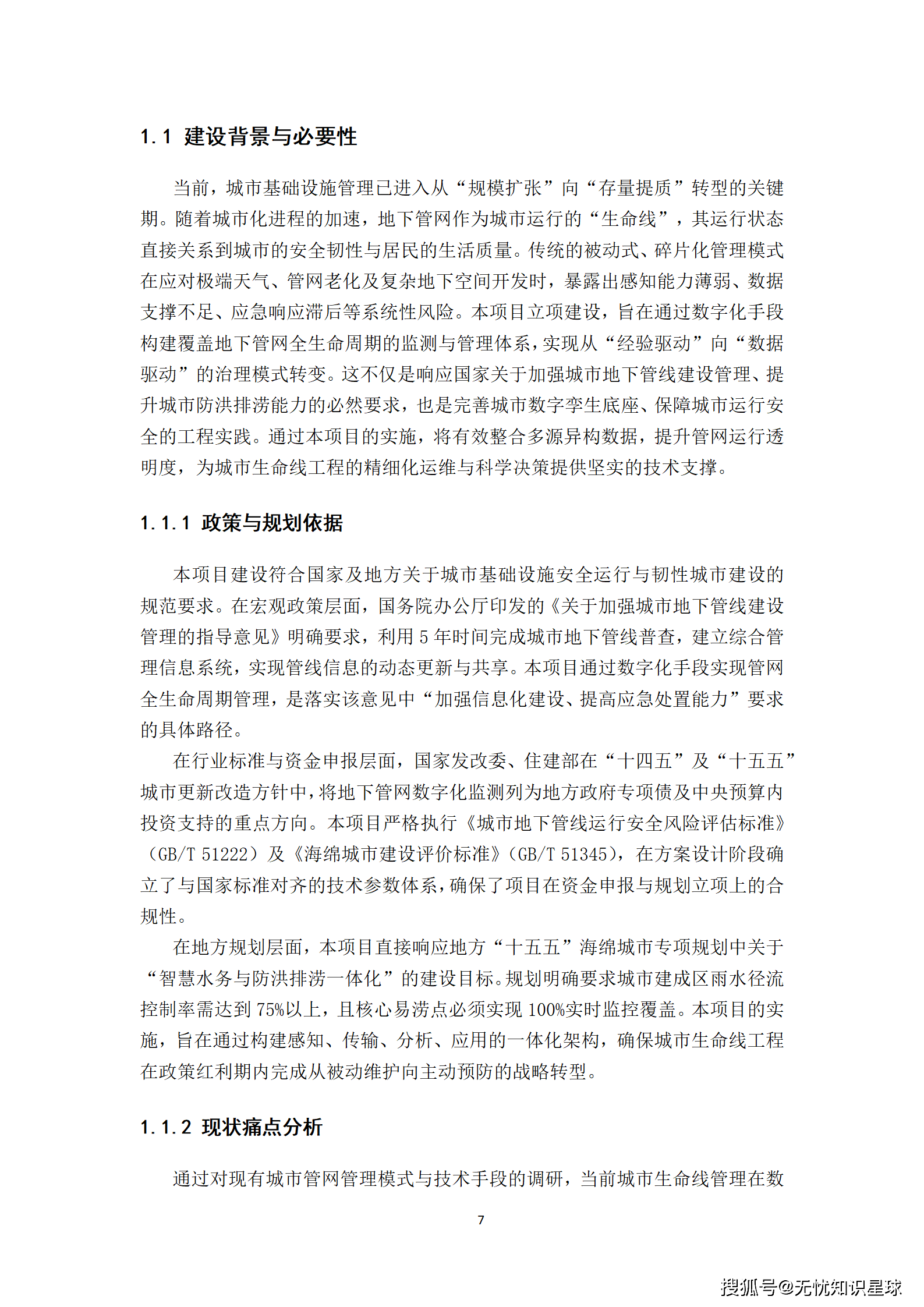

一、宏观背景与战略意义：城市生命线的数字化觉醒

1.1 国家战略层面的顶层设计

当前，加强城市基础设施韧性、保障“城市生命线”安全已上升至国家战略高度。国务院办公厅印发的《关于加强城市地下管线建设管理的指导意见》明确指出，必须利用5年时间完成城市地下管线普查，建立综合管理信息系统，实现管线信息的动态更新与共享。这一政策导向标志着地下管网管理已从单纯的工程建设转向全生命周期的数字化治理。

与此同时，国家发改委与住建部在《“十四五”城市排水防涝体系建设行动方案》中强调，要加快构建“感知敏锐、信息共享、决策科学”的城市内涝防治体系。本项目深度契合国家关于“海绵城市”建设及“城市生命线安全工程”的总体部署，旨在通过数字化手段落实《关于推进城市生命线安全工程建设的指导意见》，为城市地下空间的精细化治理提供坚实的政策支撑与合规保障。

在地方规划层面，项目直接响应地方“十五五”海绵城市专项规划中关于“智慧水务与防洪排涝一体化”的建设目标。规划明确要求城市建成区雨水径流控制率需达到75%以上，且核心易涝点必须实现100%实时监控覆盖。这不仅是技术指标，更是政治任务，关系到城市在极端气候下的生存能力。

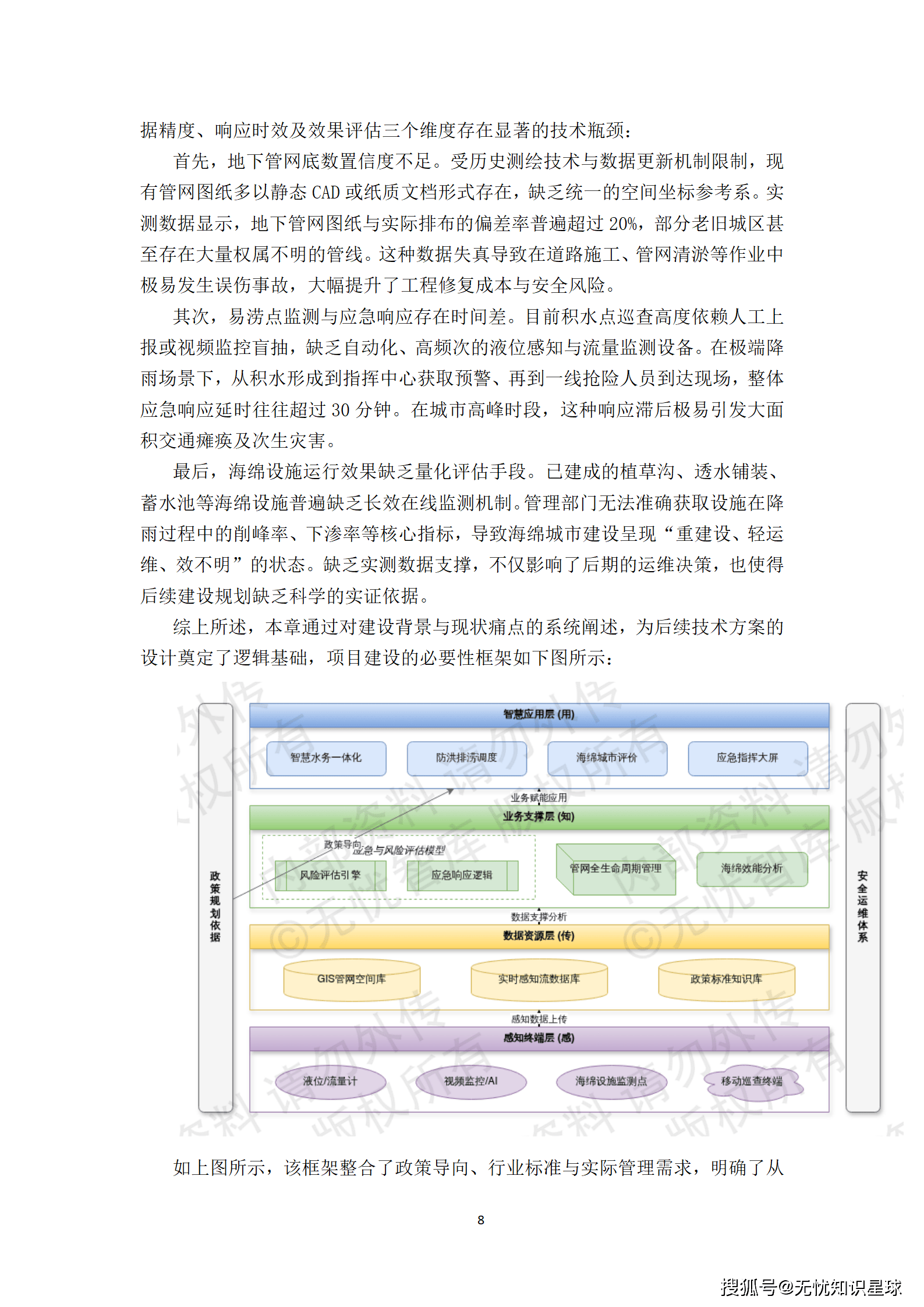

1.2 行业现状与深层痛点

尽管我国城市化进程迅速，但地下管网等“里子工程”仍面临严峻挑战，主要体现在以下三个维度的系统性瓶颈：

第一，底数不清，动态不明。

传统的管理模式依赖纸质图纸或静态GIS系统，数据更新滞后。实测数据显示，地下管网图纸与实际排布的偏差率往往超过20%，部分老旧城区甚至存在大量权属不明的“盲管”。这种数据失真导致在施工、清淤等作业中极易发生误伤事故，不仅增加了工程修复成本，更埋下了巨大的安全隐患。

第二，监测手段滞后，应急响应延时。

目前多数城市的积水点巡查仍高度依赖人工上报或视频监控盲抽，缺乏自动化、高频次的液位感知与流量监测设备。在极端降雨场景下，从积水形成到指挥中心获取预警、再到一线抢险人员到达现场，整体应急响应延时往往超过30分钟。在城市高峰时段，这种响应滞后极易引发大面积交通瘫痪及次生灾害，错失最佳抢险时机。

第三，海绵设施效能难量化，建设与运维脱节。

大量已建的海绵城市设施（如植草沟、透水铺装、蓄水池）缺乏数据闭环，运行效果无法通过实时流量、水位等指标进行科学评估。管理部门无法准确获取设施在降雨过程中的削峰率、下渗率等核心指标，导致海绵城市建设呈现“重建设、轻运维、效不明”的状态，难以形成有效的防灾减灾合力。

1.3 建设必要性：从被动抢修到主动预防

本项目建设是提升城市安全韧性的迫切需求。

• 合规维度： 国家对海绵城市考核及城市生命线监测有明确的量化指标要求，不建设将面临考核不达标及资金拨付受限的风险。
• 业务维度： 随着极端天气频发，传统的“被动抢修”模式已无法应对城市内涝压力。若不建立物联感知网，城市将持续面临道路塌陷、管网爆裂及内涝致灾等重大公共安全风险。
• 技术维度： 利用物联网、大数据及数字孪生技术实现管网“一网统管”已成为智慧城市建设的标准配置，是推动城市管理从“经验治理”向“科学治理”转型的必经之路。

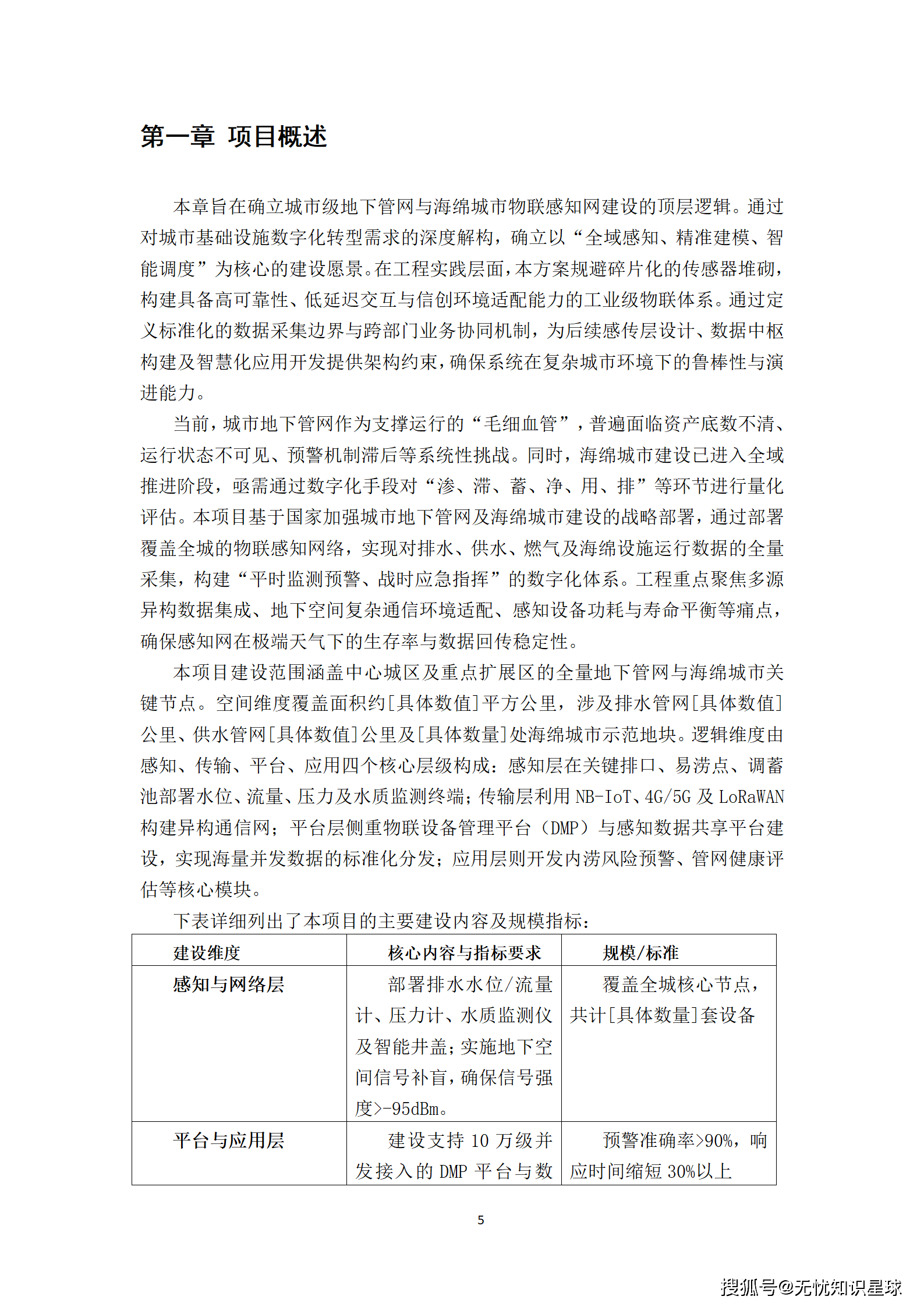

二、总体建设目标与核心指标

2.1 建设愿景

本项目核心构建“一网、一池、一脑、多端”的物联感知体系，旨在实现城市地下管网的“可见、可控、可测”。

• 一网（物联感知网）： 部署覆盖主城区核心排水管网及易涝点的物联感知终端，包括电子水尺、流量计、有毒有害气体传感器等，构建全域覆盖的物联感知网络。
• 一池（数据资源池）： 建设地下管网数据资源池，实现空间地理信息与实时时序数据的深度融合，打破数据孤岛。
• 一脑（智慧大脑）： 打造城市生命线智慧大脑，集成内涝仿真模型与预警算法，实现智能研判。
• 多端（业务应用）： 开发防汛应急指挥、管网精细化运维及海绵设施监测等业务应用，采用5G/NB-IoT通信技术与国产化信创架构。

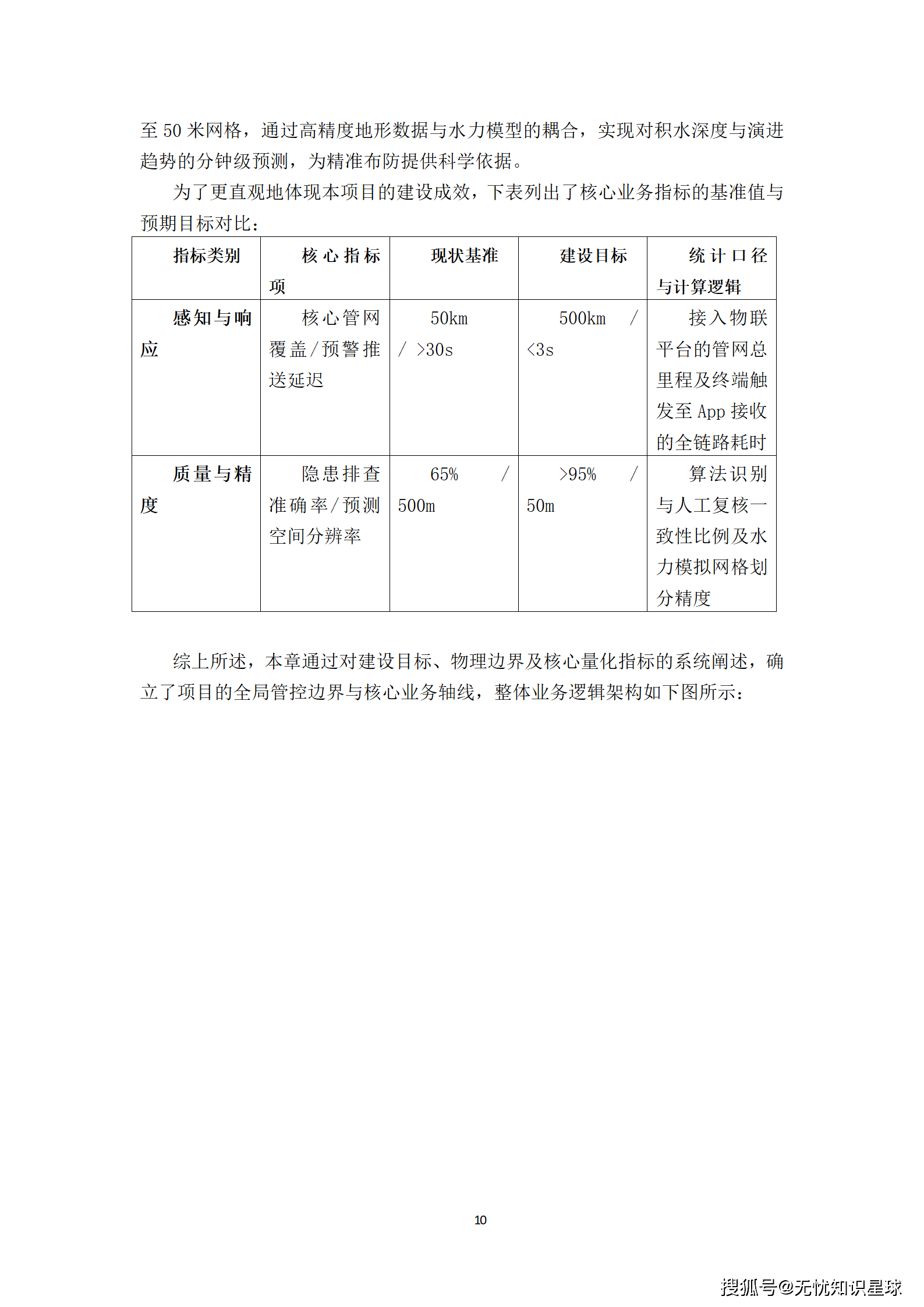

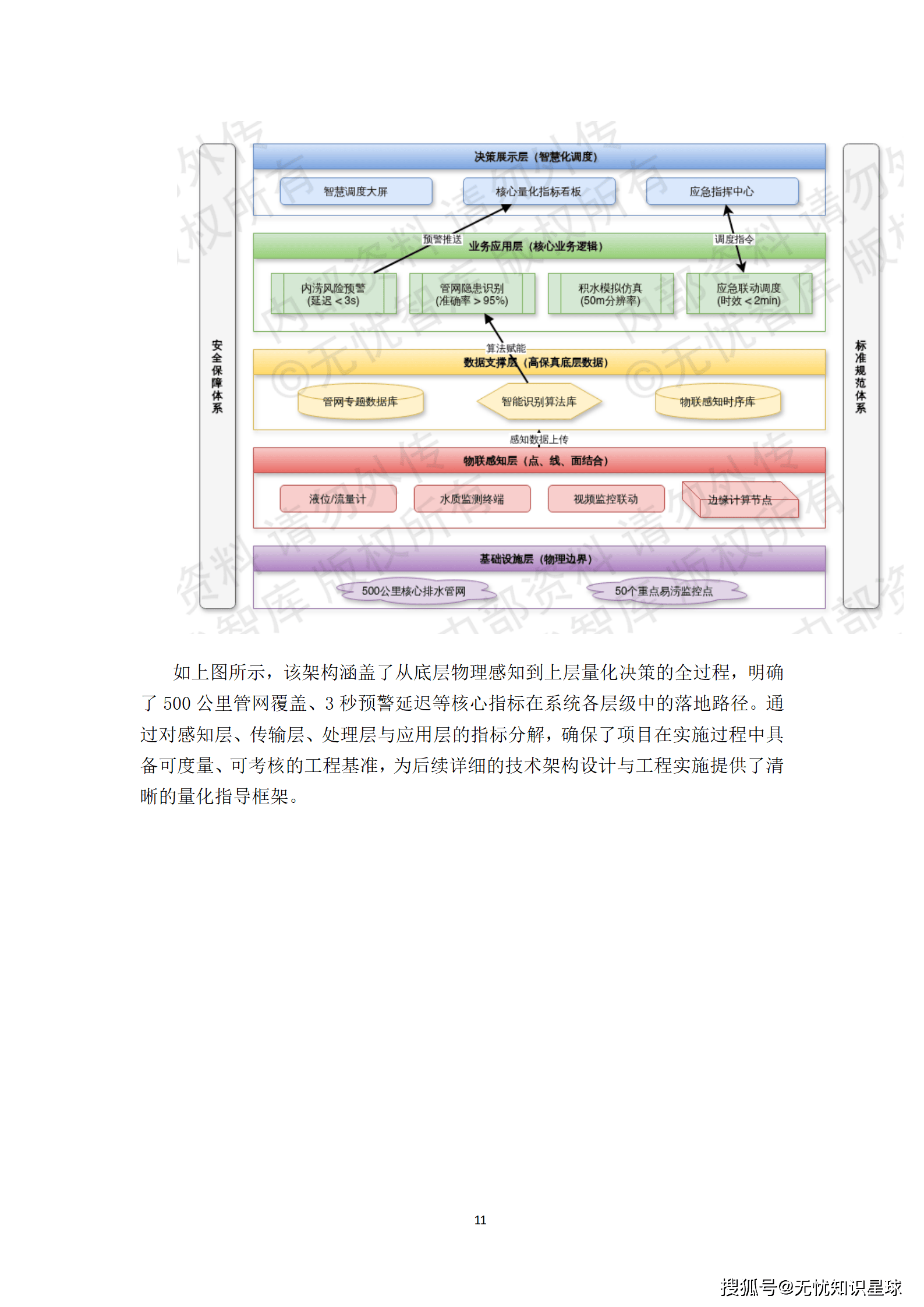

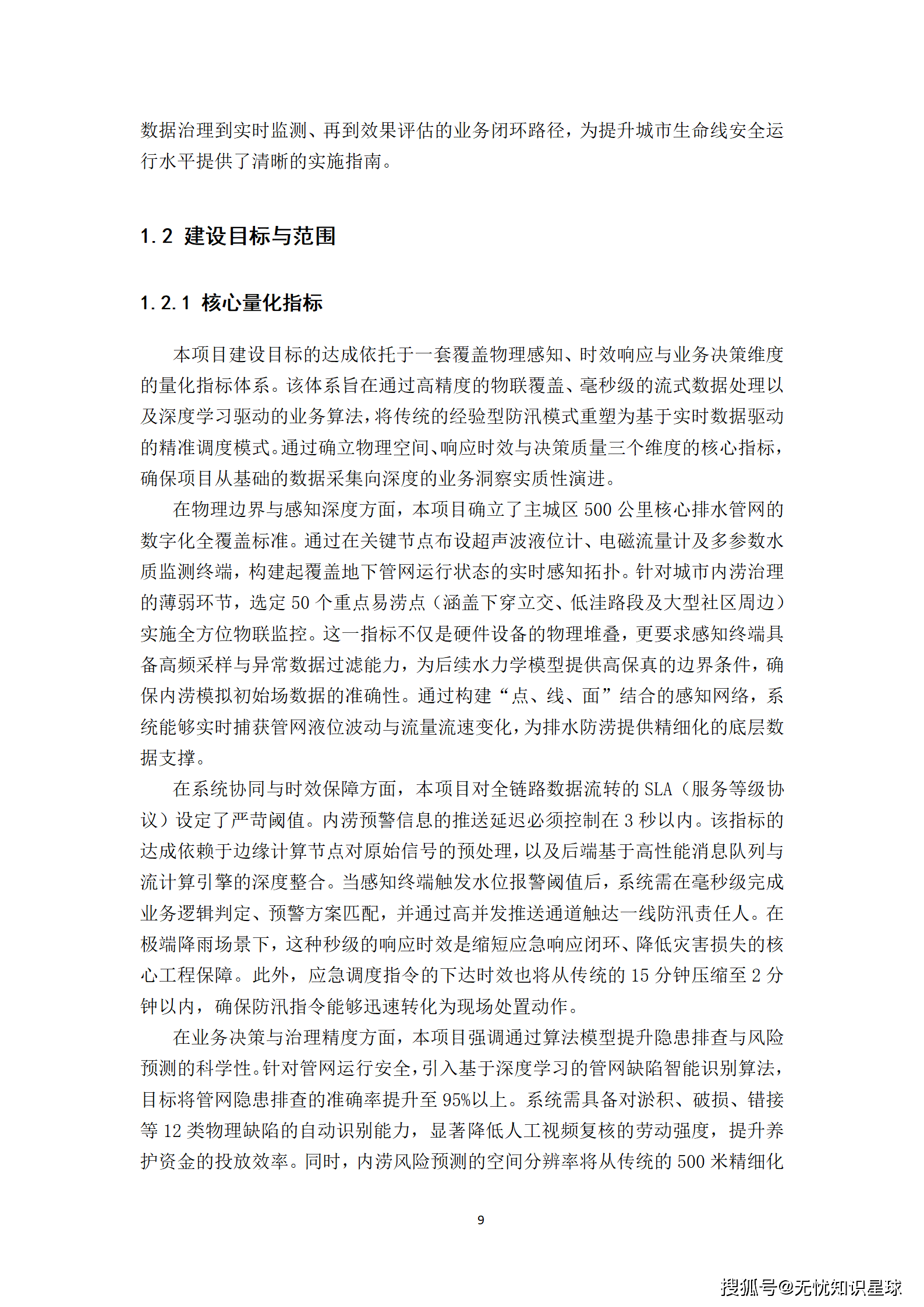

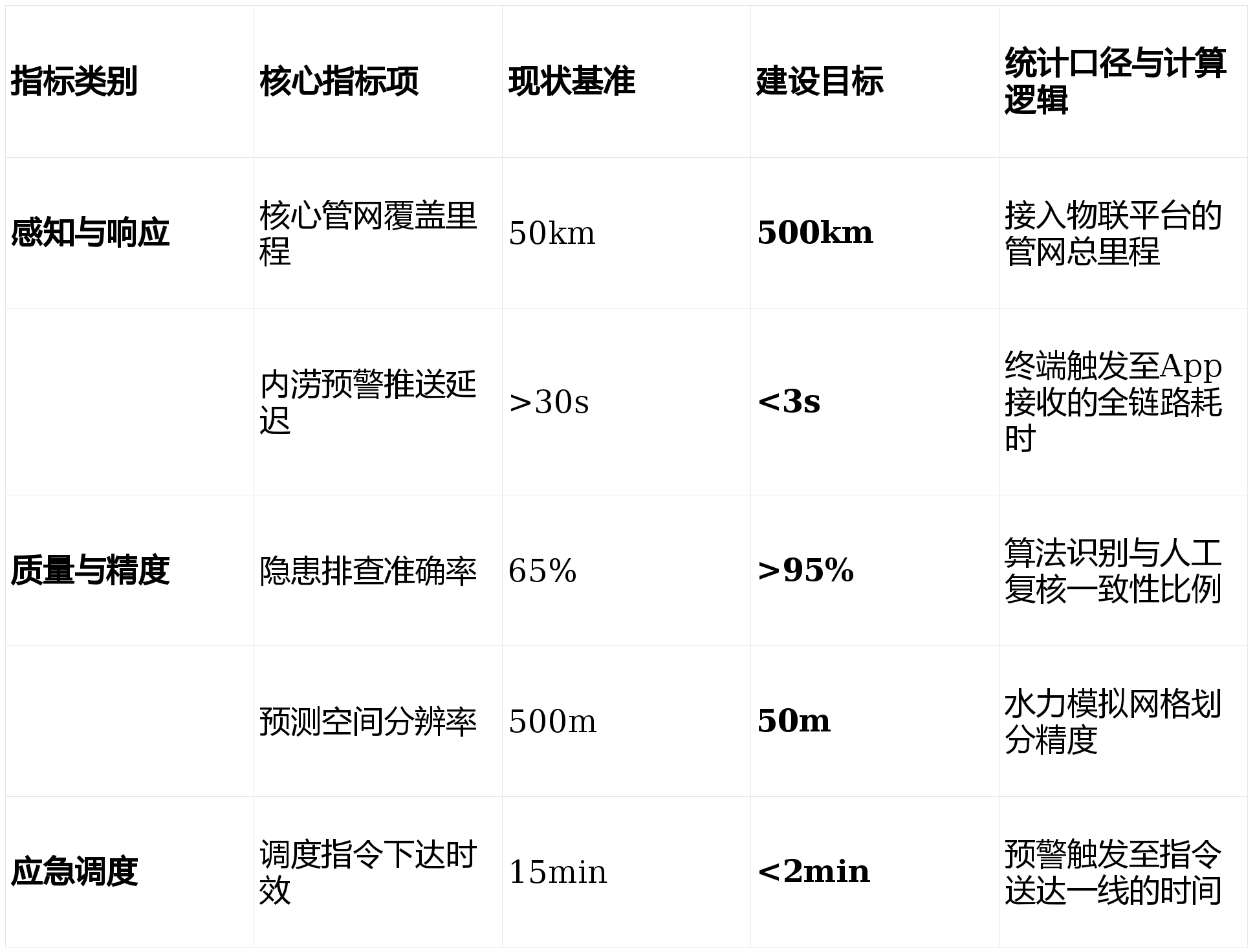

2.2 核心量化指标

为确保项目建设成效，确立了一套覆盖物理感知、时效响应与业务决策维度的量化指标体系：

通过确立这些严苛的SLA（服务等级协议），系统能够确保在极端降雨场景下，实现秒级响应、精准调度，将灾害损失降至最低。

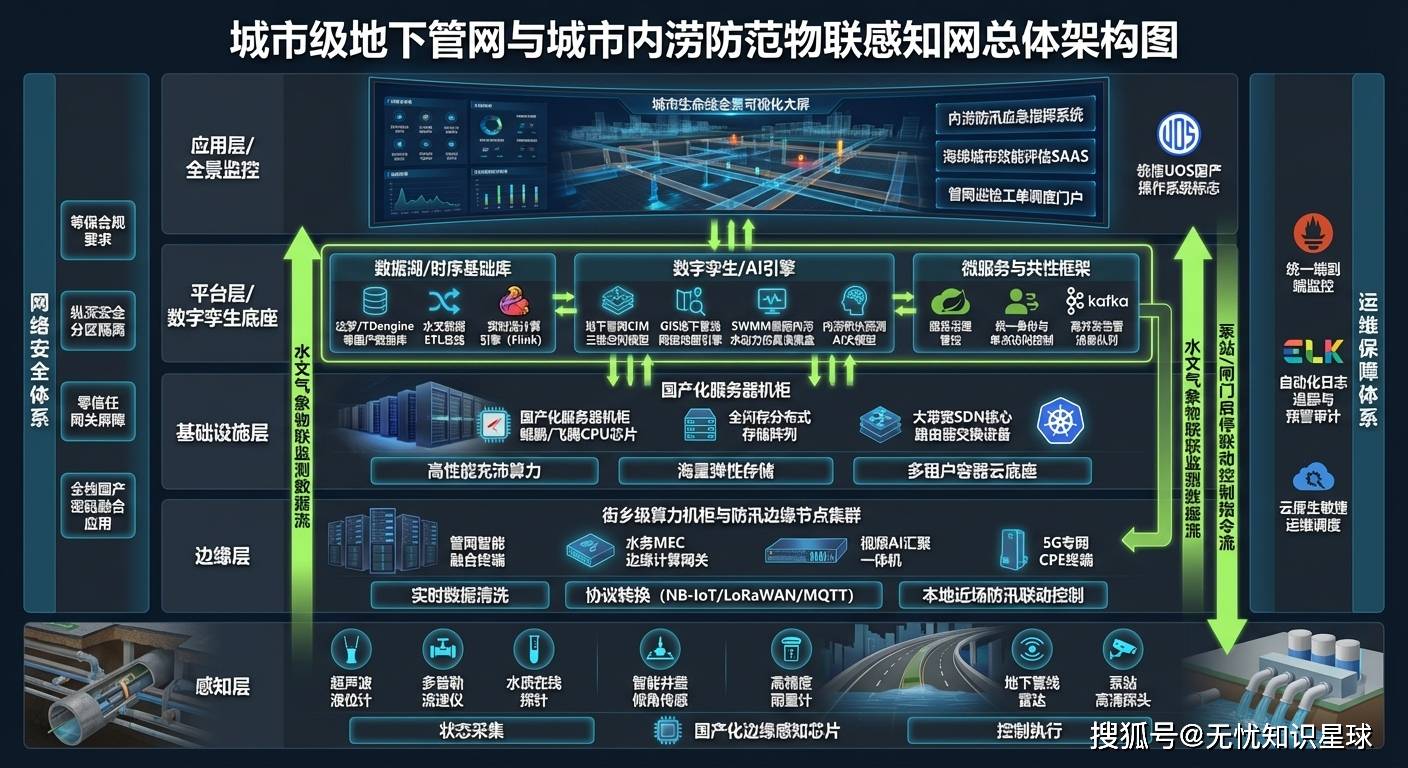

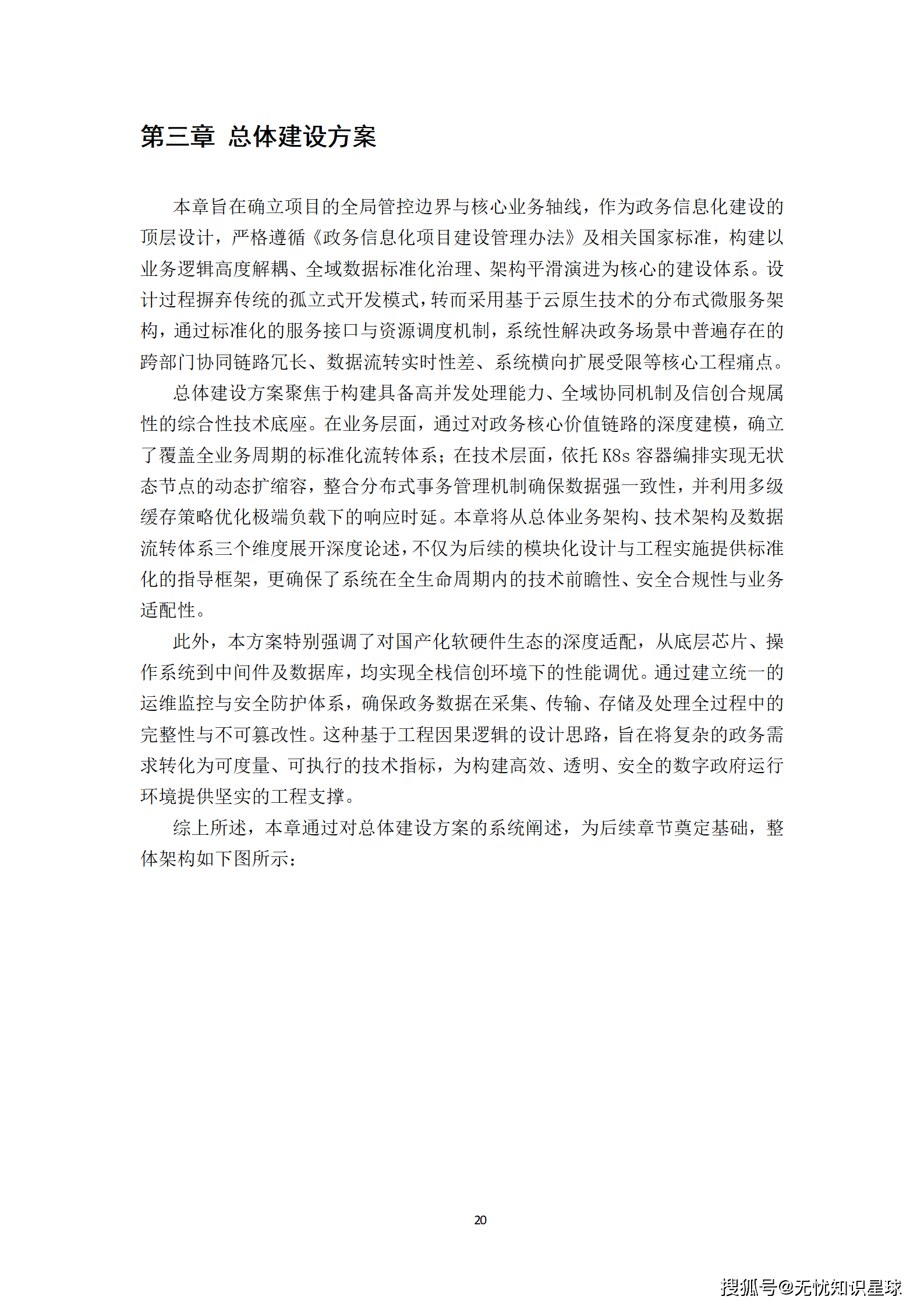

三、总体架构设计：分层解耦与云原生演进

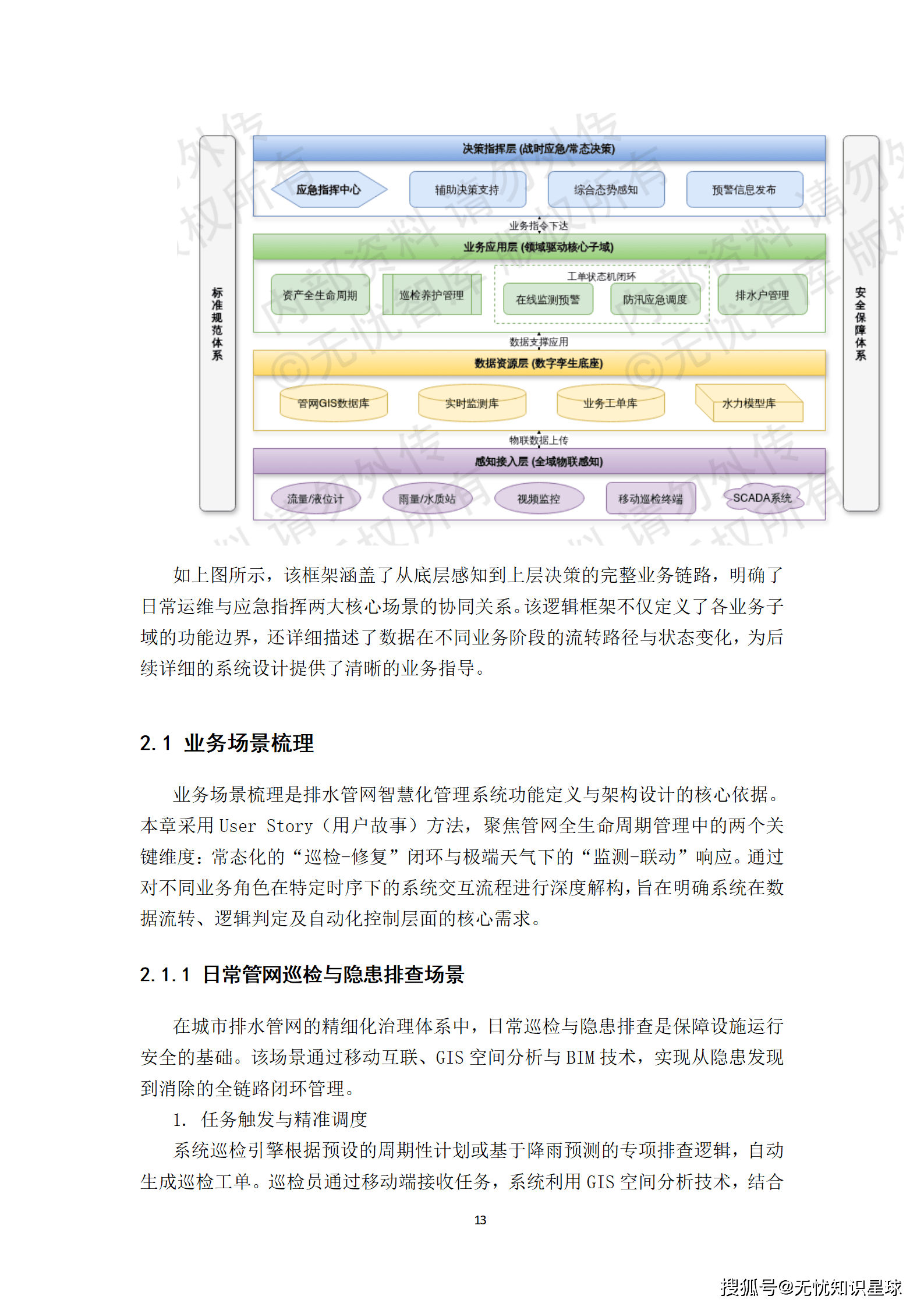

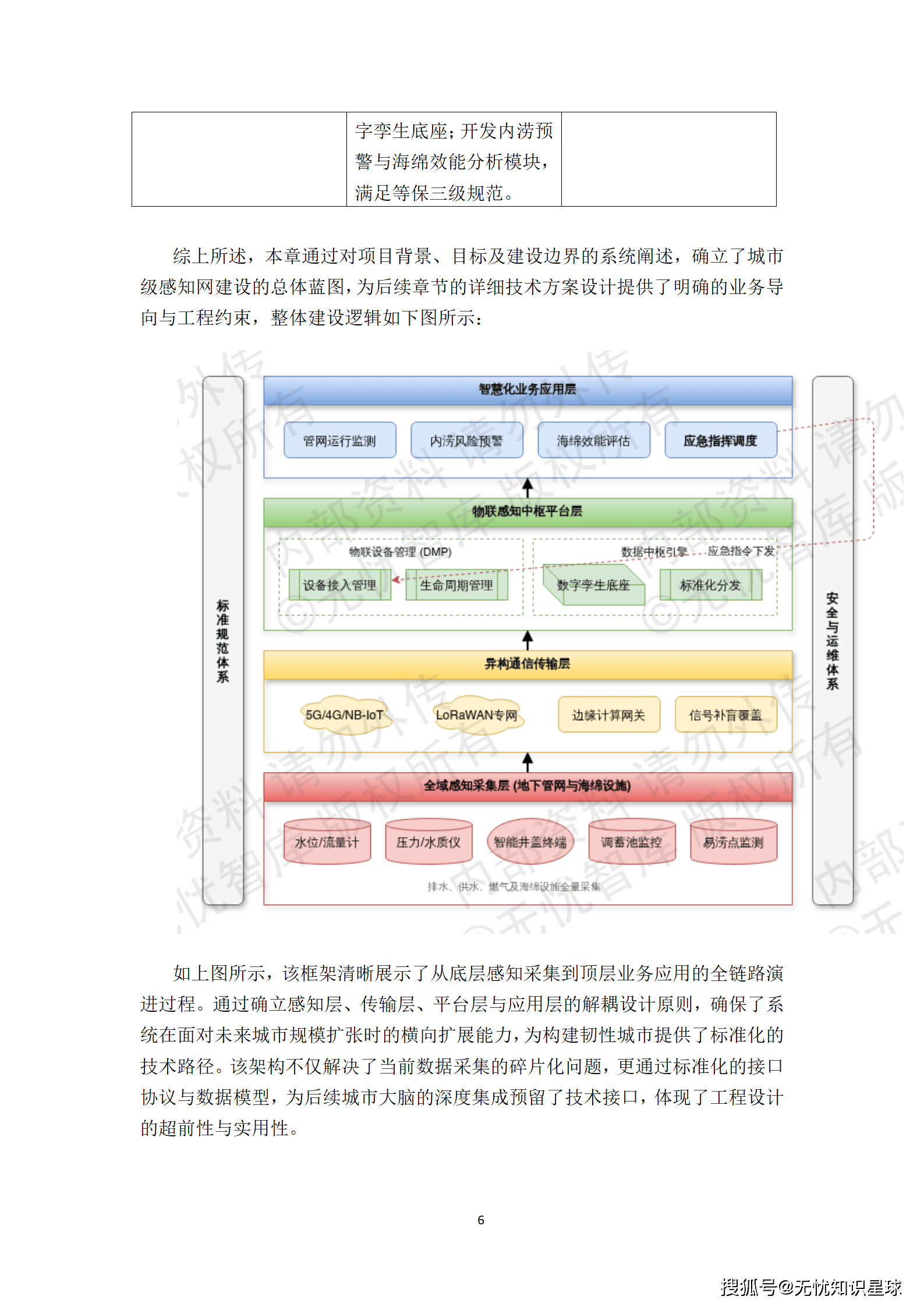

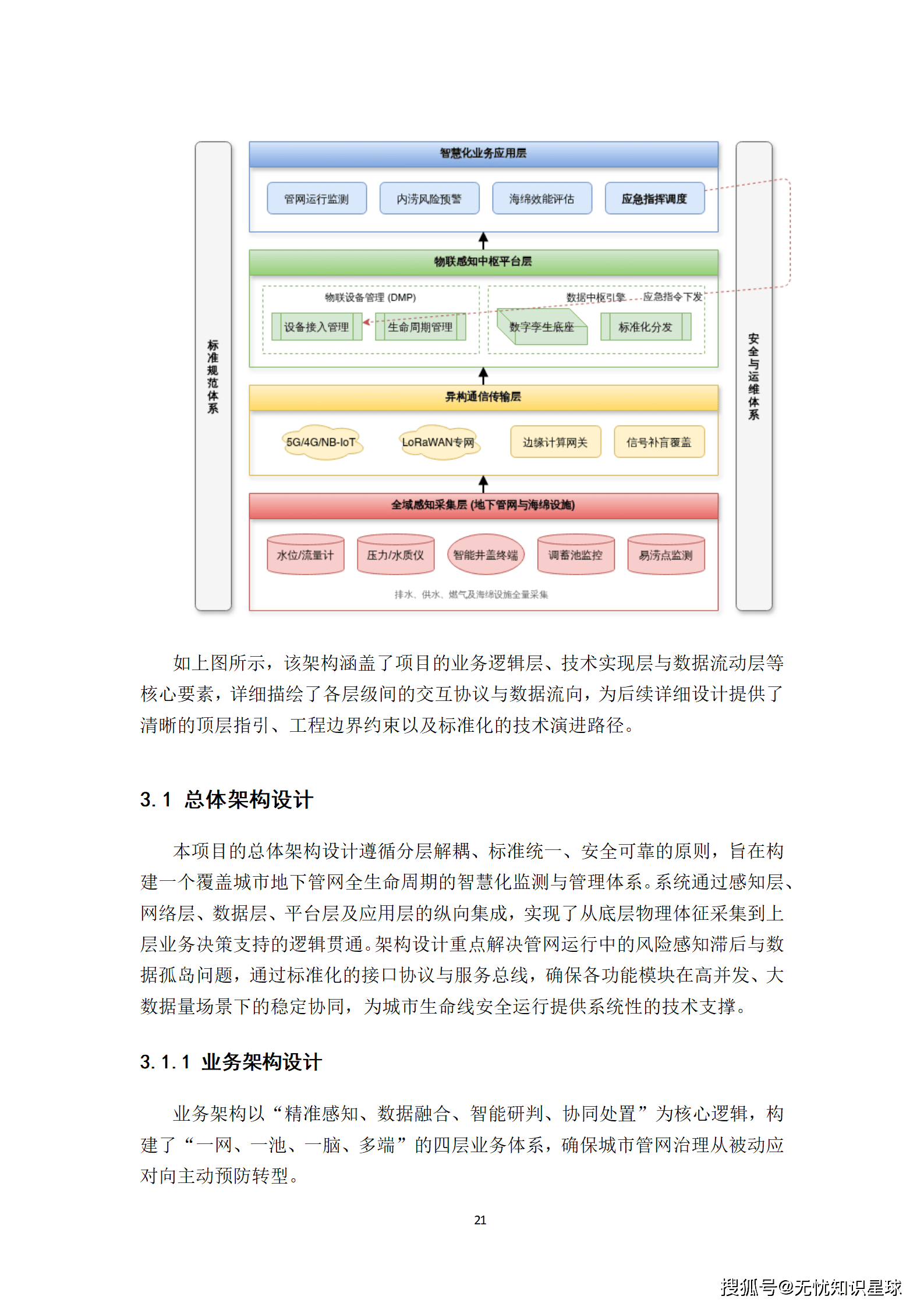

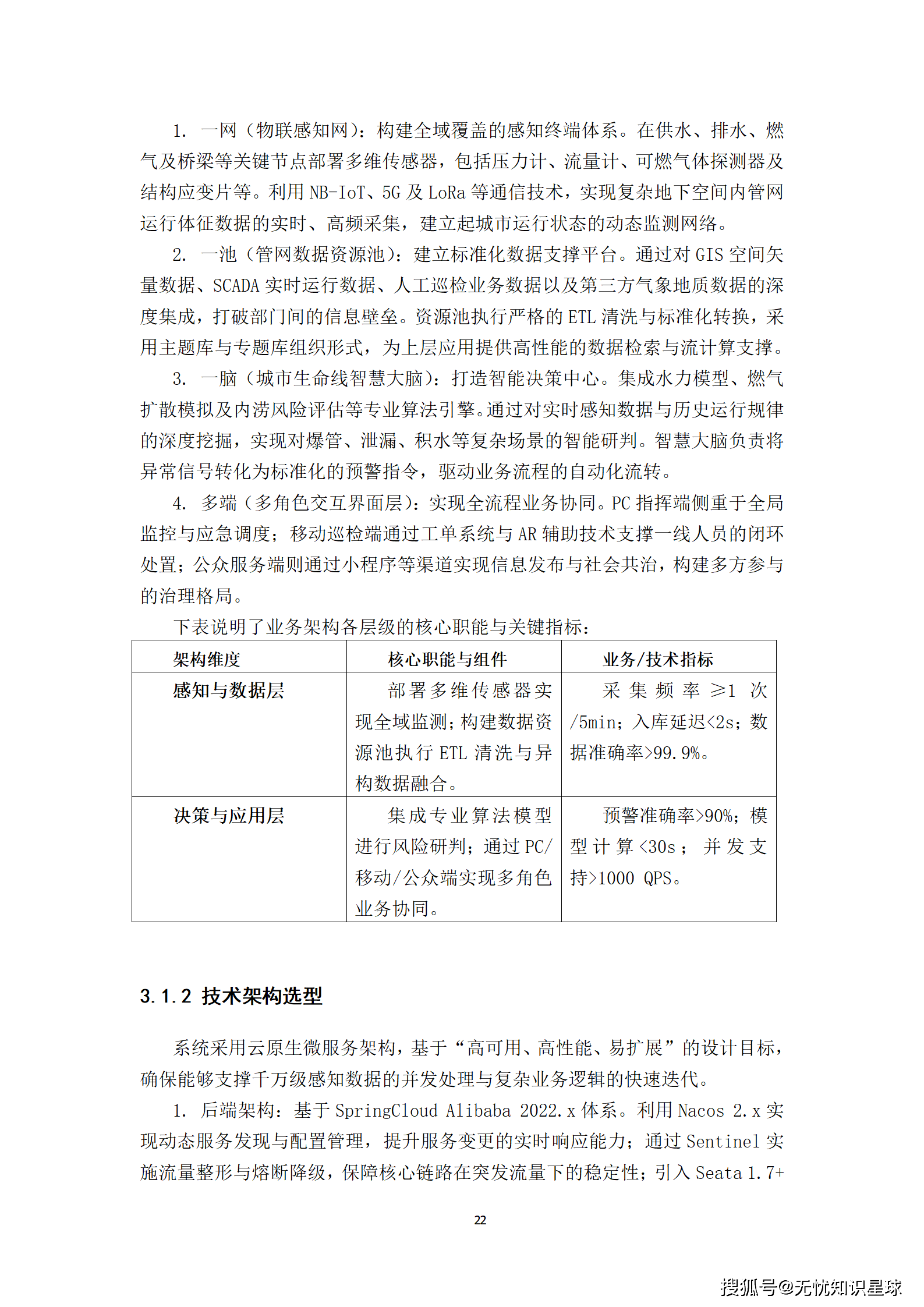

3.1 业务架构：“一网一池一脑多端”

业务架构以“精准感知、数据融合、智能研判、协同处置”为核心逻辑，构建了四层业务体系：

1. 感知层（一网）： 在供水、排水、燃气及桥梁等关键节点部署多维传感器，利用NB-IoT、5G及LoRa等技术，实现复杂地下空间内管网运行体征数据的实时、高频采集。
2. 数据层（一池）： 建立标准化数据支撑平台。通过对GIS空间矢量数据、SCADA实时运行数据、人工巡检业务数据以及第三方气象地质数据的深度集成，执行严格的ETL清洗与标准化转换，为上层应用提供高性能的数据检索与流计算支撑。
3. 平台层（一脑）： 打造智能决策中心。集成水力模型、燃气扩散模拟及内涝风险评估等专业算法引擎。通过对实时感知数据与历史运行规律的深度挖掘，实现对爆管、泄漏、积水等复杂场景的智能研判。
4. 应用层（多端）： 实现全流程业务协同。PC指挥端侧重于全局监控与应急调度；移动巡检端通过工单系统与AR辅助技术支撑一线人员的闭环处置；公众服务端则通过小程序等渠道实现信息发布与社会共治。

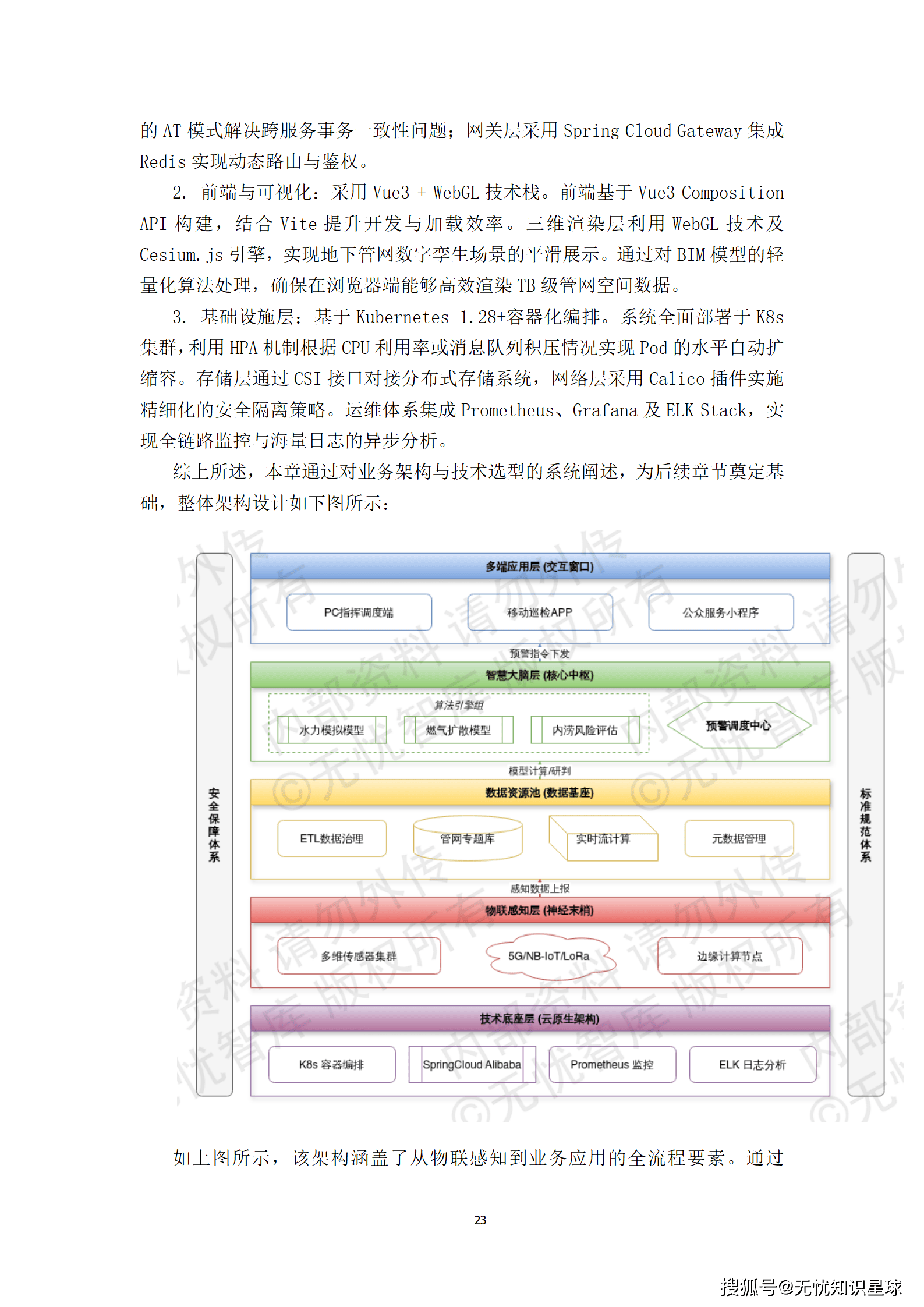

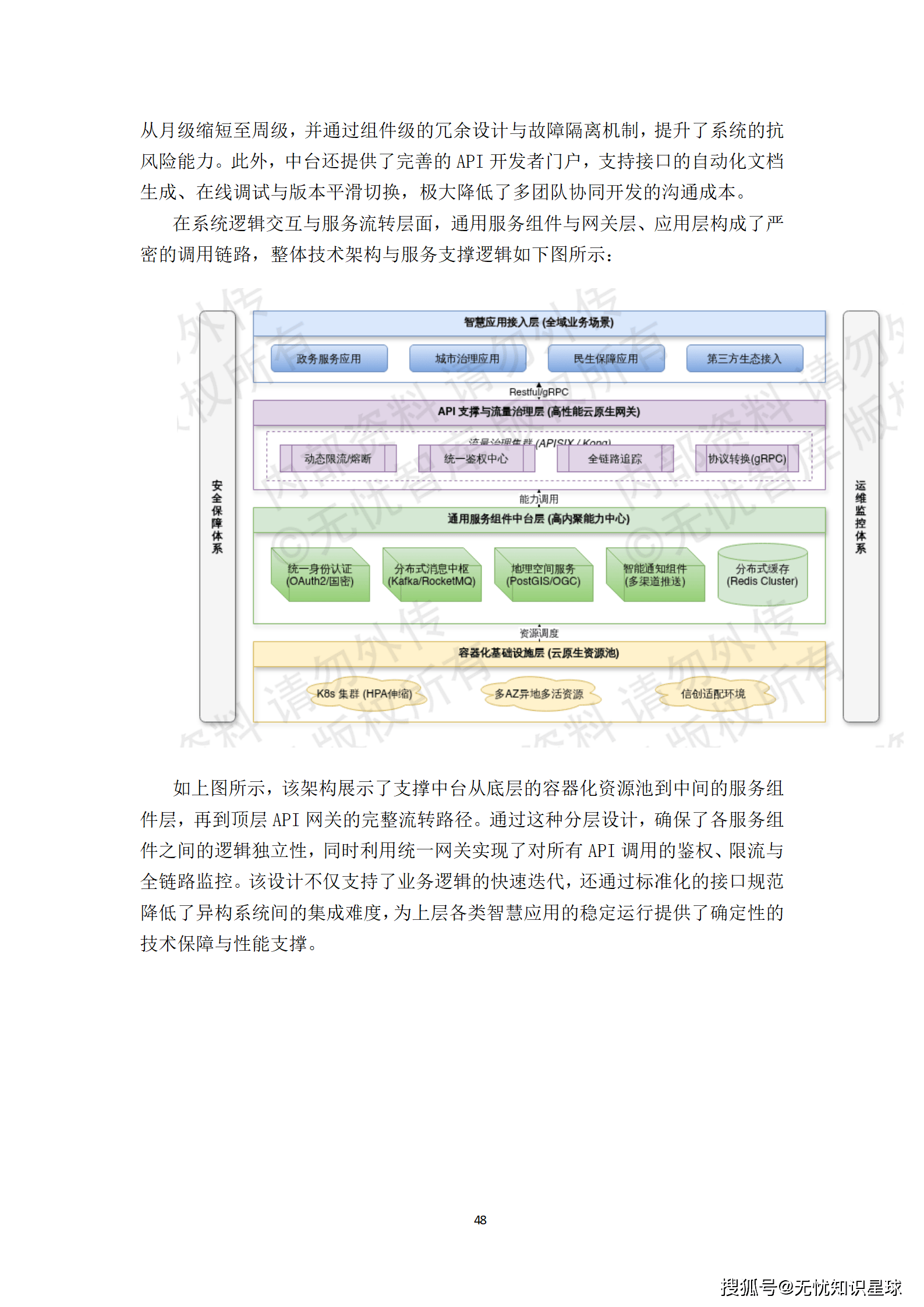

3.2 技术架构：云原生微服务与信创适配

系统采用云原生微服务架构，基于“高可用、高性能、易扩展”的设计目标，确保能够支撑千万级感知数据的并发处理。

• 后端架构： 基于SpringCloud Alibaba 2022.x体系。利用Nacos 2.x实现动态服务发现，Sentinel实施流量整形与熔断降级，Seata 1.7+解决分布式事务一致性问题。
• 前端与可视化： 采用Vue3 + WebGL技术栈。三维渲染层利用Cesium.js引擎，实现地下管网数字孪生场景的平滑展示，支持TB级管网空间数据的高效渲染。
• 基础设施层： 基于Kubernetes 1.28+容器化编排。系统全面部署于K8s集群，利用HPA机制实现Pod的水平自动扩缩容。存储层通过CSI接口对接分布式存储系统，运维体系集成Prometheus、Grafana及ELK Stack，实现全链路监控。
• 信创适配： 特别强调对国产化软硬件生态的深度适配，从底层芯片（鲲鹏/海光）、操作系统（麒麟/统信）到中间件及数据库（达梦/OceanBase），均实现全栈信创环境下的性能调优。

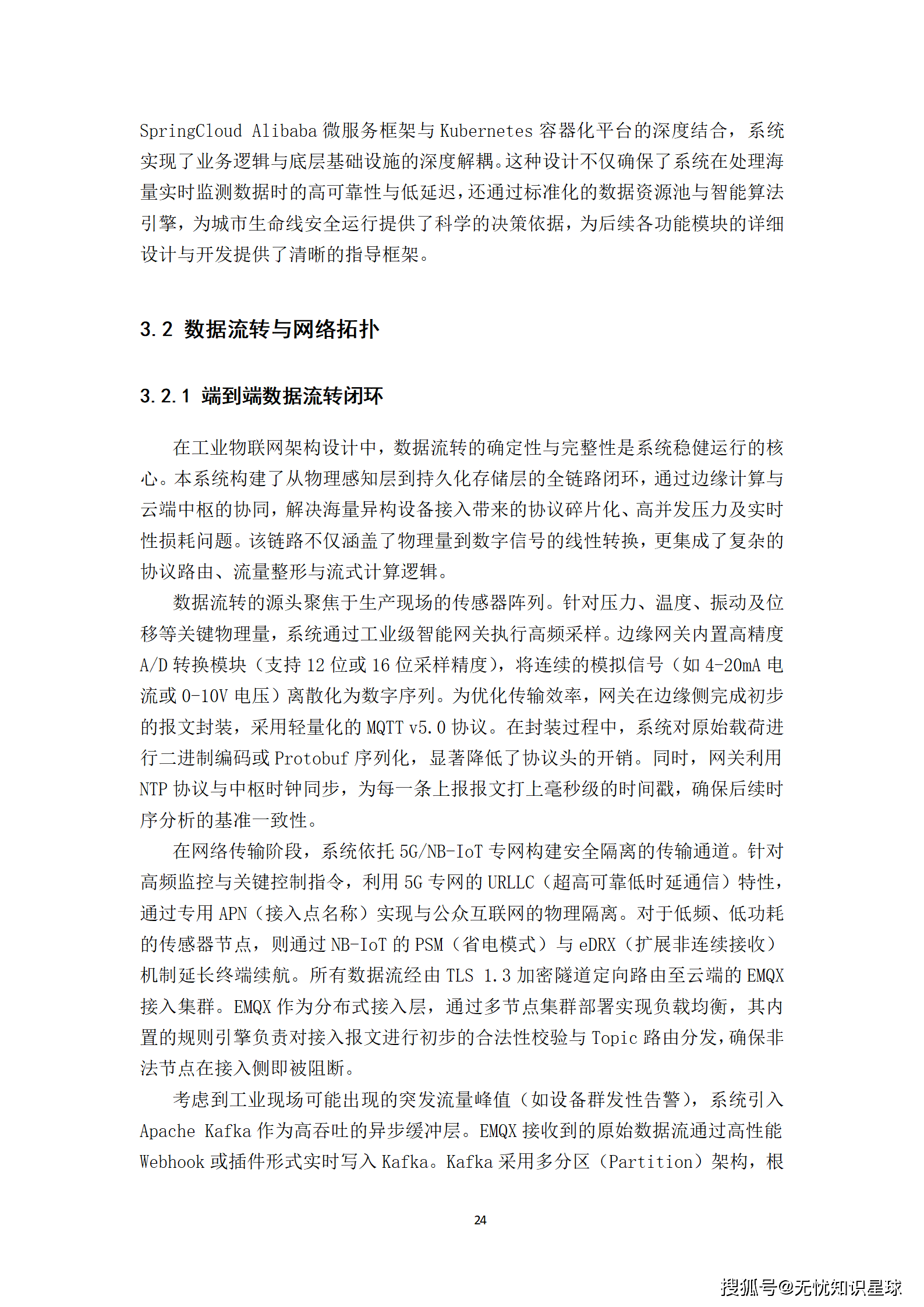

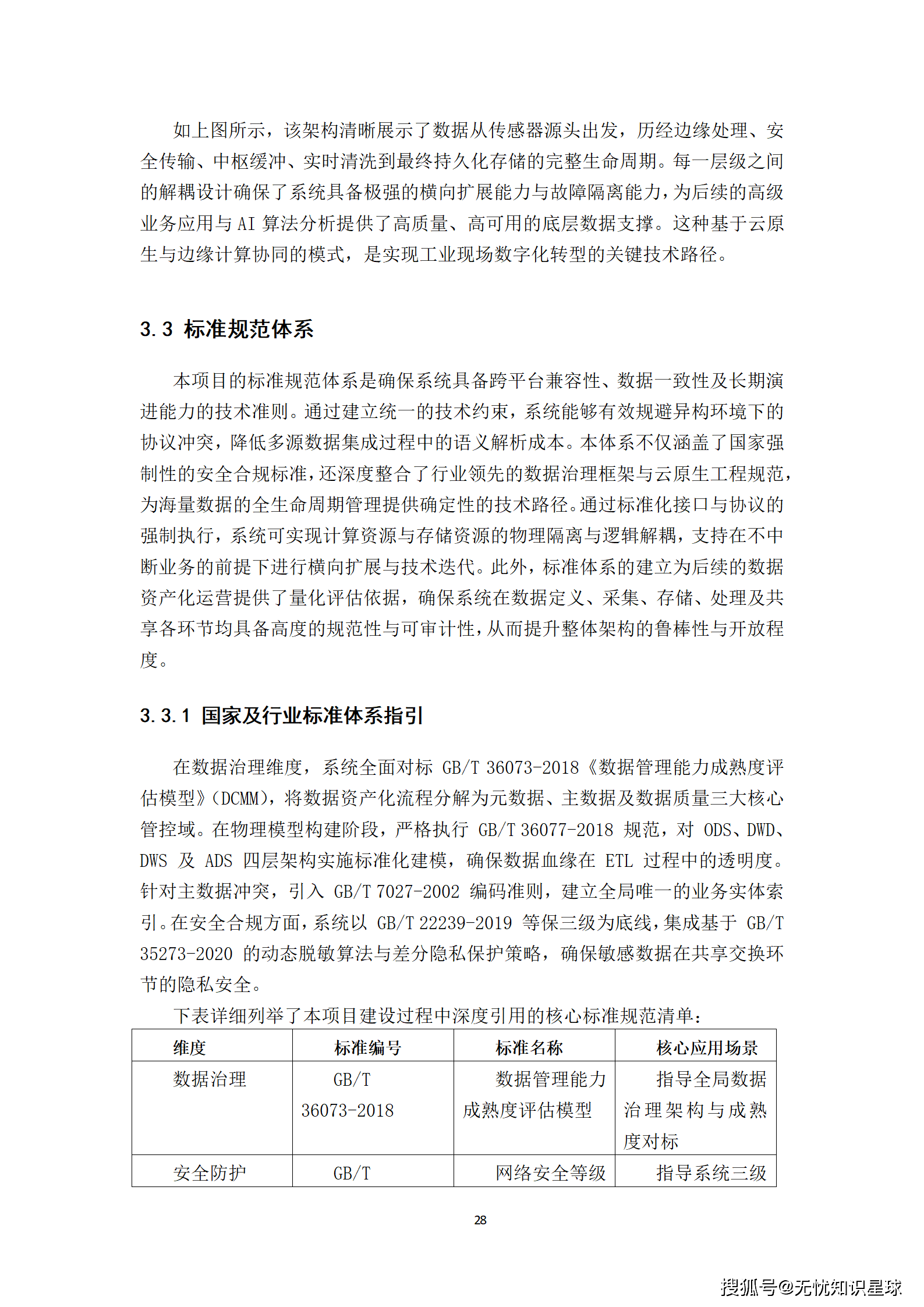

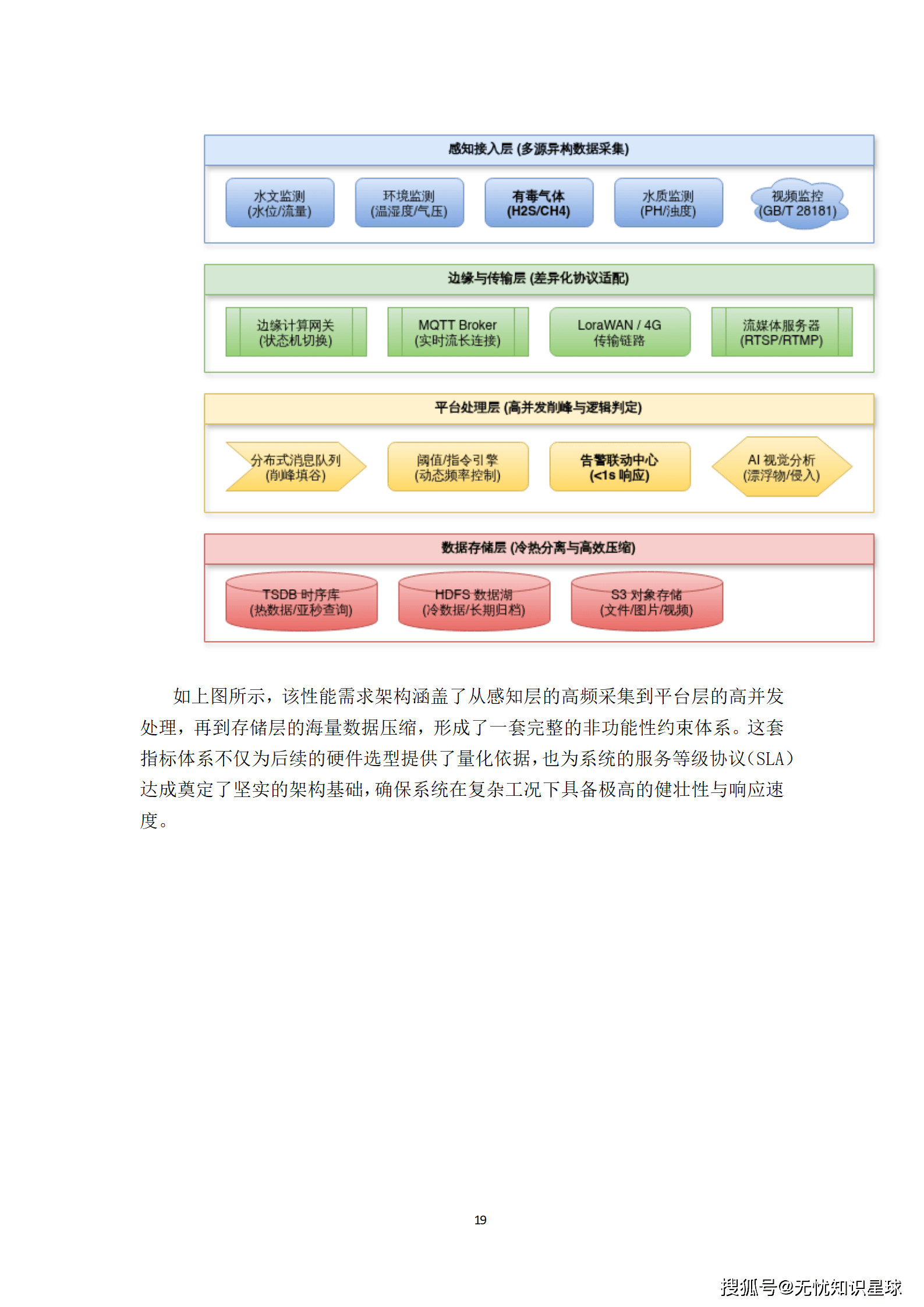

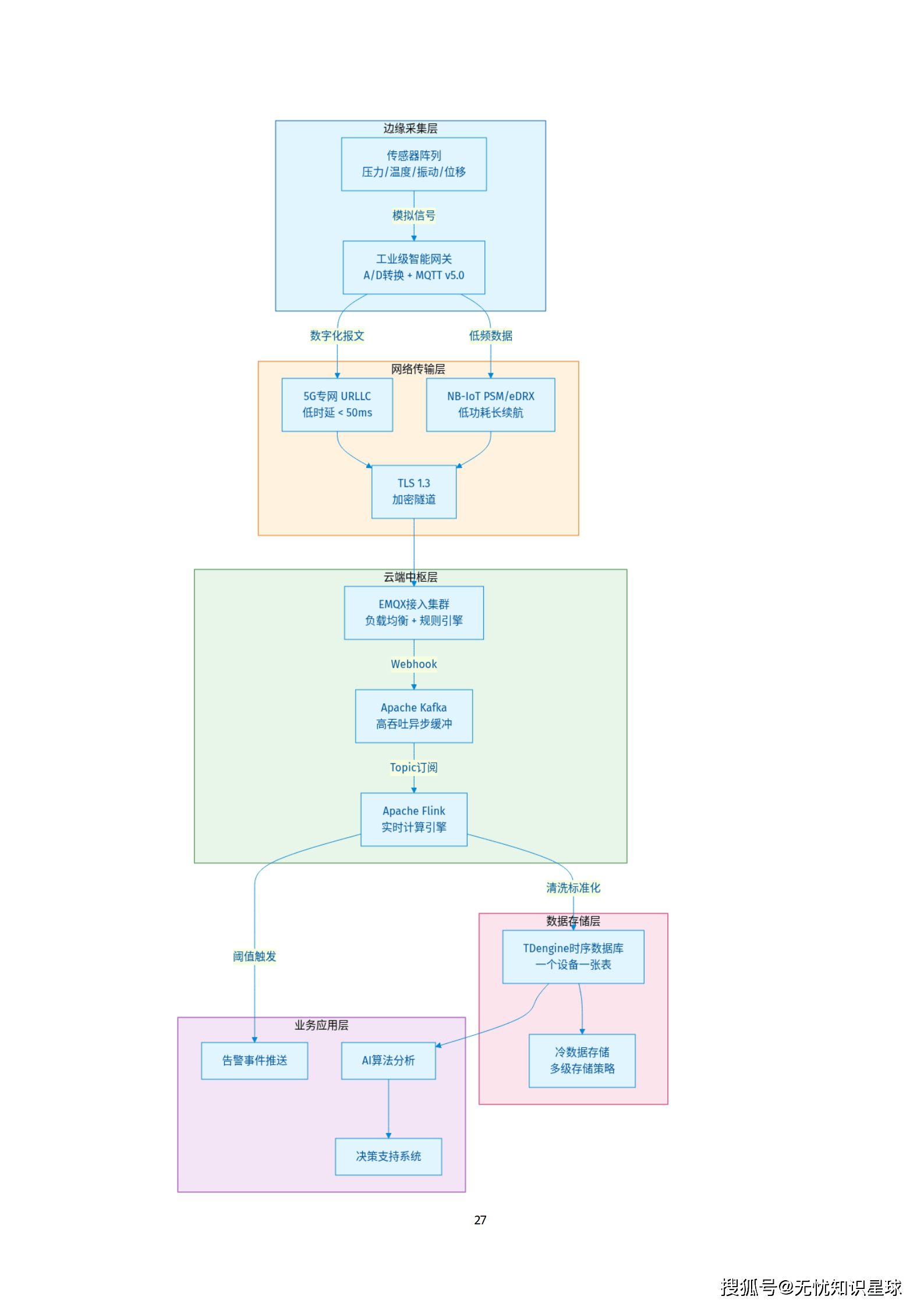

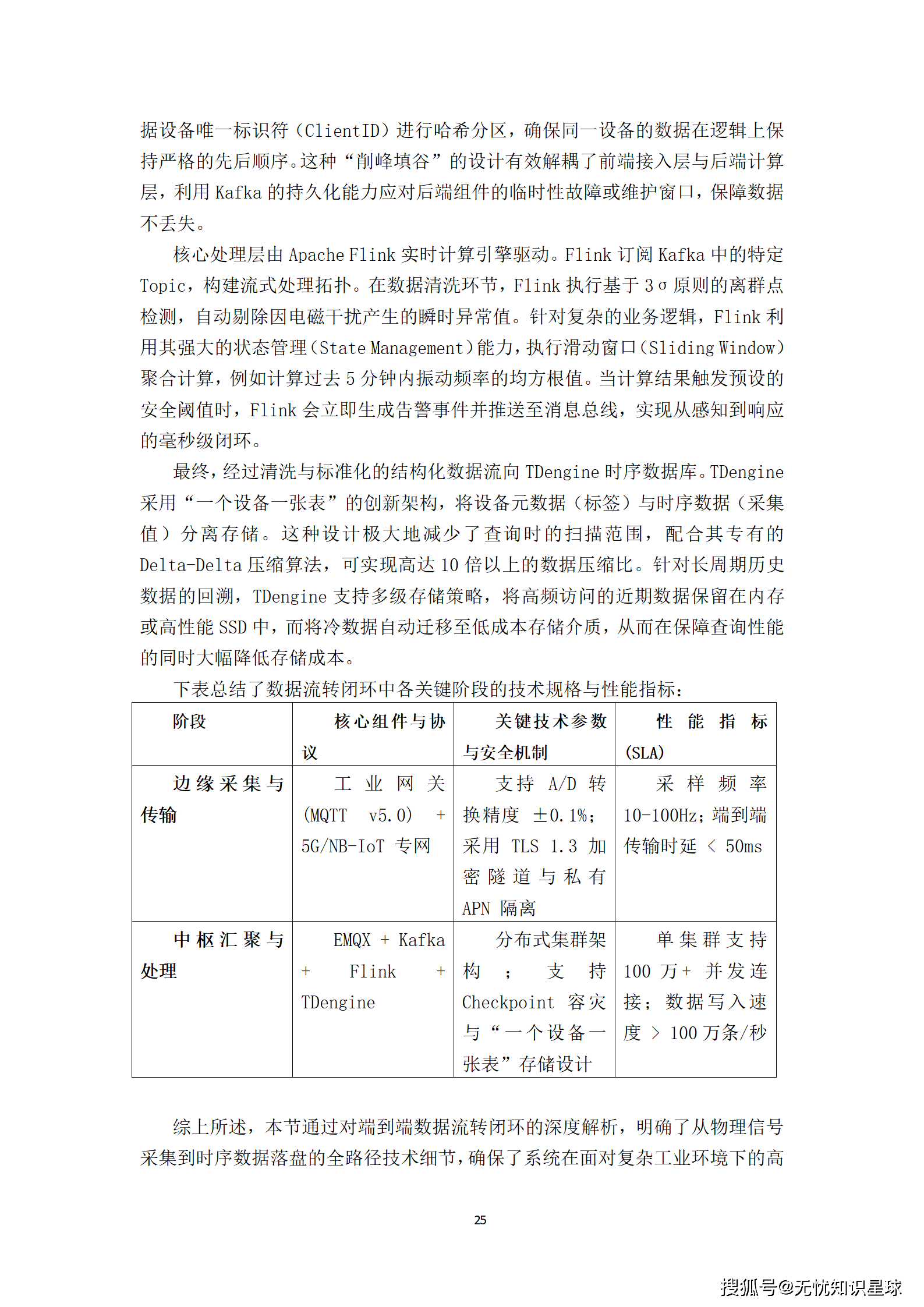

3.3 数据流转闭环：从边缘到云端

数据流转的确定性与完整性是系统稳健运行的核心。本系统构建了从物理感知层到持久化存储层的全链路闭环：

1. 边缘采集： 工业网关内置高精度A/D转换模块，将模拟信号离散化为数字序列，采用MQTT v5.0协议进行轻量化封装，并打上毫秒级时间戳。
2. 安全传输： 依托5G/NB-IoT专网构建安全隔离通道，所有数据流经由TLS 1.3加密隧道定向路由至云端的EMQX接入集群。
3. 中枢缓冲： 引入Apache Kafka作为高吞吐的异步缓冲层，利用多分区架构确保数据顺序，有效解耦接入层与计算层。
4. 实时计算： 由Apache Flink驱动，执行基于3σ原则的离群点检测及滑动窗口聚合计算，实现毫秒级告警触发。
5. 持久化存储： 流向TDengine时序数据库，采用“一个设备一张表”架构及Delta-Delta压缩算法，实现高达10倍以上的数据压缩比，支持冷热数据分级存储。

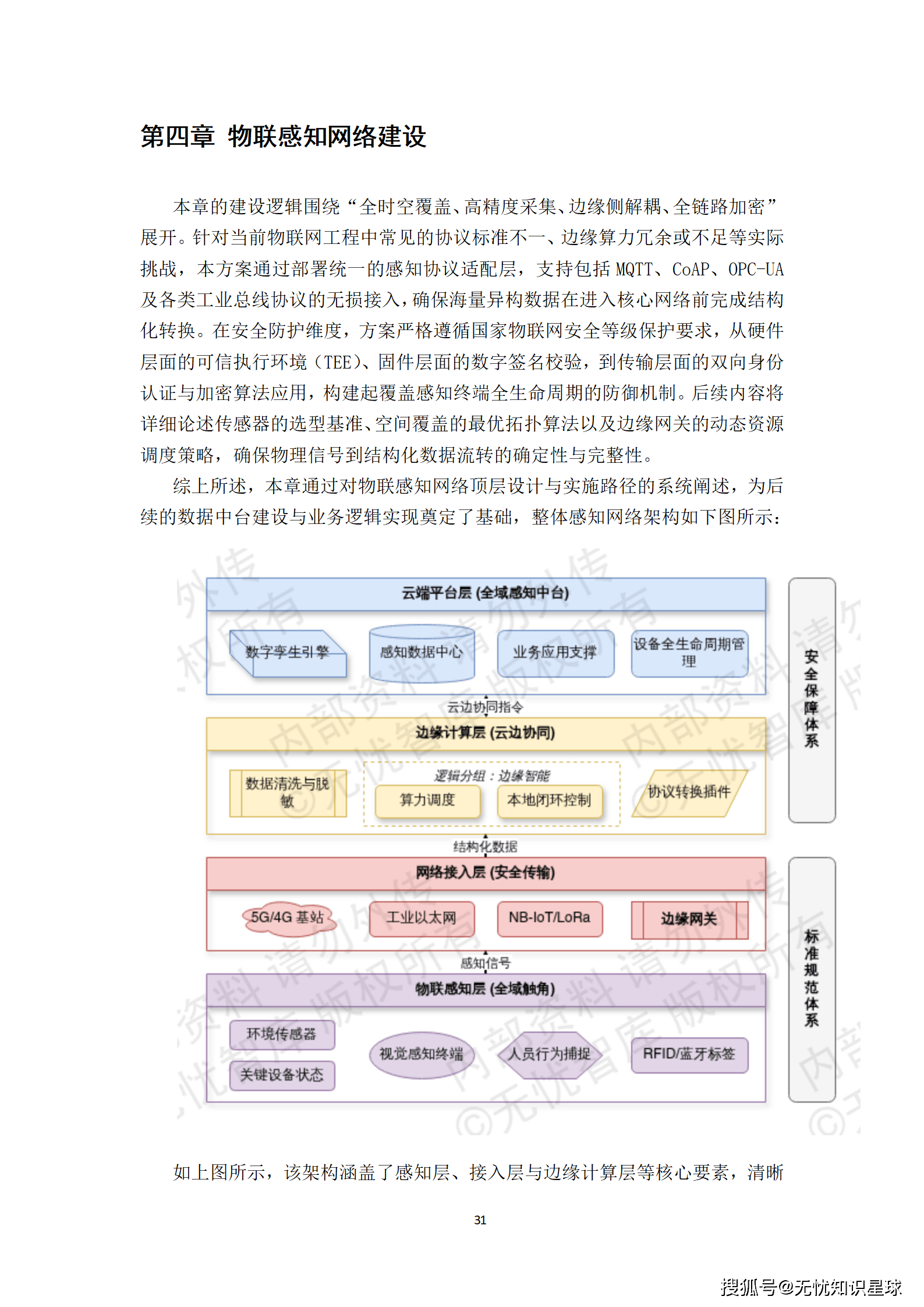

四、物联感知网络建设：全域覆盖与边缘智能

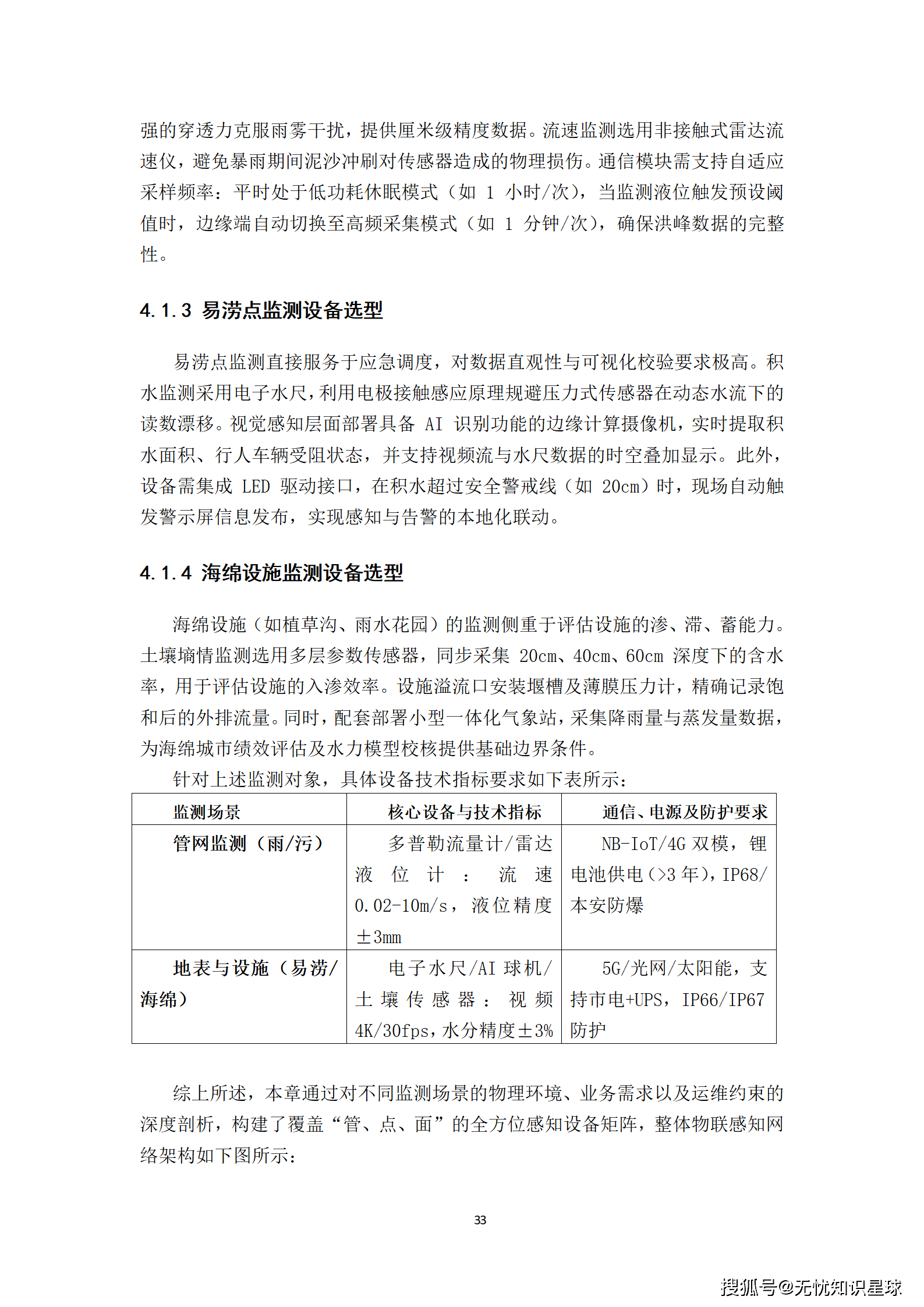

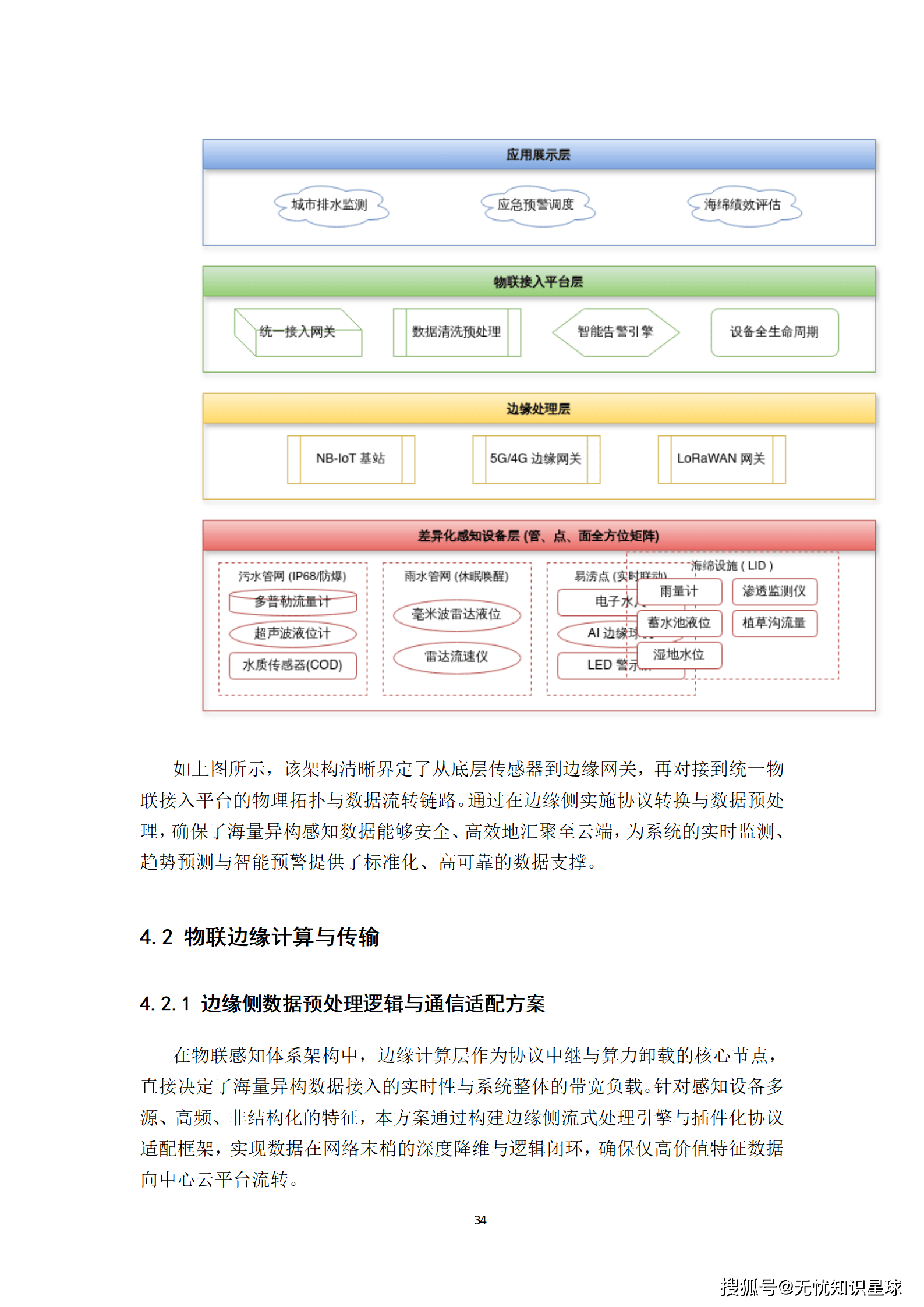

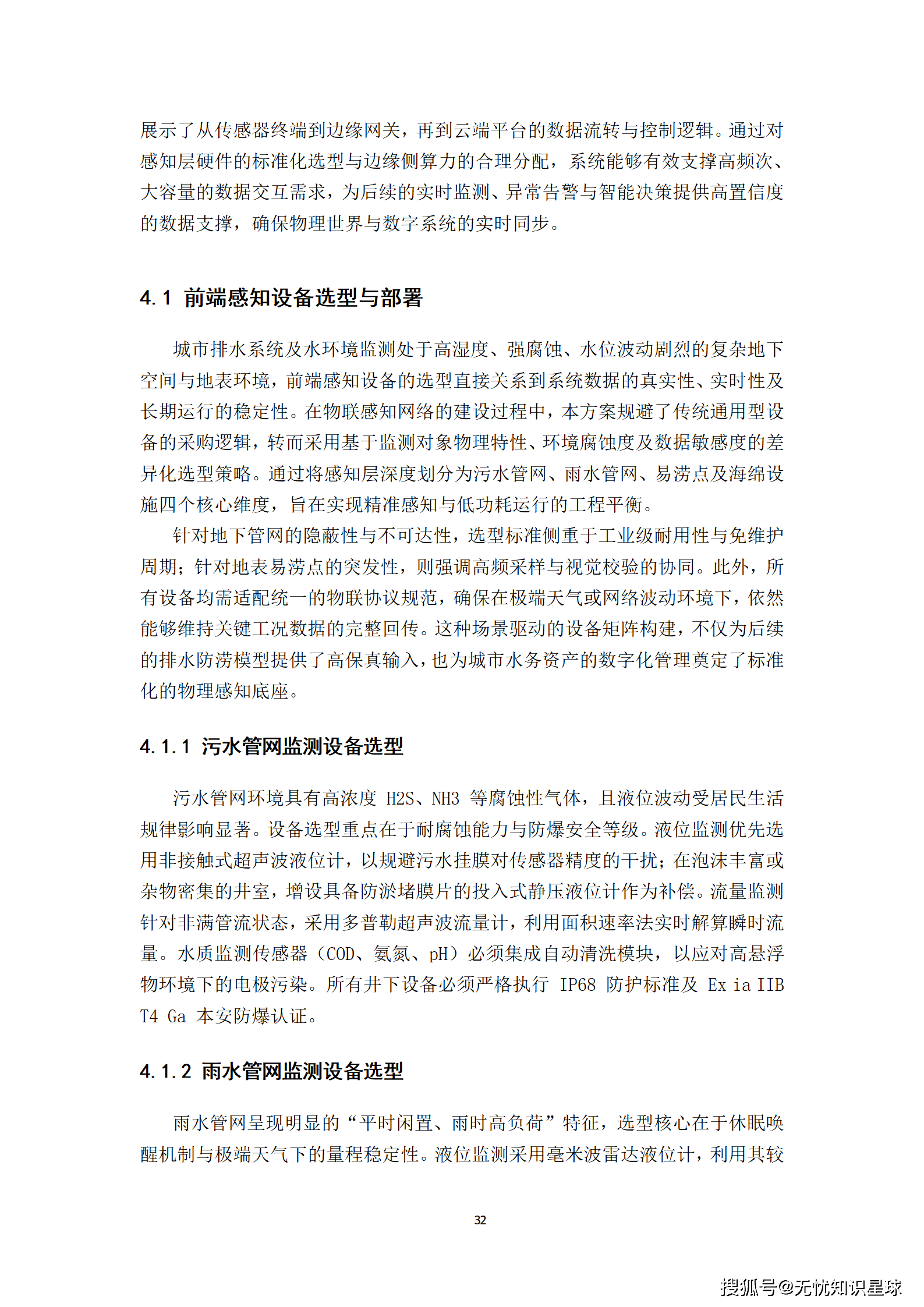

4.1 前端感知设备选型策略

针对城市排水系统及水环境监测的高湿度、强腐蚀环境，本方案采用基于监测对象物理特性、环境腐蚀度及数据敏感度的差异化选型策略：

• 污水管网： 重点在于耐腐蚀与防爆。优先选用非接触式超声波液位计规避挂膜干扰，增设投入式静压液位计作为补偿。流量监测采用多普勒超声波流量计。所有设备必须严格执行IP68防护及Ex ia IIB T4 Ga本安防爆认证。
• 雨水管网： 核心在于休眠唤醒机制。采用毫米波雷达液位计克服雨雾干扰，流速监测选用非接触式雷达流速仪。通信模块支持自适应采样频率，平时低功耗休眠，雨时高频采集。
• 易涝点： 强调直观性与可视化。采用电子水尺规避读数漂移，部署具备AI识别功能的边缘计算摄像机，实时提取积水面积，并联动LED警示屏进行现场告警。
• 海绵设施： 侧重评估渗滞蓄能力。选用多层土壤墒情传感器同步采集不同深度含水率，配套小型一体化气象站采集降雨蒸发数据，为绩效评估提供边界条件。

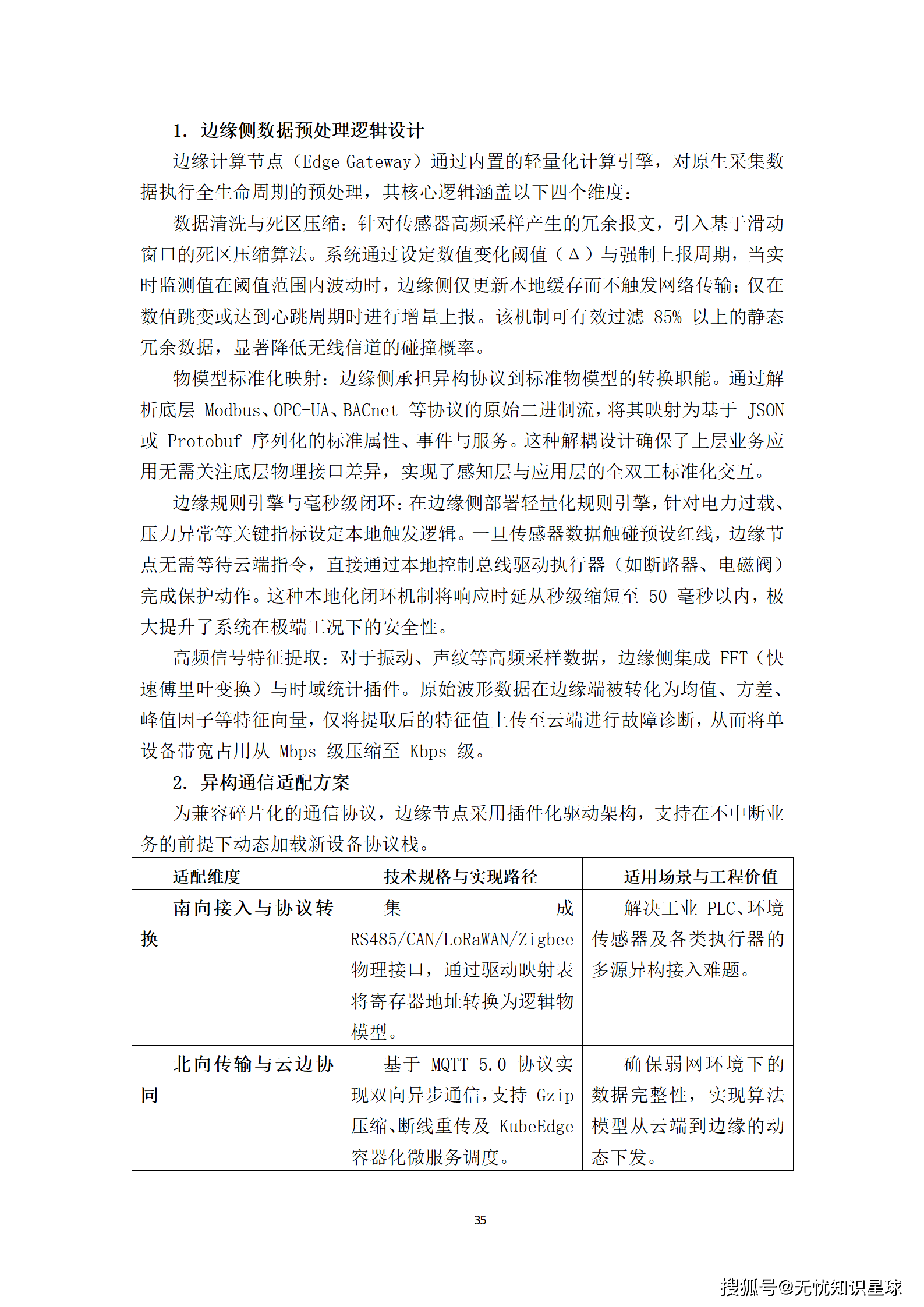

4.2 边缘计算与通信适配

边缘计算层作为协议中继与算力卸载的核心节点，直接决定了系统的实时性。

• 数据清洗与死区压缩： 引入基于滑动窗口的死区压缩算法，仅在数值跳变或达到心跳周期时上报，过滤85%以上的静态冗余数据。
• 物模型标准化映射： 边缘侧承担异构协议（Modbus, OPC-UA等）到标准物模型的转换，实现感知层与应用层的全双工标准化交互。
• 边缘规则引擎： 针对关键指标设定本地触发逻辑，一旦触碰红线，边缘节点直接驱动执行器完成保护动作，响应时延缩短至50毫秒以内。
• 高频信号特征提取： 对振动、声纹等数据进行FFT变换，仅上传特征向量，将单设备带宽占用从Mbps级压缩至Kbps级。

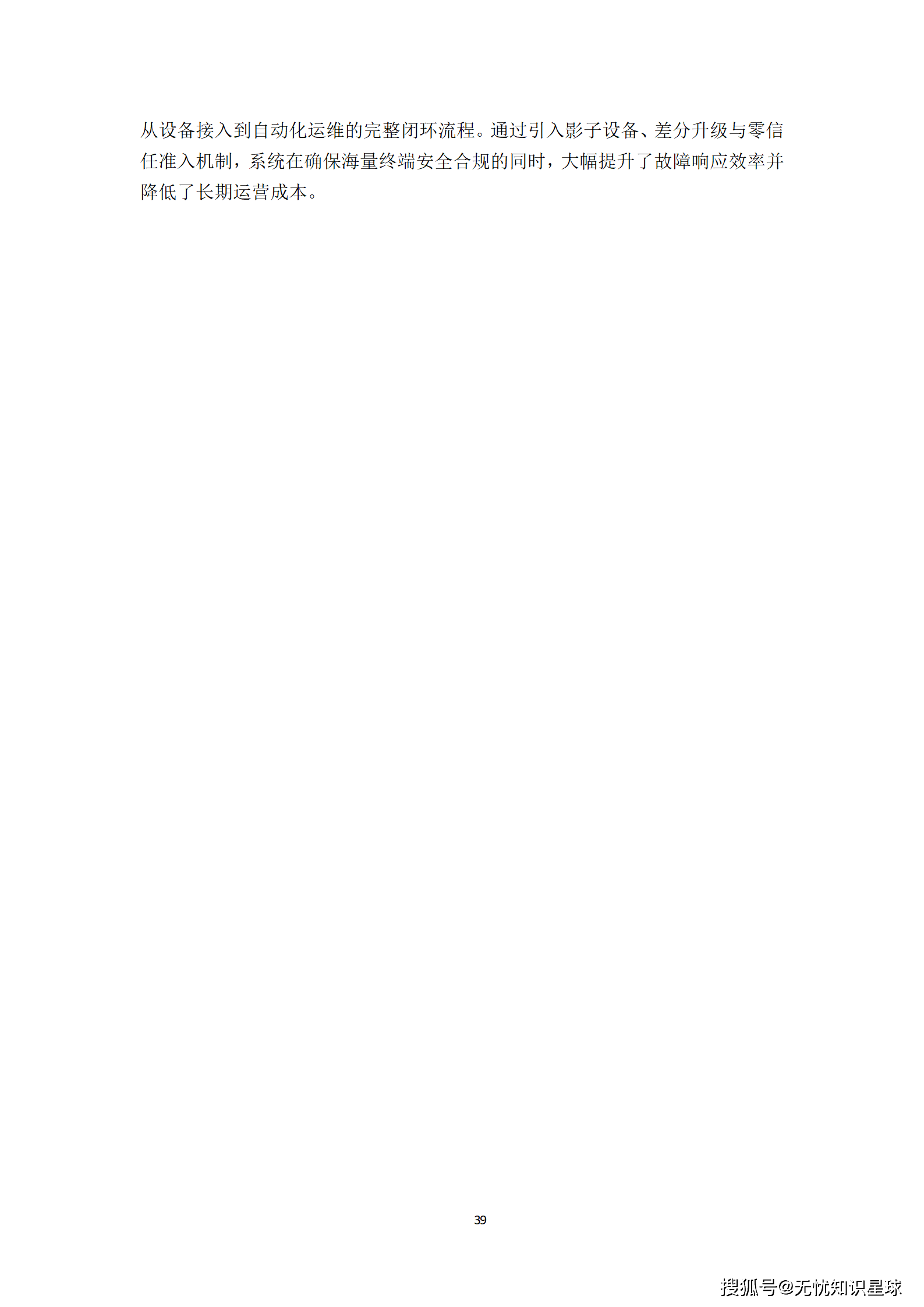

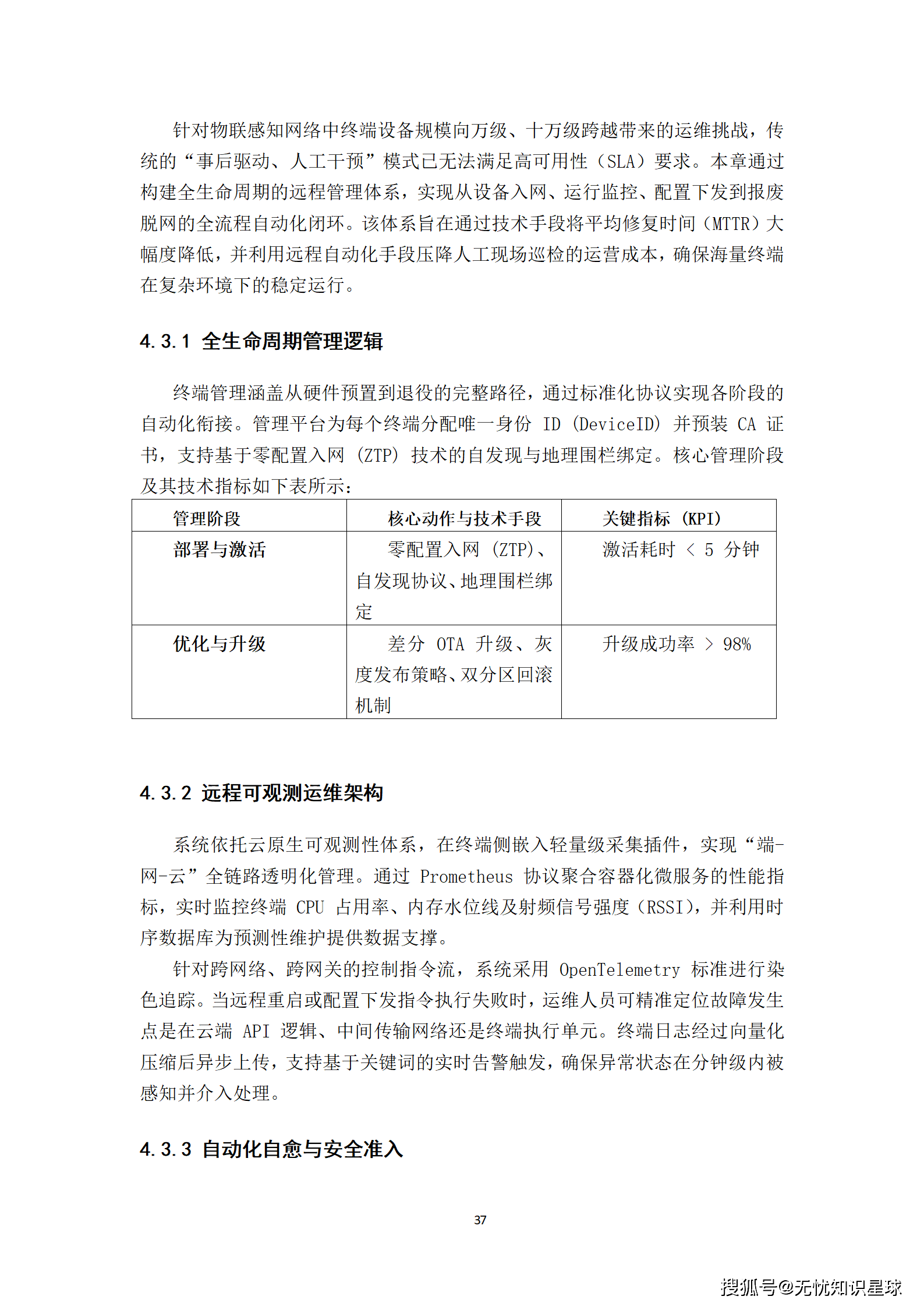

4.3 终端运维与管理

针对万级、十万级终端规模，构建全生命周期的远程管理体系：

• 零配置入网 (ZTP)： 支持设备自发现与地理围栏绑定，激活耗时小于5分钟。
• 远程可观测性： 嵌入轻量级采集插件，实时监控CPU、内存及信号强度，利用OpenTelemetry标准进行全链路追踪。
• 自动化自愈： 集成影子设备技术与差分OTA升级，升级包体积压缩80%以上，内置“双分区”备份机制，规避设备“变砖”风险。
• 零信任安全： 所有终端接入必须通过基于国密算法的双向身份认证，定期执行合规性扫描，异常自动隔离。

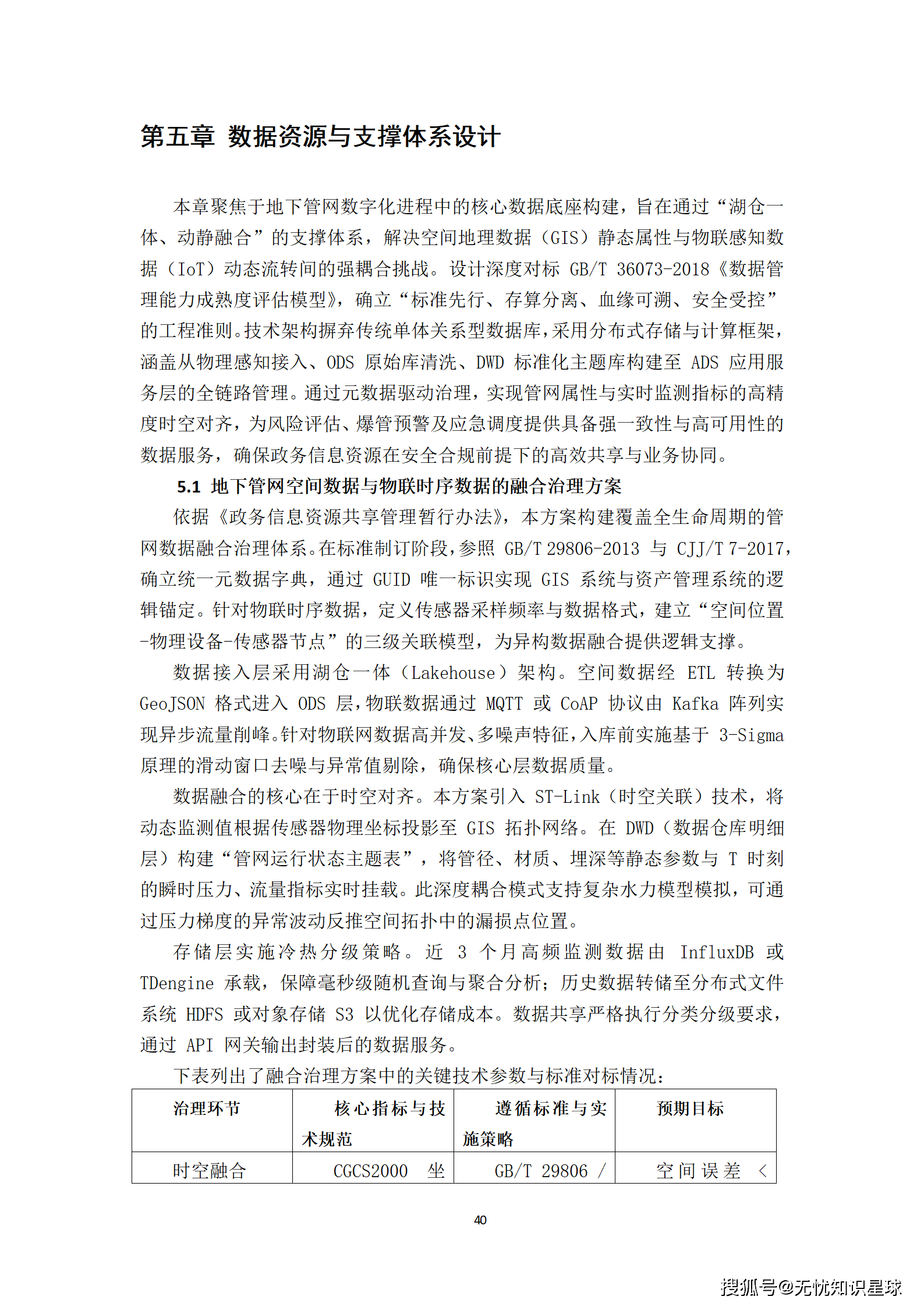

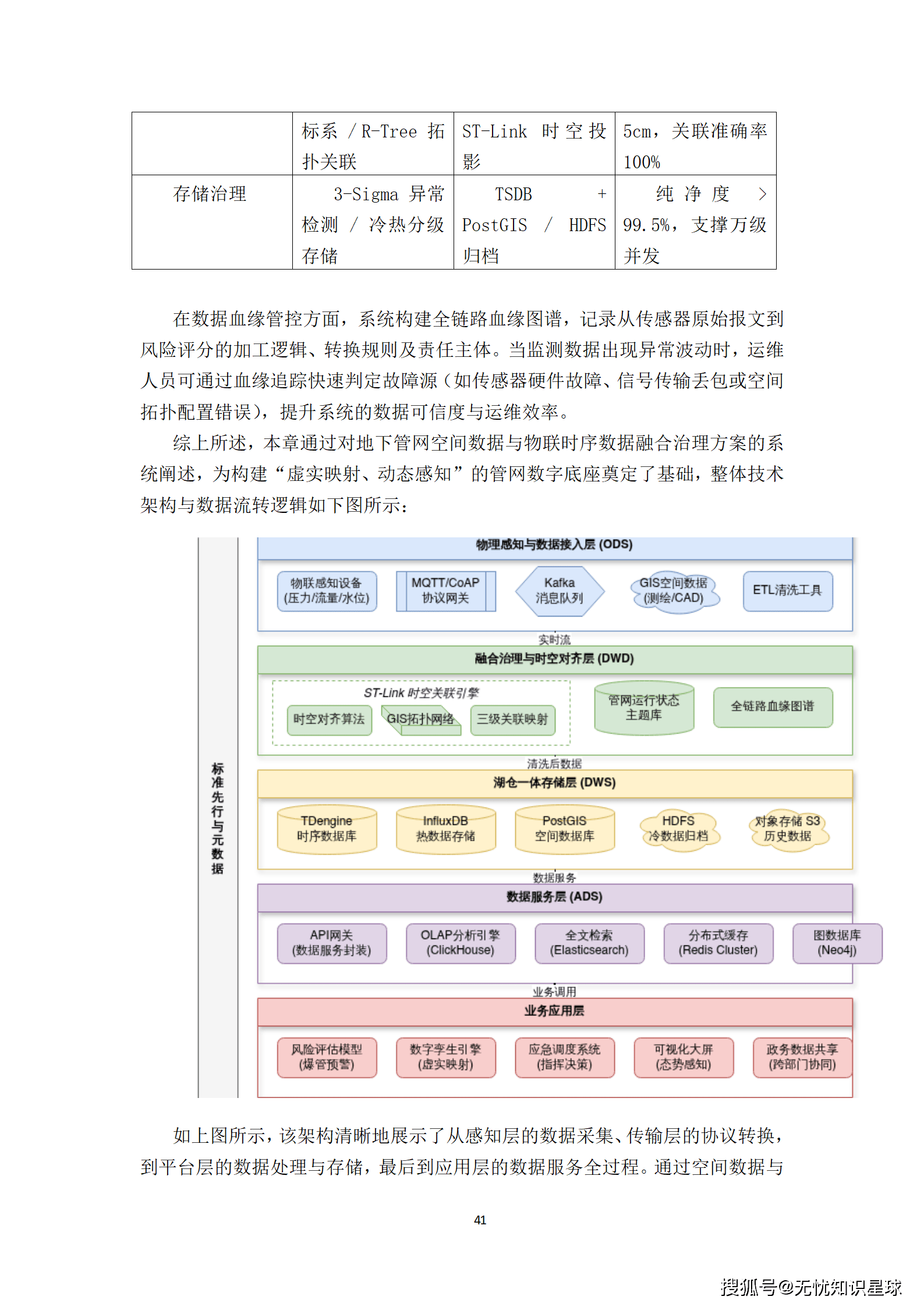

五、数据资源与支撑体系：湖仓一体与融合治理

5.1 时空数据融合治理

依据《政务信息资源共享管理暂行办法》，构建覆盖全生命周期的管网数据融合治理体系。

• 标准先行： 参照GB/T 29806与CJJ/T 7，确立统一元数据字典，通过GUID唯一标识实现GIS系统与资产管理系统的逻辑锚定。
• 湖仓一体架构： 空间数据经ETL转换为GeoJSON进入ODS层，物联数据通过Kafka实现异步流量削峰。入库前实施基于3-Sigma原理的去噪与异常值剔除。
• 时空对齐 (ST-Link)： 引入时空关联技术，将动态监测值根据传感器物理坐标投影至GIS拓扑网络。在DWD层构建“管网运行状态主题表”，将静态参数与动态指标实时挂载，支持复杂水力模型模拟。
• 冷热分级存储： 近3个月热数据由TDengine承载，保障毫秒级查询；历史冷数据转储至HDFS/S3，优化存储成本。

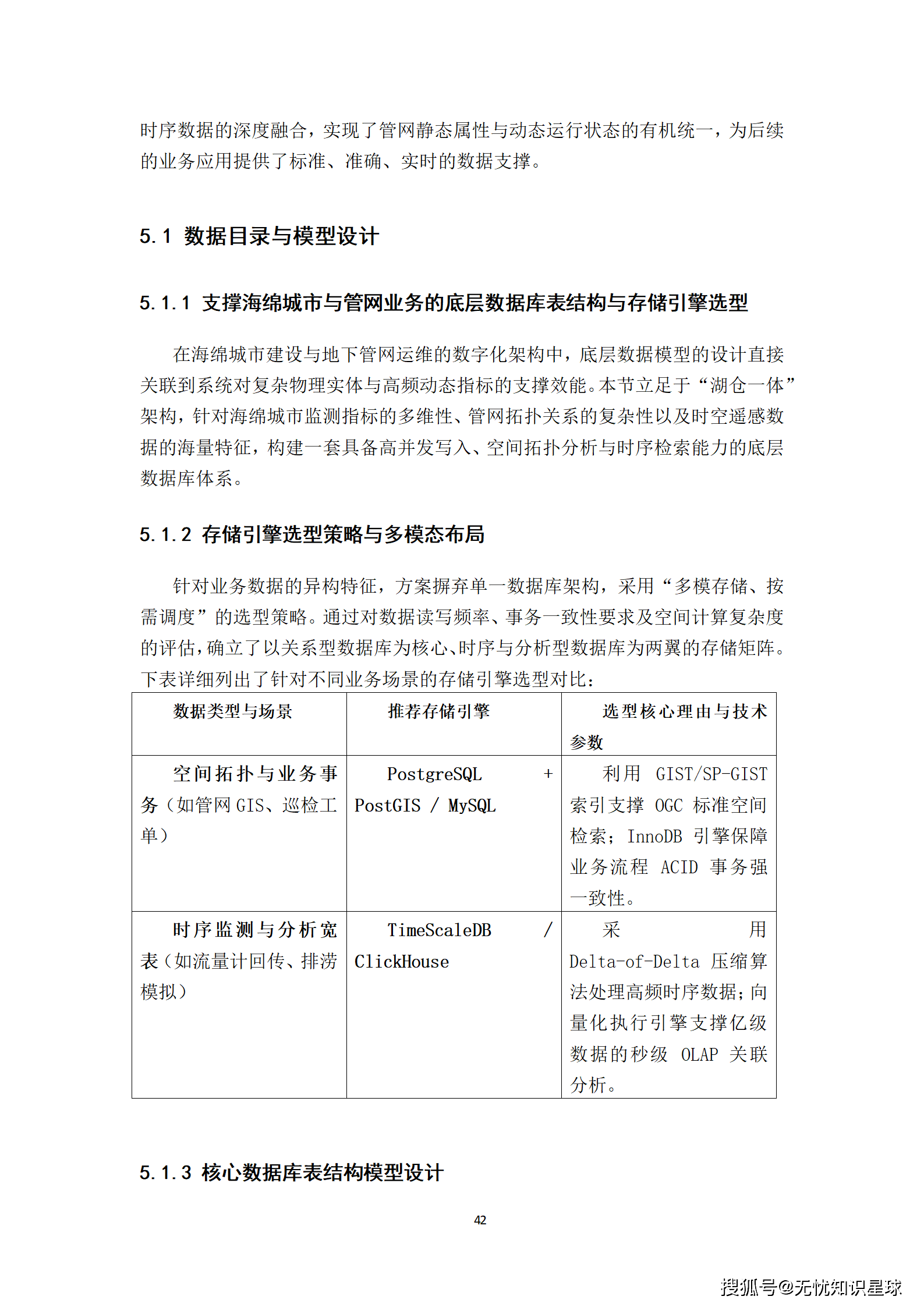

5.2 数据模型设计与存储引擎

针对业务数据的异构特征，采用“多模存储、按需调度”策略：

• 空间拓扑与业务事务： 选用PostgreSQL + PostGIS，利用GIST索引支撑OGC标准空间检索，InnoDB引擎保障ACID事务强一致性。
• 时序监测与分析宽表： 选用TimeScaleDB或ClickHouse，采用Delta-of-Delta压缩算法处理高频时序数据，向量化执行引擎支撑亿级数据的秒级OLAP分析。

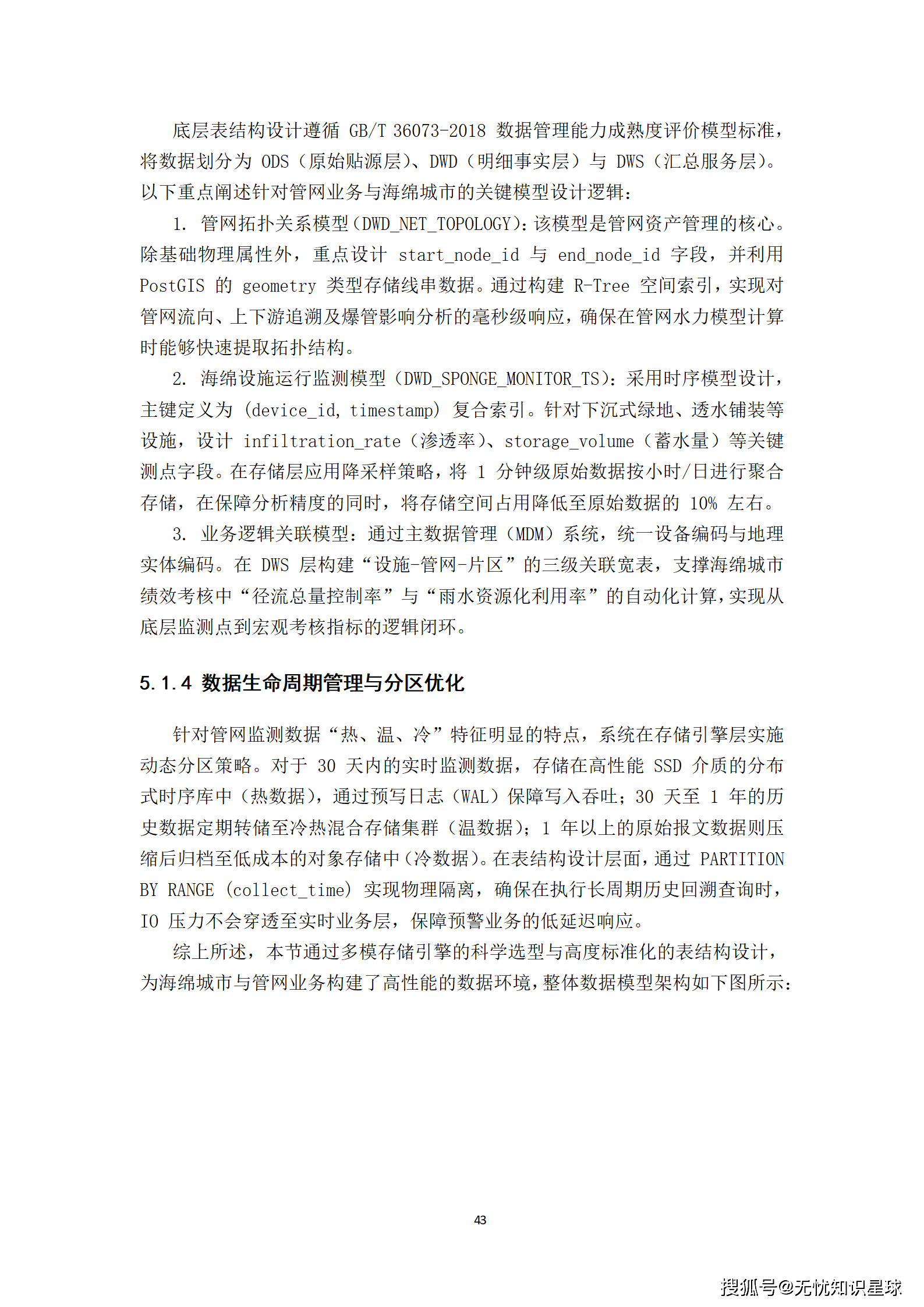

• 核心模型设计：管网拓扑关系模型 (DWD_NET_TOPOLOGY)： 重点设计起止节点ID及线串几何字段，构建R-Tree空间索引，支持毫秒级上下游追溯。海绵设施监测模型 (DWD_SPONGE_MONITOR_TS)： 采用时序模型，主键定义为(device_id, timestamp)，设计渗透率、蓄水量等测点字段，实施降采样策略。

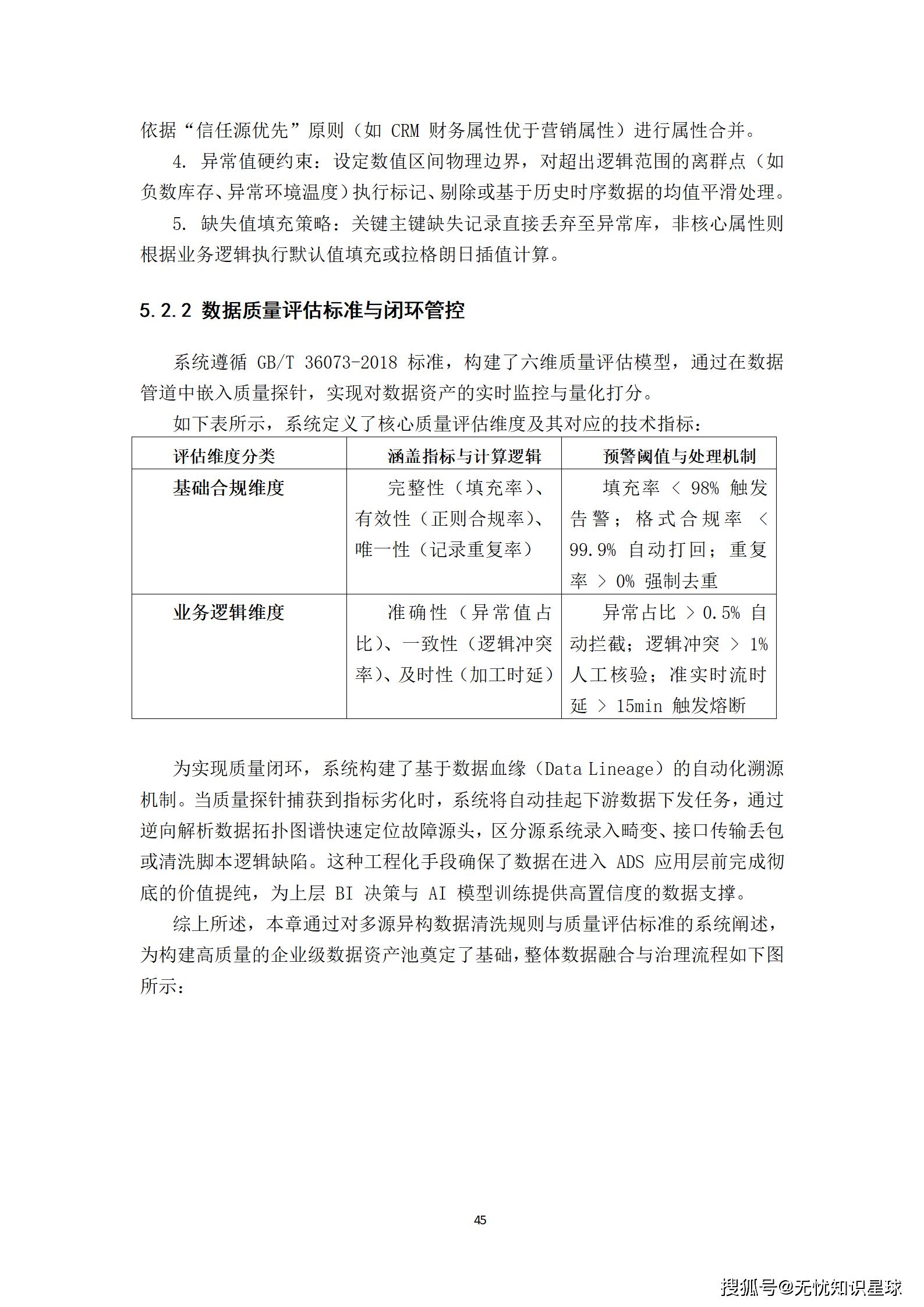

5.3 数据质量与闭环管控

遵循GB/T 36073标准，构建六维质量评估模型（完整性、有效性、唯一性、准确性、一致性、及时性）。通过在数据管道中嵌入质量探针，实现实时监控与量化打分。当质量指标劣化时，系统自动挂起下游任务，通过数据血缘溯源快速定位故障源头，确保进入应用层的数据具备高置信度。

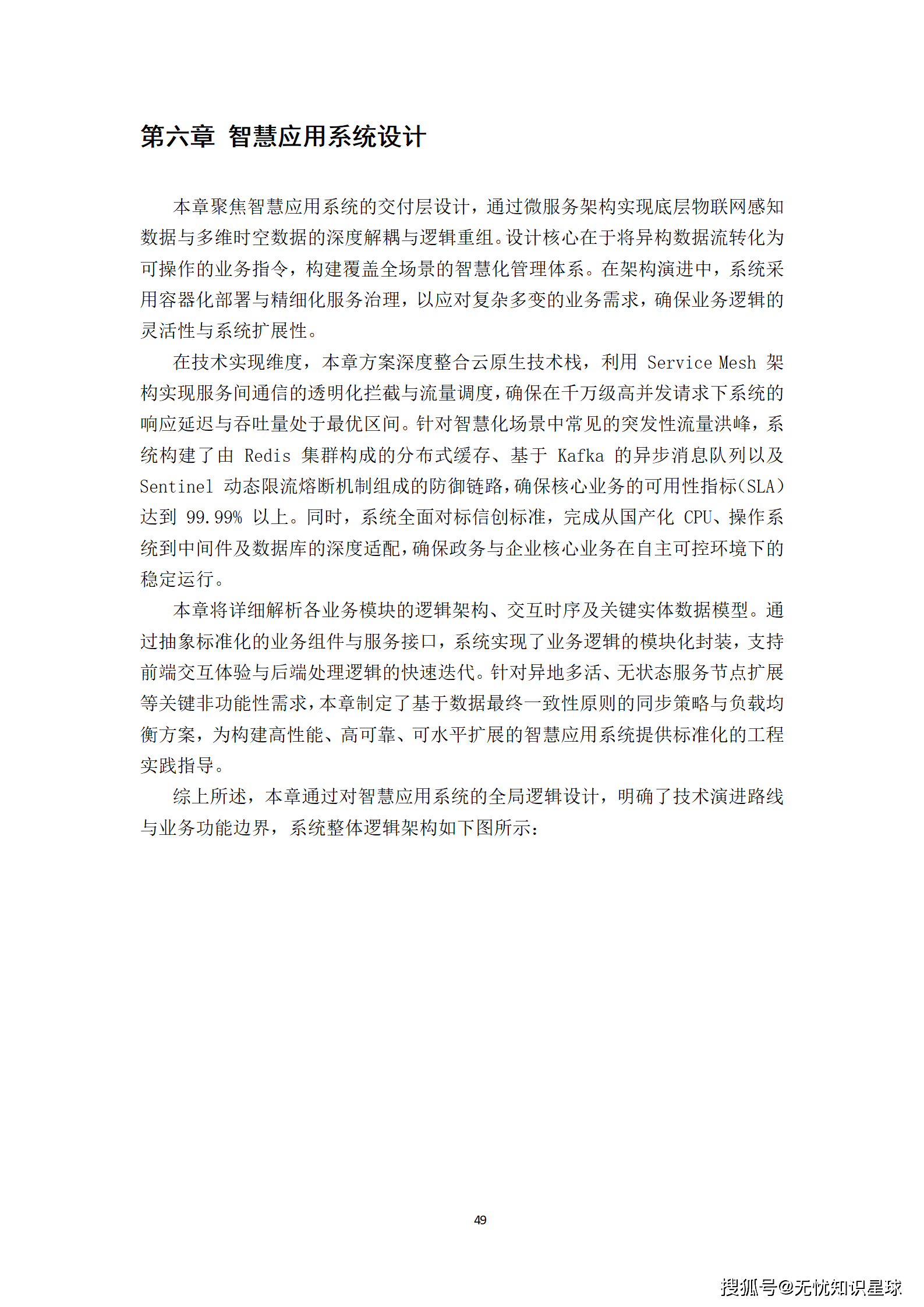

六、智慧应用系统设计：从全景一张图到协同调度

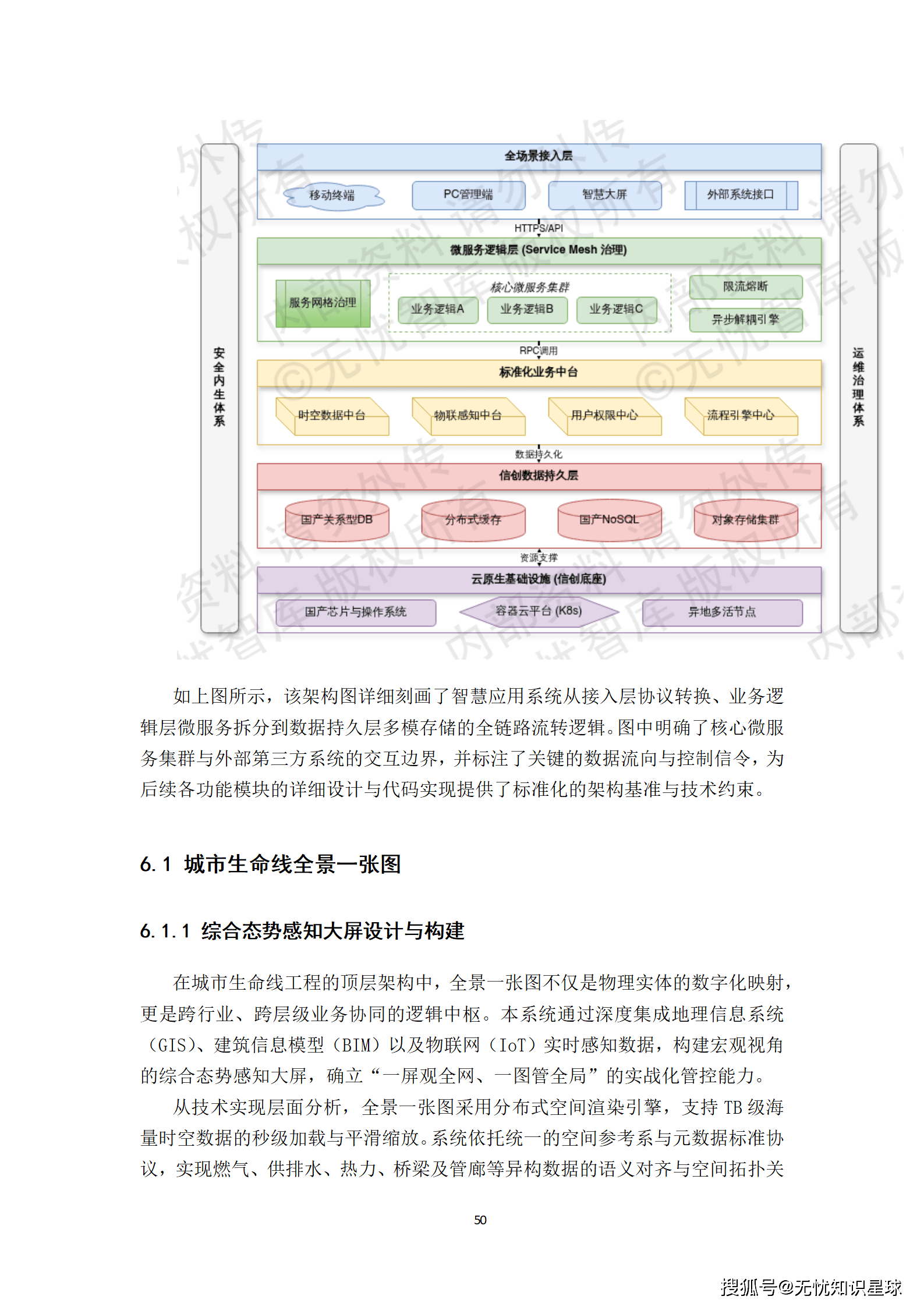

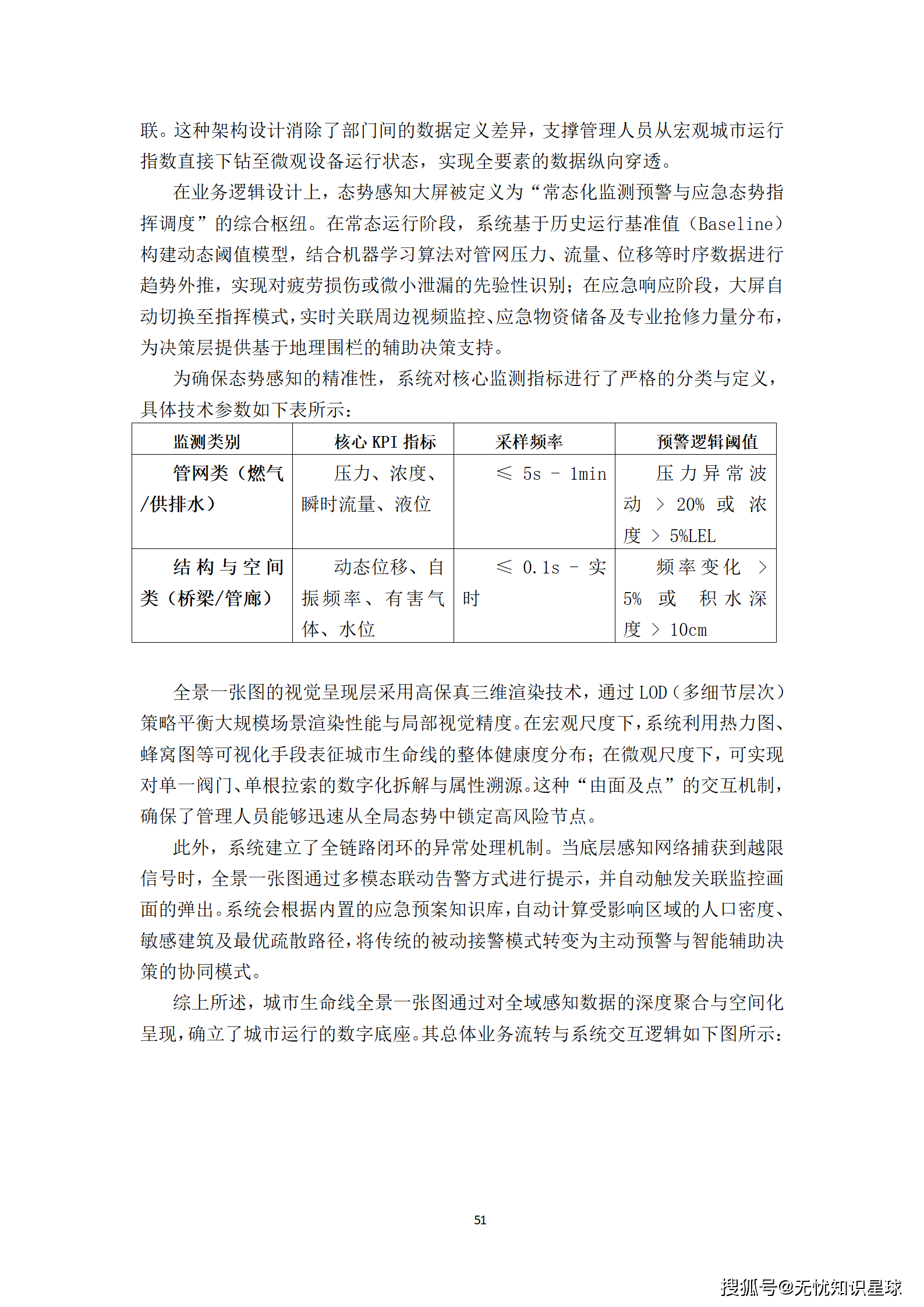

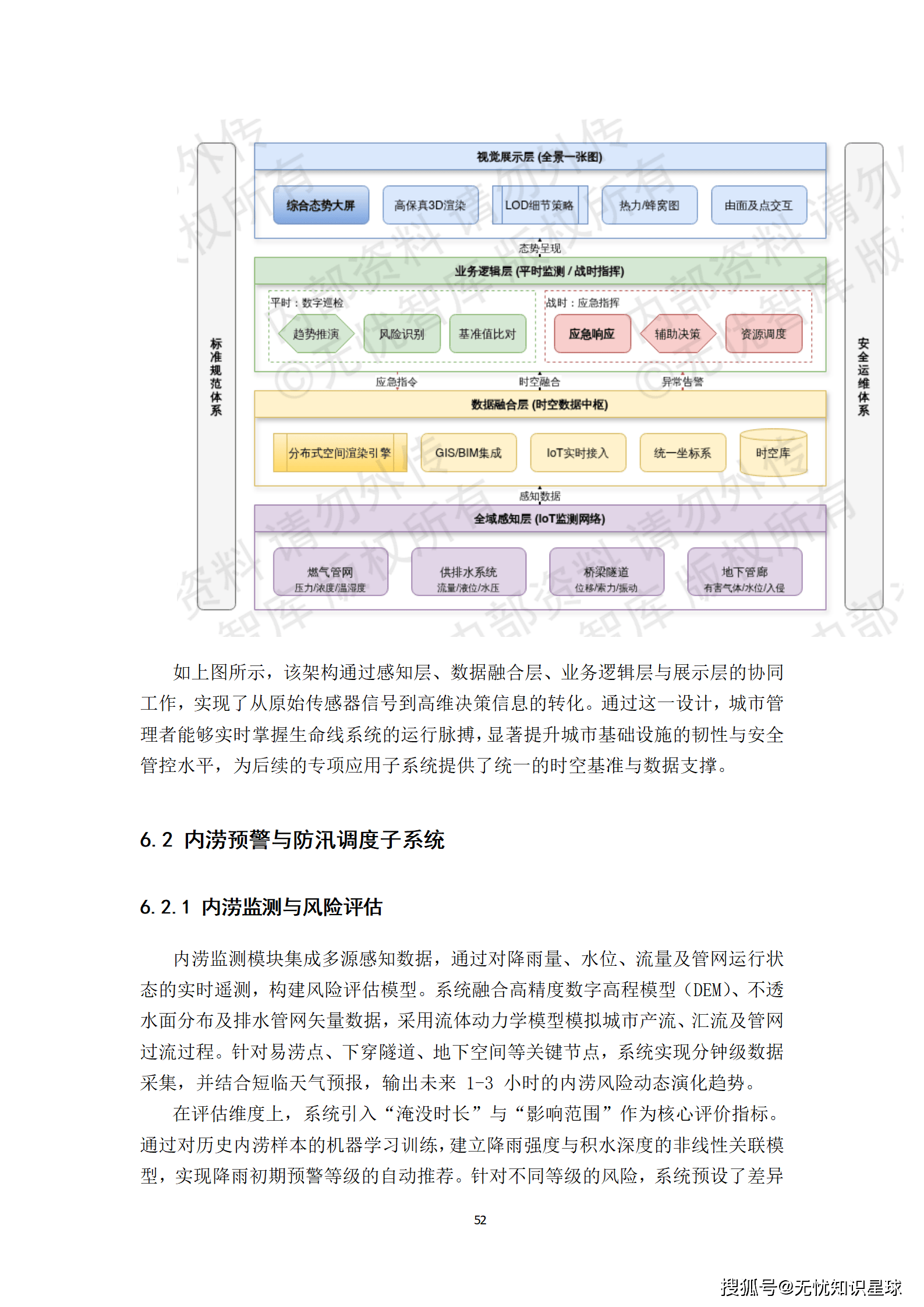

6.1 城市生命线全景一张图

作为跨行业、跨层级业务协同的逻辑中枢，全景一张图集成GIS、BIM及IoT数据，构建宏观视角的综合态势感知大屏。

• 技术实现： 采用分布式空间渲染引擎，支持TB级海量时空数据的秒级加载。利用LOD策略平衡大规模场景渲染性能与局部视觉精度。
• 业务逻辑： 常态下基于机器学习算法对时序数据进行趋势外推，实现先验性识别；应急状态下自动切换指挥模式，实时关联视频、物资及力量分布。
• 核心指标： 管网类监测频率≤5s-1min，结构与空间类监测频率≤0.1s-实时，确保风险早发现。

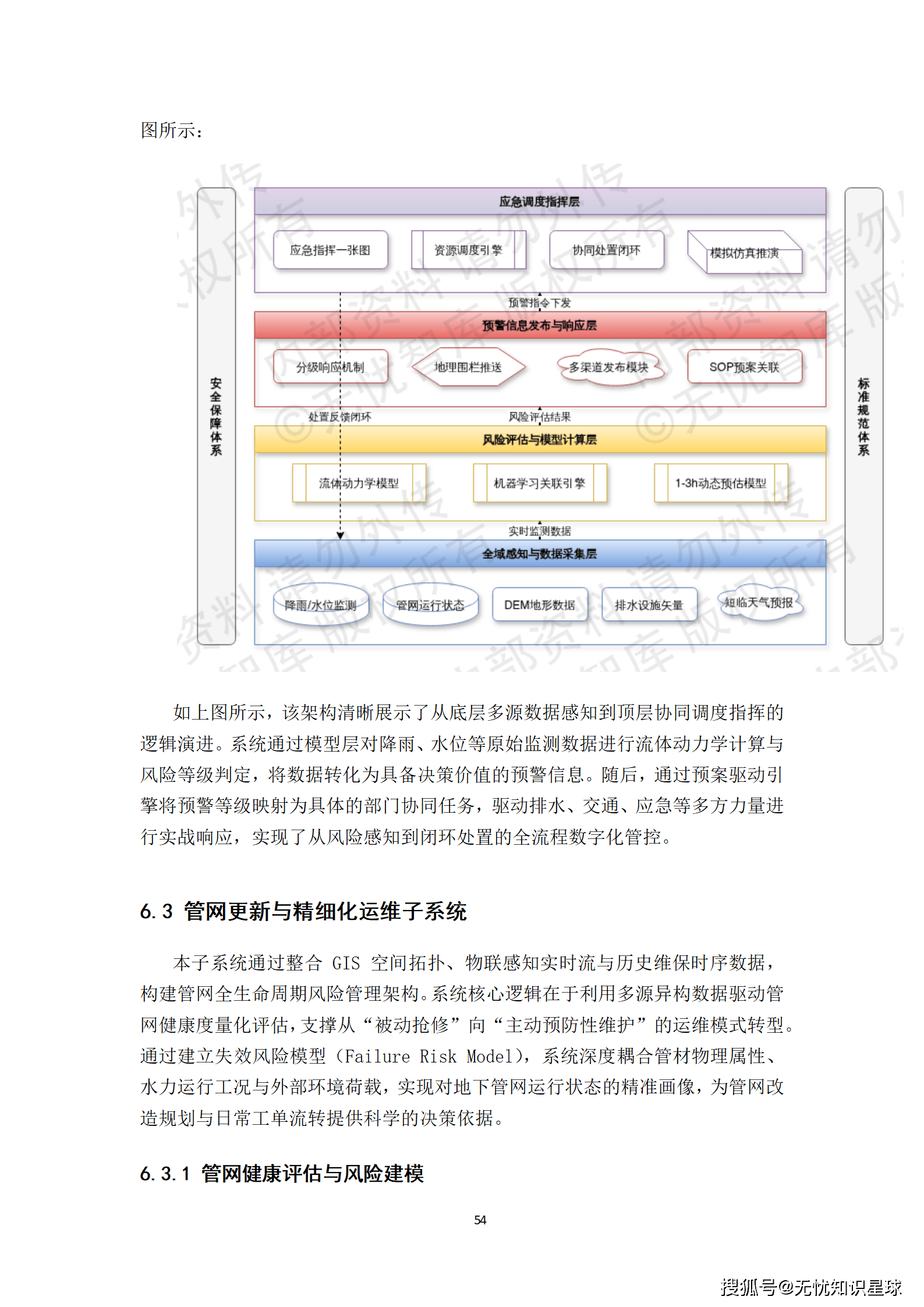

6.2 内涝预警与防汛调度子系统

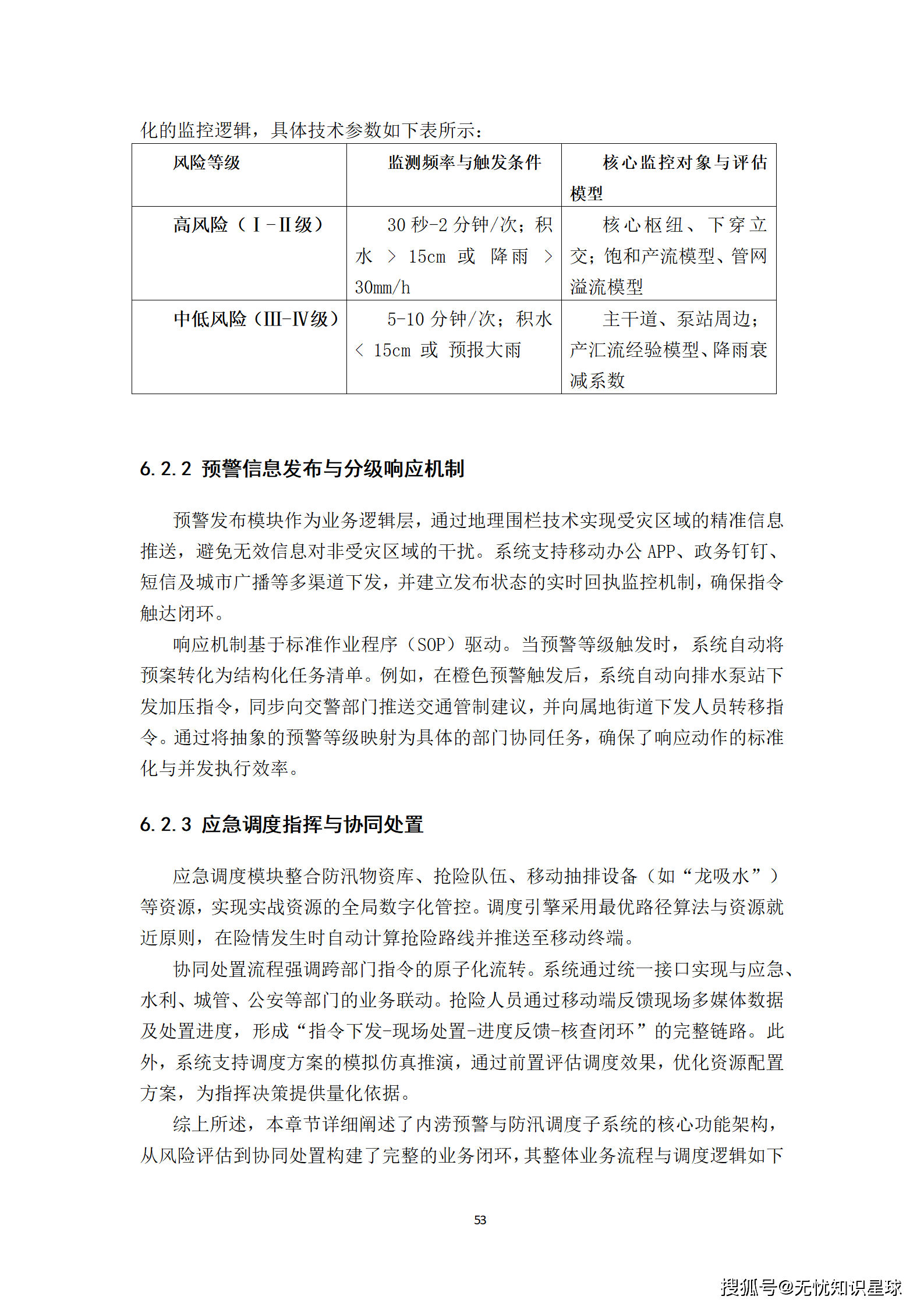

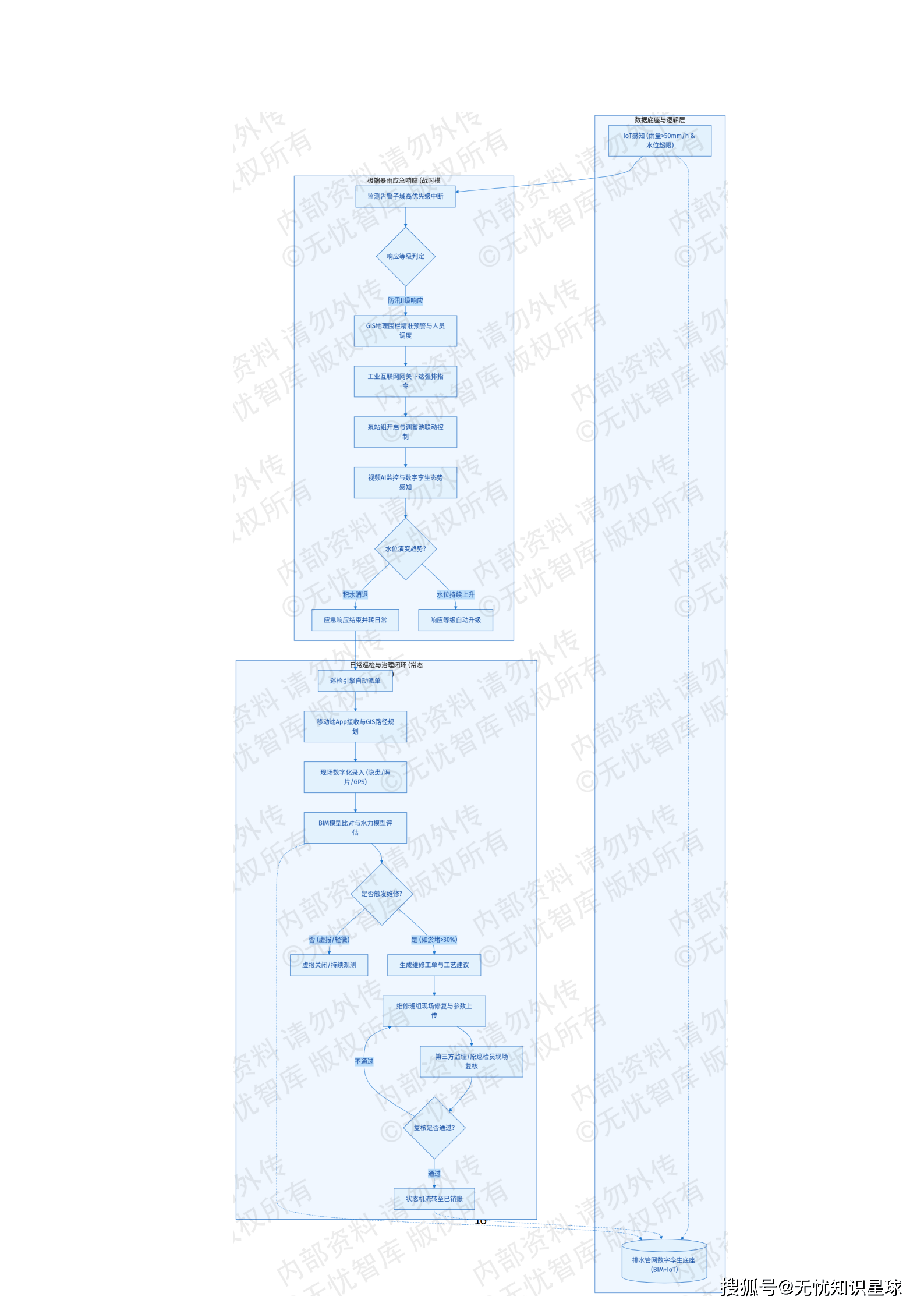

• 内涝监测与风险评估： 融合DEM、不透水面及管网矢量数据，采用流体动力学模型模拟产汇流过程。针对易涝点实现分钟级数据采集，输出未来1-3小时的风险演化趋势。
• 预警发布与分级响应： 基于地理围栏技术实现精准信息推送，避免无效干扰。预警等级触发后，系统自动将预案转化为结构化任务清单，驱动多部门协同。
• 应急调度指挥： 整合防汛物资、队伍及设备资源，采用最优路径算法自动计算抢险路线。支持调度方案的模拟仿真推演，优化资源配置。

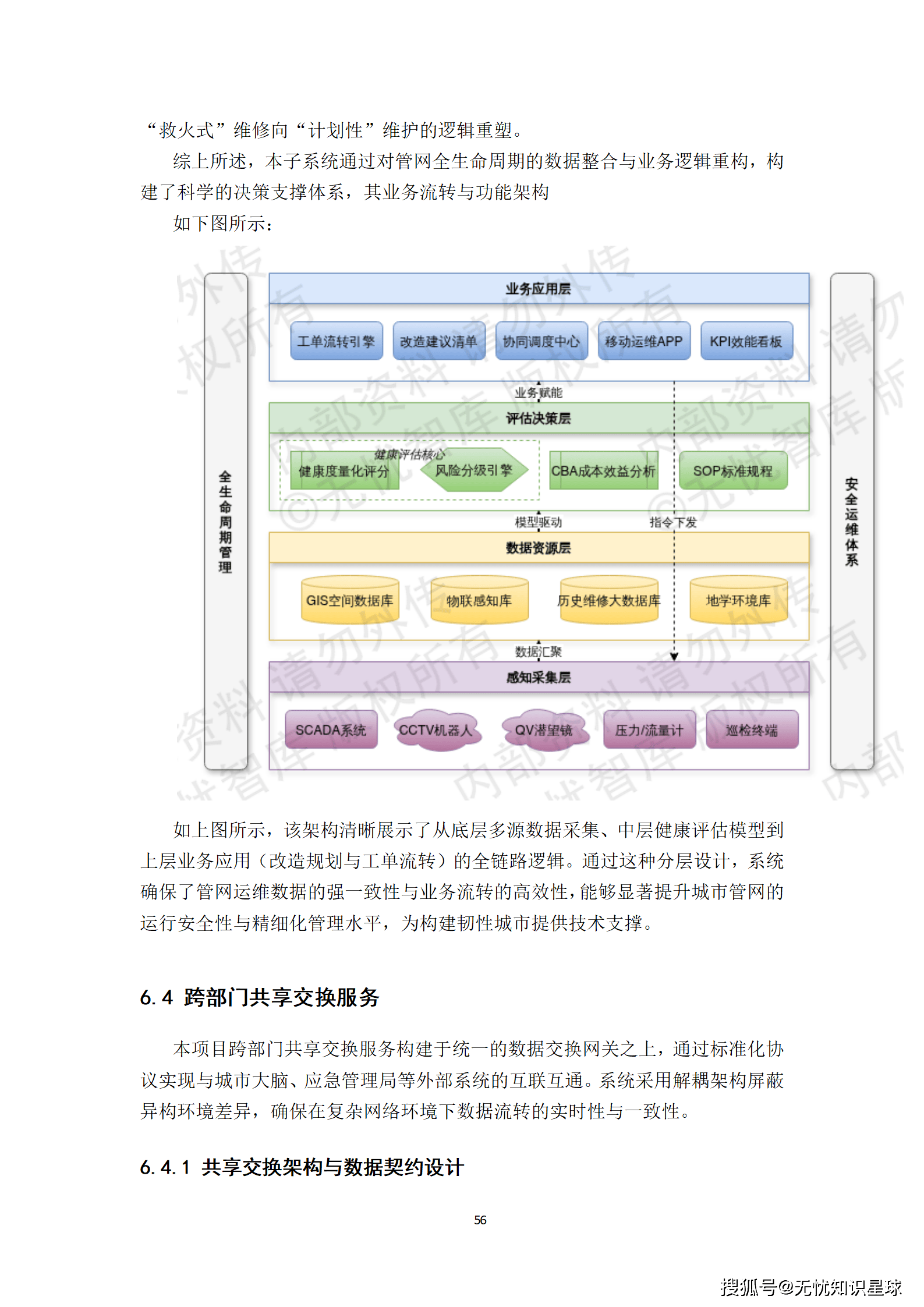

6.3 管网更新与精细化运维子系统

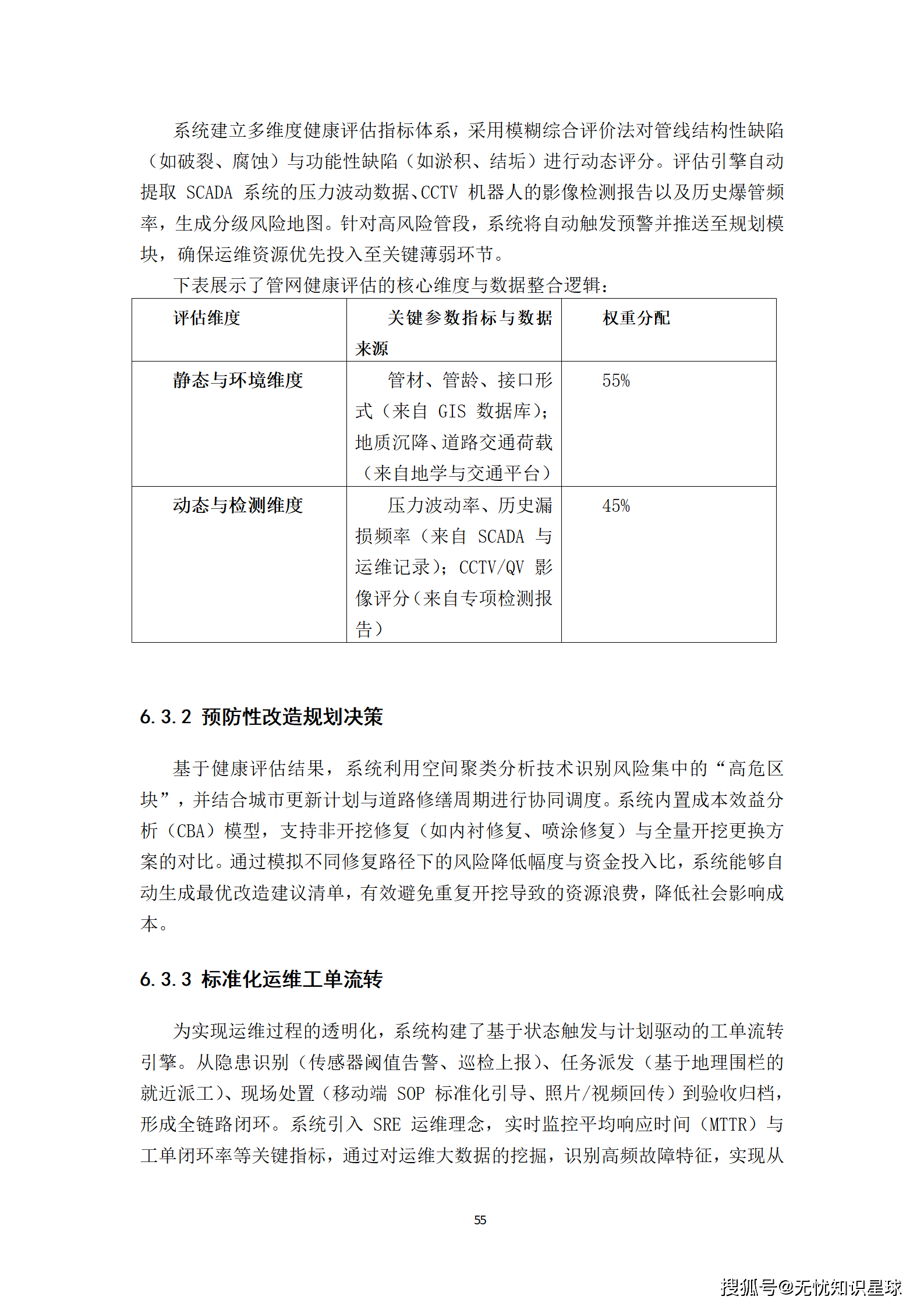

• 健康评估与风险建模： 建立多维度健康评估指标体系，采用模糊综合评价法对结构性与功能性缺陷进行动态评分，生成分级风险地图。
• 预防性改造规划： 利用空间聚类分析识别“高危区块”，结合城市更新计划进行协同调度。内置成本效益分析模型，自动生成最优改造建议清单。
• 标准化运维工单： 构建基于状态触发的工单流转引擎，从隐患识别到验收归档形成全链路闭环。引入SRE理念，监控MTTR与闭环率，实现从“救火式”向“计划性”维护转型。

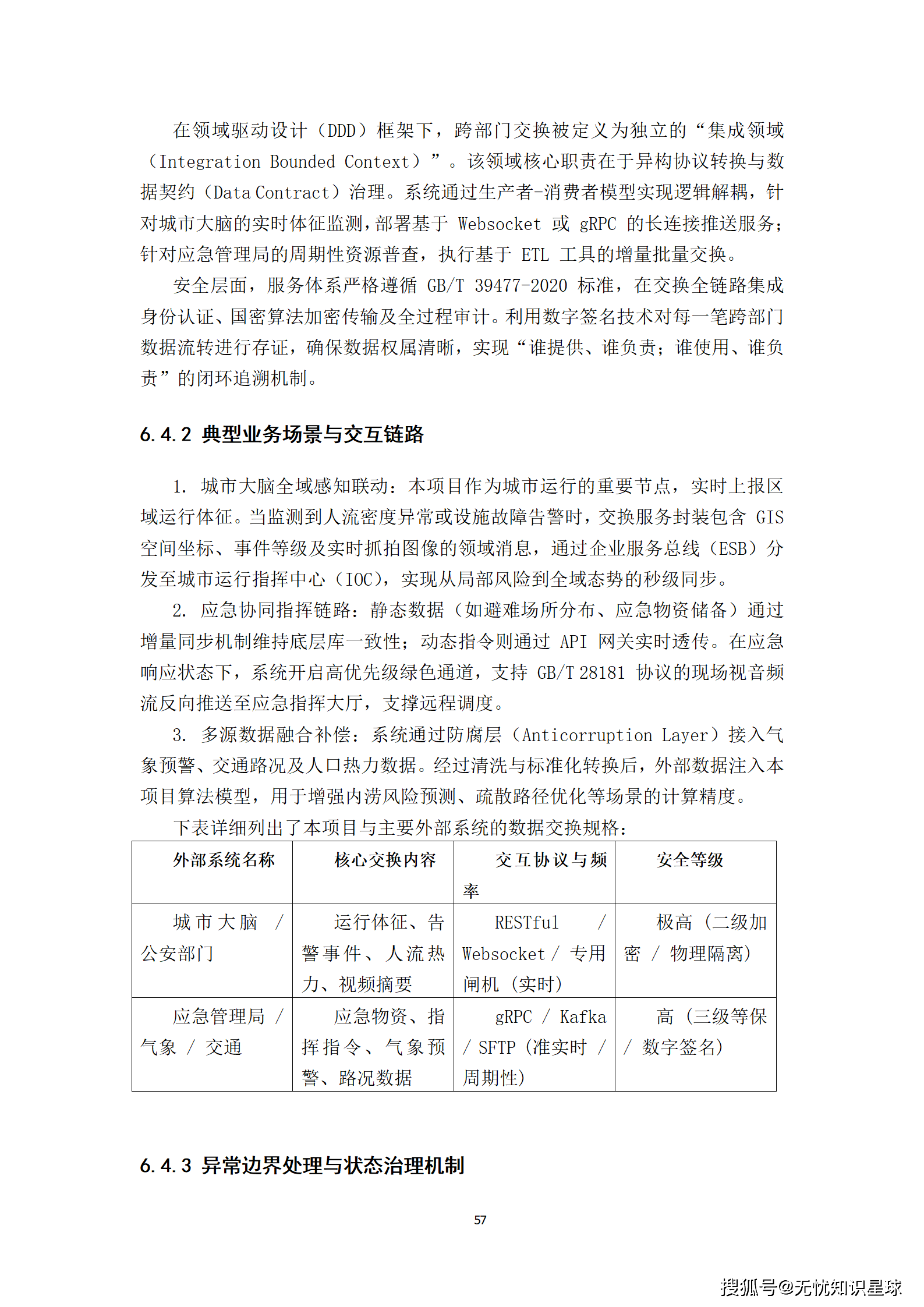

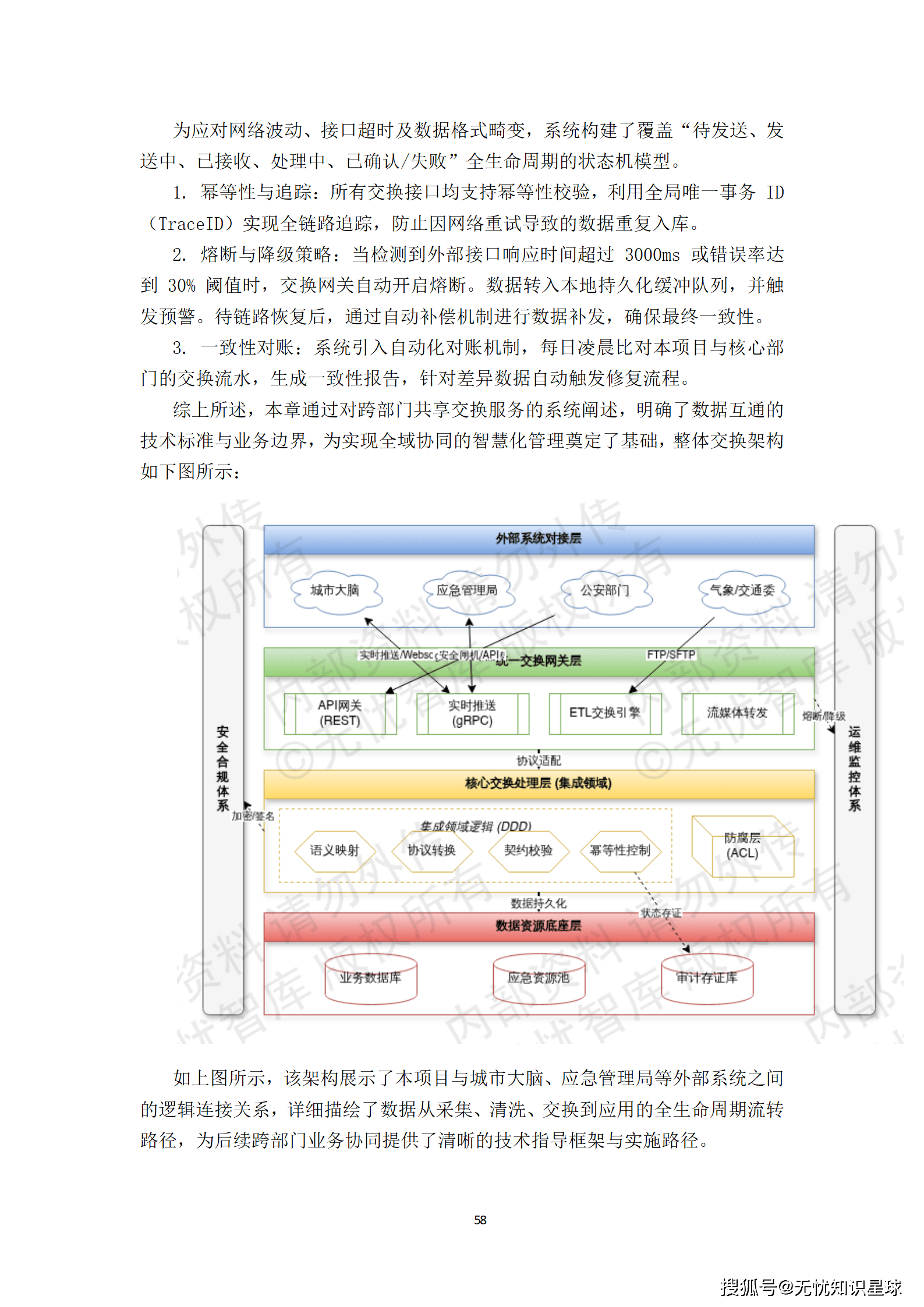

6.4 跨部门共享交换服务

构建于统一数据交换网关之上，实现与城市大脑、应急管理局等外部系统的互联互通。

• 架构设计： 采用生产者-消费者模型实现逻辑解耦，针对实时体征监测部署长连接推送，针对周期性普查执行增量批量交换。
• 安全合规： 严格遵循GB/T 39477标准，集成身份认证、国密加密及全过程审计，利用数字签名确保数据权属清晰。
• 异常处理： 构建覆盖全生命周期的状态机模型，支持幂等性校验、熔断降级及自动化对账，确保数据最终一致性。

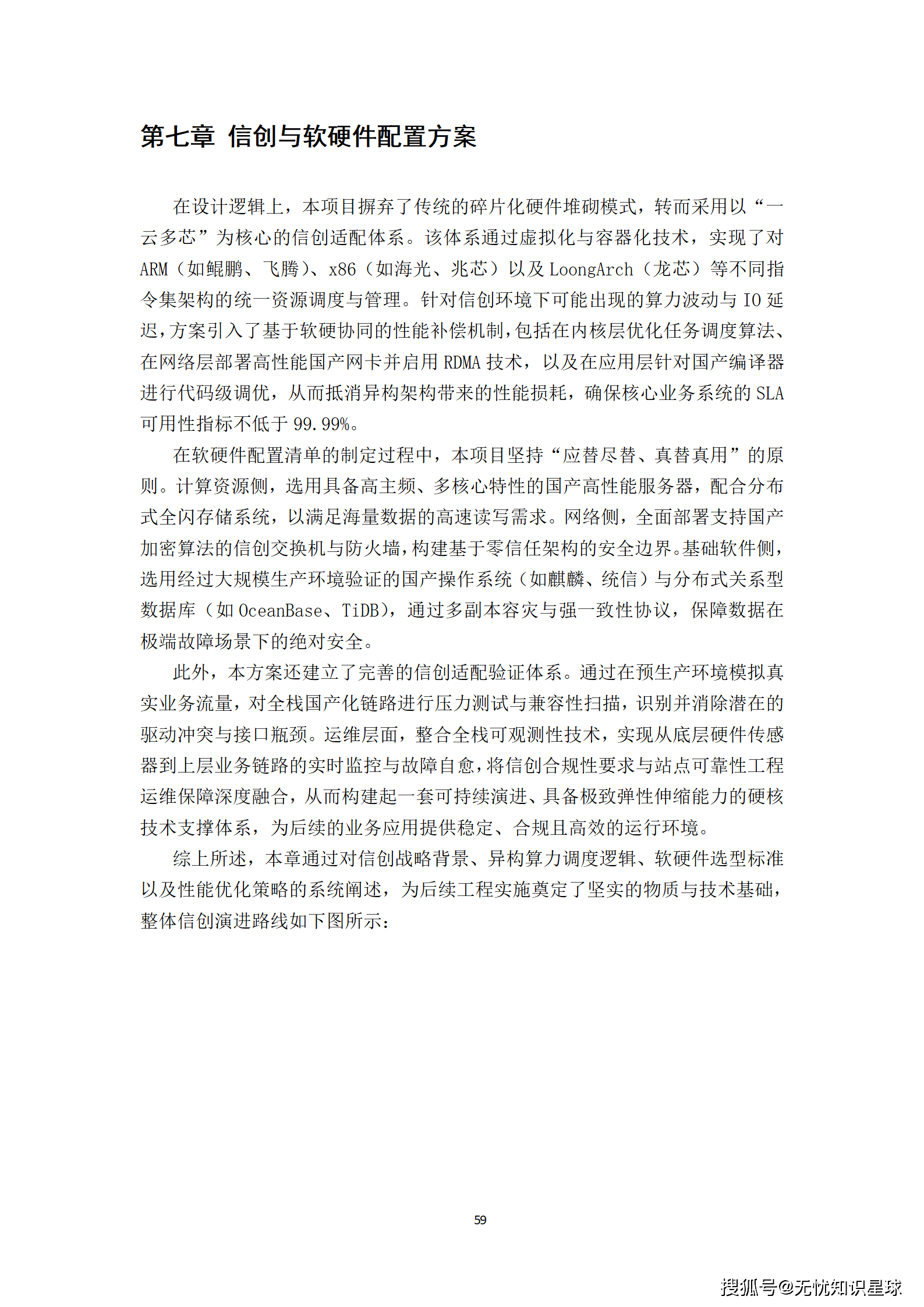

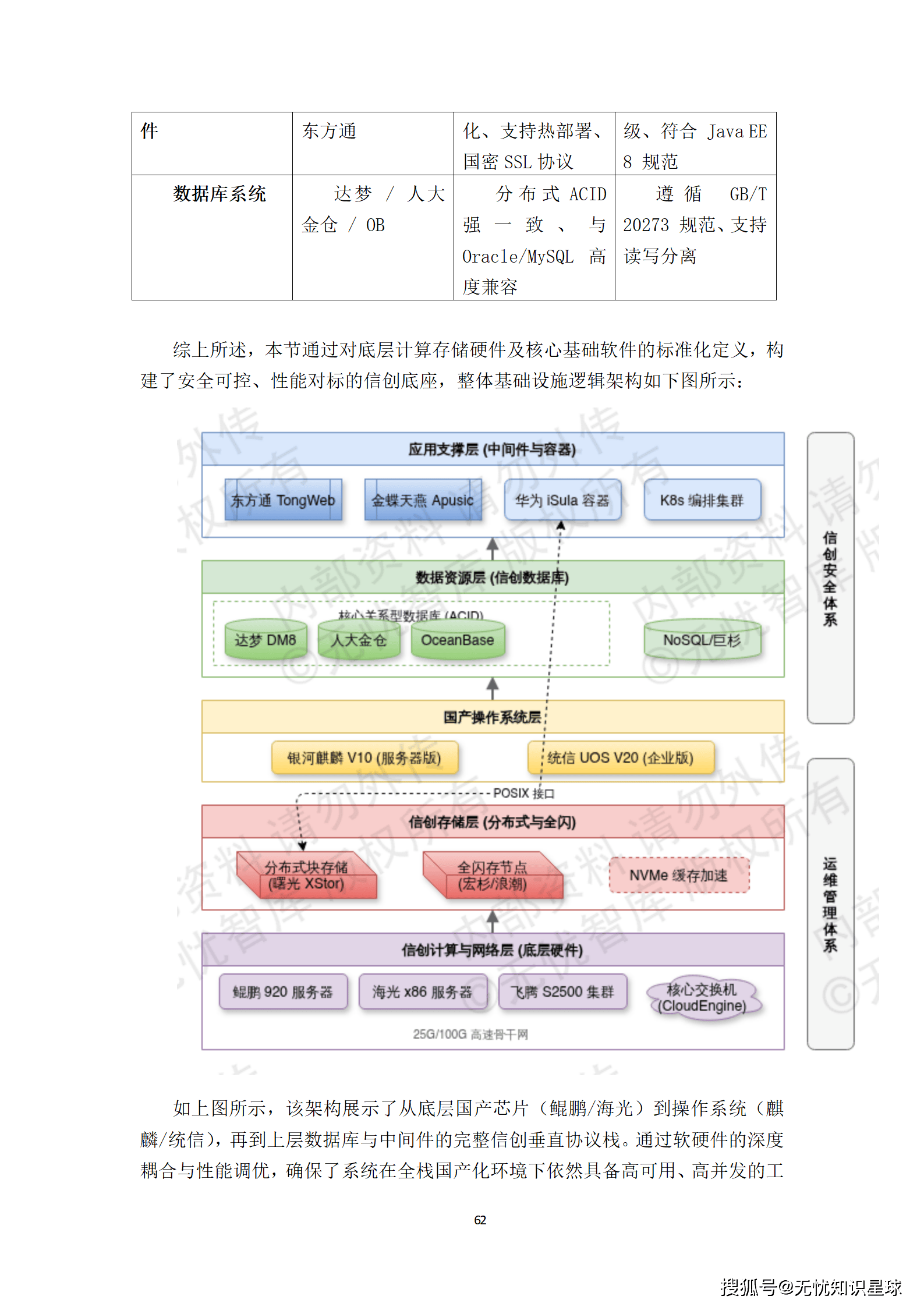

七、信创与软硬件配置方案：自主可控的硬核底座

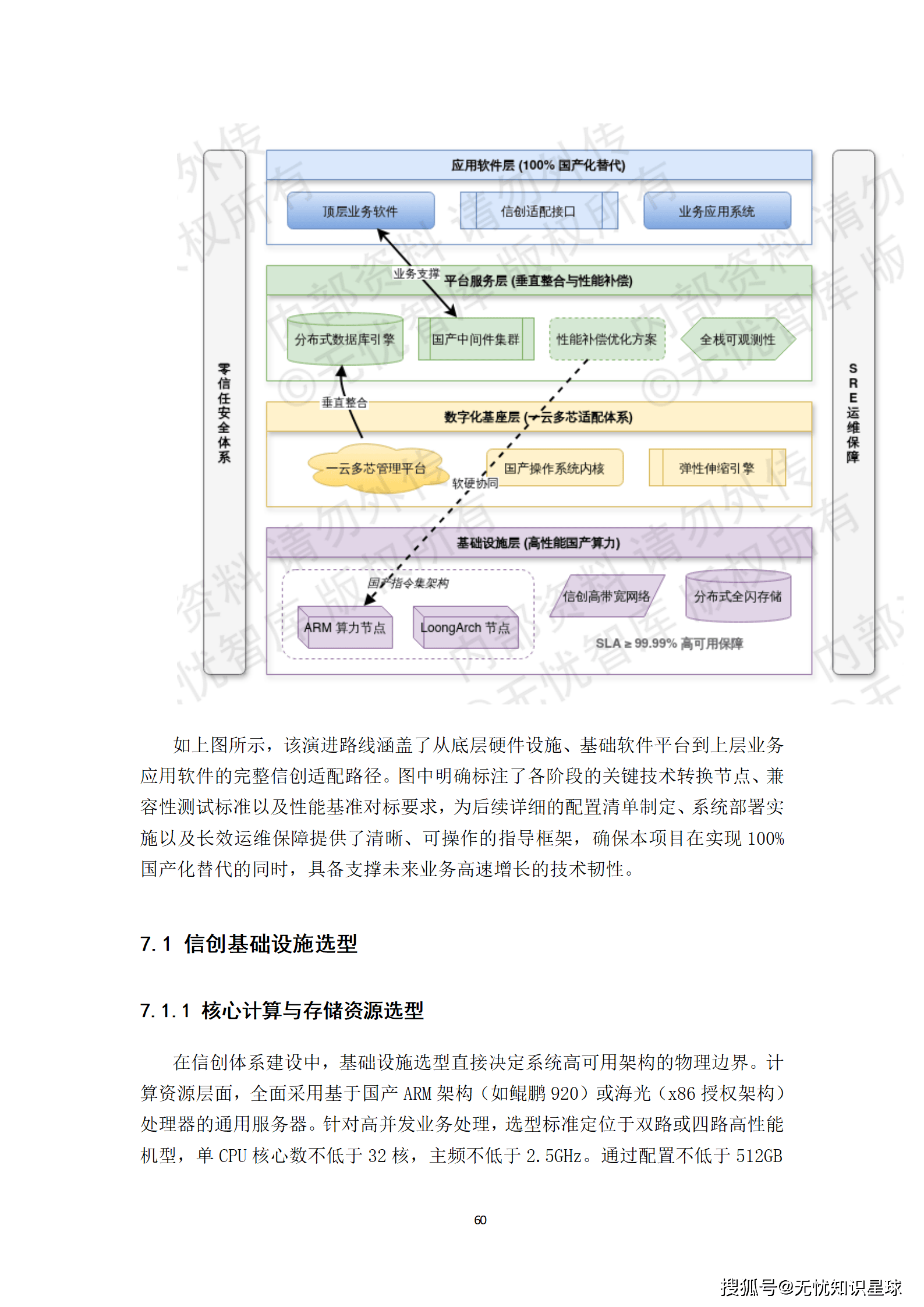

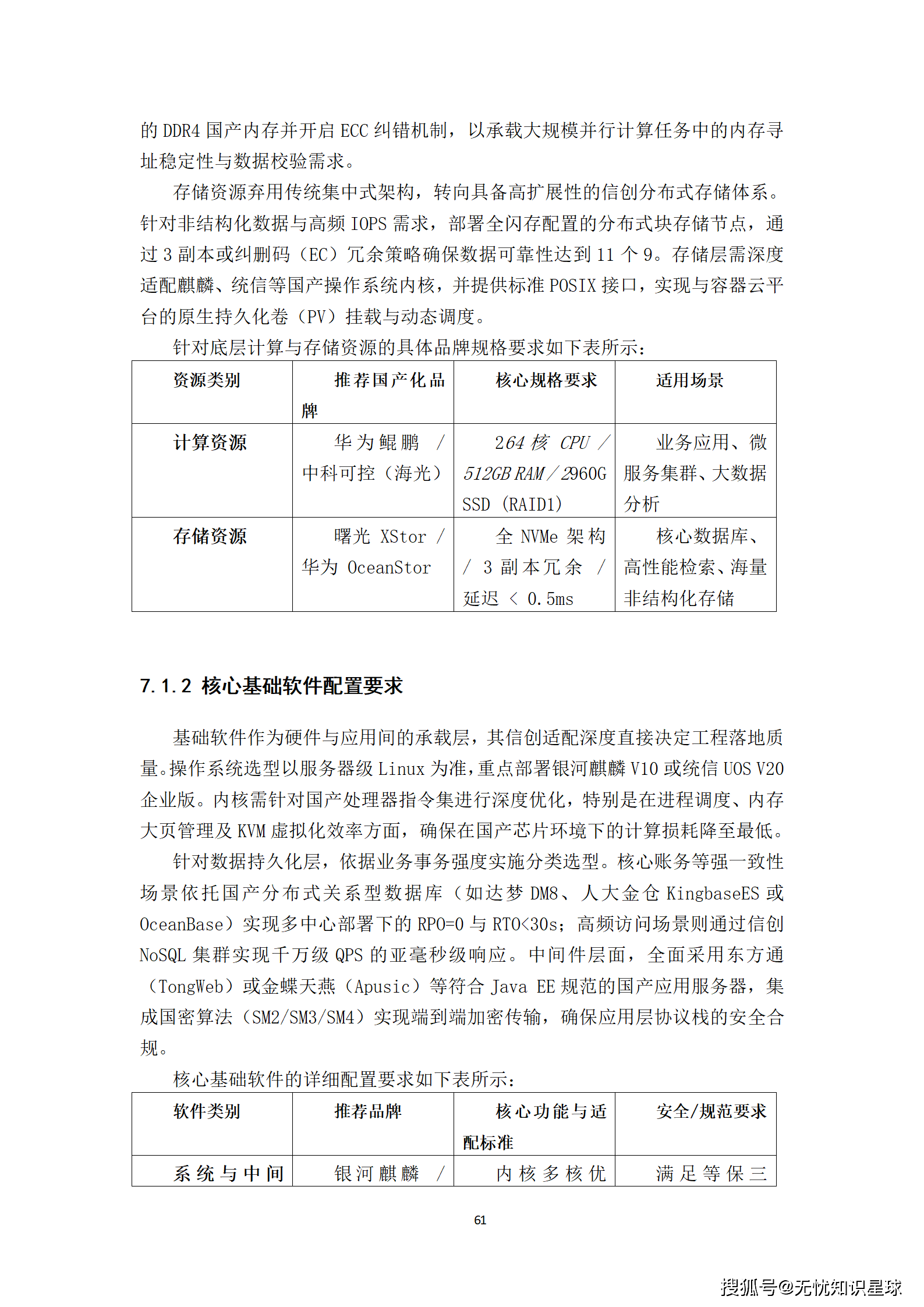

7.1 信创基础设施选型

严格遵循“全栈国产、安全可控”原则，构建“一云多芯”的信创适配体系。

• 计算资源： 全面采用基于国产ARM（鲲鹏920）或海光（x86授权）处理器的服务器。单CPU核心数不低于32核，主频不低于2.5GHz，配置不低于512GB ECC内存。
• 存储资源： 转向信创分布式存储体系，部署全闪存配置的分布式块存储节点，通过3副本或纠删码冗余策略确保数据可靠性达到11个9。
• 基础软件： 操作系统选用银河麒麟V10或统信UOS V20，内核针对国产处理器深度优化。数据库选用达梦DM8、人大金仓或OceanBase，实现多中心部署下的RPO=0。中间件采用东方通或金蝶天燕，集成国密算法。

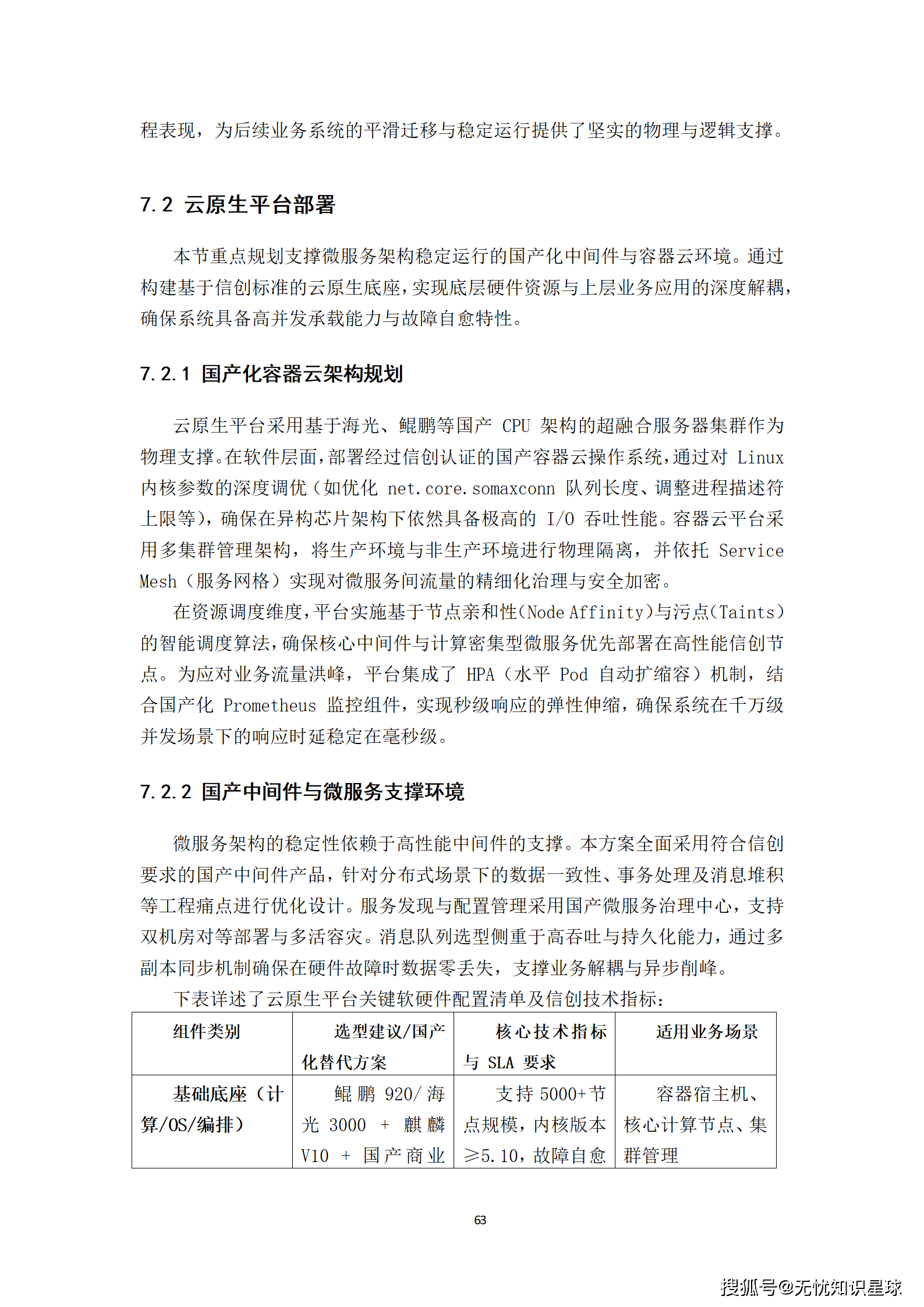

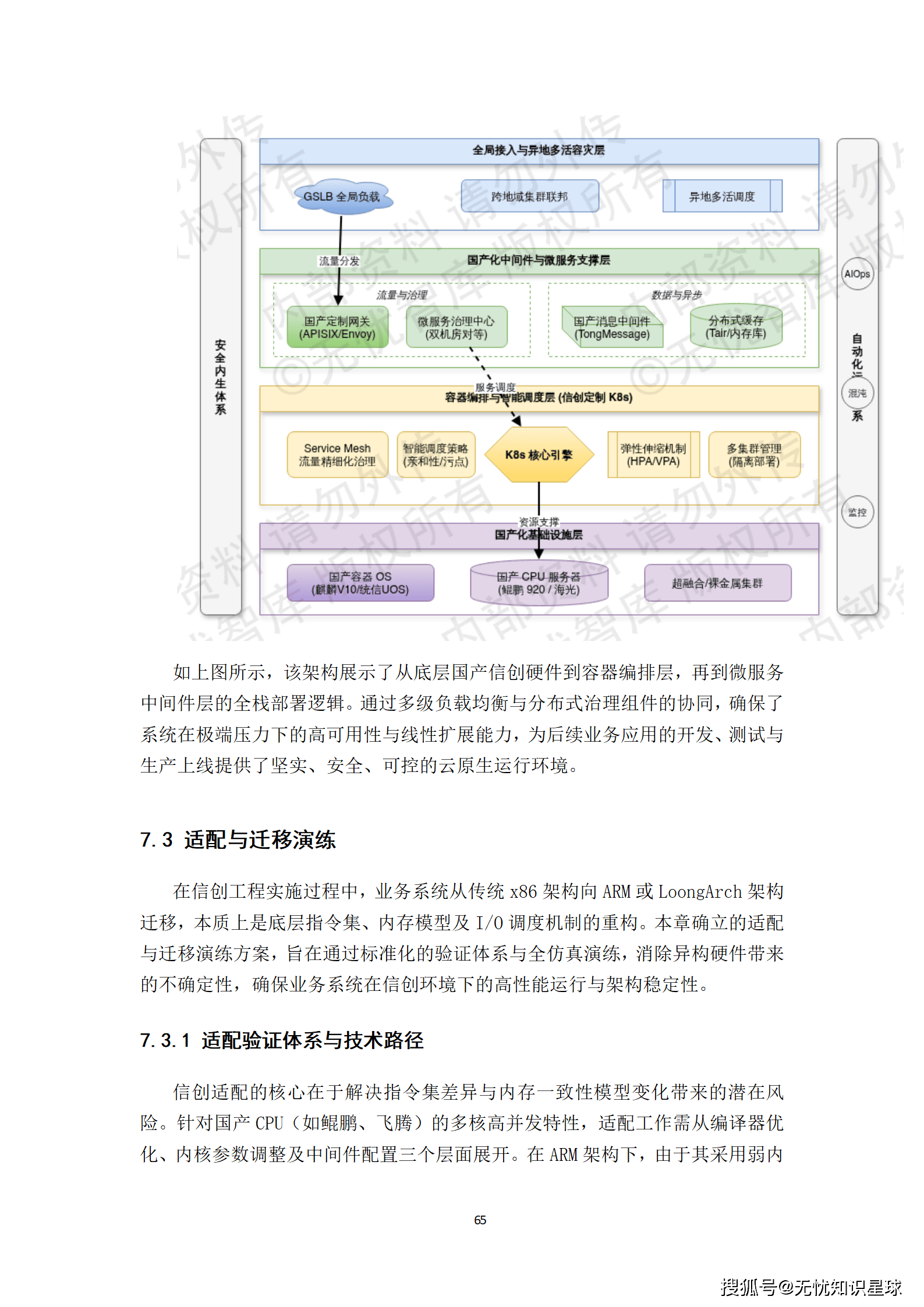

7.2 云原生平台部署

• 容器云架构： 采用基于国产CPU的超融合集群，部署经过信创认证的国产容器云操作系统。利用Service Mesh实现微服务间流量的精细化治理。
• 资源调度： 实施基于节点亲和性的智能调度算法，集成HPA机制实现秒级弹性伸缩。

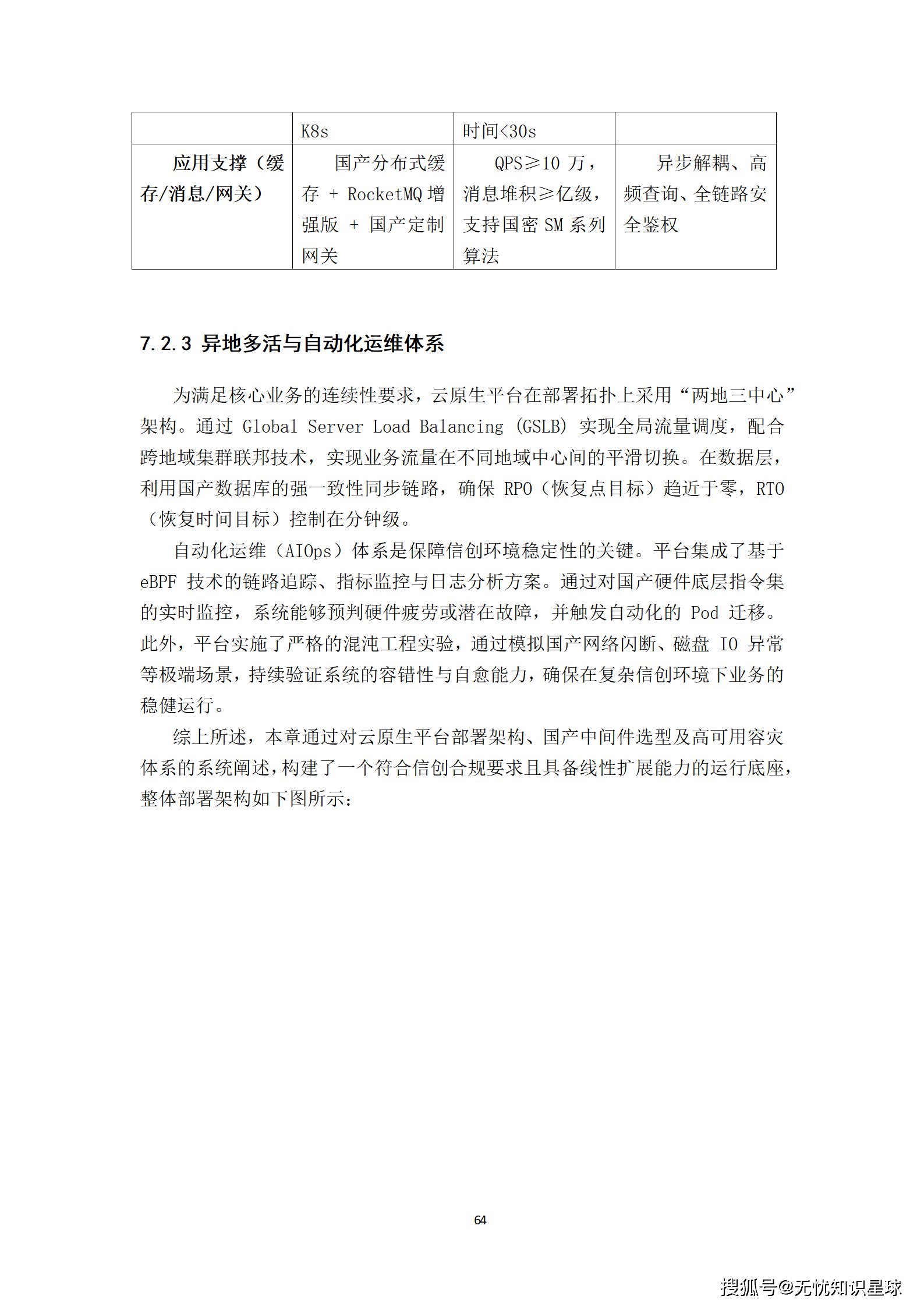

• 异地多活： 采用“两地三中心”架构，通过GSLB实现全局流量调度，配合跨地域集群联邦技术，确保业务连续性。

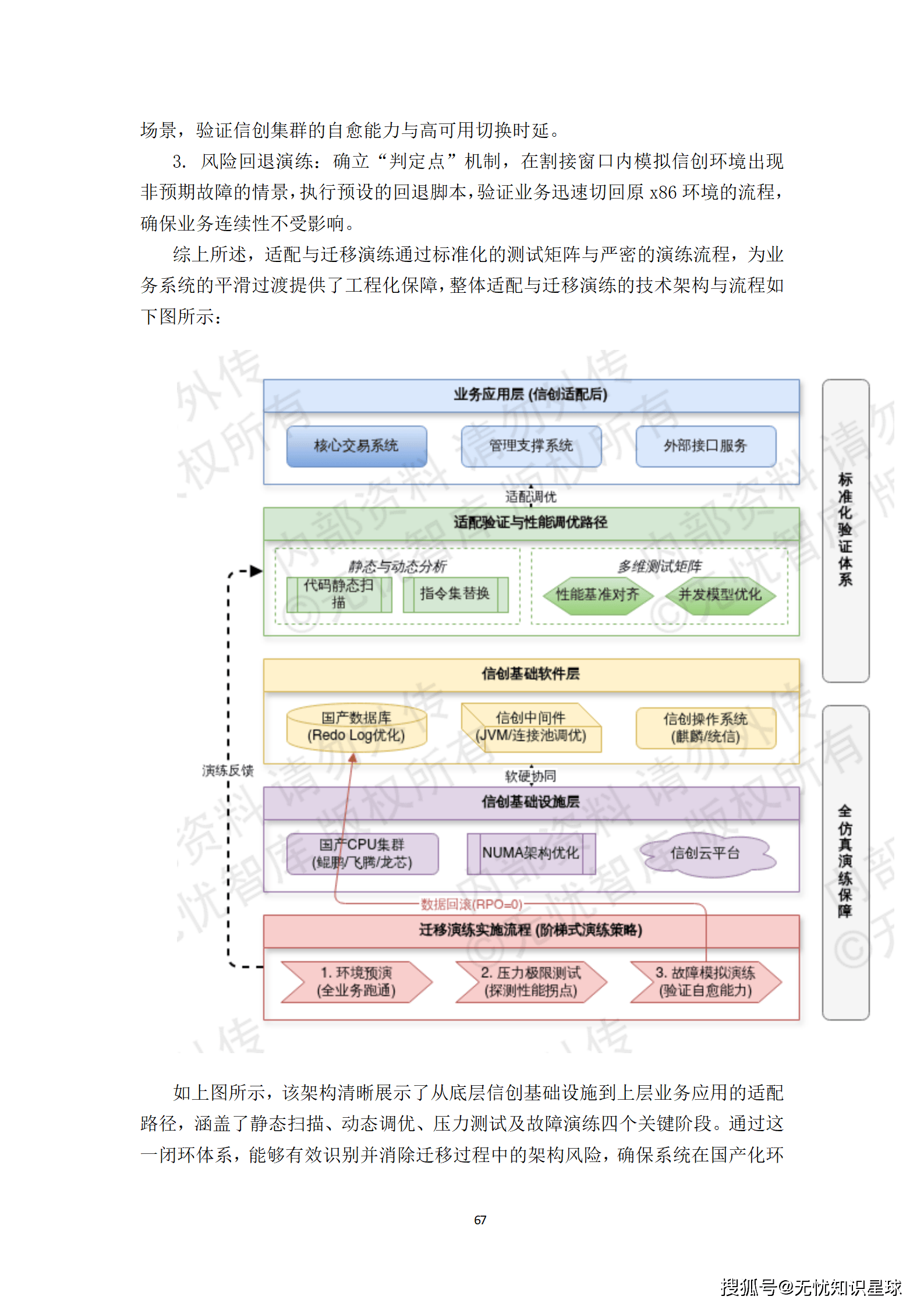

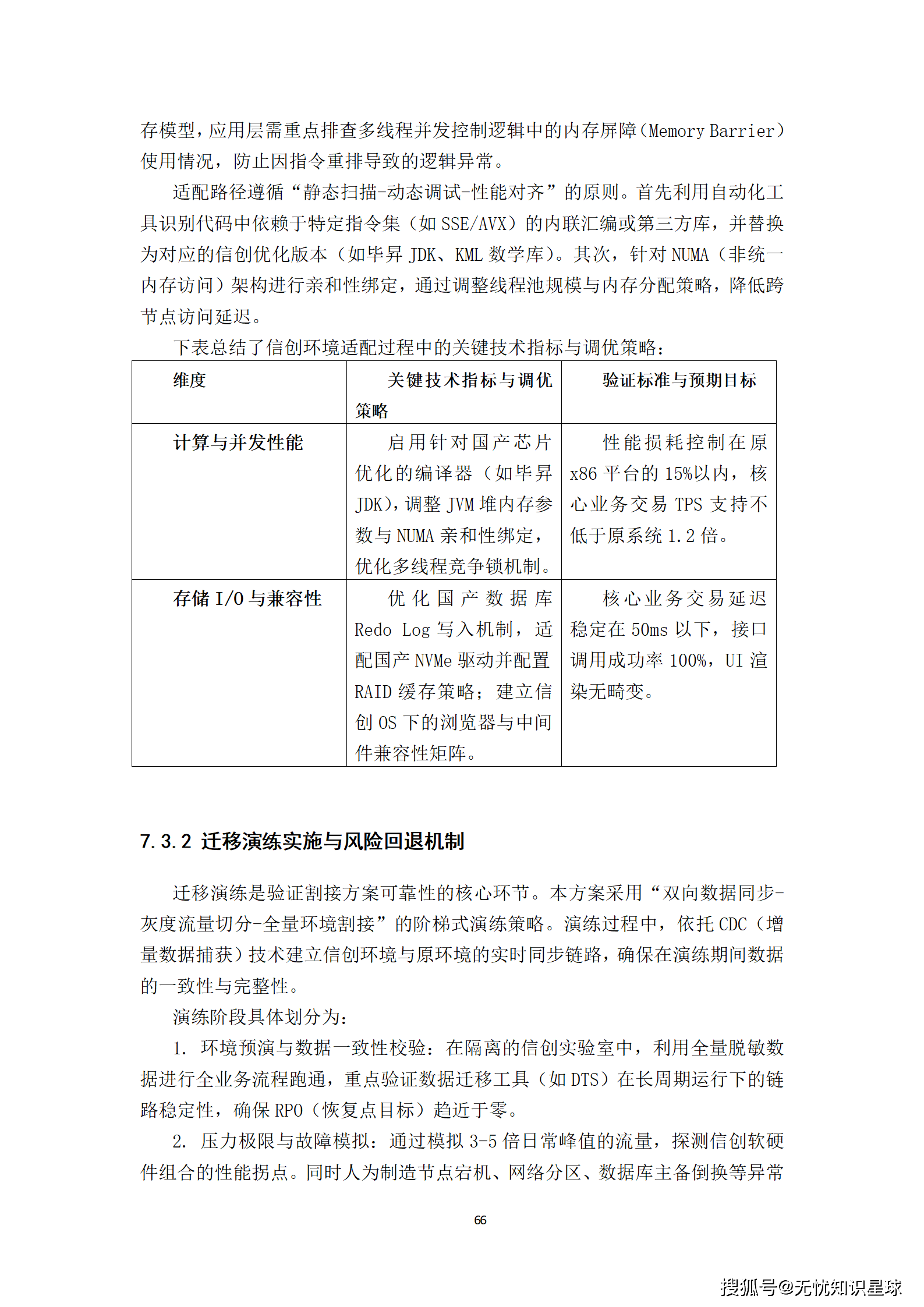

7.3 适配与迁移演练

• 适配验证： 解决指令集差异与内存一致性模型变化带来的风险。针对ARM架构优化多线程并发控制逻辑，调整JVM参数与NUMA亲和性绑定。
• 迁移演练： 采用“双向数据同步-灰度流量切分-全量环境割接”策略。通过CDC技术建立实时同步链路，进行压力极限测试与故障模拟，确立风险回退机制，确保业务平滑过渡。

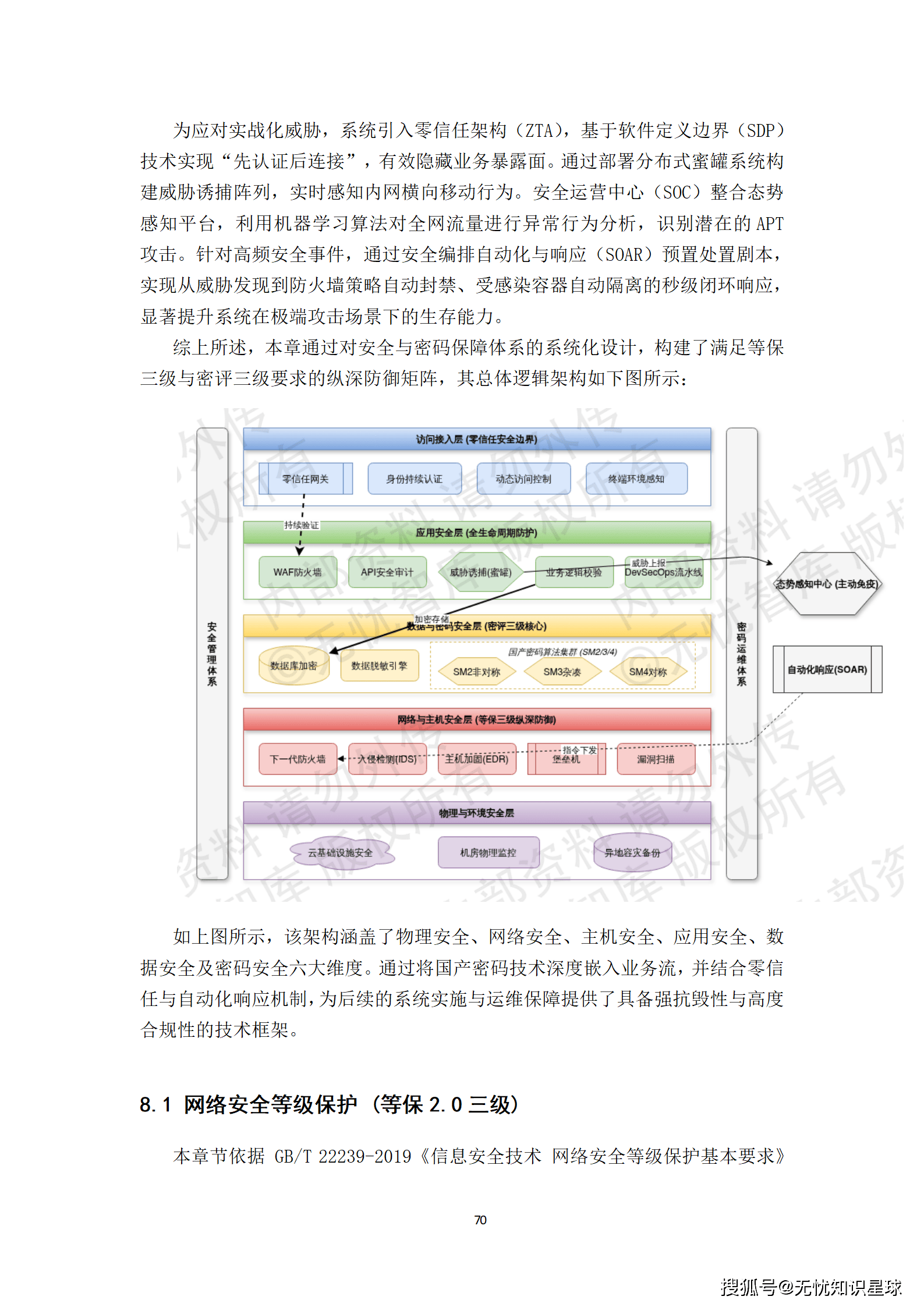

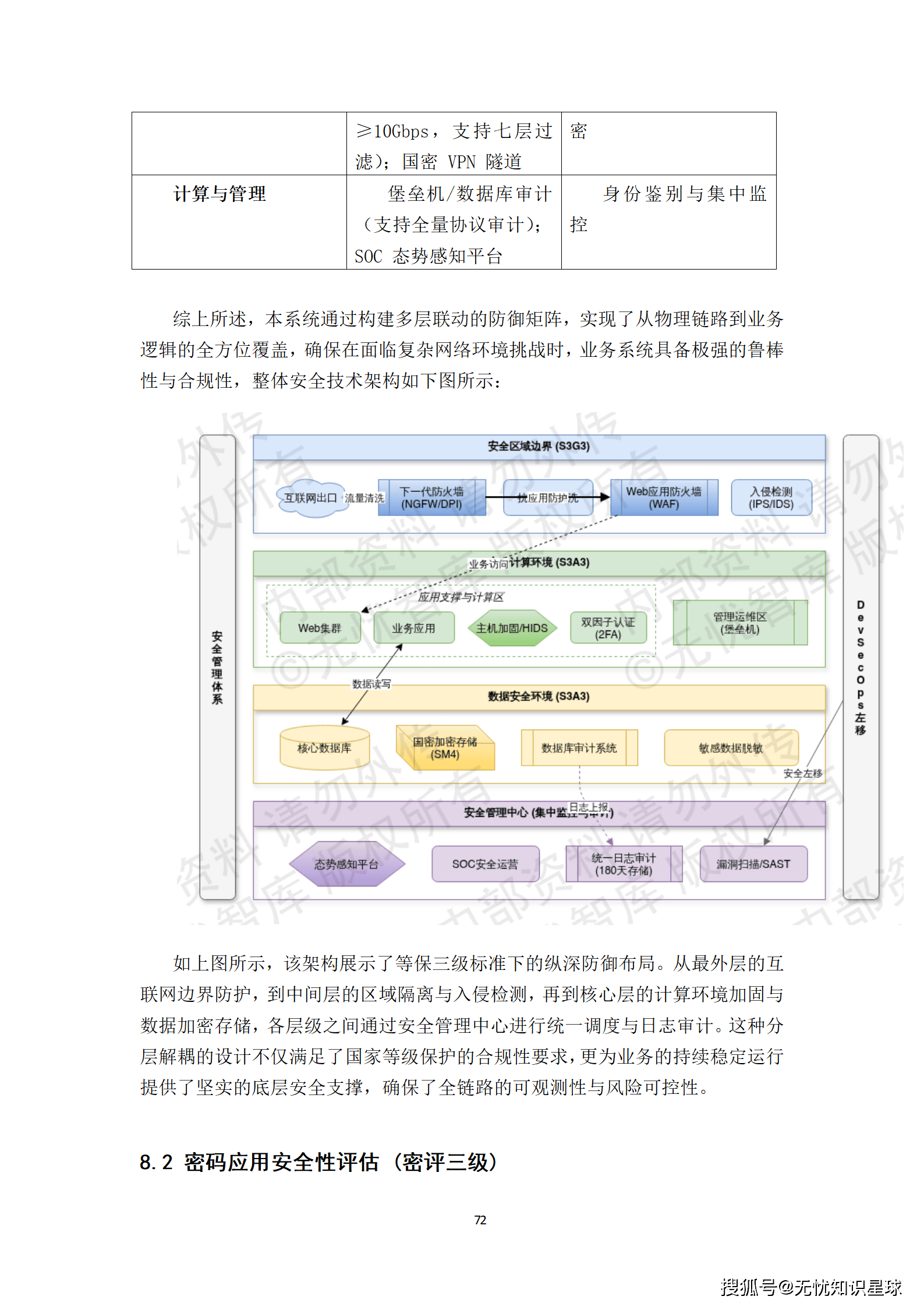

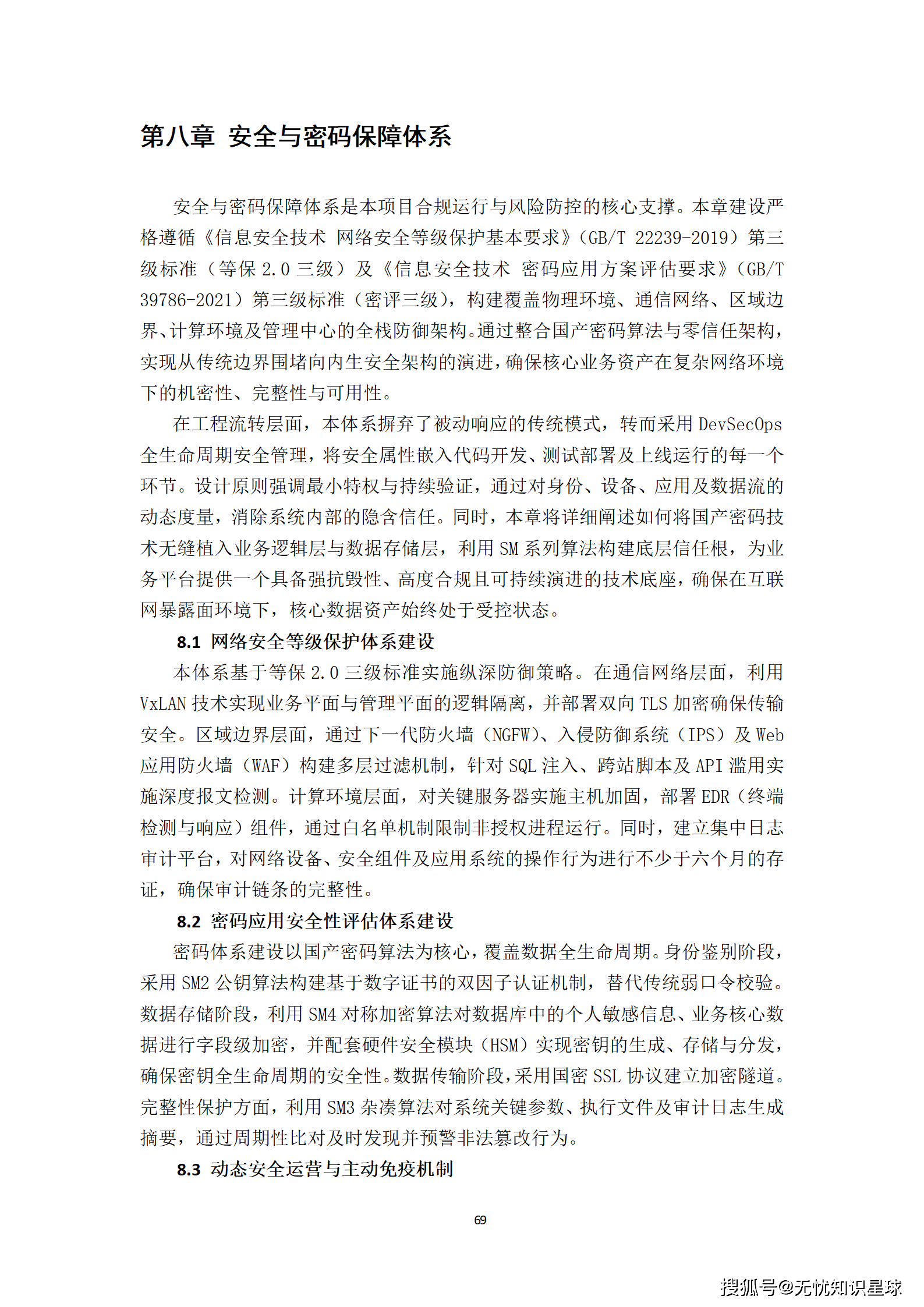

八、安全与密码保障体系：内生安全与主动免疫

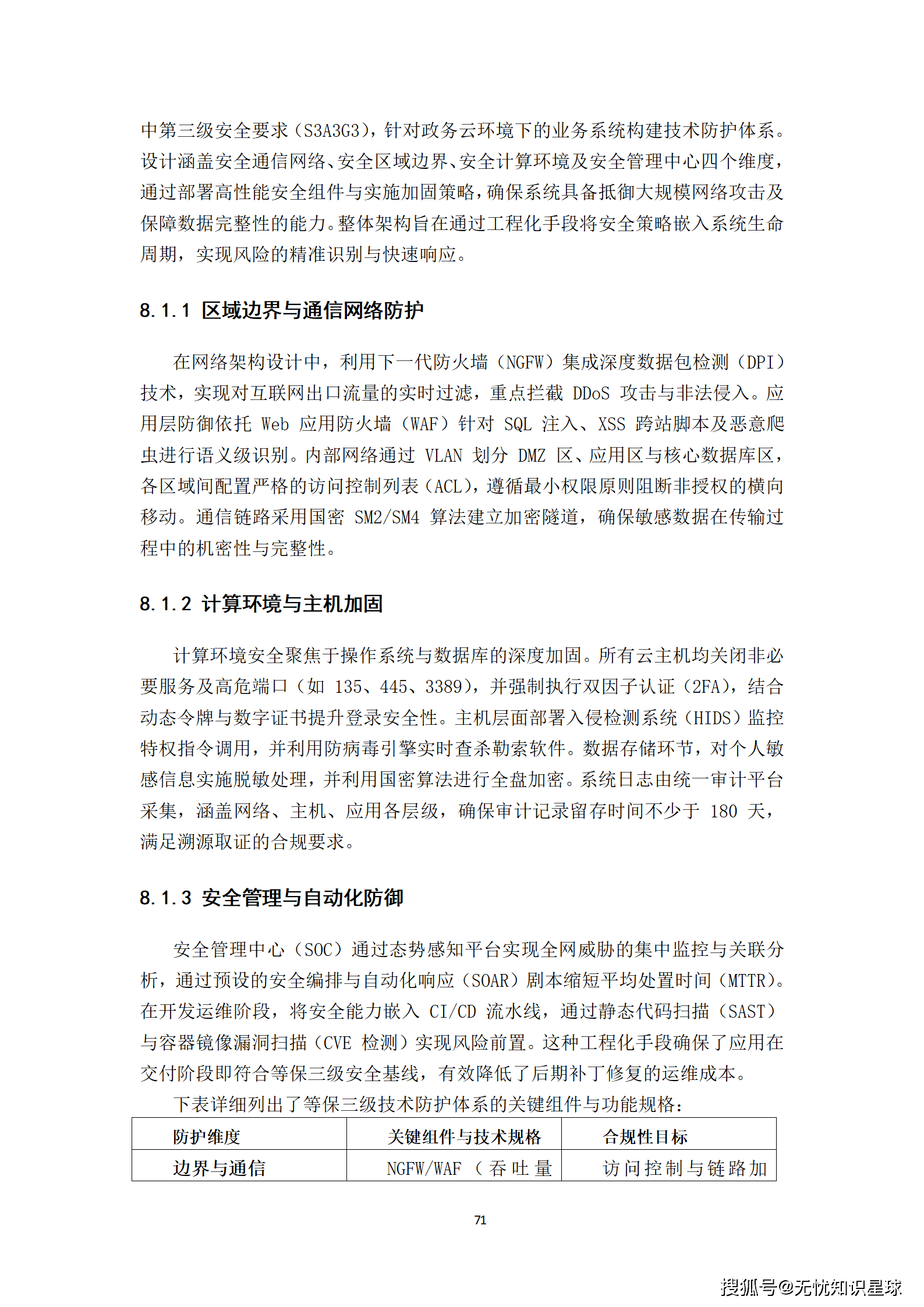

8.1 网络安全等级保护 (等保2.0三级)

依据GB/T 22239-2019第三级标准，构建纵深防御策略。

• 区域边界： 利用NGFW集成DPI技术拦截DDoS及非法侵入，WAF针对SQL注入等进行语义级识别。内部网络严格划分DMZ区、应用区与核心数据库区。
• 计算环境： 关闭非必要端口，强制执行双因子认证。部署HIDS监控特权指令，利用防病毒引擎查杀勒索软件。
• 安全管理： SOC通过态势感知平台实现全网威胁集中监控，SOAR预置处置剧本，实现秒级闭环响应。

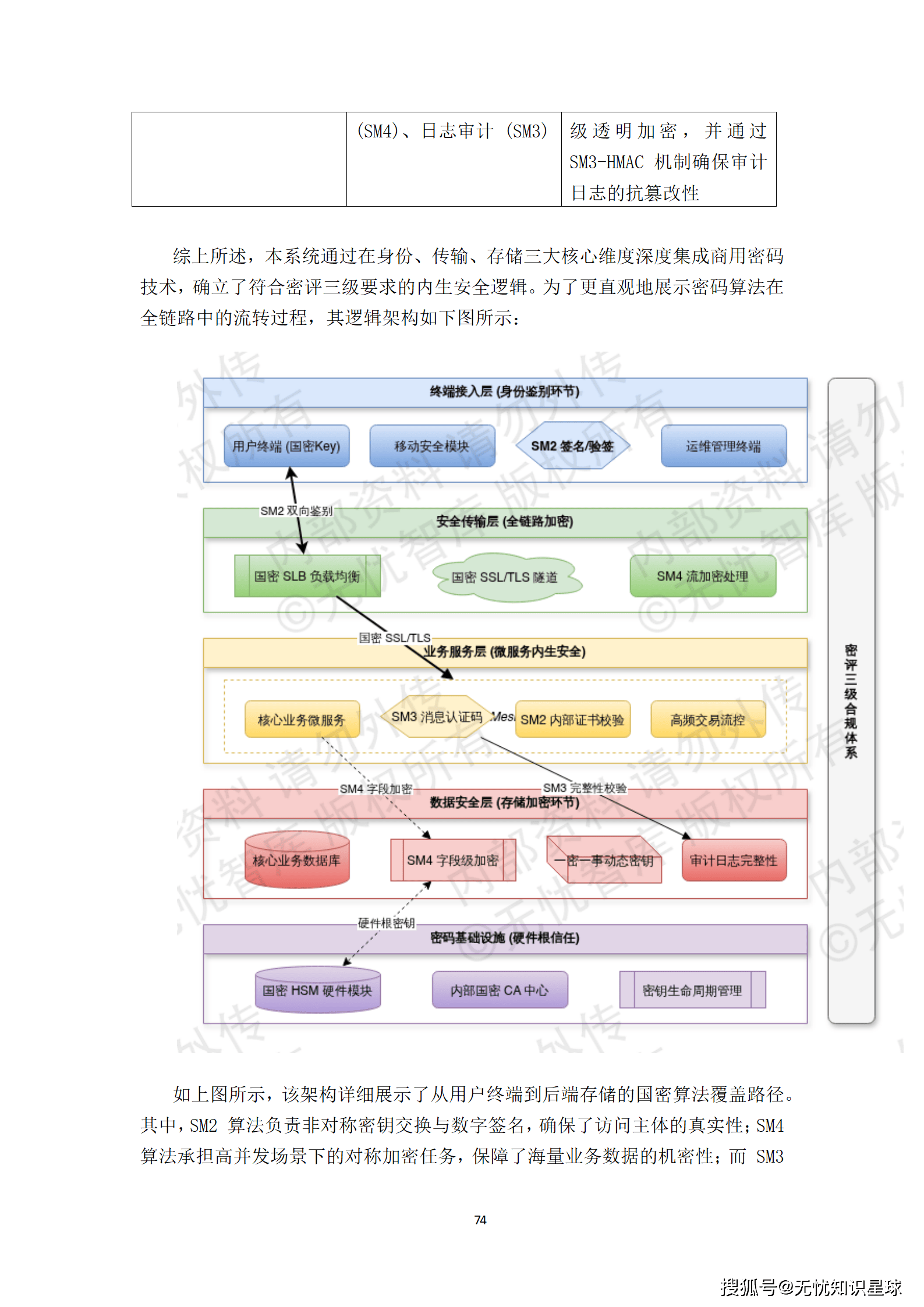

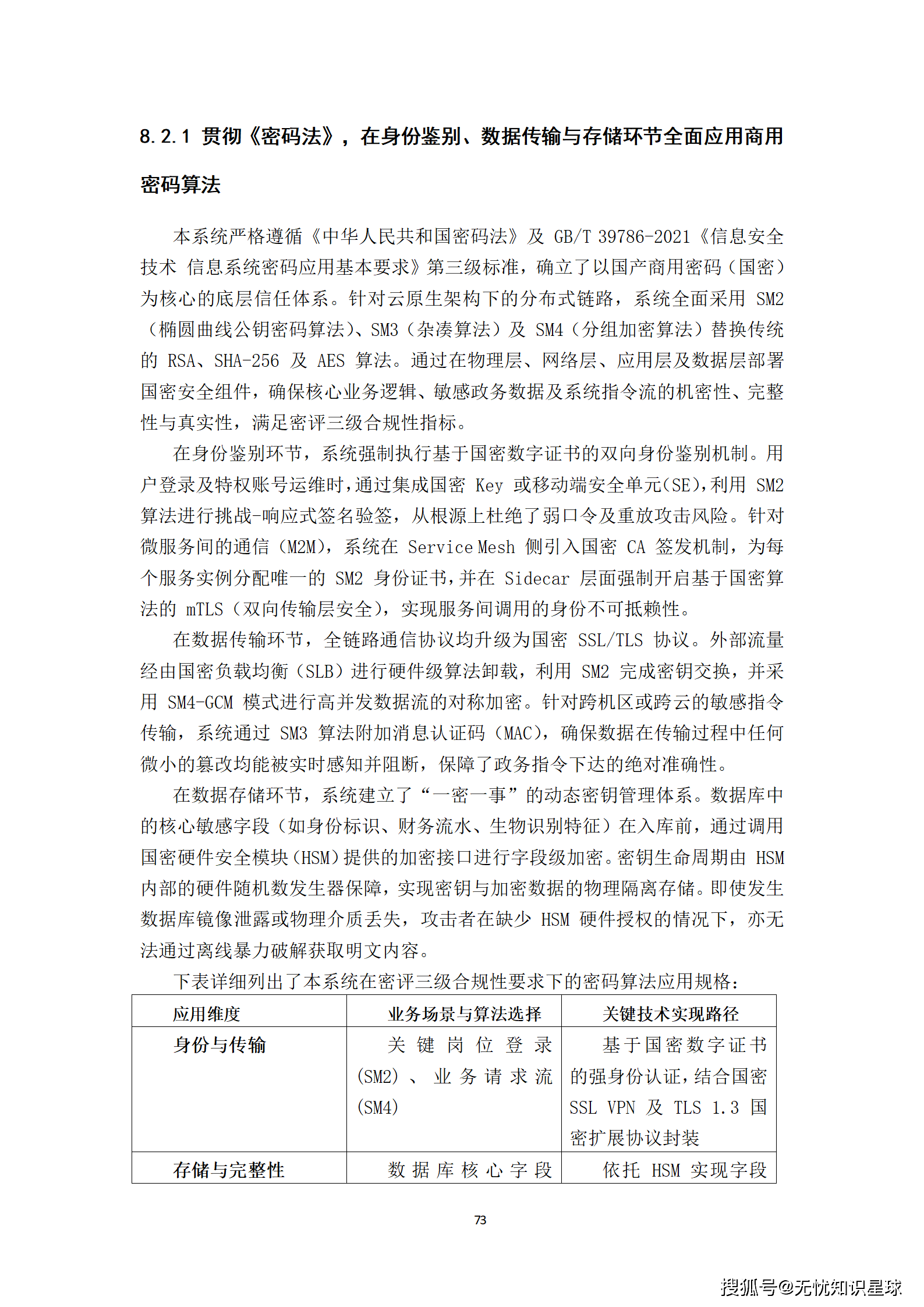

8.2 密码应用安全性评估 (密评三级)

严格遵循《密码法》及GB/T 39786-2021，全面应用商用密码算法。

• 身份鉴别： 采用SM2公钥算法构建基于数字证书的双因子认证，杜绝弱口令。微服务间通信强制开启基于国密算法的mTLS。
• 数据传输： 全链路升级为国密SSL/TLS协议，利用SM2完成密钥交换，SM4-GCM进行高并发加密，SM3附加消息认证码。

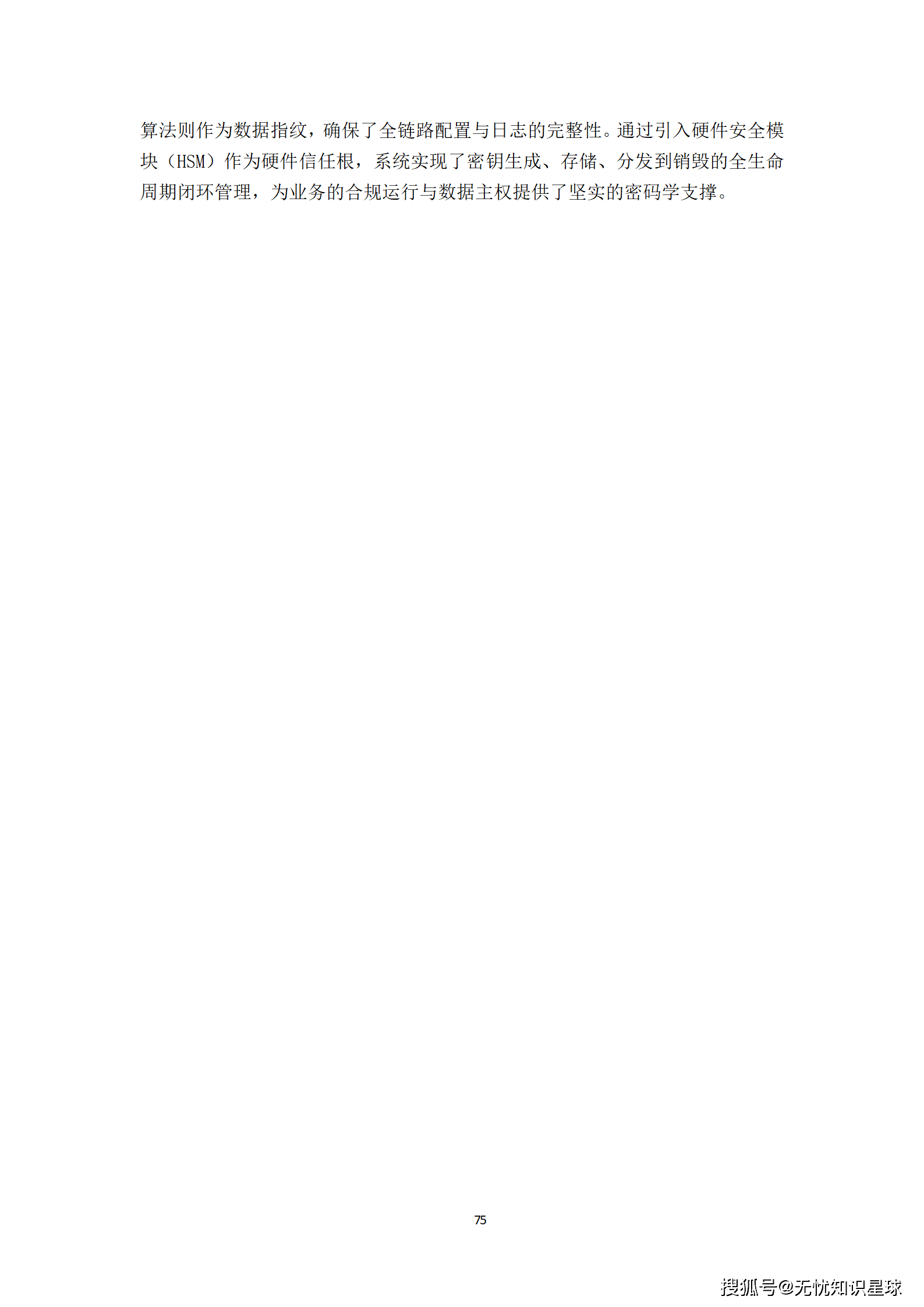

• 数据存储： 建立“一密一事”动态密钥管理体系，核心敏感字段调用HSM进行字段级加密，确保密钥与数据物理隔离。

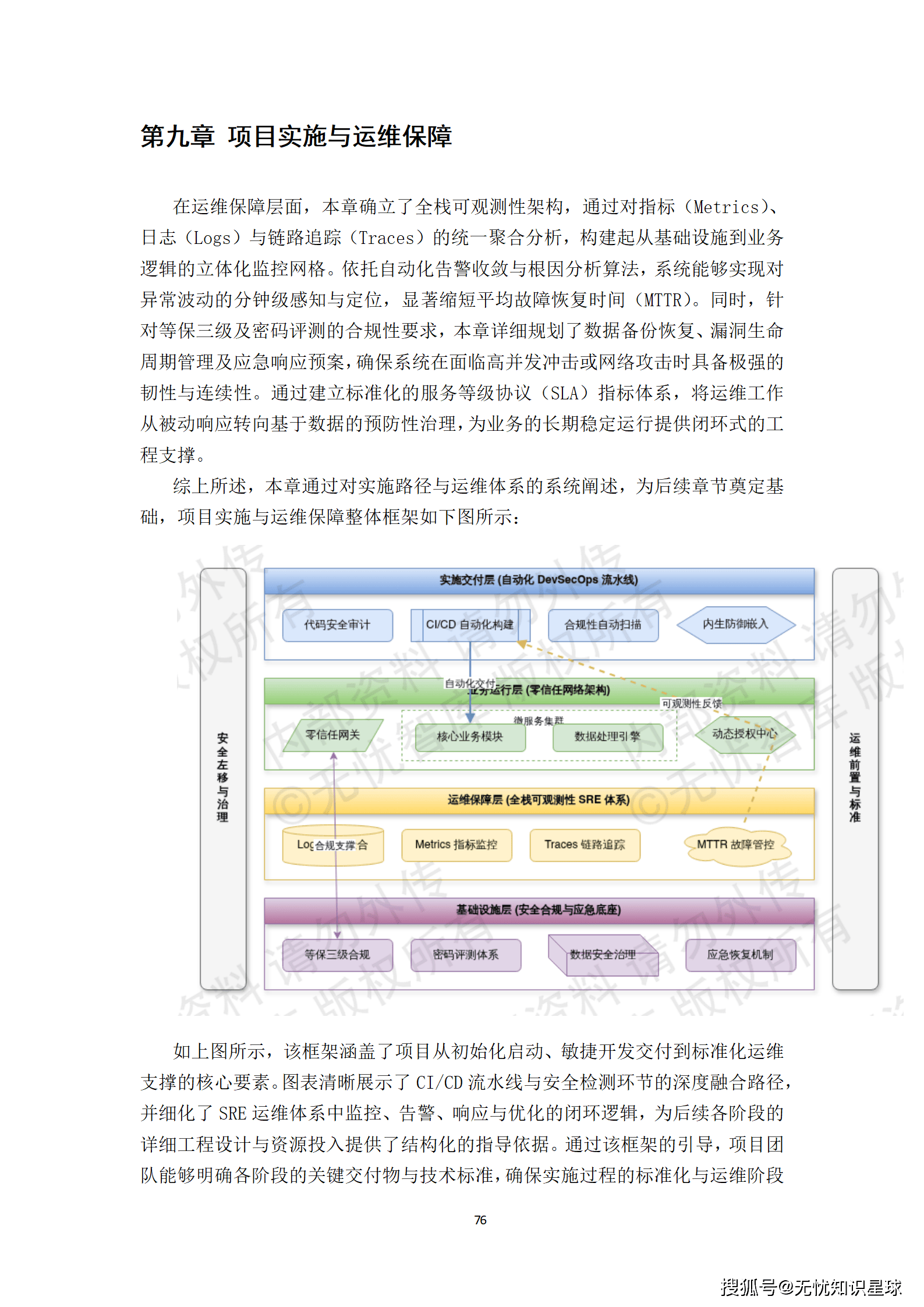

九、项目实施与运维保障：DevSecOps与SRE实践

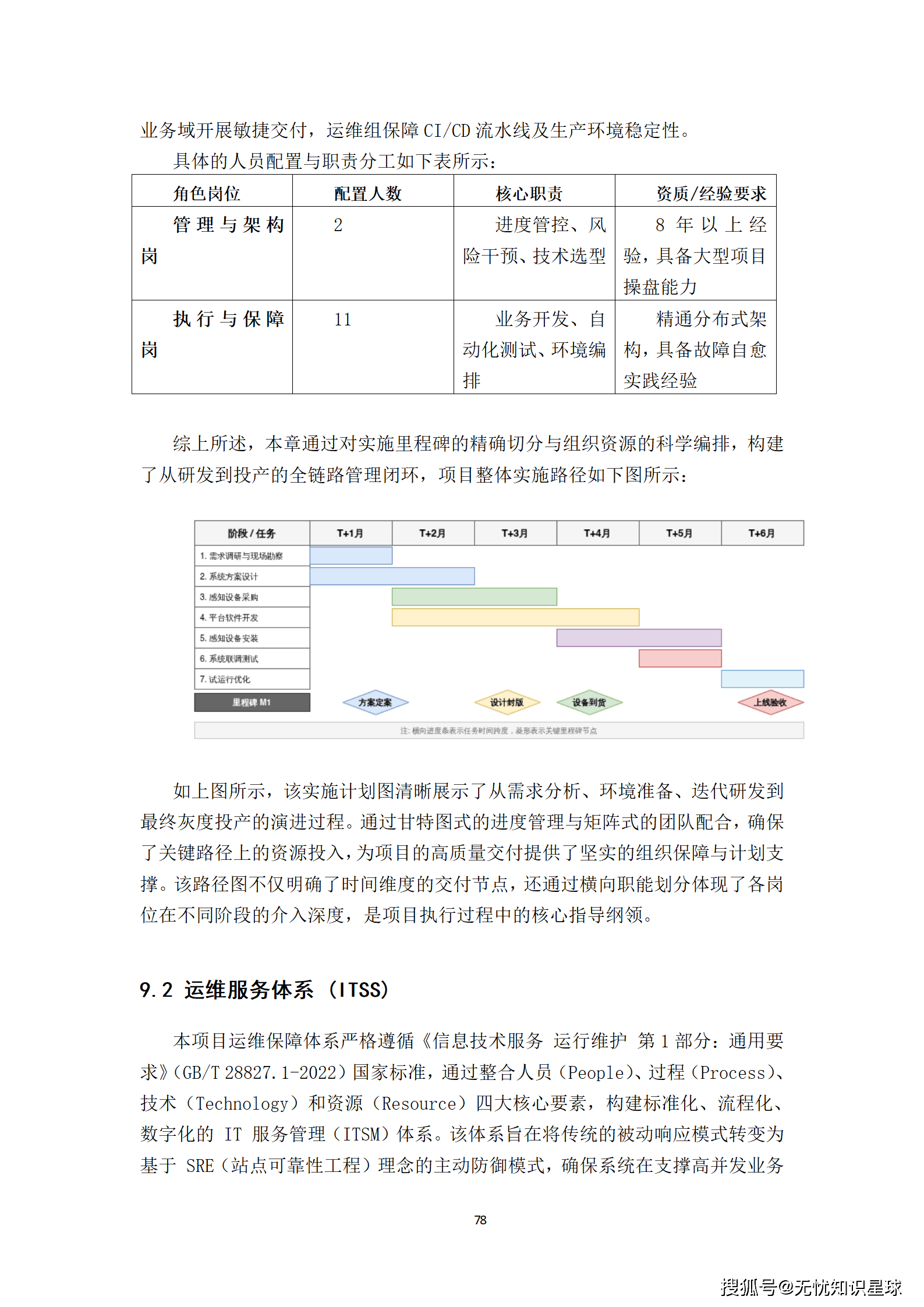

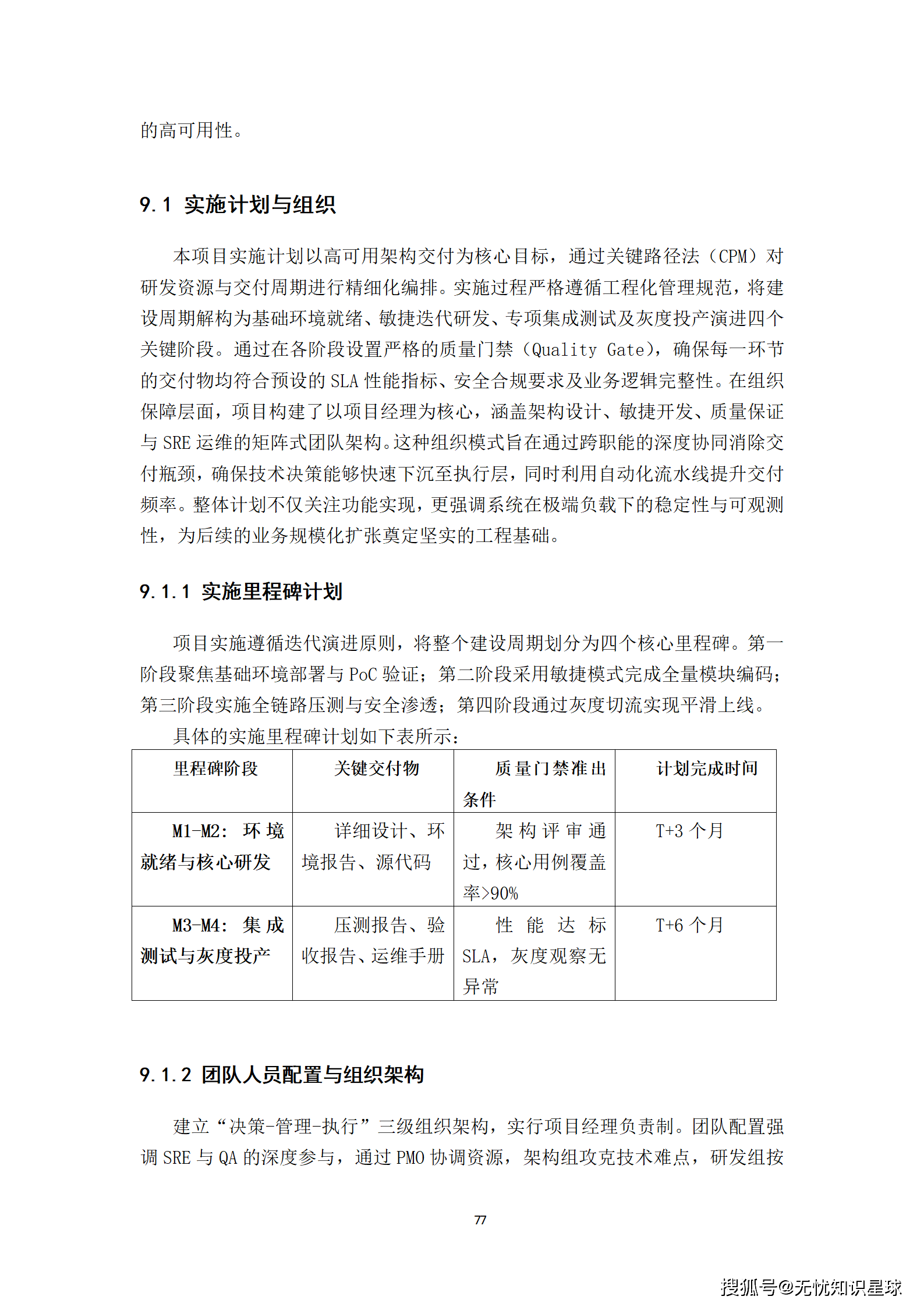

9.1 实施计划与组织

• 里程碑计划： 划分为环境就绪与PoC验证、敏捷迭代研发、专项集成测试、灰度投产演进四个阶段。设置严格的质量门禁，确保交付物符合SLA指标。
• 组织架构： 建立“决策-管理-执行”三级矩阵式团队，强调SRE与QA的深度参与。配置管理与架构岗、执行与保障岗，明确职责分工。

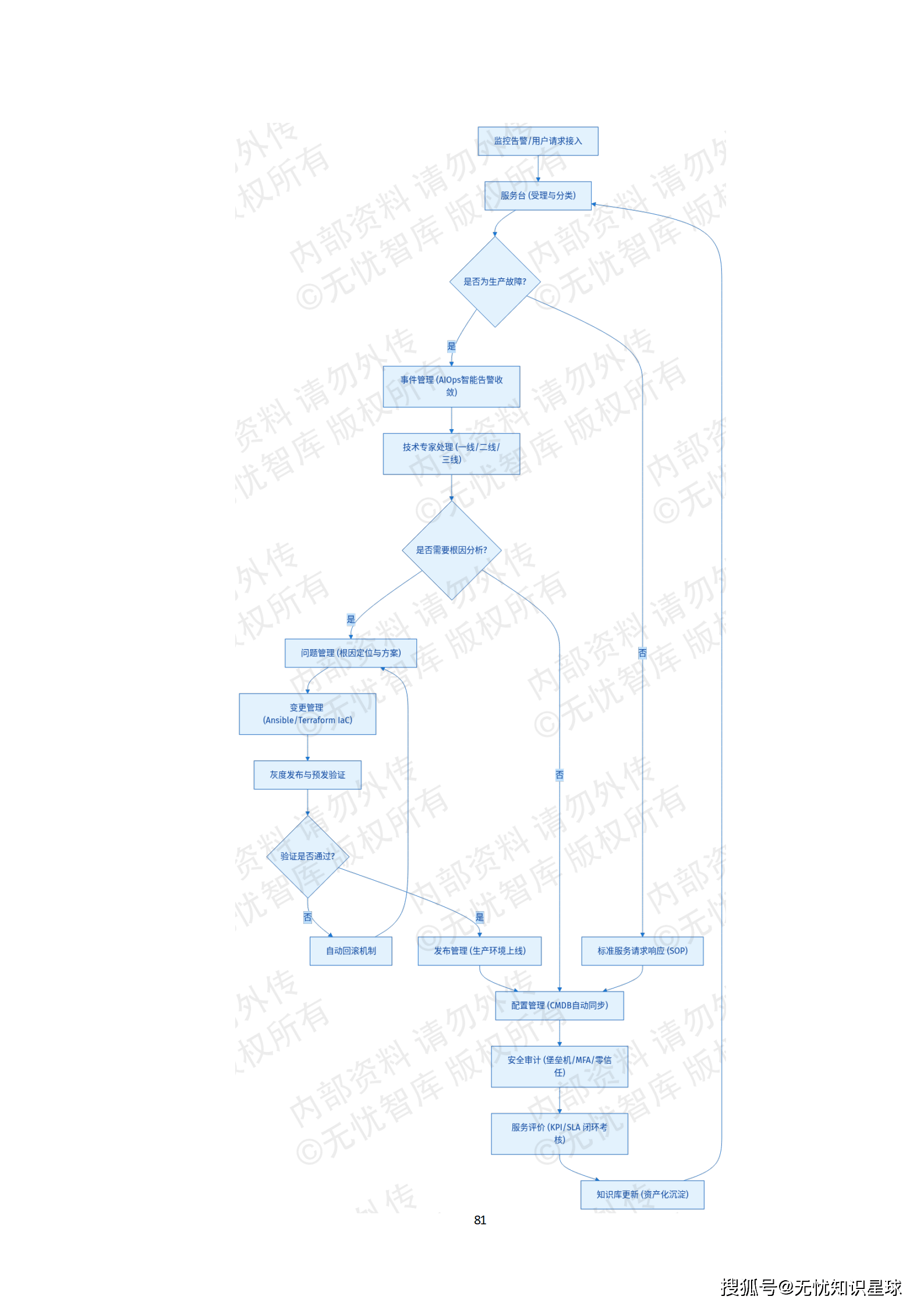

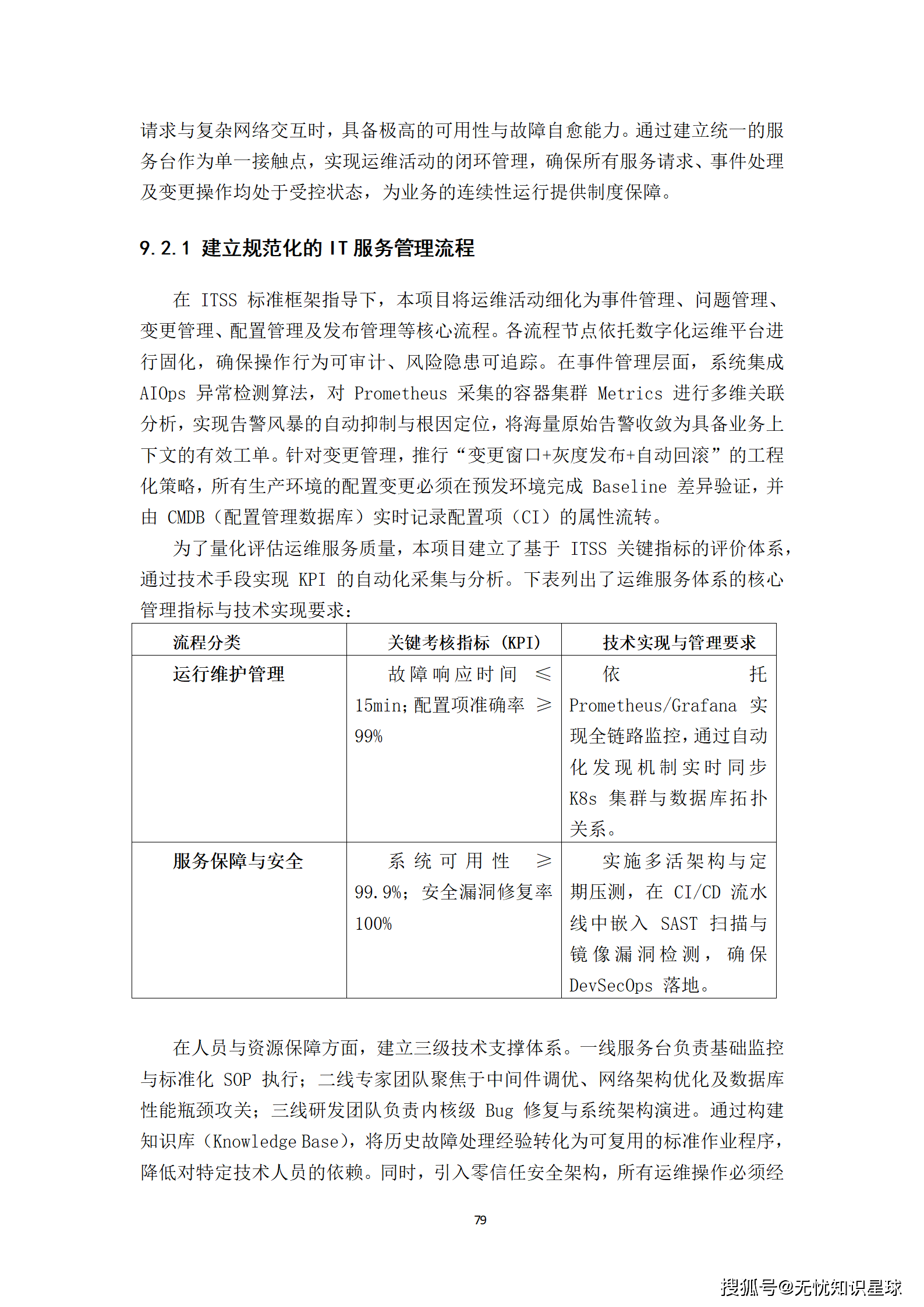

9.2 运维服务体系 (ITSS)

遵循GB/T 28827.1-2022标准，构建标准化ITSM体系。

• 流程管理： 细化事件、问题、变更、配置及发布管理流程。利用AIOps算法实现告警风暴自动抑制与根因定位。
• 指标考核： 故障响应时间≤15min，配置项准确率≥99%，系统可用性≥99.9%，安全漏洞修复率100%。
• 三级支撑： 建立一线服务台、二线专家团队、三线研发团队的支撑体系，构建知识库降低对特定人员的依赖。实施零信任运维，严禁未经授权的人工干预。

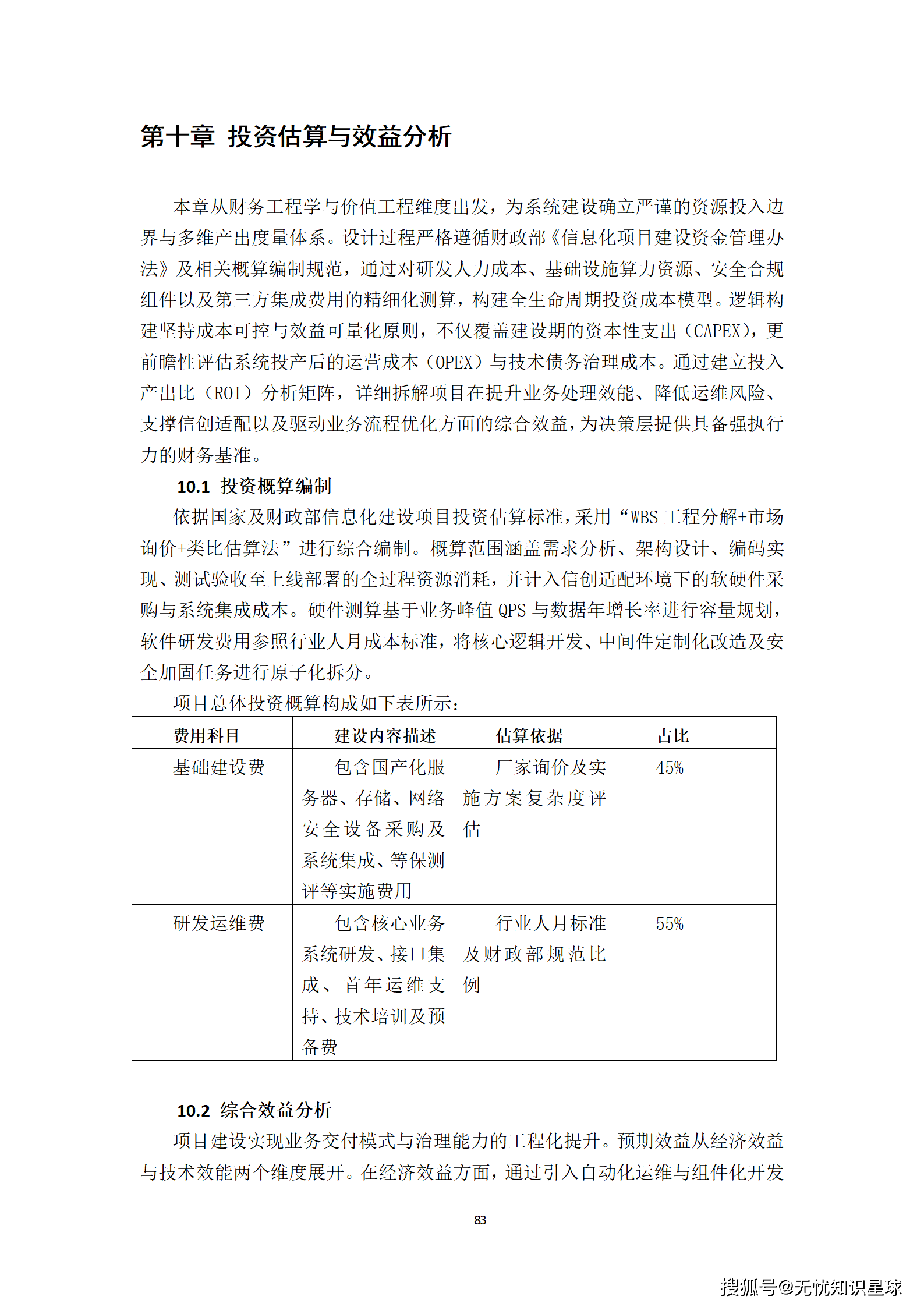

十、投资估算与效益分析：价值工程视角

10.1 投资概算编制

遵循财政部相关规范，采用“WBS工程分解+市场询价+类比估算法”编制。

• 费用构成： 基础建设费（硬件、网络、安全设备）占比约45%；研发运维费（软件开发、集成、首年运维）占比约55%。
• 资金筹措： 采用政府专项资金与企业自筹相结合模式，执行“节点支付”机制，挂钩里程碑交付物。

10.2 综合效益分析

• 经济效益： 通过自动化运维与组件化开发，预计降低研发投入成本20%，缩短业务上线周期30%。基础设施池化管理使资源利用率提升40%，显著降低TCO。
• 社会效益： 全面适配信创技术栈，确保核心技术自主可控。业务响应时延缩短至毫秒级，提升公共服务效率。落地数据分级分类保护，履行社会责任。
• 管理效益： 重构研发交付与审批流程，业务流程流转效率提升50%以上。质量门禁制度确保全生命周期可追溯，降低协同损耗。

结语：迈向韧性城市的未来

城市级地下管网与海绵城市物联感知网的建设，不仅仅是一次技术的升级，更是一场城市治理模式的深刻变革。通过构建全域感知、精准建模、智能调度的数字化体系，我们将原本隐蔽、复杂的地下空间变得透明、可控。

从500公里的核心管网覆盖到3秒内的预警推送，从95%以上的隐患排查准确率到50米网格级的风险预测，每一个量化指标的背后，都是对城市安全韧性的坚实承诺。在信创战略的指引下，我们不仅实现了技术的自主可控，更探索出了一条符合中国国情的城市生命线安全防护之路。

未来，随着人工智能、数字孪生技术的进一步融合，这套系统将不断进化，成为城市真正的“数字神经”，时刻感知着城市的脉搏，守护着万家灯火的安宁。这不仅是技术的胜利，更是以人为本、安全发展理念的生动实践。让我们携手共进，以数字化之力，筑牢城市安全的铜墙铁壁，共创韧性城市的美好未来。
