〖原创〗B04.七自由度车辆动力学模型验证（魔术轮胎模型，B03商品基础上建模） 1.软件: MATLAB 2018以上；CarSim 2020.0 2.商品介绍: 基于魔术轮胎模型和车身动力学公式，搭建7DOF车辆动力学Simulink模型，对相关变量（质心侧偏角，横摆角速度，纵、横向速度及加速度）进行CarSim对比验证。整体逻辑清晰，界面整洁舒适，适合初学者入门学习。

在车辆动力学研究领域，准确的模型对于理解和预测车辆的性能至关重要。今天咱就来唠唠基于魔术轮胎模型在 B03 商品基础上建模，实现七自由度车辆动力学模型验证这一有趣的事儿，使用的软件是 MATLAB 2018 以上版本以及 CarSim 2020.0 。

商品介绍背后的门道

这个商品可不简单，它是基于魔术轮胎模型和车身动力学公式，搭建起了 7DOF（七自由度）车辆动力学 Simulink 模型。然后呢，对质心侧偏角、横摆角速度、纵横向速度及加速度这些关键变量，通过与 CarSim 对比来进行验证。这不仅逻辑清晰，而且界面设计得整洁舒适，简直是初学者入门学习车辆动力学模型的宝藏。

MATLAB 搭建 7DOF Simulink 模型

咱们先在 MATLAB 里开干。在 Simulink 环境下，要搭建这个模型，关键是怎么把魔术轮胎模型和车身动力学公式融入进去。比如，魔术轮胎模型可以通过传递函数等方式来模拟轮胎的力学特性。

% 简单示意魔术轮胎模型部分代码（实际复杂得多）
function [Fy] = magic_tire_model(alpha, Fz, C, D, B, E)
    % alpha 是轮胎侧偏角
    % Fz 是垂直载荷
    % C, D, B, E 是魔术轮胎模型参数
    tmp = B * alpha;
    Fy = D * sin(C * atan(tmp - E * (tmp - atan(tmp))));
end

这段代码呢，简单实现了魔术轮胎模型里侧向力 Fy 的计算，输入轮胎侧偏角 alpha、垂直载荷 Fz 以及模型参数 C、D、B、E ，就能算出侧向力。在搭建 7DOF 模型时，这个函数会被调用，根据不同车轮的状态来计算各自的侧向力，进而影响车辆整体动力学。

接着，根据车身动力学公式，要把各个力和力矩转化为车辆的运动状态。比如车辆的横摆运动方程：

% 横摆运动方程简单示意
function [r_dot] = yaw_motion_equation(Iz, Mz)
    % Iz 是车辆绕 z 轴的转动惯量
    % Mz 是横摆力矩
    r_dot = Mz / Iz;
end

这段代码根据横摆力矩 Mz 和车辆绕 z 轴的转动惯量 Iz 计算出横摆角速度的变化率 r_dot 。通过类似这样的一系列公式和代码，逐步搭建起完整的 7DOF 车辆动力学 Simulink 模型。

与 CarSim 的对比验证

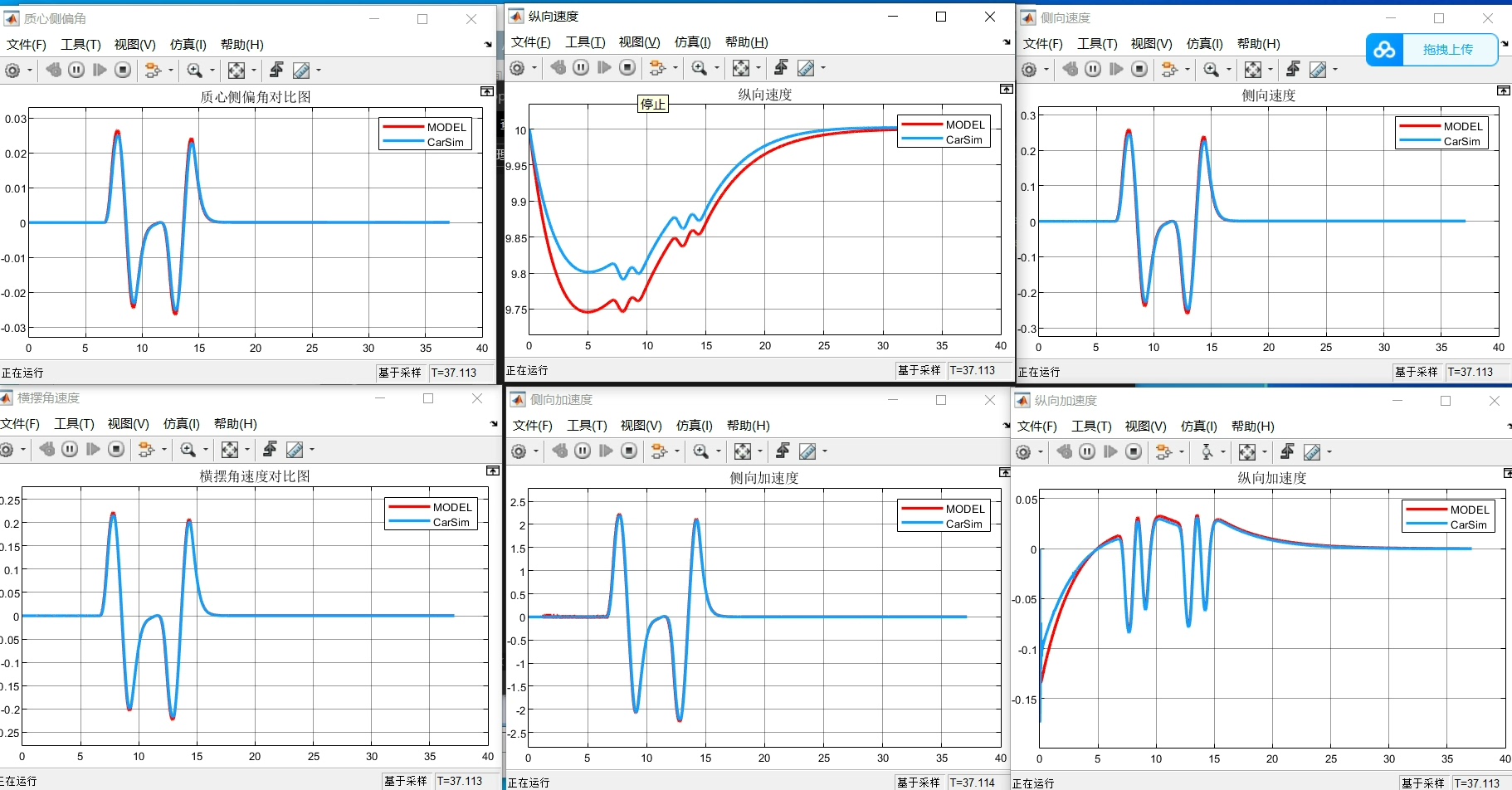

模型搭好后，就该和 CarSim 对比验证啦。在 CarSim 里设置好相同的车辆参数、行驶工况等条件。比如在 MATLAB 里设置车辆以特定速度直线行驶然后转弯的工况：

% 设置车辆行驶工况
v = 20; % 初始速度 20m/s
t = 0:0.01:10; % 时间从 0 到 10 秒，步长 0.01 秒
delta = zeros(size(t));
for i = 1:length(t)
    if t(i) > 5
        delta(i) = 0.1; % 5 秒后开始转向，转向角 0.1 弧度
    end
end

在 CarSim 里也设置同样的初始速度、时间历程以及转向角变化。然后对比两个软件输出的质心侧偏角、横摆角速度等变量。如果两者数据接近，那就说明咱搭建的 7DOF 模型挺靠谱；要是差别较大，就得回过头检查模型搭建过程，看看是不是哪里参数设置不对或者公式推导有误。
