1. 定位

1.1 核心定位

• 向下：接收物理层的原始比特流（0/1序列），提供可靠的数据传输服务
• 向上：为网络层提供无差错的帧传输服务，屏蔽底层物理细节
• 关键：物理层传输的是比特流（0/1序列），而数据链路层传输的是帧（Frame），是一组有明确边界的数据单元。

相关协议：CAN 与 UART

CAN协议的主要定义都位于数据链路层。这层又分为两个子层：

• 逻辑链路控制子层：负责消息的帧封装、过滤、过载通知和错误恢复管理等。

• 媒体访问控制子层：这是CAN最核心的部分，负责：

  • 多主、广播式通信：所有节点平等，可主动发送。

  • 非破坏性、基于优先级的仲裁：通过标识符（ID）决定报文优先级，优先级高的报文赢得总线，失败节点自动退出发送并在总线空闲时重试，无数据损失。

  • 错误检测与处理：拥有强大的错误检测（CRC、应答、位填充、格式检查等）、错误信令和自动重发机制，错误帧是其重要概念。

1.2 与物理层区别

特性	物理层	数据链路层
传输单位	比特（bit）	帧（Frame）
功能目标	透明传输原始比特	提供可靠、有序的数据传输
错误处理	无差错控制	有差错检测与重传机制
地址机制	无地址概念	使用MAC地址进行寻址
传输范围	单一链路	两个相邻节点间

1.3 应用场景

局域网（LAN）：

• 以太网（IEEE 802.3）
• 无线局域网（IEEE 802.11/WiFi）
• 令牌环网（已淘汰）

广域网（WAN）：

• PPP（点对点协议）
• HDLC（高级数据链路控制）
• 帧中继（已逐步淘汰）

关键区别：

• 局域网：数据链路层负责同一网络内的节点通信（如办公室内多台电脑互联）
• 广域网：数据链路层负责点对点链路的可靠传输（如家庭路由器到ISP的连接）

2. 核心功能

2.1 链路管理

定义：建立、维护和释放两个相邻节点之间的数据链路。

工作流程：

1. 链路建立：通信前协商参数（如MTU、传输速率）
2. 链路维护：监控链路状态，处理异常（如超时重传）
3. 链路释放：通信结束后释放资源

典型协议对比：

协议	链路建立方式	特点	应用场景
PPP	LCP（链路控制协议）协商	支持认证、压缩	拨号上网、DSL
HDLC	无连接建立过程	简单高效	专用线路
以太网	无需显式建立	CSMA/CD机制	局域网

2.2 封装成帧

核心问题：如何从连续的比特流中识别出帧的边界？

帧定界方法：

方法	原理	优缺点	应用
字符计数法	帧首用计数字段标识长度	简单，但计数错误导致全帧错位	HDLC早期版本
字符填充法	用特殊字符标记边界	需处理数据中出现的特殊字符	PPP、X.25
比特填充法	用比特模式标记边界	高效，适用于任意比特序列	HDLC、PPP
违规编码法	用非法编码表示边界	无需填充，传输效率高	802.3以太网

2.3 透明传输

核心问题：如何确保任意比特序列都能被正确传输，而不被误认为是帧边界？

解决方案：转义字符机制

PPP协议中的字符填充：

• 用0x7D作为转义字符
• 当数据中出现0x7E（帧边界）时，替换为0x7D 0x5E
• 当数据中出现0x7D（转义字符）时，替换为0x7D 0x5D

2.4 流量控制

定义：防止发送方发送速度过快，导致接收方缓冲区溢出。

核心原理：通过反馈机制控制发送速率。

对比维度	停止 - 等待协议 (Stop-and-Wait)	滑动窗口协议 (Sliding Window)
核心思想	串行处理：发一帧，等一确认。	流水线处理：允许在未收到确认前连续发送多帧。
工作流程	发送方发送 1 帧 → 等待 ACK → 收到 ACK → 发送下一帧	发送方维护发送窗口 → 窗口内帧可连续发送 → 接收方按序/乱序接收 → 发送累积/选择 ACK
发送窗口大小	1 (同一时刻只能有 1 个未确认帧)	> 1 (允许 NN 个未确认帧，NN 取决于窗口大小)
接收窗口大小	1 (只能接收期望的下一帧)	≥ 1 (通常为 1 或 NN，取决于具体实现如 GBN 或 SR)
信道利用率	低 (尤其在高延迟、高带宽链路中，大部分时间在空闲等待)	高 (通过流水线传输，填满往返时延 RTT 内的带宽)
序号位数需求	1 比特 (序号只需 0 和 1 交替)	nn 比特 (序号空间需大于窗口大小，避免混淆)
流量控制	隐式控制 (通过等待机制自然限制速率)	显式控制 (通过调整窗口大小限制发送速率)
差错处理	超时重传当前帧	超时重传 (回退 N 帧 或 选择重传特定帧)
实现复杂度	低 (逻辑简单，缓冲区需求小)	高 (需维护窗口、缓冲区、多个定时器及复杂逻辑)
适用场景	低延迟、低带宽或可靠性要求极高的简单链路	长距离、高带宽、高延迟的现代网络 (如 TCP)

2.5 差错检测

定义：检测数据传输过程中产生的比特错误。如奇偶校验和CRC校验。

差错控制机制：结合差错检测与重传机制实现可靠传输。

类型	原理	效率	应用
停等ARQ	发送1帧→等待ACK→成功则发下一帧	低（尤其长延迟链路）	早期通信
回退N帧	发送多帧，超时重传所有未确认帧	中	早期TCP
选择重传	发送多帧，仅重传错误帧	高	现代TCP

3. 介质访问控制 (MAC)

3.1 介质访问控制的定义与必要性

定义：介质访问控制（Media Access Control, MAC）是数据链路层的子层，负责协调多个设备共享同一传输介质的规则。

核心问题：当多个设备连接到同一物理介质（如以太网电缆、无线信道）时，如何避免信号冲突，确保数据可靠传输？

必要性：

• 共享介质环境下，多个设备可能同时尝试发送数据
• 信号冲突会导致数据损坏，需重传 → 降低网络效率
• MAC协议提供有序访问机制，提高信道利用率

MAC协议的三大分类：

类型	核心思想	代表协议	适用场景
信道划分	静态分配资源（时/频/码分）	FDMA/TDMA/CDMA	有线/无线通信
随机访问	竞争式访问，冲突后重传	CSMA/CD, CSMA/CA	以太网、WiFi
轮询访问	有序传递令牌，获得发送权	令牌环、令牌总线	工业控制网络

+-----------------+-----------------+-----------------+
| 信道划分         | 随机访问        | 轮询访问         |
+-----------------+-----------------+-----------------+
| 静态分配        | 竞争式          | 有序轮询        |
| 无冲突          | 可能冲突        | 无冲突          |
| 适合恒定流量     | 适合突发流量    | 适合实时性要求   |
| 效率低（空闲时） | 效率中          | 效率高          |
+-----------------+-----------------+-----------------+

3.2 信道划分介质访问控制

核心思想：将共享信道静态划分为多个子信道，每个设备独占一个子信道，避免冲突。

对比维度	频分复用 (FDM)	时分复用 (TDM)	码分复用 (CDM/CDMA)	波分复用 (WDM)
核心思想	按频率划分信道	按时间划分时隙	按编码区分信号	按光波长划分信道
工作原理	将总带宽划分为多个非重叠频段，每设备独占一个频段	将时间划分为固定长度时隙，每设备在特定时隙发送	所有设备同时使用整个频带，通过正交编码分离信号	在光纤中将不同光波长作为子信道，每波长携带独立数据流
资源分配方式	静态频率分配	静态/动态时隙分配	码字分配	波长分配
典型应用	• 有线电视（CATV）：每频道6MHz • 传统电话系统：300Hz~3400Hz • 5G NR载波聚合	• 同步TDM：T1/E1电话系统 • 异步TDM：统计时分复用（STDM）	• Walsh码：CDMA2000 • Gold码：WCDMA • PN码：GPS	• CWDM（20nm间隔）：城域网 • DWDM（0.8nm间隔）：骨干网
关键参数	• 频段带宽 • 保护频带	• 帧长度 • 时隙长度	• 扩频码长度 • 处理增益 • 正交性	• 波长间隔 • 通道数 • 光功率
优点	✓ 无冲突 ✓ 实时性强 ✓ 实现简单	✓ 无冲突 ✓ 时延确定 ✓ 适合恒定速率业务	✓ 高抗干扰性 ✓ 频谱效率高 ✓ 安全性好 ✓ 容量灵活	✓ 超大容量 ✓ 透明传输 ✓ 可扩展性强 ✓ 低功耗
缺点	✗ 频带利用率低（空闲仍占用） ✗ 难以适应突发流量 ✗ 需严格频率同步	✗ 时隙空闲时带宽浪费 ✗ 难以适应突发流量 ✗ 需严格时间同步	✗ 实现复杂 ✗ 需精确功率控制 ✗ 多址干扰（MAI）问题	✗ 设备成本高 ✗ 需要光放大器 ✗ 色散管理复杂
信道分离方法	带通滤波器	时隙同步提取	相关检测（点积运算）	光分插复用器（OADM）
适用场景	模拟信号、广播式传输	数字信号、恒定速率业务	无线通信、军事通信	光纤骨干网、长距离传输

3.3 随机访问介质访问控制

对比维度	纯ALOHA	时隙ALOHA	CSMA	CSMA/CD	CSMA/CA
核心思想	随时发送，冲突后重传	时隙边界发送，减少冲突窗口	先听后说（Listen Before Talk）	边听边说（检测冲突）	避免冲突（预约信道）
发送时机	任意时刻	时隙起始时刻	信道空闲时	信道空闲时	信道空闲+退避后
冲突处理	超时重传	时隙末确认，失败重传	冲突后随机退避	检测到冲突→立即停止+重传	RTS/CTS预约+退避避免
最大吞吐量	18.4% (G=0.5)	36.8% (G=1)	依赖负载，约30-50%	轻负载高，重负载下降	约50-70%（含控制开销）
吞吐量公式	S=G⋅e−2GS=G⋅e−2G	S=G⋅e−GS=G⋅e−G	无统一公式	复杂，依赖退避算法	复杂，含RTS/CTS开销
关键参数	G：平均发送率	G + 时隙同步	监听时延、退避策略	争用期2τ、最小帧长	DIFS、SIFS、CW、NAV
冲突检测	❌ 无	❌ 无	❌ 仅预防	✅ 物理层检测	❌ 用RTS/CTS逻辑避免
隐藏终端	❌ 无法解决	❌ 无法解决	❌ 无法解决	❌ 不适用无线	✅ RTS/CTS+NAV解决
适用网络	早期无线实验网	改进型无线网	低负载有线/无线	传统以太网（有线）	无线局域网（802.11）

3.4 轮询访问：令牌传递协议

3.4.1 令牌传递协议原理

核心思想：

• 令牌（Token） 是一个特殊的控制帧
• 令牌在环形/总线网络中顺序传递
• 只有持有令牌的设备才能发送数据

工作流程：

1. 设备收到令牌 → 发送数据（若需）
2. 发送完成后 → 将令牌传递给下一设备
3. 无数据要发送 → 直接传递令牌

关键特性：

• 无冲突：同一时刻仅一个设备可发送
• 确定性时延：最大等待时间为N×T（N为设备数，T为令牌周期）
• 公平性：所有设备平等使用信道

3.4.2 令牌环网（Token Ring）与令牌总线（Token Bus）

对比维度	令牌环网 (Token Ring, IEEE 802.5)	令牌总线 (Token Bus, IEEE 802.4)
物理拓扑	环形（设备物理连接成环）	总线型（设备连接在同轴电缆）
逻辑拓扑	环形（与物理一致）	环形（通过地址映射表虚拟成环）
核心思想	令牌在物理环中循环传递，持牌者发送	令牌在逻辑环中按编号传递，持牌者发送
令牌传递路径	物理相邻设备依次传递（A→B→C→A）	逻辑编号顺序传递（1→5→3→8→1...）
数据帧传输	帧沿物理环传输，发送方回收并释放令牌	帧在总线广播，目标设备接收，令牌独立传递
帧结构	令牌头│目的地址│源地址│数据│FCS│令牌尾	类似，但含逻辑环控制字段
关键机制	• 优先级机制（8级） • 监控站重置令牌 • 多令牌模式（高负载）	• 地址映射表维护逻辑环 • 令牌传递算法（后继站选择） • 监控站故障恢复
故障处理	• 环断裂→全网中断 • 令牌丢失→监控站生成新令牌	• 总线断裂→分段隔离 • 逻辑环断裂→重构映射表
最大吞吐量	4/16 Mbps（经典实现）	1/10 Mbps（工业场景）
典型应用	• IBM企业网络（历史） • 早期校园网	• 工业控制（MAP协议） • 制造自动化系统

4. 局域网

4.1 基本概念

定义：局域网（Local Area Network）是在有限地理范围内（通常≤10公里）连接多台计算机的高速通信网络。

核心特征：

• 高带宽：通常100Mbps~100Gbps
• 低延迟：通常1ms以内
• 共享介质：早期使用总线/环形，现代多为星型拓扑
• 广播能力：支持广播/组播通信
• 自主管理：通常由单一组织管理

特性	局域网（LAN）	广域网（WAN）
覆盖范围	≤10公里	国家/全球
传输速率	100Mbps~100Gbps	1Mbps~10Gbps
延迟	1ms以内	10ms~100ms+
所有权	单一组织	电信运营商
协议层次	主要使用数据链路层	涉及所有七层
典型技术	以太网、WiFi	PPP、MPLS、IP

体系结构：

+--------------------------------+
|    LLC (Logical Link Control)   |
+--------------------------------+
|    MAC (Media Access Control)   |
+--------------------------------+
|      Physical Layer             |
+--------------------------------+

LLC子层（逻辑链路控制）：

• 提供统一接口给网络层
• 流量控制与差错控制
• 多路复用：支持多种网络层协议（IP、IPX等）

MAC子层（介质访问控制）：

• 控制物理介质访问
• 帧封装与差错检测
• MAC地址管理

关键特点：

• LLC子层独立于物理介质
• MAC子层依赖于物理介质
• 例如：以太网和WiFi共享相同的LLC子层，但MAC子层完全不同

4.2 以太网

标准以太网帧结构：

+--------+-------+--------+--------+----------+-------------+------+
| 前导码 | 帧起始 | 目的MAC | 源MAC | 类型/长度 |    数据      | FCS |
+--------+-------+--------+-------+-----------+-------------+------+
   7字节   1字节     6字节     6字节    2字节    46-1500字节     4字节

• 前导码（Preamble）：7字节56位101010...序列，用于接收方时钟同步
• 帧起始定界符（SFD）：1字节10101011，标识帧开始
• 目的MAC地址：6字节，目标设备的物理地址
• 源MAC地址：6字节，发送设备的物理地址
• 类型/长度字段：
  • ≤1500：表示长度（用于IEEE 802.3）
  • ≥1536：表示协议类型（如0x0800=IPv4）
• 数据字段：46-1500字节，有效载荷
• FCS（帧校验序列）：4字节CRC-32校验码

最小帧与最大帧：

• 最小帧：64字节（含前导码和SFD）
  • 原因：确保CSMA/CD能检测到冲突
• 最大帧：1518字节（标准以太网）
  • Jumbo Frame：9000字节（数据中心常用）

MAC地址格式：

00:1A:2B:3C:4D:5E
↑  ↑
OUI  厂商分配部分

关键特性：

• 48位（6字节）全球唯一标识
• 前24位：OUI（组织唯一标识符），由IEEE分配
• 后24位：厂商自定义
• 单播地址：最低位为0（如00:1A:2B:3C:4D:5E）
• 多播地址：最低位为1（如01:00:5E:00:00:01）
• 广播地址：全1（FF:FF:FF:FF:FF:FF）

4.3 无线局域网

定义：IEEE 802.11标准定义的无线局域网（WLAN），俗称WiFi。

核心特点：

• 无需物理连接：使用无线电波传输
• 漫游能力：用户可在覆盖范围内移动
• 接入点（AP）：连接有线与无线网络
• SSID：无线网络名称

核心特点：

• 无需物理连接：使用无线电波传输
• 漫游能力：用户可在覆盖范围内移动
• 接入点（AP）：连接有线与无线网络
• SSID：无线网络名称

802.11帧结构：

+----------------+----------------+----------------+
| 前导码 | 帧起始 | 802.11头部 | 数据 | FCS | 帧间隙 |
+----------------+----------------+----------------+

802.11头部关键字段：

• 帧控制：帧类型（管理/控制/数据）、子类型
• 持续时间：网络分配矢量（NAV），用于虚拟载波侦听
• 地址字段：4个地址字段（源/目的/BSS/ transmitter）
• 序列控制：帧序号与分片号

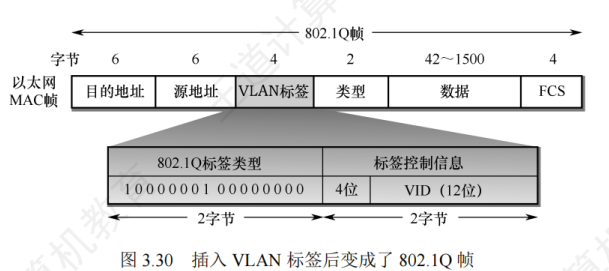

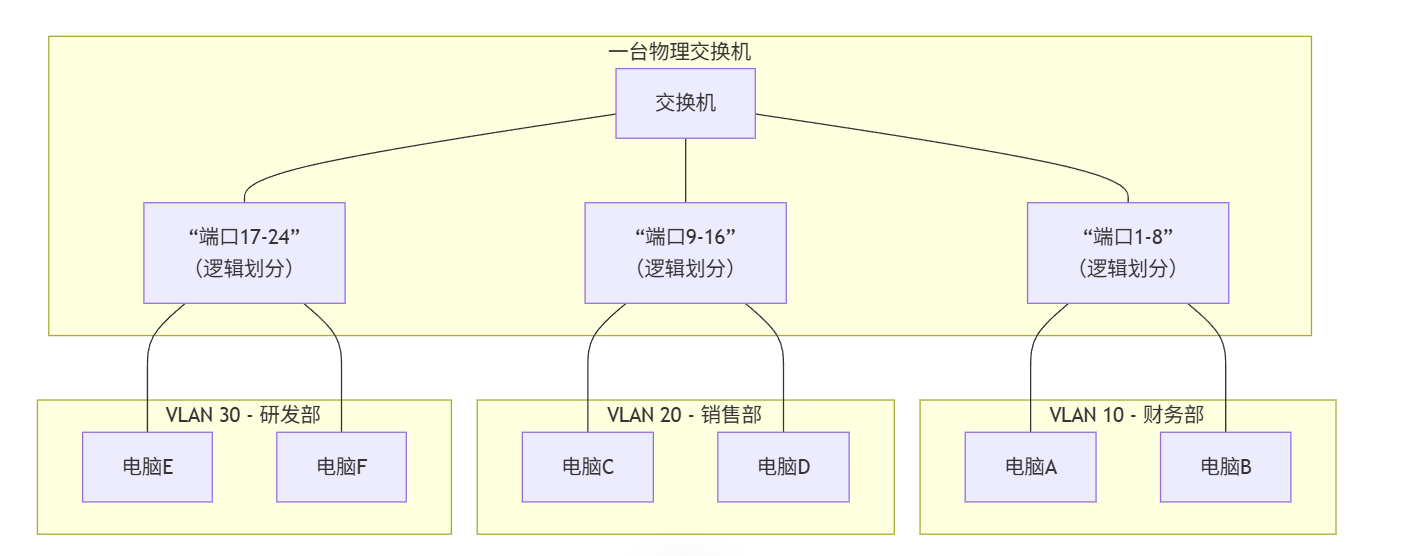

4.4 VLAN

定义：VLAN（Virtual Local Area Network）是逻辑上将物理网络划分为多个独立广播域的技术。VLAN就是在物理网络之上，通过软件配置逻辑划分出的独立广播域。它的核心目的是隔离广播、增强安全、简化网络管理。​

核心目的：

• 隔离广播域：减少广播风暴
• 提高安全性：隔离不同部门/用户
• 灵活组网：无需物理重布线
• 简化管理：按逻辑而非物理划分

端口类型	特点	用途
Access端口	只属于一个VLAN	连接终端设备
Trunk端口	传输多个VLAN	交换机间连接

三层交换机工作流程：

1. 接收VLAN1数据包 → 查找路由表
2. 路由到VLAN2 → 重新封装为VLAN2帧
3. 通过交换表转发到目标端口

5. 广域网

定义：广域网（Wide Area Network）是覆盖广阔地理区域（城市、国家、全球）的通信网络。

核心特征：

• 长距离传输：10公里~全球
• 低带宽：通常1Mbps~10Gbps
• 高延迟：10ms~100ms+
• 共享基础设施：通常由电信运营商提供
• 点对点连接：多为租用线路

点对点协议 (PPP) 定义：设计用于点对点的广域网，PPP（Point-to-Point Protocol）是点对点链路上的数据链路层协议。

核心功能：

• 封装：在串行链路上传输网络层数据包
• 链路控制：LCP协商链路参数
• 网络层控制：NCP协商网络层协议
• 认证：PAP/CHAP身份验证

PPP协议栈：

+----------------+----------------+----------------+
| 网络层协议      | PPP            | 物理层         |
| (IP, IPX, etc.)| (LCP, NCP)     | (RS-232, etc.) |
+----------------+----------------+----------------+

6. 以太网交换机 (二层交换机)

功能：将传统共享式以太网（广播域）转变为交换式以太网（点对点逻辑连接），从根本上解决冲突域问题。

交换机通过MAC地址表（CAM表）实现智能转发。

• 学习过程：

  • 当设备A（MAC_A）第一次通过端口1发送数据给设备B时，交换机还不知道B在哪里。

  • 但交换机会学习到：“MAC_A 在端口1”，并把这条记录存入MAC地址表。

  • 然后，它会暂时把A的帧泛洪（广播）到除了来源端口1之外的所有端口，来寻找B。

• 转发决策：

  • 当设备B（MAC_B）从端口3回应时，交换机又学到：“MAC_B 在端口3”。

  • 现在，当地址表里同时有了A和B的记录后，之后A与B之间的通信，交换机只会把帧从端口1精准地转发到端口3，其他端口完全不受影响。
