含风电光伏光热电站电力系统N-k安全优化调度模型 关键词：N-K安全约束 光热电站 优化调度 参考文档：《光热电站促进风电消纳的电力系统优化调度》参考光热电站模型； 仿真平台: MATLAB +YALMIP+CPLEX 主要内容：代码主要做的是考虑N-k安全约束的含义风电-光伏-光热电站的电力系统优化调度模型，从而体现光热电站在调度灵活性以及经济性方面的优势。 同时代码还考虑了光热电站对风光消纳的作用，对比了含义光热电站和不含光热电站下的弃风弃光问题，同时还对比了考虑N-k约束下的调度策略区别。 以14节点算例系统为例，对模型进行了系统性的测试，效果良好。

在当今能源转型的大背景下，风电、光伏等可再生能源大规模接入电力系统，然而其固有的间歇性和波动性给电力系统的稳定运行带来了挑战。光热电站因其独特的储能和调节特性，成为提升电力系统稳定性和消纳可再生能源的关键角色。今天就来聊聊含风电光伏光热电站电力系统的N - k安全优化调度模型。

一、N - k安全约束的意义

N - k安全约束，简单来说就是在电力系统中，当N个元件中有k个元件发生故障时，系统仍能保持安全稳定运行。在我们这个风电 - 光伏 - 光热电站的电力系统里，这个约束就像是给系统上了一层“保险”，保证即使部分发电或输电元件出问题，整个系统也能正常供电。

二、光热电站的优势体现

光热电站在调度灵活性以及经济性方面有着显著优势。它可以像一个“充电宝”，在风光发电过剩时储存能量，在风光发电不足时释放能量，从而优化整个电力系统的调度。

三、代码实现与分析

我们使用MATLAB + YALMIP + CPLEX搭建仿真平台来实现这个模型。

（一）模型构建部分代码示例

% 定义节点数量
n = 14;
% 定义各种发电资源相关参数
wind_power_max = [100; 120; 80]; % 各风电场最大发电功率
solar_power_max = [150; 180; 130]; % 各光伏电站最大发电功率
csp_power_max = 200; % 光热电站最大发电功率
csp_storage_max = 500; % 光热电站最大储能容量

% 定义决策变量
wind_power = sdpvar(length(wind_power_max), 1, 'Full'); % 风电场发电功率
solar_power = sdpvar(length(solar_power_max), 1, 'Full'); % 光伏电站发电功率
csp_power = sdpvar(1, 1, 'Full'); % 光热电站发电功率
csp_storage = sdpvar(1, 1, 'Full'); % 光热电站储能电量

在这段代码里，我们首先定义了系统的基本参数，像节点数量，各类发电资源的最大发电功率以及光热电站的储能容量等。接着，使用YALMIP定义了决策变量，这些变量后续会在优化模型中被调整，以达到我们的优化目标。

（二）目标函数与约束条件代码示例

% 定义成本相关参数
cost_wind = 0.3; % 风电单位发电成本
cost_solar = 0.4; % 光伏单位发电成本
cost_csp = 0.5; % 光热单位发电成本

% 目标函数：最小化发电总成本
obj = cost_wind * sum(wind_power) + cost_solar * sum(solar_power) + cost_csp * csp_power;

% 功率平衡约束
con = [sum(wind_power) + sum(solar_power) + csp_power == demand];

% 发电功率限制约束
con = [con, wind_power <= wind_power_max, solar_power <= solar_power_max, csp_power <= csp_power_max];

% 光热电站储能约束
con = [con, 0 <= csp_storage <= csp_storage_max];

这里定义了目标函数，就是要最小化整个系统的发电总成本，通过各类发电成本与发电功率的乘积之和来表示。同时，添加了一系列约束条件，包括功率平衡约束，保证总的发电量等于负荷需求；发电功率限制约束，确保各类发电资源不会超出其最大发电能力；还有光热电站的储能约束，保证储能电量在合理范围内。

（三）考虑N - k安全约束代码思路

在实际代码实现中，考虑N - k安全约束会更复杂一些。通常需要针对不同的元件故障场景进行模拟，比如在一个循环里，依次假设不同的k个元件故障，然后重新计算功率平衡、发电限制等约束条件，确保即使在这些故障情况下，系统依然满足安全运行的要求。

四、光热电站对风光消纳及调度策略对比

代码还着重考虑了光热电站对风光消纳的作用。通过对比含光热电站和不含光热电站下的弃风弃光问题，我们能直观看到光热电站的加入有效减少了弃风弃光现象。例如，在某些光照和风力充足但负荷较低的时段，不含光热电站时可能会出现大量弃风弃光，而有了光热电站，它可以储存多余的电能，避免浪费。

含风电光伏光热电站电力系统N-k安全优化调度模型 关键词：N-K安全约束 光热电站 优化调度 参考文档：《光热电站促进风电消纳的电力系统优化调度》参考光热电站模型； 仿真平台: MATLAB +YALMIP+CPLEX 主要内容：代码主要做的是考虑N-k安全约束的含义风电-光伏-光热电站的电力系统优化调度模型，从而体现光热电站在调度灵活性以及经济性方面的优势。 同时代码还考虑了光热电站对风光消纳的作用，对比了含义光热电站和不含光热电站下的弃风弃光问题，同时还对比了考虑N-k约束下的调度策略区别。 以14节点算例系统为例，对模型进行了系统性的测试，效果良好。

同时，对比考虑N - k约束下的调度策略区别，能发现N - k约束使得调度策略更加保守和稳健。在满足N - k约束时，系统在安排发电资源出力时会预留更多的裕度，以应对可能出现的元件故障。

五、14节点算例系统测试

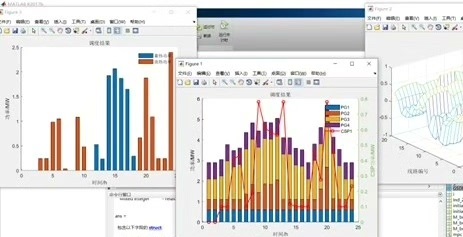

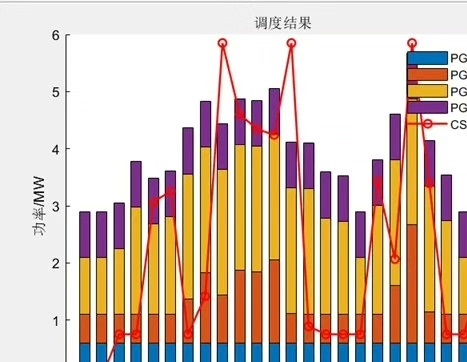

我们以14节点算例系统为例对模型进行了系统性的测试。经过一系列模拟和计算，结果显示该模型效果良好。在不同的场景下，都能合理调度风电、光伏和光热电站的发电功率，有效减少弃风弃光，同时保证系统在N - k安全约束下稳定运行。这不仅验证了模型的有效性，也为实际电力系统的优化调度提供了有价值的参考。

总之，这个含风电光伏光热电站电力系统N - k安全优化调度模型，通过代码实现和实际算例测试，为电力系统在可再生能源大规模接入下的稳定、经济运行提供了一种可行的解决方案。希望未来能看到更多基于此模型的优化和应用，推动能源行业的可持续发展。
