最近在研究表贴式永磁同步电机（SPMSM）的控制策略，一阶线性/非线性自抗扰控制（ADRC）引起了我的极大兴趣，今天就来和大家分享一下相关的 Matlab/Simulink 模型构建。

一、自抗扰控制（ADRC）基础

自抗扰控制的核心思想是将系统的未知动态和外部扰动“扩张”为系统的状态，然后利用扩张状态观测器（ESO）对这些状态进行实时估计，并在控制律中给予补偿，从而实现对系统的高性能控制。

ESO，也就是扩张状态观测器，在 ADRC 中起着关键作用。它能够实时估计系统的状态以及总扰动，使得控制器可以对未知扰动进行有效补偿。

二、Matlab/Simulink 模型搭建

（一）电机模型部分

首先，在 Simulink 中搭建表贴式永磁同步电机的模型。一般我们会基于电机的数学模型来构建，其电压方程在 d - q 坐标系下为：

\[

\begin{cases}

ud = Rsid + Ld\frac{did}{dt} - \omegaeLqiq \\

uq = Rsiq + Lq\frac{diq}{dt} + \omegae(Ldid + \psi_f)

\end{cases}

\]

这里 \( ud, uq \) 是 d - q 轴电压，\( id, iq \) 是 d - q 轴电流，\( Rs \) 是定子电阻，\( Ld, Lq \) 是 d - q 轴电感，\( \omegae \) 是电角速度，\( \psi_f \) 是永磁体磁链。

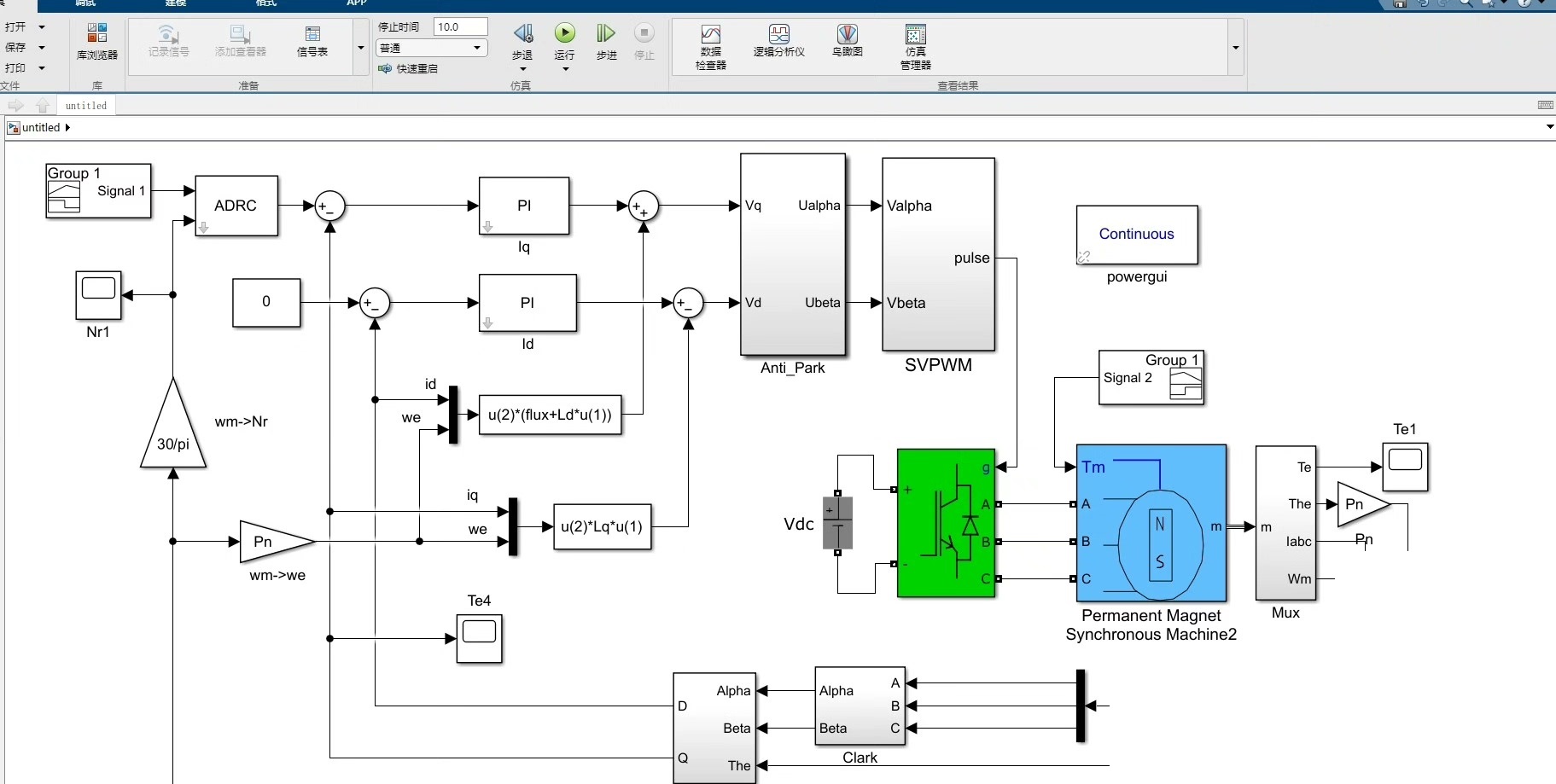

在 Simulink 中，可以使用“Simscape Electrical”库中的相关模块来搭建电机的电气部分。例如，使用“Permanent Magnet Synchronous Machine”模块来表示电机本体，通过设置相应的参数，如定子电阻、电感、永磁体磁链等，来准确模拟电机特性。

（二）ADRC 控制器部分

1. ESO 的实现

以一阶线性 ESO 为例，其离散化的方程可以表示为：

\[

\begin{cases}

表贴式永磁同步电机一阶线性/非线性自抗扰（ADRC）matlab/simulink模型。 ESO,扩张状态观测器。 模型，带参考资料，文献。

e(k) = z_1(k) - y(k) \\

z1(k + 1) = z1(k) + h(z2(k) - \beta1e(k)) \\

z2(k + 1) = z2(k) - h\beta_2e(k)

\end{cases}

\]

这里 \( e(k) \) 是观测误差，\( z1(k), z2(k) \) 是 ESO 的状态变量，\( y(k) \) 是系统输出，\( h \) 是采样时间，\( \beta1, \beta2 \) 是观测器增益。

在 Simulink 中，可以通过使用“Integrator”模块、“Gain”模块以及“Sum”模块等来实现上述方程。以下是简单的代码片段来实现这个一阶线性 ESO（这里用伪代码表示，实际在 Simulink 中以模块连接方式实现）：

% 假设已经定义了相关参数和变量
h = 0.001; % 采样时间
beta1 = 100;
beta2 = 1000;
z1 = 0;
z2 = 0;
for k = 1:N % N 为总的采样次数
    e = z1 - y(k);
    z1 = z1 + h * (z2 - beta1 * e);
    z2 = z2 - h * beta2 * e;
    % 这里 z1, z2 即为估计的状态和扰动，后续可用于控制律计算
end

1. 控制律计算

基于 ESO 估计的状态和扰动，计算控制律。以简单的比例 - 积分（PI）型控制律为例，结合 ESO 估计的扰动补偿：

\[

u(k) = kp(e1(k) - z2(k)) + ki\sum{j = 1}^{k}e1(j)

\]

这里 \( kp, ki \) 是 PI 控制器参数，\( e_1(k) \) 是系统给定值与输出的误差。同样，在 Simulink 中通过相应模块搭建这个控制律计算部分。

三、参考资料与文献

在构建这个模型的过程中，参考了不少优秀的资料。例如 Han Jingqing 教授发表的一系列关于自抗扰控制的论文，详细阐述了 ADRC 的理论基础和设计方法。具体如《自抗扰控制技术——估计补偿不确定因素的控制技术》这篇文章，对理解 ADRC 的原理和应用有很大帮助。

另外，一些关于永磁同步电机控制的经典书籍，如《永磁同步电机调速系统——原理、设计与应用》，在电机模型构建和控制策略选择方面提供了丰富的知识。

总之，通过搭建表贴式永磁同步电机一阶线性/非线性自抗扰的 Matlab/Simulink 模型，我们可以深入研究 ADRC 在电机控制中的性能表现，为实际应用提供理论支持和仿真验证。希望大家也能在这个有趣的领域中有所收获。
